⾼压辊磨机结构及⼯作原理介绍⾼压辊式磨机⼜称辊压机或挤压磨。
它是世纪年代中期开发的⼀种新型节能粉碎设备，具有效率⾼，能耗低，磨损轻，噪声⼩，操作⽅便等优点。
下⽂将对其结构和⼯作原理进⾏详细的介绍。
⾼压辊磨机主要由给料装置、料位控制装置、⼀对辊⼦、传动装置（电动机、⽪带轮、齿轮轴）、液压系统、横向防漏装置等组成。
两个辊⼦中，⼀个是⽀撑轴承上的固定辊，另⼀个是活动辊⼦，它可在机架的内腔中沿⽔平⽅向移动。
两个辊⼦以同速相向转动，辊⼦两端的密封装置可防⽌物料在⾼压途径下从辊⼦横向间隙中排出。
⾼压辊磨机的⼯作原理如下图所⽰。
物料由辊压机上部通过给料装置（重⼒或预压螺旋给料机）均匀喂⼊，在相向转动的两辊的作⽤下，在拉⼊⾓处将物料拉⼊⾼压区进⾏粉碎，从⽽实现连续的⾼压料层粉碎。
在⾼压区上部，所有物料⾸先进⾏类似于辊式破碎机的单颗粒粉碎。
随着两辊的转动，物料向下运动，颗粒间的空隙率减⼩，这种单颗粒的破碎逐渐变为对物料层的挤压粉碎。
物料层在⾼压下形成，压⼒迫使物料之间相互挤压，因⽽即使是很⼩的颗粒也要经过这⼀挤压过程。
这是其粉碎⽐较⼤的主要原因。
料层粉碎的前提是两辊间必须存在⼀层物料，⽽粉碎作⽤的强弱主要取决于颗粒间的压⼒。
由于两辊间隙的压应⼒⾼达50~300MPa（通常使⽤150MPa 左右），故⼤多数被粉碎物料通过辊隙时被压成了料饼，其中含有⼤量细粉，并且颗粒中产⽣⼤量裂纹，这对进⼀步粉磨⾮常有利。
在⾼压辊磨机的正常⼯作过程中，施加于活动辊的挤压粉碎⼒是通过物料层传递给固定辊的，不存在球磨机中的⽆效撞击和摩擦。
试验表明，在料层粉碎条件下，利⽤纯压⼒粉碎⽐剪切和冲击粉碎能耗⼩得多，⼤部分能量⽤于粉碎，因⽽能量利⽤率⾼。
这是⾼压辊磨机节能的主要原因。
ygm65高压悬辊磨技术参数ygm65高压悬辊磨是一种常见的磨粉设备，其技术参数对于了解该设备的特点和性能至关重要。
本文将深入探讨ygm65高压悬辊磨的技术参数，以及其在磨粉过程中的应用和优势。
一、ygm65高压悬辊磨的技术参数1. 最大进料粒度：ygm65高压悬辊磨的最大进料粒度通常为15毫米。
这意味着原料在进入设备之前需要进行预处理，以将粒度控制在15毫米以内。
2. 加工粒度：ygm65高压悬辊磨可以实现较为细致的加工效果，其加工粒度通常在0.613毫米-0.033毫米之间。
这一范围适用于许多工业领域，如建材、化工等，可以满足不同行业对于粉体产品的需求。
3. 磨辊数量：ygm65高压悬辊磨通常配有3个磨辊，其中两个位于主机上方，一个位于主机下方。
这种设计可以有效地提高设备的磨矿效率，保证了较高的生产能力。
4. 磨辊直径和工作宽度：ygm65高压悬辊磨的磨辊直径通常为210毫米，工作宽度为150毫米。
这种设计使得磨辊具有更大的表面积，有利于提高物料与磨辊之间的接触面积，从而增加产量。
5. 主机功率：ygm65高压悬辊磨的主机功率通常为75千瓦。
高功率的主机可以保证设备在处理大量原料时的稳定运行和高效工作。
二、ygm65高压悬辊磨的应用和优势ygm65高压悬辊磨是一种广泛应用于矿山、建材、化工等行业的磨粉设备。
它具有以下几个优势：1. 高压悬辊磨的磨矿效率高，能耗低。
由于设备配有多个磨辊，使得物料在磨矿过程中得到充分的磨碎，从而提高了磨矿效率。
设备采用高压气体进行磨矿，可以减少能耗，提高能源利用率。
2. ygm65高压悬辊磨具有较强的适应性。
该设备可以适用于各种不同硬度和湿度的物料，如煤矸石、石灰石等，具有较强的处理能力和广泛的应用领域。
3. 设备结构紧凑，占地面积小。
ygm65高压悬辊磨的结构设计紧凑，体积小，可以有效地节省生产空间，提高生产效率。
4. ygm65高压悬辊磨具有较强的稳定性和可靠性。

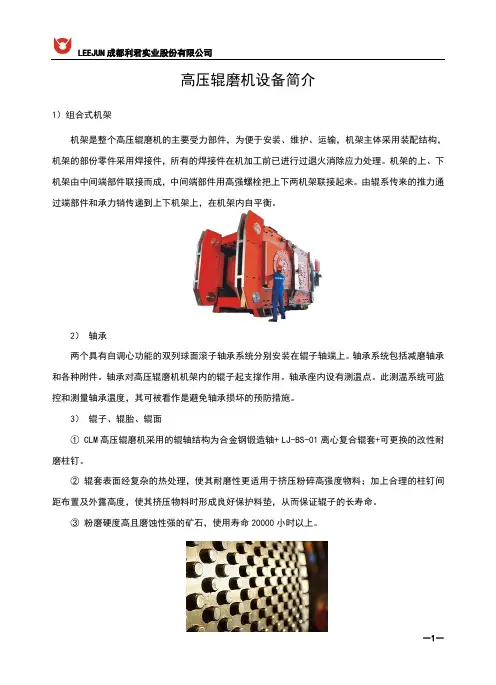

高压辊磨机设备简介1）组合式机架机架是整个高压辊磨机的主要受力部件，为便于安装、维护、运输，机架主体采用装配结构，机架的部份零件采用焊接件，所有的焊接件在机加工前已进行过退火消除应力处理。
机架的上、下机架由中间端部件联接而成，中间端部件用高强螺栓把上下两机架联接起来。
由辊系传来的推力通过端部件和承力销传递到上下机架上，在机架内自平衡。
2）轴承两个具有自调心功能的双列球面滚子轴承系统分别安装在辊子轴端上。
轴承系统包括减磨轴承和各种附件。
轴承对高压辊磨机机架内的辊子起支撑作用。
轴承座内设有测温点。
此测温系统可监控和测量轴承温度，其可被看作是避免轴承损坏的预防措施。
3）辊子、辊胎、辊面① CLM高压辊磨机采用的辊轴结构为合金钢锻造轴+ LJ-BS-01离心复合辊套+可更换的改性耐磨柱钉。
②辊套表面经复杂的热处理，使其耐磨性更适用于挤压粉碎高强度物料；加上合理的柱钉间距布置及外露高度，使其挤压物料时形成良好保护料垫，从而保证辊子的长寿命。
③粉磨硬度高且磨蚀性强的矿石，使用寿命20000小时以上。
4）液压系统①对活动辊两端施压，由配置于高压辊磨机本体上的四个液压缸进行，每两个液压缸为一组，分别置于活动辊两侧，对称装配在端部件上。
液压缸施压于活动辊两侧轴承座上，从而传递到两辊之间的物料上。
每组液压缸的压力控制各由一个组合控制阀块控制，组合控制阀块安装在辊压机活动辊侧端部件上。
组合控制阀块主要由集成块、蓄能器、电磁换向阀、节流阀、单向阀、溢流阀、压力传感器、快速卸荷阀组及测压接头组成。
液压缸内液压油的补充及排泄，均由组合控制阀块上相关液压元器件进行控制。
②高压辊磨机机液压(加压)系统是由投标方公司集成，液压站型号为CLYYZ-8Ⅱ，主要由油箱、液压泵、电动机、高压过滤器、电加热器、冷却器、压力表、电磁换向阀、单向阀、溢流阀等元器件组成，液压站提供液压缸工作压力。
③高压辊磨机运行过程中，当活动辊两端间隙发生变化，需要调节时，根据控制程序发出的信号，液压站及组合控制阀块相关控制阀门动作，对液压缸压力进行加压或减压调节，从而调整活动辊的位置，对活动辊辊隙进行纠偏调整。
高压辊磨机简介
高压辊磨机是近年来在水泥用辊压机基础上研发的新型粉磨设备，具有生产能力大、破碎比大、节能显著及维修方便等优点。
高压辊磨机主要由机架、挤压辊、传动装置和进料装置等部件组成。
挤压辊主要由辊轴和辊套组成。
辊轴在轴向上具有变截面的特点，在截面变化处采用圆角和台阶过渡，在挤压载荷的作用下，往往由于应力集中而发生疲劳断裂。
高压辊磨机工作原理
高压辊磨机挤压辊由活动挤压辊和固定挤压辊组成，两辊直径相同、轴线相互平行且彼此有一定间隙。
高压辊磨机启动电动机后，在电动机的驱动下辊轴开始转动，同时活动辊受到液压缸持续的推力挤压物料，物料挤压产生反作用力作用在固定辊上，2个挤压辊以相同速度、相反方向转动。
当物料从给料口落入到2个挤压辊之间时，受到2辊的碾压破碎并挤压成密实的料饼而排出。
第一章概述辊压机是八十年代中期在国际上发展起来的新型粉碎设备。
以它为主组成的挤压粉磨新工艺在节能方面有着显著的效果，受到国际水泥界的普遍重视，成为发展粉磨工艺的一项新技术。
该机应用高压料层粉碎原理，采用单颗粒粉碎群体化的工作方式。
脆性物料经过高压挤压（该机在压力区的压力约为150Mpa）使物料的粒度迅速减小，0.08mm 的细粉含量达到20～30%，小于2mm的物料达到70%以上，并且在所有经挤压的物料中在在有大量的裂纹，使物料在下一个工序中粉磨时，所需的能耗大幅度降低。
根据国外有关资料的报导和我们已取得的实际使用经验，采用此设备的粉磨系统比未采用该设备的粉磨系统可增产50～200%，单产电耗可降低20～35%。
并且由于磨辊的磨损小，使得单位磨耗大为降低，同时设备工作的噪音、粉尘等均较小，改善了工人劳动环境，充分显示出其卓越的经济效益和社会效益。
辊压粉碎机的主体是两个相向转动的辊子。
脆性物料由输送设备，送入装有称重传感器的称重仓，而后通过辊压机的进料装置，进入两大小相同，相对转动的辊子之间，由辊子一面将物料拉入辊隙中，一面以其间的高压将物料压成密实的物料饼，最后从辊隙中落下，经出料斗，由输送设备提出。
由下一工序对物料饼作进一步的分散或粉磨。
第二章结构简介辊压粉碎机结构较为复杂，载荷很大，系统、部件较多。
为了更好地使用该设备，必须对其各个部件和每夜和必要的了解。
该设备是由轴系、主机架，进料装置、传动系统、液压系统、润滑系统、辊罩、检测系统组成。
见辊压机总图。
两磨辊分别为固定辊与活动辊，活动辊安装于机架内腔的导轨上，固定辊固装于机架立柱上。
进料装置、液压系统、润滑系统均安装在主机架上。
主减速机－行星减速机用缩套联轴器悬挂在主轴上，由扭矩平衡装置平衡其输出扭矩，主电机的驱动力矩通过十字轴式万向节传动轴传给行星减速机。
轴系分两套，其中一套是固定不动的，即固定辊轴系，另一套则是可以在机架内腔作水平方向往复移动的，即移动辊轴系。
中图分类号：TQ 72.632 文献标识码：B 文章编号： 008-0473(20 7)02-002 -04 DOI 编码： 0. 6008/ki. 008-0473.20 7.02.004高压辊磨机的特点及其在金属矿山的应用刘 飞金堆城钼业股份有限公司，陕西 西安 714102摘 要 近年来，高压辊磨机在国内矿山行业得到推广应用。
主要用于矿石的超细碎、球团给料细磨、金刚石解离和贵金属解离。
主要有开路辊压流程、边料循环流程、闭路筛分流程。
在控制系统、液压系统和辊面技术方面国产均能达到长期稳定运行的要求，特别是辊面技术已经超越进口设备。

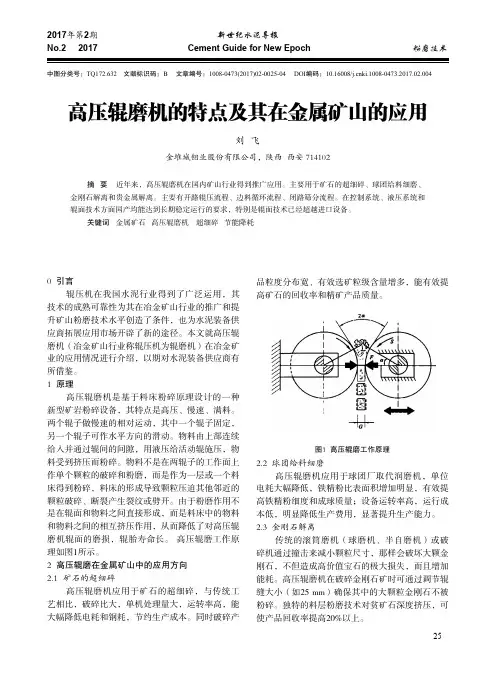

关键词 金属矿石 高压辊磨机 超细碎 节能降耗2017年第2期 新世纪水泥导报No.2 2017 Cement Guide for New Epoch 粉磨技术0 引言辊压机在我国水泥行业得到了广泛运用，其技术的成熟可靠性为其在冶金矿山行业的推广和提升矿山粉磨技术水平创造了条件，也为水泥装备供应商拓展应用市场开辟了新的途径。
本文就高压辊磨机（冶金矿山行业称辊压机为辊磨机）在冶金矿业的应用情况进行介绍，以期对水泥装备供应商有所借鉴。
1 原理高压辊磨机是基于料床粉碎原理设计的一种新型矿岩粉碎设备，其特点是高压、慢速、满料。
两个辊子做慢速的相对运动，其中一个辊子固定，另一个辊子可作水平方向的滑动。
物料由上部连续给入并通过辊间的间隙，用液压给活动辊施压，物料受到挤压而粉碎。
物料不是在两辊子的工作面上作单个颗粒的破碎和粉磨，而是作为一层或一个料床得到粉碎，料床的形成导致颗粒压迫其他邻近的颗粒破碎、断裂产生裂纹或劈开。
由于粉磨作用不是在辊面和物料之间直接形成，而是料床中的物料和物料之间的相互挤压作用，从而降低了对高压辊磨机辊面的磨损，辊胎寿命长。
高压辊磨工作原理如图1所示。
2 高压辊磨在金属矿山中的应用方向2.1 矿石的超细碎高压辊磨机应用于矿石的超细碎，与传统工艺相比，破碎比大，单机处理量大，运转率高，能大幅降低电耗和钢耗，节约生产成本。
高压辊磨机及其应用赵德君摘要：高压辊磨机在世界工业先进国家的冶金矿山工业中，己经得到了广泛的推广应用，而在我国的应用才刚刚起步。
本文简要介绍了高压辊磨机结构、工作机理和高效、节能、环保等先进性能以及磨碎铁矿石的试验研究。
关键词：粒群、层压破碎、压力峰值、微裂纹、抗磨料垫。
一、高压辊磨机简介：高压辊磨机（也称辊磨机）是十九世纪八十年代，由德国科学家研制开发的一种先进磨碎设备。
由于该产品的结构简单、生产效率高、环保节能和工作机理先进等优点，很快被推广应用到美国、德国、俄罗斯、巴西、智利、澳大利亚等工业先进国家。
我们国家于1988年，由德国（KHD）洪堡公司引进高压辊磨机的许可证制造生产技术，首先应用在水泥熟料的磨碎生产中，收到了显著的效果，并得到了广泛的推广应用。

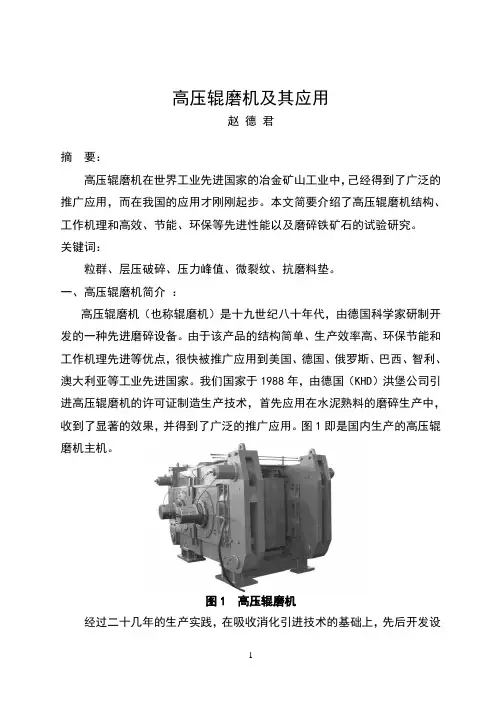

图1即是国内生产的高压辊磨机主机。
图1 高压辊磨机经过二十几年的生产实践，在吸收消化引进技术的基础上，先后开发设计了多种规格的高压辊磨机，装备于国内各大中型水泥企业，用于磨碎水泥熟料的生产中，并已形成了产品系列。
经过长期的生产实践证明，我国自己生产制造的高压辊磨机完全能够替代进口的设备。
在冶金工业中，近几年来在烧结厂的磨细铁精粉制备球团给料生产中，也已经成功的应用国产的高压辊磨机，并取得了很好的效果。
但在矿山选矿工业领域内，利用国产的高压辊磨机细碎金属矿石，目前还没有成功的先例。
1 高压辊磨机机理及结构1.1 高压辊磨机机理高压辊磨机是利用高挤压力作用使粒群层压破碎原理而设计的。
挤压力是通过两个直径相等、转速相同且相向旋转的辊子相互挤压而产生的。
其中一个辊子为定辊，另一个为可以前后水平小幅度移动的动辊，压力通过高压油缸加在动辊两端的轴承座上。
高压辊磨机工作时，物料由料仓靠自重力压入料腔，同时被两个相向旋转的辊子咬入并在辊面作用下受到加速进入压实腔，由于两辊间距的逐渐减小挤压力由小增大，此时物料颗粒除了受到辊面的直接压力外，物料颗粒之间也产生相互挤压作用（见图2），图2 颗粒间的受力导致物料粒群被压实和预粉碎，当辊子旋转至水平中心线时压力达到峰值，各颗粒之间遭到不同程度的粉碎，并随着辊子的转动以压片形式排出机外。
辊磨机工作原理辊磨机是一种常见的磨削设备，广泛应用于各个行业中。
它主要通过两个或多个辊子的旋转磨削面来完成物料的研磨和破碎。
本文将详细介绍辊磨机的工作原理以及其在工业生产中的应用。
一、辊磨机的结构和组成部分辊磨机通常由机架、传动装置、辊子、刮刀装置、润滑装置和电气控制系统等组成。
1. 机架：辊磨机的机架是支撑整个设备的重要部分，通常由钢板焊接而成，具有足够的刚性和稳定性。
2. 传动装置：辊磨机的传动装置主要由电机、减速器和联轴器组成，它们共同驱动辊子的旋转运动。
3. 辊子：辊磨机的辊子是用于磨削物料的关键部件。
通常有两种类型的辊子，一种是固定辊子，另一种是可调辊子。
固定辊子的直径和间距固定不变，而可调辊子的直径和间距可以根据物料的需要进行调节。
4. 刮刀装置：辊磨机的刮刀装置用于清除物料粘附在辊子上的杂质，以保证磨削效果和设备的正常运行。
5. 润滑装置：辊磨机的润滑装置用于给辊子和传动装置提供充足的润滑油，以减少磨损和摩擦，延长设备的使用寿命。
6. 电气控制系统：辊磨机的电气控制系统用于控制设备的启动、停止和运行状态，确保设备正常、安全地工作。
二、辊磨机的工作原理辊磨机的工作原理可以简单地分为三个步骤：进料、研磨和出料。
1. 进料：物料通过进料口进入辊磨机的磨削区域，辊子将物料夹持并将其带入磨削区域。
2. 研磨：物料在辊子的磨削面上受到压力和磨擦力的作用，被磨削成所需的颗粒大小。
磨削过程中，物料被夹持和挤压，同时在辊子之间发生剪切和磨擦，从而使物料被破碎和研磨。
3. 出料：磨削后的物料通过出料口从辊磨机中排出，完成整个工艺过程。
出料口的大小可以根据需要进行调节，以控制物料的粒度。
三、辊磨机的应用领域辊磨机广泛应用于矿山、冶金、建材、化工、电力、轻工等各个行业中，主要用于磨削、破碎和粉碎各种物料。
1. 矿山行业：辊磨机在矿山行业中主要用于对矿石进行破碎和磨矿，常用于磨矿工艺中的细磨环节。
2. 建材行业：辊磨机在建材行业中主要用于水泥、石灰石、石膏等原料的研磨和破碎，常用于水泥生产线和石灰石生产线中的磨矿工艺。
辊磨机特点及原理1 辊磨机的应用及特点辊磨机（又称立磨）是一种用途很广的粉磨兼烘干设备，可广泛地用于粉磨水泥原料或水泥熟料及其他建筑、化工、陶瓷等工业原料。
辊磨机在工作原理、研磨机理、机械结构、系统工艺性能方面以其独特的优点越来越得到国内外水泥行业的重视，随着窑外分解技术的诞生，各国水泥行业越来越多地采用辊磨机粉磨水泥原料与熟料，与传统球磨机相比辊磨机具有以下特点：(1) 能耗低，粉磨效率高。
辊磨机采用料床粉磨原理粉磨物料，系统能耗比球磨机低20%～30%。
（2）占地面积小，质量轻。
辊磨机内有选粉装置，故不需选粉机和提升机，出磨含尘气体可直接进入收尘器收集，故工艺简单，布局紧凑，建筑面积及建筑空间都要比球磨机系统小30%以上，在同样生产能力的情况下，辊磨机系统中辊磨机的质量要比球磨机系统中球磨机的质量轻。
（3）烘干能力大。
辊磨机采用热气体输送物料，入磨的风量、风速、风温非常重要。
在辊磨机内可烘干粉磨水分高达12%～15% 的物料，故可省去原料烘干系统。
（4）易损件寿命长。
由于辊磨机的结构决定了辊磨机在运行过程中没有金属间的直接接触，所以，金属磨耗小，运转率高，易损件寿命长。
（5）入磨粒度大。
管磨机的入磨粒度一般要求小于30mm，而辊磨机入磨粒度一般在80～120mm，大型辊磨机可达200mm，比管磨机入磨粒度大3～4倍，可大大提高破碎机的破碎能力，并简化破碎工艺流程。
（6）噪声比管磨机小10dB，基建投资可节省30%；辊磨机还具有产品细度和成分容易监测控制，维护简单等优点。
基于以上辊磨机的优点可以看出，辊磨机所产生的综合经济效益和社会效益，是管磨机无法比拟的，也是近年来在水泥行业中得到迅速推广的主要原因。
由于耐磨材料技术的迅速发展，使辊磨机的适应性越来越好，由此可见，辊磨机不仅具有先进的技术指标，而且有良好的经济性，在水泥工业中起到了推动技术进步、节能降耗的重要作用。
2 辊磨机工作原理辊磨机是应用料床粉磨原理来粉磨物料的机械，不论其结构如何改变，其基本的工作原理相同。
高压辊磨机在矿物加工领域的应用摘要：从高压辊磨机于矿石碎磨技术流程中的地位和所起到的功能方面综述高压辊磨机于矿物加工方面的使用原理与结构特点，以及具体运用。
关键词：矿物加工；高压辊磨机；特点；运用在国家社会经济迅速发展作用下，各种矿物加工项目作用逐渐显现，高压辊磨机在具体使用中受到许多工艺技术和限制性因素制约，矿物加工行业全面发展仍然有一系列问题。
为有效提高粉末系统加工效率，能够在工艺流程中使用这种设备，可以提升碎矿环节的便利性，提升矿磨质量，保证系统加工效率可以全面提高。
1、高压辊磨机运行原理与结构特点（1）运行原理。
高压辊磨机是基于技术发展从原来的粉末工艺方面发展出现的，各种设计结构比较便捷。
高压辊磨机在具体使用时中层压粉碎设计加工原理是基于纯压力施加，许多物料颗粒遭受高压空间限制而集中起来，各种物料间出现相互碰撞、挤压，各物料间的空隙伴随压力值持续增大而慢慢削减，待强度值满足一定标准以后，可以彻底粉碎物料。
高压辊磨机进行静压粉碎时，经过不同棍子实现相向运动，可以彻底挤压物料。
在矿山项目生产方面，辊面是和矿石直接触碰的构建，通过相同实验能够发现，不同矿石本身具备不同属性，对生产设备配备也有不一样的要求，设备结构类型、热生产处理方法等需要根据矿石本身性质实施全面调节。
（2）结构特征。
高压辊磨机施压设备与传动器主要包括机架、高压辊等。
高压辊按照材料不同性质可以形成不同压力，表面配置耐磨板，液压缸施压时可以转移调辊沿导槽。
经过驱动齿轮减速器推动，各辊子间立即补充物料，于高压作用力下可以形成紧密的饼状料块。
相较于常见的辊式破碎机，使用高压辊磨机时具有一定差别。
首先需要保证挤压不便，由于集料系统比较特别；其次，实际转速很低，辊速若很高将造成物料在辊面上出现滑动，严重影响设备使用周期。
为保证破碎范围具备较好的高压条件，要求按照生产标准配备施压设备，最后要选择强度值很高的耐磨性物料。
2、矿物加工方面高压辊磨机的运用分析2.1金刚矿分离粉碎矿物加工方面，高压辊磨机使用很早，在金刚石矿分离粉碎中使用很早。
高压辊磨机的结构特点及应用范围解析1 高压辊磨机的结构高压辊磨机主要由以下部件组成：两个水平安置且相向同步旋转的挤压辊装置4 组成挤压副，其中一个为固定辊，另一个通过液压系统6 给液压缸提供的压力推动活动辊前后小幅度移动，辊子和轴承系组成的两套挤压辊装置，通过导向装置分别安装在框型结构组成的机架3 上，每个挤压辊都有自己独立的结构相同的传动装置，并通过万向联轴器、液力偶合器或安全离合器及行星齿轮减速器组成的传动系统1 将能量传递给辊子，物料通过可调式给料装置2 进入两辊间的料腔。
中央自动润滑系统向设备中的各轴承系统提供润滑脂。
高压辊磨机控制部分主要是根据检测系统提供的信号，由自动化控制系统对设备进行监控，其控制可分为机旁、现场、中控三种控制模式。
2高压辊磨机的特点2.1 单位粉磨能耗低、生产效率高由于高压辊磨机充分利用了层压破碎工作机理，其能量利用率很高，同常规挤压式超细碎破碎机和磨机相比，粉碎概率和粉磨特性大为改善，主要是颗粒间接触点多且作用力强。
2.2 可处理水分含量高的物料常规细碎或粉磨工艺粉碎湿料必须先将物料干燥，或采用湿法磨碎。
干燥是一种消耗大量能源的工艺，而湿法粉磨产品需沉淀和过滤。
但对于高压辊磨机来说，辊压的物料中最好含有一定水分(小于10%)，不仅可以形成较好的自生式辊面料垫，而且提高了挤压辊的工作寿命。
目前采用的硬质合金柱钉辊面不仅磨耗极小，而且辊面寿命可达7 000~30 000h。
2.3 提高后续作业的产品品位和回收率在高压作用下粒群内的物料颗粒内部以及在矿物与周围的废岩的界面之间产生数值不等的局部压力，颗粒中各成分承受这些应力的能力，决定它遭到粉碎或是仅发生变形。
在处理金刚石时，坚硬的金刚石矿物承受这些应力而周围的岩石被粉碎。
在处理金矿时，周岩遭到粉碎，而金矿物基本完整或产生少许变形。
对于硫化矿或金属矿，由于各矿物成分的性质差异而沿界面发生粉碎，提高了矿物的解离度。
在渗出作业，颗粒表面和颗粒内部的裂纹和裂缝使渗出液能够渗入，从而提高产品品位和有用矿物回收率。
高压辊磨在矿物加工工程的应用云南驰宏锌锗股份有限公司摘要：高压辊磨作为矿物加工工程中的关键技术，已经在矿石碎磨领域取得了广泛的应用。
其基本原理是通过高压力将矿石料在辊磨辊和辊磨带之间进行压碎和研磨，从而实现矿石的精细分离和提纯。
这一技术的应用领域包括金属矿石、煤炭、水泥等多种矿物材料的加工。
高压辊磨的优势在于其高效能、节能、环保等特点，能够显著提高矿石加工工程的生产效率和产品质量。
此外，它还可以减少矿山资源的开采量，降低环境影响，符合可持续发展的要求。
关键词：高压辊磨；矿物加工；工程应用引言矿物加工工程一直是重要的工业领域，关乎到各种矿石资源的提取和加工。
在这个领域，高压辊磨技术崭露头角，成为一项具有革命性意义的创新。
高压辊磨通过利用高压力将矿石料进行辊磨，实现了高效的矿石粉碎和细化，广泛应用于金属矿石、煤炭、水泥等多个领域。
本文将深入探讨高压辊磨技术在矿物加工工程中的应用，从其基本原理、工艺与设备、优势与挑战以及未来发展趋势等方面展开阐述。
高压辊磨技术的应用不仅提高了矿石加工的效率和质量，还对资源利用和环境保护提出了更高要求，将为矿物加工工程带来新的机遇与挑战。
一、高压辊磨技术概述(一)高压辊磨的基本原理高压辊磨是一种通过应用高压力将物料压缩和破碎的磨矿方法。
其基本原理是将矿石或矿料放置在两个旋转辊之间，辊上施加高压，使矿石在高压下经历压缩、剪切和磨碎的过程。
这一过程不仅能够实现细磨矿石，还可以控制产物的颗粒大小和形状，提高了矿石的利用率。
(二)高压辊磨在矿物加工中的应用领域1.矿石磨矿：高压辊磨广泛用于铁矿、金矿、铜矿等矿石的粉磨过程，提高了矿石的细度和品位。
2.矿渣处理：用于冶金工业中的矿渣处理，降低了废渣的体积，减少了环境污染。
3.水泥生产：在水泥生产中，高压辊磨可以用于生料磨矿，提高了水泥的品质和生产效率。
4.其他领域：高压辊磨还在化工、建材等领域有应用，为各类粉体材料的加工提供了一种高效的选择。
书山有路勤为径，学海无涯苦作舟高压辊磨机（辊压机）高压辊磨机（见图2)主要由机架、高压辊、施压装置和传动装置组成。
机架由纵梁和横梁构成，高压辊由一个固定辊和一个可调辊组成，辊表面覆有耐磨板。
每个辊由一台电动机通过行星齿轮减速器驱动。
液压缸为施压部件，用来使可调辊沿导槽前后移动，并根据给料特性提供适当的压力。
高压辊磨机的工作原理（图1)是：物料由给料机给入两个平行的、相向同步转动的辊子之间，受到50~300MPa 的高压作用后，变成密实的料饼从机下排出。
排出的料饼除含有一定比例的细粒成品外，在非成品颗粒的内部也产生大量裂纹，在进一步用管磨机等粉磨设备粉碎过程中，可显著地降低粉磨能耗。
高压辊磨机可用于水泥生料和熟料、高炉炉渣、石灰石、煤以及其他脆性物料的粉碎，亦可用于硬度较低的铁矿石、锰矿石、铅锌矿石及多金属矿石的粉碎。
我国生产高压辊磨机的厂家最初有中重和一重，目前沈矿和北京金发等也生产这种磨机。
中重生产的高压辊磨机是该厂于20 世纪80 年代末引进、消化和吸收德国洪堡公司的先进技术之后开发的新产品，其主要特点如下：①在粉磨系统中装备辊磨机，可充分发挥粉磨设备的生产能力，一般可提高产量30％~40 ％，总能耗可降低20％~30％。
②结构紧凑，质量轻，体积小，对于生产能力相同的粉磨系统，装备辊磨机可明显地节省资金。
③由于具有结构简单，占用空间小的优点，故操作、维修都比较方便。
④辊磨机与其他干式粉磨设备相比，粉尘少，噪声低，工作环境有较大改善。
中重生产的高压辊磨机及技术性能列于表1，外形和安装尺寸示于图2 和表2。
除表中所列辊磨机规格外，中重还根据用户要求设计了多种不同规格的辊磨机，其中有GM120-50 型国内全新的新型辊磨机，还有Φ1.2×50、Φ1.4×80和国内最大的Φ1.7×110辊磨机。
定货时，用户应注明是否配备主电动机、电气控制系统和补焊设备，还。
高压辊磨机的结构特点及应用范围解析
1 高压辊磨机的结构
高压辊磨机主要由以下部件组成：两个水平安置且相向同步旋转的挤压辊装置 4 组成挤压副，其中一个为固定辊，另一个通过液压系统 6 给液压缸提供的压力推动活动辊前后小幅度移动，辊子和轴承系组成的两套挤压辊装置，通过导向装置分别安装在框型结构组成的机架 3 上，每个挤压辊都有自己独立的结构相同的传动装置，并通过万向联轴器、液力偶合器或安全离合器及行星齿轮减速器组成的传动系统 1 将能量传递给辊子，物料通过可调式给料装置 2 进入两辊间的料腔。
中央自动润滑系统向设备中的各轴承系统提供润滑脂。
高压辊磨机控制部分主要是根据检测系统提供的信号，由自动化控制系统对设备进行监控，其控制可分为机旁、现场、中控三种控制模
式。
2高压辊磨机的特点
2.1 单位粉磨能耗低、生产效率高由于高压辊磨机充分利用了层压破碎工作机理，其能量利用率很高，同常规挤压式超细碎破碎机和磨机相比，粉碎概率和粉磨特性大为改善，主要是颗粒间接触点多且作用力强。
2.2 可处理水分含量高的物料常规细碎或粉磨工艺粉碎湿料必须先将物料干燥，或采用湿法磨碎。
干燥是一种消耗大量能源的工艺，而湿法粉磨产品需沉淀和过滤。
但对于高压辊磨机来说，辊压的物料中最好含有一定水分 (小于10%)，不仅可以形成较好的自生式辊面料垫，而且提高了挤压辊的工作寿命。
目前采用的硬质合金柱钉辊面不仅磨耗极小，而且辊面寿命可达 7 000~30
000h。
2.3 提高后续作业的产品品位和回收率
在高压作用下粒群内的物料颗粒内部以及在矿物与周围的废岩的界面之间产生数值不等的局部压力，颗粒中各成分承受这些应力的能力，决定它遭到粉碎或是仅发生变形。
在处理金刚石时，坚硬的金刚石矿物承受这些应力而周围的岩石被粉碎。
在处理金矿时，周岩遭到粉碎，而金矿物基本完整或产生少许变形。
对于硫化矿或金属矿，由于各矿物成分的性质差异而沿界面发生粉碎，提高了矿物的解离度。
在渗出作业，颗粒表面和颗粒内部的裂纹和裂缝使渗出液能够渗入，从而提高产品品位和有用矿物回收率。
2.4 占地面积少，土建投资省
高压辊磨机由于结构紧凑，设备重量轻，外型尺寸小，其安装位置占地面积少。
由于粉磨作用主要发生在两个辊子之间的相互挤压下，产生的挤压力主要靠机架承担，对基础的载荷较小，因此同磨机等设备相比，可节约大量基础投资。
2.5 生产环境好
从高压辊磨机的工作原理可以看出，由于利用层压破碎机理，物料被封闭在辊子和给料装置的密闭空间内，靠静压破碎，一般不会产生冲击和物料飞溅，所以设备的振动和噪声较低，改善了工人的工作环境。
3 高压辊磨机的应用
上世纪 90 年代初期，世界上工业发达国家，如德国、美国、巴西、俄罗斯等国家在选矿等工业领域高压辊磨机的研究及应用中，已成功地用高压辊磨机进行金刚石解离、贵金属矿石选矿、贱金属矿石选矿以及制备球团给料等项目，并取得了显著的经济效益和社会效益。
国内粉磨专家及企业也都紧跟时代潮流，率先采用先进的粉磨技术。
如我国武钢矿业公司程潮铁矿和柳钢矿业公司球团厂分别从德国洪堡公司 (KHD) 引进了不同规格的高压辊磨机，用于球团给料铁精矿的粉磨生产上，并取代了国内近年来开发的球团给料采用润磨机粉磨作业的方法。
洛阳矿山机械工程设计研究院在引进德国洪堡公司辊压机制造技术基础上，结合自主发的几百台辊压机在水泥厂的使用情况，通过专有的辊压机试验台和物料分析实验室，进行了多种物料的辊磨试验和分析，根据球团铁精矿的特性，开发了国内首台用于冶金行业的高压辊磨机。
通过在长治钢厂球团系统使用，其使用效果与润磨机比较如表 1。
综合上述分析，高压辊磨机应用在球团给料铁精矿的粉磨生产工艺系统中，无论从生产效率、生产质量、经济效益以及社会效益上看，都要比采用润磨机优越很多，因此，在今后的选矿工业领域中，高压辊磨机取代润磨机必将是大势所趋。
