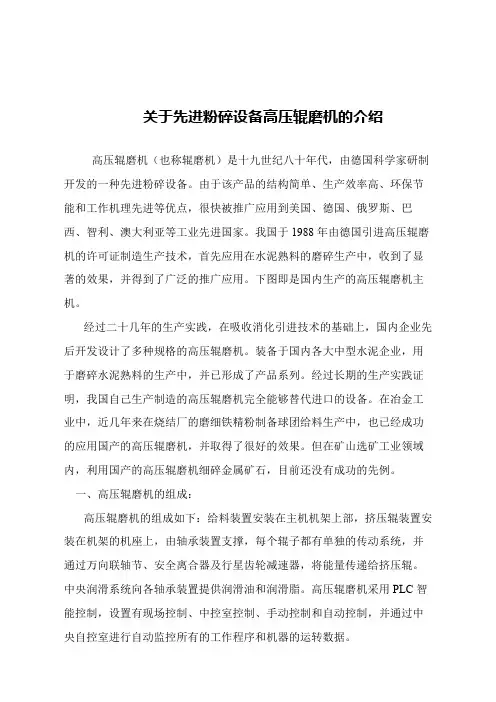

关于先进粉碎设备高压辊磨机的介绍
高压辊磨机（也称辊磨机）是十九世纪八十年代，由德国科学家研制开发的一种先进粉碎设备。
由于该产品的结构简单、生产效率高、环保节能和工作机理先进等优点，很快被推广应用到美国、德国、俄罗斯、巴西、智利、澳大利亚等工业先进国家。
我国于1988年由德国引进高压辊磨机的许可证制造生产技术，首先应用在水泥熟料的磨碎生产中，收到了显著的效果，并得到了广泛的推广应用。
下图即是国内生产的高压辊磨机主机。
经过二十几年的生产实践，在吸收消化引进技术的基础上，国内企业先后开发设计了多种规格的高压辊磨机。
装备于国内各大中型水泥企业，用于磨碎水泥熟料的生产中，并已形成了产品系列。
经过长期的生产实践证明，我国自己生产制造的高压辊磨机完全能够替代进口的设备。
在冶金工业中，近几年来在烧结厂的磨细铁精粉制备球团给料生产中，也已经成功的应用国产的高压辊磨机，并取得了很好的效果。
但在矿山选矿工业领域内，利用国产的高压辊磨机细碎金属矿石，目前还没有成功的先例。
一、高压辊磨机的组成：
高压辊磨机的组成如下：给料装置安装在主机机架上部，挤压辊装置安装在机架的机座上，由轴承装置支撑，每个辊子都有单独的传动系统，并通过万向联轴节、安全离合器及行星齿轮减速器，将能量传递给挤压辊。
中央润滑系统向各轴承装置提供润滑油和润滑脂。
高压辊磨机采用PLC智能控制，设置有现场控制、中控室控制、手动控制和自动控制，并通过中央自控室进行自动监控所有的工作程序和机器的运转数据。

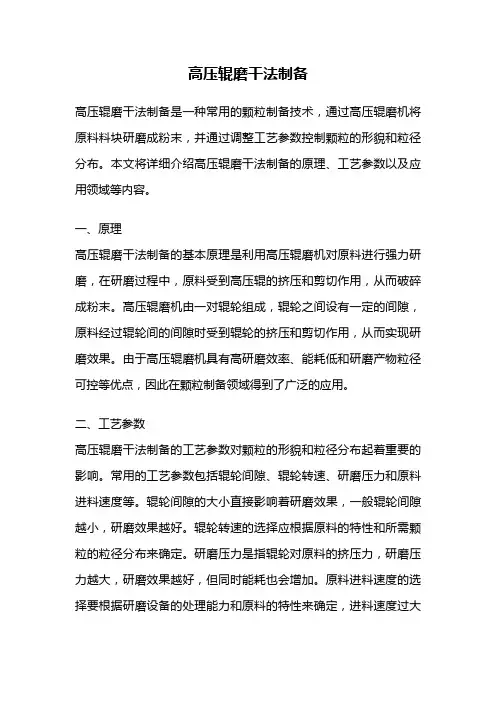

高压辊磨干法制备高压辊磨干法制备是一种常用的颗粒制备技术，通过高压辊磨机将原料料块研磨成粉末，并通过调整工艺参数控制颗粒的形貌和粒径分布。
本文将详细介绍高压辊磨干法制备的原理、工艺参数以及应用领域等内容。
一、原理高压辊磨干法制备的基本原理是利用高压辊磨机对原料进行强力研磨，在研磨过程中，原料受到高压辊的挤压和剪切作用，从而破碎成粉末。
高压辊磨机由一对辊轮组成，辊轮之间设有一定的间隙，原料经过辊轮间的间隙时受到辊轮的挤压和剪切作用，从而实现研磨效果。
由于高压辊磨机具有高研磨效率、能耗低和研磨产物粒径可控等优点，因此在颗粒制备领域得到了广泛的应用。
二、工艺参数高压辊磨干法制备的工艺参数对颗粒的形貌和粒径分布起着重要的影响。
常用的工艺参数包括辊轮间隙、辊轮转速、研磨压力和原料进料速度等。
辊轮间隙的大小直接影响着研磨效果，一般辊轮间隙越小，研磨效果越好。
辊轮转速的选择应根据原料的特性和所需颗粒的粒径分布来确定。
研磨压力是指辊轮对原料的挤压力，研磨压力越大，研磨效果越好，但同时能耗也会增加。
原料进料速度的选择要根据研磨设备的处理能力和原料的特性来确定，进料速度过大或过小都会影响研磨效果。
三、应用领域高压辊磨干法制备广泛应用于金属粉末、陶瓷粉末、矿石粉末等领域。
对于金属粉末的制备，高压辊磨干法可以实现金属颗粒的细化和形貌调控，提高金属粉末的比表面积和流动性。
对于陶瓷粉末的制备，高压辊磨干法可以实现陶瓷粉末的细化和均匀性改善，提高陶瓷制品的力学性能和烧结性能。
对于矿石粉末的制备，高压辊磨干法可以实现矿石粉末的细化和富集，提高矿石的品位和回收率。
高压辊磨干法制备是一种有效的颗粒制备技术，通过调整工艺参数可以实现颗粒的形貌和粒径分布的控制。
在金属粉末、陶瓷粉末和矿石粉末等领域有着广泛的应用前景。
随着材料科学和工艺技术的不断发展，高压辊磨干法制备将在更多领域展示其优势，为各行各业的发展提供更多可能性。

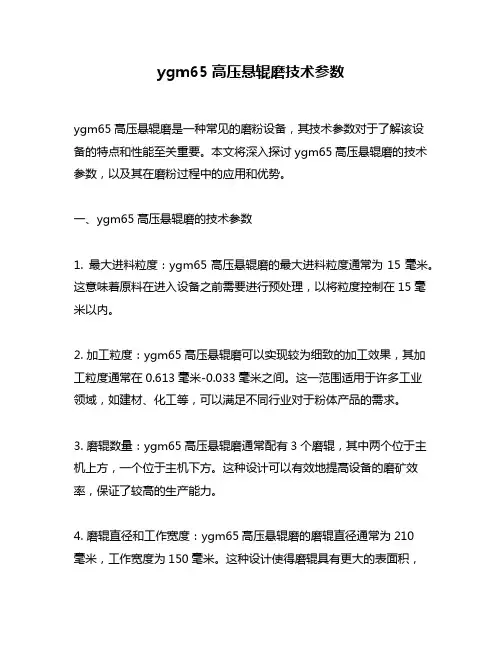

ygm65高压悬辊磨技术参数ygm65高压悬辊磨是一种常见的磨粉设备，其技术参数对于了解该设备的特点和性能至关重要。
本文将深入探讨ygm65高压悬辊磨的技术参数，以及其在磨粉过程中的应用和优势。
一、ygm65高压悬辊磨的技术参数1. 最大进料粒度：ygm65高压悬辊磨的最大进料粒度通常为15毫米。
这意味着原料在进入设备之前需要进行预处理，以将粒度控制在15毫米以内。
2. 加工粒度：ygm65高压悬辊磨可以实现较为细致的加工效果，其加工粒度通常在0.613毫米-0.033毫米之间。
这一范围适用于许多工业领域，如建材、化工等，可以满足不同行业对于粉体产品的需求。
3. 磨辊数量：ygm65高压悬辊磨通常配有3个磨辊，其中两个位于主机上方，一个位于主机下方。
这种设计可以有效地提高设备的磨矿效率，保证了较高的生产能力。
4. 磨辊直径和工作宽度：ygm65高压悬辊磨的磨辊直径通常为210毫米，工作宽度为150毫米。
这种设计使得磨辊具有更大的表面积，有利于提高物料与磨辊之间的接触面积，从而增加产量。
5. 主机功率：ygm65高压悬辊磨的主机功率通常为75千瓦。
高功率的主机可以保证设备在处理大量原料时的稳定运行和高效工作。
二、ygm65高压悬辊磨的应用和优势ygm65高压悬辊磨是一种广泛应用于矿山、建材、化工等行业的磨粉设备。
它具有以下几个优势：1. 高压悬辊磨的磨矿效率高，能耗低。
由于设备配有多个磨辊，使得物料在磨矿过程中得到充分的磨碎，从而提高了磨矿效率。
设备采用高压气体进行磨矿，可以减少能耗，提高能源利用率。
2. ygm65高压悬辊磨具有较强的适应性。
该设备可以适用于各种不同硬度和湿度的物料，如煤矸石、石灰石等，具有较强的处理能力和广泛的应用领域。
3. 设备结构紧凑，占地面积小。
ygm65高压悬辊磨的结构设计紧凑，体积小，可以有效地节省生产空间，提高生产效率。
4. ygm65高压悬辊磨具有较强的稳定性和可靠性。
第一章概述辊压机是八十年代中期在国际上发展起来的新型粉碎设备。
以它为主组成的挤压粉磨新工艺在节能方面有着显著的效果，受到国际水泥界的普遍重视，成为发展粉磨工艺的一项新技术。
该机应用高压料层粉碎原理，采用单颗粒粉碎群体化的工作方式。
脆性物料经过高压挤压（该机在压力区的压力约为150Mpa）使物料的粒度迅速减小，0.08mm 的细粉含量达到20～30%，小于2mm的物料达到70%以上，并且在所有经挤压的物料中在在有大量的裂纹，使物料在下一个工序中粉磨时，所需的能耗大幅度降低。
根据国外有关资料的报导和我们已取得的实际使用经验，采用此设备的粉磨系统比未采用该设备的粉磨系统可增产50～200%，单产电耗可降低20～35%。
并且由于磨辊的磨损小，使得单位磨耗大为降低，同时设备工作的噪音、粉尘等均较小，改善了工人劳动环境，充分显示出其卓越的经济效益和社会效益。
辊压粉碎机的主体是两个相向转动的辊子。
脆性物料由输送设备，送入装有称重传感器的称重仓，而后通过辊压机的进料装置，进入两大小相同，相对转动的辊子之间，由辊子一面将物料拉入辊隙中，一面以其间的高压将物料压成密实的物料饼，最后从辊隙中落下，经出料斗，由输送设备提出。
由下一工序对物料饼作进一步的分散或粉磨。
第二章结构简介辊压粉碎机结构较为复杂，载荷很大，系统、部件较多。
为了更好地使用该设备，必须对其各个部件和每夜和必要的了解。
该设备是由轴系、主机架，进料装置、传动系统、液压系统、润滑系统、辊罩、检测系统组成。
见辊压机总图。
两磨辊分别为固定辊与活动辊，活动辊安装于机架内腔的导轨上，固定辊固装于机架立柱上。
进料装置、液压系统、润滑系统均安装在主机架上。
主减速机－行星减速机用缩套联轴器悬挂在主轴上，由扭矩平衡装置平衡其输出扭矩，主电机的驱动力矩通过十字轴式万向节传动轴传给行星减速机。
轴系分两套，其中一套是固定不动的，即固定辊轴系，另一套则是可以在机架内腔作水平方向往复移动的，即移动辊轴系。
活动端外侧端盖OUTER FLANGE OF MOVING END 螺栓 M24×80BOLT 弹垫 24WASHER 平垫 24WASHER 轴承(241/750 CAK30/C3/W33)BEARING(241/750 CAK30/C3/W33)热电阻WZPM-201特THERMOCOUPLE WZPM-201螺 塞 M60×2SCREW PLUG 垫圈 60×68WASHER 轴承座BEARING HOUSING VE型密封圈（φ820）VE SEAL RING 螺栓 M10×40BOLT 外侧密封圈挡板DAM BOARD OF OUTER SEAL RING 油杯 45° M10×1GREASE CUP 组合密封垫10SEAL WASHER 内侧密封圈挡板DAM BOARD OF INNER SEAL RING 螺 塞 M18×1.5SCREW PLUG 垫圈 18×22WASHER 内侧密封圈隔板INNER SEAL RING DIAPHRAGM 密封圈固定环RETAINING RING OF SEAL RING VE型密封圈（φ870）VE SEAL RING 螺栓 M16×45BOLT 弹垫 16WASHERSHAFT φ870SHAFT φ8108.865Mn COPPER 45Q2354535ZG310-57010.94535COPPER ZG310-57010.965Mn 100HV 2162844222222226164822214848GB/T5782-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-07CRP20080.02-14JB/T7940.2-1995GB/T982-1977CRP20080.02-12JB/ZQ4444-1997CRP170120.02C-08B GB/T5782-2000CRP170100.02B-06JB/ZQ4444-1997JB/ZQ4454-1997CRP170100.02B-05GB/T5782-2000GB/T93-1987GB/T95-200237383933343536293031322526272821222324181920平垫 16WASHER 螺塞 M14×1.5SCREW PLUG 垫圈 14×18WASHER 垫块BACK-UP PLATE 螺栓 M16×30BOLT 螺塞 M10×1SCREW PLUG 垫圈 10×13.5WASHER 调整垫ADJUST WASHER 螺栓 M10×25BOLT 管箍二HOOP 支架二SUPPORT 螺钉 M6×20BOLT 螺母 M6NUT 弹垫 16WASHER 锥密封棉线编织软管总成 DN32,M52×2 TUBE O型密封圈 34.5×3.55SEAL RING 焊接锥接头DN32TIE-IN 锥密封棉线编织软管总成 DN25,M42×2 TUBE O型密封圈 26.5×3.55SEAL RING 焊接锥接头DN25TIE-IN 管箍一HOOP 支架一SUPPORT NBR 20Q235Q235NBR 20Q2358.8865Mn COPPER 8.8Q235COPPER Q2358.835100HV 3522442282842216822416101041216GB/T 3452.1-1992JB/T 6144.5-1992CRP14080.02D-15CRP14080.02D-16JB/T 6143.1-1992GB/T 3452.1-1992JB/T 6144.5-1992JB/T 6143.1-1992CRP14080.02D-14GB/T 70.1-2000GB/T 6170-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-08GB/T5783-2000CRP200160.02B-17JB/ZQ4454-1997CRP170120.02C-18GB/T70.1-2000JB/ZQ4444-1997GB/T95-2002JB/ZQ4444-199761575859605354555649505152454647484142434440焊接式端直通管接头D0=34,M33×2TIE-IN 组合密封垫 33SEAL WASHER O型密封圈 29×3SEAL RING 直角焊接接头D0=34TIE-IN 异径接头 A系列 DN32×25TIE-IN 焊接式直角管接头 D0=42TIE-IN 无缝钢管 D0=42,t=4.5SEAMLESS TUBE O型密封圈 34×3SEAL RING 外侧水箱上压盖OUTER COVER 内侧水箱上压盖INNER COVER 无缝钢管 D0=34,t=3.5SEAMLESS TUBE 外侧水箱下压盖OUTER COVER 内侧水箱下压盖INNER COVER 螺钉 M8×25BOLT 弹垫 16WASHER 圆橡胶条 A5±0.20 硬度邵尔A70RUBBER Q2358.865Mn NBRQ235Q23520Q235202020NBR 20NBR 2082217682m 220.5m 8222m 888CRP170120.02D-04GB/T 70.1-2000GB/T93-1987JB/ZQ4609-2006CRP170120.02D-01CRP170120.02D-02GB/T 8163-1999CRP170120.02D-03GB/T 12459-1990GB/T 971-1997GB/T 8163-1999GB/T 966-1997JB/T 982-1977GB/T 979-199777737475766970717265666768626364活动端外侧端盖OUTER FLANGE OF MOVING END 螺栓 M24×80BOLT 弹垫 24WASHER 平垫 24WASHER 轴承(241/750 CAK30/C3/W33)BEARING(241/750 CAK30/C3/W33)热电阻WZPM-201特THERMOCOUPLE WZPM-201螺 塞 M60×2SCREW PLUG 垫圈 60×68WASHER 轴承座BEARING HOUSING VE型密封圈（φ820）VE SEAL RING 螺栓 M10×40BOLT 外侧密封圈挡板DAM BOARD OF OUTER SEAL RING 油杯 45° M10×1GREASE CUP 组合密封垫10SEAL WASHER 内侧密封圈挡板DAM BOARD OF INNER SEAL RING 螺 塞 M18×1.5SCREW PLUG 垫圈 18×22WASHER 内侧密封圈隔板INNER SEAL RING DIAPHRAGM 密封圈固定环RETAINING RING OF SEAL RING VE型密封圈（φ870）VE SEAL RING 螺栓 M16×45BOLT 弹垫 16WASHERSHAFT φ870SHAFT φ810Q235-A 8.865Mn 4535COPPER 4510.94535COPPER ZG310-57065Mn 100HV ZG310-57010.92161644222222226164822214848CRP20080.02-14GB/T5782-2000GB/T93-1987CRP20080.02-12JB/ZQ4444-1997JB/ZQ4454-1997CRP170100.02B-07GB/T5782-2000CRP170100.02B-06JB/T7940.2-1995GB/T982-1977JB/ZQ4444-1997JB/ZQ4454-1997CRP170120.02C-08B GB/T93-1987GB/T95-2002CRP170100.02B-05GB/T5782-200037383933343536293031322526272821222324181920平垫 16WASHER 螺塞 M14×1.5SCREW PLUG 垫圈 14×18WASHER 螺塞 M10×1SCREW PLUG 垫圈 10×13.5WASHER 调整垫ADJUST WASHER 螺栓 M10×25BOLT 管箍二HOOP 支架二SUPPORT 螺钉 M6×20BOLT 螺母 M6NUT 弹垫 16WASHER 锥密封棉线编织软管总成 DN32,M52×2 TUBE O型密封圈 34.5×3.55SEAL RING 焊接锥接头DN32TIE-IN 锥密封棉线编织软管总成 DN25,M42×2 TUBE O型密封圈 26.5×3.55SEAL RING 焊接锥接头DN25TIE-IN 管箍一HOOP 支架一SUPPORT 焊接式端直通管接头D0=34,M33×2TIE-IN 组合密封垫 33SEAL WASHER20NBR 20Q235-A Q235-A NBR 20Q235-A 8.8865Mn COPPER 8.8Q235-A 100HV 35COPPER 3584228842416828241622662216GB/T 966-1997JB/T 982-1977GB/T 3452.1-1992JB/T 6144.5-1992CRP14080.02D-15CRP14080.02D-16JB/T 6143.1-1992GB/T 3452.1-1992JB/T 6144.5-1992JB/T 6143.1-1992CRP14080.02D-14GB/T 70.1-2000GB/T 6170-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-08GB/T5783-2000CRP200160.02B-17GB/T95-2002JB/ZQ4444-1997JB/ZQ4454-1997JB/ZQ4444-199761575859605354555649505152454647484142434440O型密封圈 29×3SEAL RING 直角焊接接头D0=34TIE-IN 异径接头 A系列 DN32×25TIE-IN 焊接式直角管接头 D0=42TIE-IN 无缝钢管 D0=42,t=4.5SEAMLESS TUBE O型密封圈 34×3SEAL RING 外侧水箱上压盖OUTER COVER 内侧水箱上压盖INNER COVER 无缝钢管 D0=34,t=3.5SEAMLESS TUBE 外侧水箱下压盖OUTER COVER 内侧水箱下压盖INNER COVER 螺钉 M8×25BOLT 弹垫 16WASHER 圆橡胶条 A5±0.20 硬度邵尔A7RUBBER Q235-A 8.865Mn NBRQ235-A Q235-A 20Q235-A 202020NBR NBR 201768820.5m 2222m 2m 2882CRP170120.02D-04GB/T 70.1-2000GB/T93-1987JB/ZQ4609-2006CRP170120.02D-01CRP170120.02D-02GB/T 8163-1999CRP170120.02D-03GB/T 12459-1990GB/T 971-1997GB/T 8163-1999GB/T 979-19977374756970717265666768626364Page 1 of 2防尘圈 II DUSTPROOF RING 螺栓 M8×25BOLT 垫圈 8WASHER 盖板COVER 螺栓 M6×20BOLT 垫圈 6WASHER 垫圈6WASHER 警示牌WARNER 铆钉4×8 RIVET 螺栓 M10×35BOLT 螺母 M10NUT 垫圈 10WASHER 门DOOR 螺栓 M10×25BOLT 垫圈10WASHER 门1DOOR 门2DOOR 265Mn 4.5100HV4.865Mn L2BL24.8100HV Q2354.8100HV 4.83232222224161628444162GB/T5781-2000GB/T93-1987CRP170120.08.01CRP170120.08.02GB/T5781-2000GB/T6170-2000GB/T95-2002CRP180100.08-06GB/T95-2002GB/T93-1987CRP14065.08.01-4GB/T827-1986GB/T5781-2000GB/T93-1987CRP170100.08-08GB/T5783-2000CRP180100.08-053233343528293031242526272021222319Page 2 of 2Page 1 of 1Page 1 of 3干油盒２GREASE BOX 2干油盒支座FOOTSTEP FOR GREASE BOX 挡板BAFFLE 支承板SUPPORT PLATE 橡胶板15×534×1380RUBBER BOARD 止推板THRUST PLATE 紧固件FASTENING PIECE 紧定螺钉TRIP BOLT 活动端防尘板(左,右)各1DUST SHIELD OF FLOATING END （LEFT,RIGHT ）EACH 1固定端防尘板(左,右)各1DUST SHIELD OF FIXED END （LEFT,RIGHT ）EACH 1吊挂装置ERECTING BY OVERHANG 油缸支承板SUPPORT PLATE FOR HYDROCYLINDER 垫圈16WASHER 螺母 M30NUT 垫圈 30WASHER 螺栓M30×430BOLT 螺栓M30×380BOLT 螺栓M30×250BOLT 沉头螺钉 M20×60DORMANT BOLT 螺栓M20×75BOLT 螺栓M20×210BOLT 垫圈 20WASHER 垫圈 20WASHER 螺母 M20NUT8.8100HV 65Mn 88.88.88.88.8100HV 8100HV 8.8Q235RUBBER Q23545Q23584885656122048762416080244448222GB/93-1987GB/T6170-2000GB/T70.1-2000GB/T5782-2000GB/T5782-2000GB/95-2002GB/95-2002GB/T5782-2000GB/T5782-2000GB/T5782-2000CRP170100.01-24CRP170100.01-25GB/95-2002GB/T6170-2000CRP170100.01-20CRP170100.01-21CRP170100.01-22CRP170100.01-23CRP170100.01-17CRP170100.01-18CRP170100.01-19CRP170100.01-15CRP170100.01-16414243373839403334353629303132252627282122232420Page 2 of 3螺栓M10×25BOLT 垫圈 10WASHER 螺栓 M16×40BOLT 垫圈 16WASHER 吊环螺钉 M20EYEBOLT 垫圈BACK UP PLATE 活动端端部件（左）HEAD END OF FLOATING END （LEFT ）固定端端部件（左）HEAD END OF FIXED END （LEFT ）垫块1BLOCK1垫块2BLOCK2螺栓 M16×90BOLT 垫块1BLOCK1螺栓 M16×80BOLT 挡板2BAFFLE28.8Q235Q235Q2358.8Q235Q2358.865Mn 8.8100HV 48413248323161262616GB/T5782-2000CRP170100.01-29GB/T5782-2000CRP170100.01-27CRP170100.01.03CRP170100.01.04CRP20080.01-23CRP180120.01-9GB/T5783-2000GB/95-2002GB/825-1988CRP170100.01-26GB/T5783-2000GB/93-19875753545556495051524546474844Page 3 of 3Page 1 of 3挡销板BAFFLE OF PIN 螺栓 M10×20BOLT 弹垫 10WASHER 顶杆I MANDRIL I 侧盖板LATERAL COVER PLATE 喂料管延伸板1FEED DUCT EXTENSION WALL 调节板支座REGULATING PLATE FOOTSTEPT 销轴 B60×140AXLE PIN 垫板3BACK UP PLATE 垫板1BACK UP PLATE 螺栓 M16×70BOLT 弹垫 16WASHER 平垫 16WASHER 螺栓 M20×100BOLT 螺母 M20NUT 弹垫 20WASHER平垫 20WASHER喂料管延伸板 2FEED DUCT EXTENSION WALL 顶杆II MANDRIL II 螺母 M36NUT 保险挡块ARRESTING STOP 套管 18Q2354565Mn 100HV 4565Mn 100HV 8.8845Q235Q2358.845Q2358.865Mn 12642424128824844484214488GB/T6170-2000CRP14065.04-37CRP180120B 04B 08GB/T93-1987GB/T95-2002CRP170120.04C-02CRP170120.04C-14GB/T93-1987GB/T95-2002GB/T5782-2000GB/T6170-2000GB/T882-2000CRP170120.04C-06CRP170120.04C-07GB/T5782-2000CRP20060.04B-04CRP170120.04C-11CRP170120.04C-02CRP200120.04E-07CRP200120.04E-11GB/T5782-2000GB/T93-198737383933343536293031322526272821222324181920Page 2 of 3BUSHING螺母 M24NUT弹垫 24WASHER平垫 24WASHER挡片BLOCK SHEET蝶形弹簧B125-2DISH SPRING双头螺柱 M24×220DOUBLE-SCREW BOLT弧形板 1CAMBERED PLATE蝶形弹簧A 125-3DISH SPRING套管 2BUSHING螺栓 M8×30BOLT弹垫 8WASHER销轴 B10×40AXLE PIN平垫 10WASHER开口销 3.2×20SPLIT PIN 3.2×20观察门INSPECTION DOOR Q2358.865Mn 45100HV 35Q2354565Mn 100HV Q2354588444881261221212624412GB/T91-2000CRP170120.04C-03GB/T5782-2000GB/T93-1987GB/T882-2000GB/T95-2002GB/T901-1988CRP20060.04B-13GB/T1972-1992CRP180120B.04B-09GB/T93-1987GB/T95-2002CRP170100.04-19GB/T1972-1992CRP180120B.04B-08GB/T6170-200053544950515245464748414243443940Page 3 of 3标 题 栏Page1 of 1Page 1 of 1。

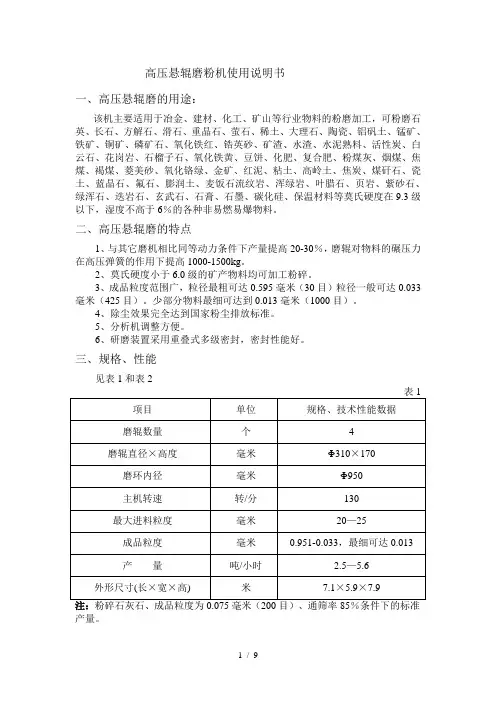

高压悬辊磨粉机使用说明书一、高压悬辊磨的用途：该机主要适用于冶金、建材、化工、矿山等行业物料的粉磨加工，可粉磨石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、氧化铁红、锆英砂、矿渣、水渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、豆饼、化肥、复合肥、粉煤灰、烟煤、焦煤、褐煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦炭、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石流纹岩、浑绿岩、叶腊石、页岩、紫砂石、绿浑石、迭岩石、玄武石、石膏、石墨、碳化硅、保温材料等莫氏硬度在9.3级以下，湿度不高于6％的各种非易燃易爆物料。
二、高压悬辊磨的特点1、与其它磨机相比同等动力条件下产量提高20-30％，磨辊对物料的碾压力在高压弹簧的作用下提高1000-1500kg。
2、莫氏硬度小于6.0级的矿产物料均可加工粉碎。
3、成品粒度范围广，粒径最粗可达0.595毫米（30目）粒径一般可达0.033毫米（425目）。
少部分物料最细可达到0.013毫米（1000目）。
4、除尘效果完全达到国家粉尘排放标准。
5、分析机调整方便。
6、研磨装置采用重叠式多级密封，密封性能好。
三、规格、性能见表1和表2产量。
四、工作原理、整机结构特征95型高压悬辊磨粉机整机结构是由主机、分析机、管道装置、鼓风机、颚式破碎机、畚斗提升机、电磁振动给料机、电控装置及电机等组成（详见安装基础图）。
工作原理：磨粉机整机工作过程（粉磨物料过程）：大块状物料经颚式破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉子被风机气流带走，经分析机进行分级，符合细度的粉子随气流经管道进入大旋风收集器，进行分离收集，再经出粉管排出即为成品粉子。
气流再由大旋风收集器上端回风管吸入鼓风机。
本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。
在磨室内因被磨物料中有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道结合处不密封，外界气体被吸入，使循环气流风量增加，为此通过调整风机和主机间的余风管来达到气流的平衡，并将多余的气体导入布袋除尘器内，把余气带入的细粉子收集下来，余气被净化后排出。

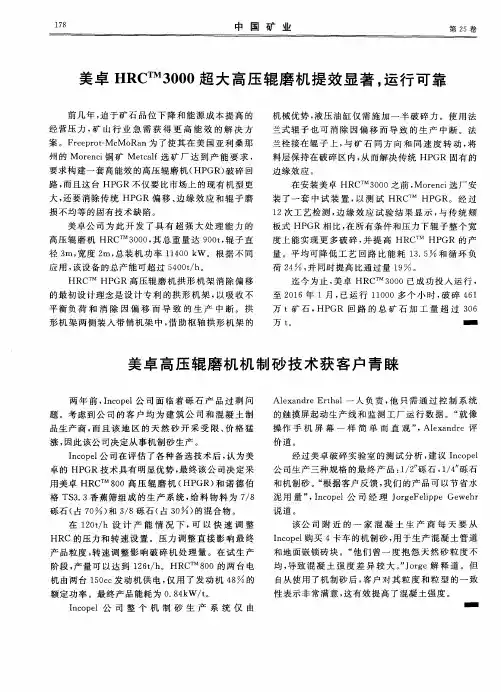

高压辊磨技术的发展美卓HRC TM 高压辊磨机2为了提高产量和降低总操作成本，美卓对传统的高压辊磨机进行了多项重大技术创新。
Lars Gronvall技术研发高级副总裁高压辊磨技术的发展HRC TM高压辊磨机技术高压辊磨机使用两个相向旋转的辊子——一个固定和一个可调，实现有效破碎矿石。
液压缸为系统提供非常高的压力，以使物料在两辊间实现颗粒间挤压破碎。
注重能效高压辊磨的基本工作原理使其具有极高的能效：物料给入破碎区域，以高度控制的方式在料层上施加高压。
持续的高压使矿石内部产生微裂纹，可使下游磨矿工艺更有效。
微裂纹弱化了颗粒强度，使未被破碎的矿石，在后续磨矿工艺中能以较少的能耗实现最终产品粒度。
高压辊磨的主要优点• 操作成本低 - 能效高- 无需磨矿介质• 产生微裂纹- 降低下游工艺能耗 - 提高回收率高压辊磨机最早于上世纪80年代中期成功应用在水泥行业。
经过30年发展，该技术已被应用到日趋坚硬和磨蚀性更大的用途中。
如今，HRC TM 高压辊磨机又使这一高效破碎设备提升至一个新的高度。
高压辊磨因其在矿石加工中的高能效和灵活性而备受欢迎。
作为市场上最先进的高压辊磨设备，美卓技术专有的HRC TM 高压辊磨机性能更加卓越。
3常规流程选择HRC TM 品牌的高压辊磨机时，矿业工作者应充分考虑矿石的最大粒度、产量和总体工艺设计。
HRC TM 高压辊磨机适用于大流量、坚硬矿石的破碎用途，在常规流程中有多种应用方式：适当的矿石类型HRC TM 高压辊磨机是含水量低的坚硬矿石的理想破碎设备，可在各种矿物的破碎中获得超细的破碎产品。
目前，高压辊磨技术成功应用于多种用途，例如钻石矿、铁、铜、金、铂、钼矿石和工业矿物等。
• 第三段破碎，后面跟球磨或 VERTIMILL ®立磨；• 第四段破碎，后面跟球磨或 VERTIMILL ®立磨；• 半自磨/自磨机的顽石破碎。
HRC ™ 高压辊磨机用途HRC TM 高压辊磨机应用于第三段破碎，后面跟有VERTIMILL ®立磨机4改造您的工艺方式硬矿石破碎在碎磨技术方面，对能效的需求不断推动产品的开发。

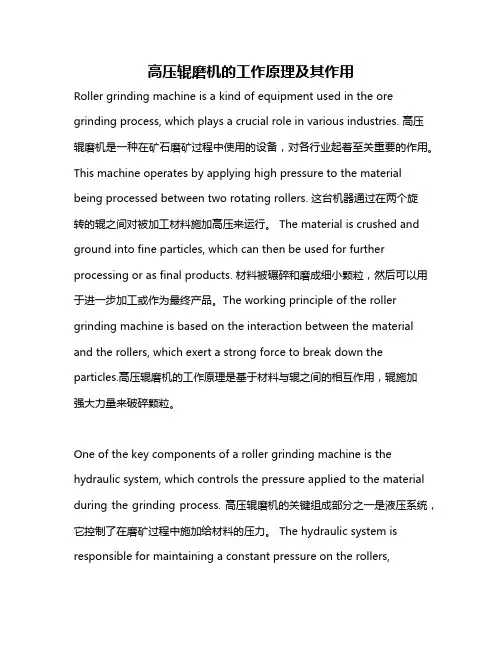

高压辊磨机的工作原理及其作用Roller grinding machine is a kind of equipment used in the ore grinding process, which plays a crucial role in various industries. 高压辊磨机是一种在矿石磨矿过程中使用的设备，对各行业起着至关重要的作用。
This machine operates by applying high pressure to the material being processed between two rotating rollers. 这台机器通过在两个旋转的辊之间对被加工材料施加高压来运行。
The material is crushed and ground into fine particles, which can then be used for further processing or as final products. 材料被碾碎和磨成细小颗粒，然后可以用于进一步加工或作为最终产品。
The working principle of the roller grinding machine is based on the interaction between the material and the rollers, which exert a strong force to break down the particles.高压辊磨机的工作原理是基于材料与辊之间的相互作用，辊施加强大力量来破碎颗粒。
One of the key components of a roller grinding machine is the hydraulic system, which controls the pressure applied to the material during the grinding process. 高压辊磨机的关键组成部分之一是液压系统，它控制了在磨矿过程中施加给材料的压力。
书山有路勤为径，学海无涯苦作舟高压辊磨机（辊压机）高压辊磨机（见图2)主要由机架、高压辊、施压装置和传动装置组成。
机架由纵梁和横梁构成，高压辊由一个固定辊和一个可调辊组成，辊表面覆有耐磨板。
每个辊由一台电动机通过行星齿轮减速器驱动。
液压缸为施压部件，用来使可调辊沿导槽前后移动，并根据给料特性提供适当的压力。
高压辊磨机的工作原理（图1)是：物料由给料机给入两个平行的、相向同步转动的辊子之间，受到50~300MPa 的高压作用后，变成密实的料饼从机下排出。
排出的料饼除含有一定比例的细粒成品外，在非成品颗粒的内部也产生大量裂纹，在进一步用管磨机等粉磨设备粉碎过程中，可显著地降低粉磨能耗。
高压辊磨机可用于水泥生料和熟料、高炉炉渣、石灰石、煤以及其他脆性物料的粉碎，亦可用于硬度较低的铁矿石、锰矿石、铅锌矿石及多金属矿石的粉碎。
我国生产高压辊磨机的厂家最初有中重和一重，目前沈矿和北京金发等也生产这种磨机。
中重生产的高压辊磨机是该厂于20 世纪80 年代末引进、消化和吸收德国洪堡公司的先进技术之后开发的新产品，其主要特点如下：①在粉磨系统中装备辊磨机，可充分发挥粉磨设备的生产能力，一般可提高产量30％~40 ％，总能耗可降低20％~30％。
②结构紧凑，质量轻，体积小，对于生产能力相同的粉磨系统，装备辊磨机可明显地节省资金。
③由于具有结构简单，占用空间小的优点，故操作、维修都比较方便。
④辊磨机与其他干式粉磨设备相比，粉尘少，噪声低，工作环境有较大改善。
中重生产的高压辊磨机及技术性能列于表1，外形和安装尺寸示于图2 和表2。
除表中所列辊磨机规格外，中重还根据用户要求设计了多种不同规格的辊磨机，其中有GM120-50 型国内全新的新型辊磨机，还有Φ1.2×50、Φ1.4×80和国内最大的Φ1.7×110辊磨机。
定货时，用户应注明是否配备主电动机、电气控制系统和补焊设备，还。
高压悬辊磨粉机结构的介绍一、基本情况高压悬辊磨粉机与中速磨煤机一样，是一种磨粉设备，它的机座上装有罩筒、进风蜗壳、磨环与轴承座，电动机通过主轴带动安装在磨辊吊架上的磨辊与铲刀同步旋转。
在每个磨辊部件上均装有弹簧，弹簧上装有弹簧压板，弹簧压板通过螺杆与磨辊吊架联接。
该高压悬辊磨适用于粉磨非易燃易爆的颗粒状的脆性物料，具有预压省力以及弹簧与磨辊部件接触处无磨损的特点。
//www.zhongs umomei 二、结构分析根据用户需要也可配备破碎机、提升机、储料仓，电磁振动给料机及电器控制柜等辅助设备。
在主机中，磨辊组件通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联系，压力弹簧在磨辊轴承室的悬臂外端面，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电动机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时自转。
电动机通过传动装置带动分析机叶轮旋转，叶轮转速越高，分选出的粉子越细。
1、磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg。
2 、莫氏硬度小于9.3级的矿产物料均可加工粉碎。
3 、成品粒度范围广，粒径最粗可达0.613毫米（30目），粒径一般可达0.033毫米（425目），少部分物料最细可达到0.013 毫米（1000目）。
4 、除尘效果完全达到国家粉尘排放标准。
5 、分析机调整方便。
6 、研磨装置采用重叠式多级密封，密封性能良好。
高压悬辊磨粉机主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，在、高速公路建设、水利水电等行业有着广泛的应用，是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择，物料的成品细度可在0.613毫米到0.033毫米之间调整。
三、性能特点1 、与其它磨机相比相同等动力条件下产量提高 10-20%，磨辊对物料的碾压力在高压弹簧作用下提高 800-1200kg 。
HRC TM2HRC™High pressure grinding rolls are preferred for their energy efficiency and flexibility in ore processing. Metso’s unique take on this technology, the HRC™, delivers even bigger – as the most advanced high pressure grinding roll on the market.The evolution of HPGR technologyMetso has made several key innovations to traditional HPGR technology in order to increase throughput and decrease total cost of rs GronvallSVP Research and Technology DevelopmentThe technologyHPGRs utilize two counter-rotating tires – one fixed and one floating – in order to effectively crush ore. Hydraulic cylinders apply very high pressure to the system, causing inter-particle comminution as the feed travels between the two tires.A focus on energy efficiencyThe basic operating principle behind HPGRs makes them veryenergy efficient: The feed is introduced to the crushing zone, where high pressure is applied to the bed of material in a highly controlled manner. This consistent high pressure sets the stage for more effi-cient size reduction downstream, by creating microcracks in the ore. Tiny microcracks weaken the particles, so that – even if the ore is not shattered – subsequent fine grinding requires the use of less energy to achieve final product size.Key Benefits of HPGRs• Reduced operating costs - Energy-efficient operation - No grinding media required• Microcracking - Reduced downstream energy requirements - Improved recoveryHigh pressure grinding rolls were initially applied in the cementindustry and have been used successfully since the mid 1980s. Over the past three decades, this technology has been applied to increasingly harder and more abrasive applications. And now, the HRC is taking this already-efficient comminution machinery to the next level.HRC™3Common circuitsWhen selecting an HRC model, mining operators should consider ore top size, capacity and overall circuit design. The HRC is best suited for crushing in high-tonnage, hard rock applications. Common circuits utilize high pressure grinding rolls in a number of ways: • Tertiary crusher, followed by a ball mill or VERTIMILL®• Quaternary crusher, followed by a ball mill or VERTIMILL®• Pebble crusher in a SAG/AG, ball mill circuit Suitable ore typesThe HRC is ideal for crushing hard rock with relatively low moisturecontent and can provide superior results in the size reduction of a variety of minerals. Currently, HPGR technology is successfully operating in a number of applications, including diamonds, iron ore, copper, gold, platinum, molybdenum and industrial minerals.ApplicationsHRC as a tertiary crusher followed by a VERTIMILL®4HRC™Product lineMixed unitsS i z e s i n M i l l i m e t e r sHRC3000(3000 x 2000)HRC2600(2600 x 1750)HRC2400(2400 x 1650)HRC2000(2000 x 1500)HRC1700(1700 x 1000)HRC1450(1450 x 900)HRC1200(1200 x 700)HRC1000(1000 x 600)HRC800(800 x 500)2,0004,0006,0008,00010,00012,000Motor Power (kW)Throughput (TPH)Upgrade your approach to hard rock crushingWhen it comes to comminution technology, the demand for efficiency drives product development. Metso has committed its experts to engineering and manufacturing comminution equipment that is the most efficient on the market, and this was the goal in the creation of the HRC.HRC™5Increased availabilityThe patented Arch-frame in the HRC provides an even gap setting across the width of the tires. This is created by a torsion tube that connects both bearings, enabling the frame to pivot in its base and absorb any unbalanced loads caused by a segregated feed. The result: skewing that causes unnecessary downtime is eliminated, and your operation benefits from increased availability.Maximum crushing efficiency, increased circuit capacityThe anti-skewing frame also eliminates the need for spring-loaded cheek plates, which are replaced by flanges in the HRC. Better than a traditional HPGR – in which a portion of material bypasses the crushing zone because of the gap between the tire and cheek plates – the flanges keep the bed of material within the HRC’s crushing zone. This maximizes the amount of ore that is crushed; the HRC product is finer and the circulating load within the circuit is lower.Optimal crushing pressureMetso’s hydraulic system delivers consistent force to ensure the material is crushed at the optimal pressure. The system is able to react quickly to changing conditions during operation: It includes pumps that continuously supply oil to the main hydraulic cylinders, and a small accumulator on the cylinders absorbs normal variations in pressure. In the event of a pressure spike or a change in pressure setting, oil pressure automatically adjusts via a proportional valve.Our unique placement of the hydraulic cylinders, above the crushing zone, allows for a lower applied force while still providing the same high crushing pressure. This arrangement provides better protection for the cylinders: The cylinder rod travels a greater distance during normal operation, which ensures the seals stay lubricated.Innovative design – unique strengthsThe unique, conceptual design of the HRC enhances this technology to the fullest extent, optimizing the reliability, capacity and energy efficiency of the machine. The bottom line: Our design – supported by Metso’s service and expertise – works harder for you and your budget.Energy efficiency has been attracting customers to HPGR technology for years. Our new features, the anti-skewing Arch-frame – and theflanges in particular – are increasing machine capacity and further building on the efficiency of theprocess. That’s what is driving customers to choose the HRC.Victoria HermanProduct Manager, HRC6HRC™Increased component longevity and ease of maintenanceAnti-skewing Arch-frame: The anti-skewing frame extends the wear life of the roller bearings and tire surface. It prevents misalignment, which typically causes damage to these wear parts.Studded Tire Surface • M etso’s studded tungsten carbide surface provides optimum wear resistance. • S upporting hard rock applications, an autogenous layer of ore forms in between the studs.Flanges have an improved wear life over stationary cheek plates. • T he flange rotates at same speed as the ore. • T he wear surface area on the flange is larger than that of the cheek plate.Flanges are designed for a fast field change-out; they are segmented and can be bolted directly to the tire. Flanges distribute pressure more evenly along the width of the tire surface. • E liminates the bathtub effect (when the center of the tire wears faster than the edges). • P oint loading on studs is reduced, decreasing the risk of stud breakage during operation.Superior maintenance and safetyMetso equipment is designed to help you protect your investment. From wear parts that are designed for longevity to our industry-leading safety features, the HRC ensures quick, simple maintenance and superior operational safety.Safety you can count onTransporter: The transporter enables a safe and quick change-out of the tires.Dust Enclosure: The enclosure provides a cleaner and safer working area for personnel. • I t provides added bearing protection (beyond the standard labyrinth seals and housing) by separating the shaft bearings from the crushing chamber. • V arious access points make maintenance simpler than ever.HRC™7The Metso differenceLife Cycle ServicesWe implement industry-best practices at each step of your operation to achieve optimum performance and guaranteed results. Metso’s life cycle services offering includes new installations, maintenance services, process improvements, as well as upgrades and rebuilds.Spare and Wear PartsUsing Metso parts for preventive maintenance reduces operating costs, limiting downtime and the number of unexpected breakdowns. Our parts are manufactured according to OEM specifications using high-quality materials, tools and techniques.Global Distribution and LogisticsMetso’s global resources reach the dozens of worldwide locations, ensuring that the right part is in the right place at the right time.Advanced Performance MaterialsMetso Process Technology and Innovation (PTI) group is always working to develop spare and wear solutions that offer extended wear life and maximum performance – even in the most demanding applications. Our team of engineers emphasizes the importance of understanding the problem first, and then developing solutions based on available field measurements, established processes and product knowledge. Our approach can save your operations time and money, providing solutions that offer improved throughput without the investment in new equipment.TrainingExpand the knowledge of your workforce: Metso offers a broad range of trainingcourses that help our customers significantly improve their market position and return on investment.Field ServicesMetso provides emergency field plans and other customized services solutions based on your needs and priorities.Preventive Maintenance Agreements Metso’s maintenance strategy ensures that plants are running at full capacity and accounts for maximum efficiency in the face of scheduled interlocks and shutdowns. Customers can rely on maintenance services for optimum life cycle performance and to minimize operations management workload.Automation SolutionsAutomation systems can help streamline mining operations, and Metso offers one for every level of plant complexity. Our custom approach ensures efficiency in terms ofproduction, cost, equipment life and security.Equipment RefurbishmentIndustry-leading technical and manufacturing specialists keep equipment in optimum working order and partner with customers to identify and help execute any further enhancements or modifications that may increase productivity.Plant Diagnostics and UpgradesOur engineers analyze crushing and grinding circuits to help you make smarter upgrades. Metso’s diagnostic experts will pinpoint the most productive opportunities, and you’ll benefit from substantially increased production and optimized equipment setup for your application.Performance ContractsWe work under integrated contracts that guarantee production goals based on vital performance measurements, all of which are monitored and addressed through a well-planned management program.Metso’s comprehensive service offering is an integral part of our mining customers’ efficiency and profitability. Our global resources and industry-leading expertise are backed by service locations all over the world – so you can always count on a local partner to help overcome unexpected challenges or scheduled, regular maintenance.Metso Minerals Industries, Inc., 2715 Pleasant Valley Road, York PA, 17402 USA, tel +1 717 849 7213, fax +1 717 849 7252, Expect results It is our promiseto our customers andthe essence of our strategy.It is the attitude we share globally;our business is to deliver results to our customers, to help them reach their goals.。
