高压辊磨机的五大优点介绍1.高效节能：高压辊磨机采用了先进的研磨原理，粉碎物料的能量消耗相对较低。
它通过连续大量的突然应变破碎和粉碎来达到研磨效果，与传统的球磨机相比，能源利用率更高，磨矿机本身的能耗更低。
此外，高压辊磨机还配备了高效的除尘装置，有效地控制了粉尘污染，减少了环境污染。
2.物料适应范围广：高压辊磨机可以适应多种不同的物料研磨需求，如水泥、矿石、冶炼渣、煤矸石等。
它能够适应物料的硬度、湿度、粒度等各种要求，能够满足各种行业的不同研磨需求。
3.产品粒度均匀：高压辊磨机采用高压辊与研磨盘之间的夹紧力进行研磨，研磨压力大，有利于物料的粉碎和研磨。
辊套的螺距是根据辊对的运行速度来确定的，通过改变辊速和辊套螺距的组合，可以调节磨损程度，使产品的粒度控制更为精准，从而提高了产品质量。
4.适应性强：高压辊磨机具有较强的适应性和可靠性。
它能够适应研磨粒度的范围大，从而满足不同物料的研磨需求。
同时，高压辊磨机对物料的含水量要求相对较低，适应性更强。
此外，高压辊磨机采用液压系统进行辊缸的控制，调节方便，运行平稳可靠。
5.自动化程度高：高压辊磨机的控制系统采用了先进的自动化技术，能够实现自动化控制和监测，提高了设备的操作效率和安全性。
控制系统可以对设备的各个参数进行监测和调整，如辊压力、辊速、辊套螺距等，以实现最佳研磨效果。
同时，设备的维护和保养也更加方便，减少了生产中的人工干预和维护工作量。
总之，高压辊磨机具有高效节能、物料适应范围广、产品粒度均匀、适应性强和自动化程度高等五大优点。
它在矿山、冶金、化工等行业中得到广泛应用，对提高生产效率、降低能耗、改善产品质量具有重要意义。

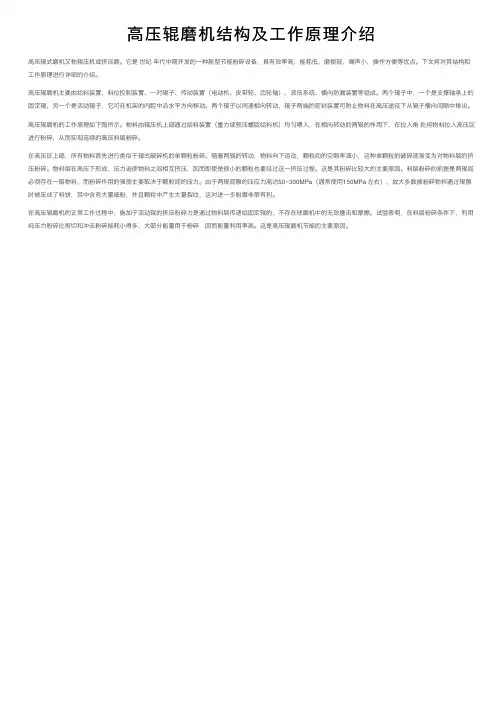

⾼压辊磨机结构及⼯作原理介绍⾼压辊式磨机⼜称辊压机或挤压磨。
它是世纪年代中期开发的⼀种新型节能粉碎设备，具有效率⾼，能耗低，磨损轻，噪声⼩，操作⽅便等优点。
下⽂将对其结构和⼯作原理进⾏详细的介绍。
⾼压辊磨机主要由给料装置、料位控制装置、⼀对辊⼦、传动装置（电动机、⽪带轮、齿轮轴）、液压系统、横向防漏装置等组成。
两个辊⼦中，⼀个是⽀撑轴承上的固定辊，另⼀个是活动辊⼦，它可在机架的内腔中沿⽔平⽅向移动。
两个辊⼦以同速相向转动，辊⼦两端的密封装置可防⽌物料在⾼压途径下从辊⼦横向间隙中排出。
⾼压辊磨机的⼯作原理如下图所⽰。
物料由辊压机上部通过给料装置（重⼒或预压螺旋给料机）均匀喂⼊，在相向转动的两辊的作⽤下，在拉⼊⾓处将物料拉⼊⾼压区进⾏粉碎，从⽽实现连续的⾼压料层粉碎。
在⾼压区上部，所有物料⾸先进⾏类似于辊式破碎机的单颗粒粉碎。
随着两辊的转动，物料向下运动，颗粒间的空隙率减⼩，这种单颗粒的破碎逐渐变为对物料层的挤压粉碎。
物料层在⾼压下形成，压⼒迫使物料之间相互挤压，因⽽即使是很⼩的颗粒也要经过这⼀挤压过程。
这是其粉碎⽐较⼤的主要原因。
料层粉碎的前提是两辊间必须存在⼀层物料，⽽粉碎作⽤的强弱主要取决于颗粒间的压⼒。
由于两辊间隙的压应⼒⾼达50~300MPa（通常使⽤150MPa 左右），故⼤多数被粉碎物料通过辊隙时被压成了料饼，其中含有⼤量细粉，并且颗粒中产⽣⼤量裂纹，这对进⼀步粉磨⾮常有利。
在⾼压辊磨机的正常⼯作过程中，施加于活动辊的挤压粉碎⼒是通过物料层传递给固定辊的，不存在球磨机中的⽆效撞击和摩擦。
试验表明，在料层粉碎条件下，利⽤纯压⼒粉碎⽐剪切和冲击粉碎能耗⼩得多，⼤部分能量⽤于粉碎，因⽽能量利⽤率⾼。
这是⾼压辊磨机节能的主要原因。
高压辊磨机层压粉碎机理，相比传统的对辊破碎机或液压对辊破碎机具有很多优点。
1）高压辊磨机单位粉磨能耗低、生产效率高
充分利用了层压破碎，其能量利用率很高，同常规挤压式破碎机相比，粉碎概率和粉磨特性大为改善，能耗比其它磨碎机显著降低，成品率高。
2）高压辊磨机可处理水分含量高的物料
对于高压辊磨机来说，物料中含有一定水分可以形成较好的自生式辊面料垫，提高挤压辊的工作寿命。
硬质合金柱钉辊面磨耗极小，辊面寿命可达7000~30000h。
3）高压辊磨机有利于选矿作业产品品位和回收率
高压作用可使矿物按成分的性质差异而沿界面发生粉碎，提高了矿物的解离度。
在渗出作业中，颗粒表面和颗粒内部的裂纹和裂缝使渗出液能够渗入，从而提高产品品位和有用矿物回收率。
4）高压辊磨机占地面积少，节省土建投资
高压辊磨机由于结构紧凑，设备重量轻，外型尺寸小，其安装位置占地面积少。
由于粉磨作用主要发生在两个辊子之间的相互挤压下，产生的挤压力主要靠机架承担，对基础的载荷较小，因此同磨机等设备相比，可节约大量基础投资。
5）高压辊磨机生产环境好
层压破碎机理使得物料被封闭在辊子和给料装置的密闭空间内，靠静压破碎，一般不会产生冲击和物料飞溅，因此设备的振动和噪声较低。

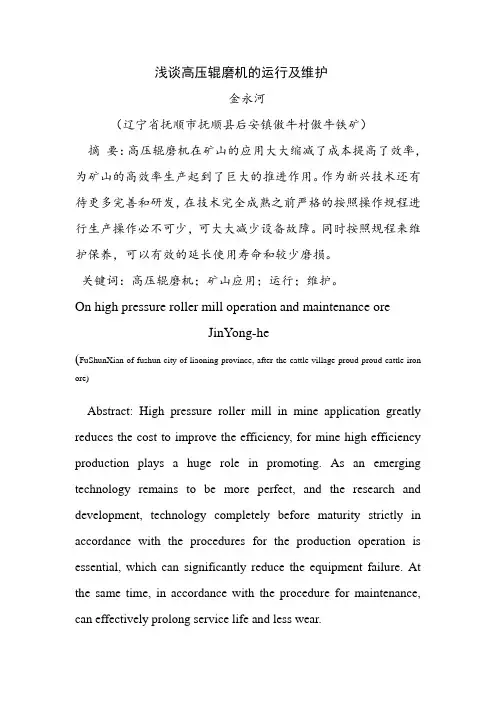

浅谈高压辊磨机的运行及维护金永河（辽宁省抚顺市抚顺县后安镇傲牛村傲牛铁矿）摘要：高压辊磨机在矿山的应用大大缩减了成本提高了效率，为矿山的高效率生产起到了巨大的推进作用。
作为新兴技术还有待更多完善和研发，在技术完全成熟之前严格的按照操作规程进行生产操作必不可少，可大大减少设备故障。
同时按照规程来维护保养，可以有效的延长使用寿命和较少磨损。
关键词：高压辊磨机；矿山应用；运行；维护。
On high pressure roller mill operation and maintenance oreJinYong-he(FuShunXian of fushun city of liaoning province, after the cattle village proud proud cattle iron ore)Abstract: High pressure roller mill in mine application greatly reduces the cost to improve the efficiency, for mine high efficiency production plays a huge role in promoting. As an emerging technology remains to be more perfect, and the research and development, technology completely before maturity strictly in accordance with the procedures for the production operation is essential, which can significantly reduce the equipment failure. At the same time, in accordance with the procedure for maintenance, can effectively prolong service life and less wear.Keywords: high pressure roller mill; Mining applications. Operation; Maintenance.1·高压辊磨机的结构及工作特点:我厂高压辊磨机的生产流程及工作原理如从广义上讲, 除高压辊磨机本体外,直料斗、缓冲皮带、分料器等都应是高压辊磨机的组成部分。
高压辊磨机简介
高压辊磨机是近年来在水泥用辊压机基础上研发的新型粉磨设备，具有生产能力大、破碎比大、节能显著及维修方便等优点。
高压辊磨机主要由机架、挤压辊、传动装置和进料装置等部件组成。
挤压辊主要由辊轴和辊套组成。
辊轴在轴向上具有变截面的特点，在截面变化处采用圆角和台阶过渡，在挤压载荷的作用下，往往由于应力集中而发生疲劳断裂。
高压辊磨机工作原理
高压辊磨机挤压辊由活动挤压辊和固定挤压辊组成，两辊直径相同、轴线相互平行且彼此有一定间隙。
高压辊磨机启动电动机后，在电动机的驱动下辊轴开始转动，同时活动辊受到液压缸持续的推力挤压物料，物料挤压产生反作用力作用在固定辊上，2个挤压辊以相同速度、相反方向转动。
当物料从给料口落入到2个挤压辊之间时，受到2辊的碾压破碎并挤压成密实的料饼而排出。
辊压机的工作原理及特点一、辊压机辊压机可用于细碎水泥生料、熟料、高炉炉渣、石灰石、煤和其他脆性材料。
此外，在化肥、选矿等工业领域进行细碎作业，国内、外均有成功的例子。
二、辊压机的工作原理及特点1. 辊压机的工作原理辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
辊压机的工作原理物料从两辊上方给入，被挤压辊连续带入辊间，受到 50 - 100 MPa 的高压作用后，变成密实的料饼从机下排出。
排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，在进一步粉碎过程中，可较大地降低粉磨能耗。
2. 辊压机的主要特点（1）在粉磨系统中装备辊压机，可使粉磨设备的生产能力得以充分发挥，一般可提高产量 30% -40% ，总能耗可降低 20% - 30% 。
（3）结构紧凑、重量轻、体积小，对于相同生产能力要求的粉磨系统，装备辊压机可显著节省投资。
（3）结构简单、占用空间小，操作维修较方便。
（4）辊压机与其他粉磨设备相比，粉尘少，噪声低，工作环境有较大的改善。
图 3-1 粉磨辊压机工作原理图三、辊压机的技术性能表 3-1 辊压机技术性能型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 挤压辊直径/mm 800 1000 1000 1000 1150挤压辊宽度/mm 150 160 400 630 1000主电动机机功率/kW 2×55 2×115 2×200 2×315 2×500入料粒度/mm ?50 ?60 ?60 ?60 ?60入料温度/0C ?150型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 入料水分 / % ?15生产能力 /t h-1 30 50 90 150 240＜0.09 25%产品粒度/mm＜2.0 65%-80%设备质量/t 16 30 28 45 82 注：1. 生产能力、产品粒度等参数，与物料特性有关，需对物料样品试验后才能确定其准确数值。
中图分类号：TQ 72.632 文献标识码：B 文章编号： 008-0473(20 7)02-002 -04 DOI 编码： 0. 6008/ki. 008-0473.20 7.02.004高压辊磨机的特点及其在金属矿山的应用刘 飞金堆城钼业股份有限公司，陕西 西安 714102摘 要 近年来，高压辊磨机在国内矿山行业得到推广应用。
主要用于矿石的超细碎、球团给料细磨、金刚石解离和贵金属解离。
主要有开路辊压流程、边料循环流程、闭路筛分流程。
在控制系统、液压系统和辊面技术方面国产均能达到长期稳定运行的要求，特别是辊面技术已经超越进口设备。
关键词 金属矿石 高压辊磨机 超细碎 节能降耗2017年第2期 新世纪水泥导报No.2 2017 Cement Guide for New Epoch 粉磨技术0 引言辊压机在我国水泥行业得到了广泛运用，其技术的成熟可靠性为其在冶金矿山行业的推广和提升矿山粉磨技术水平创造了条件，也为水泥装备供应商拓展应用市场开辟了新的途径。
本文就高压辊磨机（冶金矿山行业称辊压机为辊磨机）在冶金矿业的应用情况进行介绍，以期对水泥装备供应商有所借鉴。
1 原理高压辊磨机是基于料床粉碎原理设计的一种新型矿岩粉碎设备，其特点是高压、慢速、满料。
两个辊子做慢速的相对运动，其中一个辊子固定，另一个辊子可作水平方向的滑动。
物料由上部连续给入并通过辊间的间隙，用液压给活动辊施压，物料受到挤压而粉碎。
物料不是在两辊子的工作面上作单个颗粒的破碎和粉磨，而是作为一层或一个料床得到粉碎，料床的形成导致颗粒压迫其他邻近的颗粒破碎、断裂产生裂纹或劈开。
由于粉磨作用不是在辊面和物料之间直接形成，而是料床中的物料和物料之间的相互挤压作用，从而降低了对高压辊磨机辊面的磨损，辊胎寿命长。
高压辊磨工作原理如图1所示。
2 高压辊磨在金属矿山中的应用方向2.1 矿石的超细碎高压辊磨机应用于矿石的超细碎，与传统工艺相比，破碎比大，单机处理量大，运转率高，能大幅降低电耗和钢耗，节约生产成本。
高压辊磨机及其应用赵德君摘要：高压辊磨机在世界工业先进国家的冶金矿山工业中，己经得到了广泛的推广应用，而在我国的应用才刚刚起步。
本文简要介绍了高压辊磨机结构、工作机理和高效、节能、环保等先进性能以及磨碎铁矿石的试验研究。
关键词：粒群、层压破碎、压力峰值、微裂纹、抗磨料垫。
一、高压辊磨机简介：高压辊磨机（也称辊磨机）是十九世纪八十年代，由德国科学家研制开发的一种先进磨碎设备。
由于该产品的结构简单、生产效率高、环保节能和工作机理先进等优点，很快被推广应用到美国、德国、俄罗斯、巴西、智利、澳大利亚等工业先进国家。
我们国家于1988年，由德国（KHD）洪堡公司引进高压辊磨机的许可证制造生产技术，首先应用在水泥熟料的磨碎生产中，收到了显著的效果，并得到了广泛的推广应用。
图1即是国内生产的高压辊磨机主机。
图1 高压辊磨机经过二十几年的生产实践，在吸收消化引进技术的基础上，先后开发设计了多种规格的高压辊磨机，装备于国内各大中型水泥企业，用于磨碎水泥熟料的生产中，并已形成了产品系列。
经过长期的生产实践证明，我国自己生产制造的高压辊磨机完全能够替代进口的设备。
在冶金工业中，近几年来在烧结厂的磨细铁精粉制备球团给料生产中，也已经成功的应用国产的高压辊磨机，并取得了很好的效果。
但在矿山选矿工业领域内，利用国产的高压辊磨机细碎金属矿石，目前还没有成功的先例。
1 高压辊磨机机理及结构1.1 高压辊磨机机理高压辊磨机是利用高挤压力作用使粒群层压破碎原理而设计的。
挤压力是通过两个直径相等、转速相同且相向旋转的辊子相互挤压而产生的。
其中一个辊子为定辊，另一个为可以前后水平小幅度移动的动辊，压力通过高压油缸加在动辊两端的轴承座上。
高压辊磨机工作时，物料由料仓靠自重力压入料腔，同时被两个相向旋转的辊子咬入并在辊面作用下受到加速进入压实腔，由于两辊间距的逐渐减小挤压力由小增大，此时物料颗粒除了受到辊面的直接压力外，物料颗粒之间也产生相互挤压作用（见图2），图2 颗粒间的受力导致物料粒群被压实和预粉碎，当辊子旋转至水平中心线时压力达到峰值，各颗粒之间遭到不同程度的粉碎，并随着辊子的转动以压片形式排出机外。
辊磨机特点及原理1 辊磨机的应用及特点辊磨机（又称立磨）是一种用途很广的粉磨兼烘干设备，可广泛地用于粉磨水泥原料或水泥熟料及其他建筑、化工、陶瓷等工业原料。
辊磨机在工作原理、研磨机理、机械结构、系统工艺性能方面以其独特的优点越来越得到国内外水泥行业的重视，随着窑外分解技术的诞生，各国水泥行业越来越多地采用辊磨机粉磨水泥原料与熟料，与传统球磨机相比辊磨机具有以下特点：(1) 能耗低，粉磨效率高。
辊磨机采用料床粉磨原理粉磨物料，系统能耗比球磨机低20%～30%。
（2）占地面积小，质量轻。
辊磨机内有选粉装置，故不需选粉机和提升机，出磨含尘气体可直接进入收尘器收集，故工艺简单，布局紧凑，建筑面积及建筑空间都要比球磨机系统小30%以上，在同样生产能力的情况下，辊磨机系统中辊磨机的质量要比球磨机系统中球磨机的质量轻。
（3）烘干能力大。
辊磨机采用热气体输送物料，入磨的风量、风速、风温非常重要。
在辊磨机内可烘干粉磨水分高达12%～15% 的物料，故可省去原料烘干系统。
（4）易损件寿命长。
由于辊磨机的结构决定了辊磨机在运行过程中没有金属间的直接接触，所以，金属磨耗小，运转率高，易损件寿命长。
（5）入磨粒度大。
管磨机的入磨粒度一般要求小于30mm，而辊磨机入磨粒度一般在80～120mm，大型辊磨机可达200mm，比管磨机入磨粒度大3～4倍，可大大提高破碎机的破碎能力，并简化破碎工艺流程。
（6）噪声比管磨机小10dB，基建投资可节省30%；辊磨机还具有产品细度和成分容易监测控制，维护简单等优点。
基于以上辊磨机的优点可以看出，辊磨机所产生的综合经济效益和社会效益，是管磨机无法比拟的，也是近年来在水泥行业中得到迅速推广的主要原因。
由于耐磨材料技术的迅速发展，使辊磨机的适应性越来越好，由此可见，辊磨机不仅具有先进的技术指标，而且有良好的经济性，在水泥工业中起到了推动技术进步、节能降耗的重要作用。
2 辊磨机工作原理辊磨机是应用料床粉磨原理来粉磨物料的机械，不论其结构如何改变，其基本的工作原理相同。
高压辊磨机技术参数
高压辊磨机，那可是个厉害的家伙啊！它的技术参数就像是它的独特密码，决定了它能有多牛！
先来说说它的粉碎能力吧，那简直就像是一个超级大力士，能把坚硬的物料轻松碾碎。
就好比你面对一块巨大的石头，你可能觉得无从下手，但高压辊磨机可不会退缩，“咔咔”几下就把石头变成了细小的颗粒。
还有它的处理量，那可是相当惊人啊！就如同一条奔腾不息的河流，源源不断地处理着大量的物料，效率高得让人惊叹。
你能想象到那种场景吗？大量的物料快速地通过，被迅速加工成符合要求的产品。
再看看它的能耗，哇哦，真的是很节能呢！这就好像一辆超级跑车，动力强劲的同时还特别省油。
它不会浪费过多的能源，而是把每一份能量都用在刀刃上，为企业节省了不少成本呢。
它的辊子直径和宽度也是很关键的参数哦！这就好像是人的脚的大小，合适的尺寸才能走得稳、走得快。
直径和宽度的合理搭配，让高压辊磨机在工作时更加稳定可靠。
它的压力调节范围也很广呢，就像是一个灵活的舞者，可以根据不同的物料和需求，调整出最适合的压力。
有时候需要温柔一点，有时候又需要大力一些，它都能轻松做到。
高压辊磨机的这些技术参数相互配合，就像是一支默契十足的交响乐团，共同演奏出美妙的工业乐章。
它为各种行业的物料加工提供了强大的支持，让生产变得更加高效、节能、环保。
在我看来，高压辊磨机就是现代工业的一颗璀璨明星，它的技术参数就是它闪耀的光芒。
它不断推动着各个行业的发展，让我们的生活变得更加美好。
我们真应该为有这样厉害的设备而感到骄傲和自豪啊！。
书山有路勤为径，学海无涯苦作舟高压辊磨机（辊压机）高压辊磨机（见图2)主要由机架、高压辊、施压装置和传动装置组成。
机架由纵梁和横梁构成，高压辊由一个固定辊和一个可调辊组成，辊表面覆有耐磨板。
每个辊由一台电动机通过行星齿轮减速器驱动。
液压缸为施压部件，用来使可调辊沿导槽前后移动，并根据给料特性提供适当的压力。
高压辊磨机的工作原理（图1)是：物料由给料机给入两个平行的、相向同步转动的辊子之间，受到50~300MPa 的高压作用后，变成密实的料饼从机下排出。
排出的料饼除含有一定比例的细粒成品外，在非成品颗粒的内部也产生大量裂纹，在进一步用管磨机等粉磨设备粉碎过程中，可显著地降低粉磨能耗。
高压辊磨机可用于水泥生料和熟料、高炉炉渣、石灰石、煤以及其他脆性物料的粉碎，亦可用于硬度较低的铁矿石、锰矿石、铅锌矿石及多金属矿石的粉碎。
我国生产高压辊磨机的厂家最初有中重和一重，目前沈矿和北京金发等也生产这种磨机。
中重生产的高压辊磨机是该厂于20 世纪80 年代末引进、消化和吸收德国洪堡公司的先进技术之后开发的新产品，其主要特点如下：①在粉磨系统中装备辊磨机，可充分发挥粉磨设备的生产能力，一般可提高产量30％~40 ％，总能耗可降低20％~30％。
②结构紧凑，质量轻，体积小，对于生产能力相同的粉磨系统，装备辊磨机可明显地节省资金。
③由于具有结构简单，占用空间小的优点，故操作、维修都比较方便。
④辊磨机与其他干式粉磨设备相比，粉尘少，噪声低，工作环境有较大改善。
中重生产的高压辊磨机及技术性能列于表1，外形和安装尺寸示于图2 和表2。
除表中所列辊磨机规格外，中重还根据用户要求设计了多种不同规格的辊磨机，其中有GM120-50 型国内全新的新型辊磨机，还有Φ1.2×50、Φ1.4×80和国内最大的Φ1.7×110辊磨机。
定货时，用户应注明是否配备主电动机、电气控制系统和补焊设备，还。
简述高压辊磨机的理论基础-----层压破碎理论极其工作特点
高压辊磨机的基本结构包括：一对压辊、
轴承系统、液压系统、减速驱动装置、料斗、
机体等，有的还装有打散及分选机构【l·⋯。
高压辊磨机的工作原理如图1所示，物料在两个
直径、线速度相同且相向旋转的压辊之间，经受液压系统提供的巨大辊压力而粉碎。
高压辊磨机的粉碎原理属于典型的料层静
压粉碎。
传统的基于冲击粉碎原理设计的破碎
机使物料“一分为二”，而高压辊磨机的料层静压粉碎则使物料“粉身碎骨”。
同时可以导致一种“选择性”磨矿，即裂纹首先沿着矿石内的晶界面发生、扩展。
利用这一特性，可以显著提高诸如黄金等贵重金属矿的选矿品位f3-6】。
与冲击破碎及低压料层粉碎相比．高压辊磨的
产品细粒级物料较多，且颗粒内部存在大量徽裂纹，这对提高贵重金属的回收率及后续球磨机的处理能力意义深远。
，
工作特点适用范围:
1.松散物料的中碎、细磨碎和超细磨碎。
2.选矿行业，可布置在球磨机之前，可以作为预磨设备，也可和球磨机构成混合粉磨系统。
2.物料适用性强，可针对莫氏硬度9.3级以下的各种物料。
5.磨辊、磨环更换周期长，剔除了离心粉碎机易损件更换周期短的弊病。
1.生产量高达1000吨/小时，可使整个系统提产30%～40%。
2.相比圆锥破碎机、棒磨机和球磨机，能耗降低约低20～50%。
3.破碎后入磨物料磨矿功耗降到15千瓦/每吨。
4.破碎粉磨效果好，将1毫米以下细粉含量提高40%～50%。
5.占地面积少，可靠性高，作业率可达约95%。
由于设备工作压力极高，辊面的磨损成为一个重要问题。
