如何利用蓝牙适配器与蓝牙串口建立通信连接。
- 格式:doc
- 大小:1.53 MB
- 文档页数:7
HC-05是主从一体化的蓝牙串口模块,主从可指令切换,指令丰富齐全(供电电压 3.3V~3.6V)HC-06是主从一体化的蓝牙串口模块,主从可指令切换,指令少于HC-05,使用简单。
(供电电压3.3V~3.6V)主机:用来搜索从设备,不能被其他设备搜索。
(带白点的蓝牙模块)从机:用来被搜索的设备,不能主动搜索其他设备。
主从连上以后就相当于一根串口线使用,这个时候就不分主从,也就是透传模式。
产品描述:1、采用CSR主流蓝牙芯片,蓝牙V2.0协议标准。
2、模块供电电压:3.3V~3.6V。
3、默认参数:波特率9600、配对码1234、工作模式从机。
4、核心模块尺寸大小为:27mm x 13 mm x 2mm。
5、工作电流:不大于50MA(以实测为准)。
6、通讯距离:空旷条件下10M,正常使用环境 8M左右。
7、用于GPS导航系统,水电煤气抄表系统,工业现场采控系统,可以与蓝牙笔记本电脑、电脑加蓝牙适配器、PDA等设备进行无缝连接。
8、可以对STC单片机无线升级和下载程序。
引脚名称说明1TX模块串口发送脚(TTL电平,不能直接接RS232电平),可直接接单片机的RX2RX模块串口接收脚(TTL电平,不能直接接RS232电平),可直接接单片机的TX 12VCC电源3.3V13GND地24LED配对状态输出显示用于进入AT状态,高电平有效(悬空默认为低电平)26KEY电脑与单片机数据传输下图中的USB-TTL参数架为广州汇承最新研发的参数架HC-USB-P,专门为HC蓝牙系列产品量身定做功能强大的参数架。
客户可以用该参数架对模块进行更改参数和检测,大大方便了客户使用蓝牙模块过程中遇到的各种问题。
单片机与单片机数据传输蓝牙模块与电脑连接通讯1:首先把蓝牙模块上电,检测发“AT”是否有“OK”返回2:给蓝牙适配器上电,搜索附近的蓝牙模块“HC-06”,双击查找串口服务,然后配对输入配对码,最后串口连接,找到蓝牙适配器虚拟出的串口。
如何利用蓝牙适配器与蓝牙串口建立通信连接。
蓝牙串口与蓝牙适配器连接
一、设置
1. 蓝牙串口最好用AT指令设置成从机模式。
二、连接
1. 电脑需要蓝牙适配器。

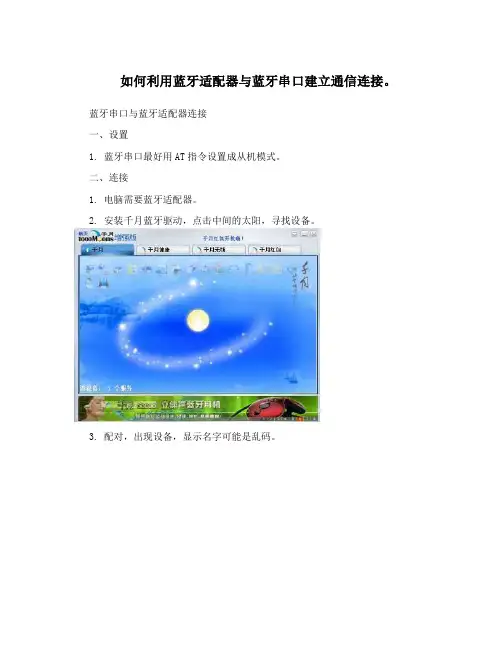

2. 安装千月蓝牙驱动,点击中间的太阳,寻找设备。
3. 配对,出现设备,显示名字可能是乱码。
4. 双击hc-05搜索服务,出现一个服务。
5. 右键点击配对,输入默认配对码1234。
6. 配对完成,设备被设别成蓝牙串口,点击设备或者上面的com标志,连接设备。
7. 设备连接成功,可以打开串口助手查看。
8. 在连接蓝牙串口之前,需要用AT指令把蓝牙串口的波特率设置成需要通信的波特率,否则无法发送和接受数据。
9. 以上就是如何利用蓝牙适配器与蓝牙串口简历通信连接。

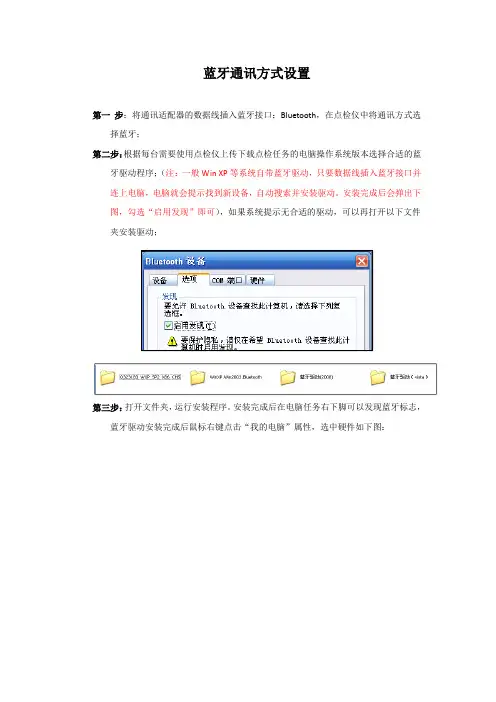

蓝牙通讯方式设置第一步:将通讯适配器的数据线插入蓝牙接口:Bluetooth,在点检仪中将通讯方式选择蓝牙;第二步:根据每台需要使用点检仪上传下载点检任务的电脑操作系统版本选择合适的蓝牙驱动程序;(注:一般Win XP等系统自带蓝牙驱动,只要数据线插入蓝牙接口并连上电脑,电脑就会提示找到新设备,自动搜索并安装驱动。
安装完成后会弹出下图,勾选“启用发现”即可),如果系统提示无合适的驱动,可以再打开以下文件夹安装驱动;第三步:打开文件夹,运行安装程序。
安装完成后在电脑任务右下脚可以发现蓝牙标志,蓝牙驱动安装完成后鼠标右键点击“我的电脑”属性,选中硬件如下图:查看设备管理器中可找到下图中的三个文件,表示蓝牙设备安装成功:第四步:鼠标右键点击电脑右下角任务栏上的蓝牙标志,弹出上图、选中打开Bluetooth设备弹出下图,第一次使用蓝牙通讯方式时需要打勾“启动发现”电脑中的蓝牙设备。
第五步:设置蓝牙名称。
在使用过程为便于管理自己的蓝牙设备,可以在第三步打开设备管理器时为自己的蓝牙设备取个名称。
方式如下图:双击带开Generic Bluetooth Radio 文件,在高级界面中名称栏为自己的蓝牙设备填写一个名称,确定即可。
第六步:再右键点击电脑属性,进入硬件设备管理器可以查看到本机安装的蓝牙设备名称(MA-01-BG-0479),然后在点检仪通讯设置中点服务器设置——“设置”开始搜索该名称的蓝牙设备,选中该设备再点设置,蓝牙地址就出现在点检仪中。
在点检路线中设置过标识符时,此时也要在点检仪中填写同样的标识符,然后点确定就完成蓝牙通讯方式设置。
(如果在点检路线中没有设置过标识符,那点检仪也不用填标识符,默认当前的设置)第七步:打开通信程序界面,启动服务。
可以在点检仪中连接服务进行任务下载及点检数据的上传,下载和上传前先查看通信程序是否有连接成功的显示,点检仪上也有连接成功的显示。
如果连接不成功,请按以下方式解决。

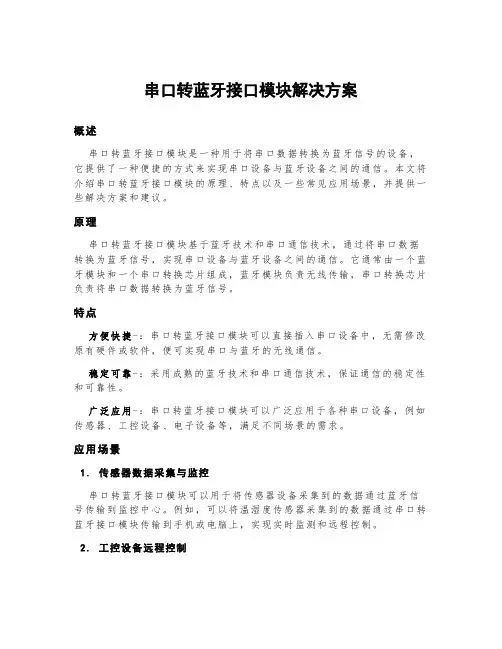

串口转蓝牙接口模块解决方案概述串口转蓝牙接口模块是一种用于将串口数据转换为蓝牙信号的设备,它提供了一种便捷的方式来实现串口设备与蓝牙设备之间的通信。
本文将介绍串口转蓝牙接口模块的原理、特点以及一些常见应用场景,并提供一些解决方案和建议。
原理串口转蓝牙接口模块基于蓝牙技术和串口通信技术,通过将串口数据转换为蓝牙信号,实现串口设备与蓝牙设备之间的通信。
它通常由一个蓝牙模块和一个串口转换芯片组成,蓝牙模块负责无线传输,串口转换芯片负责将串口数据转换为蓝牙信号。
特点方便快捷-:串口转蓝牙接口模块可以直接插入串口设备中,无需修改原有硬件或软件,便可实现串口与蓝牙的无线通信。
稳定可靠-:采用成熟的蓝牙技术和串口通信技术,保证通信的稳定性和可靠性。
广泛应用-:串口转蓝牙接口模块可以广泛应用于各种串口设备,例如传感器、工控设备、电子设备等,满足不同场景的需求。
应用场景1.传感器数据采集与监控串口转蓝牙接口模块可以用于将传感器设备采集到的数据通过蓝牙信号传输到监控中心。
例如,可以将温湿度传感器采集到的数据通过串口转蓝牙接口模块传输到手机或电脑上,实现实时监测和远程控制。
2.工控设备远程控制串口转蓝牙接口模块可以用于工控设备的远程控制。
例如,可以将P L C(可编程逻辑控制器)的串口信号通过串口转蓝牙接口模块传输到手机或电脑上,实现对工控设备的远程监控和控制。
3.电子设备蓝牙连接串口转蓝牙接口模块可以用于将传统的串口设备连接到蓝牙设备上。
例如,可以将打印机的串口信号通过串口转蓝牙接口模块传输到蓝牙手机或电脑上,实现无线打印。
解决方案和建议在选择串口转蓝牙接口模块时,可以考虑以下因素:兼容性-:确保串口转蓝牙接口模块与需要连接的串口设备兼容,支持常见的串口协议和蓝牙协议。
稳定性-:选择具有良好稳定性和可靠性的串口转蓝牙接口模块,避免通信中断或数据丢失。
距离-:根据实际需求选择适当的蓝牙模块和天线,以满足通信距离的要求。

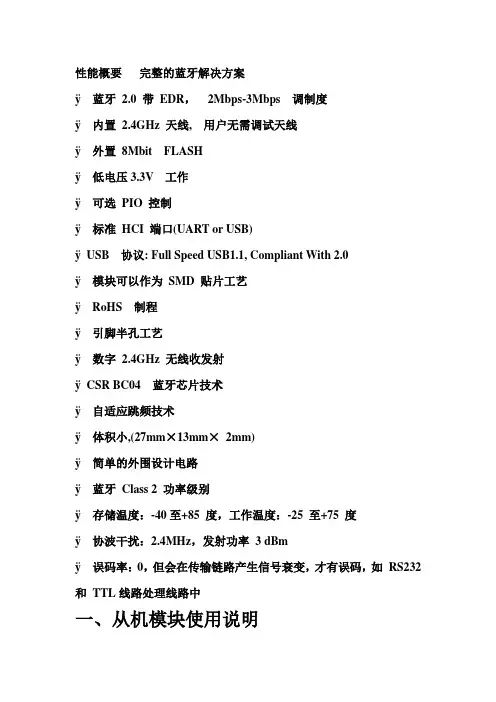

性能概要完整的蓝牙解决方案ÿ蓝牙2.0 带EDR,2Mbps-3Mbps 调制度ÿ内置2.4GHz 天线, 用户无需调试天线ÿ外置8Mbit FLASHÿ低电压3.3V 工作ÿ可选PIO 控制ÿ标准HCI 端口(UART or USB)ÿUSB 协议: Full Speed USB1.1, Compliant With 2.0ÿ模块可以作为SMD 贴片工艺ÿRoHS 制程ÿ引脚半孔工艺ÿ数字2.4GHz 无线收发射ÿCSR BC04 蓝牙芯片技术ÿ自适应跳频技术ÿ体积小,(27mm×13mm×2mm)ÿ简单的外围设计电路ÿ蓝牙Class 2 功率级别ÿ存储温度:-40至+85 度,工作温度:-25 至+75 度ÿ协波干扰:2.4MHz,发射功率3 dBmÿ误码率:0,但会在传输链路产生信号衰变,才有误码,如RS232 和TTL线路处理线路中一、从机模块使用说明在应用方面从机是用于单片机跟电脑或者手机配对通讯。
使用方法是把模块的通信线RXD TXD连接到单片机,然后用手机或者电脑搜索蓝牙设备,并配对连接。
如果是使用手机,我们提供安卓系统的测试程序,如果是wm系统,则可以从网上下载一个串口调试助手。
使用电脑连接后会自动分配com口,一般会出现两个,分别试验一下,有一个口可以通信。
如果是想利用电脑连接模块,我们推荐用IVT软件,因为微软自带的蓝牙驱动存在很多问题。
详细内容请参照文档《使用蓝牙适配器连接模块说明.doc》。
如何进行A T指令操作?模块的参数设置是需要通过A T指令进行的。
比如设置设备名称,配对密码,修改波特率等。
如果您的设备使用中参数基本固定,可以在使用前修改完毕,以后就直接利用其通讯即可,参数设置只需设置一次,之后会保存住。

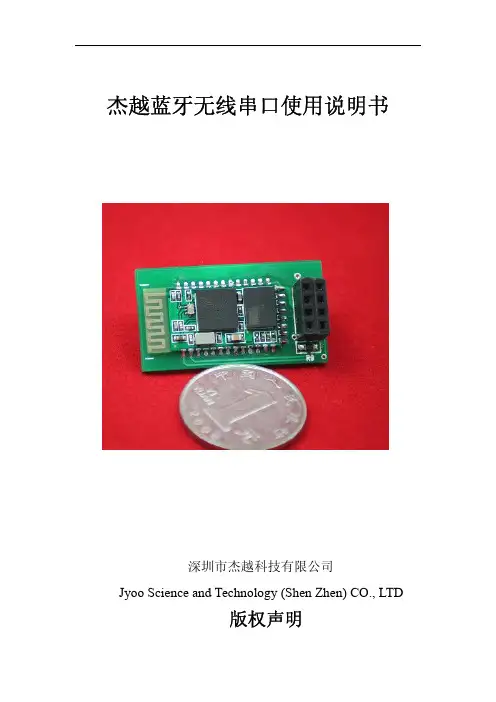

杰越蓝牙无线串口使用说明书深圳市杰越科技有限公司Jyoo Science and Technology(Shen Zhen)CO.,LTD版权声明深圳市杰越科技有限公司保留所有权利深圳市杰越科技有限公司保留在不事先通知的情况下,修改本说明书中的产品和产品规格等文件的权利。
深圳市杰越科技有限公司不承担使用本手册或本产品不当,所造成直接的,间接的,附带的或相应产生的损失或责任。
深圳市杰越科技有限公司拥有本说明书,以及本说明书描述的产品的产权。
未经授权,不得直接或者间接地复制,制造,加工,本产品及相关部件。
目录一、模块简介 (3)1、产品概述 (3)2、电路接口 (3)二性能参数 (4)三、使用方法 (4)1、参数配置 (5)2连接 (6)一、模块简介1、产品概述这是一款通用型的蓝牙无线数据传送模块,采用集成的蓝牙核心模块,核心模块设计采用了CSR公司的蓝牙芯片,V2.0协议标准。
该无线串口模块结构紧凑,自带高效板载天线,可以与各种蓝牙适配器配对使用。
2、电路接口5V逻辑电平接口和3.3V逻辑电平接口,电源指示灯,状态指示灯(闪烁表示配对中),如下图所示二、性能参数供电电压:+3.3V/+5V通信距离:连接距离5到6米以内,数据传输具体10米以内频段:2.40GHZ~2.48GHZ,ISM Band蓝牙协议:Blue Tooth V2.0协议标准功率等级:Class2(+6dBm)接收灵敏度:-85dBm工作温度:-40℃~+105℃参考功耗:等待搜索时35mA连接上是约8mA三、使用方法以本店的蓝牙适配器和该蓝牙串口模块配对为例,介绍该模块的使用方法。
下图是本店的蓝牙适配器蓝牙适配器注意:使用该模块时候,你的电脑必须自带蓝牙驱动,支持蓝牙2.0协议标准。
3.3.11参数配置通过串口与电脑连接,再通过串口调试助手给模块发送命令可以配置模块的一些参数,具体的配置方式如下:1)、测试通讯:发送AT命令,返回ok2)更改波特率模块默认的波特率是9600发送AT+BAUD1返回OK1200发送AT+BAUD2返回OK2400……BAUD1------------1200BAUD2------------2400BAUD3------------4800BAUD4------------9600BAUD5------------19200BAUD6------------38400BAUD7------------57600BAUD8------------115200BAUD9------------230400A--------------------460800B--------------------921600C--------------------1382400不建议使用超过115200的波特率,因为大多系统都没有提供高于115200的波特率,PC机也是如此,波特率设置超过115200以后,电脑无法使用,要使用波特率高于115200的系统才能重新发AT命令设置低的波特率,否则无法恢复低波特率了。
1、绿色通信指示灯
2、蓝色蓝牙状态指示灯
3、红色电源/充电指示灯
4、AT命令模式按钮
5、公头/母头切换开关
6、DB9公头© 北京水木行电子设备有限公司 版权所有
1
12
3
10
7
98
6
5
4
7、紧固螺丝
8、电池供电开关
9、外部电源供电接口
10、SMA天线接口(Class1)
启动串口调试软件,选择BT578连接电脑所使用的物理串口号,设定该串口的波特率等参数,使其与BT578的蓝牙串口参数保持一致(默认是),然后“打开串口”。
参看3.1节的介绍,使命令模式,发送测试命令AT,如果BT578返回OK,说明
成功建立,可以发送其它AT命令对BT578进行设置了。
串口蓝牙适配器所支持的AT命令的集合。
AT。

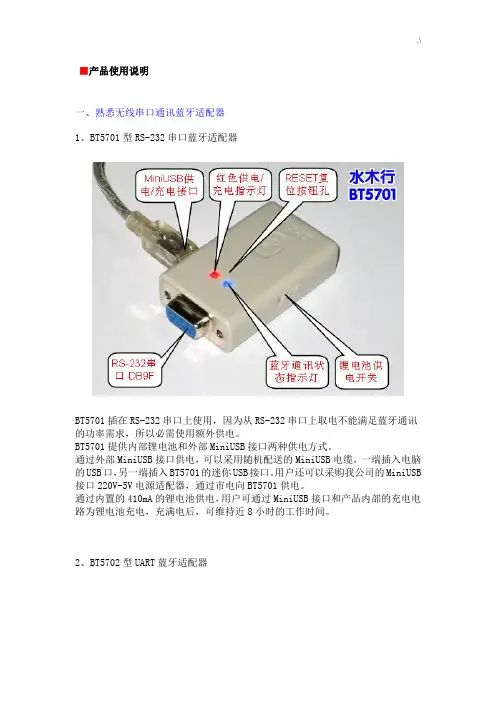

■产品使用说明一、熟悉无线串口通讯蓝牙适配器1、BT5701型RS-232串口蓝牙适配器BT5701插在RS-232串口上使用,因为从RS-232串口上取电不能满足蓝牙通讯的功率需求,所以必需使用额外供电。
