蓝牙串口从机模块使用说明一、准备工作：1.确保蓝牙串口从机模块的供电正常，并确保以正确的方式连接到需要进行通信的串口设备上。
2.确保蓝牙串口从机模块的蓝牙功能处于开启状态，可以通过查看模块上的指示灯或使用配置工具进行判断。
3.在电脑或手机上安装蓝牙串口模拟器软件，并确保软件已经启动。
二、配置蓝牙串口从机模块：1.连接蓝牙串口从机模块至电脑或手机的蓝牙设备，需要进行配对。
在配对过程中，可能需要输入密码，密码一般为默认的0000或12342.配对成功后，蓝牙串口从机模块会自动与电脑或手机建立蓝牙连接，此时可以开始进行串口通信。
三、使用蓝牙串口从机模块：1.在电脑上打开已经安装好的蓝牙串口模拟器软件，软件会自动可用的蓝牙设备。
2.在软件中选择已经连接的蓝牙串口从机模块，并进行接口配置。
一般情况下，可以选择默认的串口参数，如波特率为9600、数据位为8、停止位为1等。
3.配置完成后，点击连接按钮，软件会自动与蓝牙串口从机模块建立串口通信连接。
4.进行串口通信时，可以使用软件的发送和接收功能来发送和接收数据。
发送数据时，可以在软件的发送框中输入需要发送的数据，然后点击发送按钮。
接收数据时，可以在软件的接收框中查看接收到的数据。
5.通信完成后，可以断开蓝牙串口从机模块的连接，关闭软件。
四、注意事项：1.确保蓝牙串口从机模块与电脑、手机之间的距离不要过远，一般在10米以内比较稳定。
2.避免干扰源，如电磁信号和其他蓝牙设备等，可能会对通信稳定性产生不利影响。
3.在使用过程中如果发现通信不稳定或无法连接的问题，可以尝试重新配置蓝牙串口从机模块，并重新配对连接。
总结：蓝牙串口从机模块是一种方便实现串口通信的设备，通过配对连接至电脑或手机上的蓝牙终端设备即可进行数据的收发。
在使用过程中，需要注意设备的供电和蓝牙功能状态，并配置好相应的串口参数和软件设置。
希望本文的使用说明对您使用蓝牙串口从机模块有所帮助。

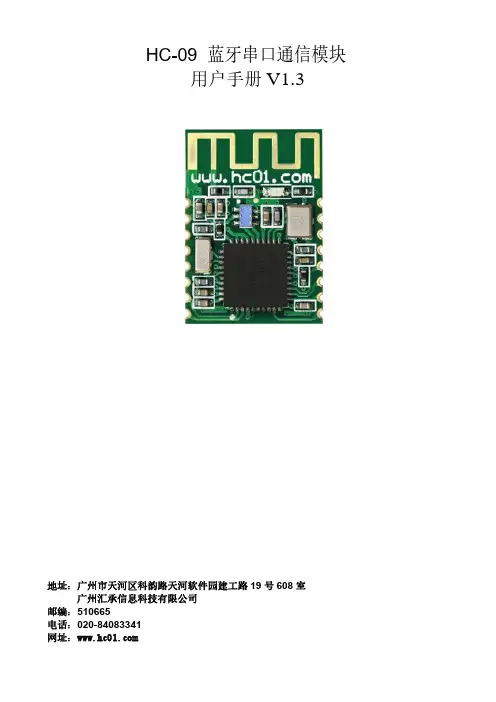

HC-09蓝牙串口通信模块用户手册V1.3地址：广州市天河区科韵路天河软件园建工路19号608室广州汇承信息科技有限公司邮编：510665电话：************网址：软件版本：HC-09V1.3硬件版本：V1.0发布日期2020年04月29日修改记录1.增加“A T+LED”指令。
（2020.04.29）2.修正IBEACON功能。
（2020.05.12）HC-09蓝牙串口通信模块是新一代的基于Bluetooth Specification BLE蓝牙协议的数传模块。
无线工作频段为2.4GHz ISM，调制方式是GFSK。
模块最大发射功率为0dBm，接收灵敏度-93dBm，空旷环境下和iphone4s可以实现50米超远距离通信。
模块采用邮票孔封装方式，可贴片焊接，模块大小18.5mm×13mm×2.2mm，很方便客户嵌入应用系统之内。
模块采用TI的CC2541芯片，配置256K Byte空间，支持AT指令，用户可根据需要更改角色（主、从模式）以及串口波特率、设备名称等参数，使用灵活。
产品尺寸管脚定义HC-09模块适用于贴片焊接，共有16个引脚，板载PCB天线，引脚具体定义如下表：引脚定义I/O方向说明1GND模块公共地2VCC输入电源脚，要求直流3.3V电源，供电电流不小于100mA 3TXD输出UART输出口，3.3V TTL电平4RXD输入，弱上拉UART输入口，3.3V TTL电平5DC输入仿真、烧录时钟脚，请悬空6DD输入/输出仿真、烧录数据脚，请悬空7SCL悬空8SDA悬空9P1.1输出模块连线指示，连线前为高电平，连线后输出低电平。
10P1.0悬空11P0.7输出模块指示灯输出脚（注①）12P0.6输入，弱上拉主机清除记忆，连线状态下会主动断线（注②）13P0.5悬空14P0.3悬空15P0.2悬空16RST输入，弱上拉模块复位脚，要求不小于10ms的低电平进行复位注①：模块指示灯输出脚，高电平输出，接LED时请串接电阻。

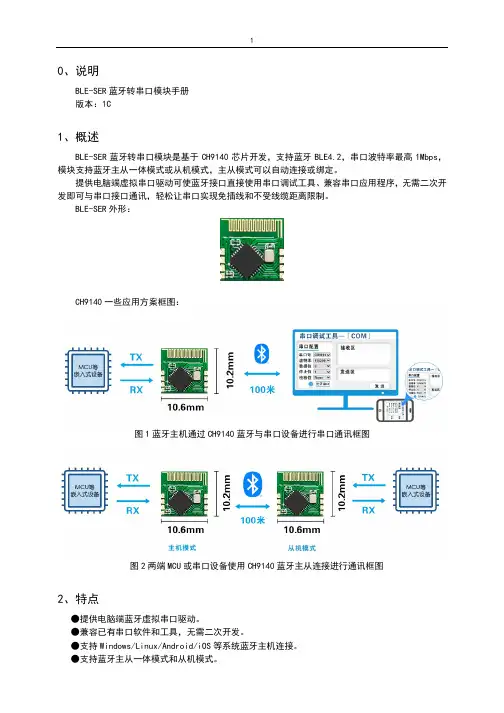

0、说明BLE-SER蓝牙转串口模块手册版本：1C1、概述BLE-SER蓝牙转串口模块是基于CH9140芯片开发，支持蓝牙BLE4.2，串口波特率最高1Mbps，模块支持蓝牙主从一体模式或从机模式，主从模式可以自动连接或绑定。
提供电脑端虚拟串口驱动可使蓝牙接口直接使用串口调试工具、兼容串口应用程序，无需二次开发即可与串口接口通讯，轻松让串口实现免插线和不受线缆距离限制。
BLE-SER外形：CH9140一些应用方案框图：图1蓝牙主机通过CH9140蓝牙与串口设备进行串口通讯框图图2两端MCU或串口设备使用CH9140蓝牙主从连接进行通讯框图2、特点●提供电脑端蓝牙虚拟串口驱动。
●兼容已有串口软件和工具，无需二次开发。
●支持Windows/Linux/Android/iOS等系统蓝牙主机连接。
●支持蓝牙主从一体模式和从机模式。
●蓝牙主从模式可以自动连接或绑定。
●支持硬件配置参数。
●传输距离100米。
●发射功率8档可调。
●掉电睡眠电流0.3uA 。
●支持3.3V 和2.5V 工作电压。
●异步串口默认波特率115200bps 。
●串口支持MODEM 联络信号RTS 、CTS 。
●串口支持奇、偶、无校验、空白0、标志1等校验方式。
●支持获取芯片供电电压参数。
3、BLE-SER-A 封装尺寸及引脚定义引脚号 引脚名称 类型 引脚说明1 BLE_MODE I 蓝牙模式设置，内置上拉电阻低电平：主从一体模式，高电平：从机模式2 VCC P 模块电源输入 3GND P电源地4 RELOAD /LED I/O芯片上电时为RELOAD 恢复出厂设置功能输入引脚，检测到连续2秒低电平后恢复出厂设置；芯片上电完成后为LED 芯片状态指示信号输出引脚，低电平有效；5 RTS# O MODEM 联络输出信号，请求发送，低电平有效6 CTS I MODEM 联络输入信号，清除发送，低电平有效7 TXD O 串口发送引脚 8RXDI串口接收引脚注：P ：电源引脚，I ：输入引脚，O ：输出引脚4、BLE-SER-A 封装推荐焊盘尺寸5、布局建议模块上端为板载天线，天线的布局与无线通信的质量有关，良好的通信质量可保证稳定的数据传输速率。
HC-05蓝牙串口通信模块用户手册V2.1Rev22.1~2016/2/222016/2/22~2.0 2.1DRAWN BY：Ling Xin MODEL:HC-05(主从一体) CHECKED BY：Eric Huang描述：BC04外置8M Flash模块APPD.BY：SimonMokUART（默认）9600蓝牙模块HC-05、HC-06、HC-08无线模块HC-11、HC-12带底板模块参数架HC-USB-PPIN（默认）1234USB转TTL接口HC-05-USB、HC-06-USB HC-11-USBMODE（默认）从机新版模块带有蓝牙指示灯（靠近模块第1脚）。
模块的22脚LED_CON是指示灯控制脚，该脚接地，蓝牙指示灯关闭；该脚悬空，蓝牙指示灯亮。
如果要调整灯的亮度，可以在该脚接一个1K~47K的电阻到模块的31脚LED1，电阻越小，灯越亮。
贴片炉温参考建议首次大批量贴片生产的厂家，先过炉20~30片模块，检查炉温是否合适建议贴片锅炉炉温不得超过参考图温度，二次贴片降低5度左右，夏天可以再适当降低温度供电电压3.1~4.2V工作电流不大于50mA（以实测为准）尺寸大小27mm*13mm*2mm存储温度：-40℃至+85℃，工作温度：-25℃至+75℃数字2.4GHz无线收发射内置2.4GHz天线,用户无需调试天线蓝牙2.0，2Mbps空中波特率CSR BC04蓝牙芯片技术支持Android、WINXP、WIN7数据收发通过UART串口收发HC-05封装下载：/downloadDis.asp?id=15安卓串口助手APP下载：/downloadDis.asp?id=49 PC串口助手下载：/downloadDis.asp?id=44注：蓝牙模块的PIN2：UART-RXD不带上拉，如果单片机TXD无上拉能力的话需要在模块的UART-RXD脚上接个上拉电阻，这个很容易被用户忽略。
因为内容较长，请参考公司网站下载中心提供的文档HC-05AT指令集下载：/downloadDis.asp?id=64。
产品特性：1、本蓝牙串口模块专为智能车打造，可以在不改变程序的情况下直接代替连接线实现无线通讯，轻松实现您的爱车与电脑上位机建立通讯，即插即用，告别串口连接线！打破有线束缚！体验无线顺畅！！2、体积小巧（仅有3.9cm*1.7cm），只有U盘的大小，为您的爱车留有足够的空间。
贴片生产，可以保证宝贝质量。
并套透明热缩管，防尘美观，且有一定的防静电能力；3、核心模块使用HC-07主从模块，采用CSR主流蓝牙芯片，蓝牙V2.0协议标准。
主模块已集成USB转串口芯片和USB接口，可直接连接电脑，省去不必要的麻烦！从机引出接口包括从左到右依次为5V,TXD,RXD,GND；（绝对禁止高压输入或接反电源！）4、本模块自身已延长天线，开阔地极限传输距离可达40M！5、波特率默认出厂9600，用户可设置，最高可设置115200传输速率；（注意：单片机、上位机、蓝牙主/从机三方波特率要设置一致才能正常通信）6、用本蓝牙串口模块可以实现单片机和电脑自带蓝牙或者蓝牙适配器、单片机和带蓝牙的智能手机连接通讯；7、两模块通电后自动连接和配对，不需要人工干预，使用方便，不需要学习，连接成功之后当作一根看不见的导线使用。
蓝色LED指示蓝牙连接状态，闪烁表示蓝牙没有配对连接，常亮表示蓝牙已配对连接并打开了端口；8、接口电平5V(兼容3.3V)，可以直接连接各种单片机，连接方式：TX-TX,RX-RX;（51，AVR，XS128，K10/60，PIC，ARM，MSP430等）9、模块标准输入电压5V(核心底板3.3V)，绝对禁止高压输入或接反电源！10、工作电流：配对中：30～40mA 配对完毕未通信：2～8Ma 通信中：8mA；11、配对以后当全双工串口使用，无需了解任何蓝牙协议，但仅支持8位数据位、1位停止位、无奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式；12、本套装中的从机能与各种带蓝牙功能的电脑、蓝牙主机、大部分带蓝牙的手机、PDA、PSP等智能终端配对，从机之间不能配对。
HC-08蓝牙4.0BLE串口模块用户手册目录一.模块介绍1.1特点简介 (3)1.2基本参数 (3)1.3电气特性 (3)1.4系列产品 (4)二.连接通讯说明2.1模块工作原理简单介绍 (4)2.2模块MCU等设备的连接通讯 (4)2.3模块之间的连接通讯 (5)2.4模块与手机的连接通讯 (5)2.5模块与PC的连接通讯 (5)三.快速测试3.1参数架与模块连接 (6)3.2通讯测试 (6)四.开发利用4.1模块尺寸和引脚定义 (7)4.2嵌入方式 (9)4.3参考连接电路 (10)五.AT指令5.1模块参数设置AT指令 (11)5.2指令集总 (11)5.3指令说明 (12)低功耗模式下模块的工作电流情况 (20)六.关于汇承6.1公司简介 (21)发布日期：2017-08-18软件版本：HC-08V3.12017-07-07硬件版本：V2.02016-05-31更新内容序号更新内容时间1更新“A T+VERSION”指令2014.08.222更新“A T+BAUD”指令2014.08.223增加“A T+RX”指令2014.08.224增加“A T+DEFAUL T”指令2014.08.225增加“A T+RESET”指令2014.08.226增加“A T+ROLE”指令取消原34引脚设置角色功能2014.08.227更新“A T+VERSION”指令2014.08.228更新“A T+BAUD”指令2014.08.229增加“A T+RFPM”指令2014.08.2210增加“A T+CONT”指令2014.08.2211增加“A T+A VDA”指令2014.08.2212增加“A T+TIME”指令2014.08.2213增加“A T+CLEAR”指令2015.07.3014增加“A T+LED”指令2016.09.1515增加“A T+AINT”指令2016.09.1516增加“A T+CINT”指令2016.09.1517增加“A T+CTOUT”指令2016.09.1518增加“A T+LUUID”指令2016.09.1519增加“A T+SUUID”指令2016.09.1520增加“A T+TUUID”指令2016.09.1521删除“A T+TIME”指令2016.09.1522修改低功耗模式的描述2017.04.1823修复不能自动进入低功耗的问题2017.07.0724增加17脚（P1.1）作为连接指示输出2017.07.0725增加“AT+AUST”指令2017.07.071.1特点简介HC-08蓝牙串口通信模块是新一代的基于Bluetooth Specification V4.0BLE蓝牙协议的数传模块。
蓝牙串口模块使用说明出厂默认参数：从机，波特率：9600，N，8，1。
配对密码：1234；如要需要主机模式，请下单时注明。
二、AT命令集如下：1、测试通讯发送：AT（返回OK，一秒左右发一次）返回：OK2、改蓝牙串口通讯波特率发送：AT+BAUD1返回：OK1200发送：AT+BAUD2返回：OK2400……1---------12002---------24003---------48004---------96005---------192006---------384007---------576008---------1152009---------230400A---------460800B---------921600C---------1382400不建议用在超过115200的波特率，信号的干扰会使系统不稳定。
设置超过115200后用电脑无法使用，要用单片机编程于高于115200才能使用此波特率和重新发AT命令设低波特率用AT命令设好波特率后，下次上电使用不需再设，可以掉电保存波特率。
3、改蓝牙名称发送：AT+NAMEname返回：OKname参数name：所要设置的当前名称，即蓝牙被搜索到的名称。
20个字符以内。
例：发送AT+NAMEbill_gates返回OKname这时蓝牙名称改为bill_gates参数可以掉电保存，只需修改一次。
PDA端刷新服务可以看到更改后的蓝牙名称。
4、改蓝牙配对密码- 1 -发送：AT+PINxxxx返回：OKsetpin参数xxxx：所要设置的配对密码，4个字节，此命令可用于从机或主机。
从机则是适配器或手机弹出要求输入配对密码窗口时，则手工输入此参数就可以连接从机。
主机则是在用主蓝牙模块连数码相机时，数码相机是从机，找到相机的配对密码，再设入主蓝牙模块，则主蓝牙模块就可以自动连接相机。
例：发送AT+PIN8888返回OKsetpin这时蓝牙配对密码改为8888，模块在出厂时的默认配对密码是1234。
HC05蓝牙模块的使用这是从网上找到的HC05蓝牙模块的设置方法，跟大家分享一下简述：蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。
当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。
当然，对于建立这种通道连接是有一定条件，那就是对蓝牙设置好能进行配对连接的AT模式。
一般的蓝牙串口模块引脚：RXD：接收端TXD：发送端AT：设置工作模式（1、工作模式 2、AT指令设置模式）VCC：模块供电正极（5V）GND:模块供电负极蓝牙HC05模块探究-设置AT指令一般的蓝牙模块使用有三种。
第一：蓝牙从设备与电脑配对连接(1、电脑自带蓝牙 2、电脑不带蓝牙，这事需要蓝牙适配器)第二：蓝牙从设备与手机配对连接第三：蓝牙从设备与蓝牙主设备配对连接HC05蓝牙模块的AT模式设置的方法大致有三种：一、默认设置二、用USB转UART模块设置三、用带有蓝牙设置的主控器串口程序进行设置第一：主要默认设置：模块工作角色：从模式串口参数：38400bits/s 停止位1位无校验位配对码：1234设备名称：HC-05连接模式：任意蓝牙设备连接模式第二：用USB to UART模块设置蓝牙蓝牙HC05模块探究-设置AT指令蓝牙与USB转串口模块连接方式，RXD-TX TXD-RX VCC-VCC GND-GND要设置蓝牙AT指令，必须让AT引脚置高，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。
（j将蓝牙模块与转串口模块对插，用跳线将AT对应的引脚接VCC）这时候将转串口模块接入电脑，打开超级终端或者串口调试助手便可以开始设置AT 模式。
打开串口调试助手，测试AT指令，找到相应串口号后，注意两点，1、设置AT模式的波特率为38400 2、输入指令后加上回车后换行，发送后返回OK。
性能概要完整的蓝牙解决方案
ÿ蓝牙2.0 带EDR，2Mbps-3Mbps 调制度
ÿ内置2.4GHz 天线, 用户无需调试天线
ÿ外置8Mbit FLASH
ÿ低电压3.3V 工作
ÿ可选PIO 控制
ÿ标准HCI 端口(UART or USB)
ÿUSB 协议: Full Speed USB1.1, Compliant With 2.0
ÿ模块可以作为SMD 贴片工艺
ÿRoHS 制程
ÿ引脚半孔工艺
ÿ数字2.4GHz 无线收发射
ÿCSR BC04 蓝牙芯片技术
ÿ自适应跳频技术
ÿ体积小,(27mm×13mm×2mm)
ÿ简单的外围设计电路
ÿ蓝牙Class 2 功率级别
ÿ存储温度：-40至+85 度，工作温度：-25 至+75 度
ÿ协波干扰：2.4MHz，发射功率3 dBm
ÿ误码率：0，但会在传输链路产生信号衰变，才有误码，如RS232 和TTL线路处理线路中
一、从机模块使用说明
在应用方面从机是用于单片机跟电脑或者手机配对通讯。
使用方法是把模块的通信线RXD TXD连接到单片机，然后用手机或者电脑搜索蓝牙设备，并配对连接。
如果是使用手机，我们提供安卓系统的测试程序，如果是wm系统，则可以从网上下载一个串口调试助手。
使用电脑连接后会自动分配com口，一般会出现两个，分别试验一下，有一个口可以通信。
如果是想利用电脑连接模块，我们推荐用IVT软件，因为微软自带的蓝牙驱动存在很多问题。
详细内容请参照文档《使用蓝牙适配器连接模块说明.doc》。
如何进行A T指令操作？
模块的参数设置是需要通过A T指令进行的。
比如设置设备名称，配对密码，修改波特率等。
如果您的设备使用中参数基本固定，可以在使用前修改完毕，以后就直接利用其通讯即可，参数设置只需设置一次，之后会保存住。
这样我们可以采用电脑修改，用电脑进行A T 指令，需要用一根USB转TTL线连接到模块，USB的RXD、TXD直接连接到模块的TXD、RXD。
在模块的指示灯闪烁的情况下进行。
也可以通过连接到单片机设置，单片机的RXD、TXD直接连接到模块的TXD、RXD。
然后再模块没有配对连接的情况下（即灯闪烁），直接通过串口发送A T指令对应的字符即可。
从机模块在没有配对连接的情况下（灯闪烁）可以进行A T指令。
因为配对连接后进行数据传输，模块对于数据相当于透明处理，蓝牙接收到的数据直接从模块TXD发出，模块RXD接收到的数据也直接通过蓝牙发出了。
模块进行A T指令必须连接模块的通信线RXD TXD。
二、未带转接板模块引脚说明
三、带底板模块引脚说明
转接底板对模块进行了封装，引出相应引脚方便连接到开发系统中。
目前提供两类底板，一类为带232功能的转接板BT232。
另一类为不带232功能的底板BTmini.
BT232
引脚说明：
+5:5V电压引入
TXD：模块的TXD，接单片机或者其他串口设备的RXD。
RXD：模块的RXD，接单片机或者其他串口设备的TXD。
GND：电源地。
RST：模块的复位，只能连接3V，低电平复位。
BTmini.
引脚说明：
5V：5V电压
TX：模块的TXD，接单片机或者其他串口设备的RXD。
RX：模块的RXD，接单片机或者其他串口设备的TXD。
GND：电源地
RS：模块复位，低电平有效，可以接5V和3.3V。
A T：模块KEY脚，用于进入A T模式。
LINK：模块配对标示，配对前低电平，配对完毕可以通信为高电平。
输入电平是3.3V。
四、使用说明
当你拿到模块时，首先要进行连接，然后再进行通信测试。
1.首先进行连接：
如果是单片机与手机或者电脑通信，则使用从机模块。
连接方式如下：
手机与单片机无线通信应用
电脑与单片机无线通信应用
5V单片机连接方式，加底板
如果是两个设备之间，则需要一个主机模块一个从机模块
2.通信测试
连接好设备后，就可以进行通信。
如果是从机模块，上电后模块的LED引脚输出高低电平，用于指示状态。
如果配了底板可以看到LED灯闪烁。
这时你可以用手机或者电脑进行配对连接。
当你的电脑或手机第一次连接设备时需要输入配对密码1234。
手机连接：
首先打开手机蓝牙，然后用手机的蓝牙管理程序扫描蓝牙设备，这时会找到HC05 HC07或者
这时点击连接，会提示输入密码，我们模块初始配对码为1234.输入后，会提示配对未连接。
此操作只要进行一次即可被手机记住，下次自动配对。
因为我们的蓝牙设备是串口设备，需要打开端口才可以连接，这时模块的灯还是闪烁的，当你打开端口后，灯才会变成连接成功状态。
下一步打开文件夹提供的安卓测试程序，
点击连接，然后选择查找设备，这是会找到我们的设备，然后连接即可。
然后我们输入字符点击send，这时数据就会通过蓝牙发送到蓝牙模块，并从模块的TXD 发出，这样你可以用单片机或者PC连接到模块的TXD RXD进行数据通信了。
电脑蓝牙适配器连接模块通信操作（利用微软自带驱动操作，比较麻烦些，我们建议使用IVT软件，具体说明参照《使用蓝牙适配器连接模块说明.doc》）：
首先您需要有一个蓝牙适配器，或者你的电脑内置蓝牙，然后安装如下操作进行。
以适配器为例。
插入蓝牙适配器后，托盘会显示一个蓝牙图标。
双击图标
显示蓝牙管理器，点击添加按钮
选择下一步
等待一会查找蓝牙设备
选择密钥输入
等待连接
连接后可以查看端口，我们可以看到现在的端口为COM8
下面可以进行通信，我们可以打开串口助手。
五、从机AT指令集
注意：从机的AT指令不带回车符1、测试通讯
发送：A T（返回OK，一秒左右发一次）
返回：OK
2、改蓝牙串口通讯波特率
发送：A T+BAUD1
返回：OK1200
发送：A T+BAUD2
返回：OK2400
……
1---------1200
2---------2400
3---------4800
4---------9600
5---------19200
6---------38400
7---------57600
8---------115200
9---------230400
A---------460800
B---------921600
C---------1382400
不建议用在超过115200 的波特率，信号的干扰会使系统不稳定。
设置超过115200 后用电脑无法使用，要用单片机编程于高于115200 才能使用此波特率和重新发A T 命令设低波特率
用A T命令设好波特率后，下次上电使用不需再设，可以掉电保存波特率。
3、改蓝牙名称
发送：A T+NAMEname
返回：OKsetname
参数name：所要设置的当前名称，即蓝牙被搜索到的名称。
20 个字符以内。
例：发送A T+NAMEbill_gates
返回OKsetname
这时蓝牙名称改为bill_gates
参数可以掉电保存，只需修改一次。
PDA端刷新服务可以看到更改后的蓝牙名称。
4、改蓝牙配对密码
发送：A T+PINxxxx
返回：OKsetpin
参数xxxx：所要设置的配对密码，4 个字节，此命令可用于从机或主机。
从机是适配器或手
机弹出要求输入配对密码窗口时，手工输入此参数就可以连接从机。
主蓝牙模块搜索从机后，
如果密码正确，则会自动配对，主模块除了可以连接配对从模块外，其他产品包含从模块的
时候也可以连接配对，比如含蓝牙的数码相机，蓝牙GPS，蓝牙串口打印机，等等，特别地，
蓝牙GPS为典型例子
例：发送A T+PIN8888
返回OKsetpin
这时蓝牙配对密码改为8888，模块在出厂时的默认配对密码是1234。
参数可以掉电保存，只需修改一次。
