蓝牙串口说明

蓝牙串口从机模块使用说明一、准备工作：1.确保蓝牙串口从机模块的供电正常，并确保以正确的方式连接到需要进行通信的串口设备上。

2.确保蓝牙串口从机模块的蓝牙功能处于开启状态，可以通过查看模块上的指示灯或使用配置工具进行判断。

3.在电脑或手机上安装蓝牙串口模拟器软件，并确保软件已经启动。

二、配置蓝牙串口从机模块：1.连接蓝牙串口从机模块至电脑或手机的蓝牙设备，需要进行配对。

在配对过程中，可能需要输入密码，密码一般为默认的0000或12342.配对成功后，蓝牙串口从机模块会自动与电脑或手机建立蓝牙连接，此时可以开始进行串口通信。

三、使用蓝牙串口从机模块：1.在电脑上打开已经安装好的蓝牙串口模拟器软件，软件会自动可用的蓝牙设备。

2.在软件中选择已经连接的蓝牙串口从机模块，并进行接口配置。

一般情况下，可以选择默认的串口参数，如波特率为9600、数据位为8、停止位为1等。

3.配置完成后，点击连接按钮，软件会自动与蓝牙串口从机模块建立串口通信连接。

4.进行串口通信时，可以使用软件的发送和接收功能来发送和接收数据。

发送数据时，可以在软件的发送框中输入需要发送的数据，然后点击发送按钮。

接收数据时，可以在软件的接收框中查看接收到的数据。

5.通信完成后，可以断开蓝牙串口从机模块的连接，关闭软件。

四、注意事项：1.确保蓝牙串口从机模块与电脑、手机之间的距离不要过远，一般在10米以内比较稳定。

2.避免干扰源，如电磁信号和其他蓝牙设备等，可能会对通信稳定性产生不利影响。

3.在使用过程中如果发现通信不稳定或无法连接的问题，可以尝试重新配置蓝牙串口从机模块，并重新配对连接。

总结：蓝牙串口从机模块是一种方便实现串口通信的设备，通过配对连接至电脑或手机上的蓝牙终端设备即可进行数据的收发。

在使用过程中，需要注意设备的供电和蓝牙功能状态，并配置好相应的串口参数和软件设置。

希望本文的使用说明对您使用蓝牙串口从机模块有所帮助。

性能概要完整的蓝牙解决方案ÿ蓝牙2.0 带EDR，2Mbps-3Mbps 调制度ÿ内置2.4GHz 天线, 用户无需调试天线ÿ外置8Mbit FLASHÿ低电压3.3V 工作ÿ可选PIO 控制ÿ标准HCI 端口(UART or USB)ÿUSB 协议: Full Speed USB1.1, Compliant With 2.0ÿ模块可以作为SMD 贴片工艺ÿRoHS 制程ÿ引脚半孔工艺ÿ数字2.4GHz 无线收发射ÿCSR BC04 蓝牙芯片技术ÿ自适应跳频技术ÿ体积小,(27mm×13mm×2mm)ÿ简单的外围设计电路ÿ蓝牙Class 2 功率级别ÿ存储温度：-40至+85 度，工作温度：-25 至+75 度ÿ协波干扰：2.4MHz，发射功率3 dBmÿ误码率：0，但会在传输链路产生信号衰变，才有误码，如RS232 和TTL线路处理线路中一、从机模块使用说明在应用方面从机是用于单片机跟电脑或者手机配对通讯。

使用方法是把模块的通信线RXD TXD连接到单片机，然后用手机或者电脑搜索蓝牙设备，并配对连接。

如果是使用手机，我们提供安卓系统的测试程序，如果是wm系统，则可以从网上下载一个串口调试助手。

使用电脑连接后会自动分配com口，一般会出现两个，分别试验一下，有一个口可以通信。

如果是想利用电脑连接模块，我们推荐用IVT软件，因为微软自带的蓝牙驱动存在很多问题。

详细内容请参照文档《使用蓝牙适配器连接模块说明.doc》。

如何进行A T指令操作？模块的参数设置是需要通过A T指令进行的。

比如设置设备名称，配对密码，修改波特率等。

如果您的设备使用中参数基本固定，可以在使用前修改完毕，以后就直接利用其通讯即可，参数设置只需设置一次，之后会保存住。

蓝牙串口打印机模块使用说明微型串口打印机内嵌蓝牙打印机模块，实现蓝牙设备、上位机PC、笔记本或PDA等通过蓝牙实现无线打印，原串口打印机无需关心蓝牙协议，应用简单，可靠稳定。

1、工作模式示意图：2、工作模式说明：A、打印机工作在从模式加电后，打印机蓝牙模块工作在从模式，处于等待配对、连接状态。

主端设备查找、配对蓝牙打印机，配对成功后，即可向蓝牙打印机发起连接。

连接成功后，主端设备串口（或虚拟串口）与蓝牙打印机UART口形成透明传输，可以开始打印。

打印完成，主端设备断开蓝牙链路。

串口打印机忙时，可通过RTS向蓝牙模块的CTS引脚发送高电平，蓝牙模块检测到CTS脚的高电平后，停止向打印机发送数据，直至打印机将CTS置低。

B、打印机工作在主模式打印机蓝牙模块预先绑定上位机蓝牙设备地址，双方PIN码一致。

加电后，打印机蓝牙模块工作在主模式，自动连接绑定的设备。

连接成功后，主端设备串口（或虚拟串口）与蓝牙打印机UART口形成透明传输，可以开始打印。

打印完成，可始终保持蓝牙链路，随时进行打印，如需断开蓝牙，关闭打印机模块电源。

串口打印机忙时，可通过打印机的BUSY脚向蓝牙模块的CTS引脚发送高电平，蓝牙模块检测到CTS脚的高电平后，停止向打印机发送数据，直至打印机将CTS置低。

C、灵活转换打印机工作模式用户可通过A T指令，灵活设定蓝牙打印机的工作模式、串口参数。

可定制专用的蓝牙模块功能，如：用拨码开关控制打印机工作模式。

可定制专用的蓝牙模块功能，如：用拨码开关控制打印机的串口参数。

可定制专用的蓝牙模块功能，如：用拨码开关控制蓝牙打印机是否可见，是否可被配对。

出厂默认参数：工作模式：从模式；串口参数：9600，N，8，1 ；设备名称：GuoChun ；PIN码：000000003、模块引脚定义和外形尺寸（单位：mil 100mil=2.54mm）：图2：贴片式打印机模块引脚定义与外形尺寸(12.25mm×19.6mm)引脚描述PIN名称定义说明NO.1 GND GND Ground7 UART_TXD CMOS Output UART Data Output8 UART_RXD CMOS Input UART Data Input9 UART_CTS CMOS Input UART Clear To Send10 UART_RTS CMOS Output UART Request To Send12 GND GND Ground13 VCC Input Power Supply Input (2.7V~ 3.3V)14 GND GND Ground15 PIO5 输出信号看门狗输出信号，未建链800MS，建链后200MS18 SPI_MOSI CMOS Input 固件升级19 SPI_CSB CMOS Input 固件升级20 SPI_CLK CMOS Input 固件升级21 GND GND Ground22 SPI_MISO CMOS Output 固件升级23 RESET CMOS Input 复位(高电平)25 PIO9 输入信号断链控制（由低到高脉冲断链）28 PIO3 输出信号建链指示，高：未建链，低：已建链29 PIO2 输出信号建链指示，高：已建链，低：未建链33 GND GND Ground35 ANT ANT 天线输出36 GND GND Ground4、引脚说明：A、PIO功能引脚PIO2：建链指示输出：高电平（链路已经建立，串口透明，可以打印）；低电平（链路没有建立，串口不透明，无法打印）。

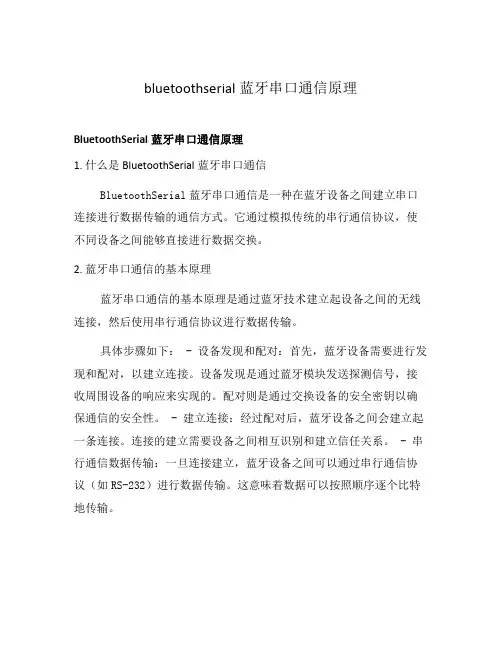

bluetoothserial蓝牙串口通信原理BluetoothSerial蓝牙串口通信原理1. 什么是BluetoothSerial蓝牙串口通信BluetoothSerial蓝牙串口通信是一种在蓝牙设备之间建立串口连接进行数据传输的通信方式。

它通过模拟传统的串行通信协议，使不同设备之间能够直接进行数据交换。

2. 蓝牙串口通信的基本原理蓝牙串口通信的基本原理是通过蓝牙技术建立起设备之间的无线连接，然后使用串行通信协议进行数据传输。

具体步骤如下： - 设备发现和配对：首先，蓝牙设备需要进行发现和配对，以建立连接。

设备发现是通过蓝牙模块发送探测信号，接收周围设备的响应来实现的。

配对则是通过交换设备的安全密钥以确保通信的安全性。

- 建立连接：经过配对后，蓝牙设备之间会建立起一条连接。

连接的建立需要设备之间相互识别和建立信任关系。

- 串行通信数据传输：一旦连接建立，蓝牙设备之间可以通过串行通信协议（如RS-232）进行数据传输。

这意味着数据可以按照顺序逐个比特地传输。

3. BluetoothSerial蓝牙串口通信的协议BluetoothSerial蓝牙串口通信采用了一种特殊的串行通信协议，即RFCOMM（Radio Frequency Communications）。

RFCOMM协议在蓝牙设备之间建立虚拟的串行端口，并在这些端口之间进行数据传输。

RFCOMM协议使用了一个称为L2CAP的底层协议来提供数据分段和重新组装的功能。

同时，RFCOMM也提供了多通道的支持，可以在同一设备之间同时建立多个串行通信通道。

4. BluetoothSerial蓝牙串口通信的应用BluetoothSerial蓝牙串口通信在各种设备和场景中得到广泛应用。

以下是一些常见的应用案例： - 蓝牙耳机和音箱：允许用户通过蓝牙连接手机或其他音频源，无线听取音乐和通话。

- 蓝牙打印机：实现手机或电脑与打印机之间的无线数据传输和打印功能。

杰越蓝牙无线串口使用说明书深圳市杰越科技有限公司Jyoo Science and Technology(Shen Zhen)CO.,LTD版权声明深圳市杰越科技有限公司保留所有权利深圳市杰越科技有限公司保留在不事先通知的情况下，修改本说明书中的产品和产品规格等文件的权利。

深圳市杰越科技有限公司不承担使用本手册或本产品不当，所造成直接的，间接的，附带的或相应产生的损失或责任。

深圳市杰越科技有限公司拥有本说明书，以及本说明书描述的产品的产权。

未经授权，不得直接或者间接地复制，制造，加工，本产品及相关部件。

目录一、模块简介 (3)1、产品概述 (3)2、电路接口 (3)二性能参数 (4)三、使用方法 (4)1、参数配置 (5)2连接 (6)一、模块简介1、产品概述这是一款通用型的蓝牙无线数据传送模块，采用集成的蓝牙核心模块，核心模块设计采用了CSR公司的蓝牙芯片，V2.0协议标准。

该无线串口模块结构紧凑，自带高效板载天线，可以与各种蓝牙适配器配对使用。

2、电路接口5V逻辑电平接口和3.3V逻辑电平接口，电源指示灯，状态指示灯（闪烁表示配对中），如下图所示二、性能参数供电电压：+3.3V/+5V通信距离：连接距离5到6米以内，数据传输具体10米以内频段：2.40GHZ~2.48GHZ，ISM Band蓝牙协议：Blue Tooth V2.0协议标准功率等级：Class2（+6dBm）接收灵敏度：-85dBm工作温度：-40℃~+105℃参考功耗：等待搜索时35mA连接上是约8mA三、使用方法以本店的蓝牙适配器和该蓝牙串口模块配对为例，介绍该模块的使用方法。

下图是本店的蓝牙适配器蓝牙适配器注意:使用该模块时候，你的电脑必须自带蓝牙驱动，支持蓝牙2.0协议标准。

3.3.11参数配置通过串口与电脑连接，再通过串口调试助手给模块发送命令可以配置模块的一些参数，具体的配置方式如下：1）、测试通讯：发送AT命令，返回ok2）更改波特率模块默认的波特率是9600发送AT+BAUD1返回OK1200发送AT+BAUD2返回OK2400……BAUD1------------1200BAUD2------------2400BAUD3------------4800BAUD4------------9600BAUD5------------19200BAUD6------------38400BAUD7------------57600BAUD8------------115200BAUD9------------230400A--------------------460800B--------------------921600C--------------------1382400不建议使用超过115200的波特率，因为大多系统都没有提供高于115200的波特率，PC机也是如此，波特率设置超过115200以后，电脑无法使用，要使用波特率高于115200的系统才能重新发AT命令设置低的波特率，否则无法恢复低波特率了。

HC-04蓝牙串口通信模块用户手册V1.0软件版本：HC-04V1.0硬件版本：V1.0发布日期2020年03月16日修改记录HC-04蓝牙串口通信模块是新一代的基于V2.1（SPP）经典蓝牙协议和V4.0（BLE）蓝牙协议的双模数传模块。

无线工作频段为2.4GHz ISM，调制方式是GFSK。

模块发射功率为3dBm，接收灵敏度为-90dBm。

模块采用邮票孔封装方式，可贴片焊接，模块大小18.5mm×13mm×2.2mm，很方便客户嵌入应用系统之内。

产品尺寸管脚定义HC-04模块适用于贴片焊接，共有16个引脚，板载PCB天线，引脚具体定义如下表：引脚定义I/O方向说明1GND模块公共地2VCC输入电源脚，要求直流3.3V电源，供电电流不小于200mA 3TXD输出UART输出口，3.3V TTL电平4RXD输入，弱上拉UART输入口，3.3V TTL电平5NC悬空6NC悬空7NC悬空8NC悬空9PB1输出模块连线指示，连线前为高电平，连线后输出低电平。

10PB2输入，下拉AT指令设置脚（注②）11PB3输出模块指示灯输出脚（注①）12PB4输入，弱上拉AT指令设置脚（注③）13NC悬空14NC悬空15NC悬空16RST输入，弱上拉模块复位脚，要求不小于100ms的低电平进行复位注①：模块指示灯输出脚，高电平输出，接LED时请串接电阻。

连线前，LED快闪。

连线后，LED常亮。

注②：输入脚，内部下拉。

在连线状态下，此脚接高电平，可以进入AT指令设置模式；此脚接低电平（或者悬空），返回到串口透传模式。

注③：输入脚，内部弱上拉。

在连线状态下，此脚接低电平，可以进入AT指令设置模式；此脚接高电平（或者悬空），返回到串口透传模式。

电气特性：参数测试条件参考值工作电压-DC3.0V~3.6V工作电流BLE未连接20mA~60mA变化已连接约22mA SPP未连接20mA~60mA变化已连接约30mA模块参数设置AT指令AT指令用来设置模块的参数，模块在未连线状态下可以进行AT指令操作，连线后进入串口透传模式。

HC-08蓝牙4.0BLE串口模块用户手册目录一.模块介绍1.1特点简介 (3)1.2基本参数 (3)1.3电气特性 (3)1.4系列产品 (4)二.连接通讯说明2.1模块工作原理简单介绍 (4)2.2模块MCU等设备的连接通讯 (4)2.3模块之间的连接通讯 (5)2.4模块与手机的连接通讯 (5)2.5模块与PC的连接通讯 (5)三.快速测试3.1参数架与模块连接 (6)3.2通讯测试 (6)四.开发利用4.1模块尺寸和引脚定义 (7)4.2嵌入方式 (9)4.3参考连接电路 (10)五.AT指令5.1模块参数设置AT指令 (11)5.2指令集总 (11)5.3指令说明 (12)低功耗模式下模块的工作电流情况 (20)六.关于汇承6.1公司简介 (21)发布日期：2017-08-18软件版本：HC-08V3.12017-07-07硬件版本：V2.02016-05-31更新内容序号更新内容时间1更新“A T+VERSION”指令2014.08.222更新“A T+BAUD”指令2014.08.223增加“A T+RX”指令2014.08.224增加“A T+DEFAUL T”指令2014.08.225增加“A T+RESET”指令2014.08.226增加“A T+ROLE”指令取消原34引脚设置角色功能2014.08.227更新“A T+VERSION”指令2014.08.228更新“A T+BAUD”指令2014.08.229增加“A T+RFPM”指令2014.08.2210增加“A T+CONT”指令2014.08.2211增加“A T+A VDA”指令2014.08.2212增加“A T+TIME”指令2014.08.2213增加“A T+CLEAR”指令2015.07.3014增加“A T+LED”指令2016.09.1515增加“A T+AINT”指令2016.09.1516增加“A T+CINT”指令2016.09.1517增加“A T+CTOUT”指令2016.09.1518增加“A T+LUUID”指令2016.09.1519增加“A T+SUUID”指令2016.09.1520增加“A T+TUUID”指令2016.09.1521删除“A T+TIME”指令2016.09.1522修改低功耗模式的描述2017.04.1823修复不能自动进入低功耗的问题2017.07.0724增加17脚（P1.1）作为连接指示输出2017.07.0725增加“AT+AUST”指令2017.07.071.1特点简介HC-08蓝牙串口通信模块是新一代的基于Bluetooth Specification V4.0BLE蓝牙协议的数传模块。

蓝牙串口模块使用说明出厂默认参数：从机，波特率：9600，N，8，1。

配对密码：1234；如要需要主机模式，请下单时注明。

二、AT命令集如下：1、测试通讯发送：AT（返回OK，一秒左右发一次）返回：OK2、改蓝牙串口通讯波特率发送：AT+BAUD1返回：OK1200发送：AT+BAUD2返回：OK2400……1---------12002---------24003---------48004---------96005---------192006---------384007---------576008---------1152009---------230400A---------460800B---------921600C---------1382400不建议用在超过115200的波特率，信号的干扰会使系统不稳定。

设置超过115200后用电脑无法使用，要用单片机编程于高于115200才能使用此波特率和重新发AT命令设低波特率用AT命令设好波特率后，下次上电使用不需再设，可以掉电保存波特率。

3、改蓝牙名称发送：AT+NAMEname返回：OKname参数name：所要设置的当前名称，即蓝牙被搜索到的名称。

20个字符以内。

例：发送AT+NAMEbill_gates返回OKname这时蓝牙名称改为bill_gates参数可以掉电保存，只需修改一次。

PDA端刷新服务可以看到更改后的蓝牙名称。

4、改蓝牙配对密码- 1 -发送：AT+PINxxxx返回：OKsetpin参数xxxx：所要设置的配对密码，4个字节，此命令可用于从机或主机。

从机则是适配器或手机弹出要求输入配对密码窗口时，则手工输入此参数就可以连接从机。

主机则是在用主蓝牙模块连数码相机时，数码相机是从机，找到相机的配对密码，再设入主蓝牙模块，则主蓝牙模块就可以自动连接相机。

例：发送AT+PIN8888返回OKsetpin这时蓝牙配对密码改为8888，模块在出厂时的默认配对密码是1234。

Blue t ooth V4.2 BLE RS-422/485 Serial AdapterModel: BLE-485C1.Package content:BLE RS-422/485 adapterWhite Box Dimension: 11 x 6 x 5 (cm)Total Package Weight: 105 gPackage Contents:●BLE 422/485 adapter x 1●A4 User manual x 1●Mini USB Cable x 12.Profile:2.1 Top view:LED Status Description Data LED flashData transmission Data LED solid onNo data transmission Link LED solid onBLE Link1Link LED flashNo Link Data & Link LED solid onOTA Mode2.Rear view:SetupModbusStop BitParityRoleBaud RateDIP9DIP8DIP7DIP6 DIP5DIP4DIP3 DIP2 DIP10: Switch 1:Command 0: Normal 1: Add CRC RS485 only0: 11: 200: None 01: Odd 10: Odd 11: Even0:Slave 110:2400111:4800000:9600001:19200010:38400011:57600100:115200101:230400Remark:1.000000000 by default, in red bold character2.The GATT service and AT command will support more settings than the DIP switch,please check the page 4 section 5 and page 5 section 6.3.Power supply:3.1 Voltage: 5~27 VDC, Don’t exceed the limit.3.2 There’re 3 ways to power the adapter: Mini USB, Terminal Block and pin9 of DB9,please choose one. Don’t power the adapter by more than two sources.3.3 The mini USB cable is inside the standard package.4.Specifications:4.1 Default value: (BLE Peripheral)●Baud rate: 9,600 bps ●Data bit: 8DIP Switch▲RS-485▼RS-422Terminal Block●Parity: none●Stop bit: 1●Flow control: none●Device Name: BLE 4854.2 COM port:●Baud Rate: 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4/460.8/921.6 Kbps●Parity: none/even/odd●Stop bit: 1/1.5/2●Data bit: 7/8Remark: The GATT service and AT command will support all the functions, please check the page 4 section 5 and page 5 section 6.4.3 Range: max. 50 m in open space4.4 TX Power: Max. 3 dBm4.5 RX Sensitivity: -89 dBm typical4.6 TX current consumption of 15.6 mA (radio only, 0 dbm)4.7 Operation Temperature: –40 °C to +70 °C4.8 Dimensions: 81.6 mm (L) x 31.75 mm (W) x 17 mm (H)4.9 Antenna Gain: max. 2 dBRemark: All contents are subject to change without notice.5.GATT Service:5.1 Architecture:SERIAL456The command will need 200ms delay.(Default)1One stop bit.2Two stop bits.Inquire the current setting.VERSION=This command is used to inquiry the firmware version.Inquire the version codes.7.RS-485 Wire connection8.APP Download:Android: iOS:APP Sample code: Please contact the supplier for the test sample code. The APP is used for the configuration and the data transmission test.Scan BLE Setup modeScan and select one. Connect and configure Data transmission test.DisconnectTX area RX areaData modeClear dataand log Device listSelect one EnableCentralSetupResetDefaultSerial Port setting: Baud rate, Databit, Stop bit, Parity, flow control.。
