第10章 直流电源自测题填空题1．单相半波整流与桥式整流电路相比，输出波形脉动比较大的是 。
2．电容滤波电路的滤波电容越大，整流二极管的导通角越 ，流过二极管的冲击电流越 ，输出纹波电压越 ，输出直流电压值越 。
3．电容滤波电路中的电容器与负载 联，电感滤波电路中的电感器与负载 联。
电容滤波和电感滤波电路相比，带负载能力强的是 ，输出直流电压高的是 。
4．并联型稳压电路主要是利用 工作在 状态时，电流在较大范围内变化，管子两端的 基本保持不变来达到稳压的目的。
5．串联型稳压电路正常时，调整管工作在 状态，比较放大管工作在 状态，提供基准电压的稳压二极管工作在 状态。
6．在图10.4.4所示的串联型稳压电路中，要改变输出直流电压应调节 电路的 电阻，输出电压最大时应将 电阻调至 。
7．如题10.1.7图所示的电路，已知1240ΩR =，2480ΩR =。
（1）1R 上的电压为 V ，2R 上的电压为 V 。
（2）输出电压为 V ，输入电压最小应为 V 。
（3）电容1C 的作用是 ，电容2C 的作用是 。
8．串联型稳压电路的控制对象是调整管的 ，而开关型稳压电路是控制调整管的 。
9．串联型稳压电路与开关型稳压电路相比效率高的是 ，主要原因W7805 题10.1.7图是 。
答案：1．单相半波整流电路。
2．小，大，平滑，高。
3．并，串，电感滤波电路，电容滤波电路。
4．稳压二极管，反向击穿，电压。
5．放大，放大，反向击穿。
6．取样，可变，最下端。
7．5，10；15，18；减小纹波和防止自激振荡，抑制高频干扰（消除高频噪声）。
8．管压降，导通、截止时间的比例。
9．开关型稳压电路、开关型稳压电路的调整管工作在开关状态，功率损耗小。
选择题1．理想二极管在单相半波整流、电阻性负载中，其导通角为 。
A ．小于o 180；B ．等于o 180；C ．大于o 180；D ．等于o 360。
2．电感滤波电路常用在 的场合。
科目:模拟电子技术题型:填空题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 稳压电路的主要作用是 稳定输出电压 。
2. 在直流电源中，在变压器副边电压相同的条件下，若希望二极管承受的反向电压较小,而输出直流电压较高，则应采用 倍压 整流电路。
3. 在直流电源中，负载电流若为200mA ，则宜采用 电容 滤波电路。
4. 在负载电流较小的电子设备中，为了得到稳定的但不需要调节的直流输出电压，则可采用 硅稳压或硅二极管 稳压电路或集成稳压电路。
5. 为了适应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。
6. 在电容滤波和电感滤波二者之中， 电感 滤波选用大电流负载。
7. 在电容滤波和电感滤波二者之中， 电容 滤波的直流输出电压高。
8. 具有放大环节的串联型稳压电路在正常工作时，调整管处于 放大 工作状态。
9. 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V ，调整管压降为6V ，整流电路采用电容滤波，则电源变压器次级电压有效值应为 20 V 。
10. 单相桥式整流电路，变压器的副边电压是U 2，则输出电压的平均值 U 0 = 0.9 U 2 。
11. 单相桥式整流电路，变压器的副边电压是U 2，加入电容滤波器后，则输出电压的平均值 U 0 = 1.2U 2 。
12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。
13. 直流电源能将电量变为直流电量，实质上是一种 能量 转换电路。
14. 单相半波整流电路和桥式整流电路相比，在变压器次级电压相同条件下， 桥式整流 电路的输出电压平均值高了一倍。
15. 若变压器次级电压有效值为U 2，每个整流管的反向峰值电压记作U RM ，则半波整流电路的U RM = 22U 。

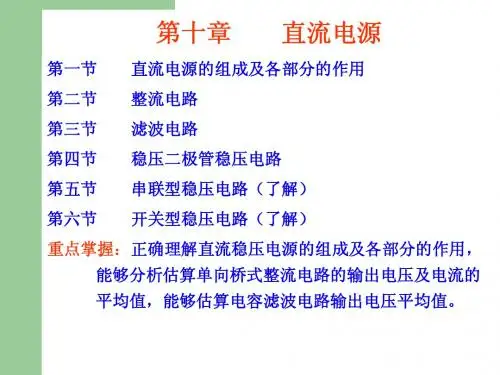

第10章直流电源10.1教学基本要求10.1.1 基本要求（1）掌握单相桥式整流电路的工作原理和主要参数计算，了解单相半波整流电路的工作原理、主要参数计算及二极管的选择（2）掌握电容滤波电路的工作原理和主要参数计算，滤波电容的选择原则，了解电感滤波电路及其它形式的滤波电路的特点及各种滤波器的性能比较（3）理解硅稳压管稳压电路的工作原理，稳压系数和输出电阻的估算，稳压电路中限流电阻R的选择(4)掌握串联型直流稳压电路的组成、工作原理及参数计算，掌握三端固定式输出集成稳压器及其应用,了解三端可调输出集成稳压器及其应用(5)了解开关稳压电路的工作原理及集成开关稳压器及其应用10.1.2 重点难点及考点（1）本章重点单相桥式整流电路的工作原理和主要参数计算，电容滤波电路的工作原理和主要参数计算，串联型直流稳压电路的组成、工作原理及参数计算，三端固定式输出集成稳压器及其应用。
（2）本章难点电容滤波电路的工作原理和主要参数计算，串联型直流稳压电路的组成、工作原理及参数计算。
（3）本章主要考点单相桥式整流电路的工作原理，输出直流电压与输入交流电压有效值间的关系，二极管的选择。
电容滤波电路的主要参数计算，滤波电容的选择。
串联型直558559流稳压电路的组成、工作原理及参数计算。
三端固定式输出集成稳压器及其应用。
1.2典型题型精解10.2 单相桥式整流电路如图10.2.1所示，若输出直流电压U O =9V ，输出直流电流I O ＝1A ，试求：(1) 变压器二次电压有效值U 2； (2) 整流二极管最大反向峰值电压U RM ； (3) 流过二极管正向平均电流I D 。
图10.2.1 题10.2图分析方法：单相桥式整流电路的输出电压的平均值(输出直流电压)2O 9.0U U =，二极管最大反向峰值电压2RM 2U U =，二极管正向平均电流L2O D 45.02R U I I ==，这里的U 2是变压器二次电压有效值。
