快速调试喷墨绘图仪

服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。

安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。

支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。

支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。

2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。

绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。

在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。

然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。

注意：在正常关机后至少要等待十秒以后才能再次开机。

②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。

15“显示器。

推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。

光驱，软驱，17“显示器。

操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。

平台切割喷墨绘图机NEWPOWER INKJET CUTTING-PLOTTER使用说明书(USER MANUAL)2011●1前言感谢您选用平台切割喷墨绘图机！平台切割系列系列可以用来喷绘制并切割复杂的图形和文字，所用材料牛皮纸等，厚度可从30g-350g不等。

平台切割系列系列切割喷墨机不但造型美观雅致，而且精度高、速度快、性能稳定、兼容性强（与HPGL服装CAD切绘软件均可适用！在你使用平台切割喷墨机之前，请仔细阅读本《使用手册》，以确保你能高效、顺利地工作。

如有不明之处，请与当地销售商联系，以寻求进一步的帮助！（平台切割喷墨机及输出软件可以升级的空间很大，对客户提出的个性化的要求，我们会增加和改善机器和软件的功能，本手册如有更改，恕不另行通知。

即时详情请来电咨询本公司）目录第一章：安全须知第二章：使用注意事项2.1机器的使用环境2.2其他注意事项第三章：简介3.1基本介绍3.2系统要求3.3选件及耗材第四章：机器安装4.1安装墨盒4.2安装刀4.3连接电源及电脑4.4安装输出软件到电脑第五章：机器的基本操作5.1操作面板按键功能说明5.2设置功能菜单操作说明第六章：输出软件6.1输出软件界面说明6.2参数设置的后台设定6.3参数设置的纸宽设定6.4参数设置的打印参数6.5参数设置的切割参数6.6参数设置的校正第七章：常见故障及解决办法7.1开机没有反应：7.2开机后小车一直往右边跑，不能停车：7.3 平台切割喷墨机出现乱喷切现象:7.4平台切割喷墨机在工作时喷不出墨：7.5平台切割喷墨机在工作时喷出来的线条不理想：7.6平台切割喷墨机在工作时切割不下刀：7.7平台切割喷墨机在工作时切割的效果不好第一章：安全须知安全须知：请您在使用平台切割喷墨机前仔细阅读以下所有指导；1.将平台切割喷墨机水平安装在地面上，地面倾斜时，绘图机将不能正常工作；2.将安装好后，调节支架上的脚杯高度，直到整机达到水平状态；不要将平台切割喷墨机放在震动或不稳定的地面上；3.请按本机器的额定电压要求联接电源，不要将平台切割喷墨机连接到无稳定电压的插座上，电源不稳定会导致绘图机性能下降，甚至会烧毁电源板；电源不稳定时请安装稳压器；4.电源插头应插到带接地线的电源板上，不要将插头顶端的插针去掉，以保证设备接地。

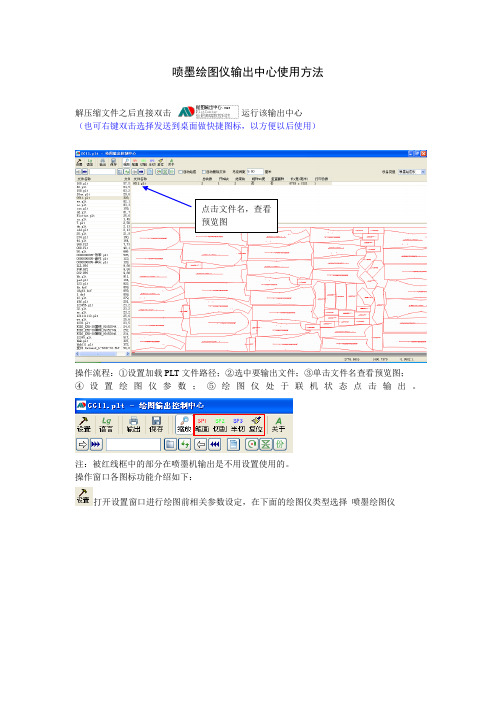

喷墨绘图仪输出中心使用方法解压缩文件之后直接双击 运行该输出中心 （也可右键双击选择发送到桌面做快捷图标，以方便以后使用）操作流程：①设置加载PLT 文件路径；②选中要输出文件；③单击文件名查看预览图； ④设置绘图仪参数；⑤绘图仪处于联机状态点击输出。

注：被红线框中的部分在喷墨机输出是不用设置使用的。

操作窗口各图标功能介绍如下：打开设置窗口进行绘图前相关参数设定，在下面的绘图仪类型选择 喷墨绘图仪点击文件名，查看预览图用于设置输出中心的语言，默认为简体中文。

所有设置参数都准备好，并且绘图仪处于联机状态，点击该按钮实现输出。

是指对当前PLT文件做了修改之后保存。

用于放大缩小查看预览图。

在预览图中双击为全屏显示，框选为局部放大，右键拖动为移屏。

是指关于输出中心的版本。

将输出文件窗口选中的单个文件加入到确认文件输出窗口。

将输出文件窗口里所有的文件加入到确认文件输出窗口。

输入文件名，用于搜索文件点按此键设置文件路径（先在可用硬盘上建立文件夹以存储绘图文件），浏览之后点击确定即可将该文件夹下的所有文件加载到输出中心中。

刷新所设置文件路径内的文件显示。

主要用于刷新显示打开窗口之后再添加到文件夹中的PLT文件，一般新加的文件显示在最后面。

确认文件输出窗口里选中的单个文件移会到输出文件窗口中。

将确认文件输出窗口里所有文件清空。

点按此键设置输出窗口被选文件的绘图起始段和结束段。

将该排料图进行90度旋转。

将该排料图进行上下翻转。

设置该排料图的打印份数。

自动绘图和自动删除文件要同时勾选才可以起作用，用于多个文件连续打印。

一般不使用该功能。

要实现多个文件进行打印，一般讲多个要打印的文件同时加载到待打印区。

是指连续打印出来的两个文件之间的距离。

喷墨绘图仪网络打印方法：1、在连接时将连接绘图仪的网线插在交换机上，并且同一个局域网里的计算机的IP地址都要是手动分配（自动分配可能会造成IP冲突不能正常打印）。

2、在打印时设备类型选择喷墨绘图仪3、在选择网口输出时，端口要选择TCP 192.168.1.110:6020 这里的IP地址是绘图仪里的IP地址（以下图显示IP为例，实际以绘图仪上显示为准）后面的：6020是固定的。

操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。

在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。

a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。

尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。

1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。

2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。

1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。

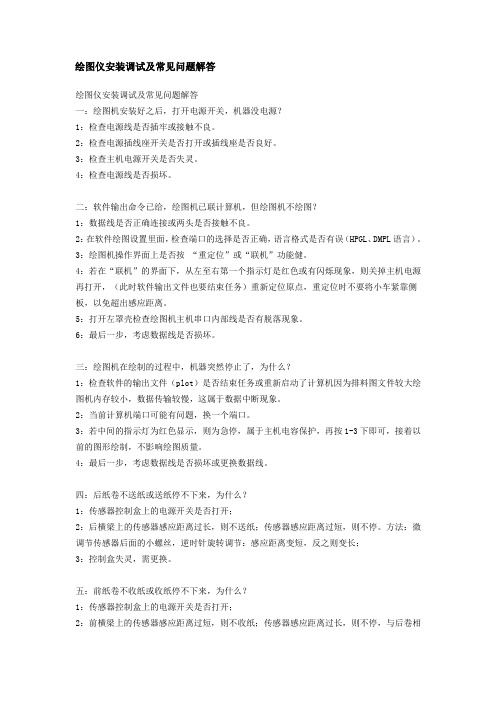

绘图仪安装调试及常见问题解答绘图仪安装调试及常见问题解答一：绘图机安装好之后，打开电源开关，机器没电源？1：检查电源线是否插牢或接触不良。

2：检查电源插线座开关是否打开或插线座是否良好。

3：检查主机电源开关是否失灵。

4：检查电源线是否损坏。

二：软件输出命令已给，绘图机已联计算机，但绘图机不绘图？1：数据线是否正确连接或两头是否接触不良。

2：在软件绘图设置里面，检查端口的选择是否正确，语言格式是否有误（HPGL、DMPL语言）。

3：绘图机操作界面上是否按“重定位”或“联机”功能健。

4：若在“联机”的界面下，从左至右第一个指示灯是红色或有闪烁现象，则关掉主机电源再打开，（此时软件输出文件也要结束任务）重新定位原点，重定位时不要将小车紧靠侧板，以免超出感应距离。

5：打开左罩壳检查绘图机主机串口内部线是否有脱落现象。

6：最后一步，考虑数据线是否损坏。

三：绘图机在绘制的过程中，机器突然停止了，为什么？1：检查软件的输出文件（plot）是否结束任务或重新启动了计算机因为排料图文件较大绘图机内存较小，数据传输较慢，这属于数据中断现象。

2：当前计算机端口可能有问题，换一个端口。

3：若中间的指示灯为红色显示，则为急停，属于主机电容保护，再按1-3下即可，接着以前的图形绘制，不影响绘图质量。

4：最后一步，考虑数据线是否损坏或更换数据线。

四：后纸卷不送纸或送纸停不下来，为什么？1：传感器控制盒上的电源开关是否打开；2：后横梁上的传感器感应距离过长，则不送纸；传感器感应距离过短，则不停。

方法：微调节传感器后面的小螺丝，逆时针旋转调节：感应距离变短，反之则变长；3：控制盒失灵，需更换。

五：前纸卷不收纸或收纸停不下来，为什么？1：传感器控制盒上的电源开关是否打开；2：前横梁上的传感器感应距离过短，则不收纸；传感器感应距离过长，则不停，与后卷相反。

方法：微调节传感器后面的小螺丝，逆时针旋转调节：感应距离变短，反之则变长；3：控制盒失灵，需更换。

警示在开机状态下，严禁将手、脸、头发等靠近到绘图仪的移动部件，如下图：压轮砂轮部件、喷头小车部件、收送纸电机连接部件。

图一压轮砂轮部件图二喷头小车部件图三收送纸电机连接部件在打印期间，严禁手动转动收送纸杆、触摸感应器，防止意外的跳杆、不停的送纸等问题出现。

目录确保安全及正确使用．．．．．．．．．．．．．．．．．．．．．．．．．．．3安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6第一章安装绘图仪．．．．．．．．．．．．．．．．．．．．．．．．．．．．81.1检查附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．91.2技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．101.3各个部件名称及功能．．．．．．．．．．．．．．．．．．．．．．.．111.4装置支架．．．．．．．．．．．．．．．．．．．．．．．．．.．．．15第二章打印前操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．182.1连接到计算机．．．．．．．．．．．．．．．．．．．．．．．.．．．192.2安装USB驱动．．．．．．．．．．．．．．．．．．．．．．．．．．．192.3输出中心安装．．．．．．．．．．．．．．．．．．．．．．．.．．．192.4安装纸张．．．．．．．．．．．．．．．．．．．．．．．．．．.．．202.5安装墨盒．．．．．．．．．．．．．．．．．．．．．．．．．.．．24第三章绘图．．．．．．．．．．．．．．．．．．．．．．．．．．．．.．．253.1绘图中心．．．．．．．．．．．．．．．．．．．．．．．．．．.．．263.2绘图方式及选择说明．．．．．．．．．．．．．．．．．．．．．．．273.3绘图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．283.4网络自动绘图．．．．．．．．．．．．．．．．．．．．．．．．．．323.5设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．333.5.1线宽设置．．．．．．．．．．．．．．．．．．．．．．．．．333.5.2墨头设置．．．．．．．．．．．．．．．．．．．．．．．353.5.3步进设置．．．．．．．．．．．．．．．．．．．．．．．．．363.5.4打印误差设置．．．．．．．．．．．．．．．．．．．．．．．373.5.5喷头间误差设置．．．．．．．．．．．．．．．．．．．．．．383.6绘图精度的调整．．．．．．．．．．．．．．．．．．．．．..．．．403.7文件绘制完成后的操作．．．．．．．．．．．．．．．．．．．．．．41第四章故障处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．424.1故障处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．434.2注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．44确保安全及正确使用•为了保证安全正确地使用该机器，使用之前请仔细阅读该手册。

如何调试喷墨绘图仪一、喷墨机（双喷）设置：1、 Pesolution:150分辨率【按上下方向键进行选择速度调整】2、 Linewidth: 2 线径【此项参数用于调整绘图图型的线宽，数值越大，线宽越粗，按上下方向键可选择数值。

】3、ScaleX1:1.0000横向比例【用于图形的横向校正】4、ScaleY1:1.0000纵向比例【用于图形的纵向校正】5、原点： 2500 【工作起始点设置;原点参考值为2000~3000;可根据绘图幅宽的大小进行加减，按上下方向键调整大小；】6、Cleanout head 【此项为调试、清洗喷头的设置;当绘图模糊不清时按下方向键为清洗喷头】7、Tset Pattern:1 内存测试图【按方上下向键进行选择图形（1-3幅内存图）】8、Parameter 1:126墨盒直线间距调整【此项参数是指1号/2号墨盒在横向（水平方向）的距离通过调整此数值来校正偏差。

根据墨盒间距测试图，按上下方向键调整数值（115--130可调）然后按试绘键画图，直至测试图上126位置的上下线段连接为直线为准;】【注：上下接线向左偏加大数值，反之减小数值；】9、Parameter 2:122墨盒往返程间距【此项参数是指小车向左运动和向右运动的往返接线偏差调整。

根据墨盒向左向右测试图形，按上下方向键调整数值（115--140可调）直至测试图上126位置往返的上下线段连接为直线为准；】【注：上下接线向左偏加大数值，反之减小数值；】10、 Parameter 3:122墨盒斜线间距调整【此项参数是指1号/2号墨盒在横向（水平方向）的距离通过调整此数值来校正偏差。

根据墨盒间距测试图，按上下方向键调整数值（115--140可调）然后按试绘键画图，直至测试图上126位置的上下线段连接为直线为准；】【注：接线向左上角偏加大数值，向左下角偏减小数值;】11、Parameter 4:122小车往返斜线调整【此项参数是指小车向左运动和向右运动的往返接线偏差调整。

喷墨服装绘图仪维修和笔试服装绘图仪维修常见的问题和解决方法咨询雷师傅：137****6331喷墨绘图仪的漏线问题喷墨式绘图仪如果遇到漏线问题，墨盒的问题一般不大，除非用了很长时间，所以首先请检测墨盒板是否有铜粒弹不出现象。

因为客户如果在使用过程中经常取装墨盒就会导致铜粒弹不出或者墨盒损坏，这样就会容易发生漏线，尽量减少墨盒更换频率，另外注意取装方法一定要得当，可以通过更换墨盒和墨盒板进行检测；如果漏线十分严重一般就要考虑更换主板或数据版，或者直接联系我们的售后人员。

2.线条对接不齐如果绘图仪打印线条对接不齐，一般由以下原因引起1）皮带过松。

机器使用时间长了墨车皮带可能会变得松弛，可以通过液晶屏后面的张紧轮进行调整紧固。

2）墨车滚轮损坏。

滚轮损坏后墨车会失去平衡，于是容易出现线条对接不齐现象而且噪音会变大，这样就要及时更换滚轮。

3）绘图中心版本与机器主控版本是否配套，如果不配套就会出现对接不齐，打印速度慢，而且不能调节绘图中心设置等问题，因此一定要确保二者配套，尤其在更换新主板后。

4）主板老化或者发生了短路也可能导致上述问题的发生。

3.轻微打印误差的调节机器在使用过程中如果出现轻微的打印误差，可以通过改变绘图中心的设置进行调节，不过由于机器在出厂前都已测试通过，所以一般情况下客户不用调节参数设置，如果需要调节，请注意一下几点：在绘图中心点击绘图仪设置，打印模式选择-----双向；喷头选择跟机型一致即可；双向打印错位误差的参数选择在0.1----0.9之间，一般默认为0.5；打印图形宽度-----大于文件宽度即可；喷头间误差设置的参数在1,0和-1中选择一个进行打印测试即可。

其他参数一般不用调。

4怎样进入机器的高级菜单调节机器时有时需要进入高级菜单，具体方法是等开机初始化完毕后在触摸屏上依次点击7--1--1352486，进入高级菜单后你会发现子菜单:机型选择，根据实际机型选择即可，如果选择不当就可能会出现超出打印范围报警。

警示在开机状态下，严禁将手、脸、头发等靠近到绘图仪的移动部件，如下图：压轮砂轮部件、喷头小车部件、收送纸电机连接部件。

图一压轮砂轮部件图二喷头小车部件图三收送纸电机连接部件在打印期间，严禁手动转动收送纸杆、触摸感应器，防止意外的跳杆、不停的送纸等问题出现。
