绘图仪操作规程一、引言绘图仪是一种用于绘制图形和曲线的设备，广泛应用于工程、设计、制图等领域。
为了确保绘图仪的正常运行和操作的准确性，制定本操作规程。
二、适用范围本操作规程适用于公司内部所有绘图仪的操作人员。
三、安全注意事项1. 操作人员必须穿戴个人防护装备，如安全帽、防护眼镜等。
2. 在操作绘图仪时，应保持工作区域整洁，避免杂物堆积。
3. 操作人员应熟悉绘图仪的相关安全操作规程，并按照规程进行操作。
4. 绘图仪使用过程中，严禁随意触摸机器内部零部件，以免造成意外伤害。
5. 绘图仪操作完成后，应及时关闭电源，并进行必要的维护和清洁。
四、绘图仪的操作步骤1. 打开绘图仪电源，确保电源线连接稳固。
2. 检查绘图仪的纸张和墨盒是否充足，如不足应及时更换。
3. 打开绘图仪的控制面板，选择所需绘图模式和参数。
4. 将待绘制的图纸放置在绘图仪的工作台上，并调整好位置。
5. 根据绘图仪的操作界面提示，选择开始绘图或打印的指令。
6. 在绘图过程中，操作人员应密切观察绘图仪的运行情况，如有异常应立即停止操作并报修。
7. 绘图完成后，关闭绘图仪电源，并进行必要的清理工作。
五、常见故障处理1. 绘图仪无法启动：检查电源线是否接触良好，电源开关是否打开。
2. 绘图仪打印质量差：检查墨盒是否干涸，纸张是否正确放置。
3. 绘图仪打印速度慢：检查打印参数是否设置正确，墨盒是否需要更换。
4. 绘图仪出现卡纸现象：检查纸张是否过多或堆积不整齐，及时清理纸张堆积。
六、维护保养1. 定期清洁绘图仪的工作台和滑轨，确保其平整和顺畅。
2. 定期更换绘图仪的墨盒和纸张，避免因耗尽而影响正常工作。
3. 绘图仪长时间不使用时，应切断电源并进行覆盖保护，防止灰尘积累。
七、操作培训和考核1. 公司应定期组织绘图仪操作培训，确保操作人员掌握正确的操作方法。
2. 操作人员应参加相关考核，以检验其对绘图仪操作规程的理解和掌握程度。
八、附则1. 本操作规程应由绘图仪操作人员和相关管理人员共同遵守。
服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。
安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。
支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。
支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。
2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。
绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。
在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。
然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。
注意：在正常关机后至少要等待十秒以后才能再次开机。
②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。
15“显示器。
推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。
光驱，软驱，17“显示器。
操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。
平台切割喷墨绘图机NEWPOWER INKJET CUTTING-PLOTTER使用说明书(USER MANUAL)2011●1前言感谢您选用平台切割喷墨绘图机！平台切割系列系列可以用来喷绘制并切割复杂的图形和文字，所用材料牛皮纸等，厚度可从30g-350g不等。
平台切割系列系列切割喷墨机不但造型美观雅致，而且精度高、速度快、性能稳定、兼容性强（与HPGL服装CAD切绘软件均可适用！在你使用平台切割喷墨机之前，请仔细阅读本《使用手册》，以确保你能高效、顺利地工作。
如有不明之处，请与当地销售商联系，以寻求进一步的帮助！（平台切割喷墨机及输出软件可以升级的空间很大，对客户提出的个性化的要求，我们会增加和改善机器和软件的功能，本手册如有更改，恕不另行通知。
即时详情请来电咨询本公司）目录第一章：安全须知第二章：使用注意事项2.1机器的使用环境2.2其他注意事项第三章：简介3.1基本介绍3.2系统要求3.3选件及耗材第四章：机器安装4.1安装墨盒4.2安装刀4.3连接电源及电脑4.4安装输出软件到电脑第五章：机器的基本操作5.1操作面板按键功能说明5.2设置功能菜单操作说明第六章：输出软件6.1输出软件界面说明6.2参数设置的后台设定6.3参数设置的纸宽设定6.4参数设置的打印参数6.5参数设置的切割参数6.6参数设置的校正第七章：常见故障及解决办法7.1开机没有反应：7.2开机后小车一直往右边跑，不能停车：7.3 平台切割喷墨机出现乱喷切现象:7.4平台切割喷墨机在工作时喷不出墨：7.5平台切割喷墨机在工作时喷出来的线条不理想：7.6平台切割喷墨机在工作时切割不下刀：7.7平台切割喷墨机在工作时切割的效果不好第一章：安全须知安全须知：请您在使用平台切割喷墨机前仔细阅读以下所有指导；1.将平台切割喷墨机水平安装在地面上，地面倾斜时，绘图机将不能正常工作；2.将安装好后，调节支架上的脚杯高度，直到整机达到水平状态；不要将平台切割喷墨机放在震动或不稳定的地面上；3.请按本机器的额定电压要求联接电源，不要将平台切割喷墨机连接到无稳定电压的插座上，电源不稳定会导致绘图机性能下降，甚至会烧毁电源板；电源不稳定时请安装稳压器；4.电源插头应插到带接地线的电源板上，不要将插头顶端的插针去掉，以保证设备接地。
绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制图纸、图表、图像等的设备，广泛应用于工程设计、地图制作、艺术创作等领域。
正确操作绘图仪不仅可以提高工作效率，还可以保证绘制结果的准确性和美观度。
本文将详细介绍绘图仪的操作规程，帮助读者正确使用绘图仪。
一、准备工作1.1 确保绘图仪处于稳定位置：绘图仪应该放置在平稳的桌面上，避免晃动或倾斜。
1.2 连接电源和数据线：将绘图仪的电源线和数据线正确连接到电源插座和计算机上。
1.3 打开绘图软件：启动计算机上的绘图软件，确保软件与绘图仪能够正常通信。
二、设置绘图参数2.1 调整绘图仪的画幅：根据实际需要，设置绘图仪的画幅大小和比例。
2.2 选择绘图工具：根据绘图需求，选择合适的绘图工具，如画笔、铅笔、橡皮擦等。
2.3 调整绘图仪的笔触和颜色：根据实际需要，调整绘图仪的笔触大小和颜色，以便绘制出符合要求的图形。
三、绘制图形3.1 使用绘图工具绘制基本形状：根据设计要求，使用绘图工具绘制出基本的几何形状，如直线、圆形、矩形等。
3.2 添加细节和色彩：在基本形状的基础上，逐步添加细节和色彩，使图形更加生动和具有立体感。
3.3 校对和修正：在绘制过程中，及时校对图形的准确性和完整性，发现错误时及时修正。
四、保存和输出4.1 保存绘图文件：在绘图完成后，及时保存绘图文件，以防数据丢失或意外删除。
4.2 输出绘图结果：根据需要，将绘图结果输出为图片、PDF文件或打印出来，以便后续使用或展示。
4.3 清理绘图仪和工作区：绘图完成后，及时清理绘图仪和工作区，保持设备干净整洁。
五、注意事项5.1 避免过度使用绘图仪：长时间使用绘图仪可能导致眼睛疲劳和颈椎疼痛，建议适时休息。
5.2 定期维护绘图仪：定期清洁绘图仪表面和内部零部件，保持设备的正常运行。
5.3 学习绘图技巧：不断学习和提升绘图技巧，可以更好地利用绘图仪完成各种绘图任务。
结语：正确操作绘图仪是提高工作效率和绘图质量的关键。
操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。
在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。
a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。
尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。
1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。
2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。
1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。
山西沁新新信物流服务有限公司平板喷绘机操作规程第一条开机顺序:先开前三个开关，再打开打印软件。
然后打开35V电源跟其它开关。
（送布开关:往上为放车体，往下为放布，中间为停）第二条关机顺序：从后往前依次关闭。
第三条上布时布的两边最好压在两个压轮之间。
把布挣平，拉紧，抬起压杆。
第四条轨道定期加润滑油，地线定期浇盐水第五条冬天室内温度最好不低于20摄氏度，室内湿度不低于40%第六条保持室内清洁，以免灰尘堵塞喷头第七条光栅定期擦拭第八条严禁更改系统时间第九条不能连续打开两次打印软件第十条须打开软件后在打开35v电源开关第十一条冲洗喷头以后一定要保证喷头电路部分的干燥，如果有电路部分有液体或不干燥容易烧掉喷头跟喷头控制板第十二条每次工作完以后都要对喷头进行保养维护（使用保鲜膜与面巾纸包喷头）第十三条Photoshop的模式必须设为CMYK存储为TIFF格式第十四条在机器工作的时候，其它机器严禁访问本机，否则容易出现乱码现象第十五条机器电路所有部分不能带电插拔第十六条机器两边的急停开关不能随意乱动第十七条使用吸尘器清洗喷头时要竖着清洗，不要来回摩擦清洗第十八条打雷时最好关闭机器断电喷绘机喷头的保养技巧喷绘机在使用过程中的喷头堵塞问题，主要是以“预防为主”。
要保持喷头最佳工作状态的最好方法，是每天对喷头做一些适当而有效的日常维护，那将大大减少喷嘴堵塞的可能性。
一：设备安装完毕后，以及设备启用初期对喷头进行的保养维护1 为使喷头进入最佳工作状态，在设备正式开始工作前，请务必用一至二天时间尽最大可能多打印一些画面，最好是CMYK四色全用到，而且在画面的二边都加上C，M，Y，K四色的测试条以确保所有喷头始终处于喷墨状态。
2 喷绘时最好把机器清洗端内的海绵连同其托架一起取出。
二：每天工作完成后如何对喷头进行保养维护1 关闭设备电源2 先用专用清洗液将保湿海绵或保鲜膜清洗干净，然后清洗液倒在其上面。
3 将喷绘机机头移回机器的清洗端并使喷头喷嘴与保湿海绵或保鲜膜紧密结合。
RP-TM 平板系列电脑切割机是专为鞋样/服装/箱包/手袋行业样板切割而设计的自动化数控设备。
切割机采用了自主研发的嵌入式数控系统、美国进口的CPU 和精密的电子元件，其稳定性和操作性达到国内外领先技术水平；切割机采用进口直线导轨结合进囗同步带传动，切割精度完全达到往返原点零误差；切割速度可达60-80cm/s，安全稳定，清晰的双行液晶显示，数控界面美观大方，标准I/O 接口，支持HP-GL 和GP-GL 格式，可连接任意CAD 软件，操作简单易学；目前已广泛使用于制鞋、服装、箱包手袋等行业的样板切割。
RP-TM flatbed series computer cutter is an automated numerical control equipment specially designed for cutting patterns of shoes/garment/case/handbag industry. It adopts a self-developed embedded numerical control system, as well as CPU and precise electronic components imported from the U.S., with its stability and operability reaching a leading technical level at home and abroad. The cutter adopts imported linear rail combined with imported synchronous belt drive, offering a complete zero error cutting prevision for traveling from and to the zero point. The cutting speed can reach up to 60-80cm/s. It is safe and stable, with clear double-line LCD, elegant numerical control interface, standard I/O interface, and supports HP-GL and GP-GL format. The cutter can be connected with any CAD software, and its operation is simple and easy-to-learn. Currently, it is widely applied to the pattern cutting of such industries as shoe-making, garment, case, handbag etc.当您购买了RP-TM 电脑切割机平板系列任何机型后，请务必认真详细阅读本手册，以便您能正确和安全地使用本产品并充分了解它的性能。
操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。
在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。
a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。
尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。
1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。
2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。
1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。

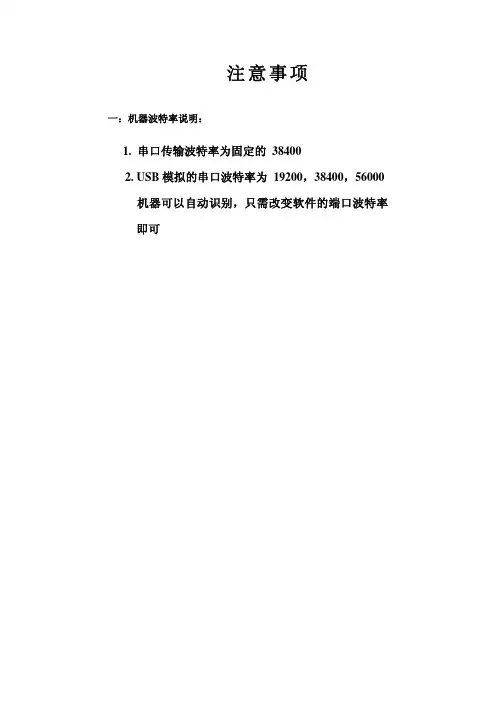

注意事项一：机器波特率说明：1. 串口传输波特率为固定的 384002. USB模拟的串口波特率为 19200，38400，56000机器可以自动识别，只需改变软件的端口波特率即可目录1. 确保安全的使用方法 (1)2. 随机标准附件 (3)3. 安装机器 (5)3.1 安装与连接 (5)3.2 安装刀具 (6)4. 界面特性及USB驱动的安装 (7)4.1 界面特性 (7)4.2 USB驱动的安装 (9)5. PCUT CT 型绘图切割机详细说明 (13)5.1 部件名称及功能 (13)5.2 基本操作 (15)5.3 操作指南 (18)5.4 技术特性 (23)6. 常见故障分析 (24)7. 补偿..................... ......... . (27)8. 刀压对照表..................................................... (28)警示符号说明警告 WARNING操作不当会导致人员受伤或设备受损。
注意 CAUTION操作不当会导致人员受伤或其他物体受损失。
标志符号说明：符号表示使用者需高度重视及注意，三角形内的图样表明应注意的情况，左图表示“小心触电”。
符号表示必须禁止的举动，圆圈内的图样表明了所禁止的动作。
左图表示“不得拆卸”。
警告 WARNING不可使用不符合额定电压的电源。
使用不符合规定的电源可导致火灾或电击。
如机器冒烟，发出异味，杂音等异常情况，请切勿使用。
此种状况下，继续使用会造成火灾或电击。
严禁带电拔电源插头 带电拔插会损坏机器。
确保机器接地 如不接地，会导致电击或者机械故障。
不可对机器拆卸、修理或整改。
这样做可导致火灾或电击，造成人员伤亡。
CAUTION机内不可渗入液体，掉入金属物件等。
这些物体会导致火灾。
不可用手指触摸刀尖。
此举会导致手指受伤。
不可破坏或随意更换原配电源线，不可使电源线过度弯曲、强拉、捆绑及压在重物下。

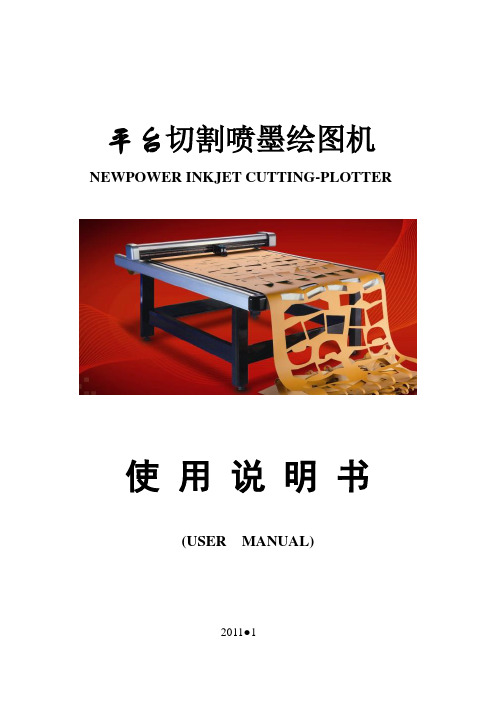

平台切割喷墨绘图机NEWPOWER INKJET CUTTING-PLOTTER使用说明书(USER MANUAL)2011●1前言感谢您选用平台切割喷墨绘图机！平台切割系列系列可以用来喷绘制并切割复杂的图形和文字，所用材料牛皮纸等，厚度可从30g-350g不等。
平台切割系列系列切割喷墨机不但造型美观雅致，而且精度高、速度快、性能稳定、兼容性强（与HPGL服装CAD切绘软件均可适用！在你使用平台切割喷墨机之前，请仔细阅读本《使用手册》，以确保你能高效、顺利地工作。
如有不明之处，请与当地销售商联系，以寻求进一步的帮助！（平台切割喷墨机及输出软件可以升级的空间很大，对客户提出的个性化的要求，我们会增加和改善机器和软件的功能，本手册如有更改，恕不另行通知。
即时详情请来电咨询本公司）目录第一章：安全须知第二章：使用注意事项2.1机器的使用环境2.2其他注意事项第三章：简介3.1基本介绍3.2系统要求3.3选件及耗材第四章：机器安装4.1安装墨盒4.2安装刀4.3连接电源及电脑4.4安装输出软件到电脑第五章：机器的基本操作5.1操作面板按键功能说明5.2设置功能菜单操作说明第六章：输出软件6.1输出软件界面说明6.2参数设置的后台设定6.3参数设置的纸宽设定6.4参数设置的打印参数6.5参数设置的切割参数6.6参数设置的校正第七章：常见故障及解决办法7.1开机没有反应：7.2开机后小车一直往右边跑，不能停车：7.3 平台切割喷墨机出现乱喷切现象:7.4平台切割喷墨机在工作时喷不出墨：7.5平台切割喷墨机在工作时喷出来的线条不理想：7.6平台切割喷墨机在工作时切割不下刀：7.7平台切割喷墨机在工作时切割的效果不好第一章：安全须知安全须知：请您在使用平台切割喷墨机前仔细阅读以下所有指导；1.将平台切割喷墨机水平安装在地面上，地面倾斜时，绘图机将不能正常工作；2.将安装好后，调节支架上的脚杯高度，直到整机达到水平状态；不要将平台切割喷墨机放在震动或不稳定的地面上；3.请按本机器的额定电压要求联接电源，不要将平台切割喷墨机连接到无稳定电压的插座上，电源不稳定会导致绘图机性能下降，甚至会烧毁电源板；电源不稳定时请安装稳压器；4.电源插头应插到带接地线的电源板上，不要将插头顶端的插针去掉，以保证设备接地。
如机器不接地，可能会由于电荷积累过多而产生放电，对人体产生伤害，也可能造成机器元件损毁；5.避免将平台切割喷墨机同影印机，空调或其他大功率设备连接到同一线路上；如果本机与其他大功率设备并联到同一个电源插座上，请确定这些设备所需电源之和不得超过电源插座导线所能负荷的最大电流；6．不要使用毁坏或磨损的电源线；长时间不使用时，将插头从电源插座中拔出；7．清洁平台切割喷墨机前，请拔掉电源插头；不要将液体掉入喷墨切割绘图机内，否则会导致短路而损坏机器；8．除非本机器（使用手册）上有说明，请不要随意修理或拆卸机器；不要堵塞或放置其它物品到机器工作区间内；9．在机器工作时，不要把手伸进平台切割喷墨机、触摸墨车或机器内部器件；第二章：使用注意事项无论你是否熟悉平台系列切割喷墨机，在操作本机器之前也请仔细阅读下列注意事项：2.1机器的使用环境：(1)、平台切割喷墨机的操作温度范围为：0-35摄氏度，不要在强光照射、有辐射或有热能的地方存放或使用本机器。
(2)、平台切割喷墨机在常温下的操作湿度范围为：20%-80%，不要在潮湿多尘的地方使用喷墨机。
因为一旦水汽在机器内凝结，灰尘进入切绘机内部，会造成短路或接触不良而严重影响喷墨机性能。
(3)、避免强电磁干扰或放有磁性的东西在切割喷墨绘图机旁。
.2.2其他注意事项(1)、不要用手去移动墨车，否则会弄坏切割喷墨绘图机。
(2)、除装卸墨盒外，请不要随意拧墨车上的固定螺母。
(3)、不要试图润滑平台切割喷墨机，否则会导致机器失灵。
(4)、使用完平台切割喷墨机后，请将机器用防尘罩盖好，防止灰尘进入。
(5)、避免不必要的频繁开关机器，以免影响电子元器件的性能。
(6)、在平台切割喷墨机过程中，不要将身体靠着平台切割喷墨机或把手放在轨道盖上。
(7)、如需要接入或调整传输信号线，请确认电脑和平台切割喷墨机的电源开关均已关闭。
第三章：简介3.1基本介绍平台系列系列切割喷墨机是可以用来喷绘和切割复杂的图形或文字，具有准确性高，性能稳定，而且速度快，易于操作，造型精致美观等特性。
基本性能指标供纸方式：滚筒式或单张式原点坐标设定：可自行设定原点切绘材质：适用各种牛皮纸等最大切绘速度：1200mm/sec机械解析度：0.025mm/step软体解析度：0.025mm/step距离精度：0.15%或0.1mm最小字元尺寸：5mm*5mm重复精度：≤0.2mm刀压力：50G-500G加速度：5g通讯端口：USB2.0，蓝牙无线传输；处理器/记忆体：采用32Bits DSP技术256Mb内存驱动方式：伺服细分马达驱动切绘提放频率：50次/sec电源：170V/250v 50-60H 300W(max)3.2 软硬件系统要求：要求指令兼容HP-GL指令相容软体：请选用支持HP-GL格式语言；特殊格式可另行订制；硬件系统：要求主流电脑的最低配置以上；3.3 选件及耗材材质：卷筒牛皮纸、单张牛皮纸、厚度为0.05mm-0.25mm的其他材质、HP45墨盒、切纸专用刀；第四章：机器安装4.1 安装前的物品检查，本机器包装内的物品包括:1、主机1件□2、脚架2组□3、横梁4个□4、电源线1条□5、信号传输线1条□6、承纸杆1个□7、原装HP45墨盒(根据机器型号而定) □8、螺钉及螺帽共10枚、内六角扳手2把□9、切纸刀套1个、切割专刀片一盒（5把）□10、本使用手册1本□12、保修卡1份□13、安装光盘1张□4.2 安装支架及主机:（机器的结构如下图所示）(1) 首先安装支架横梁及两边的侧支架。
(2) 固定好整个支架的位置后，将主机平台平稳地放置在支架上，拧紧螺丝。
(3) 利用水平仪测试主机是否水平；如果有偏差，调节支架下的脚杯直至水平。
4.3 装纸：（纸的安装方向如下图所示）将卷纸滚筒套入卷纸筒，首先将卷筒纸以图示的方向套入托纸轴中，移动至合适的位置；推紧两边固定纸芯的夹具，然后旋紧紧固螺丝。
图所示）4.4 安装墨盒打开墨盒包装盒，将墨盒拿在手中适当用力拌动几下，以防墨水有沉积物，然后将墨盒放入墨盒夹内（如下列图所示），注意要将墨盒放至45度斜方向放入，由上至内，不能一次放到位，动作不能太用力，以免损坏内部电子原件；最后用将墨盒顶盖扣上。
4.5 安装刀：(1)首先将安装好在专用的发套内：如图示(2)然后根据纸张的厚度左右旋转刀盖来调节刀头的深浅：(3) 调好刀将刀头后将套固定螺丝钉按箭头方向拧松，然后将固定螺丝钉拧紧。
4.6连接电源及电脑：(1) 确认机器电源开关为关闭状态，开关的[○]端应为按下状态，并确保电源电压为110/220V，连接好电源线。
(2)根据电脑的设置，将USB传输通信线接到机器和电脑相应的端口上，并固定支架上。
同样在操作此步骤之前也要确保机器和电脑的电源为关闭状态。
4.7安装输出软件到电脑：(1) 在机器的包装箱内会有一张光碟，将光碟中的压缩文件复制到电脑存放资料的盘中，然后将文件进解压；打开文件夹，你会看到的图标然后把发送到桌面快捷方式就可以了！(2) 打开切割喷墨电源开关，电脑与绘图机进行初始化连接……（如下图）注意在显示器的右下方，有提示发现新硬，紧接着有以下对话框点击如下图:选择然后点击如下图:选择然后点击（如下图）切割喷墨绘图机驱动程序的路径如下所示：C:\平台喷墨切割绘图机闪电- V2.0\Driver\点击确定图标, 然后点击（如下图）保持默认选项，点击（如下图）最后单击完成图标，完成新硬件向导安装。
打开就会出然下图的对话提示：点击是就可以同步到出厂调好的参数！4.8开机启动机器先开启红色的主电源按键，然后再按一下绿色的启动机器的按键；第五章：机器的基本操作5.1 操作面板按键功能说明5.2 设置功能菜单操作说明：（注：在平台喷墨切割机输出软件的界面的右上角会有一个机器状态的显示屏，调节时要参照显示的数值来操作，祥见6.1输出中心软件界面说明视窗）(1) 设置原点：开机后按4键或6键移动小车到要设定的位置后，按0键进入菜单，按1键原点保存，按5键退出。
(2) 设定纸宽：开机后按0键进入菜单，按9键改为高速然后按4键，将小车移动到机器的最左边。
按7键进入纸宽，再按9键设定，按5键退出，按6键将小车移回来。
(3) 切宽设定：开机后按0键进入主菜单，按3键进入切宽菜单，按4键和6键将小车移动到右边的纸张内，按1键保存为起点。
再按4键和6键将小车移动到纸张的左边的纸张内。
按3键保存为终点。
再按5键退出，。
(4) 笔压和笔速的设定(4.1) 静态调节：开机后按5键进入设置的菜单根据纸张的厚度来设定；按1键是加大刀的压力，3键是减小刀的压力；7键是加刀的速度，按9键是减小刀速度；按5键保存退出。
(4.2) 动态调节：机器在切割作业时，如发现压力不够也可按相应的按键来调节：1键是加大刀的压力，3键是减小刀的压力；按5键保存退出；第六章：输出软件6.1 输出中心软件界面说明（注意：在打开输出软件之前，请确保你的电脑已经和切割喷墨绘图机完好联接，并且切割喷墨绘图机的电源已打开；否则输出软件不能打开！！！）(1) 菜单栏:此项包括本软件的主要功能菜单的设置；(2)工具栏:(2.1) 此按钮的功能是从本输出软件默认的文件夹之外的地方复制绘图文件到默认文件夹内，并显示在文件列表内操作方法:1) 左键单击会出现如上图所示的窗口2) 找到您存放绘图文件的文件夹并选择要绘图或切割的文件；3) 左键点击打开，如果打开成功，系统就会提示如下：4) 此时，导入的文件被追加在文件列表框最下方(2.2) 此按钮是为自动绘图设置的。
左键点此按钮，输出中心就会进入全自动打印模式，并按你的文件处理方式自动处理文件(2.3) 此按钮可以开始喷绘及切割工作;(2.4) 此按钮用于停止当前的喷绘及切割工作;(2.5) 此按钮用于当前选择文件的图形放大显示功能(2.6) 此按钮用于当前选择文件的图形放大显示功能(2.7) 此按钮具有对绘图文件进行提取轮廓的功能，提取的轮廓线会以红色显示在图形显示框内，提取的轮廓线系统默认为切割线。
