第四项：打印头->a是显示打印头的信息b是恢复打印头（用底下的清洁盒来清洁而已）c是更换打印头第三项：查看墨水信息第二项：介质（打印纸roll）->a 介质信息(informttion)b 删除介质(delete)c 移动介质(move)d 切断介质（cut)第一项：打印机设置->a:device setup 设备安装（设置）->tur install=no 卷纸器关other accesries=no 其它关cutter=off 裁刀关lang=automatic 选择格式自动drying time=none 凉干时间可以不要pen check=manual=255plot 笔架检查频率越大越好heaters=none 加热器可选60% 70%等等sleep mode=30秒机器睡眠模式b:i/o setup 网络设置card id 网卡信息card setup 网卡设置->advanced ->reset card （ip 地址重置！）i/o timeout=0.5秒超时等待（好像没用）c:utilities 实用设置->replace ink system 更换户内户外墨水系统track media lgth=no 介质长度跟踪usage->print 打印机器信息->view 显示机器信息menu mode=full 菜单模式=全部calibrations->printhed alignment 打印头精度校准（强烈建议用拔插喷头代替此操作，可关机进行）->color calibration 颜色精度校准->accuracy 重置->restore factory 恢复出厂精度设置->recalibrate create pattern 重量精度……创建……读取reset webaccess paswd 重置网管密码test prints 测试打印头->image quality print ->page1……page4 打印图像品质测试页（最常用的是第一页）statistics 系统配置统计内存硬盘系统版本等default menu 恢复出厂默认设置display contrast 液晶屏高度调整UP OR DOWNclean platen 清洁操作台->automatic clean 自动清洁OFF（介质）->clean now 马上清洁（手动）lens maintenance 更换光敏探头透镜d:inter rip settings 打印设置->start printing=optimize 开始打印时间最优化也可以选立刻开始（immediately）->ink emulation 墨水模式（一般不动）->color calibration=off 颜色校准关->align calibration=off 对齐校准关->black replacem=off 黑色加深->scale=100% 规格缩放（倍数）e:queueing & nesting 队列与拼图->queue mgmt 队列->copies 拷贝份数->more to top 移动到顶层（立刻重新打印）->delete page 删除已打印项->queue =off 队列=关->nest =off 拼图=关（队列开才有此选项）f:hp-gl/2 settings->palette=software 调色板按软件设定->define palette 更改调色板设置-> merge=off 更改重叠线条的宽度g:page format 页面设置->size=inked area 纸张图形尺寸=着墨区（图形后面的空白区会被忽略）->rotate=0 旋转色度=0->margins=smaller 页面边距=小-> normal正常边距extended 简化边距->mirroring=off 画面镜像=关h:demos 机器自带图演示->samples 样品机器自带RGB格式图->palette 控制面板->menu 打印机器设置菜单。
您的位置：欢迎使用HP Designjet 扫描仪我如何...？问题是...告诉我有关...按字母顺序索引hp designjet 在线欢迎使用 HP Designjet 扫描仪此帮助系统将向您介绍使用 HP Designjet 扫描仪所需的所有信息。
信息大体分为三类；使用每个主题左侧的浏览块选择一个主题。
有关初次复印之前设置系统的说明，请参阅“使用入门”。
另请参阅“如何优化颜色精度”，了解如何确保获得最佳的复印件颜色质量。
另外还有按字母顺序排列的索引（您可从浏览块找到该索引），以帮助您快速查找相关主题。
您可以从浏览块访问 HP Designjet 在线网站提供的有关服务和解决方案的信息。
您也可以参考随扫描仪提供的《快速参考指南》，了解基本的常规操作步骤。
有关 HP Designjet 打印机的用户信息，请参阅随打印机提供的文档。
打印说明法律信息© 2002-2007 Hewlett-Packard CompanyHP Designjet 扫描仪我如何...？问题是...告诉我有关...按字母顺序索引hp designjet 在线我如何...?（一些逐步完成的操作步骤）< 至帮助欢迎页面1. 如何制作复印件？（快速复印，选择模板，输入/输出尺寸，缩放比例，选择介质配置文件，质量，批量，保存副本...）1. 如何扫描到文件？（一般步骤，原件模板，输入尺寸，调整大小，缩放比例，分辨率，质量，批量...)1. 如何从文件打印？（从文件打印，设置和维护打印列表，从计算机删除文件...）如何管理系统上的文件？（浏览文件，移动文件，重命名文件，删除文件，复制文件，复制到 CD/ DVD...）1. 如何使用复印选项和工具？（预览，复印数量，布局，对齐，打印队列...）1. 如何自定义复印工具？（创建原件模板，尺寸预置，创建介质配置文件...）1. 如何维护/恢复系统？（维护，校准，更换部件，恢复，校准触摸屏，重新启动，关机...）1. 如何设置系统？（扫描仪设置选项，首选项，界面选项，统计，网络连接，打印机安装，日期和时间，语言...）1. 如何扫描/复印厚介质？（扫描/复印厚介质，更改插纸槽高度）如何制作复印件？打印说明法律信息© 2002-2007 Hewlett-Packard Company如何...操作维护过程维护过程HP Designjet 扫描仪我如何...？ 问题是...告诉我有关...按字母顺序索引hp designjet 在线 如何...操作维护过程维护过程应完全在单个维护会话中执行，从清洁扫描区开始，到镜头对齐与校准结束。
file:///D|/hydra/ug_loc/fDesignjet WebAccess tool, for information aboutfile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/fOn/Off Power LED(red when instandby)StandbyMessage Displayfile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/fNote: If the short menu isfile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/fCore adaptorsfile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/fand then B as indicated below.The media roll may be very long, rest the spindlehorizontally on a table and load the media on the table.file:///D|/hydra/ug_loc/froll, turn it 180 degrees and slide it back on to the spindle.file:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/f2.T rim the leading edge of the media roll only if it is notstraight. If the amount of media was printed at the end offile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/fMedia can be loaded with the window up or down.file:///D|/hydra/ug_loc/fCarefully insert the roll media edge as shown below.file:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/ffile:///D|/hydra/ug_loc/f。
惠普Designjet 500及800系列大幅面打印机维护保养指南1. 打印机的日常维护及保养1.1为什么需要清洁及维护保养:打印机使用液体的墨水,打印时会在打印机内部产生薄雾, 不久后这些薄雾将会落在打印机内的原件上,或者空气中的粉尘落入机内. 如果不及时清洁,打印机可能因笔架滑动杆阻力过大或传感器过脏等问题而停机. 另外,机器的长期或大工作量使用导致内部的皮带,齿轮,马达等部件磨损. 如果在维护保养时不一次性更换这些到使用寿命的易损件,打印机将不能正常工作.1.2打印机维护保养包含两个部分:12.1. 每月定期进行打印机的清洁及校准,打印机的硬件清洁保养步骤如下：a. 外壳清洁：清洁前必须关闭电源,并拔下电源插头以防触电,禁止用含氨的溶解性液体及有磨损作用的清洁器具清洁.b. 切断打印机与周边设备的电源和数据信号, 清洁时请使用湿海绵或软布以及家用清洁剂.c. 用毛刷等工具将硬件打扫干净.d. 清除机内墨水的残余物.e. 用不起毛的布清洗进纸系统及扫描系统等机械部件上的污垢，对于需要润滑油的部件加规定量的润滑油.1.2.2当打印机的打印量到达系统规定的维护保养周期后(面板出现如下信息),应与HP授权维修中心联系对打印机进行全面保养,其主要内容包括订购维护保养套件并更换套件中包含的所有到使用寿命的易损件,对打印机进行全面的清洁及校准.复位记数器及打印日志等.1. 常见故障解决方法.问题类型排除方法1 不认硫酸纸清洗笔架行传感器2 笔架移动困难. 用不起毛的布清洁笔架滑道3 裁纸刀不能裁纸. 清洁刀片.4 不能识别打印头清洁笔架及打印头接触点.5 喷孔堵塞在打印机的菜单中选择”故障排除”选项,打印机将自动疏通打印头.3. Designjet500及800系列维护保养周期表:Designjet （绘图仪）型号每天打印的平均工作量 (A0图）维护保养周期(笔架移动次数单打印量的统计方法(单位:平米)维护保养套件订购号4. 惠普Designjet 500及800系列维大幅面打印机错误代码表2可继续和不可继续的错误代码可继续的错误：是按“输入键” 可继续的错误。
HP Deskjet D5500 Printer series Windows 帮助HP Deskjet D5500 Printer series目录1如何操作？ (3)2完成 HP Printer 的设置使用一键无线设置和已启用 WPS 的路由器进行无线连接 (5)传统无线连接 (6)USB 连接 (7)安装软件进行网络连接 (7)3开始了解 HP Printer打印机部件 (9)控制面板的功能 (10)4冲印打印文档 (11)打印照片 (12)打印信封 (14)使用特殊介质进行打印 (15)打印网页 (21)6使用墨盒检查估计的墨水量 (29)订购墨水耗材 (30)墨水备份模式 (30)自动清洗墨盒 (31)手动清洁墨盒 (32)更换墨盒 (33)墨盒保修信息 (35)7解决问题HP 支持 (37)设置疑难排解 (38)打印疑难排解 (42)错误 (46)9技术信息通知 (53)技术规格 (53)环保产品管理计划 (54)规范声明 (57)无线规范声明 (61)索引 (65)1目录目录21如何操作？了解如何使用您的 HP Printer•位于第 27 页的“放入介质”•位于第 33 页的“更换墨盒”•位于第 5 页的“使用一键无线设置和已启用 WPS 的路由器进行无线连接”如何操作？3如何操作？第 1 章如何操作？4如何操作？2完成 HP Printer 的设置•使用一键无线设置和已启用 WPS 的路由器进行无线连接•传统无线连接•USB 连接•安装软件进行网络连接使用一键无线设置和已启用 WPS 的路由器进行无线连接要使用 WiFi Protected Setup (WPS) 将 HP Printer 连接到无线网络，您需要具备以下条件：包含启用了 WPS 的无线路由器或访问点的无线 802.11 网络。
具备无线网络支持或网络接口卡 (NIC) 的台式计算机或膝上型电脑。
计算机必须连接到要安装 HP Printer 的无线网络。

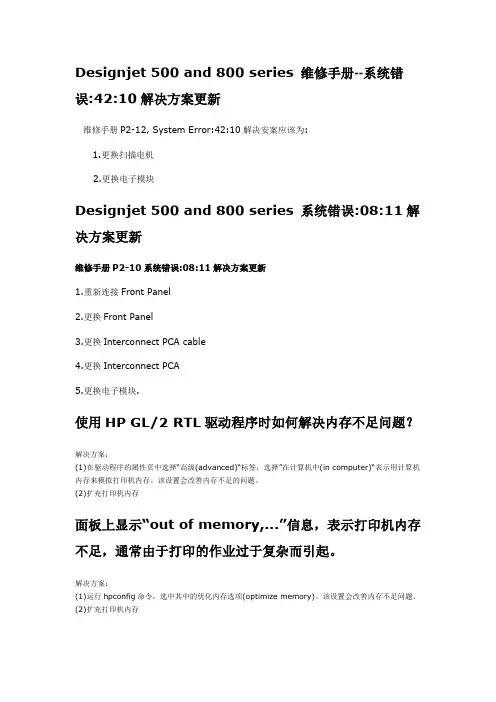

Designjet 500 and 800 series 维修手册--系统错误:42:10解决方案更新维修手册P2-12, System Error:42:10解决安案应该为:1.更换扫描电机2.更换电子模块Designjet 500 and 800 series 系统错误:08:11解决方案更新维修手册P2-10系统错误:08:11解决方案更新1.重新连接Front Panel2.更换Front Panel3.更换Interconnect PCA cable4.更换Interconnect PCA5.更换电子模块.使用HP GL/2 RTL驱动程序时如何解决内存不足问题？解决方案：(1)在驱动程序的属性页中选择“高级(advanced)“标签，选择”在计算机中(in computer)“表示用计算机内存来模拟打印机内存。
该设置会改善内存不足的问题。
(2)扩充打印机内存面板上显示“out of memory,...”信息，表示打印机内存不足，通常由于打印的作业过于复杂而引起。
解决方案：(1)运行hpconfig命令，选中其中的优化内存选项(optimize memory)。
该设置会改善内存不足问题。
(2)扩充打印机内存DesignJet 打印内置样张时速度慢，有什么原因？DesignJet 打印内置样张时速度除了与打印质量设置(最佳、正常、快速)有关外，还与介质类型设置(涂料纸、胶片、光泽纸...)有关。
在Datasheet上标称的打印速度都是涂料纸上打印的速度。
同样的打印质量设置在光泽纸上的打印速度只有涂料纸的一半。
Keyword:print speed,demo,film,coated paper.为什么在autocad 2000中调用HP 驱动程序时，系统报“memory allocation error”错？背景：操作系统是win2000 server 或win2000 professional,且安装了HP 激光打印驱动程序或绘图仪驱动程序，当在autocad 2000中调用HP laserjet drv(r如：laserjet 6L) 或HP designjet drv (designjet 500 42 by hp),系统会报“memory allocation error”错。
HP绘图仪安装过程按顺序点开桌面左下角，开始\设置\打印机和传真继续，点开添加打印机继续，下一步选择连接到此计算机的本地打印机，下一步选择，创建新端口端口类型选择Standard TCP/ I P Port下一步继续，点下一步然后在打印机名或IP地址后边的输入框输入10.173.97.18 端口名自动会出来，不用管它。
继续下一步--------------------------------------------------------------------------插曲如果这时候出现下面这样一个报错处理方法，文件/服务器属性点开后，选择端口那个页面，然后选择报错的这个地址，比如刚才录入的10.173.97.18，我们就选择下图端口为IP_10.173.97.18,选中后，删除端口。
-----------------------------------------------------------------------------插曲结束。
从头来过，一直到下面这个界面，下一步，不再报错这个设备端口是什么无所谓，只要是默认的就行了，直接下一步点完成就会到类似下面界面不要关闭这个界面，放到这里先不动，我们做另外一个操作-----------------------------------------------------------------------------------------------------重新点开始\运行输入\\10.173.97.6\F$如果要输入用户名密码，用户名随便打个什么，密码为空如进入\\10.173.97.6\driver\Print\HP\hp 500复制\\10.173.97.6\driver\Print\HP\hp 500地址，备用。
还回到下面这个界面点开从磁盘安装在厂商文件复制来源框粘贴上刚才复制的\\10.173.97.6\driver\Print\HP\hp 500地址，点确定会看到下面这个界面选中HP Designjet 500 momo 42 点下一步不要设置为默认打印机继续下面这一步要特别注意…….要打印测试页吗？这里一定要选择否，不让浪费纸继续下一步完成然后就会有一个复制文件的过程，可能要等几分钟，复制完程序后台会安装驱动程序，还会卡一会，是正常现象，请耐心等待。

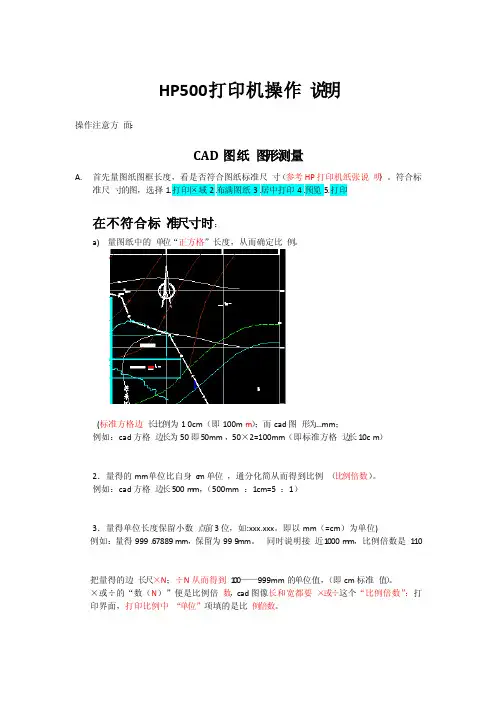

HP500打印机操作说明操作注意方面：CAD图纸图形测量A.首先量图纸图框长度，看是否符合图纸标准尺寸（参考HP打印机纸张说明）。
符合标准尺寸的图，选择1.打印区域2.布满图纸3.居中打印4.预览5.打印在不符合标准尺寸时：a)量图纸中的单位“正方格”长度，从而确定比例。
(标准方格边长比例为10 cm（即100mm）；而cad图形为…mm；例如：cad方格边长为50即50mm，50×2=100mm（即标准方格边长10cm）2．量得的mm单位比自身c m单位，通分化简从而得到比例（比例倍数）。
例如：cad方格边长500m m，（500mm：1cm=5 ：1）3．量得单位长度保留小数点前3位，如:xxx.xxx。
即以mm（=cm）为单位)例如：量得999.67889mm，保留为999mm。
同时说明接近1000m m，比例倍数是1:10把量得的边长尺×N；÷N从而得到100——999mm的单位值，（即cm标准值）。
×或÷的“数（N）”便是比例倍数，cad图像长和宽都要×或÷这个“比例倍数”；打印界面，打印比例中“单位”项填的是比例倍数。
如果cad图像没有方格，可以量图签，比例计算和边长计算方法同上图签标准长、宽值为：长：180mm例如：长180mm，宽40mm，则比例为1: 1（出现小细节变化时，以其中一边为准）B.量（用cad标注工具）CAD图像的长、宽各边长长度，得到具体值（量得的数字按“T”键可转化为m m数值，再乘以比例倍数）。
从而与915X1224作比较等，从而选择适合的纸张型号，更改尺寸。
进入打印界面A.选择打印机（参考HP打印机纸张说明）。
注：选择打印机旁的特性选项，其中自定义特性选项输入纸张长、宽值。

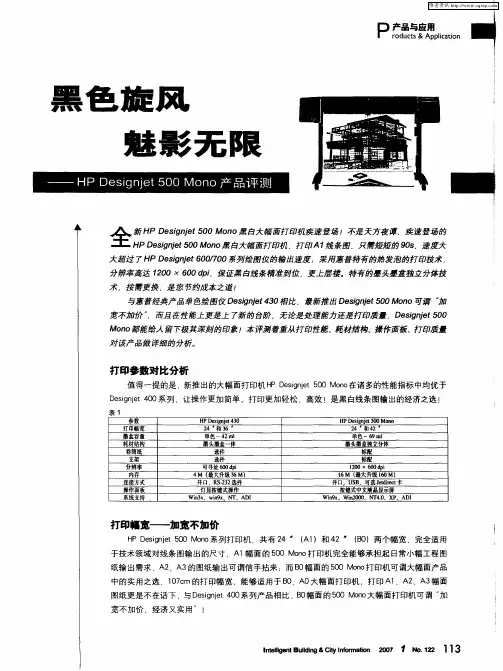

HP Designjet 500绘图仪使用经验大幅面喷墨打印（绘图仪）是现代工程图档的主要输出设备、机电设计、建筑工程和GIS等领域的专业人员对它并不陌生，本文作者使用的HP Designjet 500是一款HP出品比较早的大幅面设备，虽然年代有些久，不过老当益壮，仍能胜任大部分黑白图纸的输出任务。
绘图仪作为一种重要的计算机输出设备，可以通过并行接口或USB接口连接到指定的网络打印适配器上，实现在网络环境下的图文档输出。
Designjet 500（以下简称DJ 500）宽幅喷墨绘图仪（42英寸）主要用于打印CAD工程图、大幅面文档和条幅等，可输出宽达107厘米的大幅面图纸。
DJ 500采用热喷墨打印和色彩分层技术，最大分辨率可达1200dpi，每个墨点能包含200多种色彩。
304个喷嘴和每秒36000次的喷墨频率使得DJ 500的理想打印速度达到了7.9m2/h（DJ 500PS型号）。
在网络应用环境下，网络管理员或本地用户可将绘图仪设置为网络打印机，供网络中的其他工作站使用（如果选用相应型号的Jetdirect打印服务器，DJ 500可以实现真正的网络打印）。
打印管理器可以通过Windows 2000界面下的[开始]->[设置]->[打印机]启动，创建本地打印机或网络打印机。
如果在[安装向导]对话框中选择了[网络打印]，即可连接位于另一计算机上的共享打印设备。
网络连接性能主要参照PC机内置网卡的性能、规格和参数标准。
一、选用和安装合理的介质DJ 500大幅面绘图仪可使用多种不同的打印介质，如描图纸、绘图纸、涂料纸、厚相纸、透明胶片和HP喷墨重磅纸等，如表1所示。
用户能通过绘图仪驱动程序调整页边距、旋转图样和绘制镜像。
利用CAD软件的打印窗口设置打印幅面、尺寸和数量，选择介质类型和进纸方式，最后点击对话框下面的[确定]按钮，即可发送任务到绘图仪。
在这里需要注意，在驱动程序或操作面板中选择的纸张类型，应始终与绘图仪中装入的纸张类型相同或相近，以便获得最佳打印质量。
如果纸张类型不符，将影响打印图像的精度和色彩。
绘图仪操作面板提供了丰富的功能，可进行墨水盒校验、介质装卡校正和中断打印等功能，这些功能都是高精度打印所必需的。
每次更换打印介质后，如果绘图仪检测到进纸时有偏斜，控制面板将会出现提示，要求重装介质，用户可按以下操作顺序调整滚筒介质：（1）装纸时，按操作面板上的向上或向下方向键，选择将要装入的介质类型，直至液晶显示板显示正确的介质，然后按[输出]键，绘图仪探测到介质并自动进纸。
（2）面板出现提示时，提起介质装卡手柄。
（3）将滚筒左右两边的介质拉向自己，直至绷紧，然后校准介质左右边缘，与进纸滚住的边缘对齐。
（4）面板上出现提示时，放下介质手柄。
（5）面板要求合上滚筒护盖时，用手转动滚筒，卷紧松动部分。
确保介质前缘露在护盖外，然后合上护盖。
（6）按向下方向键继续，绘图仪自动修齐介质开始处的若干厘米。
（7）滚筒介质装好后可开始打印。
二、绘图仪设置中的一些问题DJ 500系列绘图仪具备双重通讯协议，支持Windows 9X/NT4.0/2000，UNIX 等系统平台，提供PostScript驱动。
基于Windows或UNIX平台的CAD/CAM应用软件在不添加任何硬件的情况下就能与绘图仪互相融合，通过应用软件的[文件]->[打印]功能直接调用绘图仪驱动程序。
绘图仪支持并行或串行接口。
（1）如果输出任务通过网络直接发送至绘图仪，而并未保存或复制到打印服务器上输出，则必须在安装驱动程序前创建网络端口。
考虑网络负荷，带宽和占用服务器内存等情况，在Windows 2000环境下，可按以下步骤设定绘图仪：[开始]->[设置]->[绘图仪]->[属性]->[高级]->[使用后台打印，以便程序更快地结束打印]，并选择[立即开始打印]单选项。
打印队列处理选择[首先打印后台文档]、[启用打印高级功能]复选框.对齐、空格等，请执行以下步骤：1）打开[属性]窗口并选择[高级]标签。
2）单击[打印处理器]按钮。
3）将[默认数据类型]设置为RAW。
（3）如果在打印较大图形或长幅图档时遇到问题，应确保打印服务器的硬盘至少有1GB可用空间，另外，还可以按以下方法禁打印假脱机程序：[开始]->[设置]->[绘图仪]->[属性]->[高级]->[直接打印到绘图仪]（4）如果打印复杂作业时超时，仅有部分图形被正常打印，且绘图仪请求增加介质。
要解决该问题，可通过绘图仪操作面析的[I/O]菜单增大IN JOB TIMEOUT（打印作业时超时）设置。
对于很复杂的图形，要更改绘图仪的后台打印设置，按以下步骤设置：[开始]->[设置]->[绘图仪]->[属性]->[高级]->[在后台处理完最后一页时开始打印]。
三、打印操作过程如果用户已完成CAD工程图的设计，打印时可按如下步骤：（1）单击CAD应用程序[文件]菜单中的[打印]选项，屏幕上将显示[打印]设定对话框。
（2）在[名称]下拉列表框中选定要使用的DJ 500绘图仪，然后单击[属性]按钮，弹出[页面尺寸]对话框，（打印语言HP-GL/2 HP RTL）。
（3）在[纸张尺寸]标签页中点击[应用程序页面尺寸]下拉列表框，选定适当的页面尺寸。
或者点击[更多尺寸]按钮，手动输入自定义的页面尺寸。
要打印长幅面图档时，首先确定要打印的长幅面（缩放至页面尺寸）的尺寸和比例，然后计算出保持此比例时，CAD应用程序所允许的最大页面尺寸。
如果应用程序未说明，则最大的自定义尺寸宽度为107厘米。
然后，在[纸张尺寸]标签页中点击[更多尺寸]按钮，输入以上计算出的尺寸。
（4）如果应用程序具有[页面设置]功能，可用来检验在[更多尺寸]中输入的尺寸是否已被应用程序采纳。
如果发现自定义页面尺寸不是[更多尺寸]中输入的尺寸，则必须删除这些数据，并输入在[更多尺寸]中使用的尺寸。
使用缩放功能时，选择[适合至此页面]尺寸选项，点击[更多尺寸]按钮，输入缩放至纸张尺寸，即用打印长幅面图档的实际尺寸。
智能缩放ZoomSmart提供以下设置：[适合至此页面]--可将应用程序页面尺寸自动缩放为输入的尺寸。
[使用此缩放比例系数]--确定此比例系数被用于缩放应用程序页面尺寸时，可在此输入此系数。
如果[纸张尺寸]标签页不能找到用户在应用程序中庙宇的纸张尺寸，输入的自定义尺寸。
应与应用程序庙宇的尺寸相同。
通过该框顶部的[名称]下拉式列表，可以选择从[自定义1]到[自定义5]的五种自定义纸张尺寸。
（5）通过应用程序的[打印预览]功能，观察图档文件的图像/文学输出效果。
（6）准备就绪后，开始打印。
小贴士即使到了CAD软件被广泛应用的今天，出于安全性和应用性等方面的考虑，无纸化仍然只是“看上去很美”，除了在计算机中保存电子文件外，大部分企业仍然必须将CAD图档和大量的文档输出到纸介质上，于是，各种各样的大幅面的输出设备就有了用武之地。
早期的大幅面输出设备是平板笔式绘图仪，通过应用软件和驱动程序控制绘图仪的若干支画笔，在摊平的纸面上协同工作绘制图纸。
由于只能输出一些简单的彩色线条图，而且绘图的速度和精度都有限，使用起来又有诸多不便，“笔式绘图仪”（平板式和滚筒式）在让很多七、八十年代的力内老工程师熟悉了“绘图仪”这个名字之后，正逐渐退出历史舞台，取而代之的是喷墨绘图仪，更准确的说是“大幅面喷墨打印机”，从打印原理上讲，“大幅面喷墨打印”和家用、商用的喷墨打印机并无明显区别。
但是，由于幅面、精度、色彩和工作环境等方面的不同，“大幅面喷墨打印机”的技术含金量要高得多，一些大幅面喷墨打印自带内存、硬盘和网络打印服务器，可以实现1200dpi*1200dpi的分辨率，最细的线条只有0.02英寸，能实现照片级的效果，能广泛适应各种介质。
现在市场上常见的大幅面喷墨设备主要由HP、EPSON和富士施乐等厂商提供，对于专业人士来说，这些设备虽然价格不菲，但都物有所值。
大幅面喷墨打印（绘图仪）是现代工程图档的主要输出设备、机电设计、建筑工程和GIS等领域的专业人员对它并不陌生，本文作者使用的HP Designjet 500是一款HP出品比较早的大幅面设备，虽然年代有些久，不过老当益壮，仍能胜任大部分黑白图纸的输出任务。
绘图仪作为一种重要的计算机输出设备，可以通过并行接口或USB接口连接到指定的网络打印适配器上，实现在网络环境下的图文档输出。
Designjet 500（以下简称DJ 500）宽幅喷墨绘图仪（42英寸）主要用于打印CAD工程图、大幅面文档和条幅等，可输出宽达107厘米的大幅面图纸。
DJ 500采用热喷墨打印和色彩分层技术，最大分辨率可达1200dpi，每个墨点能包含200多种色彩。
304个喷嘴和每秒36000次的喷墨频率使得DJ 500的理想打印速度达到了7.9m2/h（DJ 500PS型号）。
在网络应用环境下，网络管理员或本地用户可将绘图仪设置为网络打印机，供网络中的其他工作站使用（如果选用相应型号的Jetdirect打印服务器，DJ 500可以实现真正的网络打印）。
打印管理器可以通过Windows 2000界面下的[开始]->[设置]->[打印机]启动，创建本地打印机或网络打印机。
如果在[安装向导]对话框中选择了[网络打印]，即可连接位于另一计算机上的共享打印设备。
网络连接性能主要参照PC机内置网卡的性能、规格和参数标准。
一、选用和安装合理的介质DJ 500大幅面绘图仪可使用多种不同的打印介质，如描图纸、绘图纸、涂料纸、厚相纸、透明胶片和HP喷墨重磅纸等，如表1所示。
用户能通过绘图仪驱动程序调整页边距、旋转图样和绘制镜像。
利用CAD软件的打印窗口设置打印幅面、尺寸和数量，选择介质类型和进纸方式，最后点击对话框下面的[确定]按钮，即可发送任务到绘图仪。
在这里需要注意，在驱动程序或操作面板中选择的纸张类型，应始终与绘图仪中装入的纸张类型相同或相近，以便获得最佳打印质量。
如果纸张类型不符，将影响打印图像的精度和色彩。
绘图仪操作面板提供了丰富的功能，可进行墨水盒校验、介质装卡校正和中断打印等功能，这些功能都是高精度打印所必需的。
每次更换打印介质后，如果绘图仪检测到进纸时有偏斜，控制面板将会出现提示，要求重装介质，用户可按以下操作顺序调整滚筒介质：（1）装纸时，按操作面板上的向上或向下方向键，选择将要装入的介质类型，直至液晶显示板显示正确的介质，然后按[输出]键，绘图仪探测到介质并自动进纸。
（2）面板出现提示时，提起介质装卡手柄。
（3）将滚筒左右两边的介质拉向自己，直至绷紧，然后校准介质左右边缘，与进纸滚住的边缘对齐。
