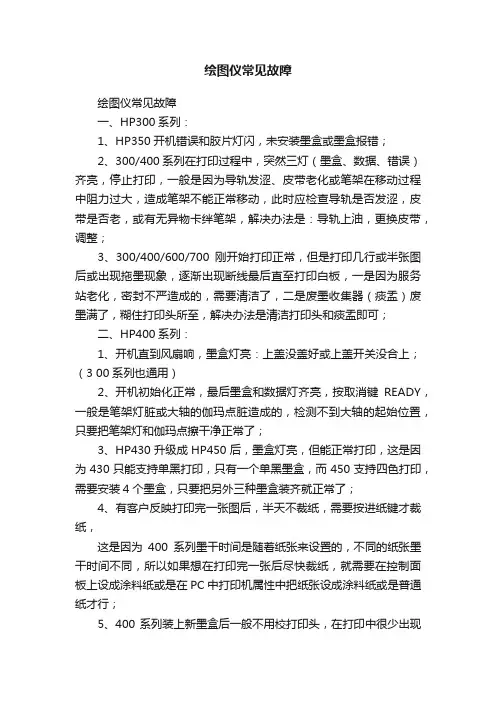

绘图仪常见故障

绘图仪常见故障绘图仪常见故障一、HP300系列：1、HP350开机错误和胶片灯闪，未安装墨盒或墨盒报错；2、300/400系列在打印过程中，突然三灯（墨盒、数据、错误）齐亮，停止打印，一般是因为导轨发涩、皮带老化或笔架在移动过程中阻力过大，造成笔架不能正常移动，此时应检查导轨是否发涩，皮带是否老，或有无异物卡绊笔架，解决办法是：导轨上油，更换皮带，调整；3、300/400/600/700刚开始打印正常，但是打印几行或半张图后或出现拖墨现象，逐渐出现断线最后直至打印白板，一是因为服务站老化，密封不严造成的，需要清洁了，二是废墨收集器（痰盂）废墨满了，糊住打印头所至，解决办法是清洁打印头和痰盂即可；二、HP400系列：1、开机直到风扇响，墨盒灯亮：上盖没盖好或上盖开关没合上；（3 00系列也通用）2、开机初始化正常，最后墨盒和数据灯齐亮，按取消键READY，一般是笔架灯脏或大轴的伽玛点脏造成的，检测不到大轴的起始位置，只要把笔架灯和伽玛点擦干净正常了；3、HP430升级成HP450后，墨盒灯亮，但能正常打印，这是因为430只能支持单黑打印，只有一个单黑墨盒，而450支持四色打印，需要安装4个墨盒，只要把另外三种墨盒装齐就正常了；4、有客户反映打印完一张图后，半天不裁纸，需要按进纸键才裁纸，这是因为400系列墨干时间是随着纸张来设置的，不同的纸张墨干时间不同，所以如果想在打印完一张后尽快裁纸，就需要在控制面板上设成涂料纸或是在PC中打印机属性中把纸张设成涂料纸或是普通纸才行；5、400系列装上新墨盒后一般不用校打印头，在打印中很少出现竖线不直的现象，但是只要出现了，一般是因为光栅和导轨发涩所至，把光栅清洁干净，导轨擦干净并上油一般就能解决，如果解决不了，需进行墨盒校准，黑盒：设定+重新打印，彩盒：重新打印+取消；6、HP450开机后，数据和介质灯亮，按取消键READY，需做精度校准；7、三、600、700系列：1、HP600系列报笔路径错，HP700系列报墨盒路径错，一般是因为导轨发涩、皮带老化或笔架在移动过程中阻力过大，造成笔架不能正常移动，此时应检查导轨是否发涩，皮带是否老，或有无异物卡绊笔架，解决办法是：导轨上油，更换皮带，调整；2、HP600报system error 010011/12表示压纸杆未放下，检查相关联部件，或更换压纸杆；3、HP600系列报system error 0700 0000001表示滴墨板报错，更换滴墨板或在设置里关闭；四、500/800系列：1、现象：报21 Service Station服务站问题五、其它：1、HP DJ2500报system error 020004 000000003，服务站坏；2、HP2500报Incorrect ink system 不正确的供墨系统；unknown ink system 不知道的供墨系统；山东巨力股份有限公司CAD中心(261021) 马伟国笔者所在单位的两台惠普DesignJet600绘图仪,由于使用时间长,经常出现故障。

惠普大幅面绘图仪常见问题与解决方案惠普大幅面绘图仪常见问题与解决方案（上）惠普大幅面绘图仪常见问题与解决方案如下:长沙深澜办公告诉您，一、问：惠普大幅面绘图仪出图速度慢解决方案：遇到打印速度问题的检查方法：1 、打印打印机脱机测试页测试2 、打印驱动程序测试页测试3 、重装驱动，打印驱动测试页测试4 、更换数据线和电脑，打印驱动测试页测试5 、打印一些简单的写字板、记事本或word 文档来测试如果以上测试均正常，建议检查所打印的文件的具体设置，此文档是否已经超过了该打印机的处理能力。

注：如无法打印脱机测试页略过即可。

二、问:惠普绘图仪出现内存不足时如何解决解决方案：1.现象当绘图仪出现内存溢出时，其表现形式为出现打印丢字，丢线，出现全黑页面或直接在液晶屏上显示出“内存不足，数据丢失”的报错信息。

2. 如何解决(1) 低端产品：从控制面板中进入打印机窗口，在打印机图标上单击鼠标右键并点击“打印首选项”，然后进入“高级”页签，将处理文档中的选项选择到“在计算机中处理”。

然后点击确定即可。

(2) 高端产品：当您的驱动版本为：5.35 版时的选择办法：从控制面板中进入打印机窗口，在打印机图标上单击鼠标右键并点击“打印首选项”，然后进入“高级”页签，将处理文档中的选项选择到“避免内存用尽”。

然后点击确定即可。

当您的驱动版本为：6.11 及以上版时的选择办法：从控制面板中进入打印机窗口，在打印机图标上单击鼠标右键并点击“打印首选项”，然后进入“服务”页签，点击“解决软件问题”按钮，将弹出的窗口中选项按下图方式选择。

然后点击确定即可。

如果您的问题仍未能解决，可以尝试降低图象分辨率，或者将打印质量选择成“快速”模式再重新打印。

（注：这样操作可能您的打印质量会下降）三、问：如何解决通信问题，如果您的计算机和绘图仪之间存在通信问题：1 、面板上的接收指示灯不亮。

2 、面板不显示STATUS/RECEIVING 。

3 、您尝试打印时，计算机显示出一个错误信息。

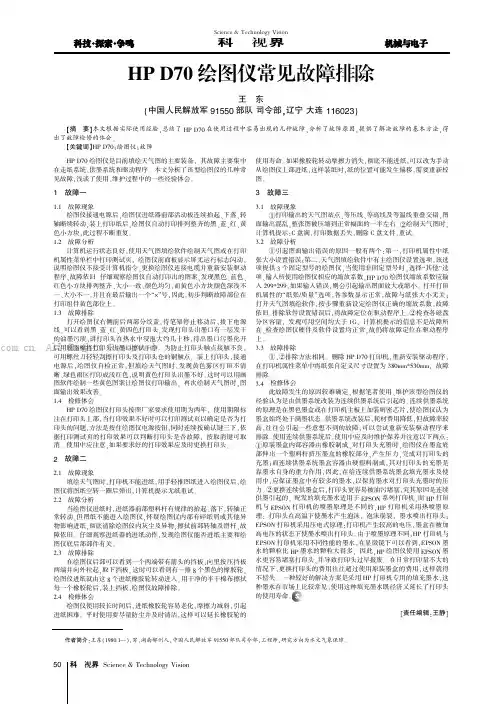

科技视界Science&Technology VisionScience&Technology Vision科技视界HP D70绘图仪是目前填绘天气图的主要装备,其故障主要集中在走纸系统、供墨系统和驱动程序。

本文分析了该型绘图仪的几种常见故障,浅谈了使用、维护过程中的一些经验体会。

1故障一1.1故障现象绘图仪接通电源后,绘图仪进纸器前部活动板连续抬起、下落,转轴断续转动,装上打印纸后,绘图仪自动打印排列整齐的黑、蓝、红、黄色小方块,此过程不断重复。

1.2故障分析计算机运行状态良好,使用天气图填绘软件绘制天气图或在打印机属性菜单栏中打印测试页,绘图仪前面板显示屏无运行标志闪动,说明绘图仪不接受计算机指令,更换绘图仪连接电缆并重新安装驱动程序,故障依旧。

仔细观察绘图仪自动打印出的图案,发现黑色、蓝色、红色小方块排列整齐、大小一致、颜色均匀,而黄色小方块颜色深浅不一、大小不一,并且在最后输出一个“×”号,因此,初步判断故障部位在打印组件黄色部位上。

1.3故障排除打开绘图仪右侧前后两部分绞盖,待笔架停止移动后,拔下电源线。

可以看到黑、蓝、红、黄四色打印头,发现打印头出墨口有一层发干的油墨污渍,讲打印头在热水中浸泡大约几十秒,待出墨口污墨化开后用脱脂棉将打印头出墨口擦拭干净。

为防止打印头触点接触不良,可用螺丝刀轻轻刮擦打印头及打印头仓的铜触点。

装上打印头,接通电源后,绘图仪自检正常,但填绘天气图时,发现黄色雾区打印不清晰、绿色雨区打印成浅红色,说明黄色打印头出墨不好。

这时可以用画图软件绘制一些黄色图案让绘图仪打印输出,再次绘制天气图时,图面输出效果改善。

1.4检修体会HP D70绘图仪打印头按照厂家要求使用期为两年,使用期限标注在打印头上部,当打印效果不好时可以打印测试页以确定是否为打印头的问题,方法是按住绘图仪电源按钮,同时连续按确认键三下,依据打印测试页的打印效果可以判断打印头是否故障,按取消键可取消。

绘图仪通用错误代码0X:YY1X:YY2X:YY3X:YY4X:YY5X:YY这通常指向导致问题的设备。

按恢复操作说明进行操作。

6X:YY文件处理和固件输入/输出模块有问题。

如果通讯配置正确，则这些错误通常指示软件或固件有问题。

通常需要固件修复。

7X:YY通常固件存在问题。

通常需要固件修复。

8X:YY9X:YY存在复杂机械系统问题。

问题原因尚不清楚，有必要进一步解决这些错误。

XX:1Y应由惠普客户支持或在惠普客户支持帮助下执行操作。

XX:0Y用户应执行操作。

XX:Y0 更换部件。

XX:Y1 执行手动操作（应在服务手册中解释）。

XX:Y2 执行自动操作（应在服务手册中解释）。

XX:Y3 关闭打印机。

XX:Y4 升级固件（如果新固件可用）。

XX:Y5 升级系统软件（如果新版本可用）。

0X:YY AND 1X:YY错误消息电子元件错误错误码01:10 电子模块错误。

更换电子模块。

通常是电子模块错误。

更换电子模块。

01:12 电子模块错误执行自动拔除故障过程（固件升级、电子测试、电子配置）。

（错误）固件升级过程中检测到内存问题，遇到陌生的电子模块错误。

有时故障固件升级可以解决问题，但很可能需要更换电子模块。

(警告)电子模块EEPROM 标志显示为空，必须使用笔架EEPROM的内容升级，但是笔架也标志为空。

未执行备份。

这是加工或修复过程中错误的结果。

必须重新配置电子模块。

02:10 笔架错误。

更换笔架。

通常笔架电子元件发生错误。

更换笔架。

04:13 网卡错误。

电源关闭。

网卡常见错误。

关闭打印机，然后再打开。

08:11 前面板错误。

手动调节未检测到前面板。

重新连接前面板。

11:10 笔架跟踪电缆错误。

更换笔架跟踪电缆（笔架跟踪电缆是笔架装置的一部分）。

检测到笔架和主PCA之间通过笔架跟踪电缆的通讯错误。

这通常意味着笔架跟踪电缆有缺陷。

11:11 笔架跟踪电缆错误。

手动调整。

测试故障笔架跟踪电缆的电气连续性，重新连接笔架跟踪电缆。

佳能系列绘图仪常见报错代码佳能系列绘图仪常见报错代码如下：01810104-1000 1000 Bk墨盒基本为空警报01810101-1001 1001 Y墨盒基本为空警报01810102-1002 1002 M墨盒基本为空警报01810103-1003 1003 C墨盒基本为空警报01810112-1004 1004 PM墨盒基本为空警报01810113-1005 1005 PC墨盒基本为空警报01810106-1006 1006 MBk墨盒基本为空警报01810107-1007 1007 MBk2墨盒基本为空警报01810105-1008 1008 Gy墨盒基本为空警报01810107-1009 1009 PGy墨盒基本为空警报01810107-100A 100A R墨盒基本为空警报01810109-100B 100B B墨盒基本为空警报01810108-100C 100C G墨盒基本为空警报00000000-100F 100F 强制供应界线警报0180050-1010 1010 不吐墨喷嘴数警报级别警报01800500-1012 1012 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报01800500-1013 1013 不吐墨检测中打印头L的不吐墨喷嘴过多警报01341221-1100 1100 维护暗箱将满警报01341222-1101 1101 喷雾台将满警报01341223-1221 1221 GARO未支持说明警报01341225-1222 1222 GARO参数个数不正确（没有参数）警报01341231-1223 1223 GARO 省略了不能省略项目警报01341232-1225 1225 GARO 其它警告警报01341233-1231 1231 GARO 未支持说明警报01341234-1232 1232 GARO 参数个数不正确警报01341235-1233 1233 GARO 省略了不能省略项目警报01341236-1234 1234 GARO 数据超出范围警报01341237-1235 1235 GARO 其它警告警报03010000-200A 200A 不能检测到纸宽错误03010000-200B 200B 台板上的位置不正确错误03010000-200C 200C 不能检测到纸张前端错误03010000-200D 200D 不能检测到切纸的后端错误03010000-200E 200E 纸张小于打印机可以运送的最小尺寸错误03010000-200F 200F 纸张大于打印机可以运送的最大尺寸错误03016000-2010 2010 斜行错误03870001-2015 2015 剪切失败错误03010000-2016 2016 供纸中的纸张脱离错误03010000-2017 2017 纸张（右）侧检测错误错误03010000-2018 2018 纸张（左）侧检测错误错误03060200-201E 201E 介质配置工具中的纸盒供纸设置为[否]时，接收到指定纸盒命令错误03861001-2405 2405 无边距打印时，纸张位置不正确错误03861001-2406 2406 数据不适合无边距打印错误03810104-2500 2500 Bk 墨盒为空错误03810101-2501 2501 Y 墨盒为空错误03810102-2502 2502 M 墨盒为空错误03810103-2503 2503 C 墨盒为空错误03810103-2504 2504 PM 墨盒为空错误03810112-2504 2504 PM 墨盒为空错误03810103-2505 2505 PC 墨盒为空错误03810113-2505 2505 PC 墨盒为空错误03810106-2506 2506 MBk 墨盒为空错误03810106-2507 2507 MBk2 墨盒为空错误03810105-2508 2508 Gy 墨盒为空错误03810115-2509 2509 PGy 墨盒为空错误03810107-250A 250A R 墨盒为空错误03810109-250B 250B B 墨盒为空错误03810108-250C 250C G 墨盒为空错误03830104-2520 2520 Bk 未安装墨盒错误03830101-2521 2521 Y 未安装墨盒错误03830102-2522 2522 M 未安装墨盒错误03830103-2523 2523 C 未安装墨盒错误03830112-2524 2524 PM 未安装墨盒错误03830113-2525 2525 PC 未安装墨盒错误03830106-2526 2526 MBk 未安装墨盒错误03830106-2527 2527 MBk2 未安装墨盒错误03830105-2528 2528 Gy 未安装墨盒错误03830115-2529 2529 PGy 未安装墨盒错误03830107-252A 252A R 未安装墨盒错误03830109-252B 252B B 未安装墨盒错误03830108-252C 252C G 未安装墨盒错误03830204-2540 2540 Bk 墨盒ID 错误错误03830201-2541 2541 Y 墨盒ID 错误错误03830202-2542 2542 M 墨盒ID 错误错误03830203-2543 2543 C 墨盒ID 错误错误03830212-2544 2544 PM 墨盒ID 错误错误03830213-2545 2545 PC 墨盒ID 错误错误03830206-2546 2546 MBk 墨盒ID 错误错误03830206-2547 2547 MBk2 墨盒ID 错误错误03830215-2549 2549 PGy 墨盒ID 错误错误03830207-254A 254A R 墨盒ID 错误错误03830209-254B 254B B 墨盒ID 错误错误03830208-254C 254C G 墨盒ID 错误错误03830304-2560 2560 Bk 墨盒EEPROM 异常错误03830205-2548 2548 Gy 墨盒ID 错误错误03830301-2561 2561 Y 墨盒EEPROM 异常错误03830302-2562 2562 M 墨盒EEPROM 异常错误03830303-2563 2563 C 墨盒EEPROM 异常错误03830312-2564 2564 PM 墨盒EEPROM 异常错误03830313-2565 2565 PC 墨盒EEPROM 异常错误03830306-2566 2566 MBk 墨盒EEPROM 异常错误03830306-2567 2567 MBk2 墨盒EEPROM 异常错误03830305-2568 2568 Gy 墨盒EEPROM 异常错误03830315-2569 2569 PGy 墨盒EEPROM 异常错误03830307-256A 256A R 墨盒EEPROM 异常错误03830309-256B 256B B 墨盒EEPROM 异常错误03830308-256C 256C G 墨盒EEPROM 异常错误03830304-2570 2570 Bk 墨盒中墨水不足错误03830312-2571 2571 Y 墨盒中墨水不足错误03830303-2572 2572 M 墨盒中墨水不足错误03830313-2573 2573 C 墨盒中墨水不足错误03830301-2574 2574 PM 墨盒中墨水不足错误03810213-2575 2575 PC 墨盒中墨水不足错误03830306-2576 2576 MBk 墨盒中墨水不足错误03830306-2577 2577 MBk2 墨盒中墨水不足错误03830305-2578 2578 Gy 墨盒中墨水不足错误03830315-2579 2579 PGy 墨盒中墨水不足错误03830307-257A 257A R 墨盒中墨水不足错误03830309-257B 257B B 墨盒中墨水不足错误03830308-257C 257C G 墨盒中墨水不足错误03810204-2580 2580 Bk 墨盒余量不足错误03810201-2581 2581 Y 墨盒余量不足错误03810202-2582 2582 M 墨盒余量不足错误03810203-2583 2583 C 墨盒余量不足错误03810212-2584 2584 PM 墨盒余量不足错误03810213-2585 2585 PC 墨盒余量不足错误03810206-2586 2586 MBk 墨盒余量不足错误03810206-2587 2587 MBk2 墨盒余量不足错误03810205-2588 2588 Gy 墨盒余量不足错误03810215-2589 2589 PGy 墨盒余量不足错误03810207-258A 258A R 墨盒余量不足错误03810209-258B 258B B 墨盒余量不足错误03810208-258C 258C G 墨盒余量不足错误03810204-2590 2590 Bk 墨盒余量不足错误03810201-2591 2591 Y 墨盒余量不足错误03810202-2592 2592 M 墨盒余量不足错误03810203-2593 2593 C 墨盒余量不足错误03810212-2594 2594 PM 墨盒余量不足错误03810213-2595 2595 PC 墨盒余量不足错误03810206-2596 2596 MBk 墨盒余量不足错误03810206-2597 2597 MBk2 墨盒余量不足错误03810205-2598 2598 Gy 墨盒余量不足错误03810215-2599 2599 PGy 墨盒余量不足错误03810207-259A 259A R 墨盒余量不足错误03810209-259B 259B B 墨盒余量不足错误03810208-259C 259C G 墨盒余量不足错误03130031-260E 260E 盖帽检测异常错误03130031-260F 260F 盖帽基准面错误错误03130031-2618 2618 VH 电压异常错误错误03800100-2800 2800 电压异常错误错误03800101-2800 2800 没有安装打印头（R）错误03800300-2801 2801 打印头（R）DI 纠正失败错误03800301-2801 2801 打印头（R）DI 纠正失败错误03800200-2802 2802 安装了不正确打印头（R）错误03800201-2802 2802 安装了不正确打印头（R）错误03800400-2803 2803 安装了不正确打印头（R）错误03800401-2803 2803 打印头（R）的EEPROM异常错误03800200-2804 2804 打印头R 被左右相反的安装错误03800201-2804 2804 打印头R 被左右相反的安装错误03800202-2807 2807 打印头R 被左右相反的安装错误03800101-2808 2808 打印头L不存在错误03800102-2808 2808 没有安装打印头L 错误03800301-2809 2809 打印头L 的DI纠正失败错误03800302-2809 2809 打印头L 的DI纠正失败错误03800201-280A 280A 安装了不正确的打印头L 错误03800202-280A 280A 安装了不正确的打印头L 错误03800401-280B 280B 打印头L 的EEPROM 异常错误03800402-280B 280B 打印头L 的EEPROM 异常错误03800500-280C 280C 不吐墨检测中不吐墨喷嘴过多警报03800501-280D 280D 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报03800502-280E 280E 不吐墨检测中打印头L的不吐墨喷嘴过多警报03800200-2811 2811 打印头版本不同错误03800201-2812 2812 打印头（R）版本不同错误03800202-2813 2813 打印头L版本不同错误03841201-2816 2816 维护暗箱EEPROM 异常错误03841201-2817 2817 维护暗箱ID错误错误03841101-2818 2818 无维护暗箱错误03841001-2819 2819 维护暗箱已满错误01841001-281A 281A 维护暗箱的剩余容量不够执行清洗任务错误03841001-281B 281B 维护暗箱的剩余容量不够执行完成各个清洗任务错误03010000-2820 2820 打印头定位不能调整错误03010000-2821 2821 不能进行LF调整错误03010000-2822 2822 不能进行偏芯修正错误03010000-2823 2823 打印头检查错误错误03010000-2824 2824 不能进行光轴调整错误01861003-2902 2902 硬盘的无剩余空间，不能进行复印、打印和错误恢复动作的状态错误011A1001-2905 2905 在HDD 的永久保存领域无剩余空间时，执行了任务保存错误011A1006-2906 2906 HDD 的永久保存领域中已经保存了100个任务，之后又执行了新的任务保存错误031A1001-2908 2908 HDD 格式异常错误031A1006-2909 2909 HDD 文件异常错误03130031-291B 291B 推动移动超时错误03130031-291D 291D 加速传感器检测失败错误03890000-2920 2920 不能卷纸错误错误03890000-2921 2921 卷纸不停止错误错误03060A00-2E00 2E00 接收了滚纸指定的数据，但是放置没有滚纸错误03060A00-2E01 2E01 打印测试开始时没有滚纸错误03860002-2E02 2E02 接收了指定切纸的数据，但是切纸没有被放置错误03060200-2E03 2E03 接收了指定纸盒的数据，但是纸盒中没有被放置切纸错误03862000-2E09 2E09 滚纸余量检测到滚纸不足错误03860002-2E0A 2E0A 切纸安装完成时，接收到指定滚纸的数据错误03060200-2E0B 2E0B 手动切纸安装完成时，接收到指定纸盒的数据错误03860002-2E0C 2E0C 滚纸安装完成时，接收到指定切纸的数据错误03060A00-2E0E 2E0E 滚纸单元没有安装错误03031000-2E0F 2E0F 上盖异常打开错误03031000-2E11 2E11 输送筒盖子异常打开错误03031000-2E12 2E12 释放杆异常错误03060000-2E14 2E14 接收数据的宽度和纸张宽度不一致错误03061000-2E15 2E15 数据的纸张种类不一致错误03060000-2E16 2E16 数据的纸张种类和尺寸不一致（只有纸盒的情况）错误03180101-2E17 2E17 未安装纸盒错误03060A00-2E1B 2E1B 滚纸用完错误03010000-2E1C 2E1C 不能排纸错误03010000-2E1F 2E1F 调整方式打印时，纸张太小错误03030000-2E21 2E21 IEEE1394 界面异常错误03180003-2E22 2E22 介质配置工具中的纸盒供纸设置为[否]时，接收到了指定纸盒的任务错误03130031-2E23 2E23 切割单元故障错误03010000-2E25 2E25 供纸错误错误03010000-2E27 2E27 打印中纸张脱离/供纸、打印、排纸过程中发生了LF脱离（JAM1）错误03130031-2F13 2F13 A/D 转换器外部触发器输出停止错误03130031-2F14 2F14 ASIC 记录器不能写入错误03130031-2F16 2F16 喷雾风扇错误错误03130031-2F17 2F17 台板风扇错误错误03130031-2F1F 2F1F 清洗马达原位置检测错误错误03130031-2F20 2F20 盖帽马达凸轮位置异常错误错误03130031-2F22 2F22 抽墨移动超时错误03130031-2F23 2F23 清洁马达错误错误03130031-2F24 2F24 切割器移动超时错误03130031-2F25 2F25 不能检测到输送马达原位置错误03130031-2F26 2F26 搬运错误错误03130031-2F27 2F27 搬运超时错误03130031-2F28 2F28 清洁传感器错误错误03010000-2F29 2F29 LF 运送超时错误错误03130031-2F2A 2F2A 不能检测到LF 原位置错误03130031-2F2B 2F2B LF 动作不能进行错误03130031-2F2D 2F2D 纸盒动作不能进行错误03130031-2F2E 2F2E 滚纸移动超时错误03800500-2F2F 2F2F 不吐墨检测错误错误03800500-2F30 2F30 不吐墨检测位置调整错误错误03130031-2F32 2F32 多功能传感器异常错误03010000-2F33 2F33 因为是不能调整的媒体所以不能进行调整错误03010000-2F34 2F34 传感器校准错误错误03130031-2F3A 2F3A 墨水供给阀马达错误错误E146-4001 4001 无边距/流动预备吐墨/喷雾回收台整体维修呼叫E602-401A 401A HDD 错误（故障）维修呼叫E602-401B 401B HDD 接触不良维修呼叫E198-401C 401C RTC 错误维修呼叫E198-401D 401D RTC 电池不足维修呼叫E198-401E 401E RTC 时钟停止维修呼叫03130031-4027 4027 推动移动超时错误E194-4034 4034 传感器校准错误（用户模式下不会发生）错误E161-403E 403E 打印头R 异常升温维修呼叫E161-403F 403F 打印头L 异常升温维修呼叫E196-4040 4040 校验和错误维修呼叫E196-4041 4041 FLASH ROM 取出失败维修呼叫03900001-4042 4042 介质配置工具数据传送失败错误E196-4042 4042 介质配置工具数据传送失败维修呼叫E196-4043 4043 介质配置工具数据传送失败维修呼叫E196-4044 4044 EEPROM 尺寸错误维修呼叫E196-4045 4045 EEPROM 尺寸错误维修呼叫E141-4046 4046 恢复的回转次数已经达到5万次以上维修呼叫E144-4047 4047 供给相关的计数错误维修呼叫03900001-4049 4049 转送ROM 数据机型不同错误E196-4049 4049 转送ROM 数据机型不同维修呼叫E194-404A 404A 不吐墨检测计数错误维修呼叫。

④屏幕出现54号数字，超宽 【检查所绘文件幅宽，是否超出绘图机所绘范围；】
⑤屏幕出现55号数字 检查导轨上是否源连接 1、检查电源线是否连接正确 2、检查电源开关是否打开。
马克文件已输出完成但绘图机没绘图 1、 绘图机，没打开
二、喷墨机（双喷）经常出现的故障：
1、打开喷墨机电源如屏幕出现异常数字时请根据以下所述进行检查或维修：
①屏幕出现51号数字，检查光栅、14芯排线以及解码器；
②屏幕出现52号数字，速度太慢，进入厂商设置第一项、第二项第三项进行测速； 【三项数值控制在100%以下90%以上】
③屏幕出现53号数字，检查原点的大、小；
2、 数据线有问题 1、 检查绘图机是否处于正常联机状态
2、 检查数据线是否正常连接
不能输出马克文件 1、检查串行端口是否设置正常 1、重新设置正确的串行端口
2、检查绘图机是否处于工作状态
控制中心软件不能启动 1、软件问题或WINDOWS问题 1、重新安装软件或安装WINDOWS软件

佳能系列绘图仪常见报错代码如下：01810104-1000 1000 Bk墨盒基本为空警报01810101-1001 1001 Y墨盒基本为空警报01810102-1002 1002 M墨盒基本为空警报01810103-1003 1003 C墨盒基本为空警报01810112-1004 1004 PM墨盒基本为空警报01810113-1005 1005 PC墨盒基本为空警报01810106-1006 1006 MBk墨盒基本为空警报01810107-1007 1007 MBk2墨盒基本为空警报01810105-1008 1008 Gy墨盒基本为空警报01810107-1009 1009 PGy墨盒基本为空警报01810107-100A 100A R墨盒基本为空警报01810109-100B 100B B墨盒基本为空警报01810108-100C 100C G墨盒基本为空警报00000000-100F 100F 强制供应界线警报0180050-1010 1010 不吐墨喷嘴数警报级别警报01800500-1012 1012 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报01800500-1013 1013 不吐墨检测中打印头L的不吐墨喷嘴过多警报01341221-1100 1100 维护暗箱将满警报01341222-1101 1101 喷雾台将满警报01341223-1221 1221 GARO未支持说明警报01341225-1222 1222 GARO参数个数不正确（没有参数）警报01341231-1223 1223 GARO 省略了不能省略项目警报01341232-1225 1225 GARO 其它警告警报01341233-1231 1231 GARO 未支持说明警报01341234-1232 1232 GARO 参数个数不正确警报01341235-1233 1233 GARO 省略了不能省略项目警报01341236-1234 1234 GARO 数据超出范围警报01341237-1235 1235 GARO 其它警告警报03010000-200A 200A 不能检测到纸宽错误03010000-200B 200B 台板上的位置不正确错误03010000-200C 200C 不能检测到纸张前端错误03010000-200D 200D 不能检测到切纸的后端错误03010000-200E 200E 纸张小于打印机可以运送的最小尺寸错误03010000-200F 200F 纸张大于打印机可以运送的最大尺寸错误03016000-2010 2010 斜行错误03870001-2015 2015 剪切失败错误03010000-2016 2016 供纸中的纸张脱离错误03010000-2017 2017 纸张（右）侧检测错误错误03010000-2018 2018 纸张（左）侧检测错误错误03060200-201E 201E 介质配置工具中的纸盒供纸设置为[否]时，接收到指定纸盒命令错误03861001-2405 2405 无边距打印时，纸张位置不正确错误03861001-2406 2406 数据不适合无边距打印错误03810104-2500 2500 Bk 墨盒为空错误03810101-2501 2501 Y 墨盒为空错误03810102-2502 2502 M 墨盒为空错误03810103-2503 2503 C 墨盒为空错误03810103-2504 2504 PM 墨盒为空错误03810112-2504 2504 PM 墨盒为空错误03810103-2505 2505 PC 墨盒为空错误03810113-2505 2505 PC 墨盒为空错误03810106-2506 2506 MBk 墨盒为空错误03810106-2507 2507 MBk2 墨盒为空错误03810105-2508 2508 Gy 墨盒为空错误03810107-250A 250A R 墨盒为空错误03810109-250B 250B B 墨盒为空错误03810108-250C 250C G 墨盒为空错误03830104-2520 2520 Bk 未安装墨盒错误03830101-2521 2521 Y 未安装墨盒错误03830102-2522 2522 M 未安装墨盒错误03830103-2523 2523 C 未安装墨盒错误03830112-2524 2524 PM 未安装墨盒错误03830113-2525 2525 PC 未安装墨盒错误03830106-2526 2526 MBk 未安装墨盒错误03830106-2527 2527 MBk2 未安装墨盒错误03830105-2528 2528 Gy 未安装墨盒错误03830115-2529 2529 PGy 未安装墨盒错误03830107-252A 252A R 未安装墨盒错误03830109-252B 252B B 未安装墨盒错误03830108-252C 252C G 未安装墨盒错误03830204-2540 2540 Bk 墨盒ID 错误错误03830201-2541 2541 Y 墨盒ID 错误错误03830202-2542 2542 M 墨盒ID 错误错误03830203-2543 2543 C 墨盒ID 错误错误03830212-2544 2544 PM 墨盒ID 错误错误03830213-2545 2545 PC 墨盒ID 错误错误03830206-2546 2546 MBk 墨盒ID 错误错误03830206-2547 2547 MBk2 墨盒ID 错误错误03830215-2549 2549 PGy 墨盒ID 错误错误03830207-254A 254A R 墨盒ID 错误错误03830209-254B 254B B 墨盒ID 错误错误03830304-2560 2560 Bk 墨盒EEPROM 异常错误03830205-2548 2548 Gy 墨盒ID 错误错误03830301-2561 2561 Y 墨盒EEPROM 异常错误03830302-2562 2562 M 墨盒EEPROM 异常错误03830303-2563 2563 C 墨盒EEPROM 异常错误03830312-2564 2564 PM 墨盒EEPROM 异常错误03830313-2565 2565 PC 墨盒EEPROM 异常错误03830306-2566 2566 MBk 墨盒EEPROM 异常错误03830306-2567 2567 MBk2 墨盒EEPROM 异常错误03830305-2568 2568 Gy 墨盒EEPROM 异常错误03830315-2569 2569 PGy 墨盒EEPROM 异常错误03830307-256A 256A R 墨盒EEPROM 异常错误03830309-256B 256B B 墨盒EEPROM 异常错误03830308-256C 256C G 墨盒EEPROM 异常错误03830304-2570 2570 Bk 墨盒中墨水不足错误03830312-2571 2571 Y 墨盒中墨水不足错误03830303-2572 2572 M 墨盒中墨水不足错误03830313-2573 2573 C 墨盒中墨水不足错误03830301-2574 2574 PM 墨盒中墨水不足错误03810213-2575 2575 PC 墨盒中墨水不足错误03830306-2576 2576 MBk 墨盒中墨水不足错误03830306-2577 2577 MBk2 墨盒中墨水不足错误03830305-2578 2578 Gy 墨盒中墨水不足错误03830315-2579 2579 PGy 墨盒中墨水不足错误03830307-257A 257A R 墨盒中墨水不足错误03830309-257B 257B B 墨盒中墨水不足错误03830308-257C 257C G 墨盒中墨水不足错误03810204-2580 2580 Bk 墨盒余量不足错误03810201-2581 2581 Y 墨盒余量不足错误03810202-2582 2582 M 墨盒余量不足错误03810203-2583 2583 C 墨盒余量不足错误03810212-2584 2584 PM 墨盒余量不足错误03810213-2585 2585 PC 墨盒余量不足错误03810206-2586 2586 MBk 墨盒余量不足错误03810206-2587 2587 MBk2 墨盒余量不足错误03810205-2588 2588 Gy 墨盒余量不足错误03810215-2589 2589 PGy 墨盒余量不足错误03810207-258A 258A R 墨盒余量不足错误03810209-258B 258B B 墨盒余量不足错误03810208-258C 258C G 墨盒余量不足错误03810204-2590 2590 Bk 墨盒余量不足错误03810201-2591 2591 Y 墨盒余量不足错误03810202-2592 2592 M 墨盒余量不足错误03810203-2593 2593 C 墨盒余量不足错误03810212-2594 2594 PM 墨盒余量不足错误03810213-2595 2595 PC 墨盒余量不足错误03810206-2596 2596 MBk 墨盒余量不足错误03810206-2597 2597 MBk2 墨盒余量不足错误03810205-2598 2598 Gy 墨盒余量不足错误03810215-2599 2599 PGy 墨盒余量不足错误03810207-259A 259A R 墨盒余量不足错误03810209-259B 259B B 墨盒余量不足错误03810208-259C 259C G 墨盒余量不足错误03130031-260E 260E 盖帽检测异常错误03130031-260F 260F 盖帽基准面错误错误03130031-2618 2618 VH 电压异常错误错误03800100-2800 2800 电压异常错误错误03800101-2800 2800 没有安装打印头（R）错误03800300-2801 2801 打印头（R）DI 纠正失败错误03800301-2801 2801 打印头（R）DI 纠正失败错误03800200-2802 2802 安装了不正确打印头（R）错误03800201-2802 2802 安装了不正确打印头（R）错误03800400-2803 2803 安装了不正确打印头（R）错误03800401-2803 2803 打印头（R）的EEPROM异常错误03800200-2804 2804 打印头R 被左右相反的安装错误03800201-2804 2804 打印头R 被左右相反的安装错误03800202-2807 2807 打印头R 被左右相反的安装错误03800101-2808 2808 打印头L不存在错误03800102-2808 2808 没有安装打印头L 错误03800301-2809 2809 打印头L 的DI纠正失败错误03800302-2809 2809 打印头L 的DI纠正失败错误03800201-280A 280A 安装了不正确的打印头L 错误03800202-280A 280A 安装了不正确的打印头L 错误03800401-280B 280B 打印头L 的EEPROM 异常错误03800402-280B 280B 打印头L 的EEPROM 异常错误03800500-280C 280C 不吐墨检测中不吐墨喷嘴过多警报03800501-280D 280D 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报03800502-280E 280E 不吐墨检测中打印头L的不吐墨喷嘴过多警报03800200-2811 2811 打印头版本不同错误03800201-2812 2812 打印头（R）版本不同错误03800202-2813 2813 打印头L版本不同错误03841201-2816 2816 维护暗箱EEPROM 异常错误03841201-2817 2817 维护暗箱ID错误错误03841101-2818 2818 无维护暗箱错误03841001-2819 2819 维护暗箱已满错误01841001-281A 281A 维护暗箱的剩余容量不够执行清洗任务错误03841001-281B 281B 维护暗箱的剩余容量不够执行完成各个清洗任务错误03010000-2820 2820 打印头定位不能调整错误03010000-2821 2821 不能进行LF调整错误03010000-2822 2822 不能进行偏芯修正错误03010000-2823 2823 打印头检查错误错误03010000-2824 2824 不能进行光轴调整错误01861003-2902 2902 硬盘的无剩余空间，不能进行复印、打印和错误恢复动作的状态错误011A1001-2905 2905 在HDD 的永久保存领域无剩余空间时，执行了任务保存错误011A1006-2906 2906 HDD 的永久保存领域中已经保存了100个任务，之后又执行了新的任务保存错误031A1001-2908 2908 HDD 格式异常错误031A1006-2909 2909 HDD 文件异常错误03130031-291B 291B 推动移动超时错误03130031-291D 291D 加速传感器检测失败错误03890000-2920 2920 不能卷纸错误错误03890000-2921 2921 卷纸不停止错误错误03060A00-2E00 2E00 接收了滚纸指定的数据，但是放置没有滚纸错误03060A00-2E01 2E01 打印测试开始时没有滚纸错误03860002-2E02 2E02 接收了指定切纸的数据，但是切纸没有被放置错误03060200-2E03 2E03 接收了指定纸盒的数据，但是纸盒中没有被放置切纸错误03862000-2E09 2E09 滚纸余量检测到滚纸不足错误03860002-2E0A 2E0A 切纸安装完成时，接收到指定滚纸的数据错误03060200-2E0B 2E0B 手动切纸安装完成时，接收到指定纸盒的数据错误03860002-2E0C 2E0C 滚纸安装完成时，接收到指定切纸的数据错误03060A00-2E0E 2E0E 滚纸单元没有安装错误03031000-2E0F 2E0F 上盖异常打开错误03031000-2E11 2E11 输送筒盖子异常打开错误03031000-2E12 2E12 释放杆异常错误03060000-2E14 2E14 接收数据的宽度和纸张宽度不一致错误03061000-2E15 2E15 数据的纸张种类不一致错误03060000-2E16 2E16 数据的纸张种类和尺寸不一致（只有纸盒的情况）错误03180101-2E17 2E17 未安装纸盒错误03060A00-2E1B 2E1B 滚纸用完错误03010000-2E1C 2E1C 不能排纸错误03010000-2E1F 2E1F 调整方式打印时，纸张太小错误03030000-2E21 2E21 IEEE1394 界面异常错误03180003-2E22 2E22 介质配置工具中的纸盒供纸设置为[否]时，接收到了指定纸盒的任务错误03130031-2E23 2E23 切割单元故障错误03010000-2E25 2E25 供纸错误错误03010000-2E27 2E27 打印中纸张脱离/供纸、打印、排纸过程中发生了LF脱离（JAM1）错误03130031-2F13 2F13 A/D 转换器外部触发器输出停止错误03130031-2F14 2F14 ASIC 记录器不能写入错误03130031-2F16 2F16 喷雾风扇错误错误03130031-2F17 2F17 台板风扇错误错误03130031-2F1F 2F1F 清洗马达原位置检测错误错误03130031-2F20 2F20 盖帽马达凸轮位置异常错误错误03130031-2F22 2F22 抽墨移动超时错误03130031-2F23 2F23 清洁马达错误错误03130031-2F24 2F24 切割器移动超时错误03130031-2F25 2F25 不能检测到输送马达原位置错误03130031-2F26 2F26 搬运错误错误03130031-2F27 2F27 搬运超时错误03130031-2F28 2F28 清洁传感器错误错误03010000-2F29 2F29 LF 运送超时错误错误03130031-2F2A 2F2A 不能检测到LF 原位置错误03130031-2F2B 2F2B LF 动作不能进行错误03130031-2F2D 2F2D 纸盒动作不能进行错误03130031-2F2E 2F2E 滚纸移动超时错误03800500-2F2F 2F2F 不吐墨检测错误错误03800500-2F30 2F30 不吐墨检测位置调整错误错误03130031-2F32 2F32 多功能传感器异常错误03010000-2F33 2F33 因为是不能调整的媒体所以不能进行调整错误03010000-2F34 2F34 传感器校准错误错误03130031-2F3A 2F3A 墨水供给阀马达错误错误E146-4001 4001 无边距/流动预备吐墨/喷雾回收台整体维修呼叫E602-401A 401A HDD 错误（故障）维修呼叫E602-401B 401B HDD 接触不良维修呼叫E198-401C 401C RTC 错误维修呼叫E198-401D 401D RTC 电池不足维修呼叫E198-401E 401E RTC 时钟停止维修呼叫03130031-4027 4027 推动移动超时错误E194-4034 4034 传感器校准错误（用户模式下不会发生）错误E161-403E 403E 打印头R 异常升温维修呼叫E161-403F 403F 打印头L 异常升温维修呼叫E196-4040 4040 校验和错误维修呼叫E196-4041 4041 FLASH ROM 取出失败维修呼叫03900001-4042 4042 介质配置工具数据传送失败错误E196-4042 4042 介质配置工具数据传送失败维修呼叫E196-4043 4043 介质配置工具数据传送失败维修呼叫E196-4044 4044 EEPROM 尺寸错误维修呼叫E196-4045 4045 EEPROM 尺寸错误维修呼叫E141-4046 4046 恢复的回转次数已经达到5万次以上维修呼叫E144-4047 4047 供给相关的计数错误维修呼叫03900001-4049 4049 转送ROM 数据机型不同错误E196-4049 4049 转送ROM 数据机型不同维修呼叫E194-404A 404A 不吐墨检测计数错误维修呼叫佳能Canon iPF500iPF600iPF510iPF610报错代码错误代码表：代码描述03010000-200C 无法检测介质前缘03010000-200D 无法检测单页纸后缘03010000-2017 无法检测介质右缘03010000-2018 无法检测介质左缘03010000-2820 打印头校准调整不正确03010000-2821 LF调整不正确03010000-2822 偏心度调整不正确03010000-2823 打印头检查错误03010000-2E1F 要进行内部打印，需设置一个小表格。

否
自检通不过

开始
86：01 否
是
是否卡纸 是 清除卡纸
否
在这种情况下直 接拔掉电源线
笔架是否停 在服务站外面 是
否
能否把笔架 从服务站中拉出 是
否
更换 服务站
81：01 否
是
是否卡纸 是 清除卡纸
否
重新开机 是否正常 是 结束
否
笔架移动是否自由
更换电子 模块(注1） 否
是
光栅是否清洁 或是破损 是 否 清洁/更 换皮带
更换损坏的附件卡
是
更换服务站
有具体的 提示信息
无
如果是无法读懂的 信息特殊情况处理
是
重插/更换格 式化卡(800only) GL/2卡(500only)
FW版本是否 高于A.02.04 否 升级FW到最新的 版本
是
察看打印机信息中寿 命终结的备件并更换之
根据具体提示处理
是
检查Y轴是否有障碍 检查更换笔架/裁纸刀
Y轴是否有明 显的障碍 否 清洁润滑Y轴 后是否正常 是 结束
是
清除障碍
否
更换Y轴马 达或笔架
几个常见报错代码的特殊处理

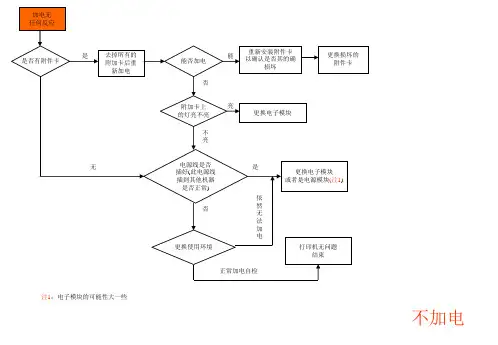

加电无 任何反应
是否有附件卡
是
去掉所有的 附加卡后重 新加电
能否加电 否
能
重新安装附件卡 以确认是否其的确 损坏
更换损坏的 附件卡
附加卡上 的灯亮不亮 不 亮
亮 更换电子模块
无
电源线是否 插好(此电源线 插到其他机器 是否正常) 否
是
更换电子模块 或者是电源模块(注1)
依 然 无 法 加 电 打印机无问题 结束 正常加电自检
更换电子模块 how using GL/2 card(500) or formatter card(800) LEDS to troubleshoot

笔式绘图机常见问题剖析及处置服装绘图仪维修：137****6331笔式绘图机日常保养小知识如何调试喷墨绘图仪为什么绘图仪打印出来的图的大小与实际尺寸不相符合？绘图仪在打印的时候会出现笔车撞侧板的现象笔式绘图机在运用进程中或运用一段时刻后，因运用不当或其他缘由，会使绘图作业在既定条件下运行不畅，这表明机器出现异常，以下对不同情况进行辩证处理：１．绘图笔跳线表象：绘图笔在画图时有颤动和跳笔表象。

缘由剖析：绘图笔架连杆机构阻尼过小，笔就要颤动而且画出的线是断续的，当阻尼过大时，在绘图笔与纸面触摸之前就开端绘图。

处理方法：翻开绘图机调整空气阻尼器。

别的，若绘图纸上浸有污点、油脂、汗液等绘图墨汁难以渗透的异物时，也能够呈现跳笔。

２．错位表象：绘图机在制作一张图时，时刻差前后所制作的图形相对方位与图形中的不一致。

缘由剖析：１．绘图资料过重；２．绘图笔同心度差；３．绘图机的粗砂滚轴上附有绘图资料的碎硝，然后致使绘图纸在砂轴和压轮之间打滑，成果致使绘图精度下降，发作图形错位，４．绘图机两压轮压力不均衡，绘图纸在绘图进程中沿着砂轴方向移动或以某压轮为中间旋转。

处理方法：１．替换绘图纸；２．修整或替换绘图笔；３．应定时铲除粗砂滚轴：可通过商场或商品推销商采办专门清洗带，置之于压轮与砂轮之间，运用绘图机控制面板↓和↑使砂轴来回转变，直致砂轴上异物被彻底铲除洁净停止。

若手头上无清洗带，可用蘸有酒精的棉球擦洗砂轴；也能处理疑问。

４．当心调校易活动压轮压力：通常压轮心里为凸轮布局，旋转凸轮可上下移动压轮。

调整后装纸试机，视压痕程度、宽度及对比度重复调校。

３、带笔表象：这种状况发作时会在图纸上呈现许多剩余的线段和相似“哈雷慧星”的尾巴。

缘由剖析：１．绘图笔头未旋到适宜方位；２．绘图笔架下压力过重；３．笔架支撑连杆变形。

４．绘图机抬笔速度、抬笔加速度参数设置较小而绘图笔落笔方位到抬笔方位运转时刻参数设置较大致使。

处理方法：１．把绘图笔旋至适宜方位；２．调整绘图笔架后螺丝；３．修整或替换笔架支撑连杆；４进入绘图机参数设置状况，改动当前参数值。

佳能系列绘图仪常见报错代码佳能系列绘图仪常见报错代码如下：01810104-1000 1000 Bk墨盒基本为空警报01810101-1001 1001 Y墨盒基本为空警报01810102-1002 1002 M墨盒基本为空警报01810103-1003 1003 C墨盒基本为空警报01810112-1004 1004 PM墨盒基本为空警报01810113-1005 1005 PC墨盒基本为空警报01810106-1006 1006 MBk墨盒基本为空警报01810107-1007 1007 MBk2墨盒基本为空警报01810105-1008 1008 Gy墨盒基本为空警报01810107-1009 1009 PGy墨盒基本为空警报01810107-100A 100A R墨盒基本为空警报01810109-100B 100B B墨盒基本为空警报01810108-100C 100C G墨盒基本为空警报00000000-100F 100F 强制供应界线警报0180050-1010 1010 不吐墨喷嘴数警报级别警报01800500-1012 1012 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报01800500-1013 1013 不吐墨检测中打印头L的不吐墨喷嘴过多警报01341221-1100 1100 维护暗箱将满警报01341222-1101 1101 喷雾台将满警报01341223-1221 1221 GARO未支持说明警报01341225-1222 1222 GARO参数个数不正确（没有参数）警报01341231-1223 1223 GARO 省略了不能省略项目警报01341232-1225 1225 GARO 其它警告警报01341233-1231 1231 GARO 未支持说明警报01341234-1232 1232 GARO 参数个数不正确警报01341235-1233 1233 GARO 省略了不能省略项目警报01341236-1234 1234 GARO 数据超出范围警报01341237-1235 1235 GARO 其它警告警报03010000-200A 200A 不能检测到纸宽错误03010000-200B 200B 台板上的位置不正确错误03010000-200C 200C 不能检测到纸张前端错误03010000-200D 200D 不能检测到切纸的后端错误03010000-200E 200E 纸张小于打印机可以运送的最小尺寸错误03010000-200F 200F 纸张大于打印机可以运送的最大尺寸错误03016000-2010 2010 斜行错误03870001-2015 2015 剪切失败错误03010000-2016 2016 供纸中的纸张脱离错误03010000-2017 2017 纸张（右）侧检测错误错误03010000-2018 2018 纸张（左）侧检测错误错误03060200-201E 201E 介质配置工具中的纸盒供纸设置为[否]时，接收到指定纸盒命令错误03861001-2405 2405 无边距打印时，纸张位置不正确错误03861001-2406 2406 数据不适合无边距打印错误03810104-2500 2500 Bk 墨盒为空错误03810101-2501 2501 Y 墨盒为空错误03810102-2502 2502 M 墨盒为空错误03810103-2503 2503 C 墨盒为空错误03810103-2504 2504 PM 墨盒为空错误03810112-2504 2504 PM 墨盒为空错误03810103-2505 2505 PC 墨盒为空错误03810113-2505 2505 PC 墨盒为空错误03810106-2506 2506 MBk 墨盒为空错误03810106-2507 2507 MBk2 墨盒为空错误03810105-2508 2508 Gy 墨盒为空错误03810115-2509 2509 PGy 墨盒为空错误03810107-250A 250A R 墨盒为空错误03810109-250B 250B B 墨盒为空错误03810108-250C 250C G 墨盒为空错误03830104-2520 2520 Bk 未安装墨盒错误03830101-2521 2521 Y 未安装墨盒错误03830102-2522 2522 M 未安装墨盒错误03830103-2523 2523 C 未安装墨盒错误03830112-2524 2524 PM 未安装墨盒错误03830113-2525 2525 PC 未安装墨盒错误03830106-2526 2526 MBk 未安装墨盒错误03830106-2527 2527 MBk2 未安装墨盒错误03830105-2528 2528 Gy 未安装墨盒错误03830115-2529 2529 PGy 未安装墨盒错误03830107-252A 252A R 未安装墨盒错误03830109-252B 252B B 未安装墨盒错误03830108-252C 252C G 未安装墨盒错误03830204-2540 2540 Bk 墨盒ID 错误错误03830201-2541 2541 Y 墨盒ID 错误错误03830202-2542 2542 M 墨盒ID 错误错误03830203-2543 2543 C 墨盒ID 错误错误03830212-2544 2544 PM 墨盒ID 错误错误03830213-2545 2545 PC 墨盒ID 错误错误03830206-2546 2546 MBk 墨盒ID 错误错误03830206-2547 2547 MBk2 墨盒ID 错误错误03830215-2549 2549 PGy 墨盒ID 错误错误03830207-254A 254A R 墨盒ID 错误错误03830209-254B 254B B 墨盒ID 错误错误03830208-254C 254C G 墨盒ID 错误错误03830304-2560 2560 Bk 墨盒EEPROM 异常错误03830205-2548 2548 Gy 墨盒ID 错误错误03830301-2561 2561 Y 墨盒EEPROM 异常错误03830302-2562 2562 M 墨盒EEPROM 异常错误03830303-2563 2563 C 墨盒EEPROM 异常错误03830312-2564 2564 PM 墨盒EEPROM 异常错误03830313-2565 2565 PC 墨盒EEPROM 异常错误03830306-2566 2566 MBk 墨盒EEPROM 异常错误03830306-2567 2567 MBk2 墨盒EEPROM 异常错误03830305-2568 2568 Gy 墨盒EEPROM 异常错误03830315-2569 2569 PGy 墨盒EEPROM 异常错误03830307-256A 256A R 墨盒EEPROM 异常错误03830309-256B 256B B 墨盒EEPROM 异常错误03830308-256C 256C G 墨盒EEPROM 异常错误03830304-2570 2570 Bk 墨盒中墨水不足错误03830312-2571 2571 Y 墨盒中墨水不足错误03830303-2572 2572 M 墨盒中墨水不足错误03830313-2573 2573 C 墨盒中墨水不足错误03830301-2574 2574 PM 墨盒中墨水不足错误03810213-2575 2575 PC 墨盒中墨水不足错误03830306-2576 2576 MBk 墨盒中墨水不足错误03830306-2577 2577 MBk2 墨盒中墨水不足错误03830305-2578 2578 Gy 墨盒中墨水不足错误03830315-2579 2579 PGy 墨盒中墨水不足错误03830307-257A 257A R 墨盒中墨水不足错误03830309-257B 257B B 墨盒中墨水不足错误03830308-257C 257C G 墨盒中墨水不足错误03810204-2580 2580 Bk 墨盒余量不足错误03810201-2581 2581 Y 墨盒余量不足错误03810202-2582 2582 M 墨盒余量不足错误03810203-2583 2583 C 墨盒余量不足错误03810212-2584 2584 PM 墨盒余量不足错误03810213-2585 2585 PC 墨盒余量不足错误03810206-2586 2586 MBk 墨盒余量不足错误03810206-2587 2587 MBk2 墨盒余量不足错误03810205-2588 2588 Gy 墨盒余量不足错误03810215-2589 2589 PGy 墨盒余量不足错误03810207-258A 258A R 墨盒余量不足错误03810209-258B 258B B 墨盒余量不足错误03810208-258C 258C G 墨盒余量不足错误03810204-2590 2590 Bk 墨盒余量不足错误03810201-2591 2591 Y 墨盒余量不足错误03810202-2592 2592 M 墨盒余量不足错误03810203-2593 2593 C 墨盒余量不足错误03810212-2594 2594 PM 墨盒余量不足错误03810213-2595 2595 PC 墨盒余量不足错误03810206-2596 2596 MBk 墨盒余量不足错误03810206-2597 2597 MBk2 墨盒余量不足错误03810205-2598 2598 Gy 墨盒余量不足错误03810215-2599 2599 PGy 墨盒余量不足错误03810207-259A 259A R 墨盒余量不足错误03810209-259B 259B B 墨盒余量不足错误03810208-259C 259C G 墨盒余量不足错误03130031-260E 260E 盖帽检测异常错误03130031-260F 260F 盖帽基准面错误错误03130031-2618 2618 VH 电压异常错误错误03800100-2800 2800 电压异常错误错误03800101-2800 2800 没有安装打印头（R）错误03800300-2801 2801 打印头（R）DI 纠正失败错误03800301-2801 2801 打印头（R）DI 纠正失败错误03800200-2802 2802 安装了不正确打印头（R）错误03800201-2802 2802 安装了不正确打印头（R）错误03800400-2803 2803 安装了不正确打印头（R）错误03800401-2803 2803 打印头（R）的EEPROM异常错误03800200-2804 2804 打印头R 被左右相反的安装错误03800201-2804 2804 打印头R 被左右相反的安装错误03800202-2807 2807 打印头R 被左右相反的安装错误03800101-2808 2808 打印头L不存在错误03800102-2808 2808 没有安装打印头L 错误03800301-2809 2809 打印头L 的DI纠正失败错误03800302-2809 2809 打印头L 的DI纠正失败错误03800201-280A 280A 安装了不正确的打印头L 错误03800202-280A 280A 安装了不正确的打印头L 错误03800401-280B 280B 打印头L 的EEPROM 异常错误03800402-280B 280B 打印头L 的EEPROM 异常错误03800500-280C 280C 不吐墨检测中不吐墨喷嘴过多警报03800501-280D 280D 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报03800502-280E 280E 不吐墨检测中打印头L的不吐墨喷嘴过多警报03800200-2811 2811 打印头版本不同错误03800201-2812 2812 打印头（R）版本不同错误03800202-2813 2813 打印头L版本不同错误03841201-2816 2816 维护暗箱EEPROM 异常错误03841201-2817 2817 维护暗箱ID错误错误03841101-2818 2818 无维护暗箱错误03841001-2819 2819 维护暗箱已满错误01841001-281A 281A 维护暗箱的剩余容量不够执行清洗任务错误03841001-281B 281B 维护暗箱的剩余容量不够执行完成各个清洗任务错误03010000-2820 2820 打印头定位不能调整错误03010000-2821 2821 不能进行LF调整错误03010000-2822 2822 不能进行偏芯修正错误03010000-2823 2823 打印头检查错误错误03010000-2824 2824 不能进行光轴调整错误01861003-2902 2902 硬盘的无剩余空间，不能进行复印、打印和错误恢复动作的状态错误011A1001-2905 2905 在HDD 的永久保存领域无剩余空间时，执行了任务保存错误011A1006-2906 2906 HDD 的永久保存领域中已经保存了100个任务，之后又执行了新的任务保存错误031A1001-2908 2908 HDD 格式异常错误031A1006-2909 2909 HDD 文件异常错误03130031-291B 291B 推动移动超时错误03130031-291D 291D 加速传感器检测失败错误03890000-2920 2920 不能卷纸错误错误03890000-2921 2921 卷纸不停止错误错误03060A00-2E00 2E00 接收了滚纸指定的数据，但是放置没有滚纸错误03060A00-2E01 2E01 打印测试开始时没有滚纸错误03860002-2E02 2E02 接收了指定切纸的数据，但是切纸没有被放置错误03060200-2E03 2E03 接收了指定纸盒的数据，但是纸盒中没有被放置切纸错误03862000-2E09 2E09 滚纸余量检测到滚纸不足错误03860002-2E0A 2E0A 切纸安装完成时，接收到指定滚纸的数据错误03060200-2E0B 2E0B 手动切纸安装完成时，接收到指定纸盒的数据错误03860002-2E0C 2E0C 滚纸安装完成时，接收到指定切纸的数据错误03060A00-2E0E 2E0E 滚纸单元没有安装错误03031000-2E0F 2E0F 上盖异常打开错误03031000-2E11 2E11 输送筒盖子异常打开错误03031000-2E12 2E12 释放杆异常错误03060000-2E14 2E14 接收数据的宽度和纸张宽度不一致错误03061000-2E15 2E15 数据的纸张种类不一致错误03060000-2E16 2E16 数据的纸张种类和尺寸不一致（只有纸盒的情况）错误03180101-2E17 2E17 未安装纸盒错误03060A00-2E1B 2E1B 滚纸用完错误03010000-2E1C 2E1C 不能排纸错误03010000-2E1F 2E1F 调整方式打印时，纸张太小错误03030000-2E21 2E21 IEEE1394 界面异常错误03180003-2E22 2E22 介质配置工具中的纸盒供纸设置为[否]时，接收到了指定纸盒的任务错误03130031-2E23 2E23 切割单元故障错误03010000-2E25 2E25 供纸错误错误03010000-2E27 2E27 打印中纸张脱离/供纸、打印、排纸过程中发生了LF脱离（JAM1）错误03130031-2F13 2F13 A/D 转换器外部触发器输出停止错误03130031-2F14 2F14 ASIC 记录器不能写入错误03130031-2F16 2F16 喷雾风扇错误错误03130031-2F17 2F17 台板风扇错误错误03130031-2F1F 2F1F 清洗马达原位置检测错误错误03130031-2F20 2F20 盖帽马达凸轮位置异常错误错误03130031-2F22 2F22 抽墨移动超时错误03130031-2F23 2F23 清洁马达错误错误03130031-2F24 2F24 切割器移动超时错误03130031-2F25 2F25 不能检测到输送马达原位置错误03130031-2F26 2F26 搬运错误错误03130031-2F27 2F27 搬运超时错误03130031-2F28 2F28 清洁传感器错误错误03010000-2F29 2F29 LF 运送超时错误错误03130031-2F2A 2F2A 不能检测到LF 原位置错误03130031-2F2B 2F2B LF 动作不能进行错误03130031-2F2D 2F2D 纸盒动作不能进行错误03130031-2F2E 2F2E 滚纸移动超时错误03800500-2F2F 2F2F 不吐墨检测错误错误03800500-2F30 2F30 不吐墨检测位置调整错误错误03130031-2F32 2F32 多功能传感器异常错误03010000-2F33 2F33 因为是不能调整的媒体所以不能进行调整错误03010000-2F34 2F34 传感器校准错误错误03130031-2F3A 2F3A 墨水供给阀马达错误错误E146-4001 4001 无边距/流动预备吐墨/喷雾回收台整体维修呼叫E602-401A 401A HDD 错误（故障）维修呼叫E602-401B 401B HDD 接触不良维修呼叫E198-401C 401C RTC 错误维修呼叫E198-401D 401D RTC 电池不足维修呼叫E198-401E 401E RTC 时钟停止维修呼叫03130031-4027 4027 推动移动超时错误E194-4034 4034 传感器校准错误（用户模式下不会发生）错误E161-403E 403E 打印头R 异常升温维修呼叫E161-403F 403F 打印头L 异常升温维修呼叫E196-4040 4040 校验和错误维修呼叫E196-4041 4041 FLASH ROM 取出失败维修呼叫03900001-4042 4042 介质配置工具数据传送失败错误E196-4042 4042 介质配置工具数据传送失败维修呼叫E196-4043 4043 介质配置工具数据传送失败维修呼叫E196-4044 4044 EEPROM 尺寸错误维修呼叫E196-4045 4045 EEPROM 尺寸错误维修呼叫E141-4046 4046 恢复的回转次数已经达到5万次以上维修呼叫E144-4047 4047 供给相关的计数错误维修呼叫03900001-4049 4049 转送ROM 数据机型不同错误E196-4049 4049 转送ROM 数据机型不同维修呼叫E194-404A 404A 不吐墨检测计数错误维修呼叫。

绘图仪安装调试及常见问题解答绘图仪安装调试及常见问题解答一：绘图机安装好之后，打开电源开关，机器没电源？1：检查电源线是否插牢或接触不良。

2：检查电源插线座开关是否打开或插线座是否良好。

3：检查主机电源开关是否失灵。

4：检查电源线是否损坏。

二：软件输出命令已给，绘图机已联计算机，但绘图机不绘图？1：数据线是否正确连接或两头是否接触不良。

2：在软件绘图设置里面，检查端口的选择是否正确，语言格式是否有误（HPGL、DMPL语言）。

3：绘图机操作界面上是否按“重定位”或“联机”功能健。

4：若在“联机”的界面下，从左至右第一个指示灯是红色或有闪烁现象，则关掉主机电源再打开，（此时软件输出文件也要结束任务）重新定位原点，重定位时不要将小车紧靠侧板，以免超出感应距离。

5：打开左罩壳检查绘图机主机串口内部线是否有脱落现象。

6：最后一步，考虑数据线是否损坏。

三：绘图机在绘制的过程中，机器突然停止了，为什么？1：检查软件的输出文件（plot）是否结束任务或重新启动了计算机因为排料图文件较大绘图机内存较小，数据传输较慢，这属于数据中断现象。

2：当前计算机端口可能有问题，换一个端口。

3：若中间的指示灯为红色显示，则为急停，属于主机电容保护，再按1-3下即可，接着以前的图形绘制，不影响绘图质量。

4：最后一步，考虑数据线是否损坏或更换数据线。

四：后纸卷不送纸或送纸停不下来，为什么？1：传感器控制盒上的电源开关是否打开；2：后横梁上的传感器感应距离过长，则不送纸；传感器感应距离过短，则不停。

方法：微调节传感器后面的小螺丝，逆时针旋转调节：感应距离变短，反之则变长；3：控制盒失灵，需更换。

五：前纸卷不收纸或收纸停不下来，为什么？1：传感器控制盒上的电源开关是否打开；2：前横梁上的传感器感应距离过短，则不收纸；传感器感应距离过长，则不停，与后卷相反。

方法：微调节传感器后面的小螺丝，逆时针旋转调节：感应距离变短，反之则变长；3：控制盒失灵，需更换。

・经验交流・820绘图仪常见故障分析与维修王明根(江苏油田地质测井处　江苏扬州)摘 要:文章简要介绍了820绘图仪的部分工作原理,主要针对在野外施工时遇到的一些常见故障和问题,根据多年的使用和维修经验,介绍了一些解决这些故障的方法和技巧,希望能给野外操作人员提供帮助。

关键词:绘图仪;电源;控制板;热敏头中图法分类号:P631.8+11 文献标识码:B 文章编号:100429134(2005)022*******0　引　言绘图仪是用在数控测井系统中的一种绘图设备,可以对测井资料进行实时记录或回放,是测井系统中必不可少的设备。

但是,由于野外施工作业,受到电源电压不稳定、车辆震动大、温度湿度变化大等的影响,820绘图仪也经常出现一些故障,导致无法使用。

由于该绘图仪是进口设备,厂家只提供了简单的使用说明,没有任何的电路图和资料,给维修带来较大难度,致使有些故障无法修复,使得搁置或报废,增大了施工成本和影响了生产效率,因此,本文根据我们多年的使用及维修经验,对一些常见的故障进行了解剖分析,以供同行借鉴。

1　820绘图仪的主要组成及工作原理820绘图仪控制是通过两个按钮:PAPER AD2 VANCE按钮用于快速走纸,此时LINE/LOCAL按钮必须处于LOCAL状态;同时按下这两个按钮可实现绘图仪的自检。

ON LINE灯用于指示绘图仪与计算机之间是否处于连机或脱机状态。

ERROR灯指示绘图仪出现故障或问题。

POWER灯指示绘图仪的电源是否打开[1]。

使用者应对绘图仪的控制按钮和状态指示灯有一定的了解,以利于判断问题。

通过掌握的一些计算机知识和电路知识[2、3],分析绘图仪的一些集成电路的芯片,总结出820绘图仪主要有4个部分组成:(1)电源部分:将220V或110V转变成24V和5V的直流电; (2)控制部分:接收计算机传来的数据,控制检测整个绘图仪的工作和直流马达的运转;(3)直流马达部分:在控制板的控制下带动走纸轴;(4)热敏头部分:其中的热敏元件发热,在热敏纸上绘出图形。

喷墨服装绘图仪维修和笔试服装绘图仪维修常见的问题和解决方法咨询雷师傅：137****6331喷墨绘图仪的漏线问题喷墨式绘图仪如果遇到漏线问题，墨盒的问题一般不大，除非用了很长时间，所以首先请检测墨盒板是否有铜粒弹不出现象。

因为客户如果在使用过程中经常取装墨盒就会导致铜粒弹不出或者墨盒损坏，这样就会容易发生漏线，尽量减少墨盒更换频率，另外注意取装方法一定要得当，可以通过更换墨盒和墨盒板进行检测；如果漏线十分严重一般就要考虑更换主板或数据版，或者直接联系我们的售后人员。

2.线条对接不齐如果绘图仪打印线条对接不齐，一般由以下原因引起1）皮带过松。

机器使用时间长了墨车皮带可能会变得松弛，可以通过液晶屏后面的张紧轮进行调整紧固。

2）墨车滚轮损坏。

滚轮损坏后墨车会失去平衡，于是容易出现线条对接不齐现象而且噪音会变大，这样就要及时更换滚轮。

3）绘图中心版本与机器主控版本是否配套，如果不配套就会出现对接不齐，打印速度慢，而且不能调节绘图中心设置等问题，因此一定要确保二者配套，尤其在更换新主板后。

4）主板老化或者发生了短路也可能导致上述问题的发生。

3.轻微打印误差的调节机器在使用过程中如果出现轻微的打印误差，可以通过改变绘图中心的设置进行调节，不过由于机器在出厂前都已测试通过，所以一般情况下客户不用调节参数设置，如果需要调节，请注意一下几点：在绘图中心点击绘图仪设置，打印模式选择-----双向；喷头选择跟机型一致即可；双向打印错位误差的参数选择在0.1----0.9之间，一般默认为0.5；打印图形宽度-----大于文件宽度即可；喷头间误差设置的参数在1,0和-1中选择一个进行打印测试即可。

其他参数一般不用调。

4怎样进入机器的高级菜单调节机器时有时需要进入高级菜单，具体方法是等开机初始化完毕后在触摸屏上依次点击7--1--1352486，进入高级菜单后你会发现子菜单:机型选择，根据实际机型选择即可，如果选择不当就可能会出现超出打印范围报警。

佳能系列绘图仪常见报错代码如下：01810104-1000 1000 Bk墨盒基本为空警报01810101-1001 1001 Y墨盒基本为空警报01810102-1002 1002 M墨盒基本为空警报01810103-1003 1003 C墨盒基本为空警报01810112-1004 1004 PM墨盒基本为空警报01810113-1005 1005 PC墨盒基本为空警报01810106-1006 1006 MBk墨盒基本为空警报01810107-1007 1007 MBk2墨盒基本为空警报01810105-1008 1008 Gy墨盒基本为空警报01810107-1009 1009 PGy墨盒基本为空警报01810107-100A 100A R墨盒基本为空警报01810109-100B 100B B墨盒基本为空警报01810108-100C 100C G墨盒基本为空警报00000000-100F 100F 强制供应界线警报0180050-1010 1010 不吐墨喷嘴数警报级别警报01800500-1012 1012 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报01800500-1013 1013 不吐墨检测中打印头L的不吐墨喷嘴过多警报01341221-1100 1100 维护暗箱将满警报01341222-1101 1101 喷雾台将满警报01341223-1221 1221 GARO未支持说明警报01341225-1222 1222 GARO参数个数不正确（没有参数）警报01341231-1223 1223 GARO 省略了不能省略项目警报01341232-1225 1225 GARO 其它警告警报01341233-1231 1231 GARO 未支持说明警报01341234-1232 1232 GARO 参数个数不正确警报01341235-1233 1233 GARO 省略了不能省略项目警报01341236-1234 1234 GARO 数据超出范围警报01341237-1235 1235 GARO 其它警告警报03010000-200A 200A 不能检测到纸宽错误03010000-200B 200B 台板上的位置不正确错误03010000-200C 200C 不能检测到纸张前端错误03010000-200D 200D 不能检测到切纸的后端错误03010000-200E 200E 纸张小于打印机可以运送的最小尺寸错误03010000-200F 200F 纸张大于打印机可以运送的最大尺寸错误03016000-2010 2010 斜行错误03870001-2015 2015 剪切失败错误03010000-2016 2016 供纸中的纸张脱离错误03010000-2017 2017 纸张（右）侧检测错误错误03010000-2018 2018 纸张（左）侧检测错误错误03060200-201E 201E 介质配置工具中的纸盒供纸设置为[否]时，接收到指定纸盒命令错误03861001-2405 2405 无边距打印时，纸张位置不正确错误03861001-2406 2406 数据不适合无边距打印错误03810104-2500 2500 Bk 墨盒为空错误03810101-2501 2501 Y 墨盒为空错误03810102-2502 2502 M 墨盒为空错误03810103-2503 2503 C 墨盒为空错误03810103-2504 2504 PM 墨盒为空错误03810112-2504 2504 PM 墨盒为空错误03810103-2505 2505 PC 墨盒为空错误03810113-2505 2505 PC 墨盒为空错误03810106-2506 2506 MBk 墨盒为空错误03810106-2507 2507 MBk2 墨盒为空错误03810105-2508 2508 Gy 墨盒为空错误03810107-250A 250A R 墨盒为空错误03810109-250B 250B B 墨盒为空错误03810108-250C 250C G 墨盒为空错误03830104-2520 2520 Bk 未安装墨盒错误03830101-2521 2521 Y 未安装墨盒错误03830102-2522 2522 M 未安装墨盒错误03830103-2523 2523 C 未安装墨盒错误03830112-2524 2524 PM 未安装墨盒错误03830113-2525 2525 PC 未安装墨盒错误03830106-2526 2526 MBk 未安装墨盒错误03830106-2527 2527 MBk2 未安装墨盒错误03830105-2528 2528 Gy 未安装墨盒错误03830115-2529 2529 PGy 未安装墨盒错误03830107-252A 252A R 未安装墨盒错误03830109-252B 252B B 未安装墨盒错误03830108-252C 252C G 未安装墨盒错误03830204-2540 2540 Bk 墨盒ID 错误错误03830201-2541 2541 Y 墨盒ID 错误错误03830202-2542 2542 M 墨盒ID 错误错误03830203-2543 2543 C 墨盒ID 错误错误03830212-2544 2544 PM 墨盒ID 错误错误03830213-2545 2545 PC 墨盒ID 错误错误03830206-2546 2546 MBk 墨盒ID 错误错误03830206-2547 2547 MBk2 墨盒ID 错误错误03830215-2549 2549 PGy 墨盒ID 错误错误03830207-254A 254A R 墨盒ID 错误错误03830209-254B 254B B 墨盒ID 错误错误03830304-2560 2560 Bk 墨盒EEPROM 异常错误03830205-2548 2548 Gy 墨盒ID 错误错误03830301-2561 2561 Y 墨盒EEPROM 异常错误03830302-2562 2562 M 墨盒EEPROM 异常错误03830303-2563 2563 C 墨盒EEPROM 异常错误03830312-2564 2564 PM 墨盒EEPROM 异常错误03830313-2565 2565 PC 墨盒EEPROM 异常错误03830306-2566 2566 MBk 墨盒EEPROM 异常错误03830306-2567 2567 MBk2 墨盒EEPROM 异常错误03830305-2568 2568 Gy 墨盒EEPROM 异常错误03830315-2569 2569 PGy 墨盒EEPROM 异常错误03830307-256A 256A R 墨盒EEPROM 异常错误03830309-256B 256B B 墨盒EEPROM 异常错误03830308-256C 256C G 墨盒EEPROM 异常错误03830304-2570 2570 Bk 墨盒中墨水不足错误03830312-2571 2571 Y 墨盒中墨水不足错误03830303-2572 2572 M 墨盒中墨水不足错误03830313-2573 2573 C 墨盒中墨水不足错误03830301-2574 2574 PM 墨盒中墨水不足错误03810213-2575 2575 PC 墨盒中墨水不足错误03830306-2576 2576 MBk 墨盒中墨水不足错误03830306-2577 2577 MBk2 墨盒中墨水不足错误03830305-2578 2578 Gy 墨盒中墨水不足错误03830315-2579 2579 PGy 墨盒中墨水不足错误03830307-257A 257A R 墨盒中墨水不足错误03830309-257B 257B B 墨盒中墨水不足错误03830308-257C 257C G 墨盒中墨水不足错误03810204-2580 2580 Bk 墨盒余量不足错误03810201-2581 2581 Y 墨盒余量不足错误03810202-2582 2582 M 墨盒余量不足错误03810203-2583 2583 C 墨盒余量不足错误03810212-2584 2584 PM 墨盒余量不足错误03810213-2585 2585 PC 墨盒余量不足错误03810206-2586 2586 MBk 墨盒余量不足错误03810206-2587 2587 MBk2 墨盒余量不足错误03810205-2588 2588 Gy 墨盒余量不足错误03810215-2589 2589 PGy 墨盒余量不足错误03810207-258A 258A R 墨盒余量不足错误03810209-258B 258B B 墨盒余量不足错误03810208-258C 258C G 墨盒余量不足错误03810204-2590 2590 Bk 墨盒余量不足错误03810201-2591 2591 Y 墨盒余量不足错误03810202-2592 2592 M 墨盒余量不足错误03810203-2593 2593 C 墨盒余量不足错误03810212-2594 2594 PM 墨盒余量不足错误03810213-2595 2595 PC 墨盒余量不足错误03810206-2596 2596 MBk 墨盒余量不足错误03810206-2597 2597 MBk2 墨盒余量不足错误03810205-2598 2598 Gy 墨盒余量不足错误03810215-2599 2599 PGy 墨盒余量不足错误03810207-259A 259A R 墨盒余量不足错误03810209-259B 259B B 墨盒余量不足错误03810208-259C 259C G 墨盒余量不足错误03130031-260E 260E 盖帽检测异常错误03130031-260F 260F 盖帽基准面错误错误03130031-2618 2618 VH 电压异常错误错误03800100-2800 2800 电压异常错误错误03800101-2800 2800 没有安装打印头（R）错误03800300-2801 2801 打印头（R）DI 纠正失败错误03800301-2801 2801 打印头（R）DI 纠正失败错误03800200-2802 2802 安装了不正确打印头（R）错误03800201-2802 2802 安装了不正确打印头（R）错误03800400-2803 2803 安装了不正确打印头（R）错误03800401-2803 2803 打印头（R）的EEPROM异常错误03800200-2804 2804 打印头R 被左右相反的安装错误03800201-2804 2804 打印头R 被左右相反的安装错误03800202-2807 2807 打印头R 被左右相反的安装错误03800101-2808 2808 打印头L不存在错误03800102-2808 2808 没有安装打印头L 错误03800301-2809 2809 打印头L 的DI纠正失败错误03800302-2809 2809 打印头L 的DI纠正失败错误03800201-280A 280A 安装了不正确的打印头L 错误03800202-280A 280A 安装了不正确的打印头L 错误03800401-280B 280B 打印头L 的EEPROM 异常错误03800402-280B 280B 打印头L 的EEPROM 异常错误03800500-280C 280C 不吐墨检测中不吐墨喷嘴过多警报03800501-280D 280D 不吐墨检测中打印头（R）的不吐墨喷嘴过多警报03800502-280E 280E 不吐墨检测中打印头L的不吐墨喷嘴过多警报03800200-2811 2811 打印头版本不同错误03800201-2812 2812 打印头（R）版本不同错误03800202-2813 2813 打印头L版本不同错误03841201-2816 2816 维护暗箱EEPROM 异常错误03841201-2817 2817 维护暗箱ID错误错误03841101-2818 2818 无维护暗箱错误03841001-2819 2819 维护暗箱已满错误01841001-281A 281A 维护暗箱的剩余容量不够执行清洗任务错误03841001-281B 281B 维护暗箱的剩余容量不够执行完成各个清洗任务错误03010000-2820 2820 打印头定位不能调整错误03010000-2821 2821 不能进行LF调整错误03010000-2822 2822 不能进行偏芯修正错误03010000-2823 2823 打印头检查错误错误03010000-2824 2824 不能进行光轴调整错误01861003-2902 2902 硬盘的无剩余空间，不能进行复印、打印和错误恢复动作的状态错误011A1001-2905 2905 在HDD 的永久保存领域无剩余空间时，执行了任务保存错误011A1006-2906 2906 HDD 的永久保存领域中已经保存了100个任务，之后又执行了新的任务保存错误031A1001-2908 2908 HDD 格式异常错误031A1006-2909 2909 HDD 文件异常错误03130031-291B 291B 推动移动超时错误03130031-291D 291D 加速传感器检测失败错误03890000-2920 2920 不能卷纸错误错误03890000-2921 2921 卷纸不停止错误错误03060A00-2E00 2E00 接收了滚纸指定的数据，但是放置没有滚纸错误03060A00-2E01 2E01 打印测试开始时没有滚纸错误03860002-2E02 2E02 接收了指定切纸的数据，但是切纸没有被放置错误03060200-2E03 2E03 接收了指定纸盒的数据，但是纸盒中没有被放置切纸错误03862000-2E09 2E09 滚纸余量检测到滚纸不足错误03860002-2E0A 2E0A 切纸安装完成时，接收到指定滚纸的数据错误03060200-2E0B 2E0B 手动切纸安装完成时，接收到指定纸盒的数据错误03860002-2E0C 2E0C 滚纸安装完成时，接收到指定切纸的数据错误03060A00-2E0E 2E0E 滚纸单元没有安装错误03031000-2E0F 2E0F 上盖异常打开错误03031000-2E11 2E11 输送筒盖子异常打开错误03031000-2E12 2E12 释放杆异常错误03060000-2E14 2E14 接收数据的宽度和纸张宽度不一致错误03061000-2E15 2E15 数据的纸张种类不一致错误03060000-2E16 2E16 数据的纸张种类和尺寸不一致（只有纸盒的情况）错误03180101-2E17 2E17 未安装纸盒错误03060A00-2E1B 2E1B 滚纸用完错误03010000-2E1C 2E1C 不能排纸错误03010000-2E1F 2E1F 调整方式打印时，纸张太小错误03030000-2E21 2E21 IEEE1394 界面异常错误03180003-2E22 2E22 介质配置工具中的纸盒供纸设置为[否]时，接收到了指定纸盒的任务错误03130031-2E23 2E23 切割单元故障错误03010000-2E25 2E25 供纸错误错误03010000-2E27 2E27 打印中纸张脱离/供纸、打印、排纸过程中发生了LF脱离（JAM1）错误03130031-2F13 2F13 A/D 转换器外部触发器输出停止错误03130031-2F14 2F14 ASIC 记录器不能写入错误03130031-2F16 2F16 喷雾风扇错误错误03130031-2F17 2F17 台板风扇错误错误03130031-2F1F 2F1F 清洗马达原位置检测错误错误03130031-2F20 2F20 盖帽马达凸轮位置异常错误错误03130031-2F22 2F22 抽墨移动超时错误03130031-2F23 2F23 清洁马达错误错误03130031-2F24 2F24 切割器移动超时错误03130031-2F25 2F25 不能检测到输送马达原位置错误03130031-2F26 2F26 搬运错误错误03130031-2F27 2F27 搬运超时错误03130031-2F28 2F28 清洁传感器错误错误03010000-2F29 2F29 LF 运送超时错误错误03130031-2F2A 2F2A 不能检测到LF 原位置错误03130031-2F2B 2F2B LF 动作不能进行错误03130031-2F2D 2F2D 纸盒动作不能进行错误03130031-2F2E 2F2E 滚纸移动超时错误03800500-2F2F 2F2F 不吐墨检测错误错误03800500-2F30 2F30 不吐墨检测位置调整错误错误03130031-2F32 2F32 多功能传感器异常错误03010000-2F33 2F33 因为是不能调整的媒体所以不能进行调整错误03010000-2F34 2F34 传感器校准错误错误03130031-2F3A 2F3A 墨水供给阀马达错误错误E146-4001 4001 无边距/流动预备吐墨/喷雾回收台整体维修呼叫E602-401A 401A HDD 错误（故障）维修呼叫E602-401B 401B HDD 接触不良维修呼叫E198-401C 401C RTC 错误维修呼叫E198-401D 401D RTC 电池不足维修呼叫E198-401E 401E RTC 时钟停止维修呼叫03130031-4027 4027 推动移动超时错误E194-4034 4034 传感器校准错误（用户模式下不会发生）错误E161-403E 403E 打印头R 异常升温维修呼叫E161-403F 403F 打印头L 异常升温维修呼叫E196-4040 4040 校验和错误维修呼叫E196-4041 4041 FLASH ROM 取出失败维修呼叫03900001-4042 4042 介质配置工具数据传送失败错误E196-4042 4042 介质配置工具数据传送失败维修呼叫E196-4043 4043 介质配置工具数据传送失败维修呼叫E196-4044 4044 EEPROM 尺寸错误维修呼叫E196-4045 4045 EEPROM 尺寸错误维修呼叫E141-4046 4046 恢复的回转次数已经达到5万次以上维修呼叫E144-4047 4047 供给相关的计数错误维修呼叫03900001-4049 4049 转送ROM 数据机型不同错误E196-4049 4049 转送ROM 数据机型不同维修呼叫E194-404A 404A 不吐墨检测计数错误维修呼叫佳能Canon iPF500iPF600iPF510iPF610报错代码错误代码表：代码描述03010000-200C 无法检测介质前缘03010000-200D 无法检测单页纸后缘03010000-2017 无法检测介质右缘03010000-2018 无法检测介质左缘03010000-2820 打印头校准调整不正确03010000-2821 LF调整不正确03010000-2822 偏心度调整不正确03010000-2823 打印头检查错误03010000-2E1F 要进行内部打印，需设置一个小表格。

斯米特,绘图仪,常见问题
二、喷墨机（双喷）经常出现的故障：
1、打开喷墨机电源如屏幕出现异常数字时请根据以下所述进行检查或维修：
①屏幕出现51号数字，检查光栅、14芯排线以及解码器；
②屏幕出现52号数字，速度太慢，进入厂商设置第一项、第二项第三项进行测速；【三项数值控制在100%以下90%以上】
③屏幕出现53号数字，检查原点的大、小；
④屏幕出现54号数字，超宽【检查所绘文件幅宽，是否超出绘图机所绘范围；】
⑤屏幕出现55号数字检查导轨上是否有异物阻挡，然后重新开机；
打开电源，屏幕不显示 1、电源连接 1、检查电源线是否连接正确2、检查电源开关是否打开。

马克文件已输出完成但绘图机没绘图 1、绘图机，没打开
2、数据线有问题 1、检查绘图机是否处于正常联机状态
2、检查数据线是否正常连接
不能输出马克文件 1、检查串行端口是否设置正常 1、重新设置正确的串行端口
2、检查绘图机是否处于工作状态
控制中心软件不能启动 1、软件问题或WINDOWS问题 1、重新安装软件或安装WINDOWS软件。

3.5 顶盖保护错误顶盖保护的故障现象为：开机后，绘图仪长鸣是否顶盖没在盖上顶盖开关的连接线与MPU1是否有松动等接触不良现象先将MPU1顶盖开关的插座上两针短接，如果绘图仪仍然长鸣，请更换顶盖开关，否则更换MPU13.6 墨盒检测错误开机或打印结束后,机器“嘀、嘀、嘀”响三声，说明没有检测到墨盒检查墨盒是否安装良好检查20PIN 扁平电缆与MPU2和墨头电路板连接是否正常 更换MPU2、墨头电路板、20PIN 扁平电缆3.7打印质量打印质量包括打印出来马克的线条是否平滑,顺畅,清晰,马克精度是否准确 相关部件： MPU1、MPU2、20PIN 扁平电缆、墨头电路板、墨盒、墨头组件3.7.1不喷墨首先检查墨头是否脏了，擦拭后再试一下检查MPU1上28V 指示灯灯是否亮，如果不亮，请根据电源故障排除 更换MPU2、20PIN 扁平电缆、墨头电路板墨头电路板 扁平电缆插槽20PIN 扁平电缆 墨头组件3.7.2打印线条不清晰检查墨头高度(正常高度1.5mm)（墨头是否刮擦绘图纸或离纸面太高）,检查20PIN扁平电缆、墨头电路板、MPU2、HP45#墨盒。

3.7.3打印马克精度不准此故障多为机械原因造成：压纸座是否良好压到纸？测速装置不良。

收纸电机不良。

收纸电机上的电机连轴器松动。

3.7.4打印线条有间隔（有虚线）每个墨盒正常打印时，单次绘出垂直线长为1.27cm。

我们可以根据这个数据来判断问题出在哪些部件。

测量实际数据，打印的垂直线条是否有1.27cm？长度是1.27cm。

喷墨电路方面正常，请根据收纸错误的检测方法来检查长度小于1.27cm。

说明喷墨电路部件有问题。

✓确认使用的墨盒正常。

检查墨头喷嘴是否脏，检查墨头喷嘴距离绘图纸高度是否为1.5mm左右。

更换好墨盒试一下。

✓观察墨头电路板上的接触探针，应该全部在弹出状态，如有探针未弹出则应更换墨头电路板。

✓检查20PIN扁平电缆是否有接触不良，是否有接触片翘起，重新插拔并锁紧。

如何解决测绘仪器故障维修中的常见问题测绘仪器作为测绘工作不可或缺的工具，其正常运行对于保证测绘结果的准确性和可靠性至关重要。

然而，由于仪器使用过程中的各种原因，常常会遇到各种故障和问题，给测绘工作带来诸多困扰。

本文将从多个方面探讨如何解决测绘仪器故障维修中的常见问题。

一、了解测绘仪器故障类型测绘仪器的故障类型繁多，常见的包括仪器断电、显示异常、功能失效、精度下降等。

要解决这些故障，首先需要了解故障类型和原因。

通过查阅仪器的使用说明书、相关技术资料和寻求专业人士的帮助，我们可以更好地了解测绘仪器的工作原理和常见故障排除方法。

二、维护测绘仪器的常规操作测绘仪器的常规操作和维护对于减少故障的发生和延长仪器使用寿命至关重要。

首先，要注意保持仪器的清洁和干燥，避免水分和灰尘进入仪器内部导致电路短路或零部件老化。

其次，定期进行仪器的校准和检查，确保仪器各项指标符合要求。

此外，避免长时间连续使用仪器，给仪器提供充分的休息时间，以减少过热引起的故障。

三、技术水平提升针对测绘仪器故障维修中的常见问题，技术水平的提升是解决问题的关键。

通过学习相关的技术知识和维修经验，能够更加熟练地操作和维修测绘仪器。

在解决故障时，可以借助专业技术论坛、社区或者与同行交流，共同探讨和解决问题。

另外，参加有关仪器维修的培训课程也是提升技术水平的有效途径。

四、合理购买仪器和及时更换零部件在测绘仪器使用寿命较长或者经常维修无法维持正常工作的情况下，及时更换仪器或关键部件是必要的。

在购买仪器时，应选择具有一定声誉和技术实力的品牌和供应商，选择质优价廉的仪器。

对于关键部件的更换，应选择正规渠道购买原装零部件，以保证仪器的正常工作。

此外，根据测绘工作的需要，合理购置和配置仪器，提高工作效率和准确度。

五、制定仪器使用和维修标准针对不同类型的测绘仪器，制定详细的使用和维修标准是防止故障发生和快速解决故障的重要手段。

使用标准应包括仪器的规范使用方法、操作步骤和注意事项等。
