变配电监控管理系统

变电站监控系统的功能随着我国电网建设的发展和安全要求的不断提高，自动化技术不断应用到变电站的建设和改造中；变电站计算机监控系统在变电站中的应用，提高了变电站的自动化水平；变电站的建设朝无人值班和少人看守的方向发展。

变电站自动化和无人值班是当今电网调度自动化领域的必然趋势，其发展势头方兴未艾。

无人值班是电力工业随着科学技术的发展而产生的新型的变电站运行方式，在这种运行方式里，先进技术成分含量大，它集中包含了工业自动化，人工智能分析，通讯等多学科先进技术的结晶，这是科学发展一般规律所直接导致的必然结果。

对原有变电站有步骤地实施无人值守改造势在必行的原因有：①它能更好地适应工业对电能质量的要求。

现代工业，尤其是高新技术产业，对电能的电压水平、频率、纹波系数、供电连续性等指标都有较高的要求，我们电力企业就要适应这种要求，工业自动化以及与之相应的变电站自动化有着信息量大、信息反馈快等人力不能超越的优点。

因此，在变电站中引入工业自动化，实现无人值班是科学的选择；②它是电力企业安全运行的要求，统计表明电力行业的事故中，由人为因素造成的占有一定的比重，实践证明人容易受环境、情绪、疾病等诸多因素影响，因此本身就是一个不可靠因素。

确实有不少事故是由人为误操作引起的，无人值班却可以提高运行可靠性。

从统计的结果看供电局实现变电站无人值班后，误操作事故率明显降低。

③从经济效益的角度看，当无人值班变电站达到一定数量时，就可以实现减人增效。

变电站自动化是在自动化技术、计算机技术、网络通讯技术的基础上发展起来的，我国大约在20世纪90年代才大规模推广变电站自动化和无人值班这项工作，经过10多年的发展基本形成了新建变电站全部采用综合自动化技术，常规站逐步向变电站自动化和无人值班过渡的局面。

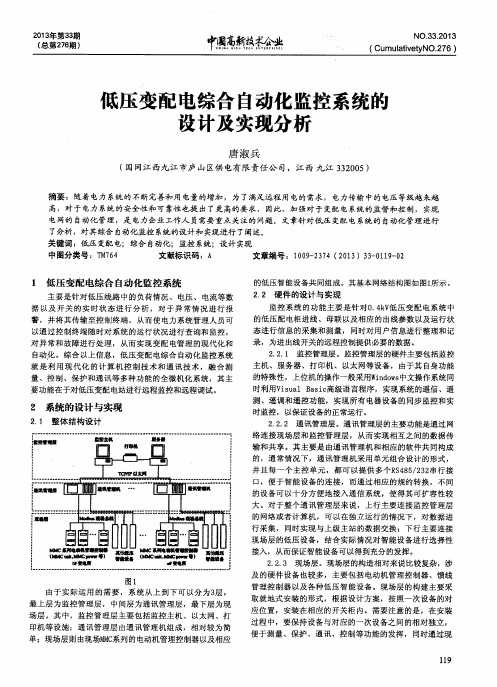

1变电站计算机监控系统随着计算机技术、网络技术、通信技术、自动化技术的迅猛发展，为变电站实现全方位的自动化监测、保护、控制和管理打下了坚实的基础，基于网络化结构下的分层分布式计算机监控系统技术的逐渐趋于成熟，使得每一个变电站不再是电力系统的信息孤岛，逐步形成一个以控制中心为主体的分层、分级操作控制的新型管理模式。

变配电综合无线监控系统说明书型号SC3000---=系统无线测控专家=---使用前请仔细阅读领会说明书◆监控系统有线无线控制方式可选购◆1.1系统综述作为业界领先的电气无线测控产品供应商，北京首创无线测控针对市场需求，提供了集高、低压变配电系统一体化智能无线监控的完整解决方案，即SC3000电力无线监控系统。

它基于当前广泛应用的现场总线方式及分布式的网络结构实现电力系统信息的交换和管理，系统集保护、测量、控制、数据采集、谐波分析、用电管理、电能质量分析、负荷控制和运行管理功能为一体，通过通讯网络、计算机和专业的电力监控软件使用户的电力系统透明化，是一套提高电力系统安全性、可靠性和管理水平的智能化综合电力管理系统。

SC3000电力无线监控系统目前支持上千种国内外的流行智能设备的通讯，可确保系统良好的兼容性。

同时系统具有良好的开放性，可以方便地与其它自动化系统互连，如DCS系统、楼宇自控系统、消防控制系统等，实现自动化系统间相互通讯和信息共享。

目前SC3000系统可用于高低压35KV及以下电压等级的企业变配电室、智能大厦、市政建设、智能化小区、学校、港口、机场等诸多领域；满足中国电力行业规范及相关行业标准,是一种开放式智能化、网络化、单元化、组态化的电力综合自动化系统,完美实现“四遥”及综合管理功能。

1.2系统的优点◆无线组网通信最大的优势就是省去了铺设和维护大量变送电缆以配置补偿和屏蔽措施的工程和费用，避免了线路被盗破坏及维护问题。

◆可全面促进变配电系统的安全性、可靠性和便捷性的运行，分层分布式的总线控制方式完全满足未来电力工业自动化发展的需要。

◆实现高、低压供配电系统的一体化综合监控和管理。

全面实现用电管理的无人化或少人化值班模式，节约大量的运力和人力资源成本，大大提高电气系统运行管理的效率。

◆可对潜在的事故进行预报警和记录，同时可动态实现各种实时电量参数的越限越位报警措施，便于及时应对各种可能的事故和隐患的出现。

配电房智能辅助监控系统TIP3000配电房智能辅助监控系统一，系统概述TIP3000配电房智能辅助监控系统，是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。

系统对各种监测及报警数据进行分析，实时反映现场设备运行的环境情况、设备本身运行情况，通过联动控制，保证配电房场所的电力设备安全运行。

防止因环境改变、非授权活动、设备状态变化等引起的事故，满足配电房远程运维的可靠管控要求。

为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。

二，系统设计1、系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把配电房智能辅助监控系统分为站端设备和软件系统两部分。

说明：可根据客户实际需求进行子系统配置。

2、网络拓扑设计目前，对于配电房智能辅助监控系统通常有以下几种传输方式：已有以太网的配电房：每个配电房东机需求一个RJ45网口和一个IP地址即可。

仅有2M光纤接口：配置一台2M--以太网桥，通过光电转换，提供以太网接口。

没有以太网和光纤的配电房：能够挑选如下两种体式格局：就近租用电信运营商的以太网或者光纤：适合于小区内运营商网络连接较为方便的地方。

租用电信运营商的无线网络：采用3G、4G路由器接入的体式格局，能够利用公网或者组成VPN专网。

本方案需要向运营商缴纳网络使用费用和购买。

总之，通过各种技术手段，配备以太网为最优化和成本最低的传输方式。

三，系统功能配电房智能辅助监控系统平台采用云部署模式，利用统一的系统管理应用，实现参数配置管理、权限管理、日记管理、数据管理和接口尺度管理。

1.实现在线监控数据管理，具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。

2.实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警，电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等；3.经由过程视频监控和安防入侵检测实现配电房安防状况检测；4.经由过程对配网变压器、中压开关柜、低压配电柜和电缆等装备的现在检测，实现装备的状态在线检测以及局放、测温等检测；5.系统平台具备配电房设备在线检测数据浏览功能，包括：综合环境检测、安防状态检测、装备状况检测等在线检测数据的浏览功用；6.实现在线检测数据综合分析功能、设备实时状态分析评估功能，实现检测数据完整性、一致性、采集及时性的统计分析功能。

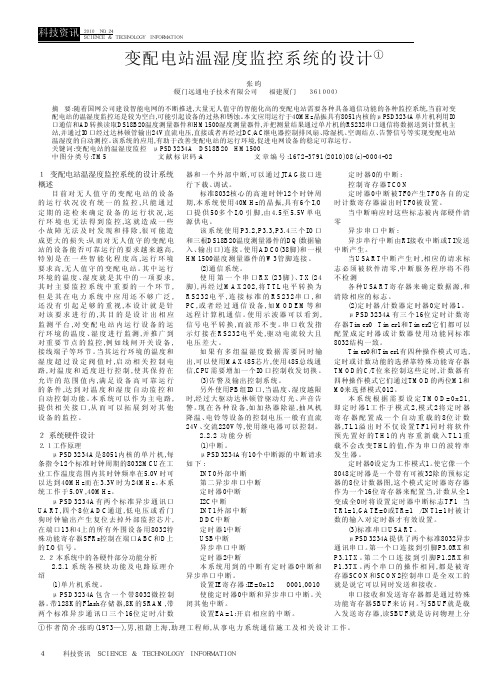

变电站环境监控系统方案一、系统简介配电室智能辅助监控方案通过监控、预警、控制等手段，实现了变配电站安全运行最关注的“在控”、“可控”等问题。

利用各种采集前置机、传感器和报警器，实现了电力设备运行状态及和周边环境的远程在线监控。

采取分层、模块化设计，使各个模块相互独立，层次清晰，模块之间的耦合度最小。

根据“标准化，一体化，智能化”的设计原则，该方案采用工业设计标准通信接口，实现多种功能。

二、功能特点1、兼容性强：变电站环境监控系统可以兼容多家厂商的设备接入，实现完美接入，并具有符合电力系统标准的接口规范，使得设备兼容更加快捷。

2、多样化告警：实现声光、语音、电话、短信、微信、邮件等多种联动提醒方式。

3、灵活选配：系统采用模块化设计，组网灵活，用户可根据要求选配。

4、历史数据查询：可以查询到站房内以往环境监测资料、电气设备电力参数、报警信息、人员出入信息、设备启停等数据。

三、系统功能1、动力监测（变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等）。

2、环境监测（温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测）。

3、安全监测（烟雾、红外、电子围栏、门禁、视频等监测）。

4、设备控制（空调、除湿机、风机、灯光、水泵、新风机等控制）等。

四、应用价值1、辅助电力运维：提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。

2、一体化智能调度：实现站房的真正可视化智能远控，形成一体化的智能调度体系，确保电网运行的安全可靠、灵活协调、优质高效、经济环保。

3、避免重复投资：系统具有开放性、可扩展性、兼容性和灵活性等特点，可适应产品升级，避免重复投资。

4、推动电网安全运行：保证站房安全可靠，有力地支持电网安全稳定运行。

变电站环境监控系统方案有丰富的监控功能，从内到外，实现精细化、标准化、智能化的监控管理，大大提高管理者对站点运维的效率及质量，降低高温、潮湿、盗窃等异常情况的发生。

电力监控系统简介电力监控系统（英文为Supervisory Control And Data Acquisition，简称SCADA系统），其主要功能是对供电设备（包括变电及接触网设备）进行监视、控制和采集。

1．SCADA系统功能简介电力监控系统（简称SCADA系统）的主要设备设置在控制中心。

远程控制终端设备（即RTU设备）设置在各变电所内，RTU通过通信网络OTN与控制中心设备相连接，控制中心命令由OCC发往各RTU，再由RTU传向供电系统，供电系统的所有信息通过RTU传向控制中心。

SCADA系统所有计算机和RTU都有自监功能，系统设备具有高度可靠性，各设备状态可在CRT 上显示出来。

1.1.被控对象设备1.1.1.变电所设备a.2个110kV/33kV主变电所（坑口、广和）b.8个牵引降压混合变电所（西朗、车辆段B所、芳村A所、长寿路A所，公园前B所、列士陵园A所、体育西B所、广州东站A所）c.25个降压变电所1.1.2.接触网设备a.西朗牵引降压混合变电所→7个接触网电动隔离开关b.车辆段牵引降压混合变电所→2个接触网电动隔离开关c.芳村牵引降压混合变电所→6个接触网电动隔离开关d.长寿路牵引降压混合变电所→6个接触网电动隔离开关e.公园前牵引降压混合变电所→6个接触网电动隔离开关f.列士陵园牵引降压混合变电所→6个接触网电动隔离开关g.体育西牵引降压混合变电所→6个接触网电动隔离开关h.广州东站牵引降压混合变电所→6个接触网电动隔离开关1.2.SCADA系统全线运行运作模式SCADA系统全线运作模式采用OCC中央设备集中监视和控制，并在车辆段B所、坑口主变所及广和主变所设立站控计算机，辅以站控控制模式。

在灾害模式下，执行站控控制方式。

SCADA系统可以根据运行实际需求，更改部分运行模式。

全线运行后，在各牵引所各增设一台站控计算机（型号是PG740）。

2．SCADA系统主要设备名称数量及投入使用情况2.1RTU设备共36台，其中35个分别设置在沿线各站变电所及车辆段变电所；另一个放在材料总库.2.2站控计算机(PC机)共3台,全部投入使用,分别设置在车辆段B所,广和主所和坑口主所;2.3站控PG机共11台,其中7台设置于除车辆段B所外的其他牵引变电所,一台放在OCC六楼监视通道用,一台为抢修用备机,其余备用.2.4TCI柜共一台,设置于OCC六楼SCADA设备房;2.5UPS系统一套(包括UPS柜两个、蓄电池柜、配电盘各一个),设置于OCC六楼UPS房，UPS柜一用一备。
