BA对变配电系统的接口要求

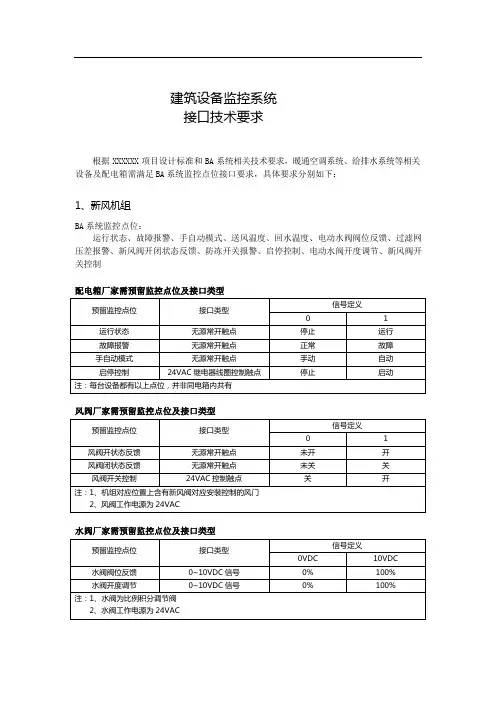

建筑设备监控系统接口技术要求根据XXXXXX 项目设计标准和BA 系统相关技术要求，暖通空调系统、给排水系统等相关设备及配电箱需满足BA 系统监控点位接口要求，具体要求分别如下：1、新风机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、回水温度、电动水阀阀位反馈、过滤网压差报警、新风阀开闭状态反馈、防冻开关报警、启停控制、电动水阀开度调节、新风阀开关控制配电箱厂家需预留监控点位及接口类型风阀厂家需预留监控点位及接口类型水阀厂家需预留监控点位及接口类型2、组合式空调机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、回风温度、回风湿度、回水温度、CO2 浓度、变频器频率反馈、电动水阀阀位反馈、电动保温阀开闭状态反馈（如有）、新风阀开度反馈、回风阀开度反馈、过滤网压差报警、防冻开关报警、最不利末端供回水压差（商管物业取影院 IMAX 空调机组供回水压差，取最高层一台空调机组供回水压差）、启停控制、变频器频率调节、电动水阀开度调节、电动保温阀开关控制（如有）、新风阀开度调节、回风阀开度调节配电箱厂家需预留监控点位及接口类型风阀厂家需预留监控点位及接口类型电动保温阀厂家需预留监控点位及接口类型（如有）水阀厂家需预留监控点位及接口类型3、吊顶式空调机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、电动水阀开闭状态反馈、过滤网压差报警、启停控制、电动水阀开关控制配电箱厂家需预留监控点位及接口类型水阀厂家需预留监控点位及接口类型4、风机盘管BA 系统监控点位：运行状态、启停控制配电箱厂家需预留监控点位及接口类型5、通风设备BA 系统监控点位：运行状态、故障报警、手自动模式、启停控制配电箱厂家需预留监控点位及接口类型6、锅炉房、热力站BA 系统监控点位：锅炉运行状态、故障报警、手自动模式、运行时间、大小火状态、出水温度设定值、进出水温度等热水循环泵运行状态、故障报警、手自动模式、变频器频率反馈、启停控制、变频器频率调节各台热水循环泵进口并联总管、出分支管压力、热水总管的流量、供回水温度、锅炉房温度锅炉厂家需预留监控点位及接口类型锅炉配电箱厂家需预留监控点位及接口类型热水循环泵配电箱厂家需预留监控点位及接口类型7、冷源系统BA 系统监控点位：冷水机组运行状态、故障报警、冷冻水供回水温度、冷却水供回水温度、冷冻水温度设定值、运行时间、压缩机运行电流百分比、压缩机运行小时数、压缩机启动次数、蒸发温度、冷凝温度、蒸发压力、冷凝压力、启停控制、出水温度设定冷冻水泵运行状态、故障报警、手自动模式、启停控制冷冻水补水泵运行状态、故障报警、手自动模式冷冻水供回水总管温度、总管水流量冷冻水泵进口并联总管、出口分支管压力分集水器压力、分集水器间压差冷冻水泵变频器频率反馈和变频器频率调节最不利末端供回水压差冷却水泵、冷却塔风机运行状态、故障报警、手自动模式、启停控制冷却水供回水总管温度、总管水流量冷却水泵进口并联总管、出口分支管压力冷却水泵、冷却塔风机变频器频率反馈和变频器频率调节冷却水补水泵运行状态、故障报警、手自动模式分水器各供水支路电动蝶阀开关状态反馈和开关控制、压差旁通阀开度反馈和开度调节膨胀水箱超高、超低水位软化水补水箱高、低水位室外温湿度、制冷机房室内温度等通过多功能电力仪表通讯接口对冷机、冷冻水泵、冷却水泵、冷却塔电力仪表内部参数进行监控：包括电压、电流、功率、电度、功率因素等冷机厂家需预留监控点位及接口类型多功能电力仪表厂家需预留监控点位及接口类型冷冻水泵、冷却水泵和冷却塔风机配电箱厂家需预留监控点位及接口类型注：每台设备都有以上点位，并非同电箱内共有冷冻水补水泵、冷却水补水泵配电箱厂家需预留监控点位及接口类型电动蝶阀厂家需预留监控点位及接口类型压差旁通阀厂家需预留监控点位及接口类型8、给水系统BA 系统监控点位：生活给水泵运行状态、故障报警、手自动模式，生活给水管网压力生活水箱超高、超低水位,室外景观水泵运行状态、故障报警、手自动模式消火栓系统、喷淋系统、防护冷却水系统稳压泵出口处压力消防水池和消防水箱高低液位配电箱厂家需预留监控点位及接口类型9、排水系统BA 系统监控点位：污水提升泵运行状态、故障报警、手自动模式、污水坑超高水位、隔油池超高液位一体化污水提升装置（隔油池）排水泵运行状态、故障报警、手自动模式配电箱厂家需预留监控点位及接口类型10、BA 系统免责声明以上为BA 系统接口要求说明，请各个专业负责人参照此要求完成。

附件1：福州闽侨大厦BA系统接口要求一、送排风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

二、排风排烟风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

三、送风补风风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

四、补风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

五、集水坑的排水泵配电箱每一个水泵的设备状态、设备故障的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

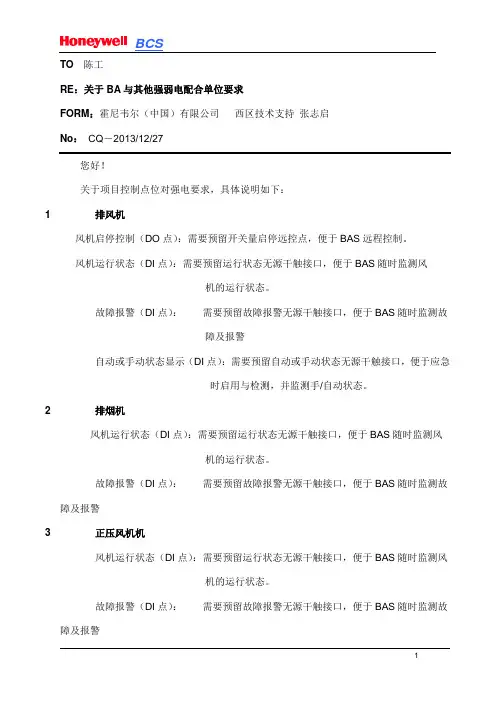

TO 陈工RE：关于BA与其他强弱电配合单位要求FORM：霍尼韦尔（中国）有限公司西区技术支持张志启No：CQ－2013/12/27您好！关于项目控制点位对强电要求，具体说明如下：1 排风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

2 排烟机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警3 正压风机机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警4 送风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

5 排风机(变频)风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

变频器启停（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

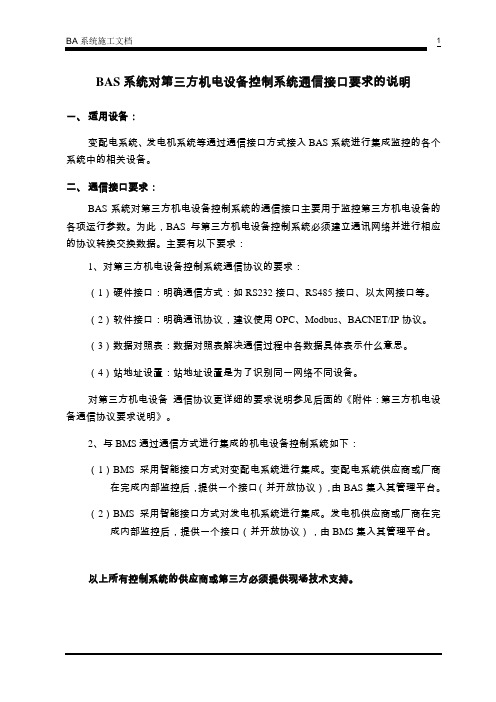

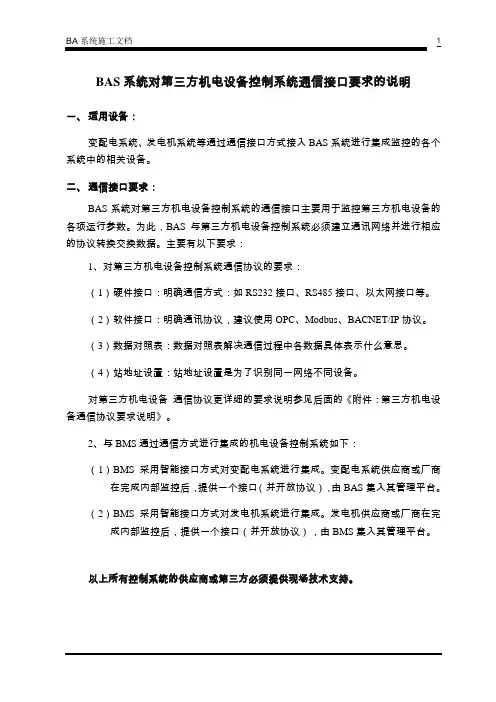

BAS系统对第三方机电设备控制系统通信接口要求的说明一、适用设备：变配电系统、发电机系统等通过通信接口方式接入BAS系统进行集成监控的各个系统中的相关设备。

二、通信接口要求：BAS系统对第三方机电设备控制系统的通信接口主要用于监控第三方机电设备的各项运行参数。

为此，BAS与第三方机电设备控制系统必须建立通讯网络并进行相应的协议转换交换数据。

主要有以下要求：1、对第三方机电设备控制系统通信协议的要求：（1）硬件接口：明确通信方式：如RS232接口、RS485接口、以太网接口等。

（2）软件接口：明确通讯协议，建议使用OPC、Modbus、BACNET/IP协议。

（3）数据对照表：数据对照表解决通信过程中各数据具体表示什么意思。

（4）站地址设置：站地址设置是为了识别同一网络不同设备。

对第三方机电设备通信协议更详细的要求说明参见后面的《附件：第三方机电设备通信协议要求说明》。

2、与BMS通过通信方式进行集成的机电设备控制系统如下：（1）BMS采用智能接口方式对变配电系统进行集成。

变配电系统供应商或厂商在完成内部监控后，提供一个接口（并开放协议），由BAS集入其管理平台。

（2）BMS采用智能接口方式对发电机系统进行集成。

发电机供应商或厂商在完成内部监控后，提供一个接口（并开放协议），由BMS集入其管理平台。

以上所有控制系统的供应商或第三方必须提供现场技术支持。

附件：第三方机电设备通信协议要求说明对第三方设备的通信协议接口要求有：硬件接口、软件接口和数据对照表这三点。

如果有多个第三方设备共用一个通信接口时需增加设备站地址设置的要求（建议使用OPC\Modbus\BACNET/IP协议）。

下面以MODBUS通讯协议为例，说明硬件接口和软件接口要求：1、硬件接口硬件接口解决硬件连线问题。

要求第三方设备上有位置可以连线，而且电脑从这里可以读写数据。

硬件通信线连接方法，需第三方设备到电脑串口的连接线接法。

如电脑的9针串口的9根针的线分别接到第三方设备的哪些接线端子，中间需不需要增加转换设备等？如下图所示（不同的设备有不同的接法，具体要求第三方设备厂家提供）：2、软件接口软件接口解决怎样与第三方设备通信的问题。

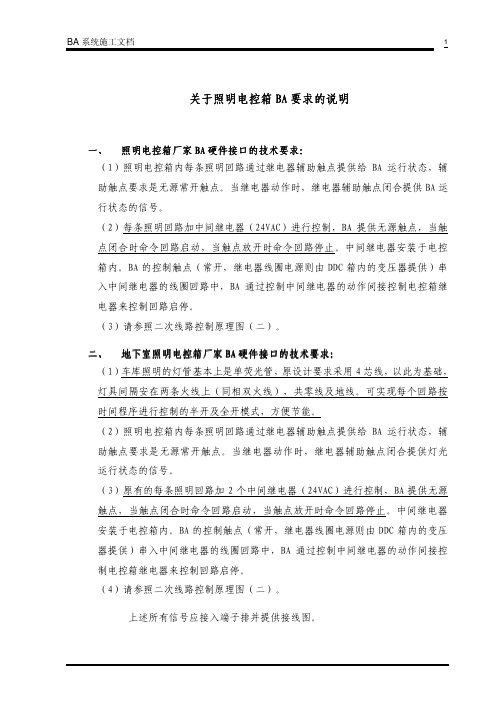

BA 系统施工文档 1关于关于照明照明照明电控箱电控箱BA 要求的说明一、 照明照明电控箱厂家电控箱厂家BA 硬件接口的技术要求硬件接口的技术要求：：（1）照明电控箱内每条照明回路通过继电器辅助触点提供给BA 运行状态，辅助触点要求是无源常开触点。

当继电器动作时，继电器辅助触点闭合提供BA 运行状态的信号。

（2）每条照明回路加中间继电器（24VAC）进行控制，BA 提供无源触点，当触点闭合时命令回路启动，当触点放开时命令回路停止。

中间继电器安装于电控箱内。

BA 的控制触点（常开，继电器线圈电源则由DDC 箱内的变压器提供）串入中间继电器的线圈回路中，BA 通过控制中间继电器的动作间接控制电控箱继电器来控制回路启停。

（3）请参照二次线路控制原理图（二）。

二、 地下室照明电控箱厂家BA 硬件接口的技术要求硬件接口的技术要求：：（1）车库照明的灯管基本上是单荧光管，原设计要求采用4芯线，以此为基础，灯具间隔安在两条火线上（同相双火线），共零线及地线。

可实现每个回路按时间程序进行控制的半开及全开模式，方便节能。

（2）照明电控箱内每条照明回路通过继电器辅助触点提供给BA 运行状态，辅助触点要求是无源常开触点。

当继电器动作时，继电器辅助触点闭合提供灯光运行状态的信号。

（3）原有的每条照明回路加2个中间继电器（24VAC）进行控制，BA 提供无源触点，当触点闭合时命令回路启动，当触点放开时命令回路停止。

中间继电器安装于电控箱内。

BA 的控制触点（常开，继电器线圈电源则由DDC 箱内的变压器提供）串入中间继电器的线圈回路中，BA 通过控制中间继电器的动作间接控制电控箱继电器来控制回路启停。

（4）请参照二次线路控制原理图（二）。

上述所有信号应接入端子排并提供接线图。

楼宇自控系统（BA）设备配置，接口要求与监控策略一、制冷系统监控1.1 冷水主机1) 设备配置冷水主机，每台有一个内置的控制盘，控制盘通过硬线与DDC I/O 接口，还可以要求冷水主机供应商提供串行链路接口并开放协议)。

接口提供主机系统内部运行参数，如: 出水温度、回水温度、蒸发压力、冷凝压力、负荷比例等。

接口提供运行状态、故障状态和手自动状态。

冷水机接收远程启动信号。

每台冷水机组的冷冻、冷却水管道上设有一个水流开关，冷冻水总管设有温度传感器、水压力传感器及一个流量传感器，冷却塔出水总管道设有温度传感器。

温度传感器、压力传感器及流量传感器提供模拟信号，而水流开关则提供数字输入信号给DDC I/O 。

通过冷水机的水流由一个控制阀门的开和关控制，控制信号由DDC 发出。

2) 设备启动冷水机组根据时间表运行。

早上冷水机启动时，要运行的冷水机按预先设置的数量及预先设定的时段进行。

在这种方式下运行的冷水机数量和要求的时间在系统调试前确定。

冷水机启动：开启冷却塔风机，开启冷却水蝶阀，开启冷却水泵，开启冷冻水蝶阀，开启冷冻水泵，待水流感测装置确认冷冻水泵运行后，冷水机才启动运行检查（冷水机停机顺序则相反）。

冷水机停机后，冷冻水泵维持运行一段时间，然后关闭冷冻水蝶阀。

3) 冷水机台数控制一旦完成早晨启动控制时段，需要的冷水机数量根据系统的负载要求确定。

确定冷水机组运行台数：根据冷冻水管道的水流量和冷冻侧供回水温差计算系统负荷，以此确定所需运行的冷水机组数量；同时根据冷水机组实际运行负荷与相应台数机组额定负荷进行比较确定机组运行台数；取二者较大值为实际运行台数。

冷水机组运行台数能够在工作站上进行修改。

下一阶段冷水机组的运行或者关闭的设定值能在工作站上修改。

在冷水机组启动和关闭设定值（如上述计算的）间提供一个静带（deadband ），静带可在维护工作站上修改。

时间延迟包括在逻辑中，防止两台或者更多的冷水机同时启动。

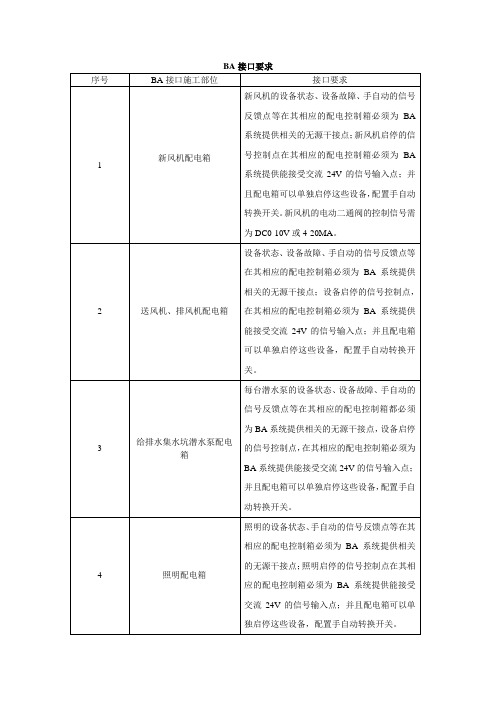

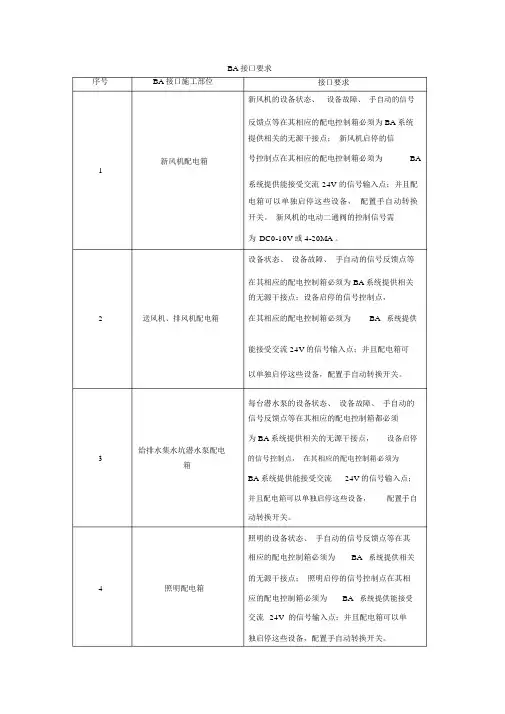

序号BA 接口施工部位新风机配电箱12送风机、排风机配电箱BA 接口要求接口要求新风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为 BA 系统提供相关的无源干接点；新风机启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流 24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

新风机的电动二通阀的控制信号需为DC0-10V 或 4-20MA 。

设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为 BA 系统提供相关的无源干接点；设备启停的信号控制点，在其相应的配电控制箱必须为BA系统提供能接受交流 24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

每台潜水泵的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱都必须为 BA 系统提供相关的无源干接点，设备启停给排水集水坑潜水泵配电3的信号控制点，在其相应的配电控制箱必须为箱BA 系统提供能接受交流24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

照明的设备状态、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；照明启停的信号控制点在其相4照明配电箱应的配电控制箱必须为BA系统提供能接受交流24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

电力监控系统接口、发电机组接口、电梯集控电力监控系统接口、发电机系统接口、变频空调系统接口为 BA 系统提供5 组接口、电梯集控系统接Modbus 或 OPC 通用协议的通讯接口，硬件接口、变频空调系统接口口为 Ethernet、 RS485 或 RS232。

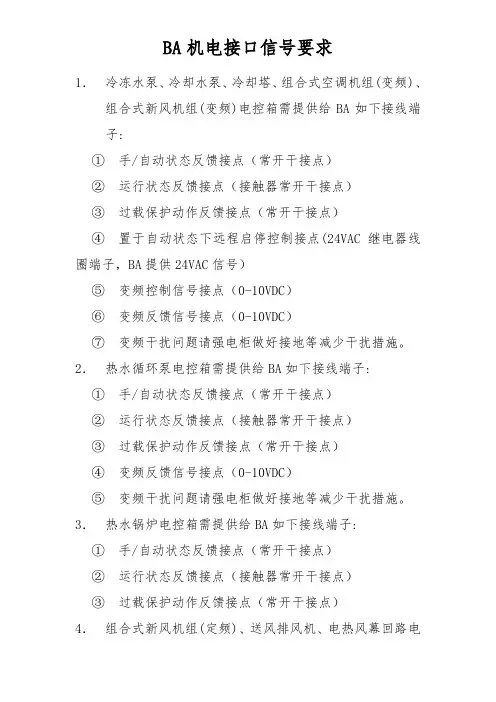

1．冷冻水泵、冷却水泵、冷却塔、组合式空调机组(变频)、组合式新风机组(变频)电控箱需提供给BA如下接线端子:①手/自动状态反馈接点（常开干接点）②运行状态反馈接点（接触器常开干接点）③过载保护动作反馈接点（常开干接点）④置于自动状态下远程启停控制接点(24VAC继电器线圈端子，BA提供24VAC信号）⑤变频控制信号接点（0-10VDC）⑥变频反馈信号接点（0-10VDC）⑦变频干扰问题请强电柜做好接地等减少干扰措施。

2．热水循环泵电控箱需提供给BA如下接线端子:①手/自动状态反馈接点（常开干接点）②运行状态反馈接点（接触器常开干接点）③过载保护动作反馈接点（常开干接点）④变频反馈信号接点（0-10VDC）⑤变频干扰问题请强电柜做好接地等减少干扰措施。

3．热水锅炉电控箱需提供给BA如下接线端子:①手/自动状态反馈接点（常开干接点）②运行状态反馈接点（接触器常开干接点）③过载保护动作反馈接点（常开干接点）4．组合式新风机组(定频)、送风排风机、电热风幕回路电控箱需给BA提供如下接线端子：①手/自动状态反馈接点（常开干接点）②运行状态反馈接点（接触器常开干接点）③过载保护动作反馈接点（常开干接点）④置于自动状态下远程启停控制接点(24VAC继电器线包端子，BA提供24VAC信号）注：电热风幕应监控配电回路。

5．潜水泵、隔油设备、污水提升设备、冷却塔补水泵、空调补水泵、生活给水泵电控箱需给BA提供如下接线端子：①手/自动状态反馈接点（常开干接点，一个控制箱设置一个手自动开关）②运行状态反馈接点（接触器常开干接点）③过载保护动作反馈接点（常开干接点）6．公共区域风机盘管(厕所除外)回路电控箱需给BA提供如下接线端子：①运行状态反馈接点（接触器常开干接点）②置于自动状态下远程启停控制接点(24VAC继电器线包端子，BA提供24VAC信号）注：公共区域风机盘管(厕所除外)应监控配电回路。

备注：电控箱排产之前二次图纸需要相关单位确认。

机电设备监控系统作为智能化建筑的一个重要组成系统，为保障机电监控系统的有效、可靠实施，为保障各被监控对象的可靠接入，做到不丢项、甩项,从而使系统能完善地接入，做到对各设备的及时、有效的实时监控。

机电设备监控系统牵扯的面比较广，涉及到工程实施中的暖通、给排水、电气、变配电、智能照明、电扶梯等多个专业,因此在工程的前期将接口的问题进行明确，这样，可以在工程的前期、在设备定货之前就提出明确的接口要求，从而可以实现以下两方面功能：1、明确各方的责任及工作内容，避免出现问题时，有关方互相扯皮；2、明确系统实现设计的全部功能，避免资金的浪费。

需纳入BA控制的机电设备主要有：1、暖通系统：带全热回收机组、回排风机的定风量空调机、定风量空调机组、单元柱-定风量空调机组、组合式空调机组、带水系统的全热新风换气机、电动开关风阀、电动调节风阀、电动调节水阀、电动风口、水管伴热等；2、冷热源系统：冷水机组、采暖水循环泵（变频）、定压灌补水泵、冷冻水循环泵、冷却循环水泵、冷却塔风机、电动蝶阀、压差旁通阀；3、通风系统：不带水系统的全热新风换气机、送风机、排风机、排风排烟机、风幕机；4、给排水系统：集水泵;5、电/扶梯系统：电梯、扶梯;6、变配电系统：变电室通信管理;7、其他接入通信系统：EPS电源、VRV室外空调、室内机房专用空调、冷水机组、柴油发动机、FAS系统.有经验的项目经理都会在进场后提出一份工作联系单，对于机电设备BA接口做具体要求.一、控制设备电控箱(动力箱及设备自带控制箱)总的控制要求动力箱或设备控制箱内通过接触器或智能型控制器来实现对现场设备的监控。

BA对此类箱内的基本对接要求列出如下：1、机电设备监控系统监测的设备的运行（阀的开关）状态信号应由控制器或接触器的无源辅助触点引出(此接点为无源常开接点）.2、机电设备监控系统监测的设备的故障报警信号均应由热保护继电器的无源辅助触点引出（此接点为无源常开接点)。
