水环热泵空调系统方案

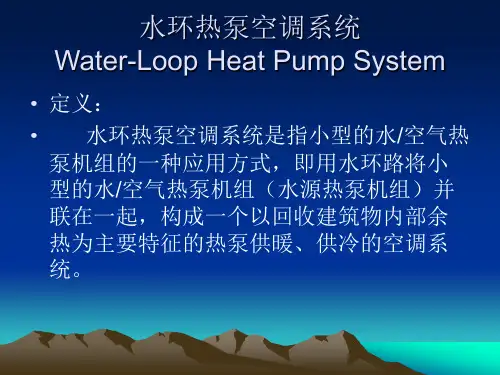

水环热泵空调系统在某办公建筑中的应用摘要：水环热泵空调系统是小型水/空气热泵机组应用方式的一种，其通过水环路把小型的水/空气热泵机组并联一起，从而构成一个以回收建筑内部余热的热泵供暖、供冷系统。

其有着成本低廉、节能环保、分户计费、控制灵活以及维修方便和运行可靠等诸多优点。

本文就以某写字楼实例谈谈其具体应用。

关键词：水环热泵空调系统；办公建筑；应用一、工程概况某写字楼占地面积在3377平米左右，地上层高为23层，地下3层，总建筑高度为98.1米，地上建筑面积33587平米，地下为7191平米；根据消防分类其为一类高层建筑。

该建筑各层的主要使用功能为：地下三层为泵房以及消防水池和六级人防；地下二层为131辆汽车停车库；地下一层为大厦职工餐厅、食堂以及空调系统的中央水泵站；地上一层是商务办公大厅、银行营业厅、大型商场以及消防控制室；2-6层是分为两个独立单位的金融办公；7-23层为商务办公，各层均为数个相对独立的办公区；顶层为屋顶花园和多功能厅；机房层为屋顶水箱及电梯机房。

该工程为典型的产权式写字楼，在项目开始立项阶段开发商就请物业管理介入，项目整体运作比较正规。

水、电以及空调均分户计量；开发商要求空调系统的建设成本及运行成本相对要低，且机房的面积小，层高低，空调系统分户计费，而且可以灵活分隔不同的销售单元。

二、系统概述本工程计算空调冷负荷为3473kw，热负荷为3211kw，将压缩热扣除后，还需要辅助加热量为2390kw。

在夏季水环热泵空调系统的排热是利用开式冷却塔板式换热器实现的，而冬天的辅助加热则通过集中供热来实现。

主楼屋顶设冷塔，中央水泵站设于地下一层汽车坡道下的位置，最低点的净高为1.8米，机房的净可用面积为140平米，与常用空调系统相比较低。

该空调系统共由三部分组成，即循环水系统、冷却水系统以及风系统。

三、系统设计与安装（一）系统设计1、循环水系统循环水系统由循环水管路、补水定压设备、循环泵以及水水换热器和汽水换热器等各部分组成。

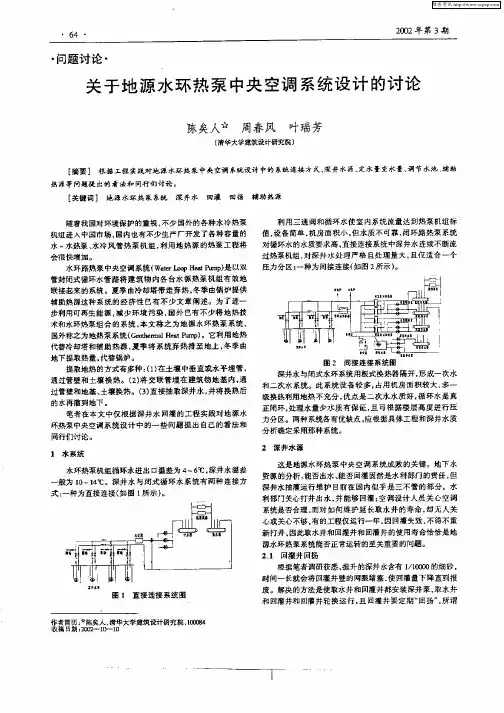

地/水源热泵空调基本概念1.什么是"地源/水源/水环热泵空调"？地源/水源/水环热泵空调是利用地球表面或浅层水源作为冷热源, 将低品位热能转化为用于供热的高品位热能以及用作制冷时的冷却水的空调系统。

地源热泵系统以土壤作为低温热源, 水源热泵系统利用湖水、河水、地下水、矿井水这样的自然水源作为冷热源, 水环热泵是用一个循环水环路作为冷热源, 当环路水温超过一定温度时, 冷却系统启动, 当水温低于一定温度时辅助加热系统启动。

2.地源/水源/水环热泵空调"系统组成、运行原理及优点地源热泵系统（1）系统组成系统是由下列部分所组成: 地源热泵机组、循环水泵、水管环路、水系统控制箱和室内温控器等。

地源热泵空调机组是一种水冷式的供冷/供热机组。

机组由封闭式压缩机、同轴套管式水/制冷剂热交换器、热力膨胀阀(或毛细膨胀管)、四通换向阀、空气侧盘管、风机、空气过滤器、安全控制等所组成。

机组本身带有一套可逆的制冷/制热装置, 是一种可直接用于供冷/供热的热泵空调机组。

（2）运行原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。

在冬季, 地源热泵系统通过埋在地下的封闭管道(称为环路)从大地收集自然界的热量, 而后由环路中的循环水把热量带到室内。

再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中, 并以较高的温度释放到室内。

在夏季, 此运行程序则相反, 地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收, 使房屋得到供冷。

尤如电冰箱那样, 从冰箱内部抽出热量并将它排出箱外使箱内保持低温。

（3）优点1) 地源热泵系统能充分利用蕴藏于土壤和湖泊中的巨大能量, 循环再生, 实现对建筑物的供暖和制冷。

因而运行费用较低。

2)节能地源热泵比风冷热泵节能40%, 比电采暖节能70%。

比燃气炉效率提高48%。

所需制冷剂比一般热泵空调减少50%。

水环热泵空调系统的设计与安装摘要 水环热泵空调系统的设计包括空调负荷计算、机组选择、冷却塔选择、辅助热源、蓄热水箱设计、循环泵选择和自动控制设计等。

水环热泵系统采取独立的区域控制和系统的中央控制相结合的控制系统，包括热泵机组控制、循环水系统控制、中央控制。

水环热泵空调系统安装的关键是要控制噪声的传播，主要注意机组安装、风管、风口安装、水管路安装等各方面。

关键词 水环热泵空调系统 设计 安装 控制水环热泵系统设计主要包括负荷计算、机组选择、冷却塔选择、辅助热源、蓄热水箱设计、循环泵选择和自动控制设计等。

１ 负荷计算 1.1冷负荷计算冷负荷计算与常规空调系统相同。

1.2热负荷计算由于水环热泵空调系统是一个热回收系统，冬季运行时，内区的热泵机组向水环路放热，外区的热泵机组自水环路吸热。

因此，在计算水环热泵空调系统冬季负荷时，应有别与常规的空调系统。

E G E L E Q Q Q ,,-= (1-1) I L I G I Q Q Q ,,-= (1-2)I R EEE R P COP COPQ ,,1∙-=(1-3)I A III A P COPCOPQ ,,1∙+=(1-4)式中：Q E ———外区热负荷，KW ；Q I ———内区热负荷，KW ；Q L,E 、Q G,E ———外区热损失、外区得热，KW ； Q L,I 、Q G,I ——— 内区热损失、内区得热，KW ； Q R,E ———外区热泵吸热量，KW ；Q A,I ———内区热泵放热量，KW ；COP E ———冬季工况下水环热泵机组制热系数； COP I ———冬季工况下水环热泵机组制冷系数； P R,I ———冬季工况下水环热泵机组制热输入功率，KW ； P A,I ———冬季工况下水环热泵机组制冷输入功率，KW 。

２ 运行工况与机组选择热泵机组的容量（制冷量或制热量）取决于机组进风参数、水环路进水温度、机组水量等参数，在进行机组的选择或校核时，应首先确定运行工况。

中央空调市场年月(上)1前言近年来，随着人民生活水平日益提高，人们对就医条件也有了更高的要求，因而国内的医院建设发展很快，很多大、小医院均在扩建、改建。

与其他建筑相比，医疗建筑使用功能复杂，特别是综合性医院，人流量大，疾病种类多，且医院的功能更趋复杂化。

因此，医疗建筑对暖通空调系统，尤其是净化空调系统的要求越来越高，空调系统在医疗建筑中的应用越来越广。

同时，考虑到节约能源，环境友好的要求，对该类建筑的暖通空调系统的设计值得大家广泛探讨。

笔者不久前参与了中部某医院的工程招标，结合该医院空调系统的设计方案，本文仅浅谈笔者对该类空调系统设计的看法。

2工程概述该医院为一县级人民医院，目前在建的项目为该医院新的综合大楼，划分为门诊部、诊疗部及住院部，是该医院的扩建项目，有着明晰的功能分区，各功能做到按污染、半污染、清洁分区。

该综合楼共12层，建筑面积约30000m 2。

其中1～5层为门诊部及诊疗部，手术室、急诊室设在1层，6层以上为住院部。

该综合楼空调系统采用的冷、热源为制冷量960kW 风冷螺杆式冷水（热泵）机组4台。

空调系统采用风机盘管加新风系统，以保证各个房间可以分别控制。

该综合楼手术部较集中，集中设置了净化空调系统，在空调系统新风口、系统正压段及末端的天花板送风装置附近分别设置不同级别的空气过滤器，气流组织形式为手术台上方垂直送风，双侧下回风。

为了满足该综合楼住院部全年生活热水供应的要求，另外单独配置了住院部热水供热源设备，采用了制热量15.6kW 空气源热泵机组2台，并配有热水箱、辅助电热水器及水处理仪，以满足60t/天的供水要求，供水温度为60℃，回水温度为55℃。

3系统分析该空调系统为医疗建筑综合楼空调系统，系统舒适性要求高，要求室内温度的波动不宜太大；医院各部门空调使用时间不一致，门诊部以及诊疗部为白天供空调，夜间则停止供应；门诊部中的急诊室及住院部需要24小时空调供应。

过渡季节会出现某些部门如住院部需要供暖，而某些部门如手术部需要供冷的情况。

水环热泵空调系统原理水环热泵空调系统是一种先进的空调技术，它利用水环热泵原理来实现空气调节，具有能效高、环保节能的特点。

该系统通过循环水介质传热，实现空调供暖和制冷，是一种环保节能、经济实用的空调技术。

水环热泵空调系统的原理主要包括蒸发冷凝循环原理、蒸发器制冷原理、压缩机压缩原理和膨胀阀节流原理。

整个系统由蒸发器、压缩机、冷凝器和节流阀组成，通过这些组件的协调工作，实现了空气的冷却和加热。

首先，系统内的制冷剂经过蒸发器，吸收室内空气的热量并蒸发成为低温低压气体，使室内空气温度下降。

然后，这些低温低压的气体被压缩机吸入，通过压缩机的压缩作用，气体的温度和压力都升高，形成高温高压气体。

接着，经过冷凝器，高温高压的气体释放热量，冷却成为高温高压液体。

最后，冷凝器产生的高温高压液体通过节流阀进入蒸发器，液体将会放出热量，使得蒸发器中吸收的室内冷冻水达到制冷作用。

水环热泵空调系统通过以上的工作原理，实现了空气的冷却和加热，满足了人们对于舒适环境的需求。

在实际的工作过程中，系统利用水来传递热能，不仅提高了能效，也降低了对环境的影响。

因此，水环热泵空调系统在节能环保方面有着明显的优势，受到了广泛的关注和应用。

水环热泵空调系统的工作原理和技术特点使得它在应用中具有了广泛的适用性。

首先，它可以根据需要灵活调节供暖和制冷系统，满足不同空间的需求。

其次，系统利用水环传热原理，减少了对环境的污染，使得系统的运行更加环保。

同时，水环热泵空调系统还具有很高的能效，可以有效降低能耗，并且能够应对各种气候环境，在不同的气候条件下，都能有效地进行空调调节。

此外，水环热泵空调系统的结构简单，维护成本低，操作方便，具有更长的使用寿命，带来了更多的经济效益。

因此，水环热泵空调系统在空调行业中拥有了良好的发展前景。

随着环境保护意识的提高，节能减排的要求也日益严格，水环热泵空调系统作为一种环保节能的空调技术，必将受到更广泛的应用。

在未来的发展中，水环热泵空调系统将继续发挥其节能环保的优势，逐渐替代传统的空调系统，为人们创造更为舒适、健康、环保的空间环境。

水环热泵空调系统简介水环热泵空调系统是一种高效的空调系统，它采用水环热泵技术，将低温的水或地下水中的能量通过水环热泵的循环加热，使其温度变高，然后通过空气导入内部空间，从而实现空调制冷或制热。

水环热泵空调系统适用于各种建筑场所，如工业厂房、办公室、商场和住宅等，具有以下优点。

一、高效节能水环热泵空调系统利用水环热泵循环，将原本不易利用的热能转化为生产生活所需的冷热能源。

系统节能效果高，可以降低能源消耗，降低运营费用。

根据实测数据显示，相对于传统的风冷空调，水环热泵空调系统节能效果可达到30%以上。

二、环保节能水环热泵空调系统的节能效果是显著的，它直接导致减少不必要的能源浪费和环境污染。

由于采用了循环利用原理，减少了能源浪费与二氧化碳的排放，对环境的影响也减小很多。

三、稳定可靠水环热泵空调系统由于采用了高效的技术体系，其运行稳定可靠，能够满足地下水级别、温度等条件变化的要求，同时维修成本低，使用寿命长。

可以满足用户高效、可靠、安全的空调需求。

四、设计灵活水环热泵空调系统的设计灵活性强，可以根据不同用途的空调需求，进行按需定制。

同时，该系统的空调性能可以根据周边气候、温度、湿度等来实现精准调节，满足各类不同场所空调的需求。

五、全年制空调水环热泵空调系统是全年通用的，即可制热也可制冷，同时可以在纯水环境下实现在线加热、在线制冷，在不同季节下，提供最大的舒适空间。

综上所述，水环热泵空调系统的优点十分突出。

在建筑节能领域，水环热泵空调系统是非常重要的技术手段之一，其有望成为未来建筑节能的主流技术之一。

随着科技的不断升级和发展，水环热泵空调系统的性价比会越来越高，帮助未来的建筑更加智能、高效、节能。

水环热泵多联机空调系统在实际工程中的应用摘要多联式空调系统是变制冷剂流量直接蒸发式空调系统，简称为多联机。

水环热泵多联机是水冷式热泵多联机的一种形式，是将多联机、水环热泵集合在一起的空调形式。

本文以某采用水环热泵多联机空调系统的实际工程为例，详细分析了该空调形式在实际工程中相对其它空调形式在多个方面的优缺点。

根据工程实际情况，分析采用水环热泵多联机空调系统的方案选择过程。

关键词：多联机水环热泵空调系统1.水环热泵多联机空调系统简介1、水环热泵多联机空调系统空气源多联机空调系统，也称为风冷式多联机空调系统，是目前市场上常见的多联机空调形式。

水环热泵多联机是水冷式热泵多联机的一种形式，即所有的热泵多联机组串联在一个封闭的水环路上。

其运行原理如下：冷却塔作为水环路的辅助冷源。

在夏季，大多数末端机组向水环中放热，环路水温会不断升高，此时需开启冷却塔；市政热源为水环路的辅助热源。

在冬季大多数末端机组从水环中吸热，环路水温不断降低时，利用热源通过换热器加热环路中的水，保持环路循环水温；在过度季节及冬季，有些建筑周边的房间，如客房、办公等需要供暖，从水环中吸热；而有些处于建筑内区的房间发热量大的，或者有较大发热设备区域，该区域的空调机组向水环中排热；这样，以水环热泵系统为中介，热量从有余热的地方被取出来，再转移到需要供暖的区域，而此时辅助热源或冷却塔仅需要少量补充其中热量的差值，甚至完全不必开启，从而大大降低了运行的能耗。

图1-1 水环多联机系统原理图水环热泵多联机空调系统既有多联机设置灵活、运行节能、舒适等优点，同时拥有水环热泵空调回收建筑物余热，节能的优点。

2、水环热泵多联机空调系统相对传统空调形式优缺点（1）水环热泵多联机空调相对传统空调的优点：1）更节能、运行成本低是水环热泵空调系统的显著特点。

2）水环热泵中央空调系统省去了冷水机组及冷冻水泵安装调试，工程量减少，降低初投资。

由于系统能效比高，总功耗小，建筑物变压器容量可下降15％～25％。

一种水环热泵空调系统形式在医药仓储的应用设计摘要药品经营质量管理规范（GSP）对医药仓储的空调温度和湿度做了特殊要求。

空调系统设计需要同时满足常温库和阴凉库的要求，同时解决阴凉库湿度控制的难题。

本文提出了一种水环热泵空调系统应用形式，综合分析了阴凉库除湿模式下的热、湿平衡。

公共水环路同工艺用冷却水共用系统，通过地下蓄水池来兼容不同工况下的冷却水需求。

本系统设计具有使用灵活，全年运行能耗更节约。

系统设计克服了阴凉库湿度控制难题，同时节省了初投资。

关键词：医药仓储、水环热泵空调系统、湿度控制、系统节能灵活0引言目前，我国医药工业建设顺应产业结构升级，医药企业逐渐走向标准化、规范化、国际化的发展道路。

医药工业企业仓库主要用于生产用原辅料、包材及成品的存放。

根据储存条件仓库类型普通库、常温库、阴凉库、冷库、冷冻库。

孙朋、陆冰等对中药材和中药饮片的贮存保管的要求总结为通风好，封闭环境能最大程度上杜绝蛇虫鼠蚁的进入，同时能有效控制其温度和湿度。

中药材存放的环境不当，就很容易发生虫蛀、发霉、变色、走油的问题，这将严重影响中药材的药用价值。

禤雪梅、江国荣[1]等对中药材及中药饮片的贮存保管进行标记对照、统计观察分析，温度控制在0~10℃可以起到防止药材霉变或者生虫的作用。

药品经营质量管理规范（GSP）[2]根据药品的质量特性规定储存药品相对湿度为35~75%。

对温度也的要求做了明确规定，冷库温度为2~10℃，阴凉库温度不高于20℃，常温库温度为0~30℃。

仓库内温度控制及其配置的空调、通风系统则需要满足GSP的认证要求。

1项目概况本项目位于安徽亳州，项目占地2325亩，集工业旅游、生产区域、信息管理区、行政办公区、生活及公用工程的现代医药工业产业园。

项目总建筑面积约132万平方米。

生产区域主要为中药饮片、中药配方颗粒、传统经典名方汤剂和散剂的生产加工。

规划符合GSP标准的中药材库共计26座。

以综合仓库为例，总建筑面积：37214平米房，占地面积：9153平方米；长：120米，宽：76.2米，高：22.7米，共三层。

奥宇科技创业园水环热泵中央空调系统变流量控制方案本项目水环热泵采用变流量控制方案:（1）水系统一次侧根据二次侧循环水出水温度，进行控制水泵的启停数量；（2）水系统二次侧采用变流量运行,水泵变流量运行时,系统循环水在变水量工况下运行,变水量系统采用压差旁通控制方式。

1.系统水泵启停控制设置本项目为办公项目，系统水泵的启停，由专人负责定时启动，定时关闭。

2.二次侧循环水泵的控制本项目二次侧共选用了4台循环水泵，每台循环水量为360m3/h，将这4台水泵分别编号为1#、2#、3#和4#循环水泵，变流量控制通过压差旁通控制实现，正常运行时，系统供回水压差为0.4MPa(此值需要系统运行时进行校核)。

2.1系统负荷增加时，水泵变流量运行控制在本项目中，人工开启1#循环水泵，1#循环水泵开启前，1#板式换热机组一次侧、二次侧的电动阀同时开启，随着水环热泵机组投入运行的增多，呈开启状态的二通阀也随之增多，系统供回水压差逐渐减小，则2#水泵投入运行，2#循环水泵开启前，2#板式换热机组一次侧、二次侧的电动阀同时开启，如果系统中呈开启状态的二通阀继续增多，系统供回水压差继续减小，依次开启3#、4#循环水泵（3#循环水泵开启前，3#板式换热机组一次侧、二次侧的电动阀同时开启），直至系统达到满负荷状态，四台水泵同时运行。

2.2系统负荷减少时，水泵变流量运行控制在本项目中，随着水环热泵机组投入运行的减少，关闭的二通阀也随之增多，系统供回水压差逐渐增大，关闭4#水泵，当系统供回水压差继续增大，则停止3#水泵运行，3#循环水泵关闭后，3#板式换热机组一次侧、二次侧的电动阀同时关闭，当系统供回水压差还继续增大，则停止2#运行，2#循环水泵关闭后，2#板式换热机组一次侧、二次侧的电动阀同时关闭，当仅剩余1#水泵运行，系统压力继续增大，则通过集分水器上的压差控制阀进行旁通循环，以保证系统正常运行。

3.一次侧循环水泵的控制3.1本项目一次侧循环水泵夏季运行控制一次侧循环水泵根据二次侧供水温度进行启停控制，本项目一次侧循环水泵共计4台，依次编号为1#、2#、3#和4#冷却水泵，当供水温度31度时，1#冷却水泵启动运行，同时1#冷却塔启动；当供水温度32度时，2#冷却水泵启动运行；，同时2#冷却塔启动；当供水温度33度时，3#冷却水泵启动运行，同时3#冷却塔启动；当供水温度34度时，4#冷却水泵启动运行，同时4#冷却塔启动；当供水温度30.5度时，4#冷却水泵停止运行，同时4#冷却塔停止运行；当供水温度30度时，3#冷却水泵停止运行，同时3#冷却塔停止运行；当供水温度29.5度时，2#冷却水泵停止运行，同时2#冷却塔停止运行；当供水温度29度时，1#冷却水泵停止运行，同时1#冷却塔停止运行；3.2本项目一次侧循环水泵冬季运行控制一次侧循环水泵根据二次侧供水温度进行启停控制，本项目一次侧循环水泵共计4台，依次编号为1#、2#、3#和4#热水泵，当供水温度20度时，1#热水泵启动运行；当供水温度19度时，2#热水泵启动运行；当供水温度18度时，3#热水泵启动运行；当供水温度17度时，4#热水泵启动运行；当供水温度25度时，4#热水泵停止运行；当供水温度25.5度时，3#热水泵停止运行；当供水温度26度时，2#热水泵停止运行；当供水温度27度时，1#热水泵停止运行（1#热水泵停止运行前，保证锅炉全部停止运行后再停止）；4.冷却塔启停控制将冷却塔编号为：1#、2#、3#和4#冷却塔，冷却塔的启停与冷却水循环水泵1#、2#、3#和4#一一对应，根据冷却水泵启停控制，当冷却水泵停止运行，对应冷却塔停止运行时，对应冷却塔的电动阀也关闭；当冷却水泵运行时，对应冷却塔运行，对应冷却塔的电动阀在冷却水泵运行前开启；5.燃气锅炉启停的控制本项目空调用两台燃气锅炉，燃气锅炉自身实现启停控制，根据回水温度进行控制（此部分控制根据厂家运行调试时设置）。
