某居住小区地源热泵中央空调设计方案XX地源热泵中央空调方案二0一0年六月目录财政部、建设部地热空调建筑应用产业化基地---XX集团 (1)一、空调系统总体设计方案 (3)1.1 工程概况 (3)1.2 设计依据 (4)1.3 主机选型 (4)1.4 地埋管系统设计 (4)1.5 初投资概算 (7)1.6 运行费用分析 ............................................................ 错误！未定义书签。
二、地源热泵系统介绍 (11)2.1 地源热泵的概念 (11)2.2 国家能源政策支持 (11)2.3 地源热泵的优势 (12)2.4 地埋管式热泵系统简介 (14)三、地源热泵技术的优势 (23)3.1 机组技术先进性 (24)3.2 机房设备控制系统 (26)四、技术及售后服务体系 (29)附一：可再生能源示范项目一览表 (31)附二：公司获国家专利产品一览表 (32)财政部、建设部地热空调建筑应用产业化基地---XX集团山东XX 环境科技集团是国内热泵行业的骨干企业、国家热泵系统工程技术研究中心筹建组织单位、建设部建设科技常务副理事长单位、山东省热泵工程技术研究中心依托单位，位于潍坊市国家级高新技术开发区惠贤路中段，是国家科技部认定的“国家火炬计划重点高新技术企业”。
集团占地面积400余亩，建筑面积6万多平方米，资产2亿多元，年产能力5亿元，员工1000余人，其中教授、博士等工程技术人员300人。
公司具有国际一流的热泵生产设备和国际化标准厂房，建有山东省科技厅定点的山东省热泵技术研究中心和国家级热泵工程实验室，是专业生产热泵产品的国家级高新技术企业，是热泵热水系统全国标准图集和公共建筑节能标准及地源热泵、水源热泵科普书籍、《地源热泵》月刊协办单位。
公司主导产品有：模块化地源热泵冷热水机组、模块化风源热泵冷热水机组、模块化复合源热泵冷热水机组、双工况太阳能冷热水机组、大型螺杆水源热泵机组等。

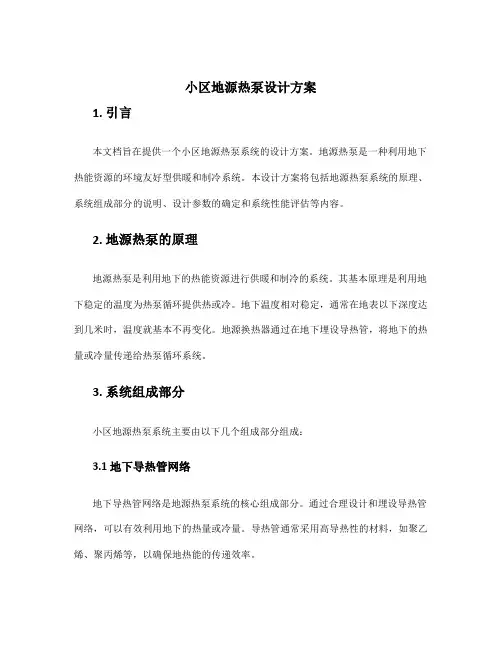

小区地源热泵设计方案1. 引言本文档旨在提供一个小区地源热泵系统的设计方案。
地源热泵是一种利用地下热能资源的环境友好型供暖和制冷系统。
本设计方案将包括地源热泵系统的原理、系统组成部分的说明、设计参数的确定和系统性能评估等内容。
2. 地源热泵的原理地源热泵是利用地下的热能资源进行供暖和制冷的系统。
其基本原理是利用地下稳定的温度为热泵循环提供热或冷。
地下温度相对稳定，通常在地表以下深度达到几米时，温度就基本不再变化。
地源换热器通过在地下埋设导热管，将地下的热量或冷量传递给热泵循环系统。
3. 系统组成部分小区地源热泵系统主要由以下几个组成部分组成：3.1 地下导热管网络地下导热管网络是地源热泵系统的核心组成部分。
通过合理设计和埋设导热管网络，可以有效利用地下的热量或冷量。
导热管通常采用高导热性的材料，如聚乙烯、聚丙烯等，以确保地热能的传递效率。
3.2 热泵循环系统热泵循环系统包括热泵主机、循环泵、膨胀阀等组件。
热泵主机负责完成热量或冷量的转换，将地下的热量提供给供暖系统或将热量释放到地下，实现制冷效果。
循环泵用于循环传递热量或冷量，保证系统的高效运行。
3.3 室内供暖与制冷系统室内供暖与制冷系统包括散热器、冷凝器、风扇盘管等设备。
散热器用于将热量传递给室内空气，实现供暖效果；冷凝器则用于将热量从室内空气中抽取出来，实现制冷效果。
4. 设计参数的确定设计地源热泵系统时需要确定一系列参数，以确保系统的正常运行和高效性能。
以下是一些需要考虑的参数：4.1 地源换热器的尺寸和布置地源换热器的尺寸和布置直接影响地下的热量或冷量的利用效率。
应根据地区的气候条件、土壤的热导率等因素确定地源换热器的尺寸和布置方式。
4.2 热泵主机的容量和性能热泵主机的容量和性能需要根据小区的供热或制冷需求来确定。
通过计算小区的热负荷和制冷负荷，可以确定热泵主机的适宜容量，并选择具有高效能的热泵主机。
4.3 系统的管道设计系统的管道设计涉及到供暖或制冷介质的输送、循环泵的选择等问题。

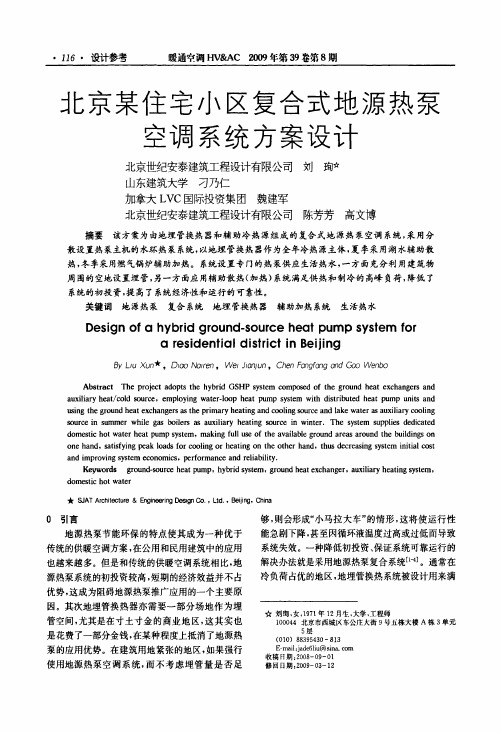

北京某住宅小区复合式地源热泵空调系统方案设计北京世纪安泰建筑工程设计有限公司 刘 珣☆山东建筑大学 刁乃仁加拿大L VC 国际投资集团 魏建军北京世纪安泰建筑工程设计有限公司 陈芳芳 高文博摘要 该方案为由地埋管换热器和辅助冷热源组成的复合式地源热泵空调系统,采用分散设置热泵主机的水环热泵系统,以地埋管换热器作为全年冷热源主体,夏季采用湖水辅助散热,冬季采用燃气锅炉辅助加热。
系统设置专门的热泵供应生活热水,一方面充分利用建筑物周围的空地设置埋管,另一方面应用辅助散热(加热)系统满足供热和制冷的高峰负荷,降低了系统的初投资,提高了系统经济性和运行的可靠性。
关键词 地源热泵 复合系统 地埋管换热器 辅助加热系统 生活热水De si g n of a h y bri d gr o u n d 2s o ur c e h e a t p u m p s yst e m f ora r e si d e nti a l distri c t i n B e iji n gB y L i u X un ★,Di ao N ai ren ,W ei J i anj un ,Chen Fang f ang and Gao W enboAbst r a ct The p roject adop ts t he hybrid GS HP syste m comp osed of t he ground heat excha ngers a nd auxiliary heat/cold source ,e mploying water 2loop heat p ump syste m wit h dist ributed heat p ump units a nd using t he ground heat excha ngers as t he p rimary heating and cooling source a nd lake water as auxiliary cooling source in summer w hile gas boilers as auxiliary heating source in winter.The system supplies dedicateddomestic hot water heat p ump syste m ,ma king f ull use of t he available ground areas around t he buildings on one hand ,satisf ying peak loads f or cooling or heating on t he ot her hand ,t hus decreasing syste m initial cost a nd imp roving syste m economics ,perf or ma nce and reliability.Keywor ds ground 2source heat p ump ,hybrid syste m ,ground heat excha nger ,auxiliary heating syste m ,domestic hot water★SJ AT Architecture &Engineering Design Co.,Ltd.,Beijing ,China0 引言地源热泵节能环保的特点使其成为一种优于传统的供暖空调方案,在公用和民用建筑中的应用也越来越多。

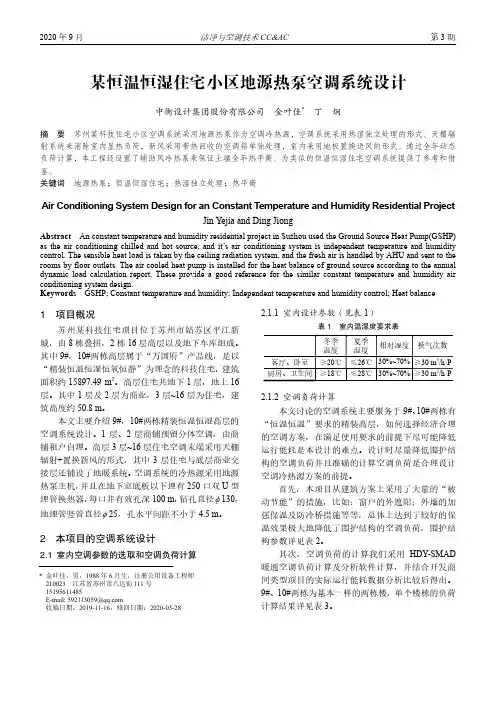

某恒温恒湿住宅小区地源热泵空调系统设计中衡设计集团股份有限公司 金叶佳* 丁 炯摘 要 苏州某科技住宅小区空调系统采用地源热泵作为空调冷热源，空调系统采用热湿独立处理的形式。
天棚辐射系统来消除室内显热负荷，新风采用带热回收的空调箱单独处理，室内采用地板置换送风的形式。
通过全年动态负荷计算，本工程还设置了辅助风冷热泵来保证土壤全年热平衡。
为类似的恒温恒湿住宅空调系统提供了参考和借鉴。
关键词 地源热泵；恒温恒湿住宅；热湿独立处理；热平衡Air Conditioning System Design for an Constant Temperature and Humidity Residential ProjectJin Yejia and Ding JiongAbstract An constant temperature and humidity residential project in Suzhou used the Ground Source Heat Pump(GSHP) as the air conditioning chilled and hot source, and it’s air conditioning system is independent temperature and humidity control. The sensible heat load is taken by the ceiling radiation system, and the fresh air is handled by AHU and sent to the rooms by floor outlets. The air cooled heat pump is installed for the heat balance of ground source according to the annual dynamic load calculation report. These provide a good reference for the similar constant temperature and humidity air conditioning system design.Keywords GSHP; Constant temperature and humidity; Independent temperature and humidity control; Heat balance1 项目概况苏州某科技住宅项目位于苏州市姑苏区平江新城，由8栋叠拼，2栋16层高层以及地下车库组成。
地源热泵采暖空调初步设计方案一､项目情况某办公楼建筑面积约15000㎡,拟采用地源/水源热泵系统,以满足采暖､空调需求｡地源热泵机组为夏季空调系统提供7℃冷冻水,回水温度12℃,冬季为供暖系统提供45℃热水,回水温度40℃｡室内外设计参数:室外设计参数:夏季空调室外计算干球温度33.4℃夏季空调室外计算湿球温度 26.9℃冬季采暖室外计算湿球温度 -11℃冬季空调室外计算干球温度 -9℃室内设计参数:各空调房间夏季26℃~28℃相对湿度<60%冬季18℃~20℃相对湿度<55%,建筑空调系统负荷:夏季冷负荷:1350kW冬季热负荷:1200kW二､设计依据设计所采用的相关规范:《地源热泵系统工程技术规范》GB50366-2005《埋地聚乙烯给水管道工程技术规程》CJJ101-2004《水源热泵机组》GB/T19409-2003《室外给水设计规范》GB50013-2006《供水管井技术规范》GB50296-99《采暖通风与空气调节设计规范》GB50019-2003《制冷设备､空气分离设备安装工程施工及验收规范》GB50274-98《通风与空调工程施工质量验收规范》GB50243-2002《给排水管道工程施工及验收规范》GB50268-97《城镇供热管网工程施工及验收规范》CJJ28-2004《给水用聚乙烯(PE)管材》GB/T13663-2000三､方案设计方案一垂直地埋管热泵系统1.热泵机组选取热泵机组选用北京金万众公司产品,要满足1350kW的冷量,1200kW的热量｡本方案选用2台模块式主机MDRB60,其单台冷量为696kW,单台热量为591kW,可基本以满足要求｡MDRB60主要参数表2.地下换热系统(能源井)的设计2.1 地下换热系统结构建造120米的地下能源井作为热泵机组的热源和冷源,能源井间距不低于4米,使用φ32 PE100双U型换热器,所有接口使用电熔焊接,以保证能源井使用寿命达50年以上｡地下换热系统在地下2米之下完成连接,所以地面上可以正常绿化,或者铺设道路,埋管标高图如图1｡能源井图1 地下换热系统连接图2.2 地下U 型换热系统数量地埋管的实际换热性能需要通过热响应试验得到,由于此项工作没有进行,因此地埋管换热负荷只能根据当地的地质情况､实际经验及建筑物特点进行估算｡φ32双U 型管冬季单位井深换热率取40W/m,夏季单位井深换热率取70W/m ｡冬季供暖时需要地下换热器(能源井)的数量:(591147)2100018540120n -⨯⨯=≈⨯夏季空调时需要地下换热器(能源井)的数量:1312100019670120n ⨯⨯=≈⨯（＋696）根据计算结果,办公楼供暖空调需要能源井196口｡方案二 地下水源热泵系统热泵机组选用北京金万众公司产品,要满足1350kW 的冷量,1200kW 的热量｡本方案选用2台模块式主机MDRB60,其单台冷量为696kW,单台热量为766kW,可基本以满足要求｡MDRB60主要参数表2.地下换热系统(能源井)的设计在本设计中,热泵机组吸收的热量主要来自于地下水体,夏季空调和冬季供暖需要地下水量为140m3/h｡根据当地地层条件,单井出水量大约为70 m3/h,2口抽水井需要配备3口回灌井｡因此,该项目共需要抽水井2口,回灌井3口,井深50~80米,间距大于50m,水井距离建筑物30m以上｡四､经济性分析1､工程造价方案一方案二2､运行费用计算经济性比较表单位(万元)补充说明:以上工程预算中热泵主机费用按国产设备计算,若选用国外品牌,需要在此基础上再增加40万元(每台增加20万,共2台)｡地(水)源热泵机房面积需要120㎡｡。
地源热泵中央空调系统方案一项目简介项目名称：中央空调及热水工程；建筑面积：434M2；工程简述：本次设计将完成中央空调制冷、制热及生活热水功能。
二、气象参数：1、室外气象设计参数根据《采暖通风与空气调节设计规范》GBJ19-87提供的气象参数,确定室外空气计算参数：A、空气调节室外计算干球温度冬季：TWK= 0.7℃夏季：TWK= 34.3℃B、夏季空气调节室外计算湿球温度：TWS=26.4℃C、冬季空气调节室外计算相对湿度（最冷月月份平均相对湿度）=64%2、室内设计参数夏季空调室内设计温度26±2℃，相对湿度为≧40%冬季空调室内设计温度20±2℃，相对湿度为≧40%三、设计依据1、《采暖通风及空气调节规范》GBJ19-87.2、《通风与空调工程施工及验收规范》GB50243-98.3、机械制冷ANSLB9.1安全规范.4、国家防火协会标准90A.5、国际电工IEC规范.6、《通风与空调工程质量检验评定标准》T613 GB50045-957、《建筑设计防火规范》8、甲方提供的图纸及空调要求四、户式中央空调系统设计4.1 空调系统的确定根据甲方对本空调的具体要求1）空调系统不需要另加冷热源即能冬季制热夏季制冷，一年四季能提供55℃生活热水2）空调在运行中能效比高，运行费用低。
综合甲方的要求，经过认真分析当地的地质情况，本工程采用地源热泵（全热回收）空调+生活热水系统。
4.2 室内空调系统的确定1）充分考虑到各个房间便于控制，每个房间都设置风机盘管，考虑到室内送风均匀，采用风管送入，其送风形式为:①侧送上回②上送上回。
2）室内负荷及主机形式的确定考虑到此建筑为高档别墅户式住宅楼，根据使用的实际特点，夏季建筑冷负荷取104W/㎡，冬季热负荷取80 W/㎡；室内冬季采暖采用两套方案：风机盘管加地板辐射采暖，地板辐射采暖冬季热负荷取60W/㎡根据业主介绍，本游泳池25吨热水恒温28℃，热源采用地源热泵制热系统。
住宅小区【地源热泵空调系统设计方案书】目录01、某公司及主要产品简介....................03-0502、工程概况......................................06-0603、设计依据及原则................................06-0604、设计方案......................................07-0805、室外换热孔设计................................09-1106、项目初投资费用分析............................12-1607、运行费用分析..................................16-1808、地源热泵与其它空调初投资与运行费用分析... .. 18-1909、地源热泵简介........................... ..... 20-2610、地源热泵系统简介...................... .... . 26-3211、产品出厂检验..................................33-3412、技术及售后服务承诺............................34-3513、部分用户名录..................................36-39一公司及主要产品简介1、公司简介某新能源有限公司，是集科研、生产、销售、服务于一体的专业制作中央空调、净化空调的高科技技术企业。
先后与全国著名高等学府、合肥通用机械研究院等单位进行技术合作，科研攻关，通过把高科技成果产品化，坚持技术创新，发展具有自主知识产权的专利技术，生产研发出了高效能的中央空调系列产品。
公司定位于节能减排的可再生能源和新能源产业领域。
公司主导产品地源热泵、污水源热泵、工业废热余热型热泵、海水源热泵、水冷冷水机组、水冷离心机组、空气源热泵机组等热泵系列产品及中央空调、净化空调末端系列产品，是利用浅层地热能、污水热能、工业废热余热、海洋热能、空气能等低品位的可再生能源和新能源的重要技术装备产品。
诸城30000㎡住宅小区水源热泵系统设计方案诸城市百盛暖通工程有限公司联系人:王泽林电话:第一章工程概述本工程总建筑面积为30000平方米，建筑功能为节能型住宅建筑，室内采用地板辐射采暖；本工程拟采用水源热泵系统提供热源，实现冬季取暖。
第二章方案设计2.1 主机系统设计从冷热源主机初投资、辅助设备初投资、安装费用、机房土建投资、维护费用及运行费用等角度综合考虑，根据程实际情况，现提出以下设计方案：本工程建筑热负荷综合概算指标取40w/m2，则本工程空调系统的总热负荷为1200kw。
根据上面负荷设计要求，主机设备选用2台HP600型螺杆型水源热泵机组提供热源，采用电脑全自动汉字显示控制系统，根据负荷侧室内人员的增减及室外阳光直射、室内设备发热量等负荷的变化，自动确定开关机数量，将室温控制在设定的温度范围，既达到供热的舒适效果又达到节能的目的。
2台HP600A型螺杆型水源热泵机组，总制热量为1196KW，主机冬季最大总输入功率为282KW。
HP600A型螺杆式水源热泵机组主要性能参数如下：在水源进出水温度：15℃/ 7℃时，名义制热量为598KW，输入功率为141KW，水源水量为50m3/h。
2.2 运行管理设计为便于管理和进一步实现节能目的，根据住宅入住率随时间变化的特点，可将系统设定按以下方式主动控制：晚上18:00-21:00和凌晨4:00-9:00时，开启1台或1.5台水源热泵；晚上21:00-次日4:00时，开启2台水源热泵机组；白天9:00-18:00时，开启1台机组在低负荷状态下运行，既满足了使用要求，又保证建筑内的水系统管道不被冻裂。
采取上述控制方式可大大减少了设备运行时间，达到了降低运行费用的目的。
2.3水源系统设计☆水源热泵机组对井水水温要求：水温10~30℃，冬季水温15℃。
深井水温高，对冬季制热时效率高有益，但对夏季制冷时效率低不宜。
第三章工程造价概算第四章运行费用分析计算基础数据表冬季运行费用计算表第五章水源热泵系统介绍5.1 水源热泵系统原理水源热泵是一种利用自然环境中的浅地下水、海水、湖水、河水、生活生产排水或浅层常温土壤等作为能源的高效节能、无污染、低运行成本的即可供暖又可制冷，而且同时还能提供生活热水的新型空调技术。
地源热泵方案范本（空调系统）第一节工程概况本工程为某市东站站房综合楼，建筑面积5243.95平方米。
本项目室内采暖（制冷）设计为风机盘管中央空调系统，热（冷）源拟采用地源热泵系统。
第二节方案设计依据1.《公共建筑节能设计标准》GB 50189-20052.《民用空调设计规范》GB 50019-20033.《地源热泵系统工程技术规范》GB 50366-20054.《城镇直埋供热管道工程技术规程》CJJ/T81-985.《埋地聚乙烯给水管道工程技术规程》CJJ101-20046《供水水文地质勘察规范》GB 50027-20017 建设单位提供的基本资料8. 甲方提供的设计要求9 某市地区的水文地质资料10某市地区类似工程的数据报告11 配套设备厂家的样本说明第三节有关气象资料某市市位于辽东半岛西北部，西临渤海辽东湾，与锦州、葫芦岛隔海相望；北与大洼、海城为邻；东与岫岩、庄河接壤；南与瓦房店、普兰店相连。
营口南接大连，西临渤海，背靠东北腹地，中国七大水系之一的大辽河从里注入渤海。
营口市属暖温带半湿润气候区，四季分明，气候适宜。
夏季空调室外计算干球温度：30℃：夏季空调室外计算湿球温度：27.3℃夏季通风室外计算温度：28℃夏季室外平均风速：3.5m/s冬季空调室外计算干球温度：-18℃冬季采暖室外计算干球温度：-16℃冬季空调室外计算相对湿度：63％冬季通风室外计算温度：-10℃极端最高温度: 35.3℃极端最低温度：-18.8℃最大冻土深度：111cm采暖天数：143天制冷天数:90第四节工程设计原则地源热泵中央空调系统工程是某站站房综合楼的配套工程，要求空调系统设计与整体工程设计理念结合,与已施工完毕的其他节能系统工程要配比得当，在遵照已完工工程的基础上，合理调整地源热泵部分的设计、施工，以尽快发挥其经济效益和社会效益。
工程方案中应明确的设计原则如下：1、充分利用某市地区地下土壤温度较高的特点，合理设计地埋管侧的水介质供回水温度、流量，达到热泵机组的最佳经济运行状态。
中央空调、地板采暖、生活热水三联供系统XXX别墅地源热泵节能系统方案宁波XX设备工程有限公司联系人：电话：传真：日期：2009-12-XX企业简介宁波XXX设备工程有限公司是一家杰出的建筑系统配套产品服务商，专为高档别墅、公寓、宾馆、办公楼、工厂、大型公共场所等提供成套空调、供热、新风、除尘、水处理、智能化楼宇系统的设计及施工，专业解决方案涵盖咨询、设计、销售、施工以及售后服务等各项，为用户提供最完整的一站式系统服务。
专业的精神，领先的技术，严谨的作风以及诚信的服务是鼎泰人一直遵循的准则，为您营造舒适、节能、健康、环保和安全的室内居住环境是鼎泰人给您的承诺。
XXX有实力、有能力、竭尽全力地把科技精品奉献给用户，把诚实诚信奉献给用户，并愿与各界同仁、朋友携手共进、资源共享、共创伟业！目录一、地源热泵系统简介 (3)二、工程概况 (7)三、系统设计 (8)四、地源热泵地埋设计 (9)五、地面采暖系统介绍 (13)六、地源热泵系统与常规系统的比较分析 (16)七、XXX商用中央空调售后服务承诺 (17)八、企业简介 (20)九、XXX施工规范 (21)十、主要工程案例 (25)十一、企业证书 (27)十二、美国XXX三联供地源热泵报价汇总 (30)一、地源热泵系统简介1．1 地源热泵系统运行原理地球表面土壤深度5-10m以下温度稳定且约等于当地全年平均温度，地表浅层是一个巨大的太阳能和地核热能收集器同时也是热能的储存器，新型地（水）源节能中央空调是充分利用了这一特点，利用土壤常年恒定温度的环境进行热量交换，达到室内一年四季如春的环境。
冬季：当机组在制热模式时，就从土壤/水中吸收热量，通过压缩机和热交换器把大地的热量集中，并以较高的温度释放到室内。
夏季：当机组在制冷模式时，就从土壤/水中提取冷量，通过压缩机和热交换器把大地的热量集中，并入室内，同时将室内的热量排放到土壤/水中，达到空调的目的。
热交换示意热热冷冷热热热冷夏季1．2 地源热泵系统特点: 1、可再生性:地源热泵系统是一种利用地球所储藏的太阳能资源作为冷热源，进行能量转换的供暖制冷空调系统，地源热泵利用的是清洁的可再生能源的一种技术。
牟平某住宅小区水源热泵系统方案分析制造厂家：烟台XX空调工业有限责任公司日期：二〇一〇年十一月十二日第一部分技术方案及经济分析 (2)一、工程概况 (2)二、设计依据 (2)三、设计参数 (2)四、空调负荷确定 (2)五、热泵系统方案设计 (2)六、机房初投资概算 (4)七、运行费用计算 (4)第二部分烟台XX空调工业有限责任公司简介 (6)一、热泵技术发展过程 (6)二、热泵原理介绍 (6)三、公司简介 (7)四、售后服务及质量保证 (7)五、XX水源热泵机组配置表 (8)第三部分XX热泵技术处于国际领先地位的介绍 (8)第四部分XX样板工程介绍 (13)第五部分XX部分用户名单 (25)第五部分附件 (36)附件一：可再生能源建筑应用专项资金管理暂行办法 (36)附件二：关于发展热泵系统的指导意见 (39)第一部分技术方案及经济分析一、工程概况1、项目现况：牟平某住宅小区总建筑面积66600㎡，建筑物末端采用地板辐射采暖系统，建筑物为节能建筑，拟采用水源热泵系统作为建筑物采暖系统的热源。
下面我们将就该系统初投资及运行成本进行分析，敬请参考！二、设计依据GB50019-2003 《采暖通风与空气调节设计规范》GB50366－2005 《热泵系统工程技术规范》JGJ26－95 《民用建筑节能设计标准》GB50189－2005 《公共建筑节能设计标准》GB50243-2002 《通风与空调工程施工质量验收规范》GB50243-97 《通风与空调工程施工及验收规范》烟台XX空调工业有限责任公司系列产品样本项目建筑功能要求三、设计参数室内设计参数四、空调负荷确定（根据设计院的暖通图纸）五、热泵系统方案设计1、主机设备选型热源机房系统的核心设备即热泵主机的选型，我们主要遵循以下原则：一是主机总制热量能够满足建筑负荷要求；二是合理优化，最大限度的降低系统初投资及运行费用。
综上所述，根据总热负荷2997KW，我们推荐采用XX公司生产的标准满液式水源热泵机组2台，型号为GSHP-C1478D，满足住宅冬季采暖的需求，2台机组可以起到备用的作用，增加系统的可靠性，每台压缩机的调节范围在25%～100%，所以整台机组的调节范围在12.5～100%，机组可根据采暖负荷的变化自动加载和卸载，有利于节能运行，最大限度的为客户节省运行费用。
水源热泵前期方案水源热泵前期方案目录前言 (3)一、水源热泵采暖系统方案设计说明 (4)1.1工程概况 (4)1.2方案说明 (5)1.3设计依据 (7)1.4机房设备选型 (8)1.5初投资费用估算 (10)二、系统运行费用分析 (10)2.1 水源热泵系统运行费用分析 (10)三、GSHP水/地源热泵机组介绍 (11)3.1水/地源热泵机组简介 (11)3.2水/地源热泵应用原理图 (12)3.3水/地源热泵机组特点 (13)3.4配置优势 (15)四、产品的技术服务和售后服务的内容和措施 (17)4.1技术服务 (17)4.2售后服务承诺 (18)五、公司简介 (20)六、工程业绩 (20)前言尊敬的客户：您好！非常感谢您给我公司提供的这次参与地源热泵系统设计的机会。
多年来，山东XX空调有限公司秉承“尊重自然，创造经典”的原则，不以纯粹的出售产品为目的，而从客户本身着想，以充分了解客户的需求以及建筑特点，通过应用最新的能源科技成果，为客户提供经济、节能、环境友好的制冷供热解决方案为最高宗旨，愿意提供经得起时间考验的解决方案。
山东XX空调有限公司是具有新型空调设计、开发、制造、工程安装等综合服务功能为一体的高科技公司，在全国各地均有较多的大型项目，如：XX山东XX空调有限公司以其高度为客户负责的精神、专业的支持服务以及优质可靠的产品工程正得到越来越多的客户认可和信赖。
客户的要求，就是我们一直前进的动力！山东XX空调有限公司一、水源热泵采暖系统方案设计说明随着我国经济发展和人民生活水平的提高，中央空调越来越普及。
目前我国所用的采暖设备主要有燃煤燃气锅炉或分散在各用户的电暖器等，降温设备多为分散在各用户的能耗很大的分体式空调器。
随着可持续发展和人们环保意识的提高，环保和节能已成为建筑空调发展的首要研究问题，由于热泵系统具有节能、环保、性能稳定、清洁等优点，因此我们有理由相信热泵在冬冷夏热地区是最有前途的节能空调系统。
PAPER论文某住宅小区地源热泵空调方案研究朱焕明（金基房地产开发集团有限公司，江苏 南京 210000）摘 要：介绍了南京某住宅小区地源热泵空调系统的方案设计，包括小区建筑空调冷热负荷、地埋管换热系统、辅助冷源、水源热泵机组选择、空调水系统组织、末端空调形式等，并对方案比选中的一些不同选项进行了讨论。
关键词：住宅小区；地源热泵空调系统；方案设计0引言随着经济的不断发展，人们对于住宅的室内环境要求越来越高，空调已成为现代住宅的必要设施。
地源热泵空调系统因其节能、改善小区环境及提升住户空调使用体验感等优点，被越来越多的高端住宅所采用。
本文介绍了南京某住宅小区地源热泵空调系统方案，包括小区建筑空调冷热负荷、地埋管换热系统、辅助冷源、水源热泵机组选择、空调水系统组织、末端空调形式等，并对方案比选中的一些不同选项进行了讨论。
1工程概况住宅小区项目位于国家级新区南京市江北新区核心区研创园板块，项目占地面积约38 260 m2，总建筑面积为135 575.34 m2，住宅区供能面积为85 539 m2。
本项目共包含10栋高层住宅、1栋会所及沿街商业。
本项目住宅按建筑高度划分可分为两种，其中，1#～6#楼为18层住宅，建筑高度为53.1 m 。
7#～10#楼为26层住宅，建筑高度为76.7 m。
会所位于地下一层，包括一个25 m×12 m泳池、一个健身房及一个会客室，总建筑面积约1 200 m2。
小区住宅区域的空调冷热水及会所区域的空调冷热水、会所生活热水负荷由集中式地源热泵系统提供。
住宅室内空调采暖末端形式为风机盘管供冷、地板辐射采暖。
2 空调冷热负荷2.1 围护结构本项目住宅围护结构热工性能按《江苏省居住建筑热环境和节能设计标准》（DGJ32/J 71—2014）中的要求选定。
围护结构主要热工性能如下：（1）外墙的传热系数为0.58 W/（m2·℃），热惰性指标为2.96；（2）屋面的传热系数为0.48 W/（m2·℃），热惰性指标为3.44；（3）外窗的传热系数为2.0 W/（m2·℃）。
住宅小区【地源热泵空调系统设计方案书】目录01、某公司及主要产品简介....................03-0502、工程概况......................................06-0603、设计依据及原则................................06-0604、设计方案......................................07-0805、室外换热孔设计................................09-1106、项目初投资费用分析............................12-1607、运行费用分析..................................16-1808、地源热泵与其它空调初投资与运行费用分析... .. 18-1909、地源热泵简介........................... ..... 20-2610、地源热泵系统简介...................... .... . 26-3211、产品出厂检验..................................33-3412、技术及售后服务承诺............................34-3513、部分用户名录..................................36-39一公司及主要产品简介1、公司简介某新能源有限公司，是集科研、生产、销售、服务于一体的专业制作中央空调、净化空调的高科技技术企业。
先后与全国著名高等学府、合肥通用机械研究院等单位进行技术合作，科研攻关，通过把高科技成果产品化，坚持技术创新，发展具有自主知识产权的专利技术，生产研发出了高效能的中央空调系列产品。
公司定位于节能减排的可再生能源和新能源产业领域。
公司主导产品地源热泵、污水源热泵、工业废热余热型热泵、海水源热泵、水冷冷水机组、水冷离心机组、空气源热泵机组等热泵系列产品及中央空调、净化空调末端系列产品，是利用浅层地热能、污水热能、工业废热余热、海洋热能、空气能等低品位的可再生能源和新能源的重要技术装备产品。
公司生产制造的热泵系列产品已为超过4000万平方米的建筑提供可再生能源供热热源和供冷冷源，年运行节能量超过40万吨标准煤。
十二五期间，某新能源有限公司将为社会提供10000台热泵机组，以年节约100万吨标准煤为目标，有效降低温室气体和有害气体的排放，为祖国节能减排事业贡献力量！我们珍惜每一个客户的选择和认可，敬重每一个客户的批评和建议，感谢关心和支持某的每一个朋友和合作伙伴。
我们将继续以优良的售后服务，巩固并拓展销售市场，真诚地希望与您携手共创辉煌。
2、产品简介某新能源有限公司专业生产经营热泵型中央空调系列，目前公司产品已发展到第四代、拥有十大系列一百五十多个型号。
公司产品主要分为中央空调主机和空调末端设备两大单元；中央空调主机单元主要包括：水源热泵、地源热泵和空气源热泵三大板块；空调末端设备单元主要包括：风机盘管、射流风机、组合式空调器、新风换气机和组合式净化空调等。
（1）中央空调主机单元从热源利用上：既可利用地下水，又可利用河水、湖水等地表水、工业废水、城市污水、洗浴污水以及油田回注水等；从压缩机选型上：既有半封闭螺杆式机组、全封闭涡旋式机组，又有离心式机组；从换热器选型上：既有钎焊板式换热器、干式、满液式换热器，又有套管换热器。
从形式上：既有风冷式，也有水冷式。
（2）空调末端单元公司空调末端设备单元共分为四大系列，两百多个产品规格，从形式上可分为：风机盘管、射流风机、组合式空调器、新风换气机和组合式净化空调器等；从送风方式上分为：独立送风设备和集中送风设备；从送风质量上分为：室内自然风循环设备和净化加湿设备；从静音方式上可分为：普通型和高静音型；二工程概况1、工程地址：某省2、工程范围：本工程为某省住宅小区地源热泵中央空调系统工程。
建筑总面积为500000㎡，拟采用概算法进行负荷的计算，单位面积热负荷60W/㎡，计算空调最大热负荷30000KW，单位面积冷负荷70W/㎡，计算空调最大热负荷35000KW。
三设计依据及原则01、《全国民用建筑工程设计技术措施暖通空调动力》（2009）02、《通风与空调工程施工质量验收规范》 GB50243-200203、《采暖通风与空气调节设计规范》（GB50019-2003)04、《建筑设计防火规范》（GB50016-2006）05、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002)06、《通风与空调工程施工规范》（GB50738-2011)07、《民用建筑供暖通风与空气调节设计规范》（GB50736-2012)08、《实用供热空调设计手册》09、国家现行的其他相关规范及措施10、利用地热资源，做到热能综合利用，达到最佳经济运行状态。
11、整个空调系统采用全自动控制，自动调节负荷，自动调节温度。
12、本工程设计方案遵循技术先进、投资省、效率高、经济实用、节省能源、无污染、运行管理简便的原则。
四设计方案1、系统说明：根据本项目建筑性质和热源情况，拟采用地源热泵式中央空调，为整个建筑冬季供暖提供热源。
2、负荷设计：本项目设计标准，遵循空调系统高效节能的原则，冬季室内温度按照18-20℃，夏季因末端形式，暂时不考虑制冷模式。
3、设备选型：3-1 机组选型：本项目根据实际情况，主机选用某新能源有限公司生产的LSSDR-4100（螺杆）型地源热泵机组九台，满足建筑整体夏季冬季末端风机盘管制冷供暖方式的采暖需要。
3-2水泵选型：本项目机房内水源侧均配置单级单吸立式离心泵，该水泵优点：（1）泵体结构紧凑、体积小、外形美观。
其立式结构重心较低且重和于泵脚中心，增强了泵的运行稳定和寿命。
（2）安装方便。
进出口径相同并在同一中心线上，可像阀门一样安装在管路任何部位。
电机加上防雨罩可置于户外使用。
泵设有安装底脚，以便泵的安装稳定。
（3）运行平稳、噪音低、组件同心度高。
电机采用低噪音轴承，并设有不停机加油装置，泵叶轮具有极好的动静平衡，运行无震动，改善使用环境。
（4）无渗漏。
轴封采用耐磨硬质合金机械密封，解决了离心泵填料渗漏严重的问题，延长了使用寿命，确保了机房场地干净整洁。
（5）维修方便。
勿需拆卸管道，只要拧下泵盖螺母，取出电机及传动组件即可进行检修维护。
（6）可根据现场使用条件，泵机可立式、卧式、多方式安装，依据流量杨程要求，可采用并、串联方法，增加所需流量和杨程。
（7）所有空调机房内均配置备用水泵，均采取一用一备或两用一备方式，以便于用户在保持运行的状态下，进行维修或维护住宅小区五 室外换热孔设计住宅建筑总热负荷35000KW ，室外选择垂直双U 型管埋管方式，管材选用PE （聚乙烯）管材，管径为De32，钻井直径为:φ150mm ，深度为120米。
双U 型埋管的换热量约为77W/m,每口井可从地下土壤中提取9.24KW 左右的热量。
L=Q1/77其中L ——竖井总长，mQ 1——冬季向土壤排放的热量，W 分母“77”是冬季每米井长散热量，W/m 所以：L=35000000/77=454546（米） 根据下式计算竖孔数目: 根据下式计算竖孔数目:H LN其中 N ——竖孔总数，个L ——竖井总长，m H——每口竖孔的长度，m竖孔个数不能太多，否则施工难度和施工成本大大增加。
454546/120=3787眼根据我公司多年地埋管工程施工经验，在取热井深度为120米时，井与井之间的横向间距为4米，纵向间距为4米，相当于每口井的占地面积为4米×4米=16㎡，钻井的占地面积按16口井计算，可留出调整的余量，需要的占地面积为60600㎡。
六项目初投资费用分析1、机房系统:特别说明：上述初投资费用不包含设备土建基础及配电房至空调末端或机房的配电费用2末端系统:住宅小区3地埋管系统地埋管系统造价（北）七、运行费用分析：1、某新能源有限公司地源热泵机组，配有微电脑自动控制系统，运行中，机组并非全天候满负荷运行，机组可以根据冷暖区域的负载状态，自动进行能量调节，用户可以自定温度上下限，当达到温度下限时机组会自动加载运行，当达到温度上限时机组会自动卸载直至停机，以达到最大节能目的。
2、该空调系统全年供冷暖期的冷热负荷调节系数按照0.55计算。
冷热负荷调节系数指：在供冷暖初末期，室内外温差较小，因此，室内初期和末期需求的冷热负荷量也相对较少，设备运行的频次自然缩短；在供冷暖中期，室内外温差较大，因此，最冷或最热的时间段内室内需求的冷热负荷量较大大，设备运行的频次相对较高，因此取0.55。
3、本冬季供暖时间为11.15-3.15日，共计120天。
夏季90天。
4、系统运行电价按照0.50元/度计算。
5、每天运行时间按照15h/日6、计算公式：运行费用=额定功率×设备运行台数×每天运行时间×运行天数×全年平均负荷系数×电价。
北区市场冬季运行总费用：1266元/天×120天=15.19万元夏季运行总费用：994.5元/天×90天=8.95万元南区市场冬季运行总费用：1464.7元/天×120天=17.57万元夏季运行总费用：1143.2元/天×90天=10.28万元八水/地源热泵与其它空调方式初投资及运行费用分析九地源热泵简介地源热泵是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。
地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。
地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。
通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。
与锅炉（电、燃料）供热系统相比，锅炉供热只能将90%以上的电能或70～90%的燃料内能转为热量，供用户使用，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量；由于地源热泵的热源温度全年较为稳定，一般为10～25℃，其制冷、制热系数可达3.5～4.4，与传统的空气源热泵相比，要高出40%左右，其运行费用为普通中央空调的50～60％。
因此，近十几年来，尤其是近五年来，地源热泵空调系统在北美如美国、加拿大及中、北欧如瑞士、瑞典等国家取得了较快的发展，中国的地源热泵市场也日趋活跃，可以预计，该项技术将会成为21世纪最有效的供热和供冷空调技术。
地源热泵是利用大地（土壤、地层、地下水）作为热源。
