热泵供热供冷工程设计方案一、项目概况本项目为某城市一处商业综合体，包括购物中心、办公楼、酒店和公寓等建筑。
总建筑面积约为15万平方米，空调面积约为8万平方米。
为了满足建筑的供热和供冷需求，提高能源利用效率，降低运行成本，拟采用热泵供热供冷系统。
二、热泵技术应用热泵技术是一种利用低温热源进行能量转换的技术，具有节能、环保、高效等特点。
本项目拟采用地源热泵系统，以地表能为热源，通过输入少量的高品位能源（如电能），实现建筑的冬季供暖和夏季制冷。
三、系统设计1. 地源热泵系统（1）地埋管取热装置及配套设施根据地源热泵系统的需求，新建地埋管取热装置及配套设施。
配置地热孔520个，总长度约为10000米，埋设于地下20-100米深处。
地热孔的布置应充分考虑地下水位、地质条件等因素，确保系统的稳定运行。
（2）热泵机组及配套设施本项目配置15台地源热泵机组，布置于设备机房内。
每台机组制冷量为2000kW，制热量为1500kW。
机组选型应满足建筑的供热和供冷需求，并考虑系统的冗余性。
（3）水蓄能设施为了提高系统的能量利用效率，降低运行成本，本项目设置水蓄能设施。
在水蓄能池中，低峰时段利用多余的制冷或制热能量，高峰时段释放储存的能量，满足建筑的供热和供冷需求。
（4）设备机房至用户建筑间一次管网设备机房至用户建筑间一次管网采用闭式循环系统，管道材料应具有良好的保温、防腐性能，确保能量传输的效率。
（5）智能控制及监测系统本项目设置智能控制及监测系统，实现对热泵机组的远程操控、能耗查询、异常提醒等功能。
通过实时监测系统运行状态，及时调整运行参数，提高系统运行效率。
四、运行费用分析地源热泵系统具有节能和优越的环保性能，运行费用相对较低。
以本项目为例，地源热泵系统的运行费用较传统供暖供冷系统降低约30%。
在不考虑电能来源的情况下，地源热泵系统是一种清洁能源，无需燃烧化石燃料，减少环境污染。
五、结论综上所述，本项目采用地源热泵供热供冷系统，具有节能、环保、高效等特点。
某某空调风冷模块式热泵机组项目设计方案1.1 项目概况该楼主要功能为住宅和办公室，空调总面积约为 1100 m²，根据经济合理性及贵方要求考虑，采用风冷模块热泵系统。
为给该工程营造一个舒适、温馨、高质量、高品质、高品位的环境，我们给该建筑物选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统。
1.2 设计依据《采暧通风及空气调节设计规范》（GBJI19-87）《旅游场馆建筑热土与空气调节节能设计标准》（GB50189-93）《通风与空调工程施工验收规范》(GB50243-2009)《建设工程项目管理规范》 GB/T50326-2001；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《通风与空调工程施工质量验收规范》 GB50243-2002；《工业金属管道工程施工及验收规范》 GB50235-98；《机械设备安装工程施工及验收规范》 GB50271-98；《建设工程质量验收统一规范》 GB50300-2001；《建设工程资料管理规程》 DBJ01-51-2003《工业设备及管道绝热工程施工及验收规范》 GBJ126-89；《现场设备、工业管道焊接工程施工及验收规范》 GB50276-98；1.3 方案设计我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，本着严谨、认真、诚恳的专业态度，根据该建筑物的使用功能及建筑物特点，综合考虑业主的需要，依据国家暖通空调设计规范结合济宁地区气候特点，我们进行了如下环保性、舒适性、实用性空调系统设计：模块式风冷热泵机组加卧式暗装风机盘管及吊顶式新风机组方案。
在送风形式和气流组织选取方面，我们根据建筑物使用的实际情况，人体散热和照明设备考虑冷空气的密度比热空气的密度大。
经空调处理后的冷空气会很快下降到工作区，而热空气则上升到上方，被回风口吸回空调，处理后再送到生活区。

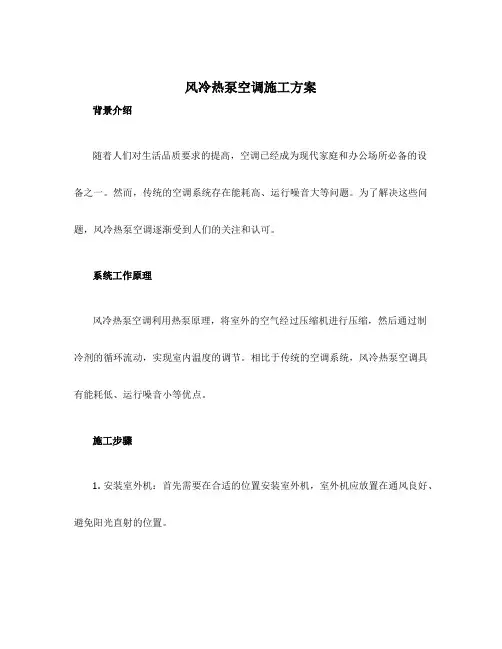

风冷热泵空调施工方案背景介绍随着人们对生活品质要求的提高，空调已经成为现代家庭和办公场所必备的设备之一。
然而，传统的空调系统存在能耗高、运行噪音大等问题。
为了解决这些问题，风冷热泵空调逐渐受到人们的关注和认可。
系统工作原理风冷热泵空调利用热泵原理，将室外的空气经过压缩机进行压缩，然后通过制冷剂的循环流动，实现室内温度的调节。
相比于传统的空调系统，风冷热泵空调具有能耗低、运行噪音小等优点。
施工步骤1.安装室外机：首先需要在合适的位置安装室外机，室外机应放置在通风良好、避免阳光直射的位置。
2.安装室内机：根据具体需求和使用空间的大小，选择合适的室内机型号，并按照施工图纸进行安装。
3.连接管道：室内机与室外机之间需要通过冷凝器和蒸发器之间的管道进行连接。
在连接管道过程中，需要进行密封和保温处理，以确保系统的工作效果。
4.安装控制系统：安装空调控制系统，包括室内温度探测器、控制器、电源等设备。
控制系统的安装需要严格按照制造商的要求进行。
5.调试和测试：完成系统安装后，需要进行系统的调试和测试。
通过调试，可以确保系统的正常运行，并对系统进行优化调整。
施工注意事项在风冷热泵空调施工过程中，需要注意以下几点：1.施工设计：在施工前，需要进行详细的设计和方案规划。
根据使用空间的大小、使用人数等因素，选择合适的室内机型号和安装位置。
2.安全防护：施工过程中，需要注意安全防护措施。
工人需要佩戴好安全帽、手套等防护设备，确保施工过程的安全。
3.施工质量：施工过程中，需要注意施工质量的控制。
各个部件的安装应牢固可靠，连接管道应密封良好，以确保系统的正常运行。
4.环保节能：在进行施工过程中，需要遵守环保节能的原则。
选择合适的制冷剂，并使用高效的压缩机和暖通设备，以降低能耗并减少对环境的影响。
5.合理配置：对于大规模施工项目或者特殊环境的施工，需要根据实际情况进行合理配置。
合理配置可以提高施工效率，减少资源浪费。
施工成本估算风冷热泵空调施工的成本估算主要包括以下几个方面：1.材料成本：包括室内机、室外机、管道、控制系统等设备和材料的采购成本。

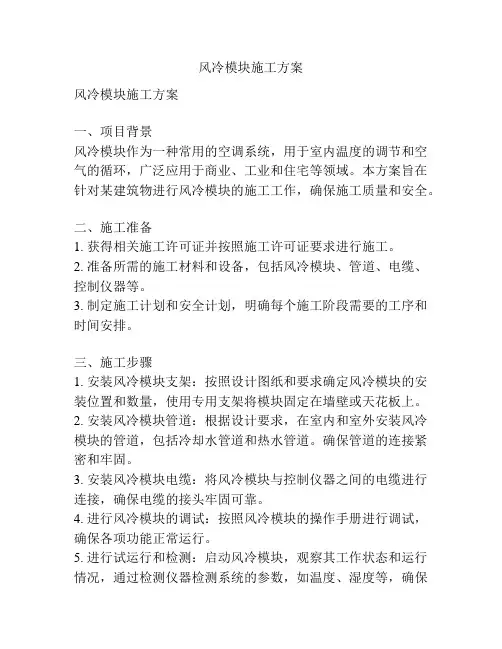

风冷模块施工方案风冷模块施工方案一、项目背景风冷模块作为一种常用的空调系统，用于室内温度的调节和空气的循环，广泛应用于商业、工业和住宅等领域。
本方案旨在针对某建筑物进行风冷模块的施工工作，确保施工质量和安全。
二、施工准备1. 获得相关施工许可证并按照施工许可证要求进行施工。
2. 准备所需的施工材料和设备，包括风冷模块、管道、电缆、控制仪器等。
3. 制定施工计划和安全计划，明确每个施工阶段需要的工序和时间安排。
三、施工步骤1. 安装风冷模块支架：按照设计图纸和要求确定风冷模块的安装位置和数量，使用专用支架将模块固定在墙壁或天花板上。
2. 安装风冷模块管道：根据设计要求，在室内和室外安装风冷模块的管道，包括冷却水管道和热水管道。
确保管道的连接紧密和牢固。
3. 安装风冷模块电缆：将风冷模块与控制仪器之间的电缆进行连接，确保电缆的接头牢固可靠。
4. 进行风冷模块的调试：按照风冷模块的操作手册进行调试，确保各项功能正常运行。
5. 进行试运行和检测：启动风冷模块，观察其工作状态和运行情况，通过检测仪器检测系统的参数，如温度、湿度等，确保系统运行正常。
6. 进行风冷模块的保养和维修：定期对风冷模块进行保养和维修，清洁过滤网、更换损坏的部件，确保模块的长期稳定运行。
四、安全措施1. 施工现场应设置安全警示标志，明确施工区域和禁止入内区域。
2. 工人必须穿戴安全帽、安全鞋等个人防护装备，并接受相关安全培训。
3. 施工过程中应注意防止电器短路、漏电等安全隐患，严禁随意触碰电缆和电器设备。
4. 施工现场应保持整洁，及时清理杂物，防止摔倒和滑倒事故的发生。
5. 施工过程中应进行严格的质量检验，确保施工质量符合相关标准和要求。
6. 施工中如遇突发事故或异常情况，应立即停工，并按照应急预案进行处理。
五、施工后期施工完成后，应对施工现场进行清理和整理，移除施工所产生的垃圾和废弃物。
并对风冷模块进行最后一次检测和试运行，确保工程质量达标。

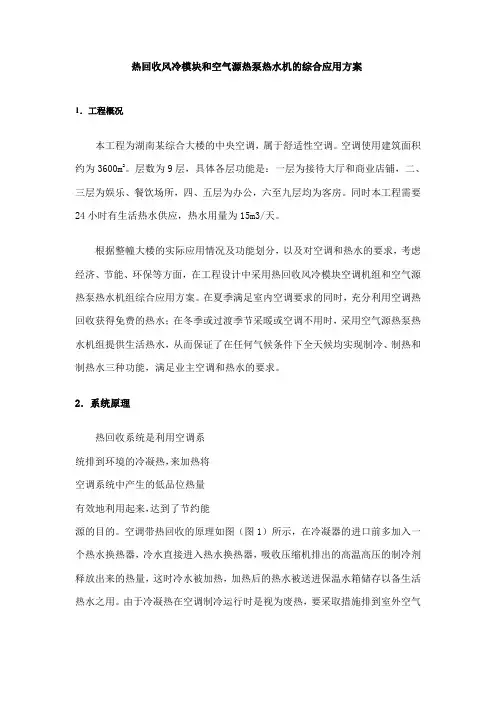

热回收风冷模块和空气源热泵热水机的综合应用方案1．工程概况本工程为湖南某综合大楼的中央空调，属于舒适性空调。
空调使用建筑面积约为3600m2。
层数为9层，具体各层功能是：一层为接待大厅和商业店铺，二、三层为娱乐、餐饮场所，四、五层为办公，六至九层均为客房。
同时本工程需要24小时有生活热水供应，热水用量为15m3/天。
根据整幢大楼的实际应用情况及功能划分，以及对空调和热水的要求，考虑经济、节能、环保等方面，在工程设计中采用热回收风冷模块空调机组和空气源热泵热水机组综合应用方案。
在夏季满足室内空调要求的同时，充分利用空调热回收获得免费的热水；在冬季或过渡季节采暖或空调不用时，采用空气源热泵热水机组提供生活热水，从而保证了在任何气候条件下全天候均实现制冷、制热和制热水三种功能，满足业主空调和热水的要求。
2．系统原理热回收系统是利用空调系统排到环境的冷凝热，来加热将空调系统中产生的低品位热量有效地利用起来，达到了节约能源的目的。
空调带热回收的原理如图（图1）所示，在冷凝器的进口前多加入一个热水换热器，冷水直接进入热水换热器，吸收压缩机排出的高温高压的制冷剂释放出来的热量，这时冷水被加热，加热后的热水被送进保温水箱储存以备生活热水之用。
由于冷凝热在空调制冷运行时是视为废热，要采取措施排到室外空气中的，因此，热回收空调技术在节能方面的效果是相当显著的，在夏季制冷时所产生的热水是完全免费的。
空气源热泵热水机是专门制热水的设备，与目前市场上用电、燃气、燃油等热水器相比,具有安全、节能、寿命长、不排放毒气等诸多优点。
它是利用热泵的工作原理，从低温空气中吸收热量，然后转移到低温水中加热热水。
其工作原理是，当所要加热的热水温度达到所设定的温度（控制终温）时，机组停止运行，反之，当热水温度降到所设定热水温度时，压缩机启动运行，将热水箱中的热水温度提高，使其温度恒定在一定的范围。
3．综合应用的优势3.1．使用热回收系统，用户省去了热水加热系统，从而也简化了系统的运行管理。

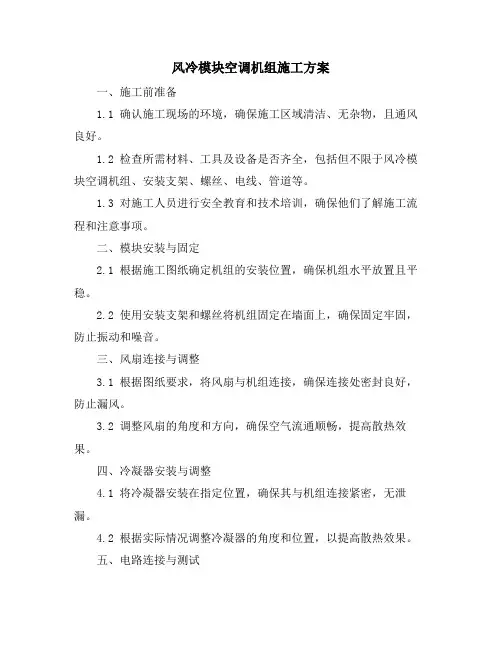

风冷模块空调机组施工方案一、施工前准备1.1 确认施工现场的环境，确保施工区域清洁、无杂物，且通风良好。
1.2 检查所需材料、工具及设备是否齐全，包括但不限于风冷模块空调机组、安装支架、螺丝、电线、管道等。
1.3 对施工人员进行安全教育和技术培训，确保他们了解施工流程和注意事项。
二、模块安装与固定2.1 根据施工图纸确定机组的安装位置，确保机组水平放置且平稳。
2.2 使用安装支架和螺丝将机组固定在墙面上，确保固定牢固，防止振动和噪音。
三、风扇连接与调整3.1 根据图纸要求，将风扇与机组连接，确保连接处密封良好，防止漏风。
3.2 调整风扇的角度和方向，确保空气流通顺畅，提高散热效果。
四、冷凝器安装与调整4.1 将冷凝器安装在指定位置，确保其与机组连接紧密，无泄漏。
4.2 根据实际情况调整冷凝器的角度和位置，以提高散热效果。
五、电路连接与测试5.1 按照电气图纸要求，进行电源线和控制线的连接，确保连接正确、牢固。
5.2 对电路进行测试，检查电源是否正常，控制功能是否有效。
六、启动测试与调试6.1 在确保所有安装和连接工作完成后，进行机组的启动测试。
6.2 观察机组运行状态，检查是否有异常声音、振动或泄漏等现象。
6.3 根据测试结果进行必要的调试和优化，确保机组运行稳定、高效。
七、施工质量检查7.1 对整个施工过程进行质量检查，确保所有安装和连接工作符合要求。
7.2 检查机组及其附件的完好性和可靠性，确保无损坏或遗漏。
八、施工安全与防护8.1 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
8.2 使用合格的防护设备和工具，如安全帽、手套、护目镜等，降低施工风险。
8.3 设置警示标识和隔离措施，防止非施工人员进入施工区域。
九、施工验收与交付9.1 完成所有施工工作后，进行施工验收，确保机组及其附件的安装和连接工作符合设计要求和质量标准。
9.2 准备相关的竣工资料和技术文件，如施工图纸、施工记录、测试报告等。

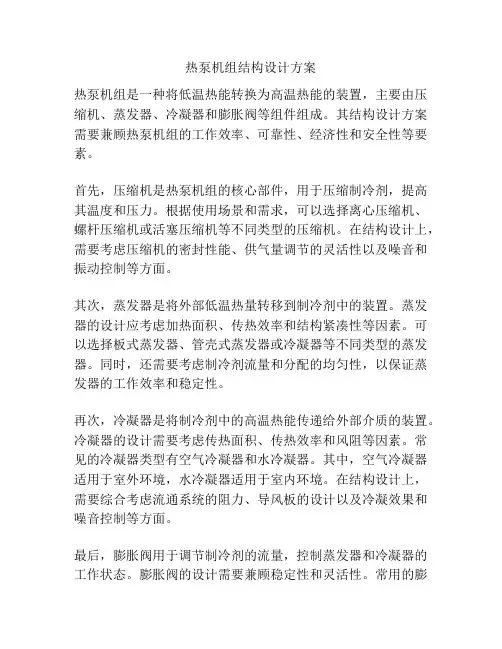

热泵机组结构设计方案热泵机组是一种将低温热能转换为高温热能的装置，主要由压缩机、蒸发器、冷凝器和膨胀阀等组件组成。
其结构设计方案需要兼顾热泵机组的工作效率、可靠性、经济性和安全性等要素。
首先，压缩机是热泵机组的核心部件，用于压缩制冷剂，提高其温度和压力。
根据使用场景和需求，可以选择离心压缩机、螺杆压缩机或活塞压缩机等不同类型的压缩机。
在结构设计上，需要考虑压缩机的密封性能、供气量调节的灵活性以及噪音和振动控制等方面。
其次，蒸发器是将外部低温热量转移到制冷剂中的装置。
蒸发器的设计应考虑加热面积、传热效率和结构紧凑性等因素。
可以选择板式蒸发器、管壳式蒸发器或冷凝器等不同类型的蒸发器。
同时，还需要考虑制冷剂流量和分配的均匀性，以保证蒸发器的工作效率和稳定性。
再次，冷凝器是将制冷剂中的高温热能传递给外部介质的装置。
冷凝器的设计需要考虑传热面积、传热效率和风阻等因素。
常见的冷凝器类型有空气冷凝器和水冷凝器。
其中，空气冷凝器适用于室外环境，水冷凝器适用于室内环境。
在结构设计上，需要综合考虑流通系统的阻力、导风板的设计以及冷凝效果和噪音控制等方面。
最后，膨胀阀用于调节制冷剂的流量，控制蒸发器和冷凝器的工作状态。
膨胀阀的设计需要兼顾稳定性和灵活性。
常用的膨胀阀类型有电子膨胀阀和热膨胀阀等。
在结构设计上，需要考虑流量调节范围、故障排除和维护的便利性，以及噪音和振动控制等因素。
综上所述，热泵机组的结构设计方案需要考虑压缩机、蒸发器、冷凝器和膨胀阀等组件的选型和设计，以及其工作效率、可靠性、经济性和安全性等要素。
在设计过程中，需要综合考虑各个组件之间的匹配性和协同性，以提高热泵机组的整体性能。

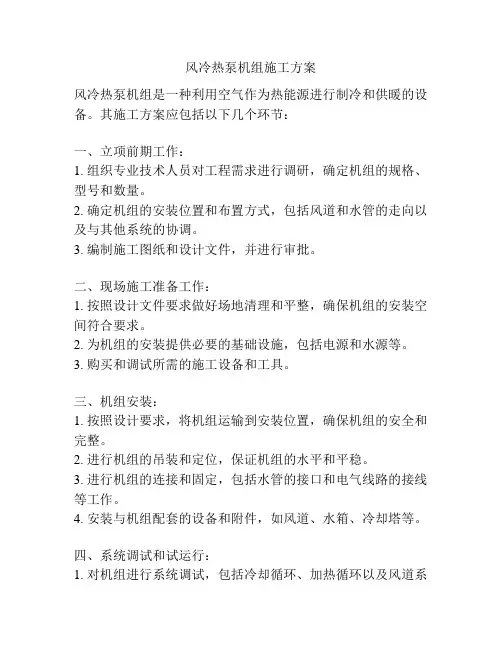

风冷热泵机组施工方案风冷热泵机组是一种利用空气作为热能源进行制冷和供暖的设备。
其施工方案应包括以下几个环节：一、立项前期工作：1. 组织专业技术人员对工程需求进行调研，确定机组的规格、型号和数量。
2. 确定机组的安装位置和布置方式，包括风道和水管的走向以及与其他系统的协调。
3. 编制施工图纸和设计文件，并进行审批。
二、现场施工准备工作：1. 按照设计文件要求做好场地清理和平整，确保机组的安装空间符合要求。
2. 为机组的安装提供必要的基础设施，包括电源和水源等。
3. 购买和调试所需的施工设备和工具。
三、机组安装：1. 按照设计要求，将机组运输到安装位置，确保机组的安全和完整。
2. 进行机组的吊装和定位，保证机组的水平和平稳。
3. 进行机组的连接和固定，包括水管的接口和电气线路的接线等工作。
4. 安装与机组配套的设备和附件，如风道、水箱、冷却塔等。
四、系统调试和试运行：1. 对机组进行系统调试，包括冷却循环、加热循环以及风道系统等。
2. 对机组进行质量检测，包括温度控制、压力控制和流量控制等。
3. 进行试运行，模拟实际使用场景，测试机组的运行性能和能效。
五、安全防护和环境保护：1. 在施工现场设置必要的安全警示标志和防护设施，确保施工人员的安全。
2. 对施工现场进行环境保护，合理处理废弃物和废水。
六、竣工验收和文档整理：1. 按照相关标准和规范，对机组进行竣工验收，确保其符合设计要求和功能要求。
2. 做好相关的竣工报告和验收文件，将相关文件归档保存。
3. 做好施工过程的记录和总结，并进行专业技术交流和经验传承。
以上便是风冷热泵机组施工方案的内容，通过科学的规划和合理的安排，能够保证机组施工的顺利进行和安装质量的可靠性。

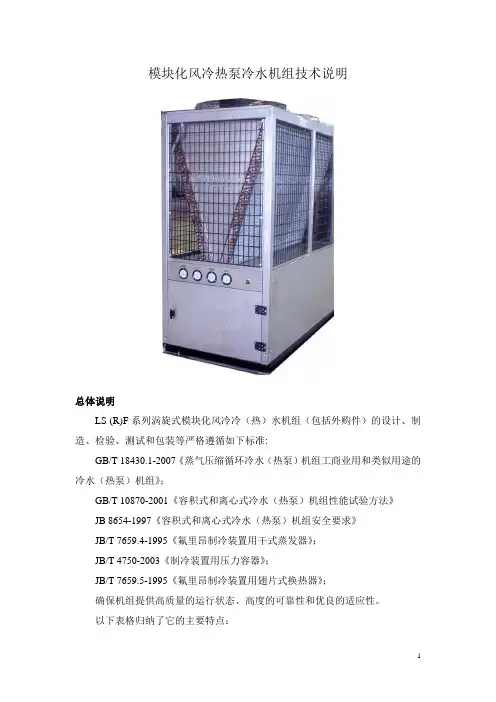

模块化风冷热泵冷水机组技术说明总体说明LS (R)F系列涡旋式模块化风冷冷（热）水机组（包括外购件）的设计、制造、检验、测试和包装等严格遵循如下标准:GB/T 18430.1-2007《蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》；GB/T 10870-2001《容积式和离心式冷水（热泵）机组性能试验方法》JB 8654-1997《容积式和离心式冷水（热泵）机组安全要求》JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器》；JB/T 4750-2003《制冷装置用压力容器》；JB/T 7659.5-1995《氟里昂制冷装置用翅片式换热器》；确保机组提供高质量的运行状态、高度的可靠性和优良的适应性。
以下表格归纳了它的主要特点：机组特点：➢新颖的结构设计：机组分上、下两层，上层为翅片式换热器及轴流风机，下层为压缩机、板式换热器、电控柜及其它冷配件。
为保证有效的通风及防护，上层各面装有铅丝隔栅网。
将淋水盘改成积水槽，既保证机组内部不出现凝露水的滴漏现象，又简捷不挡风道；大量采用折弯件，经全处理喷粉，保证机组耐腐蚀；采用模块化思想实现分块组合，便于搬运、安装，减少其相应费用，并可根据现场特点分散摆放以减轻承重要求。
➢运行的经济性：根据负荷的变化情况自动加卸载，使输出冷量与所需冷量最佳匹配，整个能量调节过程中，机组都是按所需冷负荷在最大效率工况下运行。
➢灵活性：由于单台机组的体积小、重量轻，因此安装、运输、吊装方便，特别对承重有特殊要求的情况下，机组可分开摆放以利于分散载荷。
➢使用的可靠性：各模块单元相对独立，相互之间又具有完全的兼容性。
任何一个模块单元发生异常情况都不会影响其他模块单元的正常运行，电脑会在某一模块单元发生故障时，发出报警信号并指令其他备用状态的模块单元接替其运行，保证机组的制冷量维持相对稳定。
控制系统自动对各压缩机的运行时间进行记录统计，使各压缩机实行均衡磨损运行，延长整机的使用寿命。

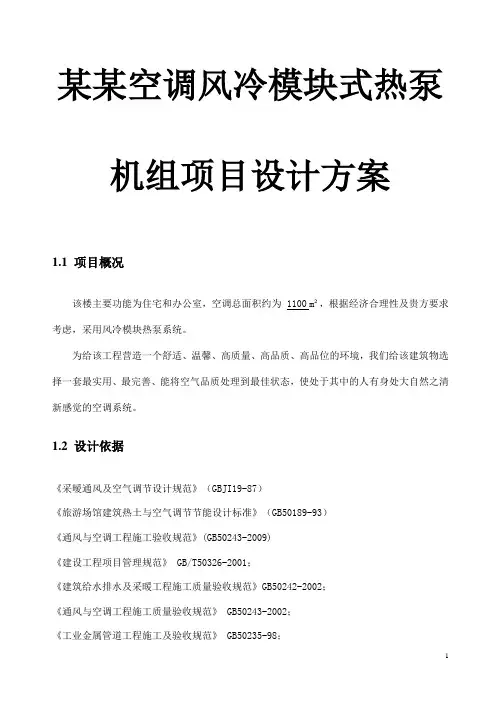

某某空调风冷模块式热泵机组项目设计方案1.1 项目概况该楼主要功能为住宅和办公室，空调总面积约为 1100 m²，根据经济合理性及贵方要求考虑，采用风冷模块热泵系统。
为给该工程营造一个舒适、温馨、高质量、高品质、高品位的环境，我们给该建筑物选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统。
1.2 设计依据《采暧通风及空气调节设计规范》（GBJI19-87）《旅游场馆建筑热土与空气调节节能设计标准》（GB50189-93）《通风与空调工程施工验收规范》(GB50243-2009)《建设工程项目管理规范》 GB/T50326-2001；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《通风与空调工程施工质量验收规范》 GB50243-2002；《工业金属管道工程施工及验收规范》 GB50235-98；《机械设备安装工程施工及验收规范》 GB50271-98；《建设工程质量验收统一规范》 GB50300-2001；《建设工程资料管理规程》 DBJ01-51-2003《工业设备及管道绝热工程施工及验收规范》 GBJ126-89；《现场设备、工业管道焊接工程施工及验收规范》 GB50276-98；1.3 方案设计我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，本着严谨、认真、诚恳的专业态度，根据该建筑物的使用功能及建筑物特点，综合考虑业主的需要，依据国家暖通空调设计规范结合济宁地区气候特点，我们进行了如下环保性、舒适性、实用性空调系统设计：模块式风冷热泵机组加卧式暗装风机盘管及吊顶式新风机组方案。
在送风形式和气流组织选取方面，我们根据建筑物使用的实际情况，人体散热和照明设备考虑冷空气的密度比热空气的密度大。
经空调处理后的冷空气会很快下降到工作区，而热空气则上升到上方，被回风口吸回空调，处理后再送到生活区。
所以本方案采用上送上回式和侧送上回。
送风口形式：采用双层百叶与散流器送风口，回风口采用带过滤网的单层百叶回风口。
这样每个空调场所的送回风系统形成一个空气循环，气流组织好，室内温度分布均匀；利用高质量开关，房间温度控制精确，可以满足该综合办公楼不同场所的各种空调使用要求。
且系统室内风机盘管机组暗装于吊顶内，免去了擦洗及维护的麻烦，有效的回风过滤系统延长了空调的寿命，也减少了后期的维护维修费用。
1.4设备选择本工程根据贵方提供建筑图纸结合公司产品进行设备选型，末端形式采用卧式暗装风机盘管。
末端采用风机盘管机组，布置比较灵活，各房间互不干扰，可以独立的调节室温，并随时根据需要开、停机组，节省运行费用，灵活性大，节能效果好。
且该空调系统在管路中使用水作为载冷剂，避免了氟利昂系统发生泄漏而对内部人员造成较大的危害。
主要适用于旅馆、公寓、医院、办公楼等高层多室的建筑物。
本工程采用2台CTEFMR-60的双模块式风冷冷热水机组来提供冷热源供夏季制冷与冬季采暖。
总制冷量：136KW/h，总制热量：140KW/h，单机制冷量：68KW/h，制热量：70KW/h,末端设备采用风机盘管系统，采暖加地板辐射系统，空调冷热水管主管采用1.0mpa的镀锌钢管，干管采用DE63的PE100管材，风管采用镀锌钢板法兰连接，风口采用铝合金百叶风口及铝合金散流器风口，新风机与风机盘管空调器风管机需带静压消声箱装置，空调水、风管道需做保温，保温材料采用阻燃材料或不燃材料，本项目采用B1级橡塑棉保温。
设备基础需要按照设备尺寸预制，洞口需要预留，主机与机房设备需要预制防水沟槽，具体要求见图纸设计施工说明。
模块式风冷冷热水机组无需专门的机房，也无需专业的人员来维护管理，节省了宝贵的建筑面积和后期维护费用；采用风冷方式，无需冷却塔等大型的冷却设备，降低了初投资和以后的运行费用；此机组可多个单元模块组合，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有60kw、80kw和100kw可选。
每个模块有两个完全独立的制冷系统，多系统设计可实现多级调节：25%-50%-75%-100%多回路设计，部分符合效率更高，机组采用高效全封闭涡旋压缩机，运行平稳、噪声振动小。
系列模块式风冷冷热水机组主机采用进口压缩机，能效比高，噪音低。
换热器采用H型换热器，换热效果好；制热模式下智能化霜，即有霜化霜，无霜不化，而不像其他定时化霜，无论有霜无霜都化霜运行，运行更为节能。
针对本项目我们优先推荐模块式风冷冷热水机组的原因如下：首先，模块式风冷冷热水机组不需要专门的机房，也不需要专业的人员来维护管理，节省了宝贵的建筑面积和后期维护费用。
其次，采用风冷方式换热，无需冷却塔等大型的冷却设备，降低了初投资和以后的运行费用。
再次，模块式风冷冷热水机组是为寒冷地区度身定制热量差额管理功能的“全天候”风冷热泵机组，运行范围为-15℃至+48℃。
第四，模块机热气直通结构专利加强了机组低温制热的稳定性，拓宽了机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。
第五，相对于水冷机组，模块式风冷冷热水机组解决了人们过渡季节生活环境制冷制热的需要，机组的自动控制和灵活性比较高。
1.5凝结水系统的布置空调凝结水就近统一排放到两侧卫生间内，坡度0.5%。
1.6空调水系统说明冷冻水通过动力源输送冷热量至室内风机盘管，室内空气通过室内风机盘管得到冷却。
本系统设计两台完全相同的冷冻水循环水泵，并联在冷水机组的回水端，循环水泵的类型为立式空调泵，二用一备。
空调供回水管道、凝结水管，管径≤DN100用热镀锌钢管，丝接，管径>DN100用无缝钢管，焊接或法兰连接，末端管道采用PE100的PE管（低于DE63的），管路采用同程双管变流量设计，能刚好的解决水力平衡问题，使系统运行更为稳定，提高利用率。
1.7新风系统说明本中央空调新风系统所采用的是HVM吊顶式新风空调机组产品，能净化补充新鲜空气与室内，有效解决PM2.5的污染空气，为生活添加健康有力的保证，系统采用镀锌钢板为送风管道，管道设计为变风量设计，可以均匀的把新风输送到每个房间。
1.8消声与减振机组、水泵的底座均需要安装优质厂家设计的减振器、橡胶减振垫、管道挠性接头等，吊装风机盘管机组均采用减振吊架或减振器进行安装。
管道本身采用橡塑保温管，具有一定弹性，降低噪音。
机组与管道、水泵等连接均采用橡胶软连接，减少机组噪音。
风机盘管出风口采用帆布软连接，减少震动，降低噪音。
1.9空调系统的维护水系统：在空调水进入机组和系统之前经过高效过滤器过滤，使用名牌厂家生产的镀锌钢管及PE100的PE管输送冷冻水，所以不会在管路内形成水垢，维护保养也极为简单，只需定期清洗室内机的过滤网就可以达到正常使用效果，如果发生室内机损坏需要维修等情况，可将连接室内机的进出水阀门关闭，将内机维修即可，不影响其它设备运行，方便维修和保养。
1.9空调主要设备表机房系统的初投资分析空调机房主要设备初投资程总造价最终优惠价：万元大写：小写：万元。
2.0机房设备运行费用计算是以：夏季制冷期60天，冬季供暖期为120天，每天空调使用时间10小时，电费价0.8元/度电，运行系数为0.6为标准进行的运行费用=空调实用功率×每天空调使用时间×运行系数×电费价热泵系统的运行费用与系统的控制及后期运行管理息息相关，本次系统设计方案空调系统采用先进的控制系统，主机根据室内负荷变化自动调节投入运行的数量，循环泵与主机联动控制，整个系统采取的种种措施，大大降低了系统的运行费用。
在以上基础上，我们对整个系统的运行费用进行了分析。
（1）空调系统运行费用分析二、模块式风冷冷热水机组说明1、CTEF模块式风冷冷热水机组性能说明系列模块式风冷冷（热）水机组CTEFMR（CTEF为单冷系列）是由多台冷（热）水模块单元组合而成。
各单元模块的形式、性能可以完全相同，也可以不同。
具有以下特点：每个单元模块的名义制冷量可以分别为60kW，80kW,100kW,其中每个单元有两个完全独立的制冷系统，即两台压缩机、一台壳管式蒸发器及两台翅片式冷凝器等每个模块有两个完全独立的制冷系统，多系统设计可实现多级调节：25%-50%-75%-100%。
从而形成制冷量在65～1040kW范围的多种规格、多种型号的系列模块机组产品,工质为R22。
系列模块机结构紧凑、外形尺寸小、起吊费用低。
风冷式设计为用户节省了冷却塔、冷却水泵等设施，减少土建工程投资。
其特点如下：控制：先进的电脑控制系统不仅提高了控制精度及可靠性，并可实现多级能量调节及单元模块间负荷的均匀分配，使机组输出与负荷保持最佳匹配，当由8个单元模块组合时，根据负荷大小，机组可在4.54%～100%能量范围内实现16级自由调节；采用智能化控制，可按设计要求全自动控制机组运行，使机组始终最优节能运行。
适用场所：模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆及厂房、医院等各类工业与民用建筑物。
尤其对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔，冷却水泵的工程现场，模块式风冷冷（热）水机组是最佳的选择。
特点:简单化：机组是由多台模块单元组合而成，各单元模块的结构形式、性能可以完全相同，也可以由不同名义制冷量的单元模块组成；最新涡旋式压缩机：在同级制冷量中，与其他类型的压缩机相比，具有运动部件更少，转动力矩更少，噪音和振动更小，可靠性和效率更高等优点；强保护：先进的微电脑控制系统安全保护功能齐全，具有强大的故障自诊断功能；可靠性高：压缩机、壳管式蒸发器、热力膨胀阀、风机、四通阀、干燥过滤器、单向阀等均采用国内外名牌制冷配件，故机组性能优良，运行可靠；高节能：机组与负荷始终处于最佳匹配，节约电能，体现环保概念；体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活；操作简便：采用全中文控制器操作，维护简单；低噪音：运转噪音低，振动小，适合各类型工程；性能优良：制冷速度快，冬天低温制热性能稳定，智能化霜迅速彻底；低维修费用：机组特有的结构，优越的性能，保养，维修方便，维护费用低。
淡化主子模块设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是CTEFMR模块机2项专利技术之一。
热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发器在低温工况的蒸发量，加强机组的低温制热性能。
这是模块机2项专利技术之二。
该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，机组可以在低至-15℃的温度下稳定制热。
