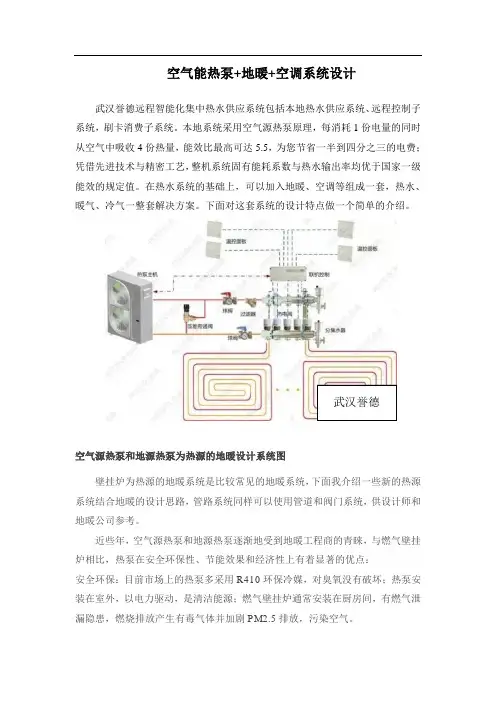

空气源热泵+地暖+空调系统设计

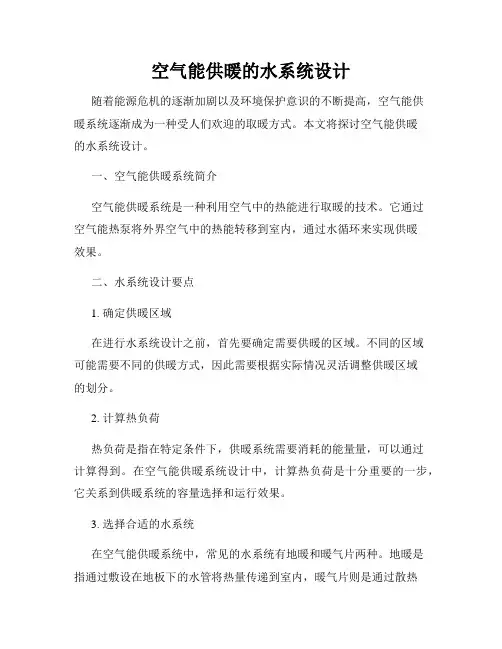

空气能供暖的水系统设计随着能源危机的逐渐加剧以及环境保护意识的不断提高，空气能供暖系统逐渐成为一种受人们欢迎的取暖方式。

本文将探讨空气能供暖的水系统设计。

一、空气能供暖系统简介空气能供暖系统是一种利用空气中的热能进行取暖的技术。

它通过空气能热泵将外界空气中的热能转移到室内，通过水循环来实现供暖效果。

二、水系统设计要点1. 确定供暖区域在进行水系统设计之前，首先要确定需要供暖的区域。

不同的区域可能需要不同的供暖方式，因此需要根据实际情况灵活调整供暖区域的划分。

2. 计算热负荷热负荷是指在特定条件下，供暖系统需要消耗的能量量，可以通过计算得到。

在空气能供暖系统设计中，计算热负荷是十分重要的一步，它关系到供暖系统的容量选择和运行效果。

3. 选择合适的水系统在空气能供暖系统中，常见的水系统有地暖和暖气片两种。

地暖是指通过敷设在地板下的水管将热量传递到室内，暖气片则是通过散热片将热量传递到空气中。

根据实际需求选择合适的水系统，考虑到供暖效果、安装成本等因素。

4. 设计水路系统水路系统设计是空气能供暖系统设计的重要一环，它关系到供暖系统的流动性和热量传递效果。

在设计水路系统时，要合理规划管道的布置，确保水流畅通，减少能量损失。

5. 安装水循环系统空气能供暖系统的水循环系统包括水泵、水箱、水管等组成部分。

在安装水循环系统时，需要注意选择高效节能的设备，并将其严密连接起来，确保供暖系统的正常运行。

6. 定期维护保养空气能供暖的水系统设计不仅需要关注初始安装，还需要定期进行维护保养。

定期检查水路系统的流动情况，清洁过滤器，并对水循环系统进行排气处理，以保证供暖系统的稳定运行。

三、空气能供暖系统的优势1. 环保节能空气能供暖系统利用空气中的热能进行取暖，相比传统的燃气取暖方式，更加环保节能。

在供暖过程中，不会产生废气和排放物，减少了对环境的污染。

2. 节省成本由于空气能供暖系统利用的是免费的自然能源，相比其他取暖方式，可以大幅度降低取暖成本。

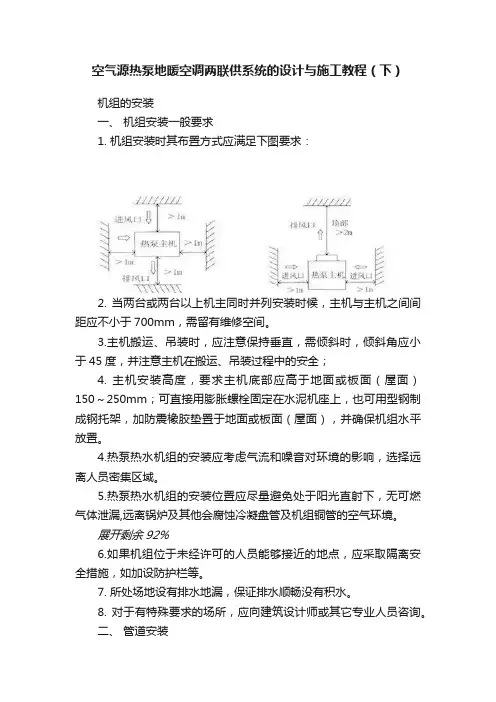

空气源热泵地暖空调两联供系统的设计与施工教程（下）机组的安装一、机组安装一般要求1. 机组安装时其布置方式应满足下图要求：2. 当两台或两台以上机主同时并列安装时候，主机与主机之间间距应不小于700mm，需留有维修空间。

3.主机搬运、吊装时，应注意保持垂直，需倾斜时，倾斜角应小于45度，并注意主机在搬运、吊装过程中的安全；4. 主机安装高度，要求主机底部应高于地面或板面（屋面）150～250mm；可直接用膨胀螺栓固定在水泥机座上，也可用型钢制成钢托架，加防震橡胶垫置于地面或板面（屋面），并确保机组水平放置。

4.热泵热水机组的安装应考虑气流和噪音对环境的影响，选择远离人员密集区域。

5.热泵热水机组的安装位置应尽量避免处于阳光直射下，无可燃气体泄漏,远离锅炉及其他会腐蚀冷凝盘管及机组铜管的空气环境。

展开剩余92%6.如果机组位于未经许可的人员能够接近的地点，应采取隔离安全措施，如加设防护栏等。

7. 所处场地设有排水地漏，保证排水顺畅没有积水。

8. 对于有特殊要求的场所，应向建筑设计师或其它专业人员咨询。

二、管道安装1. 水系统安装主要工艺流程定位放线→支吊架安装→管路预制→管路安装（由主干管向支管末端安装→与设备端口连接→管路配件安装→质量检验→水压试验→通水试验→隐检管路→保温→外观验收（同其它设备验收一起进行））2. 聚丙烯管（PP-R）安装PP-R 管道中流速不宜大于2m/s，一般采用1-1.5m/s；管道穿过楼板时，应设置钢制套管，套管顶部应高出楼板面50mm，底部应与楼地板面平；管道连接应严格按照有关规范实施；搬运管材或管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰撞和抛、摔、滚、拖；管材或管件应放在通风良好的地方，不得露天存放，防止阳光直射；不同管道最小支吊架间距见下表。

热水PP-R 管支吊架安装间距3. 保温做法橡塑 PE 管（或聚乙烯）、发泡橡胶，采用粘接法，并且必须确保每条接缝密实，外层缠绕防潮塑料布，每圈搭接量不少于30mm，管道立管和带坡度的管缠绕时应由下向上进行。

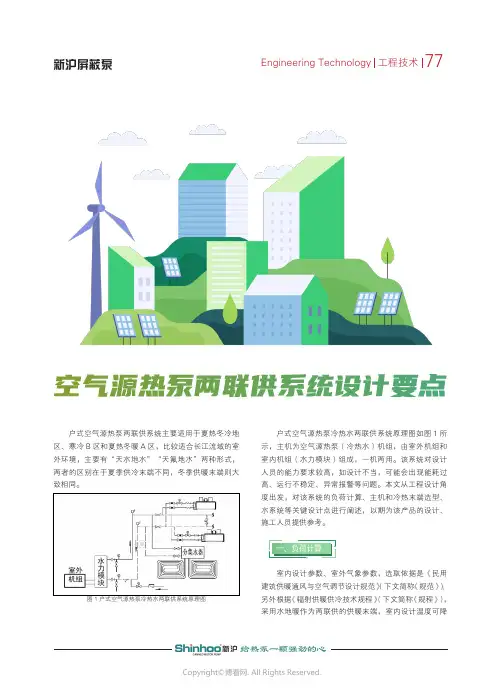

图1 户式空气源热泵冷热水两联供系统原理图二、主机选型户式空气源热泵冷热水两联供系统多采用分体式机组，室外机组包含压缩机、风冷式换热器、部分制冷部件，室内机组（水力模块）包含水冷式换热器，水泵、缓冲水箱，通常选用单台机组即可满足需求。

采用水地暖方案供热的两联供方案时，夏季供回水温宜为7℃/12℃；夏热冬冷地区、夏热冬暖A区的冬季供暖水温宜为45℃/40℃，寒冷B区宜为41℃/36℃。

选型时，先根据房间冷、热负荷的计算结果，汇总得出系统夏季冷负荷Q1和冬季冷负荷Q2。

Q1汇总方法为：当系统设有自控时，将同时使用的各个房间逐时冷负荷累加，得出建筑物冷负荷的逐时值，取其中的最大值；在无法确定同时使用的各个房间时，按所有房间的逐时冷负荷综合最大值，乘以0.5～0.7的同时使用系数。

Q2汇总方法为：地面辐射式连续供暖，用各房间基本热负荷、户间传热附加耗热量、各房间供暖地面向下的传热量三者相加；间歇供暖，应考虑附加系数和开机率，在连续供暖总热负荷的基础上，乘以1.05～1.2的（1）主机冬季实际工况下的制热量（2）式中：q c、q h为机组名义工况下的制冷量和制热量；为主机灰尘污垢系数，一般取三、末端设计供冷末端多采用卧室暗装风机盘管，具体规格应根据房间冷负荷和设计供回水温度确定。

供暖末端水地暖的设计、设备材料选择、室温控制要求应符合《规程》的规定。

供暖末端设计的要点是确定地暖盘管的环路数、管径、间距，加热管布置的要求如下：①每个回路加热管长度100m左右，不宜超过120m，每个回路供热面积大约30m2。

②每个回路长度（阻力）最好一致，相差不超过四、水系统设计▶▶1.管材两联供水系统管道一般采用塑料PE-RT、PP-R、PE-X等材质料管且使用带有阻氧层的管材，以防止环境中的空气渗入管道内，对系统的金属阀件造成腐蚀和结垢。

考虑到系统工作压力和水流阻力，建议选用S4等级的PP-R管或者S5等级的PE-RT管。

空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。

据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。

其中，暖通空调的能耗约占建筑总能耗的85%。

在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。

特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。

因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。

热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。

所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。

也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。

类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。

因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。

空气源热泵的历史以压缩式最悠久。

它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。

热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。

当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。

空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。

浅谈空气源热泵热水系统设计摘要：本文阐述了空气源热泵的定义、原理和组成部分等内容，对目前热水系统领域应用较多的节能技术进行横向比较，基于热水供应的稳定性以及节能效果，指出空气源热泵系统将是一种很有应用前景的集中供热技术；同时对空气源热泵热水系统的计算、选型和分类进行了综合归纳，为其综合利用提供了一定的计算依据和理论基础。

关键词：空气源;热泵;节能1.空气源热泵热水系统概述空气源热泵是利用能量转换方式来制取热水的设备。

它既能使一种物质从气态变为液态,又能从液态变为气态,并循环往复,来实现连续制热。

目前热水系统领域应用较多的节能技术主要有太阳能和空气源热泵系统，鉴于太阳能热水系统需要较大的屋面建筑面积，热水供应的不稳定性以及节能效果的有限性，因此，空气源热泵系统将是一种很有应用前景的集中供热技术。

1.1 空气源热泵机组的工作原理空气源热泵既能使一种物质从气态变为液态,又能从液态变为气态,并循环往复,来实现连续制热。

这种循环的物质就叫做工质。

热泵中使用的工质通常是制冷剂,也叫冷媒,如R22 、R417A等。

空气源热泵是一种高效集热并转移热量的装置,主要由压缩机、空气热交换器(蒸发器) ,水热交换器(冷凝器) 、膨胀阀(节流阀) 四个部件组成。

它可以把消耗的电能转化成3倍以上的热能,实现低温热能向高温热能的搬运。

它运用逆卡诺循环原理,通过压缩机做功,使工质产生相变：气态-液态-气态，利用这一往复循环相变过程不断地吸热与放热,实现热量从空气侧向水侧的转移。

空气源热泵热水系统一般由热泵机组、热水储热水箱、热水循环泵组、换热器等组成。

1.2 空气源热泵机组的节能原理热泵是通过消耗一部分高品质的能量将热量从低温热源（空气）转移到高温热源（热水）中的一种装置，转移到热水中的热量Q1包括消耗掉的高品质电能W和从低温热源（空气）中吸收的热量Q2。

根据能量守恒原理，有Q1=W+Q2（式1）式（1）两边同时除以W，则Q1/W=1+Q2/W （式2）定义能效比（COP）为热泵机组产出的热量与投入的热能（电能）之比，即产出与投入之比，COP=Q1/W由此可见，COP是与低温热源的热力参数相关的函数，对于空气源热泵而言，其值随空气的温度、湿度等参数的改变而变化，但无论如何变化，由式（2）可见COP值恒大于1，即热泵的热水效率突破了传统加热设备的热效率极限100%，这就是热泵节能的热力学依据。

空气源热泵地暖空调两联供系统的设计与施工方案图文空气源热泵机组原理和结构空气源热泵冷暖机组系统概述空气源热泵，除具备制取出采暖用热水的功能外，空气源热泵机组还能切换到制冷工况制取冷冻水。

空气源热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。

按照逆卡诺循环原理，该系统主要空气源热泵主机和末端两大部分组成。

空气源热泵机组与末端共同使用，前者提供冷水或热水，后者将冷水或热水，通过热交换，提供冷气或采暖。

空气源热泵机组是采暖系统中的主机，由于采用空气源冷凝器不需要冷却塔;而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。

所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象(温度较高的物体)。

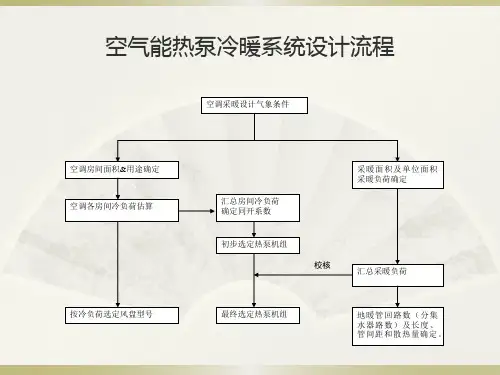

产品结构:空气源热泵顶出风、侧出风结构设计、选型与配置一、空调负荷计算1.空调负荷计算的组成(QL)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷;(2)人体散热、散湿形成的冷负荷;(3)灯光照明散热形成的冷负荷;(4)其他设备散热形成的冷负荷;(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷(qL)4.负荷计算--单位面积冷负荷法QL=qL×S式中:QL--建筑物空调房间总冷负荷 (W) QL-- 冷负荷 (W/m2 )S-- 空调房间面积 (m2)二、空调末端(风机盘管)的计算与选择(1)根据风量:房间面积、层高(吊顶后)和房间气体循环次数三者的乘积即为房间的循环风量。

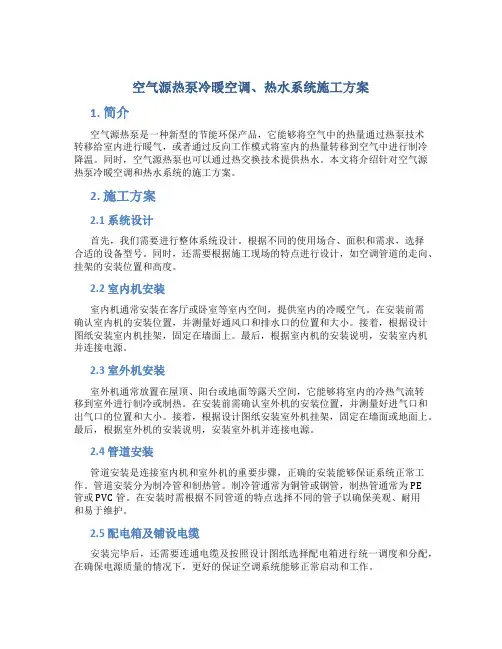

空气源热泵冷暖空调、热水系统施工方案1. 简介空气源热泵是一种新型的节能环保产品，它能够将空气中的热量通过热泵技术转移给室内进行暖气，或者通过反向工作模式将室内的热量转移到空气中进行制冷降温。

同时，空气源热泵也可以通过热交换技术提供热水。

本文将介绍针对空气源热泵冷暖空调和热水系统的施工方案。

2. 施工方案2.1 系统设计首先，我们需要进行整体系统设计。

根据不同的使用场合、面积和需求，选择合适的设备型号。

同时，还需要根据施工现场的特点进行设计，如空调管道的走向、挂架的安装位置和高度。

2.2 室内机安装室内机通常安装在客厅或卧室等室内空间，提供室内的冷暖空气。

在安装前需确认室内机的安装位置，并测量好通风口和排水口的位置和大小。

接着，根据设计图纸安装室内机挂架，固定在墙面上。

最后，根据室内机的安装说明，安装室内机并连接电源。

2.3 室外机安装室外机通常放置在屋顶、阳台或地面等露天空间，它能够将室内的冷热气流转移到室外进行制冷或制热。

在安装前需确认室外机的安装位置，并测量好进气口和出气口的位置和大小。

接着，根据设计图纸安装室外机挂架，固定在墙面或地面上。

最后，根据室外机的安装说明，安装室外机并连接电源。

2.4 管道安装管道安装是连接室内机和室外机的重要步骤，正确的安装能够保证系统正常工作。

管道安装分为制冷管和制热管。

制冷管通常为铜管或钢管，制热管通常为PE管或PVC管。

在安装时需根据不同管道的特点选择不同的管子以确保美观、耐用和易于维护。

2.5 配电箱及铺设电缆安装完毕后，还需要连通电缆及按照设计图纸选择配电箱进行统一调度和分配，在确保电源质量的情况下，更好的保证空调系统能够正常启动和工作。

2.6 热水系统施工空气源热泵除了能够提供冷暖空气外，也能够通过热交换技术提供热水。

因此，在安装空气源热泵冷暖空调系统的同事，也需要安装相应的热水系统。

热水系统分为冷水入水管、热水循环管、热水出水管和水泵等部分。

根据设计图纸和用户需求，确定热水系统的规格和容量，再进行管道与水泵的连接等施工工作。

空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。

据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。

其中，暖通空调的能耗约占建筑总能耗的85%。

在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。

特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。

因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。

热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。

所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。

也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。

类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。

因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。

空气源热泵的历史以压缩式最悠久。

它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。

热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。

当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。

空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。
