二极管测量方法

二极管测量方法二极管是一种常见的电子元件，它具有正向导通和反向截止的特性，广泛应用于电子电路中。

在实际的电子设备中，对二极管的测量是非常重要的，因此我们需要掌握一些二极管的测量方法。

接下来，我将介绍几种常见的二极管测量方法。

一、直流电压法测量二极管。

直流电压法是最常见的二极管测量方法之一。

测量时，将二极管连接到直流电压源上，通过改变电压源的电压，可以得到二极管的正向导通电压和反向截止电压。

在测量时需要注意，正向导通电压一般在0.6-0.7V之间，而反向截止电压一般在几十伏以上。

通过直流电压法可以快速准确地测量二极管的电压特性。

二、电流-电压法测量二极管。

电流-电压法是另一种常用的二极管测量方法。

在这种方法中，通过改变二极管的正向电流和反向电压，可以得到二极管的电流-电压特性曲线。

通过这种方法可以直观地了解二极管的导通特性和截止特性，对于一些特殊工作条件下的二极管选择和设计具有重要意义。

三、万用表测量二极管。

在实际工作中，我们通常会使用万用表来测量二极管。

万用表可以测量二极管的正向导通电压和反向截止电压，同时还可以测量二极管的正向电流和反向电流。

使用万用表测量二极管方便快捷，是实际工作中常用的测量方法之一。

四、示波器测量二极管。

示波器是一种常用的电子测量仪器，它可以直观地显示电压和电流的波形。

在测量二极管时，可以通过示波器显示二极管的导通特性和截止特性，进一步了解二极管的工作状态。

示波器测量方法可以直观地观察二极管的工作情况，对于一些特殊工作条件下的二极管选择和设计具有重要意义。

以上是几种常见的二极管测量方法，每种方法都有其适用的场合和特点。

在实际工作中，我们可以根据具体的测量需求选择合适的测量方法，以便准确地获取二极管的电特性参数。

掌握这些二极管测量方法，对于电子工程师来说是非常重要的，希望大家能够加强学习，提高实际工作能力。

测试二极管好坏的方法
测试二极管好坏的方法如下：
1. 用万用表欧姆挡，正向电阻约为几十到几百欧，反向电阻约为几十千欧到几百千欧。

一般希望正、反向电阻相差越大越好，两者相差越大，就表明二极管的单向导电特性越好。

若测得管子的正反向电阻值相近，表示管子已坏。

若正反向电阻值都很小或为零，则表示管子已被击穿，两电极已短路；若正反向电阻都很大，则说明管子内部已断路。

以上两种情况均说明被测二极管已损坏，不能使用。

2. 用万用表测量二极管时，可以把万用表的旋钮拨到电阻挡Rx100或Rx1k 档。

然后用两根表笔测量二极管的正、反向电阻值。

3. 电压测量法：把万用表拨到2V电压档。

表笔接光电二极管的两极，在阳光或白炽灯照射下，其电压与光照强度成正比，一般可达~。

4. 电流测量法：把万用表拨在直MA挡或μa挡，红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，起短路电流可达数十到数百微安。

通过以上步骤就可以测试出二极管的好坏了。

二极管的测试方法二极管是一种最简单的半导体器件，广泛应用于电子电路中。

为了确保二极管的性能和质量，在生产过程中需要进行测试。

下面将介绍二极管的测试方法。

一、外观检验首先，对二极管的外观进行检查，主要包括以下方面：1.外观是否完整：检查二极管外壳是否有明显的裂纹或损伤。

2.弯曲测试：用适当的力将二极管引脚弯曲，观察是否有变形或断开现象。

3.引脚检查：检查二极管引脚是否完整、平整，是否有锈蚀或氧化现象。

4.标识检查：查看二极管上的标识是否清晰可见，是否与规格书一致。

二、静态电特性测量静态电特性测试是最基本的二极管测试方法之一，主要包括以下几个参数的测量：1.正向电流和正向压降：使用电流表和电压表，将正向电流和正向电压测量出来。

一般需在规定电压下进行测试。

2.反向电流和反向击穿电压：使用电流表和电压表，将反向电流以及反向击穿电压测量出来。

反向电流应尽可能小，而击穿电压应尽可能大。

3.漏电流：将二极管正向极端接地，测量出正向电压下的漏电流。

三、动态电特性测量除了静态电特性，动态电特性也是测试二极管性能的重要方法。

主要包括以下几个参数的测量：1.正向电压下的响应时间：施加一个标准的方波信号，测量出由关断转为导通所需的时间。

2.反向电压下的响应时间：施加一个标准的方波信号，测量由导通转为关断所需的时间。

3.回复时间：施加正向电流，然后迅速关断，测量二极管恢复正常导通所需的时间。

4.逆耐压测量：以很快的速度给反向电压施加一个短脉冲，通过测量二极管的恢复时间来评估其逆耐压能力。

四、温度特性测试温度对二极管的性能有重要影响，因此需要对其进行温度特性测试。

主要包括以下几个参数的测量：1.启动温度：将二极管置于恒定温度下（通常为室温），测量正向电流和正向压降随温度变化的关系图。

确认启动温度和正向电流的关系。

2.热阻：以其中一温度作为背面温度，测量正向电流通过二极管时的实际结温，并计算出热阻值。

3.温度系数：测量正向电流与环境温度的关系，计算出二极管温度系数。

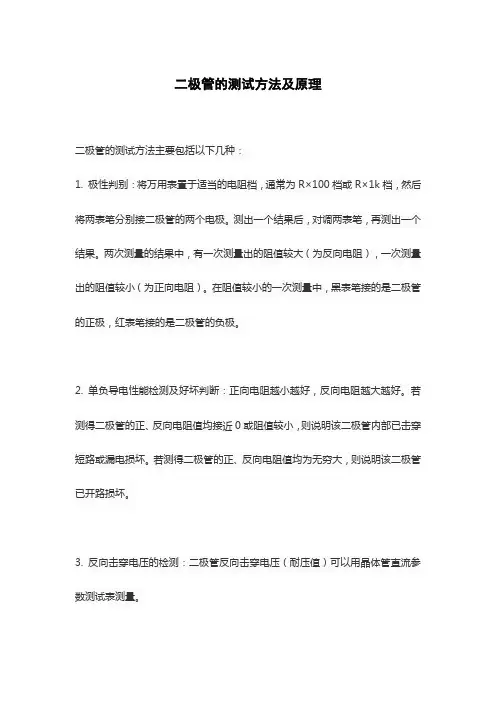

二极管的测试方法及原理
二极管的测试方法主要包括以下几种：
1. 极性判别：将万用表置于适当的电阻档，通常为R×100档或R×1k档，然后将两表笔分别接二极管的两个电极。

测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2. 单负导电性能检测及好坏判断：正向电阻越小越好，反向电阻越大越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3. 反向击穿电压的检测：二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

此外，二极管测试仪也是常用的测试工具，其工作原理是：电路中需要测试的二极管可以设置在A和B两点之间。

该电路可以通过双9V电池工作，它可以在两种情况下工作。

第一种情况，二极管的正极接A点，负极接B点。

一旦振荡器的输出处于高电压范围，则二极管正向偏置，因此D3 LED将打开。

同样，当振荡器的输出为低电平时，二极管会被反向偏置，因此不会打开任何LED。

第二种情况下，二极管的阴极端连接到A点，阳极端连接到B点。

一旦振荡器的输出为高电平，二极管将反向偏置，因此LED不会亮起。

同样，如果振荡器的输出电压较低，则二极管将正向偏置，因此D2 LED将打开。

如果二极管测试满足上述两个条件，则称二极管处于良好状态。

二极管测试方法一、前言二极管是一种常用的电子元件，广泛应用于电子设备中。

在使用二极管时，需要进行测试，以确保其正常工作。

本文将介绍二极管的测试方法。

二、测试工具1.数字万用表：用于测量二极管的正向电压和反向电阻。

2.示波器：用于测量二极管的正向电流和反向漏电流。

3.信号发生器：用于产生测试信号。

三、测试步骤1.正向电压测试将数字万用表调至电压档位，并将红表笔连接到二极管的阳极，黑表笔连接到阴极。

此时，应该读取到一个正向电压值。

如果读数为0，则说明二极管可能损坏或接线错误。

2.反向电阻测试将数字万用表调至欧姆档位，并将红表笔连接到二极管的阳极，黑表笔连接到阴极。

此时，应该读取到一个非常高的阻值。

如果读数为0或非常低，则说明二极管可能损坏或接线错误。

3.正向电流测试使用示波器测量二极管在正向偏置下的电流。

将信号发生器连接到二极管的阳极和阴极，产生一个正弦波信号，并调整信号频率和幅度，以使得二极管的正向电流达到所需的值。

此时，使用示波器测量二极管的正向电流值。

4.反向漏电流测试使用示波器测量二极管在反向偏置下的漏电流。

将信号发生器连接到二极管的阳极和阴极，产生一个正弦波信号，并调整信号频率和幅度，以使得二极管的反向漏电流达到所需的值。

此时，使用示波器测量二极管的反向漏电流值。

四、测试注意事项1.在进行测试之前，应该检查测试工具是否正常工作。

2.在进行测试之前，应该检查二极管是否正确接线。

3.在进行测试之前，应该了解二极管的规格参数，并根据规格参数设置正确的测试条件。

4.在进行测试时，应该避免过高或过低的测试条件，以免损坏二极管。

5.在进行测试时，应该注意安全问题。

避免触及高压部分，避免短路等危险操作。

五、总结本文介绍了二极管的测试方法。

通过对二极管进行正向电压测试、反向电阻测试、正向电流测试和反向漏电流测试，可以确保二极管的正常工作。

在进行测试时，应该注意安全问题，并根据规格参数设置正确的测试条件。

二极管参数测量方法二极管是最简单、最常用的半导体器件之一，用于电子器件的整流、稳压、开关等方面。

测量二极管的参数可以帮助我们了解其正向特性、反向特性以及工作状态，为电路设计和故障排除提供依据。

本文将介绍二极管参数的测量方法。

1.正向电压降（VF）测量正向电压降是指二极管在正向工作时的电压降。

其测量方法有以下几种：1.1.电压降法：将二极管连接到一个恒流源电路中，通过改变电流大小，测量二极管两端的电压降。

根据欧姆定律，电压降等于电流乘以电阻值，我们可以通过此方法来测量电压降。

1.2.示波器法：将二极管连接到一个满足其最大电流要求的电源电路中，然后用示波器观察二极管两端的电压波形，通过测量峰-峰值来计算电压降。

1.3.多用表法：将多用表的电流挡位选择在二极管最大电流的两倍以上，将多用表的正、负极分别连接到二极管的阳极和阴极，读取多用表上的电压值即可得到正向电压降。

2.反向电流（IR）测量反向电流是指二极管在反向工作时的电流。

测量方法有以下几种：2.1.电流表法：将多用表的电流挡位选择在二极管的最大反向电流的两倍以上，将多用表的正、负极分别连接到二极管的阳极和阴极，读取多用表上的电流值即可得到反向电流。

2.2.示波器法：将二极管连接到一个稳压源电路中，通过改变稳压源的输出电压大小来改变二极管上的反向电压。

用示波器观察二极管两端的电压波形，通过测量峰-峰值来计算反向电流。

3.二极管前向电阻（RF）测量前向电阻是指二极管在正向工作时所具有的电阻。

测量方法有以下几种：3.1.电阻桥法：将二极管与一个标准电阻串联，将电阻桥的两个桥臂与二极管形成焦点连接。

通过调节电阻桥，使得电路达到平衡，此时可以通过测量电桥的平衡电压来计算前向电阻。

3.2.示波器法：将二极管连接到一个恒流源电路中，通过示波器观察二极管两端的电压波形，根据欧姆定律可以计算出前向电阻。

4.容量（C）测量二极管具有一定的电容值，测量方法有以下几种：4.1.电桥法：将二极管与一个标准电容并联，将电容桥的两个桥臂与二极管形成焦点连接。

各种二极管的检测方法二极管是一种具有非线性电阻特性的电子元件，常用于开关、整流和波形修整等电路中。

为了确保二极管的正常工作和参数的准确测量，需要采用适当的检测方法。

下面将介绍几种常见的二极管的检测方法。

一、正向电压降检测法：正向电压降是指二极管在正向工作时的电压降，是二极管的一个重要参数。

通过测量二极管的正向电压降可以判断电流方向是否正确、二极管是否正常工作。

方法：1.关断电源，将待测二极管连接到直流电源的正负极；2.调节电源使其输出0.2V的电压；3.用万用表的电压挡位测量二极管两端的电压，如果读数为0.2V，则二极管正常工作。

这种方法简单实用，能够快速检测二极管的正向电压降。

二、反向电阻检测法：反向电阻是指二极管在反向工作时对电流的阻力大小。

通过测量反向电阻可以判断二极管的漏电流大小，以及是否有击穿现象。

方法：1.关断电源，将待测二极管连接到万用表的电阻挡位；2.正极法：将电阻挡位调至较高的档位，用表笔分别接触二极管的正负极，观察并记录读数；反极法：将表笔反向接触二极管的正负极，同样观察并记录读数；3.如果在两种方法下，读数相对稳定并且较大，则说明二极管的反向电阻较大，正常工作。

这种方法主要用于判断二极管的反向电阻是否在正常范围内。

三、欧姆表测量法：欧姆表测量法是通过欧姆表测量二极管的正向和反向电阻，判断二极管是否正常工作。

方法：1.关断电源，将待测二极管连接到欧姆表的电阻挡位；2.将表笔分别接触二极管的正负极，观察并记录读数；3.如果在正向和反向电阻测量中，读数稳定并且符合理论值，则二极管正常工作。

这种方法适用于一般二极管的检测，能够全面了解二极管正向和反向特性。

四、三极管测试仪法：三极管测试仪是一种特殊的测试仪器，能够更全面、准确地检测三极管的参数。

方法：1.使用测试仪连接待测三极管的器件脚；2.打开测试仪，根据使用说明进行操作；3.分析测试给出的结果，判断三极管的各项参数是否符合要求。

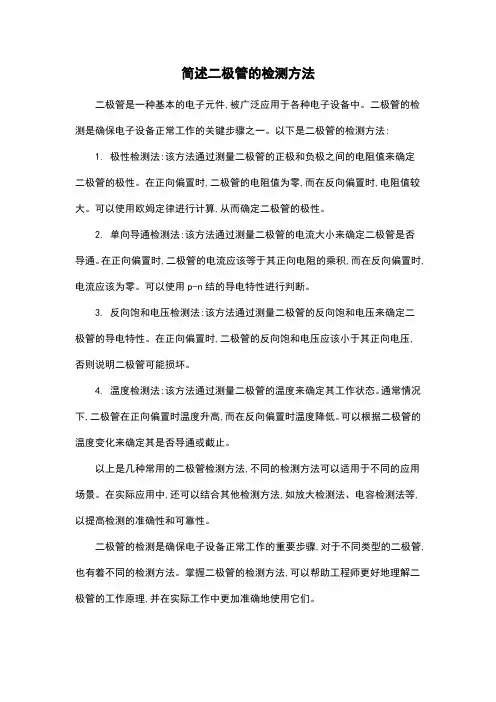

二极管的检测方法
二极管常用的检测方法有以下几种：
1. 直流电阻测量：使用万用表的电阻测量档位，将两个测量引线分别接在二极管的两个引脚上，通过读取显示屏上的电阻数值，可以初步判断二极管是否正常。

如果正常的二极管在正向偏置时电阻接近0，反向偏置时电阻非常高。

2. 压降测量：将二极管连接在电路中，以不同的电压施加在二极管的两个引脚上。

通过使用电压表或示波器测量两个引脚之间的压降，可以判断二极管是否正常。

正常工作的正向偏压降约为0.7V，反向偏压降接近零。

3. 二极管测试仪：市场上有专门的二极管测试仪，可以直接连接二极管进行测试。

测试仪会给出二极管的参数，如正向电压降、反向电阻等。

这种方法比较方便和准确。

4. 示波器测试：使用示波器测量二极管的正向电压降和反向电压。

通过观察示波器上的波形图，可以判断二极管是否正常。

需要注意的是，在进行二极管的检测时，应根据具体的二极管型号和规格，选择合适的测试方法和仪器。

同时，在测量时应注意保持二极管不受损坏，避免超过最大额定电压和电流。

各类二极管的检测方法介绍二极管是一种最简单的半导体器件，由于其电流只能单向流动的特性，被广泛应用于电子电路中。

下面将介绍一些常见的二极管的检测方法。

1.直流电流-电压特性检测（IV曲线检测）：这是最常用的二极管检测方法之一、通过在二极管上施加不同的直流电压，测量通过二极管的电流，绘制出电流与电压之间的关系曲线（IV曲线）。

根据IV曲线可以判断二极管的正向导通特性和反向截止特性，以及正向压降和反向击穿电压。

2.交流电流-电压特性检测：在交流电压条件下，测量二极管的正向和反向电导变化。

通过改变交流信号频率和幅度，可以研究二极管的高频特性和非线性特性。

3.静态电流-电压特性检测：测量正向和反向的静态电压降和电流，以判断二极管的导通和截止特性。

这种方法可以检测正向和反向饱和电流、正向和反向电压降、温度系数等参数。

4.耐压测试：通过施加较高的反向电压，检测二极管的击穿电压，即反向电压会导致二极管失去截止状态。

这是保证二极管工作的可靠性和稳定性的重要检测方法。

5.导通压降测量：在二极管导通状态下，测量正向压降。

根据不同的二极管类型，正常工作情况下的导通压降范围有所不同。

6.斩波电路测量：将二极管作为斩波电路中的关键元件时，可以通过测量斩波电路的输出信号频率和幅度来判断二极管是否正常工作。

7.可靠性测试：通过长时间或者加速老化测试，模拟二极管在不同工作条件下的使用寿命和可靠性。

除了上述常见的电学特性检测方法外，还有一些特殊的测试方法，如热阻测试、电荷存储时间测量、堆积和激活能态测量等，这些方法主要针对特殊类型的二极管进行。

二极管的检测方法主要依赖于测试设备的选择和测试参数的设定，以及对二极管测试结果的准确分析。

在实际应用过程中，根据不同的目的和要求，可以选择合适的检测方法来对二极管进行测量和测试。

二极管如何测量_各种二极管测量方法二极管是一种最简单的半导体器件，它通常由PN结组成，具有单向导电特性。

在电子设备中，二极管广泛应用于整流、放大、开关等电路中。

为了保证电路正常工作，需要对二极管进行测试和测量。

下面将介绍几种常用的二极管测量方法。

1.正向导通电压测量正向导通电压是指当二极管正向施加一定电压时，使其导电的电压值。

正向导通电压是识别二极管的重要参数之一、通常，我们可以使用万用表或直流电压表来测量正向导通电压。

测量步骤：-将二极管的负极接入电源的负极，将正极通过电阻连接到万用表的接线位。

-将万用表调整至电压测量档位，连接到二极管的正极。

-逐渐增加电源的电压，直到在万用表上读取到正向导通电压。

2.反向击穿电压测量反向击穿电压又称为反向击穿电压，是指当反偏二极管时，使其出现大幅度电流的最小电压值。

反向击穿电压是识别二极管的另一个重要参数。

反向击穿电压的测量需要使用特殊的测试设备，如二极管击穿电压测试仪。

测量步骤：-将二极管连接到二极管击穿电压测试仪。

-逐渐增加测试仪的电压，直到击穿电压。

-读取击穿电压，即为反向击穿电压。

3.二极管的导通状态及负电流测量为了判断二极管是否正常，我们可以使用万用表或电流表来测量二极管的导通状态及负电流。

测量步骤：-将二极管的正极连接到电源的正极，将负极连接到电源的负极。

-将万用表或电流表调整至电流测量档位，连接到二极管的负极。

-读取表上的负电流值，判断二极管是否正常导通。

4.二极管的反向电流测量反向电流是指当反偏二极管时，通过二极管的电流。

在一些应用中，我们需要测量二极管的反向电流，以判断其质量。

测量步骤：-将二极管连接到电源的负极，将正极通过电阻连接到万用表或电流表的接线位。

-调整万用表或电流表至电流测量档位。

-读取表上的反向电流值。

此外，还可以使用示波器测量二极管的电压-电流特性曲线，进一步了解二极管的性能。

总结：二极管的测量可以通过正向导通电压测量、反向击穿电压测量、导通状态及负电流测量、反向电流测量等方法来完成。
