DFN2510P10封装ESD静电保护二极管阵列
- 格式:pdf
- 大小:268.42 KB
- 文档页数:2
esd静电二极管原理
ESD静电二极管,又称为TVS二极管,是一种专门用于保护电子设备免受静电放电(ESD)伤害的二极管。
静电放电是一种突发的电
荷释放现象,当人或物体在摩擦或分离时,会产生静电电荷,而这些电荷会在接触物体时释放出来,导致设备短暂的电压过高。
ESD静电二极管的工作原理是,在设备输入/输出端口引入一定
的电阻和电容,使其能够吸收和分散短暂高压脉冲。
当静电放电发生时,二极管会迅速导通,将过高的电压分散到地线上,从而保护设备不受损伤。
ESD静电二极管的选择需要考虑设备的输入/输出端口的特性,
如最大电压和最大电流容许值、响应时间和反复使用次数等。
常见的ESD二极管类型有单向和双向两种,单向的适用于保护单向信号线,而双向的可用于保护双向信号线或者直流电源线。
在电子设备的设计中,应该充分考虑ESD静电二极管的保护作用,避免静电放电对设备的损害。
- 1 -。
ESD静电保护芯片二极管详细介绍Electrostatic Discharge Protection Devices,简称ESD,中文名:静电保护元器件,也叫瞬态电压抑制二极管阵列(TVS Array)、ESD静电二极管、ESD静电保护器件、ESD保护芯片,是一种高效型的静电保护器件。
在各类通信端口、接口中,经常需要用到ESD静电保护器件为其保驾护航,以品牌厂家东沃电子ESD静电保护器件为例,比如RS-485通讯接口选用SM712、USB2.0接口选用DW05DRF-B-AT-E和DW05-4R-AT-S、USB3.0接口选用DW05-4R2P-AT-S和DW3.3-4R2P-S、HDMI2.0接口选用DW05-4R2P-AT-S和DW05-4R2PZ-S、CAN BUS总线接口选用PESD1CAN等等。
ESD特性ESD是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路静电保护器件。
ESD工作电压比较低,一般是根据IC的工作电压设计的,比如2.8V、3.3V、5V、12V、15V、18V、24V、36V等等。
小体积,能够节约PCB空间。
低结电容,最低可达到零点几皮法,非常适合高频信号传输的通信端口中。
封装形式多样(SOD-323、SOD-523、SOT-23、SOT-553、SOT-563、SO-8、DFN1006-2L、DFN0603-2L、DFN0603-D等等),能够满足不同应用需求。
ESD厂家不可否认,目前市面上ESD厂家/供应商星罗棋布,琳琅满目,对于采购商而言,更多选择的背后却是更多的迷茫、不知所措。
找一家专业、可靠、稳定的ESD厂家/供应商是每个采购商最期盼的。
ESD选型、采购、询价、样品、方案设计等,东沃电子(DOWOSEMI),国内专业的ESD生产厂家,能够一站式满足客户不同的需求。
近段时间发现,很多客户因为“ESD国际品牌替代料号”找到了东沃电子,并给客户推荐了对应的料号,完美替代,不仅给客户解决了燃眉之急问题,而且还给客户节省了成本、缩短了供货周期、提供了更深层次服务(静电方案设计、EMC测试等。

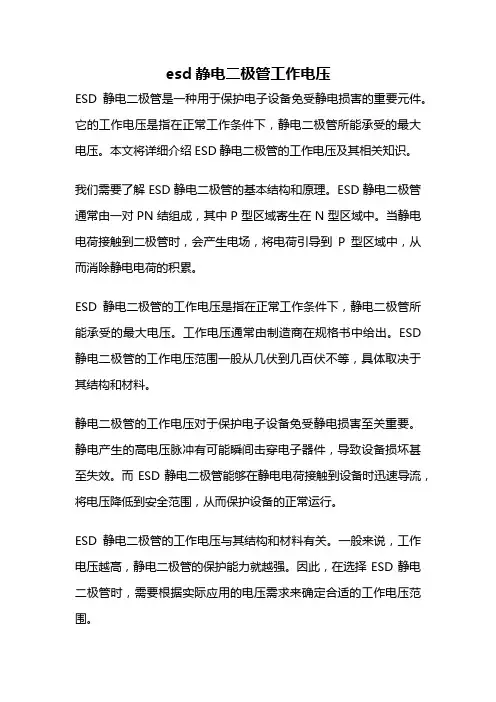

esd静电二极管工作电压ESD静电二极管是一种用于保护电子设备免受静电损害的重要元件。
它的工作电压是指在正常工作条件下,静电二极管所能承受的最大电压。
本文将详细介绍ESD静电二极管的工作电压及其相关知识。
我们需要了解ESD静电二极管的基本结构和原理。
ESD静电二极管通常由一对PN结组成,其中P型区域寄生在N型区域中。
当静电电荷接触到二极管时,会产生电场,将电荷引导到P型区域中,从而消除静电电荷的积累。
ESD静电二极管的工作电压是指在正常工作条件下,静电二极管所能承受的最大电压。
工作电压通常由制造商在规格书中给出。
ESD 静电二极管的工作电压范围一般从几伏到几百伏不等,具体取决于其结构和材料。
静电二极管的工作电压对于保护电子设备免受静电损害至关重要。
静电产生的高电压脉冲有可能瞬间击穿电子器件,导致设备损坏甚至失效。
而ESD静电二极管能够在静电电荷接触到设备时迅速导流,将电压降低到安全范围,从而保护设备的正常运行。
ESD静电二极管的工作电压与其结构和材料有关。
一般来说,工作电压越高,静电二极管的保护能力就越强。
因此,在选择ESD静电二极管时,需要根据实际应用的电压需求来确定合适的工作电压范围。
ESD静电二极管的工作电压还受到环境条件的影响。
在高温、高湿度或高海拔等特殊环境下,静电二极管的工作电压可能会有所下降。
因此,在这些特殊环境下应特别注意选择合适的静电二极管。
除了工作电压外,ESD静电二极管还有其他重要的参数需要考虑,如静电耐受能力、响应时间、漏电流等。
这些参数都会影响静电二极管的保护性能和适用范围,因此在选择和应用时都需要综合考虑。
ESD静电二极管的工作电压是指在正常工作条件下,静电二极管所能承受的最大电压。
工作电压的选择与实际应用的电压需求密切相关,同时还需要考虑其他参数的影响。
在电子设备的设计和制造中,合理选择ESD静电二极管的工作电压,能够有效保护设备免受静电损害,提高设备的可靠性和稳定性。

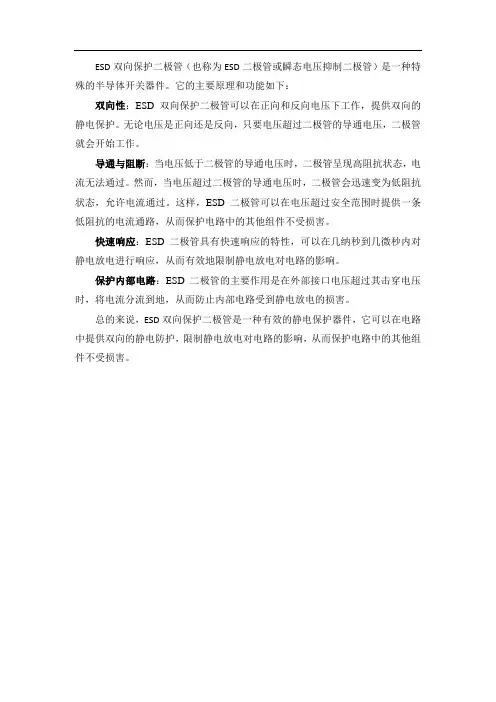

ESD双向保护二极管(也称为ESD二极管或瞬态电压抑制二极管)是一种特殊的半导体开关器件。
它的主要原理和功能如下:
双向性:ESD双向保护二极管可以在正向和反向电压下工作,提供双向的静电保护。
无论电压是正向还是反向,只要电压超过二极管的导通电压,二极管就会开始工作。
导通与阻断:当电压低于二极管的导通电压时,二极管呈现高阻抗状态,电流无法通过。
然而,当电压超过二极管的导通电压时,二极管会迅速变为低阻抗状态,允许电流通过。
这样,ESD二极管可以在电压超过安全范围时提供一条低阻抗的电流通路,从而保护电路中的其他组件不受损害。
快速响应:ESD二极管具有快速响应的特性,可以在几纳秒到几微秒内对静电放电进行响应,从而有效地限制静电放电对电路的影响。
保护内部电路:ESD二极管的主要作用是在外部接口电压超过其击穿电压时,将电流分流到地,从而防止内部电路受到静电放电的损害。
总的来说,ESD双向保护二极管是一种有效的静电保护器件,它可以在电路中提供双向的静电防护,限制静电放电对电路的影响,从而保护电路中的其他组件不受损害。

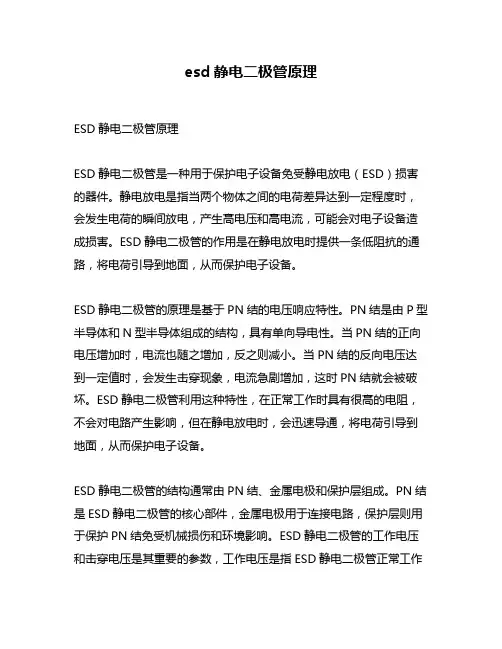

esd静电二极管原理ESD静电二极管原理ESD静电二极管是一种用于保护电子设备免受静电放电(ESD)损害的器件。
静电放电是指当两个物体之间的电荷差异达到一定程度时,会发生电荷的瞬间放电,产生高电压和高电流,可能会对电子设备造成损害。
ESD静电二极管的作用是在静电放电时提供一条低阻抗的通路,将电荷引导到地面,从而保护电子设备。
ESD静电二极管的原理是基于PN结的电压响应特性。
PN结是由P型半导体和N型半导体组成的结构,具有单向导电性。
当PN结的正向电压增加时,电流也随之增加,反之则减小。
当PN结的反向电压达到一定值时,会发生击穿现象,电流急剧增加,这时PN结就会被破坏。
ESD静电二极管利用这种特性,在正常工作时具有很高的电阻,不会对电路产生影响,但在静电放电时,会迅速导通,将电荷引导到地面,从而保护电子设备。
ESD静电二极管的结构通常由PN结、金属电极和保护层组成。
PN结是ESD静电二极管的核心部件,金属电极用于连接电路,保护层则用于保护PN结免受机械损伤和环境影响。
ESD静电二极管的工作电压和击穿电压是其重要的参数,工作电压是指ESD静电二极管正常工作时的最大电压,而击穿电压是指ESD静电二极管在静电放电时开始导通的电压。
ESD静电二极管的工作电压和击穿电压通常在几百伏到几千伏之间。
ESD静电二极管的应用范围非常广泛,包括电子设备、通信设备、汽车电子、医疗设备等领域。
在电子设备中,ESD静电二极管通常用于保护芯片、电路板、接口等部件,防止静电放电对其造成损害。
在通信设备中,ESD静电二极管通常用于保护天线、接口等部件,防止静电放电对其造成干扰。
在汽车电子中,ESD静电二极管通常用于保护电子控制单元、传感器等部件,防止静电放电对其造成损害。
在医疗设备中,ESD静电二极管通常用于保护电子仪器、传感器等部件,防止静电放电对其造成干扰。
总之,ESD静电二极管是一种非常重要的电子器件,可以有效保护电子设备免受静电放电损害。

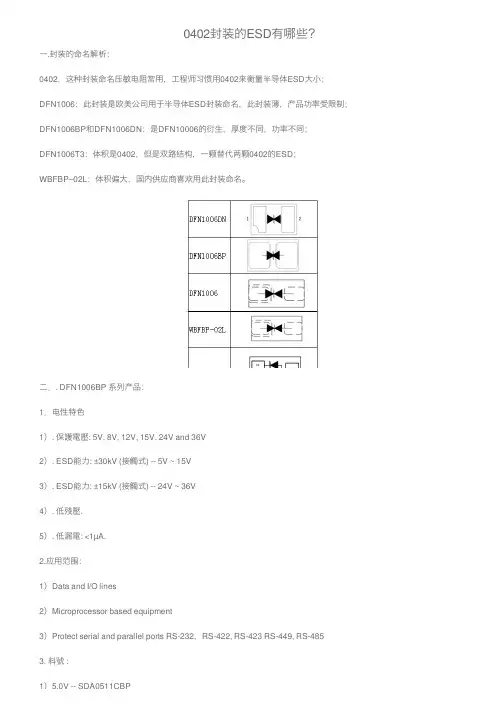

0402封装的ESD有哪些?⼀.封装的命名解析:0402,这种封装命名压敏电阻常⽤,⼯程师习惯⽤0402来衡量半导体ESD⼤⼩;DFN1006:此封装是欧美公司⽤于半导体ESD封装命名,此封装薄,产品功率受限制;DFN1006BP和DFN1006DN:是DFN10006的衍⽣,厚度不同,功率不同;DFN1006T3:体积是0402,但是双路结构,⼀颗替代两颗0402的ESD;WBFBP–02L:体积偏⼤,国内供应商喜欢⽤此封装命名。
⼆.. DFN1006BP 系列产品:1.电性特⾊1). 保護電壓: 5V, 8V, 12V, 15V, 24V and 36V2). ESD能⼒: ±30kV (接觸式) -- 5V ~ 15V3). ESD能⼒: ±15kV (接觸式) -- 24V ~ 36V4). 低殘壓.5). 低漏電: <1µA.2.应⽤范围:1)Data and I/O lines2)Microprocessor based equipment3)Protect serial and parallel ports RS-232,RS-422, RS-423 RS-449, RS-4853. 料號 :1)5.0V -- SDA0511CBP1)5.0V -- SDA0511CBP2)8.0V -- SDA0811CBP3)12V -- SDA1211CBP4)15V -- SDA1511CBP5)24V -- SDA2411CBP6)36V -- SDA3611CBP三. DFN1006CDN 系列产品:1.电性特⾊1). 保護電壓: 3.3V, 5V, 8V, 12V, 15V, 18V, 24V and 36V2). ESD能⼒: ±30kV (接觸式)3). 最低殘壓.4). 防護浪湧能⼒最強.5). 低漏電: <1µA.2.应⽤范围:1) Data and I/O lines2) Microprocessor based equipment3) 8.0V -- SDA0811CDN4) Protect serial and parallel ports5)LCD TV6)LVDS Interfaces7) LAN/WAN equipment3. 料號 :1)5.0V -- SDA0511CDN2)8.0V -- SDA0811CDN3)12V -- SDA1211CDN4)15V -- SDA1511CDN5)18V -- SDA1811CDN6)24V -- SDA2411CDN6)24V -- SDA2411CDN7)36V -- SDA3611CDN⼩封装,⼤能量,抗接触静电30KV,电压选择范围⼴,从2.5V,5V,8V,12V,15V,18V,24V,36V, 48V均可选择。

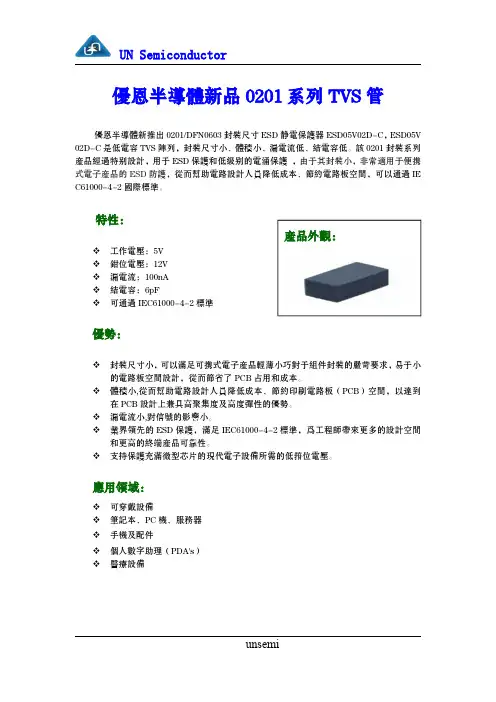

UN Semiconductor unsemi 优恩半导体新品0201系列TVS 管
优恩半导体新推出0201/DFN0603封装尺寸ESD 静电保护器ESD05V02D-C,ESD05V 02D-C 是低电容TVS 阵列,封装尺寸小、体积小、漏电流低、结电容低。
该0201封装系列产品经过特别设计,用于ESD 保护和低级别的电涌保护,由于其封装小,非常适用于便携式电子产品的ESD 防护,从而帮助电路设计人员降低成本、节约电路板空间,可以通过IE C61000-4-2国际标准。
特性:
工作电压:5V
钳位电压:12V
漏电流:100nA
结电容:6pF 可通过IEC61000-4-2标准
优势:
封装尺寸小,可以满足可携式电子产品轻薄小巧对于组件封装的严苛要求,易于小的电路板空间设计,从而节省了PCB 占用和成本。
体积小,从而帮助电路设计人员降低成本、节约印刷电路板(PCB)空间,以达到在PCB 设计上兼具高聚集度及高度弹性的优势。
漏电流小,对信号的影响小。
业界领先的ESD 保护,满足IEC61000-4-2标准,为工程师带来更多的设计空间和更高的终端产品可靠性。
支持保护充满微型芯片的现代电子设备所需的低箝位电压。
应用领域:
可穿戴设备
笔记本、PC 机、服务器
手机及配件
个人数字助理(PDA's) 医疗设备
产品外观:。

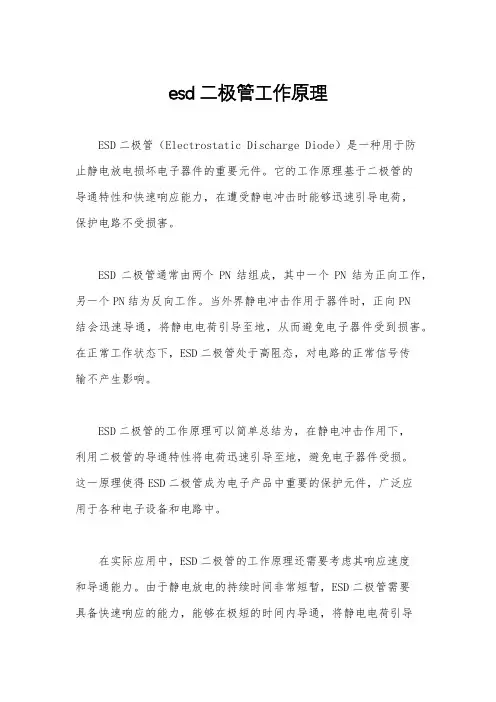

esd二极管工作原理ESD二极管(Electrostatic Discharge Diode)是一种用于防止静电放电损坏电子器件的重要元件。
它的工作原理基于二极管的导通特性和快速响应能力,在遭受静电冲击时能够迅速引导电荷,保护电路不受损害。
ESD二极管通常由两个PN结组成,其中一个PN结为正向工作,另一个PN结为反向工作。
当外界静电冲击作用于器件时,正向PN结会迅速导通,将静电电荷引导至地,从而避免电子器件受到损害。
在正常工作状态下,ESD二极管处于高阻态,对电路的正常信号传输不产生影响。
ESD二极管的工作原理可以简单总结为,在静电冲击作用下,利用二极管的导通特性将电荷迅速引导至地,避免电子器件受损。
这一原理使得ESD二极管成为电子产品中重要的保护元件,广泛应用于各种电子设备和电路中。
在实际应用中,ESD二极管的工作原理还需要考虑其响应速度和导通能力。
由于静电放电的持续时间非常短暂,ESD二极管需要具备快速响应的能力,能够在极短的时间内导通,将静电电荷引导至地。
此外,ESD二极管还需要具备足够的导通能力,能够承受来自静电冲击的巨大电荷,确保电子器件不受损害。
除了以上的基本工作原理外,ESD二极管在实际应用中还需要考虑其稳定性、温度特性、封装形式等因素。
这些因素在ESD保护电路设计中至关重要,需要综合考虑,以确保ESD二极管能够可靠地工作,保护电子器件不受损害。
总之,ESD二极管作为一种重要的静电保护元件,其工作原理基于二极管的导通特性和快速响应能力。
在静电冲击作用下,ESD 二极管能够迅速导通,将电荷引导至地,保护电子器件不受损害。
在实际应用中,还需要考虑其稳定性、温度特性等因素,以确保其可靠工作。
ESD二极管的工作原理及其在电子产品中的重要性,使得其在电子领域中具有广泛的应用前景。

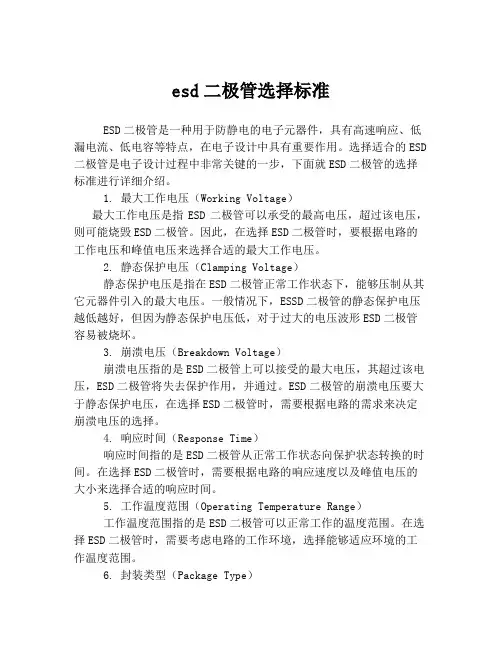

esd二极管选择标准ESD二极管是一种用于防静电的电子元器件,具有高速响应、低漏电流、低电容等特点,在电子设计中具有重要作用。
选择适合的ESD 二极管是电子设计过程中非常关键的一步,下面就ESD二极管的选择标准进行详细介绍。
1. 最大工作电压(Working Voltage)最大工作电压是指ESD二极管可以承受的最高电压,超过该电压,则可能烧毁ESD二极管。
因此,在选择ESD二极管时,要根据电路的工作电压和峰值电压来选择合适的最大工作电压。
2. 静态保护电压(Clamping Voltage)静态保护电压是指在ESD二极管正常工作状态下,能够压制从其它元器件引入的最大电压。
一般情况下,ESSD二极管的静态保护电压越低越好,但因为静态保护电压低,对于过大的电压波形ESD二极管容易被烧坏。
3. 崩溃电压(Breakdown Voltage)崩溃电压指的是ESD二极管上可以接受的最大电压,其超过该电压,ESD二极管将失去保护作用,并通过。
ESD二极管的崩溃电压要大于静态保护电压,在选择ESD二极管时,需要根据电路的需求来决定崩溃电压的选择。
4. 响应时间(Response Time)响应时间指的是ESD二极管从正常工作状态向保护状态转换的时间。
在选择ESD二极管时,需要根据电路的响应速度以及峰值电压的大小来选择合适的响应时间。
5. 工作温度范围(Operating Temperature Range)工作温度范围指的是ESD二极管可以正常工作的温度范围。
在选择ESD二极管时,需要考虑电路的工作环境,选择能够适应环境的工作温度范围。
6. 封装类型(Package Type)封装类型是指ESD二极管的外壳类型。
ESD二极管的封装类型有各种各样,例如SOT-23、TSSOP、DFN等。
在选择封装类型时,需要考虑到ESD二极管的使用场景以及PCB板的设计。
综上所述,ESD二极管的选择标准主要包括最大工作电压、静态保护电压、崩溃电压、响应时间、工作温度范围以及封装类型。
