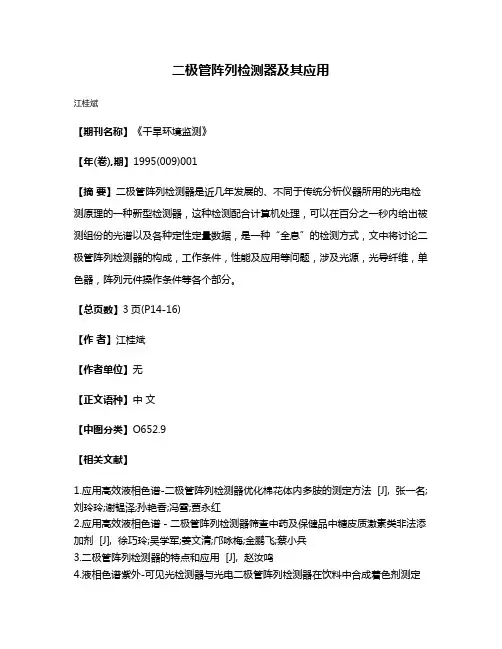

二极管阵列检测器及其应用
江桂斌
【期刊名称】《干旱环境监测》
【年(卷),期】1995(009)001
【摘要】二极管阵列检测器是近几年发展的、不同于传统分析仪器所用的光电检测原理的一种新型检测器，这种检测配合计算机处理，可以在百分之一秒内给出被测组份的光谱以及各种定性定量数据，是一种“全息”的检测方式，文中将讨论二极管阵列检测器的构成，工作条件，性能及应用等问题，涉及光源，光导纤维，单色器，阵列元件操作条件等各个部分。
【总页数】3页(P14-16)
【作者】江桂斌
【作者单位】无
【正文语种】中文
【中图分类】O652.9
【相关文献】
1.应用高效液相色谱-二极管阵列检测器优化棉花体内多胺的测定方法 [J], 张一名;刘玲玲;谢韫泽;孙艳香;冯雪;贾永红
2.应用高效液相色谱－二极管阵列检测器筛查中药及保健品中糖皮质激素类非法添加剂 [J], 徐巧玲;吴学军;姜文清;邝咏梅;金鹏飞;蔡小兵
3.二极管阵列检测器的特点和应用 [J], 赵汝鸣
4.液相色谱紫外-可见光检测器与光电二极管阵列检测器在饮料中合成着色剂测定
中应用对比 [J], 卢添泉
5.光电二极管阵列检测器在桔汁分析中的应用 [J], 张克贤;孙勇民;黄艳玲;张轶斌因版权原因，仅展示原文概要，查看原文内容请购买。

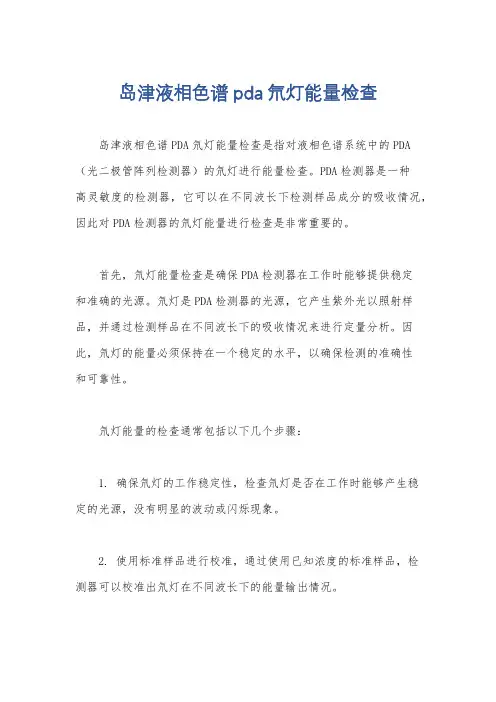

岛津液相色谱pda氘灯能量检查
岛津液相色谱PDA氘灯能量检查是指对液相色谱系统中的PDA （光二极管阵列检测器）的氘灯进行能量检查。
PDA检测器是一种
高灵敏度的检测器，它可以在不同波长下检测样品成分的吸收情况，因此对PDA检测器的氘灯能量进行检查是非常重要的。
首先，氘灯能量检查是确保PDA检测器在工作时能够提供稳定
和准确的光源。
氘灯是PDA检测器的光源，它产生紫外光以照射样品，并通过检测样品在不同波长下的吸收情况来进行定量分析。
因此，氘灯的能量必须保持在一个稳定的水平，以确保检测的准确性
和可靠性。
氘灯能量的检查通常包括以下几个步骤：
1. 确保氘灯的工作稳定性，检查氘灯是否在工作时能够产生稳
定的光源，没有明显的波动或闪烁现象。
2. 使用标准样品进行校准，通过使用已知浓度的标准样品，检
测器可以校准出氘灯在不同波长下的能量输出情况。
3. 检查波长范围，确保氘灯能够提供所需的波长范围，以满足分析的需要。
4. 定期维护和校准，定期对氘灯进行维护和校准，以确保其能够持续稳定地工作。
在进行氘灯能量检查时，需要严格按照仪器操作手册中的指导进行操作，确保检查的准确性和可靠性。
同时，定期对PDA检测器的氘灯能量进行检查和维护，可以有效地保证液相色谱系统的分析准确性和稳定性，提高实验结果的可靠性。

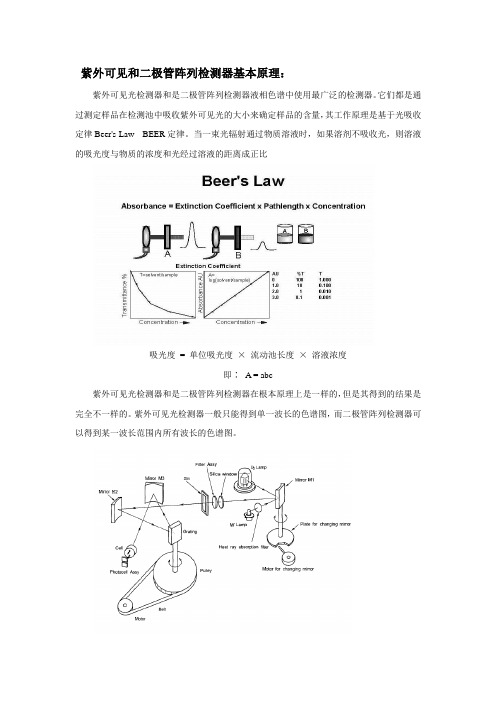

紫外可见和二极管阵列检测器基本原理：
紫外可见光检测器和是二极管阵列检测器液相色谱中使用最广泛的检测器。
它们都是通过测定样品在检测池中吸收紫外可见光的大小来确定样品的含量，其工作原理是基于光吸收定律Beer's Law - BEER定律。
当一束光辐射通过物质溶液时，如果溶剂不吸收光，则溶液的吸光度与物质的浓度和光经过溶液的距离成正比
吸光度= 单位吸光度×流动池长度×溶液浓度
即∶A = abc
紫外可见光检测器和是二极管阵列检测器在根本原理上是一样的，但是其得到的结果是完全不一样的。
紫外可见光检测器一般只能得到单一波长的色谱图，而二极管阵列检测器可以得到某一波长范围内所有波长的色谱图。
紫外可见光检测器检测的光路图如上，光由D2（或W）灯发出后，先由聚光镜M1聚光，通过石英窗、滤光片和狭缝后到达反射镜M2，然后由光栅分出单一波长光后经M3反射到检测池，最后由硅光电池检测吸收值。
而二极管阵列检测器与上不同，最根本的就是它将检测池放置在分光前。
如下图：
光由D2（或W）灯发出后，聚光镜聚光，通过半透半反镜将两束光合成一束后通过滤光片后到达检测池，光在检测池被吸收后，通过狭缝后被光栅分光，分光后不同波长的光直接照射在光电二极管阵列上。
因此，每个波长下的吸收值可以同时被检测到。

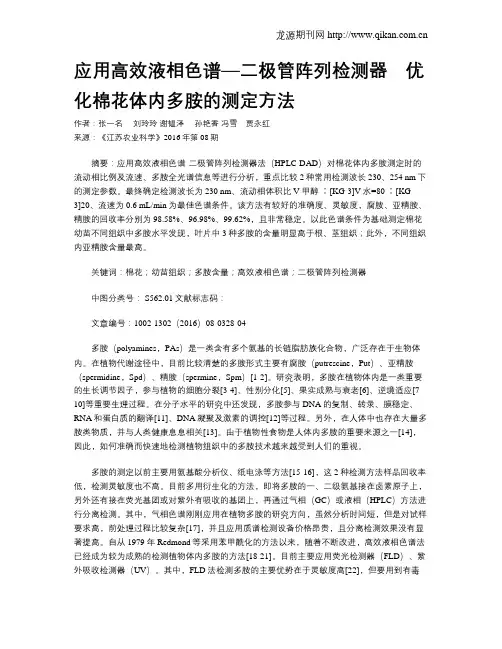

应用高效液相色谱—二极管阵列检测器优化棉花体内多胺的测定方法作者：张一名刘玲玲谢韫泽孙艳香冯雪贾永红来源：《江苏农业科学》2016年第08期摘要：应用高效液相色谱-二极管阵列检测器法（HPLC-DAD）对棉花体内多胺测定时的流动相比例及流速、多胺全光谱信息等进行分析，重点比较2种常用检测波长230、254 nm下的测定参数。
最终确定检测波长为230 nm、流动相体积比V甲醇∶[KG-3]V水=80 ∶[KG-3]20、流速为0.6 mL/min为最佳色谱条件。
该方法有较好的准确度、灵敏度，腐胺、亚精胺、精胺的回收率分别为98.58%、96.98%、99.62%，且非常稳定。
以此色谱条件为基础测定棉花幼苗不同组织中多胺水平发现，叶片中3种多胺的含量明显高于根、茎组织；此外，不同组织内亚精胺含量最高。
关键词：棉花；幼苗组织；多胺含量；高效液相色谱；二极管阵列检测器中图分类号： S562.01文献标志码：文章编号：1002-1302（2016）08-0328-04多胺（polyamines，PAs）是一类含有多个氨基的长链脂肪族化合物，广泛存在于生物体内。
在植物代谢途径中，目前比较清楚的多胺形式主要有腐胺（putrescine，Put）、亚精胺（spermidine，Spd）、精胺（spermine，Spm）[1-2]。
研究表明，多胺在植物体内是一类重要的生长调节因子，参与植物的细胞分裂[3-4]、性别分化[5]、果实成熟与衰老[6]、逆境适应[7-10]等重要生理过程。
在分子水平的研究中还发现，多胺参与DNA的复制、转录、膜稳定、RNA和蛋白质的翻译[11]、DNA凝聚及激素的调控[12]等过程。
另外，在人体中也存在大量多胺类物质，并与人类健康息息相关[13]。
由于植物性食物是人体内多胺的重要来源之一[14]，因此，如何准确而快速地检测植物组织中的多胺技术越来越受到人们的重视。
多胺的测定以前主要用氨基酸分析仪、纸电泳等方法[15-16]，这2种检测方法样品回收率低，检测灵敏度也不高。

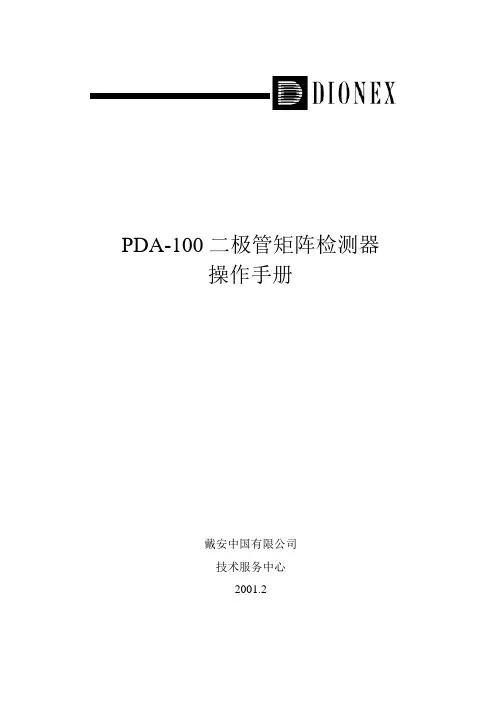

PDA-100二极管矩阵检测器操作手册戴安中国有限公司技术服务中心2001.2目录1. 简介﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 32.仪器介绍﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 53. 操作和维修﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒94. 故障指南﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒195. 维修﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒25 附录A 技术指标﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒30 附录B 安装﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒321. 简介PDA-100二极管矩阵检测器的波长范围是190~800nm，紫外波段使用氘灯，可见光波段用钨灯，它可以在PeakNet6或者CHROMELEON色谱工作站控制下使用。
PDA-100可以同时采集5个不同波长的二维谱图信号，更具备三维谱图的采集功能（除PeakNet 6/CHROMELEON 6工作站外，还需选购3D软件）。
PDA-100在给定波长范围内进行快速扫描，获得连续的光谱信息，并以波长、时间和吸光度进行划分；因此，可以在一次运行中根据所获得的三维图象对色谱峰进行分析，特别是峰纯度和光谱库检索功能有助于判别色谱峰的特性。
在建立分析方法时，使用PDA-100进行一次分析，就可以得到样品中各个组分在给定波长范围内的吸光度，不同组分的最佳吸收波长，从而确定检测器的工作条件。
图1显示在二维谱图中该杂质被错误的定性为芘；在图2的3D光谱图中，芘和杂质得到很明显的区分。
图1. 芘和杂质的重叠谱图图2. 芘和杂质的光谱图2. 仪器介绍2.1 前面板图3. 前面板指示灯状态功能亮采集数据Run 闪报警：如泄漏等关没有采集数据亮氘灯开Deuterium 闪开灯失败关氘灯关亮钨灯开Tungsten 闪开灯失败关钨灯关亮电源接通Power 闪自检失败关电源关闭2.2 内侧前面板流动池盖板可以保护流动池免受灰尘、环境温度和震动的影响。
光源的盖板可以保证光路的热稳定性。
由于流动池位于盖板后面，泄漏时有可能不会被立刻发现，PDA-100在底盘右侧安装了一个泄漏报警器，发生泄漏时Run指示灯闪动，PeakNet 6/CHROMELEON 6工作站也会显示有关信息。
二极管阵列检测器(Diode Array Detector,DAD)在食品添加剂检测中的作用
食品是人类赖以生存和发展的物质基础,食品分析与其他领域化学分析的不同之处在于食品种类多样、成分复杂、基质干扰严重,因此,准确可靠的检验结果是正确评价食品质量和保障食品安全的先决条件。
传统的紫外检测器每次进样只能完成单一波长扫描,而利用二极管阵列检测器可以在一次程序运行中进行190 nm~800 nm之间的全波长立体扫描,并可在数据采集完成后显示某一波长的色谱图。
因此可以实现利用被测物质的光谱吸收曲线的模式图形状、最大吸收波长、色谱峰纯度分析、导数光谱辅助定性及快速选择最佳检测波长等方面的优势,从而弥补利用单一紫外波长吸收进行色谱分析过程中,单独采用色谱峰保留时间定性的不足,增强高效液相色谱定性分析能力[1-2]。
苯甲酸、山梨酸、脱氢乙酸和安赛蜜、糖精是加工食品中最常用的防腐剂和甜味剂,因受到食品复杂基质干扰,在样品检测过程中单纯依靠色谱峰保留时间来定性常常会出现杂质干扰造成假阳性,影响检测结果的准确性。
因此结合5种常见食品添加剂检测分析的具体实例,探讨二极管阵列检测器在利用被测物质与标准样品紫外吸收光谱曲线及其二阶导数图形模式比较来识别色谱峰以及对色谱峰进行纯度分析等方面的应用,排除二极管阵列检测器(Diode Array Detector,DAD)能够对被测物质进行全波长扫描,在物质定量尤其是定性分析方面显示独特的优势。
以食品中常见的3种防腐剂(苯甲酸、山梨酸、脱氢乙酸)及两种甜味剂(安赛蜜、糖精)的检测为实例,介绍利用DAD检测器获得被测物质的紫外吸收光谱及其导数光谱、色谱纯
度分析等方面的信息,用于排除检测过程中食品基质带来的杂质干扰,从而保证检测数据的准确性及可靠性。
二极管阵列检测器即光电二级阵列管检测器又称光电二极管列阵检测器或光电二极管矩阵检测器，表示为PDA（photo-diode array）、PDAD（photo-diode array detector）或（Diode array detector，DAD）是20世纪80年代出现的一种光学多通道检测器。
在晶体硅上紧密排列一系列光电二极管，每一个二极管相当于一个单色器的出口狭缝，二极管越多分辨率越高，一般是一个二极管对应接受光谱上一个纳米谱带宽的单色光。
此外，还有的商家称之为多通道快速紫外-可见光检测器（multichannel rapid scanning UV-VIS detector），三维检测器（three dimensional detector）等。
光电二极管阵列检测器目前已在高效液相色谱分析中大量使用，一般认为是液相色谱最有发展、最好的检测器。
它的工作原理是复色光通过样品池被组分选择性吸收后再进入单色器，照射在二极管阵列装置上，使每个纳米波长的光强度转变为相应的电信号强度，即获得组分的吸收光谱，从而获得特定组分的结构信息，有助于未知组分或复杂组分的结构确定。
许多色谱工作站可将两张图谱绘在一张三维坐标图上而获得三维光谱一色谱图，也可进行峰纯度检查。
以峰纯度数值说明某个色谱峰的纯度，数值越高，色谱峰为单峰的可能性越大；数值越低，色谱峰为重叠峰的可能性越大，用于指导色谱分离条件的摸索。
随着化学计量学的发展，将色谱信息和相对应的光谱信息
相结合，按一定的数学模型处理，能解决重叠峰的识别和定量难题。
但DAD检测器的灵敏度比通常的UA检测器约低一个数量级。
所以单纯用于含量测定或杂质检查时，还是采用UA检测器为好。
主要优点
用一组光电二极管同时检测透过样品的所有波长紫外光，而不是某一个或几个波长，和普通的紫外-可见分光检测器不同的是进入流动池的光不再是单色光。
它具有以下优点：
1、灵敏度高
2、噪音低
3、线性范围宽
4、对流速和温度的波动不灵敏，适用于梯度洗脱及制备色谱
5、可得任意波长的色谱图，极为方便
6、可得任意时间的光谱图，相当于与紫外联用
7、色谱峰纯度鉴定、光谱图检索等功能，可提供组分的定性信息
缺点
1、只能检测有紫外吸收的物质
2、流动相的选择有一定限制，流动相的截止波长必须小于检测波长。
（蕲春县质检所吕自琳）。
