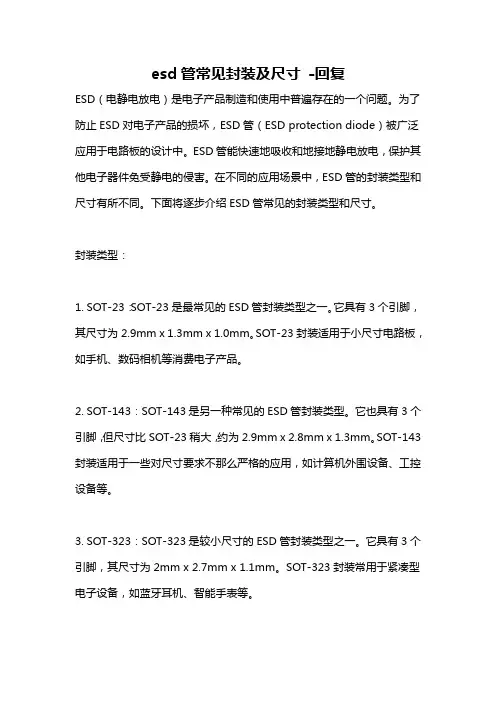

esd管常见封装及尺寸-回复ESD（电静电放电）是电子产品制造和使用中普遍存在的一个问题。

为了防止ESD对电子产品的损坏，ESD管（ESD protection diode）被广泛应用于电路板的设计中。

ESD管能快速地吸收和地接地静电放电，保护其他电子器件免受静电的侵害。

在不同的应用场景中，ESD管的封装类型和尺寸有所不同。

下面将逐步介绍ESD管常见的封装类型和尺寸。

封装类型：1. SOT-23：SOT-23是最常见的ESD管封装类型之一。

它具有3个引脚，其尺寸为2.9mm x 1.3mm x 1.0mm。

SOT-23封装适用于小尺寸电路板，如手机、数码相机等消费电子产品。

2. SOT-143：SOT-143是另一种常见的ESD管封装类型。

它也具有3个引脚，但尺寸比SOT-23稍大，约为2.9mm x 2.8mm x 1.3mm。

SOT-143封装适用于一些对尺寸要求不那么严格的应用，如计算机外围设备、工控设备等。

3. SOT-323：SOT-323是较小尺寸的ESD管封装类型之一。

它具有3个引脚，其尺寸为2mm x 2.7mm x 1.1mm。

SOT-323封装常用于紧凑型电子设备，如蓝牙耳机、智能手表等。

4. SOT-523：SOT-523是SOT-323的更小尺寸版本。

它具有3个引脚，尺寸为1.2mm x 1.3mm x 0.6mm。

SOT-523封装适用于超小型电子产品，如可穿戴设备、耳机等。

5. SOD-323：SOD-323是另一种常见的ESD管封装类型。

它具有2个引脚，尺寸为1.6mm x 2.52mm x 1.3mm。

SOD-323封装适用于对空间有一定要求的电路板设计，如车载电子产品、医疗器械等。

尺寸应用：ESD管封装的尺寸根据不同的应用场景和需求进行选择。

一般来说，封装尺寸越小，对电路板的占用空间越小，适用于紧凑型电子产品。

而封装尺寸较大的ESD管则适用于对发热、功率承受能力等要求较高的电子产品。

TVS ESD 二极管介绍与应用说明便携式设备的ESD保护十分重要，而TVS二极管是一种十分有效的保护器件，与其它器件相比有其独特的优势，但在应用时应当针对不同的保护对象来选用器件，因为不同的端口可能受到的静电冲击有所不同，不同器件要求的保护程度也有不同。

要注意相应的参数鉴别以及各个生产商的不同设计，同时还要进行合理的PCB布局。

本文介绍在便携式设备的ESD保护中如何应用TVS二极管器件。

便携式设备如笔记本电脑、手机、PDA、MP3播放器等，由于频繁与人体接触极易受到静电放电(ESD)的冲击，如果没有选择合适的保护器件，可能会造成机器性能不稳定，或者损坏。

更坏的情况是查不出确切的原因，使用户误认为是产品质量问题而损坏企业信誉。

一般情况下，对此类设备暴露在外面可能与人体接触的端口都要求进行防静电保护，如键盘、电源接口、数据口、I/O口等等。

现在比较通用的ESD标准是IEC61000-4-2，应用人体静电模式，测试电压的范围为2kV～15kV(空气放电)，峰值电流最高为20A/ns，整个脉冲持续时间不超过60ns。

在这样的脉冲下所产生的能量总共不超过几百个微焦尔，但却足以损坏敏感元器件。

便携式设备所采用的IC器件大多是高集成度、小体积产品，精密的加工工艺使硅晶氧化层非常薄，因而更易击穿，有的在20V左右就会受到损伤。

传统的保护方法已不再普遍适用，有的甚至还会造成对设备性能的干扰。

TVS二极管的特点可用于便携式设备的ESD保护器件有很多，例如设计人员可用分立器件搭建保护回路，但由于便携设备对于空间的限定以及避免回路自感，这种方法已逐渐被更加集成化的器件所替代。

多层金属氧化物器件、陶瓷电容还有二极管都可以有效地进行防护，它们的特性及表现各有不同，TVS二极管在此类应用中的独特表现为其赢得了越来越大的市场。

TVS二极管最显着的特点一是反应迅速，使瞬时脉冲在没有对线路或器件造成损伤之前就被有效地遏制，二是截止电压比较低，更适用于电池供电的低电压回路环境。

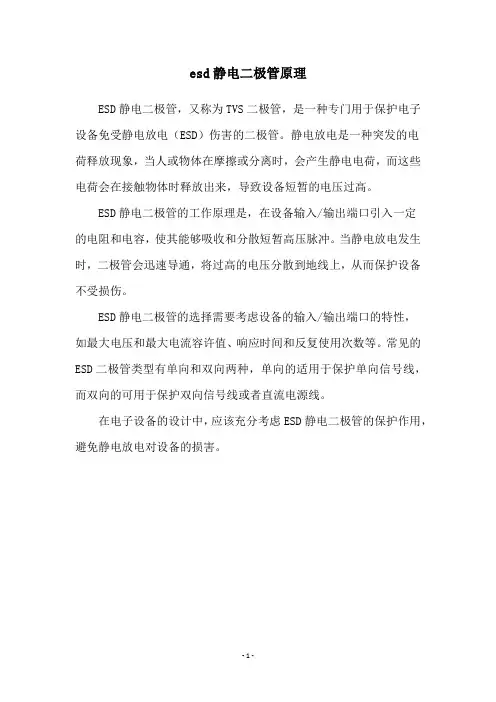

esd静电二极管原理
ESD静电二极管，又称为TVS二极管，是一种专门用于保护电子设备免受静电放电（ESD）伤害的二极管。

静电放电是一种突发的电
荷释放现象，当人或物体在摩擦或分离时，会产生静电电荷，而这些电荷会在接触物体时释放出来，导致设备短暂的电压过高。

ESD静电二极管的工作原理是，在设备输入/输出端口引入一定
的电阻和电容，使其能够吸收和分散短暂高压脉冲。

当静电放电发生时，二极管会迅速导通，将过高的电压分散到地线上，从而保护设备不受损伤。

ESD静电二极管的选择需要考虑设备的输入/输出端口的特性，
如最大电压和最大电流容许值、响应时间和反复使用次数等。

常见的ESD二极管类型有单向和双向两种，单向的适用于保护单向信号线，而双向的可用于保护双向信号线或者直流电源线。

在电子设备的设计中，应该充分考虑ESD静电二极管的保护作用，避免静电放电对设备的损害。

- 1 -。

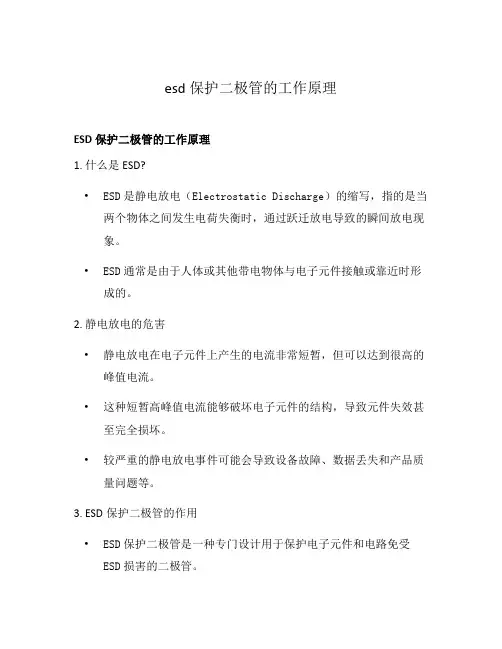

esd保护二极管的工作原理ESD保护二极管的工作原理1. 什么是ESD?•ESD是静电放电（Electrostatic Discharge）的缩写，指的是当两个物体之间发生电荷失衡时，通过跃迁放电导致的瞬间放电现象。

•ESD通常是由于人体或其他带电物体与电子元件接触或靠近时形成的。

2. 静电放电的危害•静电放电在电子元件上产生的电流非常短暂，但可以达到很高的峰值电流。

•这种短暂高峰值电流能够破坏电子元件的结构，导致元件失效甚至完全损坏。

•较严重的静电放电事件可能会导致设备故障、数据丢失和产品质量问题等。

3. ESD保护二极管的作用•ESD保护二极管是一种专门设计用于保护电子元件和电路免受ESD损害的二极管。

•它能够抑制静电放电电流并将其引导到地或其他安全地点，使电子元件处于更安全的工作状态。

•ESD保护二极管可以提供快速的放电路径，保护电子元件免受ESD事件的破坏。

4. ESD保护二极管的工作原理•ESD保护二极管采用反向偏置的二极管结构，通常被称为“肖特基二极管”。

•当静电放电事件发生时，ESD保护二极管的偏置电压被瞬时超过，导致二极管反转，形成导通路径。

•导通的二极管将放电电流引导到接地或其他安全地点，使电子元件上的电压得到限制，保护元件免受损伤。

5. ESD保护二极管的特点•快速响应时间：ESD保护二极管具有非常快的响应时间，可以迅速导通放电电流，防止电压过高导致元件损坏。

•低电压降：ESD保护二极管在导通状态下呈现较低的电压降，确保被保护元件上的电压维持在安全范围内。

•高容量：ESD保护二极管具有较高的容量，可以吸收较大的放电电流。

•可重复使用：ESD保护二极管可以在多次ESD事件中重复工作，不会因单次放电而失效。

6. ESD保护二极管的应用•ESD保护二极管广泛应用于各种电子设备和电路中，包括集成电路、传感器、变阻器、继电器等。

•它们通常用于保护对ESD非常敏感的电子元件，确保设备长时间稳定工作。

新一代手机设计中ESD和EMI问题解决方法中心议题：手机ESD和EMI防护设计手机EMI抗干扰功能解决方案：全新的单线保护 ESD阵列优化PCB面积超高速数据线路保护手机EMI滤波器设计最新的无线终端产品大多数都装备了高速数据接口、高分辨率LCD屏和相机模块，甚至有些手机还安装了通过DNB连接器接收电视节目的功能。

除增加新的功能外，手机尺寸的挑战依然没有变化，手机还在向小巧、轻薄方向发展。

众多功能汇聚在一个狭小空间内，导致手机设计中的ESD和EMI问题变得更加严重。

这些问题必须在手机设计的最初阶段解决，并需要按照应用选择有效的解决办法。

ESD和EMI 防护设计的新挑战传统的ESD保护或EMI滤波功能是由分立或无源器件解决方案占主导地位，例如，防护ESD的变阻器或防护EMI的基于串联电阻和并联电容器的PI型滤波结构。

手机质量标准的提高和新型IC的高EMI敏感度促使设计人员必须提高手机的抗干扰能力，因此某些方案的技术局限性已显露出来了。

简单比较变阻器和TVS二极管的钳位电压Vcl，就可以理解传统解决方案的局限性。

变阻器的钳位电压Vcl(8/20ms@Ipp=10A 测试)显示大约40V，比TVS二极管的Vcl测量值高60%。

当必须实施IEC 61000-4-2标准时，要想实现整体系统的稳健性就不能怱视这种差别。

除这个内在的电压差问题外，在手机使用寿命期内，随着老化现象的出现，无源器件解决方案还暴露出电气特性变化的问题。

因此，TVS二极管解决方案在ESD保护市场占据很大的份额，同时集成化的硅解决方案也是EMI滤波器不可或缺的组件。

是采用单线TVS还是ESD阵列保护？关于某些充分利用ESD保护二极管的布局建议，我们通常建议尽可能把ESD二极管放置距ESD干扰源最近的地方。

最好放在I/O接口或键盘按键的侧边。

因此，在选择正确的保护方法之前必须先区分应用形式。

以键盘应用为例，因为ESD源是一个含有多个触点的大区域，最好是设计类似于单线路TVS的保护组件，围绕电路板在每个按键后放置一个ESD二极管。

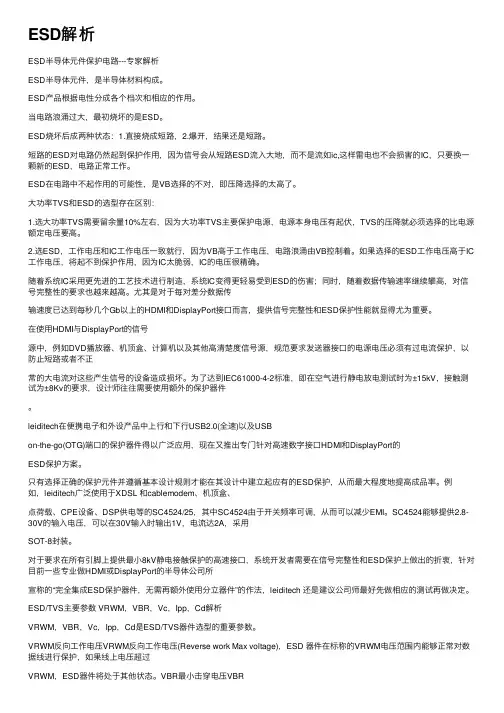

ESD解析ESD半导体元件保护电路---专家解析ESD半导体元件，是半导体材料构成。

ESD产品根据电性分成各个档次和相应的作⽤。

当电路浪涌过⼤，最初烧坏的是ESD。

ESD烧坏后成两种状态：1.直接烧成短路，2.爆开，结果还是短路。

短路的ESD对电路仍然起到保护作⽤，因为信号会从短路ESD流⼊⼤地，⽽不是流如ic,这样雷电也不会损害的IC，只要换⼀颗新的ESD，电路正常⼯作。

ESD在电路中不起作⽤的可能性，是VB选择的不对，即压降选择的太⾼了。

⼤功率TVS和ESD的选型存在区别：1.选⼤功率TVS需要留余量10%左右，因为⼤功率TVS主要保护电源，电源本⾝电压有起伏，TVS的压降就必须选择的⽐电源额定电压要⾼。

2.选ESD，⼯作电压和IC⼯作电压⼀致就⾏，因为VB⾼于⼯作电压，电路浪涌由VB控制着。

如果选择的ESD⼯作电压⾼于IC ⼯作电压，将起不到保护作⽤，因为IC太脆弱，IC的电压很精确。

随着系统IC采⽤更先进的⼯艺技术进⾏制造，系统IC变得更轻易受到ESD的伤害；同时，随着数据传输速率继续攀⾼，对信号完整性的要求也越来越⾼。

尤其是对于每对差分数据传输速度已达到每秒⼏个Gb以上的HDMI和DisplayPort接⼝⽽⾔，提供信号完整性和ESD保护性能就显得尤为重要。

在使⽤HDMI与DisplayPort的信号源中，例如DVD播放器、机顶盒、计算机以及其他⾼清楚度信号源，规范要求发送器接⼝的电源电压必须有过电流保护，以防⽌短路或者不正常的⼤电流对这些产⽣信号的设备造成损坏。

为了达到IEC61000-4-2标准，即在空⽓进⾏静电放电测试时为±15kV，接触测试为±8Kv的要求，设计师往往需要使⽤额外的保护器件。

leiditech在便携电⼦和外设产品中上⾏和下⾏USB2.0(全速)以及USBon-the-go(OTG)端⼝的保护器件得以⼴泛应⽤，现在⼜推出专门针对⾼速数字接⼝HDMI和DisplayPort的ESD保护⽅案。

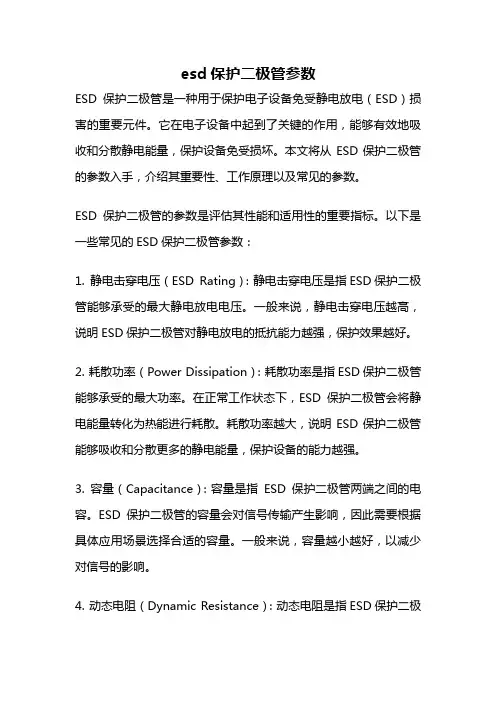

esd保护二极管参数ESD保护二极管是一种用于保护电子设备免受静电放电（ESD）损害的重要元件。

它在电子设备中起到了关键的作用，能够有效地吸收和分散静电能量，保护设备免受损坏。

本文将从ESD保护二极管的参数入手，介绍其重要性、工作原理以及常见的参数。

ESD保护二极管的参数是评估其性能和适用性的重要指标。

以下是一些常见的ESD保护二极管参数：1. 静电击穿电压（ESD Rating）：静电击穿电压是指ESD保护二极管能够承受的最大静电放电电压。

一般来说，静电击穿电压越高，说明ESD保护二极管对静电放电的抵抗能力越强，保护效果越好。

2. 耗散功率（Power Dissipation）：耗散功率是指ESD保护二极管能够承受的最大功率。

在正常工作状态下，ESD保护二极管会将静电能量转化为热能进行耗散。

耗散功率越大，说明ESD保护二极管能够吸收和分散更多的静电能量，保护设备的能力越强。

3. 容量（Capacitance）：容量是指ESD保护二极管两端之间的电容。

ESD保护二极管的容量会对信号传输产生影响，因此需要根据具体应用场景选择合适的容量。

一般来说，容量越小越好，以减少对信号的影响。

4. 动态电阻（Dynamic Resistance）：动态电阻是指ESD保护二极管在工作时的电阻值。

它能够衡量ESD保护二极管对静电放电的响应速度，越小越好。

动态电阻的大小直接影响到ESD保护二极管的保护效果，因此需要根据具体需求选择合适的动态电阻。

5. 电流（Current）：电流是指ESD保护二极管能够承受的最大电流。

在静电放电时，ESD保护二极管需要能够承受瞬时的大电流。

因此，较高的电流能力是ESD保护二极管的重要参数。

6. 响应时间（Response Time）：响应时间是指ESD保护二极管从静电放电开始到吸收和分散静电能量的时间。

响应时间越短，ESD 保护二极管对静电放电的响应速度越快，保护效果越好。

7. 封装类型（Package Type）：封装类型是指ESD保护二极管的外包装形式。

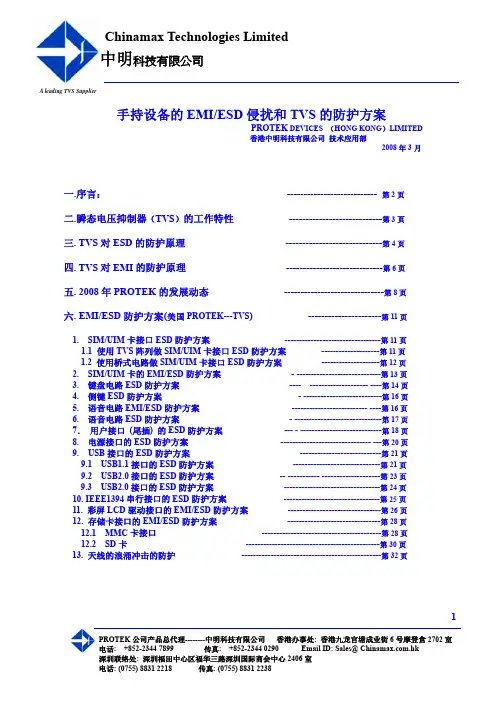

PROTEK 公司产品总代理--------中明科技有限公司 香港办事处: 香港九龙官塘成业街6号摩登倉2702室A leading TVS Supplier手持设备的EMI/ESD 侵扰和TVS 的防护方案PROTEK DEVICES （HONG KONG ）LIMITED香港中明科技有限公司 技术应用部2008年3月一.序言： --------------------------- 第2页二.瞬态电压抑制器（TVS ）的工作特性 ----------------------------第3页三. TVS 对ESD 的防护原理 -----------------------------第4页四. TVS 对EMI 的防护原理 -----------------------------第6页五. 2008年PROTEK 的发展动态 ------------------------------第8页六. EMI/ESD 防护方案(美国PROTEK---TVS ) ----------------------第11页1. SIM/UIM 卡接口ESD 防护方案 ---------------------------------第11页 1.1 使用TVS 阵列做SIM/UIM 卡接口ESD 防护方案 --------------------第11页 1.2 使用桥式电路做SIM/UIM 卡接口ESD 防护方案 --------------------第12页2. SIM/UIM 卡的EMI/ESD 防护方案 - -----------------------------第13页3. 键盘电路ESD 防护方案 ---- -------------------- ----第14页4. 侧键ESD 防护方案 - ---------------------------第16页5. 语音电路EMI/ESD 防护方案 -------------------------- ----第16页6. 语音电路ESD 防护方案 - ------------------------------第17页 7． 用户接口 (尾插) 的ESD 防护方案 --- - ----------------------------第18页 8. 电源接口的ESD 防护方案 ------------------------------- ---第20页 9. USB 接口的ESD 防护方案 ----------------------------第21页 9.1 USB1.1接口的ESD 防护方案 ------------------------------第21页 9.2 USB2.0接口的ESD 防护方案 -- ----------- --------------------第23页 9.3 USB2.0接口的ESD 防护方案 ---------------------------------第24页 10. IEEE1394串行接口的ESD 防护方案 ---------------------------------第25页 11. 彩屏LCD 驱动接口的EMI/ESD 防护方案 --------------------------------第26页 12. 存储卡接口的EMI/ESD 防护方案 --------------------------------第28页 12.1 MMC 卡接口 -----------------------------------------第28页 12.2 SD 卡 ----------------------------------------------第30页 13. 天线的浪涌冲击的防护 ------------------------------------------------第32页1PROTEK 公司产品总代理--------中明科技有限公司 香港办事处: 香港九龙官塘成业街6号摩登倉2702室A leading TVS Supplier一. 序言：手机 ，PDA.，数码相机， MP3播放器和数码摄像机等电子手持设备，持续变薄变小, 众多功能汇聚在一个狭小的空间内, 同时集成电路又采用了更先进的工艺制造, 集成电路内部氧化物的击穿电压也逐步下降, 因此IC 器件对ESD 非常敏感, 人体接触/手工操作的原因经常受到EMI/ESD 的骚扰和威胁，导致手持设备的EMI/ESD 问题变得严重。

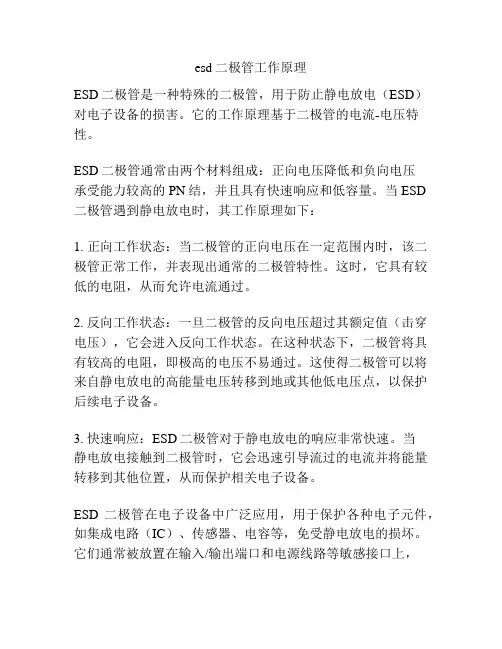

esd二极管工作原理
ESD二极管是一种特殊的二极管，用于防止静电放电（ESD）对电子设备的损害。

它的工作原理基于二极管的电流-电压特性。

ESD二极管通常由两个材料组成：正向电压降低和负向电压
承受能力较高的PN结，并且具有快速响应和低容量。

当ESD 二极管遇到静电放电时，其工作原理如下：
1. 正向工作状态：当二极管的正向电压在一定范围内时，该二极管正常工作，并表现出通常的二极管特性。

这时，它具有较低的电阻，从而允许电流通过。

2. 反向工作状态：一旦二极管的反向电压超过其额定值（击穿电压），它会进入反向工作状态。

在这种状态下，二极管将具有较高的电阻，即极高的电压不易通过。

这使得二极管可以将来自静电放电的高能量电压转移到地或其他低电压点，以保护后续电子设备。

3. 快速响应：ESD二极管对于静电放电的响应非常快速。

当
静电放电接触到二极管时，它会迅速引导流过的电流并将能量转移到其他位置，从而保护相关电子设备。

ESD二极管在电子设备中广泛应用，用于保护各种电子元件，如集成电路（IC）、传感器、电容等，免受静电放电的损坏。

它们通常被放置在输入/输出端口和电源线路等敏感接口上，
以提供保护。

这样，当静电放电发生时，ESD二极管将吸收和分散电压，避免对电子设备造成损害。
