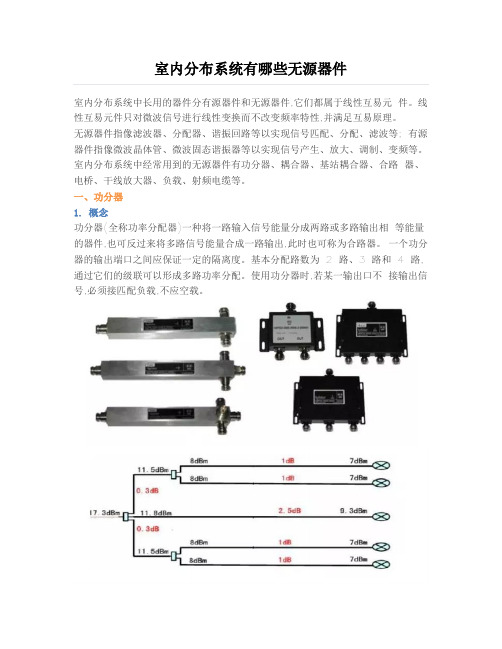

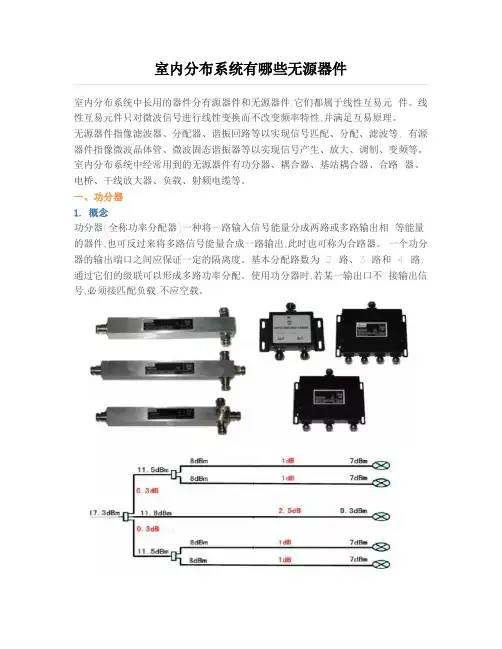

室内分布系统有哪些无源器件室内分布系统中长用的器件分有源器件和无源器件,它们都属于线性互易元件。

线性互易元件只对微波信号进行线性变换而不改变频率特性,并满足互易原理。

无源器件指像滤波器、分配器、谐振回路等以实现信号匹配、分配、滤波等; 有源器件指像微波晶体管、微波固态谐振器等以实现信号产生、放大、调制、变频等。

室内分布系统中经常用到的无源器件有功分器、耦合器、基站耦合器、合路器、电桥、干线放大器、负载、射频电缆等。

一、功分器1. 概念功分器(全称功率分配器)一种将一路输入信号能量分成两路或多路输出相等能量的器件,也可反过来将多路信号能量合成一路输出,此时也可称为合路器。

一个功分器的输出端口之间应保证一定的隔离度。

基本分配路数为 2 路、3 路和 4 路,通过它们的级联可以形成多路功率分配。

使用功分器时,若某一输出口不接输出信号,必须接匹配负载,不应空载。

2. 主要指标功分器的主要技术参数有插入损耗、分配损耗、驻波比,功率分配端口间的隔离度、功率容量和频带宽度等。

下表是宽频腔体功分器一些典型指标(参考):频带宽度:这是各种射频/微波电路的工作前提,功分器的设计结构与工作频率密切相关。

必须首先明确功分器的工作频率,才能进行下面的设计功率损耗:分为分配损耗和插入损耗。

分配损耗:主路到支路的分配损耗实质上与功分器的功率分配比有关,其计算公式为所有路数的输出功率之和与输入功率的比值,一般理想分配损耗由下式获得:理想分配损耗(dB)=10log(1/N)N为功分器路数插入损耗:输入输出间的插入损耗是由于传输线(如微带线)的介质或导体不理想等因素,考虑输入端的驻波比所带来的损耗。

驻波比:指沿着信号传输方向的电压最大值和相邻电压最小值之间的比率。

每个端口的电压驻波比越小越好。

功率容量:电路元件所能承受的最大功率。

在分布系统中,功分器作为下行信号来说是个功率分配器,对上行信号来讲又是个(小信号)合路器。

功分器上标注的功率是指输入端口的最大输入功率,而作为(小信号)合路器来讲,不能在输出端口按标注的功率输入信号。

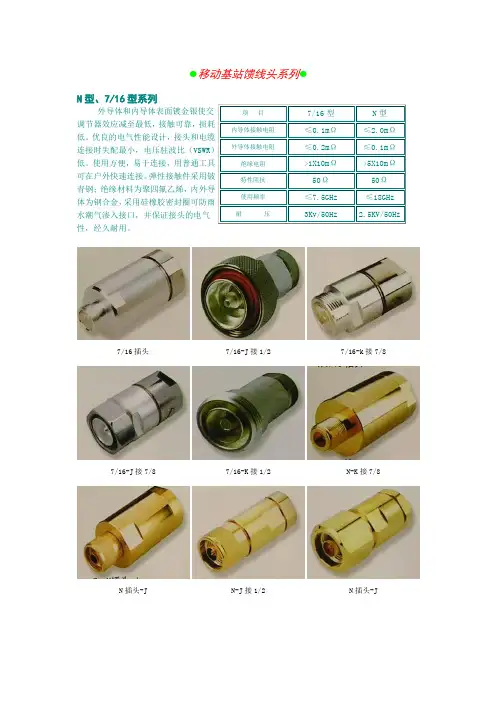

●移动基站馈线头系列●
N 型、7/16型系列
外导体和内导体表面镀金银使交调节器效应减至最低，接触可靠，
优良的电气性能设计，
接头和电缆连接时失配最小，电压驻波比（VSWR 使用方便，
易于连接，用普通工具可在户外快速连接。

弹性接触件采用铍青钢；绝缘材料为聚四氟乙烯，
内外导体为钢合金，采用硅橡胶密封圈可防雨水经久耐用。

7/16插头
7/16-J 接1/2
7/16-k 接7/8
7/16-J 接7/8
7/16-K 接1/2
N-K 接7/8
N 插头-J
N-J 接1/2
N 插头-J
N-K接1/2 L29/N-JK N-KK
L29/N-KK L29/N-KJ L29/N-JK 转接器系列（N/DIN-50KJ）
转接器系列（N/DIN-50KJ）
N公头配1/2"电缆
N公头配1/2"电缆
SMB 同轴连接器(smb-C-J3)
SMB 同轴连接器(smb-C-J3)
7/16 (L29) 连接器（7/16-J1/2-2）
7/16 (L29) 连接器
（7/16-J1/2-2）
同轴连接器转接（N-50JK）。

1、36.30.26是指那里的长度？答：这个是从基站顶转接头（软跳线转7/8馈线）到室外天线处转接头（7/8馈线转软跳线）的馈线长度，一般粗略的算，三扇区的馈线长度应该是一样的（比如三管塔、拉线塔，中间上线），这里不一样，应该是角钢塔（也可能是楼顶简易支架），走线架在铁塔一侧，而三扇区天线方向不一样，与走线架距离也不一样，因此三扇区馈线长度分别是26（最近的）、30（次近的）、36（最远的），这个距离区别可以根据铁塔平台直径估出来，当然该长度也应该包括了工程余量。

2、为什么需要馈线接地卡子7/8 环扣式18个呢（三点接地）？答：馈线一般要求三点接地（铁塔顶部、铁塔底部、进入机房馈窗处），如果铁塔高度超过60m，则应当在铁塔中间处增加一点接地（相关规范里有），即四点接地，此处从馈线长度看，显然没有超过60m，故三点接地，每条馈线3点接地*6条馈线=18个馈线卡。

3、为什么馈线加固卡子双联的需要80个（每米加固一个）？答：1个扇区2根馈线，三扇区馈线长度分别为36m、30m、26m，36+30+26=92（m），按每米加固一次的话，应该是92-3=89个双联馈线加固卡，80个不知道怎么算得。

4、跳线型号是D/M-D/F（2M）需要12根（2M/每根），这12是如何得来的？答：12根软跳线，即基站侧7/8馈线转接基站RF端口的6根跳线，以及天线侧7/8馈线转接天线RF端口的6根跳线。

5、7/8馈线DIN型接头D-J-7/8需要12个公头，这12个公头是如何计算出来？答：无线设备、器材的RF端口通常都是K头（母头/阴头），包括基站、天线、功分器、耦合器、合路器，因此馈线要与之相连需用J头（公头/阳头），1根馈线2个头，因此6根7/8馈线就要12个7/8接头，跳线买来就是预先制作好的包括接头，所以不需要算软跳线的接头，但转接头的数量应该计算，应该还需要12个转接头。

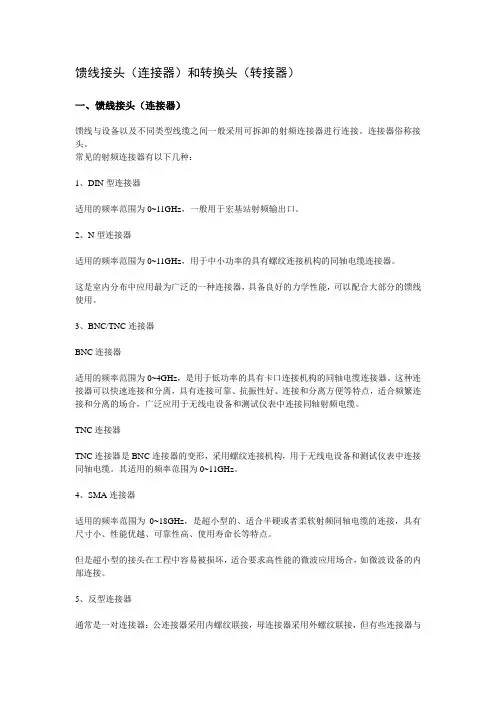

馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。

馈线接头（连接器）和转换头（转接器）一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。

===线：主要有普通电缆（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏电缆（13/8”，5/4”），8D,1/2”超柔，主要用作跳线，个别情况在建筑结构复杂区域过弯。

馈线接头的型号和用途
请问一套完整的天馈从机顶到天线（跳线１/ ２超柔主馈线５/ ４带塔放）
的情况下都需要用到什么接头？都用在什么位置？
一般机顶都是7/16-K，
1/2超柔线用7/16-J1/ 2Ｆ，
7/8馈线用7/16-J7/8（公）或7/16-K7/８（母），
塔放、天线接头一般都是7/16-K，有的也用Ｎ-Ｋ
DIN型为机桂上接馈线的大一点的头。

Ｎ型如过做室内分布是的无源器件基本都是Ｎ型。

SMA型多数为机器内部连线的较小的头。

BNC型就是那种插入然后旋转就能连接的头，多数用在仪器上。

M头是指公头就是接头带针的。

K头是指母头就是接头不带针的那种。

举例：ＤＩＮ型Ｋ头，就是基站内机桂上面的哪个头。

附录1 E1线接头类型
75欧为同轴电缆120欧为双绞线75欧接头类型：
接头“公头、母头”区分
附录2 跳线接头类型
跳线接头公头和母头的区分
DIN头和N头的区分。
