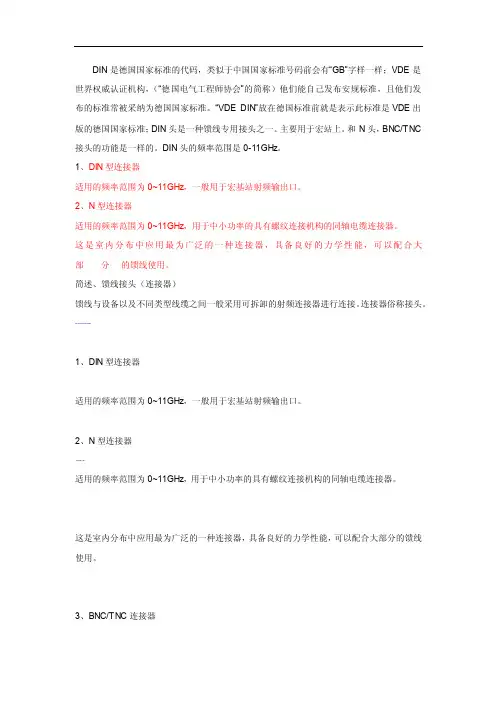

DIN是德国国家标准的代码，类似于中国国家标准号码前会有“GB”字样一样；VDE是世界权威认证机构，（“德国电气工程师协会”的简称）他们能自己发布安规标准，且他们发布的标准常被采纳为德国国家标准。
“VDE DIN”放在德国标准前就是表示此标准是VDE出版的德国国家标准；DIN头是一种馈线专用接头之一。
主要用于宏站上。
和N头，BNC/TNC 接头的功能是一样的。
DIN头的频率范围是0-11GHz。
1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
简述、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
[基础知识]馈线接头（连接器）和转换头（转接器）【资料名称】：馈线接头（连接器）和转换头（转接器）【资料作者】：D【资料日期】：2003【资料语言】：中文【资料格式】：PDF【资料目录和简介】：一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。
馈线接头的型号和用途
请问一套完整的天馈从机顶到天线（跳线１/ ２超柔主馈线５/ ４带塔放）
的情况下都需要用到什么接头？都用在什么位置？
一般机顶都是7/16-K，
1/2超柔线用7/16-J1/ 2Ｆ，
7/8馈线用7/16-J7/8（公）或7/16-K7/８（母），
塔放、天线接头一般都是7/16-K，有的也用Ｎ-Ｋ
DIN型为机桂上接馈线的大一点的头。
Ｎ型如过做室内分布是的无源器件基本都是Ｎ型。
SMA型多数为机器内部连线的较小的头。
BNC型就是那种插入然后旋转就能连接的头，多数用在仪器上。
M头是指公头就是接头带针的。
K头是指母头就是接头不带针的那种。
举例：ＤＩＮ型Ｋ头，就是基站内机桂上面的哪个头。
附录1 E1线接头类型
75欧为同轴电缆120欧为双绞线75欧接头类型：
接头“公头、母头”区分

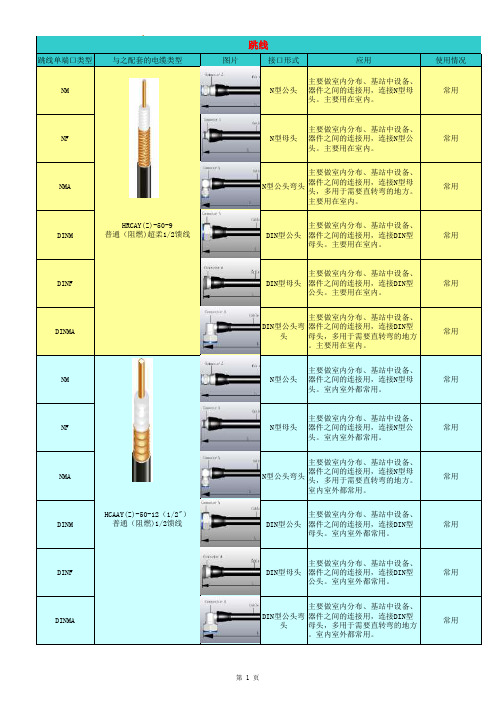

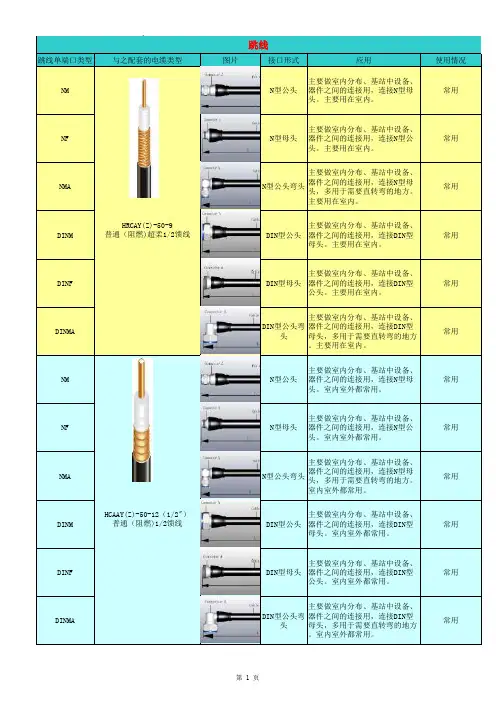

附录2 跳线接头类型
跳线接头公头和母头的区分
DIN头和N头的区分。
SITEMASTER 测量馈线驻波简明操作使用指南一、设备主要部件：一般用于工程的SITEMASTER 有两个厂家的设备：安利与BIRD 1. 主机安利S331D 主机 BIRD SA-6000EX2. 较准器安利的较准器 BIRD SA-6000EX 的较准器3. 测试跳线4. 各类转接头N 公-DIN 公 转接头N公-DIN母转接头二、安利331D操作指导：1.设备键位说明●1区为功能键●2区为软键区●3区为硬键区●4区为软键的菜单选项2.开机自检●按ON/OFF键（3区）开机，设备进行自检。
自检完毕后按ENTER键（3区）或等待15秒左右设备可以开始工作。
3. 选择测试频段和测量数值的顶线和底线● 按MODE 键（1区），选择频率—驻波比，按ENTER 键进入。
● 按F1软键和F2软键输入所需要测量的频段● 按AMPLITUDE 键（1区）进入选择顶线与底线菜单。
一般情况下，底线选择为1.00，顶线选择为1.50。
（驻波比超过1.5就表明此天馈部分不合格）4.较准●选择可频段后，将较准器与测试端口边接好，按3/START CAL键（3区）进入较准菜单，按ENTER键开始进行较准●较准完成后在屏幕的左上方会出现“较准有效”字样。
较准好之后就可以开始测量驻波了。
5.测试●将测试跳线接到测试端口，使用相应的转接头把跳线与所测试的天馈部分连接。
●连接好后会出现测量的波形图。
●按8/MARK键（3区）进入标记菜单，再按M1软键，选择“标记到波峰”，在左下方屏幕读取驻波最大值（不超过1.5为正常）（此照片为没有接天馈系统所拍，所以屏幕上没有波形图）●如果测量结果没有问题，可以将测量结果储存（请看第6点）；如果测量结果有问题，则需要进行故障定位，判断故障点（请看第7点）。
6.保存/提取测试记录●按9/SAVE DISPLAY键（3区）进入储存菜单，利用软键和数字键输入你保存文件的名称。
●按0/RECALL DISPLAY键（3区）可以进入读取记录菜单，用键选择你需要读取的文件。
为什么要需要馈线接头和转接头？馈线接头又叫连接器（俗称接头）：馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
作用是有时馈线不够长，需要延长馈线或者馈线要连接设备时，都需要接头的转换。
转接头又叫转接器：在通信传输系统中用于连接器于连接器之间的连接，对连接器起转接作用。
公头和母头的区别：一般，公连接器都是采用内螺纹连接，而母连接器是采用外螺纹连接器，但有少数连接器相反，叫反连接器；还有一种简单区别的方法，工的中间有跟针，外围是活动的；母头中间是环管，外围有螺纹不能活动。
连接器命名方式：DIN型连接器和N型连接器一般使用范围：DIN型连接器：适用的频率范围为0~11GHz，一般用于宏基站射频输出口；N型连接器：适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器，这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
一般设备都是n型母头，din头常见于基站类设备；DIN头是用来接基站的，耦合基站的时候用，而N头是室分的。
一般来说，在连接两根馈线时，就要用母头，此时母头不连接器件；一般器件自带的机头都是母头，馈线是公头，馈线接公头后直接就能接器件；直角弯头其实就是把公头的头部弯了90°便于施工，也比较美观。

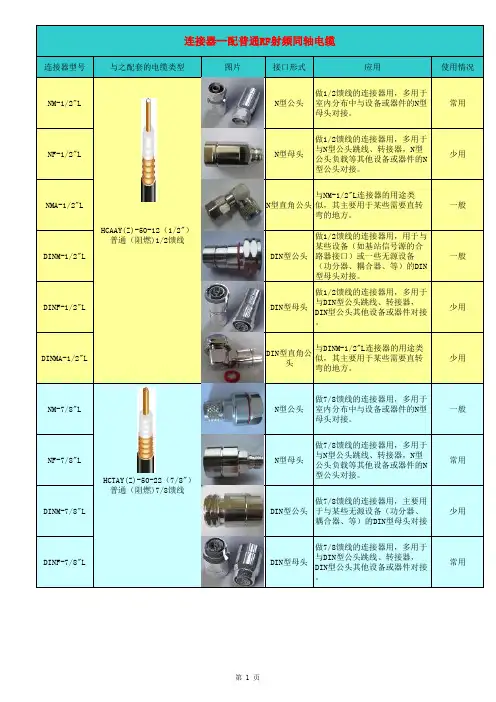

一些连接器和转接器的图片：1/2N型K头（母头) 1/2N型J头（公头）7/16F-NM（母头）7/16M-NM （公头）[1/2(公)转7/8接头(母)] [1/2(公)转7/8接头(公)]AD-NF/NF AD-NM/NM AD-NM/NF（1/2（作用：连接器与1/2 （作用：同右）（作用：90度弯曲的时候,用于转换）连接器之间的转换）电缆类型。
