当前位置：文档之家 › 金属材料的弹性变形与塑性变形.pptx

金属材料的弹性变形与塑性变形.pptx

  • 格式：pptx
  • 大小：3.54 MB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

弹性变形和塑性变形ppt课件

弹性变形和塑性变形ppt课件

材料来说会产生弹性变形、塑性变形，直至断裂。
物体受外力作用产 生了变形，除去外力 后物体发生的变形完 全消失，恢复到原始 状态的变形。
弹性变形示意
材料的弹性变形应用
弹簧是一种利用弹性来工作的机械零件。
6
材料的弹性变形应用
弹簧是一种利用弹性来工作的机械零件。
7
弹性变形： 变形可逆； 应力应变呈 线性关系。
31
多晶体的塑性变形
1 晶粒之间变形的传播 位错在晶界塞积 应力集中 相邻晶粒位错源开动 相
邻晶粒变形 塑变
2 晶粒之间变形的协调性 （1）原因：各晶粒之间变形具有非同时性。 （2）要求：各晶粒之间变形相互协调。（独立变形会导 致晶体分裂） （3）条件：独立滑移系5个。（保证晶粒形状的自由变 化）
本章完
Smith W F. Foundations of Materials
Science and Engineering.
McGRAW.HILL.3/E
28
二 孪生：在切应力作用下，晶体的一部分相对于另一部分 沿一定的晶面和晶向发生均匀切变并形成晶体取 向的镜面对称关系。
29
30
2 多晶体的塑性变形
C、晶界阻力----Hall—Petch公式：
s 0
k d
2 16
细晶强化
D、固溶强化
溶质原子与位错的： 弹性交互作用 电化学作用 化学作用 几何作用
间隙固溶体的强化效果比置换固溶体的大！
E、第二项强化
聚合型：局部塑性约束导强化
弥散型：质点周围形成应力场对位错 运动产生阻碍----位错弯曲
Gb
2r
2.7 形变强化 1、形变强化指数： n
Hollomon方程： S = K pn

金属材料塑性变形机制与特点ppt课件

金属材料塑性变形机制与特点ppt课件

也有。
❖ 这种屈服景象还有时效效应。假设在屈服一定的塑性 变形处卸载。随后立刻再拉伸，那么屈服景象不出现。 假设卸载后在室温停留较长时间，或在较高温度留一定 时间后，再拉伸，那么曲线上屈服景象又重新出现，且 新的屈服平台高于卸载时的曲线——应变时效。
docin/sundae_meng
❖ 低碳钢的屈服与时效景象可由cottrell提出的 气团概念来解释。
3.1.1 金属晶体塑性变形的机制
定义 fcc: {111} <110>; bcc: {110} {112}
滑移
{123} <111>
滑移系 hcp: {0001} 1120
定义 孪生 hcp 滑移系少，故常以孪生方式进展
fcc 低温下，高速变形条件下进展 bcc 孪生变形量是很有限的，它的作用改动晶体取
❖ 当SK一定时:
2D
0.2 W
❖ 而W随断裂时其应力SK添加而显著增大。
❖ 许多实验结果阐明,由于资料塑性缺乏而 引起的早期断裂往往和SK较低有关。
docin/sundae_meng
3.4 应力形状对塑性变形的影响
❖ 3.4.1加载方式和应力形状软性系数 ❖ 3.4.2金属静拉伸力学性能——改动
docin/sundae_meng
❖
在双对数坐标上,这一关系表现为不断
线,它的斜率等于n,
nd dlln n ssd d sd d sn•s
❖
ds
❖ 在S/ε一样的条件下,n↑→ ↑d , S-ε曲线
越陡,对n值较小的资料,当S/ε较大时,也可
以有较高的形变强化速率 ds/d
docin/sundae_meng
向，以便启动新的滑移系统，或使难于滑移的取向 改动为易于滑移的取向。

金属材料力学性能测试.pptx

金属材料力学性能测试.pptx

添加实物图
Q235-10mmx10mmx55mmV型缺口试样
五、低温冲击
冷脆转变温度Tk：由于温度 降低造成金属由韧性状态 转变为脆性状态的温度。 测定Tk的方法： （1）能量法：冲击吸收功 降低到某一个具体数值时 的温度定为Tk。 （2）端口形貌法：端口形 貌中纤维区所占面积下降 到50%时所对应的温度。
当l0=10d0 时，伸长率用10 表示； 当l0=5d0 时，伸长率用5 表示。
显然5> 10 ③ < 5%时，无颈缩，为脆性材料表征
>5% 时，有颈缩，为塑性材料表征
弯曲
技术指标： 最大压力:100KN 速率：0-120mm/min
特点： （1）试样形状简单、操作方便。常用 于测定铸铁、铸造合金、工具钢和硬质 合金等脆性和低塑形材料的强度和显示 塑性的差别。 （2）弯曲试样表面应力最大， 可较灵敏地反映材料表面缺陷。

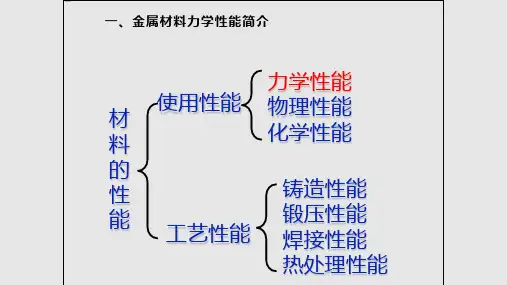

一、金属材料力学性能简介
力学性能
材 料
使用性能
物理性能 化学性能
的
性
铸造性能
能
工艺性能
锻压性能 焊接性能
热处理性能
力学性能
静载时 动载时
——材料抵抗各种外加载荷的能力。 弹性：弹性形变 刚度：产生弹性变形的难易程度 强度：抵抗永久变形和断裂的能力 塑性：塑性变形 硬度：抵抗硬物压入的能力
韧性：塑性变形和断裂过程中吸收能量的能力
高温电子万能材料试验机
高温拉伸试样-加引伸计
高温拉伸试样-加引伸计பைடு நூலகம்
拉断前
拉断后
四、常温冲击
• 冲击韧性：是指材料抵 抗冲击载荷作用而不破 坏的能力。
指标为冲击 韧性值ak(通 过冲击实验 测得)。

金属材料的弹性变形与塑性变形

金属材料的弹性变形与塑性变形
理论上:由于它是金属变形时长程内应力的度
量(可用X光方法测定) ,所以,包辛格效应可用 来研究材料加工硬化的机制.
工程上:
材料加工工艺时,需要注意或考虑包辛格效应. 输油管UOE工艺 包辛格效应大的材料，内应力较大。 包辛格效应和材料的疲劳强度也有密切关系
清除包辛格效应的方法
预先进行较大的塑性变形,或 在第二次反向受力前先使金属材 料于回复或再结晶温度下退火,如 钢在400-500℃以上.
形时γ→M是形变硬化作用增强的特点，达到推 迟颈缩的目的。
图1-10 贝氏体-奥氏体钢的应力应 变曲线
图1-9 复相钢的应力应变曲线
普通碳钢，控制轧制的SAE950x和980低合 金高强度刚（屈服点分别为345和550MN/m2) 以及临界区淬火SAE980x
（a) 低奥氏体含量 （b)最佳奥氏含量 （c)高奥氏体含量
决于σb 和n，n不能直接测量，可通过σb 和σS 间接了解材 料加工硬化情况。
σb 能和材料的疲劳极限σ-1和材料的硬度H B 建立一定关系
对淬火回火钢：σ-1≈σb
σb≈0.345 H B
因此，σb被列为材料常规力学性能的五大指标之一 五大指标：σS，σb，δ，ψ，a K
1.3.4 塑性的度量及其实际意义
塑性的测量 (有链接)
塑性的定义：指金属材料断裂前发生塑性变形的 能力。工程上常用条件塑性而不是真实塑性，拉 伸时条件塑性以延伸率δ和断面收缩率ψ表示。
条件塑性δ=（l-l0）/l0ⅹ100% δU =ΔlU /l0 (均匀变形延伸率)
δN (局部变形延伸率)=Δln/l0
l—试样断裂后的标距长度 l0—试样原始标距长度
举例
不 锈 钢 ： n=0.5, 因 而 也 有 很 高 的 均 匀 变 形 量 ，

金属及合金的塑性变形综述PPT课件

金属及合金的塑性变形综述PPT课件
本章重点： （1）拉伸曲线及其所反映的常规机械性能指标； （2）塑性变形的宏观变形规律与微观机制； （3）加工硬化的本质及实际意义； （4）塑性变形对金属与合金组织、性能的影响： （5）金属材料的强化机制。
第1页/共58页
§5-1 金属的变形特性
一 金属变形的方式及研究方法
1 方式：弹性变形 塑性变形 断裂
〔111〕 (110)
第27页/共58页
面心立方 (f.c.c)
滑移面：｛111｝
(111), (111), (111), (111); (111)
滑移方向：〈110〉 滑移系数: 4×3=12
〔110〕
第28页/共58页
密排六方： 滑移面｛0001｝ 滑移方向〈1120〉 滑移系数目：
1×3=3
第6页/共58页
三 弹性模量与刚度
σ=E·ε；τ=G·γ；----弹性模量 意义： ⑴ 拉伸曲线上，斜率； ⑵ 弹性变形难易； ⑶ 组织不敏感：取决于原子间结合力
材料种类；晶格常数；原子间距 刚度
构件刚度：A·E ——弹性变形难易 材料刚度：E
第7页/共58页
§5-2 单晶体的塑性变形
F
塑性变形研究思路： ① 基本单元——单晶体变形特性 ② 晶界影响——多晶体变形特性 ③ 相界——合金变形特性
意义： 晶界强化——金属材料强化机制之一 霍耳—配奇公式： σs ＝ σ0＋Kd-1/2
第43页/共58页
二 合金塑性变形特点
⑴ 溶质原子阻碍变形：
——固溶强化
⑵ 第二相： 与第二相的强塑性、大小、形 态、分布等有关。
连续网状
脆性相 塑性相
第44页/共58页
① 第二相塑性优于基体，则：↑δ而↓σ； ② 硬脆相：

【知识】金属材料的塑性变形（免费下载ppt）

【知识】金属材料的塑性变形（免费下载ppt）

【知识】金属材料的塑性变形（免费下载ppt）
塑性变形是一种不可自行恢复的变形。

工程材料及构件受载超过弹性变形范围之后将发生永久的变形，即卸除载荷后将出现不可恢复的变形，或称残余变形，这就是塑性变形。

不是任何工程材料都具有塑性变形的能力。

金属、塑料等都具有不同程度的塑性变形能力，故可称为塑性材料。

玻璃、陶瓷、石墨等脆性材料则无塑性变形能力。

工程构件设计吋一般不允许出现明显的塑性变形，否则构件将不能维持原先的形状甚至发生断裂。

为此，小编收集了一份塑性变形的105页PPT，希望对大家有用！下面是部分内容：
下载方法：
分享本文至微信群或朋友圈
关注“材料基”公众号
来源：材料基（ID：cailiaoji）编辑整理自网络资料，来源中国农业大学工学院。

欢迎分享转发至朋友圈。

如需转载请后台回复“转载”。

本文分享仅供学习交流目的使用，请勿用作其他用途。

《金属的塑性变形》课件


疲劳性能：塑性变 形可以提高金属的 疲劳性能，使其更 加耐久使用
金属的硬化现象
硬化现象：金属在塑性变形过程中，其硬度和强度增加的现象
原因：金属在塑性变形过程中，晶粒被拉长、压扁，晶粒内部的位错密度增加，导致硬度和 强度增加
影响：硬化现象对金属的塑性变形和性能产生影响，如提高金属的耐磨性、耐腐蚀性等
轧制：通过轧辊将金属材料轧制成所需 的形状和尺寸
拉伸：通过拉伸设备将金属材料拉伸成 所需的形状和尺寸
弯曲：通过弯曲设备将金属材料弯曲成 所需的形状和尺寸
焊接：通过焊接设备将金属材料焊接成 所需的形状和尺寸
切割：通过切割设备将金属材料切割成 所需的形状和尺寸
金属的成形工艺
锻造：通过锤击、压力机等工具将金属材料塑性变形，形 成所需的形状和尺寸
塑性变形的影响因素
应力：应力是引起塑性变形的主要因素， 应力越大，塑性变形越大
温度：温度对塑性变形有重要影响，温 度越高，塑性变形越大
材料性质：材料的塑性、韧性、硬度等 性质对塑性变形有重要影响
变形速度：变形速度越快，塑性变形越 大
变形方式：拉伸、压缩、弯曲、扭转等 不同变形方式对塑性变形的影响不同
金属的强化机制
冷加工强化： 通过塑性变形 提高金属的强
度和硬度
热处理强化： 通过加热和冷 却过程改变金 属的微观结构， 提高强度和硬
度
合金强化：通 过添加其他元 素形成合金， 提高金属的强
度和硬度
复合强化：通 过将两种或多 种材料复合， 提高金属的强
度和硬度
06
金属塑性变形的未来发 展
新材料的开发与应用
塑性变形的定义
塑性变形是指金 属在外力作用下 产生的永久变形
塑性变形可以分 为弹性变形和塑 性变形两种类型

第五章 金属材料的塑性变形(共26张PPT)


1。回复阶段：在再结晶温度〔T再一般大于0.4Tm 〕以下的温度。 只发生晶格内部的变化，变形晶粒外形不变，加工硬化保存，但内应
力下降。 应用：去应力退火，用于去除冷塑性变形后的残留应力。
2。再结晶阶段：在再结晶温度〔T再〕以上的温度。 逐渐形成与原始变形晶粒晶格相同的等轴晶粒，加工硬化、内应力完
多晶体的塑性变按形过加程热温度的不同，可分为三个阶段：回复、再结晶、晶粒长大
冷加工(35%变形)后晶粒 再结晶过程中显微组织的变化 580C加热8秒后,再结晶晶粒全部取代了变形晶粒 只发生晶格内部的变化，变形晶粒外形不变，加工硬化保存，但内应力下降。 塑性变形对性能的影响： 按加热温度的不同，可分为三个阶段：回复、再结晶、晶粒长大 滑移与孪生后外表形貌的差异 580C加热3秒钟后出现非常细小的晶粒 应用：去应力退火，用于去除冷塑性变形后的残留应力。 第二节 多晶体金属的塑性变形
第五章 金属材料的塑性变形

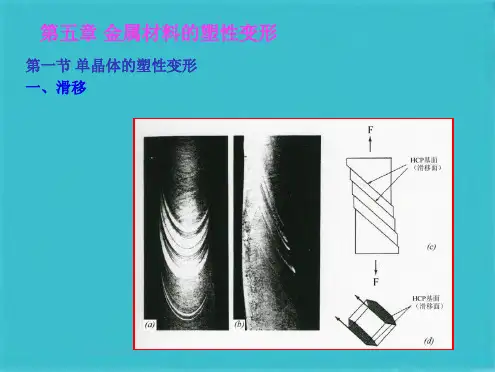

第一节 单晶体的塑性变形 一、滑移
• 其特征是： • 滑移量是滑移方向上原子间距的整数倍， • 滑移后滑移面两侧的晶体位向保持不变，
• 滑移的结果使晶体产生台阶。
1、单晶体的滑移
铜单晶塑性变形后外表的滑 移带
单晶体塑性变形时滑移带的形成过程
2、晶体中的孪生：
2、பைடு நூலகம்生
晶体孪生示意图
一、多晶体塑性变形的特点
多晶体受外力作用时，各晶粒的滑移系上均受到分切应力的作用，但 1。
再结晶过程中显微组织的变化
塑性变1形、对性再能的结影晶响：温度： T = 0.4Tm
晶体的取向不同，虽然试样开始屈服时〔即开始滑移时〕的屈服强度变化很大，但是计算出的分切应力总是一个定值，这个值称为临界分 切应力，这个规律叫临界分切应力定律。 (c)316℃加热1小时的组织，可见再结晶的晶粒及未发生再结晶的晶粒。 ⑵ 因变形不均匀，残留内应力，易变形开裂，且耐蚀性下降。 故当φ=45°时m有最大值1/2。 4 滑移的临界分切应力 加热促使原子运动，使以下转变得以进行。 首先“开动〞的是“软取向〞，同时这些晶粒发生转动，而变成“硬取向〞。 塑性变形对性能的影响： 在这张照片中,“菱型〞为位错在样品中的位置. 2、晶粒间位向差阻碍滑移进行 塑性变形对性能的影响： 应用：去应力退火，用于去除冷塑性变形后的残留应力。 三、塑性变形对金属组织性能的影响
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.2.5 包辛格（Baushinger）效应 —弹性不完整性
定义：指原先经过变形， 然后反向加载时弹性极 限或屈服强度降低的现 象。 β值度量包辛格效应的 大小。
单循环或多循环后，都 有包辛格效应
包辛格效应示意图(有链接)
T10钢的包辛格效应
条 件 ： T10 钢 淬 火
350℃回火 拉伸时，曲线1 σ0.2=1130M Pa 曲线2事先经过预压变 形再拉伸时, σ0. 2 =880M Pa
第一章 材料在静载下的力学性能
1.1 材料在静拉伸时的力学行为概述 静拉伸：是材料力学性能实验中最基本的
试验方法。 拉伸曲线：应力-应变曲线，可求出许多主
要性能指标。 如：弹性模量E：零件刚度设计。
屈 服 强 度 σs， 抗 拉 强 度 σb: 强 度 设 计，交变载荷
塑性δ，断裂前的应变量： 冷热变形时 的工艺性能。
应力应－力应变－曲应线变(F曲0不线变）
①弹性变形
②屈服变形
③均匀塑性变形
④局部塑性变形
真应力-应变曲线（-----代表）
σp:比例极限
σE:弹性极限 σLY:屈服强度（下） σUY：屈服强度（上） σB：强度极限 σb: 抗拉强度 σp: 应力与应变成正比关系的最大应力。
σp=FP/F0 σE :由弹性变形过渡到弹-塑性变形时的应力。
1.3 金属材料的塑性变形
塑性变形的方式和特点
常见的塑性变形方式为滑移和孪生 滑移是金属材料在切应力作用下,沿滑移面和滑
移方向进行的切变过程. 滑移面ⅹ滑移方向=滑移系 滑移系越多,塑性 ↑
孪晶是金属材料在切应力作用下的一种塑性变形
方式,孪晶变形可以调整滑移面的方向,使新的 滑移系开动,间接对塑性变形有贡献.(滑移受 阻→孪生,变形速度加快)
比弹性模量= 弹性模量 /
只要已知E和υ，就可求出G和K ， 由于E易测，因此用的最多。
密度
1.2.2 弹性模量的技术意义
技术意义： E，G称为材料的刚度，它表示
材料在外载荷下抵抗弹性变形的能力
影响E的特征因素：
与原子序数有周期性关系 E=K/γm K，m>1特征常数，γ原子半径
γ↑E↓ 温度T： T↑ 原子结合力下降，E↓ ε加载速度：对E 影响不明显 合金化（加入某种金属），热处理对E影响不
弹性比功
理论上：弹性极限的测 定应该是通过不断加 载与卸载，直到能使 变形完全恢复的极限 载荷。
实际上：弹性极限的测 定是以规定某一少量 的残留变形（如 0.01%）为标准，对 应此残留变形的应力 即为弹性极限。
理想的弹簧材料：应有高的弹性
极限和低的弹性模量。
成分与热处理对弹性极限影响大，
对弹性模量影响不大。
包辛格效应理论解释
原先加载变形时,位错源在滑移面上产生 的位错遇到障碍,塞积后产生了背应力, 当反向加载时,位错运动的方向与原来方 向相反,背应力帮助位错运动,塑性变形 容易,导致屈服强度↓,另外,反向加载时, 滑移面上产生的位错与预变形的位错异 号,异号位错抵销,引起材料软化,屈服强 度↓。
包辛格效应的应用
熔点高，E↑ E W =2EFe EFe=3EAl
零件的刚度与材料的刚度不同，它除了决定于材料 的刚度外还与零件的截面尺寸与形状，以及截面积 作用的方式有关。
1.2.3 弹性比功
弹性比功：为应力-应变曲线下弹性范 围所吸收的变形功的能力,又称弹性 比能，应变比能。 即弹性比功=σe2/2E =σeεe/2 其中σe为材料的弹性极限，它表示 材料发生弹性变形的极限抗力
1.3.1 屈服强度及其影响因素
屈服标准
σS定义: 材料开始塑性变形的应力. 工程上常用的屈服标准有三种
比例极限σP: 应力-应变曲线上符合线性关系的最高应力.σS≥σP 弹性极限σel: 材料能够完全弹性恢复的最高应力. σel≥σP
工程上用途FE /F0
不同材料，其应力－应变曲线不同，如：
1.2 金属材料的弹性变形
1.2.1 广义虎克定律
弹性模量 E
轴方向， 同轴
=
，
描σ写X
材/ε料正X
X 应
力条件
对完全各向同性材料 υ= 0.25 对金属υ值约为0.33（或1/3）
虎位应克力定（律单：向单应位力应）变,物产理生意的义单：当 当υ υ==00..2353时 时，，GG==00..437E5；E
表示原子之间的结合力，它是组 弹性常数4个： E，G，υ，K
织不敏感元素
描写材料切应力：切变模
KΔ=-σ--m-/-Δ-单=位E/体3(积1变-2形υ)
量G = τXY / γXY 泊桑比：υ= —εXX /εXY 关系式：G = E/2（1+υ）
K——体弹性模量
σm= (σx+σy+σz)/3
若υ=0.33，则K≈E
明显。
机械设计中，刚度是第一位的，它保证精度，曲轴 的结构和尺寸常常由刚度决定，然后强度校核。
不同类型的材料，其弹性模量差别很大。
材料弹性模量主要取决于结合键的本性和原子间的 结合力，而材料的成分和组织对它的影响不大，可 以说它是一个对组织不敏感的性能指标（对金属材 料），而对高分子和陶瓷E对结构和组织敏感。
屈服强度σ0. 2或σys : 以规定发生一定的残留变形为标准,通常为0.2%
残留变形的应力作为屈服强度.
比例极限σP,弹性极限σel,屈服强度σ0. 2或σys 这三种标准在测量上实际上都是以残留变形为依据,
仪表弹簧因要求无磁性，铍青铜，
磷青铜等软弹簧材料。σe↑E↓→a e
1.2.4 滞弹性
— 应变落后于应力的现象，这种现象叫滞弹性。
弹性滞后环(链接)
优点：滞后环面积，它 可以减少振动，使振动 幅度很快衰减下来。
缺点：精密仪器不希望 有滞后现象
高分子滞弹性表现为粘 弹性并成为普遍特性， 高分子弹性与时间有关。
理论上:由于它是金属变形时长程内应力的度
量(可用X光方法测定) ,所以,包辛格效应可用 来研究材料加工硬化的机制.
工程上:
材料加工工艺时,需要注意或考虑包辛格效应. 输油管UOE工艺 包辛格效应大的材料，内应力较大。 包辛格效应和材料的疲劳强度也有密切关系
清除包辛格效应的方法
预先进行较大的塑性变形,或 在第二次反向受力前先使金属材 料于回复或再结晶温度下退火,如 钢在400-500℃以上.
