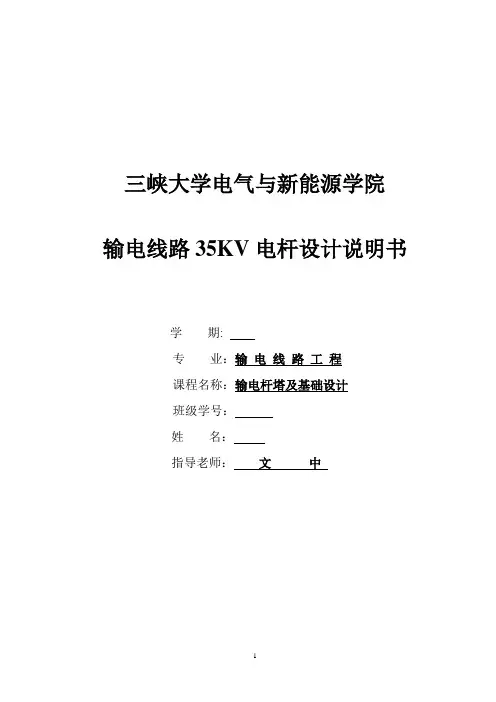

三峡大学电气与新能源学院输电线路35KV电杆设计说明书学期:专业：输电线路工程课程名称：输电杆塔及基础设计班级学号：姓名：指导老师：文中《输电线路杆塔设计》课程设计一、设计题目：35KV门型直线电杆设计（自立式带叉梁）二、设计参数：电压等级：35kV避雷线型号：GJ一35电杆锥度：1/75电杆根部埋深：3m顶径：270mm气象条件：Ⅳ级绝缘子：7片×一4.5地质条件：粘土，γs=16 kN/m3，α=20°，β=30°，三、设计成果要求:1．设计说明书一份（1.5万字,含设计说明书插图）2．图纸若干（1）电杆尺寸布置图（2）电气间隙效验图（2）正常运行情况下的抵抗弯矩图（3）事故时的弯矩图目录一、整理设计用相关数据 (1)1 任务书参数 (1)2 气象条件列表 (1)3 导线LGJ-150/35相关参数表 (1)4 导线比载计算 (1)5 地线相关参数 (3)6 地线比载计算 (3)7 绝缘子串和金选择 (3)8 地质条件 (4)9 杆塔结构及材料 (4)二、电杆外形尺寸的确定 (4)1 杆的呼称高度 (4)2 导线水平距离 (5)3 间隙圆校验 (5)4 地线支架高度确定 (6)5 杆塔总高度 (7)三、杆塔荷载计算 (7)1 标准荷载 (7)2 设计荷载 (9)四、电杆杆柱的强度验算及配筋计算 (11)1 配筋计算 (11)2 主杆弯矩计算 (11)3 事故情况下的弯矩计算 (12)4 裂缝计算 (13)5 单吊点起吊受力计算 (13)五、基础设计 (14)1 土壤特性 (14)2 抗压承载力计算 (15)3 底盘强度计算 (15)八、参考文献 (16)九、附图附图1尺寸布置图 (17)附图2间隙圆校验图 (18)附图3正常运行最大风情况下的抵抗弯矩图 (19)附图4事故时弯矩图 (20)m MPa /1087.65310)75.117512.36()0,5(333--⨯=⨯+=γ)/(1012.5361062.1810665.89.267610)0,0(3331m MPa Aqg ---⨯=⨯⨯=⨯=γ)/(1075.117102.6181)5.517(5728.27)0,5(332m MPa --⨯=⨯+⨯=γ)/(10625.0),0(324m MPa Av d v sc f -⨯=μαγmMpa /1024.66102.618110.5171.10.1625.0)10,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1079.111102.618115.5171.175.0625.0)15,0(3324--⨯=⨯⨯⨯⨯⨯=γ一、 整理设计用相关数据1、任务书所给参数：2、 气象条件列表：3、 根据任务书提供导线LGJ-150/35的参数，（参考书二）整理后列下表：4、 计算导线的比载: （1）导线的自重比载：（2）冰重比载：（3）垂直总比载：（4） 无冰风压比载：假设风向垂直于线路方向0.1v 110;190sin ,90==︒==c K βθθ线路可以得出下式：1） 外过电压，安装有风：v=10m/s, f α=1.0,sc μ=1.12） 内过电压 v=15m/s, f α=0.75,sc μ=1.1m Mpa /102.19351062.18125.5171.185.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1056.225102.618125.5171.161.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1056.311102.618110)52.517(2.10.1625.0)10,5(3325--⨯=⨯⨯⨯+⨯⨯⨯=γ3) 最大风速 v=25m/s,设计强度时，f α=0.85,sc μ=1.14）最大风速 v=25m/s,计算风偏时，f α=0.61,sc μ=1.1（5）覆冰风压比载计算： v=10m/s,计算强度和强度时，f α=1.0,sc μ=1.2 （6）无冰综合比载1) 外过电压，安装有风：m Mpa v /10108.3710624.6512.3600,0)10,0(332224216--⨯=⨯+=+=），（）（γγγ 2) 内过电压 ：m Mpa /1015.8381079.111512.36)15,0(33226--⨯=⨯+=γ3) 最大风速计算强度时：m Mpa /10711.501092.135512.36)25,0(33226--⨯=⨯+=γ4）最大风速计算风偏时：m Mpa /1096.3441056.225512.36)25,0(33226--⨯=⨯+=γ（7）覆冰综合比载：m Mpa /1075.8541056.31187.65310,50,5)10,5(332225237--⨯=⨯+=+=）（）（γγγ 将有用比载计算结果列表：表 4 - 2 单位：5、计算比值0/σγ，将计算的结果列入下表：由于最大风速和覆冰有风比载和气温都相同，故比载小的不起控制作用。

35KV线路杆塔基础施工设计方案

35KV线路杆塔基础施工设计方案

华润电力风能蓬莱徐家集风电项目工程35kv线路杆塔基础施工组织设计目录第一章工程综合说明 (3)第二章编制依据 (4)第三章施工准备 (5)第四章施工总体部署及平面布置 (7)第五章施工进度计划及保证措施 (10)第六章分部分项工程施工工艺及技术措施 (14)第七章施工中重点、难点的主要施工技术、方法 (39)第八章施工机械、实验仪器的配备和施工人员配备 (42)第九章施工工期保证措施 (46)第十章质量目标及质量保证措施 (57)第十一章安全生产控制措施 (65)第十二章季节性施工技术措施 (71)第十三章文明施工、环境保护措施 (76)第十四章项目管理组织机构 (81)第十五章工程投标承诺书 (89)第十六附表 (90)第一章工程综合说明一、工程名称：华润电力风能蓬莱徐家集风电项目二、建设单位：电力建设第二工程公司三、建设地点：省市蓬莱市徐家集四、设计单位：蓬莱市兴源电力设计有限公司五、工程容：#1～#36线路杆塔基础共36基杆塔基础施工、保护帽施工,铁塔架立，安装，导线，电缆敷设等六、工程质量目标：级优良标准；七、地址条件：根据现场调查及详勘结果，工程沿线地质构造清晰，未发现断裂构造；未发现影响基础稳定性的不良地质作用。

1、地形地貌工程沿线属低山丘陵地貌类型，南高北低，丘陵分布于低山区周围及其延伸部分，海拔110m-240m，沟壑纵横交错，属山前冲洪积、丘陵剥蚀平地为主的地带。

2、地基岩土根据区域地质、附近已建工程搜集资料和本次勘测结果，沿线地基为全新世海陆交互沉积地层，主要由耕土、粉质粘土、强风化玄武岩组成。

3、地下水及场地水、土的腐蚀性。

在初勘及详勘期间，勘察深度未见稳定地下水露出。

第二章编制依据一、编制说明本施工方案是依据建设单位提供的招标文件，我公司近几年同类工程施工资料、施工经验，有关施工规及验收标准进行编制的。

本施工组织设计针对本工程施工中的关键点、难点及其处理措施，主要施工方法，施工组织机构，劳动力及主要机械设备使用计划，材料供应计划，质量、安全、工期保证措施及文明施工与环境保护措施等几方面进行阐述说明。

【输电杆塔设计培训】11第十一章 杆塔基础设计1(1)

【输电杆塔设计培训】11第十一章 杆塔基础设计1(1)

(一)无卡盘倾覆基础 只靠电杆埋入地下部分的被动土压力抵抗倾覆 力；
（a）无卡盘 (b) 带上卡盘 (c) 带上下卡盘 图3 倾蕧基础
1、不带卡盘倾覆基础的稳定条件 γfS0 ≤Sj
γfTE≤A（γK、γS、γC．．．） 或 γfH0S0≤ Mj 式中 Sj—基础的极限抗倾覆力，kN；
MJ—基础的极限抗倾覆力矩，kN.m； S0—杆塔水平作用力设计值总和，kN； H0—S0作用点至设计地面处的距离，m； γf—基础附加分项系数，按表11－1查取。
图1 装配式基础
图2 现浇基础 (a)刚性基础 (b) (c)柔性基础
③桩基础 在输电线路中，当地基的软弱土层较厚时，采 用常规基础不能满足地基变形、强度要求或采用桩 基础优点明显时，可采用桩基础。桩基础分为爆扩 桩、混凝土灌注桩和钢筋混凝土预制桩。 a .岩石锚桩基础(如图3) b.爆扩桩基础（如图4） c .灌注桩基础（如图5）
省去了地脚螺栓和塔 脚 ，受力性能好。缺点 是施工精度要求高
3、对基础的要求 ⑴根据杆塔作用力的不同。必须保证不上拔、
不下沉、不倾斜
⑵基础本身要有足够强度 ⑶基础的材料、地质条件的要求
二、杆塔基础的设计原则及内容
1.杆塔基础的计算内容 (1)承载力的计算（基础稳定计算） 包括上拔承载能力、下压承载能力、抗倾覆能力
（1）卡盘承受的荷载
以上卡盘为例
承受匀布荷载：q PA lD
（2）内力
图7
弯矩（卡盘应承受双向弯矩）：
M
q(l 2
D2) 8
ql0
l0
D 2
剪力： V PA
2
式中
M—设计弯矩； l－卡盘实际长度； D－卡盘位置处电杆的直径。

第7章-地基及复合地基承载力静载试验

第7章-地基及复合地基承载力静载试验

直径300mm
≥3倍承压板直径（保持含水量，不扰动）
压板周围土高≥0.8m
荷载分级 读数 稳定标准 终止条件
≥8级
10、10、10、15、15、30….
连续2h内,每小时的沉降量小于0.1mm
1承压板周围土明显侧向挤出 2出现陡降段 3 24h不稳 4 s/d≥0.06 由此定极限承载力
10～15级
1.0m 1.0m
1.0m
1.0m
1.5m
1.5m
设计复合地基承载力特征值为200kPa；共200根桩；东西两部分土质 不同。桩径相同，试验(shìyàn)数量如何确定？如何评价？
第十九页，共23页。
4设计(shèjì)时使用的复合地基承载力特征值为什么 要进行宽度和深度修正？
从小压板标准载荷试验的结果过渡到有一定宽度和 埋深的实际基础，地基承载力会有一定的提高
塑性区的间距较大，需要开展到一定深度才能破坏 。
基础埋深增大，边载增加，地基承载力增加（一般 从室外地面标高算起）；
基础宽度加大（3～6m），地基承载力提高 对饱和软粘土，由于内摩擦角为0，不考虑基础宽度 的影响
第二十页，共23页。
某安置(ānzhì)工程
CFG桩 17m桩560kPa 16m桩380kPa 16m桩两种布桩间距(jiān jù)
第四页，共23页。
C整体(zhěngtǐ)剪切破坏
在荷载作用下，复合地基产生图中所示 的塑性流动区域，在滑移面上桩体和土 体均发生剪切破坏。散体材料桩复合地 基也比较容易发生整体剪切破坏，柔性 (róu xìnɡ)桩复合地基在一定的条件下也 可能发生整体剪切破坏。
第五页，共23页。
D滑动(huádòng)破坏
在荷载作用下，复合地基沿某一滑动面 产生滑动破坏。在滑动面上，桩体和桩 间土均发生(fāshēng)剪切破坏。各种复 合地基均可能发生(fāshēng)滑动剪切破 坏。

《输电杆塔及基础设计》第二章 杆塔荷载计算

《输电杆塔及基础设计》第二章 杆塔荷载计算
achd电杆计算风压段的顶径和根径m锥度为175的锥形电杆铁塔塔身计算段内侧面桁架或正面桁架的上宽和下宽铁塔构架的填充系数一般窄基塔身和塔头取0203宽基塔塔身可取01502考虑节点板挡风面积的影响应再乘以风压增大系数窄基塔取12宽基塔取11电杆外径d500mm内径d400mm电压等级110kv级气象区试计算作用在杆身上的风荷载标准值
解 查表
由高度20m，电压110kV，地面粗糙度B类 风压高度变化系数取μZ=1.10 杆塔风荷载调整系数βZ=1.0
环形截面钢筋混凝土电杆
构件体形系数取μS=0.7 P=μZμSβZAfW0=1.10×0.7×1.0×0.5×252/1.6 =236.7N/m
答：作用在杆身上的风荷载标准值为236.7N/m
W0－基本风压， W0＝V2/1600，kＮ/m2 Af—杆塔塔身构件承受风压的投影面积计算值
对电杆杆身：Ac=h(D1＋D2)/2 对铁铁身： Ac=h(b1+b2)/2 h—计算段的高度 m
D1、D2—电杆计算风压段的顶径和根径 m， 锥度为1/75的锥形电杆
D2= D1+ h/75； b1、b2—铁塔塔身计算段内侧面桁架（或正面
无冰时 P=γ4ALPcosα/ 2 N 覆冰时 P=γ5ALPcosα/2 N
式中γ4、γ5分别为无冰、 覆冰风压比载N/m.mm2
A导、地线截面面积，mm2 LP水平档距，m；
图4
α线路转角。
注意：新标准规定重冰还要乘以风载增大系数Bi
（2）风向不垂直于导线的风荷载计算:
Px=Psin2 N 式中 Px垂直导、地线方向风荷载分量 N；
△T＝（T1－T2）cos900/2 =(2500-2000) cos 900/2＝353.5N

第7章--桩基础

第7章--桩基础

第7章--桩基础第7章桩基础桩基础由设置于土中的基桩和承接结构荷载的承台共同组成如图7－1所示，根据承台的位置高底，可分为低承台桩基础和高承台桩基础两种。

若桩身全部埋入土中，承台底面土体接触则称为高承台桩基础;若桩身上部露出地面面承台底面位于地面以上则称为高承台桩基础。

由于承台位置的不同，两种桩基础中基桩的力、变形情况也不一样，因而其设计方法也不相同。

建筑物桩基础通常为低承台桩基础，而码头、桥梁等构筑物经常采用高承台桩基础。

基桩是指群桩基础中的单桩，群桩基础是由两根以上基桩组成的桩基础；单桩基础是采用一根桩（通常为大直径桩）承受和传递上部结构（通常为柱）荷载的独立基础。

桩基础的功能及适用条件1、桩基础的功能桩基础的主要功能是将上部结构的荷载传至地下较深的密实或低压缩性的土层中，以满足承载力和沉降的要求。

桩基础也可用来承受上拔力、水平力，或承受垂直、水平、上拔荷载的共同作用以及机器产生的振动和动力作用等。

2、适用条件桩基础的适用条件主要根据场地的工程地质条件、设计方案的技术经济比较以及施工条件而定。

与其它深基础相比，桩基础的适用范围最广，一般来说，在下列情况下可考虑选用桩基础方案：（1）高、重建筑物下的浅层地基土承载力与变形不能满足要求时；（2）地基软弱，而采用地基加固措施在技术上不可行或经济上不合理时，或地基土性特殊，如液化土、湿陷性黄土、膨胀土、季节性冻土等特殊土时；（3）除了存在较大的垂直荷载外，还有较大的偏心荷载、水平荷载、动力荷载及周期性荷载作用时；（4）上部结构对基础的不均匀沉降相当敏感，或建筑物受相邻建筑或大面积地面荷载的影响时；（5）对精密或大型的设备基础需要减少基础振幅，减弱基础振动对结构的影响，或应控制基础沉降和沉降速率时；（6）地下水位很高，采用其它基础形式施工困难，或位于水中的构筑物基础，如桥梁、码头、采油钻井平台等；（7）需要长期保存、具有重要历史意义的建筑物。

7-1桩基础的类型根据桩的不同分类标准，桩基础有不同的分类。

《输电线路基础》第6章-杆塔基础-第四节-倾覆基础的计算.

《输电线路基础》第6章-杆塔基础-第四节-倾覆基础的计算.

令
，则 (6-4-3) (6-4-4)
被动土极限倾覆力矩为 (6-4-5)
由于
便得
将h2代人式(6-4-5)得 (6-4-6) 将式(6-4-3)、式(6-4-4)代人式(6-4-6)得 (6-4-7) 令 ，并将 代人上式得 (6-4-8) 令 可得极限抗倾覆力为
(6-4-9)
式中 m——土压力系数，kN／m。，按表6-1-1取值； bJ——基础的计算宽度。
式中SJ——基础的极限倾覆力，kN； Mj——基础的极限倾覆力矩，kN· m； S0——杆塔水平作用力设计值总和，kN； H0——S0作用点至设计地面处的距离，m； f——基础附加分项系数，按表11～1查取。
基础的极限倾覆力矩可由土力学知识导出(参见图6-4-1)。 被动土抗力 t mt 、 h mh0 ，则
主讲:赵先德
第六章
第四节
杆 塔 基 础
倾覆基础的计算
一、电杆倾覆基础的计算 电杆倾覆基础的作用是保证电杆在水平荷载作用下不倾覆。 抵抗倾覆保持电杆稳定有三种方法：
图6-4-1 电杆基础倾覆稳定计算简图
(a)无卡盘；(b)带上卡盘；(c)带上、下卡盘
(1)无卡盘，只靠电杆埋入地下部分的被动土压力，如图6-4-1(a)所 示；
1.37
1.29 1.22 1.15 1.08 1.06 1.05
1.78
1.62 1.46 1.3l 1.15 1.12 1.09
1.63
1.5l 1.38 1.25 1.13 1.10 1.08
1.41
1.33 1.25 1.16 1.08 1.07 1.05
(2)双柱电杆。 如图6-4-2所示， 当双柱电杆中心距L≤2．5 b0时，某 础计算宽度为 (6-4-11) (6-4-12) 取上两式中较小者。 从式(6-4-9)可以看出，求得μ便可计算SJ，而 下面导出θ的求解方法： 取力的平衡式∑x=0，即 而极限抗倾覆力SJ应等于被动土抗力之和，即 (6-4-13)

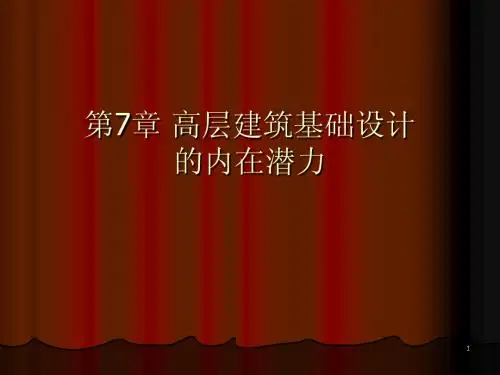

第7章 高层建筑基础设计的内在潜力

第7章 高层建筑基础设计的内在潜力

2
在进行高层建筑基础的方案选择及其初步设计时，项目工程 师一般都需要考虑以下几个方面的要求：
① ② ③ ④ ⑤
⑥
⑦
上部结构竖向分体系的荷载传递特征及地下室使用功能 的要求； 地基承载力和（或）桩承载力应满足基底附加压力的要 求； 地基土持力层及其下卧层的整体稳定性（尤其是在地震 作用下）； 基础总沉降量和差异沉降量的控制； 地下水位及其防水要求； 基础施工中可能对周边现有建筑物所带来的不利影响； 基础的工程造价、施工难度与工期等因素对综合经济效 益的影响；
7
梁板式筏基一般适用于柱网布置比较规则、柱下 荷载比较均匀的框架结构，以及对防水需要做架 空地面或排水集坑布置比较多的工程；
平板式筏基的厚度主要取决于建筑物竖向结构 （柱、剪力墙或井筒）之间的距离、荷载分布的 情况，以及筏板向建筑物周边外挑的长度等因素， 并根据抗冲切和抗剪强度验算来确定。 优势：基础的截面高度小，具有较大的整体刚度， 其内力与弯曲变形的整体挠曲率都比较小；节省 挖方和降水的工作量、施工进度快； 弱势： 混凝土的用量比梁板式筏基大；

14
15
16
17
【工程实例二】陕西省邮政电信网管中心大 楼
18
①
②
③ ④
施工初期（从地下室至地面以上第4层），上部荷载主 要由筏底的桩间土来承担； 随着上部楼层施工数量的增加，所增加的荷载转为由桩 来承担，而土所分担的比例渐次变小。此时的桩顶反力 明显增大，其中角桩增加最快，边桩次之，而内桩的桩 顶反力增加较慢； 结构封顶时，实测的角桩与内桩的桩顶反力比为1.73， 和结构施工到第8层时的测试结果接近； 结构封顶时，测得筏底内部的平均土反力为89.1kPa， 边缘部位的平均土反力为75.4kPa，而角部的平均土反 力只有53.2kPa，与沉降分布特征吻合，整个筏底桩间 土约承担了14%的上部总荷载；

第七章 杆上设备安装图

第七章 杆上设备安装图

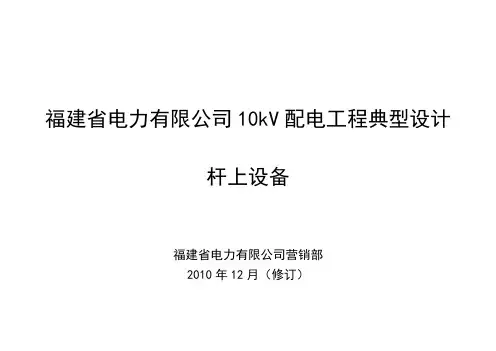

福建省电力有限公司10kV配电工程典型设计杆上设备福建省电力有限公司营销部2010年12月（修订）前言为进一步提高配网线路工程的标准化建设，加强业扩工程管理，统一建设标准，统一设备规范，明确建设工期，降低工程造价，方便设备招标，结合近年来我省输电线路抗冰防雷等最新研究成果及2010年配网灾后调研报告，针对新一轮农网改造，福建省电力公司营销部在国家电网公司66kV及以下输配电工程典型设计的指导下，在公司原有的配电典设基础上，整合省内各方面的资源，组织省内5家设计单位完成了福建省10kV配电工程典型设计修编工作。

本次典设修编涵盖配电线路、电气设备、电缆土建、配电站房等方面设计内容，充分借鉴主网“三通一标”的指导思想与建设经验，使典型设计系统化、集约化、差异化；从源头上将配电网现场规范化建设标准纳入设计；从设备配置，设计裕度，参数配合三方面控制工程造价；集中全省各地专家的智慧，将新设备、新技术纳入设计范围，更好地为配网建设与改造提供质量优异、价格合理的设计产品。

本次典设修编工作范围：单相变、三相变配电供电模式下的10kV及380/220V架空线路杆塔；杆上设备；低压接户线及配电表箱；电缆土建；配电站房。

其中架空线路部分共设置10AN、10BN、10CN、10DXN（单相变）、380/220V等5个杆塔模块、12个子模块及相应的工程设计案例及基础配置案例；杆上设备共设置单相变、三相变2种类别；低压接户线及配电表箱共设置单相电度表4种表位接线类别及三相电度表（带CT、不带CT）2种表位接线类别；电缆土建共设置三种敷设方式（直埋、排管、电缆沟）；配电站房共设置七种类别（10kV侧带计量、10kV侧不带计量、10kV侧带计量及0.4kV侧、10kV侧不带计量及0.4kV侧四种配电站房、10kV箱式变、配电箱、10kV户外环网柜）。

在具体的配电或业扩工程套用本图集时，仍需要委托有相应资质的设计单位承担工程设计，同时应与省公司印发的福建省农村配电网规划设计导则（试行）、中低压配电网建设改造技术导则、配电设备选型指导意见、配电现场规范化标识等现行规定配套使用，确保典型设计更加全面、有效地得到推广。

输电线路缺陷分类标准(基础)

输电线路缺陷分类标准(基础)

缺陷分类
一般 严重
危急
基础——杆塔基础
（十四）
缺陷描述
分类依据
缺陷分类
防洪设施破损，造成少量水土 流失；
一般
防洪设施倒 塌
防洪设施损坏，造成大量水土 流失；
防洪设施损毁，造成严重水土 流失，危及杆塔安全运 行；处于防洪区域内的杆塔未 采取防洪措施；基础不 均匀沉降或上拔。
严重 危急
Company
基础稳固受轻微影响
缺陷分类 一般
余土堆积
基础稳固受明显影响,对杆塔 倾斜、变形等造成影响
基础稳固受严重影响，造成杆 塔倾斜、变形等造成严重影响
严重 危急
基础——杆塔基础
（九）
缺陷描述
分类依据
缺陷分类
基础稳定受轻微影响
一般
基础保护范 基础稳定受明显影响 围内冲刷
基础稳定受严重影响，基础外 露、倾斜或位移
严重 危急
基础——拉线基础
（十）
缺陷描述
分类依据
缺陷分类
基础稳固受轻微影响
一般
边坡距离不 足
基础稳固受严重影响
严重不足，基础立柱外 露，倾斜
严重 危急
基础——拉线基础
（十一）
缺陷描述
分类依据
缺陷分类
拉线棒锈蚀不超过设计截面20%
一般
拉线棒锈 蚀
拉线棒锈蚀超过设计截面20%～25% 拉线棒锈蚀超过设计截面25%～30%
一般 严重
拉线棒锈蚀超过设计截面30%以上 严重
基础——拉线基础
基础——保护帽
（一）
缺陷描述
破损
散水度
渗水 出现裂缝 浇制不全
未浇制
分类依据
保护帽破损 表面无散水度或散水度不足（一

土的压缩性和地基沉降计算(第3章)(1)

土的压缩性和地基沉降计算(第3章)(1)

利用分层总和法计算时，假设条件： (1) 地基是均质的、各向同性的半无限大的、线性的 变形体； (2) 在压力作用下，地基不产生侧向变形，因此可采 用侧限条件下的压缩性指标。 为了弥补由于忽略地基土的侧向变形而对计算 结果造成的误差，通常取基底中心点下的附加应 力进行计算，以基底中点处的沉降代表基础的平 均沉降。
2µ 2 β = 1− 1− µ
一般 0 < µ < 0.5 硬土
β ≤1
软土
ES ≥ E0
E0 和 β E 较接近
E0 >> β ES
土的工程性质的分类
α1~ 2
＜ 0.1MPa-1 或 Es>15MPa ，属低压缩性
土； 0.1≤
α1~ 2
＜0.5MPa-1 或 4≤Es≤15MPa 时，
属中压缩性土；
附加应力系数面积 平均附加应力系数为 α
z A = ∫ Kdz p0 0
= α
Kdz ∫=
0
z
z
A p0 z
1 z A = S′= ∫ ε dz = σ z dz ∫ 0 Es 0 Es
z
_
上式表明z深度范围内附加应力系数K 的平均值，所以 α 称为 平均附加应力系数。 _ 几何意义：以z为高、 α p0 为底的矩形面积，是z深度内附 加应力分布曲线所包围的面积的等代面积。 地基沉降量的计算公式
z S ′ = α p0 Es
规范法的地基最终沉降量的计算公式如下：
p0 ψ s ∑ ( ziα i − zi −1α i −1 ) = = s ψ ss i =1 Esi
'
n
角点法
式中
s —按分层总和法计算的地基沉降量：

杆塔基础设计(第7章)(二)

杆塔基础设计(第7章)(二)
大偏心受拉构件大偏心受拉构件ccccmst计算截面的混凝土面积计算截面的混凝土面积ccm混凝土的弯曲抗压设计强度混凝土的弯曲抗压设计强度强度系数强度系数st钢筋的抗拉设计强度钢筋的抗拉设计强度圆形截面偏心受拉构件圆形截面偏心受拉构件纵向受拉钢筋中心至圆心的距离纵向受拉钢筋中心至圆心的距离小偏心受拉构件小偏心受拉构件可根据设计需要分别按考虑和不考虑塑性重分布二种情可根据设计需要分别按考虑和不考虑塑性重分布二种情况计算纵向受拉钢筋的截面积况计算纵向受拉钢筋的截面积1当不考虑纵向受拉钢筋应力重分布时当不考虑纵向受拉钢筋应力重分布时2当考虑纵向受拉钢筋应力重分布时当考虑纵向受拉钢筋应力重分布时偏心矩偏心矩作用于计算截面的弯矩作用于计算截面的弯矩三底脚螺栓的强度计算三底脚螺栓的强度计算一强度计算一强度计算承受纵向拉力的底脚螺栓当与纵向拉力呈对称布置承受纵向拉力的底脚螺栓当与纵向拉力呈对称布置单根截面的净面积单根截面的净面积可按下式计算可按下式计算snst作用于底脚螺栓的纵向拉力作用于底脚螺栓的纵向拉力一般指设计上拔力一般指设计上拔力底脚螺栓的根数底脚螺栓的根数底脚螺栓的容许拉应力底脚螺栓的容许拉应力对直接承受上拔力的底脚螺栓其直径不宜小于对直接承受上拔力的底脚螺栓其直径不宜小于m22m22二锚固措施二锚固措施c15c15及其以上强度等级混凝土中的底脚螺栓当其及其以上强度等级混凝土中的底脚螺栓当其间距间距不小于不小于级钢筋底脚螺栓的锚固长度级钢筋底脚螺栓的锚固长度小于小于25d25d光面螺栓直径光面螺栓直径下端并应设置下端并应设置固措施
aB 2 Wx = 6 Ba 2 Wy = 6
a
4 当 Pmin < 0 时，基础底面边缘的压应力为三角形分布， 其计算公式为
（1）当单向弯矩作用时，有
Pmax = 2⎡ ⎣ N + γ G (Q f + G ) ⎤ ⎦ Ca

杆塔复习

杆塔复习

第一章P3思考题1、何谓直线型杆塔、耐张型杆塔？直线型杆塔又称中间杆塔,在正常运行情况下,仅承受导地线.绝缘子和金具等垂直荷载以及横向水平风荷载,而不承受顺线路方向张力的杆塔.耐张型杆塔又称承力杆塔,除具有与直线杆塔同样荷载的承载能力外,还能承受更大的顺线路方向的拉力,以支持事故断线时产生纵向不平衡张力,或者承受因施工.检修是锚固导线和地线的顺线路方向荷载的杆塔.2、何谓耐张段？为什么要设置耐张段？两耐张杆塔间的线路部分称为耐张段. 耐张型杆塔采用耐张绝缘子串,在发生事故断线时,导线悬挂点不产生位移,以限制事故断线影响范围.第二章思考题P341.荷载如何分类？（1）随时间的变异分按作用在杆塔上的时间的变异可分为永久荷载.可变荷载.特殊荷载;（2）荷载作用方向分按荷载的作用方向分可分为垂直荷载.横向水平荷载.纵向水平荷载.（1）永久荷载：包括杆塔自重荷载、导线、地线、绝缘子、金具的重力及其他固定设备的重力，土压力和预应力等。

（2）可变荷载：包括风荷载、导线、地线和绝缘子上的覆冰荷载，导线地线张力、人工和工具等附加荷载，事故荷载、安装荷载和验算荷载等。

（3）特殊荷载：地震引起的地震荷载，以及在山区或特殊地形地段，由于不均匀结冰所引起的不平衡张力等荷载。

3.何谓杆塔横向水平荷载、纵向水平荷载，分别由哪些荷载产生？横向水平荷载:与横担方向平行的荷载;包括①导地线.绝缘子串和金具的风压.②杆塔塔身风载.③转角杆塔上导线及地线的角度力. 纵向水平荷载:垂直于横担方向的荷载;包括①导地线的不平衡张力,对无转角的杆塔不平衡张力为顺线路方向,对有转角的杆塔不平衡张力则与杆塔横担垂直.②导地线的断线张力和断导线时地线对杆塔产生的支持力.③安装导线时的紧线张力4.何谓角度荷载?转角杆塔及兼有小转角的直线型杆塔在进行荷载计算时,将水平张力分解成横向水平荷载,即为角度荷载.转角杆塔转角越大,角度荷载越大.5.何谓不平衡张力？什么情况下不平衡张力为零？不平衡张力主要有以下３个情况引起：各档档距相差比较大；相邻两基杆塔高差大；外力（冰、风等）荷载在各档的不均匀分布补：荷载标准值、材料强度标准值和荷载设计值、材料设计值分别用在什么地方？6.荷载的标准值和设计值分别用在什么情况下?荷载标准值用于变形和裂缝计算; 荷载设计值用于强度计算.习题P351题：方法参见例2－22题：方法参见例2－1第三章思考题P581.何谓呼称高度？呼称高度由哪些尺寸决定？杆塔下横担的下弦边缘到地面的垂直距离称为杆塔呼称高度;.呼称高度由悬垂绝缘子串的长度.导线的最大弧垂.导线到地面及被跨越物的安全距离.施工裕度决定2. 何谓经济呼称高度？经济档距？使得整个线路材料用量最少的最优高度称为经济呼称高度第四章思考题P843、环形截面钢筋混凝土构件中布有哪几种钢筋？分别起什么作用？一般如何布置？环形截面受弯构件布置有两种钢筋:纵向受力钢筋和螺旋筋;纵向钢筋是协助混凝土承受压力,减少构件的截面尺寸,承受可能产生的不太大的弯矩以及混凝土收缩及温度变形引起的拉应力,防止构件突然的脆性破坏.螺旋钢筋除用来防止在剪力和扭矩作用下发生破坏外,还起固定纵向受力钢筋的作用.纵向受力钢筋均匀分布在截面的圆周方向;螺旋筋沿柱高等距盘绕.3.材料强度标准值、材料强度设计值分别用于何种计算？4、下列符号分别表示什么？1.f tk抗拉强度标准值。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百分率为μ：
1）受力钢筋的焊接接头，受拉区μ不大于50％，受压区不限
制；
2）焊接骨架和焊接钢筋网的搭接接头百分率μ不大于50％；
3）绑扎骨架和绑扎钢筋网中钢筋的搭接接头，受拉区μ不大于 25％，受压区μ不大于50％，
影响混凝土强度等级的因素主要有水泥等级和水灰比、 龄期、 养护温度和湿度等有关。
例如，对于C20，
每立方米用料量：水：190kg; 水泥：404kg; 砂子：542kg; 石子：1264.2。
质量配合比 水：水泥：沙子：石子＝0.47：1：1.342：3.129
测量混凝土强度的仪器：回弹仪，混凝土强度检测仪（既可 以测量混凝土强度，又可以测量声速，对混凝土综合判定）。
无损检测
2 钢筋 （一） 钢筋分类
送电线路采用的钢筋混凝土基础，由于耐久性和受现场施工条 件限制，其截面尺寸均较大，计算所需的钢筋截面面积较小， 采用Ⅰ级～Ⅲ级钢筋就足以满足设计要求。
钢筋种类
Ⅰ级钢筋（3号钢） Ⅱ级钢筋（16锰） Ⅲ级钢筋（25锰硅）
符号
φ B C
钢筋设计强度及弹性模量（103kN/m2）
(a) 拉线杆塔基础
(b) 分开式铁塔基础
(c) 门型杆塔基础
图1 上拔下压基础
(a) 电杆基础
(b) 窄基铁塔基础
图2 倾覆基础
(c)宽基铁塔基础
（2）按施工特点分
Байду номын сангаас（a）装配式基础：
优点： 1 由于装配式基础的构件都是预制件，从而克服了施工季 节性的限制，也可以成规模加工，具有明显的经济效益。
图3 装配式基础 (a) 底脚直埋型 (b)人字型 (c)主材直插型
图4 装配式基础 (d) 直柱固结型 (e)直柱绞结型 (f)金属支架插型
图5 现场浇筑基础 (a) 直柱混凝土阶梯式基础 (b)直柱钢筋混凝土板
式基础 (c)斜柱钢筋混凝土板式基础
图6 岩石锚桩基础 (a) 直锚式基础 (b)承台式基础 (cd) 嵌固式基础
¾铁塔等高耸建筑均按地基变形设计；
¾铁塔等高耸建筑地基均应满足地基承载力计算要求；
¾经常受水平荷载的建筑物、山坡上构筑物尚应验算 稳定性；（包括上拔稳定性、倾覆稳定性等） ¾基坑工程应进行稳定性验算（边坡稳定性、重力式挡 土墙的整体稳定性、支护结构的稳定性等）； ¾地下水位较浅，有上浮问题，应验算抗浮。
二、杆塔基础的分类及其要求
钢筋混凝土电杆直接将电杆腿埋入地下，依靠基础保证电杆不下沉、 不倾覆；铁塔则借助于混凝土基础及底脚螺栓来固定，保证铁塔不 上拔、不下沉。
（一）基础分类：
（1）按基础抵抗力分
（a）上拔、下压类基础 ：带拉线杆塔的拉线基础、分开式铁塔基 础和门型杆塔基础； （b）倾覆类基础：此类基础主要承受倾覆力矩，属于此类基础的 杆塔有无拉线电杆基础、整体式铁塔基础和宽身铁塔的联合基础
受拉钢筋设计 强度fst
240
受压钢筋设计强 度fst
240
弹性模量Es 2.1×105
340
340
2.0×105
380
380
2.0×105
Ⅰ级钢筋（光滑圆钢）：一般用作箍筋；
Ⅱ级钢筋（光滑圆钢）：螺纹钢筋，一般用作抗拉筋；
Ⅲ级钢筋：特殊工程中采用。
钢筋的直径：6、6.5、8、10、12、14、16、18、20、22、25、28、32
混凝土灌注桩：低单桩、高单桩、低桩承台、高桩承台。
适用于地下水位高，易产生流砂现象的粘土地基。在洪水期间无 飘浮物危害的跨江河地段的杆塔，宜采用低单桩和低桩承台的灌 注桩基础。在洪水位高且有飘浮物危害的跨江河地段的杆塔，宜 采用高单桩和高桩承台的灌注桩基础。
（a） 低单桩
（b） 高单桩
（c） 低桩承台
采用符号C与立方体抗压强度标准值(以N/mm2；或 MPa)表示。
规范：标准试件在（20±2）℃的温度和相对湿度在90%以上的潮湿 空气或水中中养护28d，依照标准实验方法测得的具有95%保证率的 抗压强度作为混凝土强度等级. 《规范》规定，普通混凝土的强度有 十四等级 C15、C20、C25，C30，C35，C40，C45，C50，C55，C60， C65，C70，C75。，C80
2 使用装配式基础能够加快线路见数，缩短施工工期。
缺点：构件重搬运困难；金属构件耐腐蚀性能差，要求采取相应 的防护措施。
（b）现场浇筑基础：具有较强的抗上拔、下压能力，适用于施工 条件较好的大强度基础。
（c）桩基础：
输电线路中，当地基软弱土层较厚时，采用常规基础不能满足地 基变形、强度要求或采用桩基础明显时，可采用桩基础。桩基础 分为爆扩桩、岩石锚桩基础、混凝土灌注桩和钢筋混凝土预制桩。
B32@200 表示二级钢筋直径为32间距为200mm Ⅱ级钢筋
Ⅰ级钢筋
（二）钢筋接头
（1）钢筋接头宜采用焊接接头；
（2）绑扎骨架和绑扎钢筋网的受力钢筋，当接头用搭接而不加 焊接时，其搭接长度ld有专门的规定。但当受力钢筋直径 d>25mm时，不宜采用非焊接的搭接接头。
（3）受力钢筋接头的位置应相互错开，在任一搭接长度的区段 内，有钢筋接头的受力钢筋截面面积占受力钢筋总截面面积的
（3）设计跨江或位于洪泛区的基础，考虑河床冲刷作用，一般 将基础设计在常年洪水淹没区以外。
（4）在山坡上的杆塔，应考虑边坡稳定以及滚石或山洪冲刷的 可能，并采取防护措施。
1 混凝土强度等级：是指混凝土的抗压强度
100mm×100mm×100mm 150mm×150mm×150mm 200mm×200mm×200mm
第七章 铁塔基础设计
回顾
¾天然地基： 没有经过人为加固处理的地基 ¾人工地基： 需人工加固的软弱地基
¾ 浅基础：用一般方法、工艺施工 （基础埋深小于5m）
¾ 深基础：(桩基、沉井)，特殊工艺施工（基础埋深大于 5m）
天然地基 人工地基
浅基础 深基础
造价低 易施工 安全合理 技术先进
第1节 引言
一、铁塔基础设计规定
(二)对基础构造要求
（1）杆塔基础和拉线基础，一般采用钢筋混凝土基础和混凝土 基础，故称为钢筋混凝土和混凝土基础。现浇混凝土基础混凝 土的等级不低于C15；当采用 Ⅱ 、Ⅲ级钢筋或预制钢筋混凝土 构件时，混凝土强度等级不宜低于C20。
（2）埋设在土中的基础，其埋深应大于土冻结深度，并不应小 于0.6m。如钢筋混凝土电杆埋在易冻裂之处，地面以下杆段应 采取预制基础或将杆灌实。
