输电线路组成(杆塔)
1、与公路，铁路21.5m
2、电力线路10.5m（杆顶15m）
3、通航河流15m
极距22m
杆塔外形尺寸包含哪些因素？ 杆塔近距离航拍
杆塔一体化吊装
1. 确定杆塔高度 2. 确定导线间距离 3. 确定地线支架高度及地线水平距离 4. 确定杆塔横担尺寸
杆塔高度的确定
杆塔外形尺寸如图，主要包括杆塔呼称高度H、横担长度（即导线间的距离Dm）、上下 横担的垂直距离Dv、地线支架高度hb、双地线的地线挂点之间水平距离、电杆埋深h0、 杆塔总高
同塔并架多回路输电线路
单回输电线路存在的问题：
在经济发达且人口密集的地区，土地资源非常 稀缺，只建设单回输电线路已不能满足电力需 求。
同塔多回线路是提高线路走廊的输送能力的一 种有效手段；既能增加线路单位面积的输送容 量，增加电力输送量，又能降低综合造价。
在德国，政府规定凡新建线路必须同塔架设两 回以上。在高压超高压线路中，为同塔四回为 常规线路，最多六回，德国同塔多回线路已有 70多年的运行经验。在日本，110 kV及以上的 线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其余均为同塔架双回。目前，日本 同塔并架最多回路数为八回。在我国，随着电 网建设速度的加快，同塔多回路应用也比较普 遍，并逐渐成为一项成熟的技术。
1、地线支架高度hB
按下式计算：
hB hDB D B
式中 hDB－地线与导线间的 垂直投影距离；
λD－绝缘子串长度； λB－地线金具长度。
2、防雷保护角
地线与导线形成一夹角α，称防雷保护角《规程》 规定： 1. 对于单回路，330kV及以下线路的保护角不宜
大于15°，500kV～750kV线路的保护角不宜 大于10°； 2. 对于同塔双回或多回路，110kV线路的保护角 不宜大于10°，220kV及以上线路的保护角均 不宜大于0°； 3. 单地线线路不宜大于25°； 4. 对重覆冰线路的保护角可适当加大。
2、电力线路10.5m（杆顶15m）
3、通航河流15m
极距22m
杆塔外形尺寸包含哪些因素？ 杆塔近距离航拍
杆塔一体化吊装
1. 确定杆塔高度 2. 确定导线间距离 3. 确定地线支架高度及地线水平距离 4. 确定杆塔横担尺寸
杆塔高度的确定
杆塔外形尺寸如图，主要包括杆塔呼称高度H、横担长度（即导线间的距离Dm）、上下 横担的垂直距离Dv、地线支架高度hb、双地线的地线挂点之间水平距离、电杆埋深h0、 杆塔总高
同塔并架多回路输电线路
单回输电线路存在的问题：
在经济发达且人口密集的地区，土地资源非常 稀缺，只建设单回输电线路已不能满足电力需 求。
同塔多回线路是提高线路走廊的输送能力的一 种有效手段；既能增加线路单位面积的输送容 量，增加电力输送量，又能降低综合造价。
在德国，政府规定凡新建线路必须同塔架设两 回以上。在高压超高压线路中，为同塔四回为 常规线路，最多六回，德国同塔多回线路已有 70多年的运行经验。在日本，110 kV及以上的 线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其余均为同塔架双回。目前，日本 同塔并架最多回路数为八回。在我国，随着电 网建设速度的加快，同塔多回路应用也比较普 遍，并逐渐成为一项成熟的技术。
1、地线支架高度hB
按下式计算：
hB hDB D B
式中 hDB－地线与导线间的 垂直投影距离；
λD－绝缘子串长度； λB－地线金具长度。
2、防雷保护角
地线与导线形成一夹角α，称防雷保护角《规程》 规定： 1. 对于单回路，330kV及以下线路的保护角不宜
大于15°，500kV～750kV线路的保护角不宜 大于10°； 2. 对于同塔双回或多回路，110kV线路的保护角 不宜大于10°，220kV及以上线路的保护角均 不宜大于0°； 3. 单地线线路不宜大于25°； 4. 对重覆冰线路的保护角可适当加大。
输电杆塔及基础设计PPT课件
铁塔的组成
输电杆塔及基础设计
（二）铁塔型号编制规则
（1）电压等级 用数字表示：35、60、110、220……表示线路电 压等级为35KV、60KV、110KV、220KV……
输电杆塔及基础设计
（2）用途代号 用汉语拼音字母表示： Z — 直线铁塔 ZJ — 直线转角铁塔 N — 耐张铁塔 J — 转角铁塔 D — 终端铁塔 F — 分支铁塔 K — 跨越铁塔 H — 换位铁塔 （3）型式代号 用汉语拼音字母表示： S — 上字型铁塔 C — 叉骨型铁塔 Yu — 鱼叉型铁塔 V — V字型铁塔 G — 干字型铁塔 Y — 羊角型铁塔 B — 酒杯型铁塔 Me — 门型铁塔 Sz — 正伞型铁塔 SD — 倒伞型铁塔 W — 王字型铁塔
输电杆塔及基础设计
输电杆塔及基础设计
输电杆塔及基础设计
钢筋混凝土电杆的组成（一）
输电杆塔及基础设计
钢筋混凝土电杆的组成（二）
输电杆塔及基础设计
（二）混凝土电杆型号编制规则
直线单柱电杆及A型直线电杆
门型直线电杆
输电杆塔1） 分类代号（直线电杆无分类符号） N — 耐张电杆 F — 分支电杆 D — 终端电杆 5. 杆型形状 S — 上字型 M — 门型 A — A型 G — 鼓型 （2）横担型式 B — 不带避雷线变形横担 G — 不带避雷线固定横担 Bb — 带避雷线变形横担 B — 带避雷线固定横担 （3）转角度数 30°— 0°~ 30°转角 ； 60°— 30°~ 60°转 角 ； 90°— 60°~ 90°转角
输电杆塔及基础设计
第二节 杆塔分类
一 、按材料不同分类
分为钢筋混凝土电杆和铁塔两种。
输电杆塔及基础设计
1．钢筋混凝土电杆
输电杆塔及基础设计
受压基础可取基础边缘处最大地基土单位面积净反
力。
冲切承载力应满足以下公式：
Vc 0.7np ftbmh0
式中
np －受冲切承载力截面高度影响系数，
当h≤800mm时,取1.0； 当h≥2000mm时，取0.9，其间按线性内插法取用；
ft －混凝土抗拉强度设计值；
bm－冲切破坏锥体最不利一侧计算边长， 用下式计算
Asy
H xh1 nyex f y
②当有纵向水平力Hy作用时，与x轴平行的 单根钢筋截面面积为：
Asx
H yh1 nxey f y
③当有Hx与Hy同时作用时，四个角落处单 根钢筋截面为
Asy
1 ( Hxh1 H yh1 ) f y nyex nxey
（2）底板的配筋
当为刚性基础时，底板不需配筋
式中 A—带阴影线的梯形面积，
a1—梯形短边长，一般 和电杆腿直径相近， 即按电杆直径折算
A
1 4
(a2
a12 )
a1
D2
4
e—梯形面积形心点至计算截面Ⅰ－Ⅰ的距离
e 1 (a a1)(2a a1)
6
a a1
2.作用在在底盘上弯矩
将A 、 q、e代入上式得
M
q 24
b2a 6
（2）下压稳定验算
｝ P≤fa/γrf
Pmax＝σmax≤1.2fa/γrf
同时满足
式中 γrf—地基承载力调整系数，取γrf ＝0.75。
fa—修正后的地形时
(ex
a) 6
公式略
工程中设计受压基础时，一般不宜出现压应 力呈三角形分布，除非基础底宽受到限制时才采 用。
《杆塔基础设计》课件
《杆塔基础设计》 PPT课件
目录
• 杆塔基础设计概述 • 杆塔基础设计原理 • 杆塔基础设计方法 • 杆塔基础设计实例分析 • 杆塔基础设计优化建议 • 杆塔基础设计发展趋势与展望
01
杆塔基础设计概述
杆塔基础设计的概念
杆塔基础设计是指为确保杆塔的稳定性和安全性，根据地质勘察资料、杆塔型号 和负荷要求，对杆塔基础的结构形式、尺寸、材料和施工方法等进行的设计。
基础结构设计原理
基础结构形式选择
根据杆塔的类型、荷载和地质条件，选择合适的 基础结构形式。
基础尺寸确定
根据杆塔荷载和土壤承载能力，计算基础所需的 尺寸，确保杆塔的稳定支撑。
基础材料选择
根据地质条件、荷载要求和环境因素，选择合适 的基础材料，如混凝土、钢材等。
基础稳定性和安全性评估
基础稳定性分析
通过数值模拟和计算，评估杆塔基础的稳定性，确保在各种工况 下基础都能保持稳定。
修成本，提高供电可靠性。
不合理的基础设计可能导致杆塔 下沉、倾斜或滑移等现象，影响 线路的正常运行，甚至引发安全
事故。
杆塔基础设计的标准和规范
1
杆塔基础设计应遵循国家和行业的有关标准和规 范，如《架空送电线路基础设计技术规定》、《 电力线路设计规范》等。
2
这些标准和规范对杆塔基础设计的基本原则、设 计荷载、基础型式、构造要求等方面进行了明确 的规定和要求。
智能化设计技术的发展
技术发展
智能化设计技术是当前工程领域的研究热点之一，它通过引入人工智能、机器学习等技 术手段，实现杆塔基础设计的自动化和智能化。智能化设计技术能够提高设计效率、优
化设计方案，降低工程成本。
实践应用
目前，一些杆塔基础设计软件已经实现了智能化设计功能，能够自动完成设计方案的生 成和优化。通过实践应用，可以发现智能化设计技术在杆塔基础设计中具有广阔的应用
目录
• 杆塔基础设计概述 • 杆塔基础设计原理 • 杆塔基础设计方法 • 杆塔基础设计实例分析 • 杆塔基础设计优化建议 • 杆塔基础设计发展趋势与展望
01
杆塔基础设计概述
杆塔基础设计的概念
杆塔基础设计是指为确保杆塔的稳定性和安全性，根据地质勘察资料、杆塔型号 和负荷要求，对杆塔基础的结构形式、尺寸、材料和施工方法等进行的设计。
基础结构设计原理
基础结构形式选择
根据杆塔的类型、荷载和地质条件，选择合适的 基础结构形式。
基础尺寸确定
根据杆塔荷载和土壤承载能力，计算基础所需的 尺寸，确保杆塔的稳定支撑。
基础材料选择
根据地质条件、荷载要求和环境因素，选择合适 的基础材料，如混凝土、钢材等。
基础稳定性和安全性评估
基础稳定性分析
通过数值模拟和计算，评估杆塔基础的稳定性，确保在各种工况 下基础都能保持稳定。
修成本，提高供电可靠性。
不合理的基础设计可能导致杆塔 下沉、倾斜或滑移等现象，影响 线路的正常运行，甚至引发安全
事故。
杆塔基础设计的标准和规范
1
杆塔基础设计应遵循国家和行业的有关标准和规 范，如《架空送电线路基础设计技术规定》、《 电力线路设计规范》等。
2
这些标准和规范对杆塔基础设计的基本原则、设 计荷载、基础型式、构造要求等方面进行了明确 的规定和要求。
智能化设计技术的发展
技术发展
智能化设计技术是当前工程领域的研究热点之一，它通过引入人工智能、机器学习等技 术手段，实现杆塔基础设计的自动化和智能化。智能化设计技术能够提高设计效率、优
化设计方案，降低工程成本。
实践应用
目前，一些杆塔基础设计软件已经实现了智能化设计功能，能够自动完成设计方案的生 成和优化。通过实践应用，可以发现智能化设计技术在杆塔基础设计中具有广阔的应用
输电线路设计—杆塔设计
输电线路设计 杆塔设计
➢ 1、杆塔型式 ➢ 2、杆塔荷载 ➢ 3、杆塔材料与构件形式 ➢ 4、铁塔的基本计算方法 介绍 ➢ 5、铁塔的变形 ➢ 6、铁塔图纸识图 ➢ 7、标准设计图纸的应用
1、杆塔型式
按照杆塔的构件材料分类
A 钢筋混凝土电杆
B 铁塔 拉线铁塔 自立式铁塔 钢管杆
杆塔按其受力性质
N/m·mm2； S—导线或避雷线截面，mm2； —垂直档距，m； Gj—绝缘子串总重量，N。
2）水平荷载—杆塔风压荷载
当风向与线路方向垂直时，杆塔风压荷载按下式计算
Pp
CF v 2 1.63
式中Pp—风向与线路方向垂直时的杆或塔身风压，N； v—设计风速，m/s； C—风载体形系数，对环形截面电杆取0.6，矩形截面
模块划分及命名规定
模块划分及命名规定
典型图
典型图
典型图
典型图
两相导线水平排列其线间距离的确定
在正常运行电压气象条件下，由于风荷的作用，使整个档距导 线发生摇摆，档距中央的导线摆动的幅度最大。当导线发生不 同步摇摆时， 档距中央导线部分接近，会导 致线间空气间隙击穿，从而发 生线间闪络。为此，规程中指 出：导线的水平线间距离，可 根据运行经验确定。1000m以 下的档距可按下式计算。
杆取1.4，角钢铁塔取1.4（1+η），圆钢铁塔取1.2（1＋η）； F—风压方向杆、塔身侧面构件的投影面积m2； η—空间桁架背面的风压荷载降低系数，其值见教材表
4—10所示。
2）水平荷载—导线、避雷线的风压荷载
P
gSlh
cos2
2
pj
式中 m；
P—导线或避雷线的风压荷载，N， θ—线路转角（°）； g—导线或避雷线的风压比载，N/m·mm2； lh—水平档距（断线时，断线相计算水平档距取/2），
➢ 1、杆塔型式 ➢ 2、杆塔荷载 ➢ 3、杆塔材料与构件形式 ➢ 4、铁塔的基本计算方法 介绍 ➢ 5、铁塔的变形 ➢ 6、铁塔图纸识图 ➢ 7、标准设计图纸的应用
1、杆塔型式
按照杆塔的构件材料分类
A 钢筋混凝土电杆
B 铁塔 拉线铁塔 自立式铁塔 钢管杆
杆塔按其受力性质
N/m·mm2； S—导线或避雷线截面，mm2； —垂直档距，m； Gj—绝缘子串总重量，N。
2）水平荷载—杆塔风压荷载
当风向与线路方向垂直时，杆塔风压荷载按下式计算
Pp
CF v 2 1.63
式中Pp—风向与线路方向垂直时的杆或塔身风压，N； v—设计风速，m/s； C—风载体形系数，对环形截面电杆取0.6，矩形截面
模块划分及命名规定
模块划分及命名规定
典型图
典型图
典型图
典型图
两相导线水平排列其线间距离的确定
在正常运行电压气象条件下，由于风荷的作用，使整个档距导 线发生摇摆，档距中央的导线摆动的幅度最大。当导线发生不 同步摇摆时， 档距中央导线部分接近，会导 致线间空气间隙击穿，从而发 生线间闪络。为此，规程中指 出：导线的水平线间距离，可 根据运行经验确定。1000m以 下的档距可按下式计算。
杆取1.4，角钢铁塔取1.4（1+η），圆钢铁塔取1.2（1＋η）； F—风压方向杆、塔身侧面构件的投影面积m2； η—空间桁架背面的风压荷载降低系数，其值见教材表
4—10所示。
2）水平荷载—导线、避雷线的风压荷载
P
gSlh
cos2
2
pj
式中 m；
P—导线或避雷线的风压荷载，N， θ—线路转角（°）； g—导线或避雷线的风压比载，N/m·mm2； lh—水平档距（断线时，断线相计算水平档距取/2），

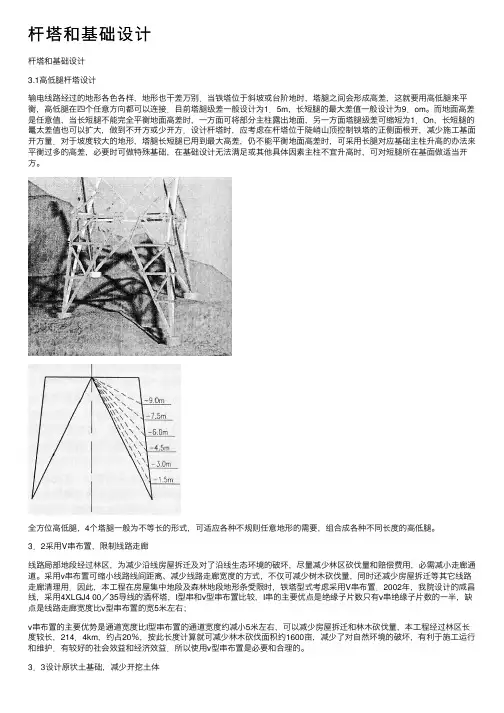

杆塔和基础设计
杆塔和基础设计杆塔和基础设计3.1⾼低腿杆塔设计输电线路经过的地形各⾊各样，地形也⼲差万别．当铁塔位于斜坡或台阶地时，塔腿之间会形成⾼差，这就要⽤⾼低腿来平衡，⾼低腿在四个任意⽅向都可以连接．⽬前塔腿级差⼀般设计为1．5m，长短腿的最⼤差值⼀般设计为9．om。
⽽地⾯⾼差是任意值，当长短腿不能完全平衡地⾯⾼差时，⼀⽅⾯可将部分主柱露出地⾯，另⼀⽅⾯塔腿级差可缩短为1．On，长短腿的鼍太差值也可以扩⼤，做到不开⽅或少开⽅．设计杆塔时，应考虑在杆塔位于陡峭⼭顶控制铁塔的正侧⾯根开，减少施⼯基⾯开⽅量．对于坡度较⼤的地形，塔腿长短腿已⽤到最⼤⾼差，仍不能平衡地⾯⾼差时，可采⽤长腿对应基础主柱升⾼的办法来平衡过多的⾼差，必要时可做特殊基础，在基础设计⽆法满⾜或其他具体因素主柱不宜升⾼时，可对短腿所在基⾯做适当开⽅。
全⽅位⾼低腿，4个塔腿⼀般为不等长的形式，可适应各种不规则任意地形的需要，组合成各种不同长度的⾼低腿。
3．2采⽤V串布置，限制线路⾛廊线路局部地段经过林区，为减少沿线房屋拆迁及对了沿线⽣态环境的破坏，尽量减少林区砍伐量和赔偿费⽤，必需减⼩⾛廊通道。
采⽤v串布置可缩⼩线路线间距离、减少线路⾛廊宽度的⽅式，不仅可减少树⽊砍伐量，同时还减少房屋拆迁等其它线路⾛廊清理⽤．因此，本⼯程在房屋集中地段及森林地段地形条受限时，铁塔型式考虑采⽤V串布置．2002年，我院设计的咸昌线，采⽤4XLGJ4 00／35导线的酒杯塔，I型串和v型串布置⽐较，I串的主要优点是绝缘⼦⽚数只有v串绝缘⼦⽚数的⼀半，缺点是线路⾛廊宽度⽐v型串布置的宽5⽶左右；v串布置的主要优势是通道宽度⽐I型串布置的通道宽度约减⼩5⽶左右，可以减少房屋拆迁和林⽊砍伐量，本⼯程经过林区长度较长，214．4km，约占20％，按此长度计算就可减少林⽊砍伐⾯积约1600亩，减少了对⾃然环境的破坏，有利于施⼯运⾏和维护．有较好的社会效益和经济效益．所以使⽤v型串布置是必要和合理的。
架空输电线路基本组成图文详解
架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。
本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。
1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。
图中钢筋混凝⼟部分属于铁塔基础。
▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。
图中红⽩相间的圆钢属于杆塔地脚螺栓。
▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。
▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。
▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。
图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。
▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。
▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。
▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。
▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。
▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。
▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。
架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。
▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。
图中圆钢部分属于接地装置⼀部分。
▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。

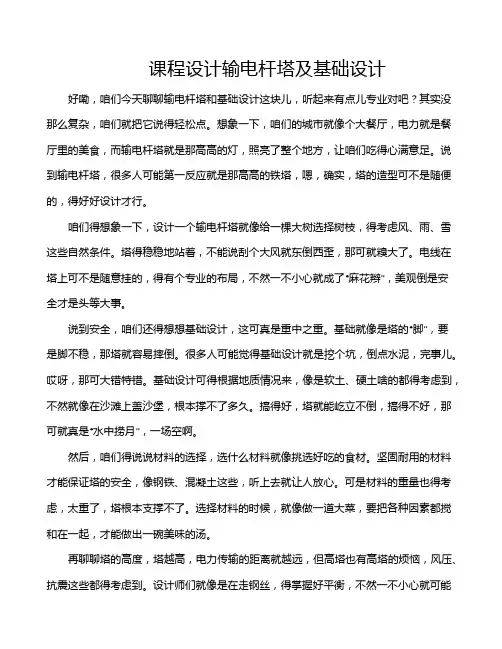

课程设计输电杆塔及基础设计
课程设计输电杆塔及基础设计好嘞，咱们今天聊聊输电杆塔和基础设计这块儿，听起来有点儿专业对吧？其实没那么复杂，咱们就把它说得轻松点。
想象一下，咱们的城市就像个大餐厅，电力就是餐厅里的美食，而输电杆塔就是那高高的灯，照亮了整个地方，让咱们吃得心满意足。
说到输电杆塔，很多人可能第一反应就是那高高的铁塔，嗯，确实，塔的造型可不是随便的，得好好设计才行。
咱们得想象一下，设计一个输电杆塔就像给一棵大树选择树枝，得考虑风、雨、雪这些自然条件。
塔得稳稳地站着，不能说刮个大风就东倒西歪，那可就糗大了。
电线在塔上可不是随意挂的，得有个专业的布局，不然一不小心就成了“麻花辫”，美观倒是安全才是头等大事。
说到安全，咱们还得想想基础设计，这可真是重中之重。
基础就像是塔的“脚”，要是脚不稳，那塔就容易摔倒。
很多人可能觉得基础设计就是挖个坑，倒点水泥，完事儿。
哎呀，那可大错特错。
基础设计可得根据地质情况来，像是软土、硬土啥的都得考虑到，不然就像在沙滩上盖沙堡，根本撑不了多久。
搞得好，塔就能屹立不倒，搞得不好，那可就真是“水中捞月”，一场空啊。
然后，咱们得说说材料的选择，选什么材料就像挑选好吃的食材。
坚固耐用的材料才能保证塔的安全，像钢铁、混凝土这些，听上去就让人放心。
可是材料的重量也得考虑，太重了，塔根本支撑不了。
选择材料的时候，就像做一道大菜，要把各种因素都搅和在一起，才能做出一碗美味的汤。
再聊聊塔的高度，塔越高，电力传输的距离就越远，但高塔也有高塔的烦恼，风压、抗震这些都得考虑到。
设计师们就像是在走钢丝，得掌握好平衡，不然一不小心就可能“跌个粉碎”。
设计过程中，得多做一些模拟测试，像是给塔穿上“防护服”，确保它在各种情况下都能“安然无恙”。
咱们也得想到美观问题，谁说实用就不能好看呢？一个漂亮的输电杆塔，站在那儿就像一位威风凛凛的骑士，既有气势又能给人一种亲切感。
设计师们在这方面可是煞费苦心，得让塔和周围环境融为一体，像是和谐的乐队，大家一起演奏出美妙的旋律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选ppt
输电杆塔及基础设6计
缺点：自重大，运输不方便 又可分为：
（1）普通钢筋混凝土电杆 （2）预应力混凝土电杆：预应力混凝土电杆具有节约 钢材、自重轻、抗裂性好等优点，它将取代普通钢筋混凝 土电杆。
（3）薄壁钢管混凝土电杆（简称钢管混凝土电杆）
钢管混凝土电杆具有体积小、承载能力高、刚度大、 具有良好的塑性和韧性、抗震性能好、耐疲劳、结构连 接简单等优点。因此综合经济效益非常显著，在城市电 网中已被采用。
管铁塔的空气动力性能好，截面力学特性及承载能
力优于角钢铁塔，但加工工艺复杂，因而造价高于
角钢铁塔。
精选ppt
输电杆塔及基础设16计
铁塔的精组选p成pt
输电杆塔及基础设17计
（二）铁塔型号编制规则
（1）电压等级 用数字表示：35、60、110、220……表示线路 电压等级为35KV、60KV、110KV、220KV……
力线路，且一般不设拉线，所以在线路施工及运行中，要 严格控制导地线的应力，防止杆塔过载造成事故。
要求； (3)易实现多回路，从而大大减少城市走廊的拥挤对输
电线路的限制； (4)不用打拉线，占地面积小，减少占用城市走廊； (5)钢管杆可以实现全镀锌，使用寿命长； (6)造型美观，利于城镇规划和建设，美化环境； (7)多边形截面钢管杆采用套接方式，安装方便。
精选ppt
输电杆塔及基础设23计
缺点： 钢管杆造价较高。为降低造价，钢管杆常使用于小应
精选ppt
输电杆塔及基础设18计
（2）用途代号
用汉语拼音字母表示：
Z — 直线铁塔 ZJ — 直线转角铁塔 N — 耐张铁塔
J — 转角铁塔 D — 终端铁塔
F — 分支铁塔
K — 跨越铁塔 H — 换位铁塔
（3）型式代号
用汉语拼音字母表示：
S — 上字型铁塔 C — 叉骨型铁塔 M — 猫头型铁塔
平时成绩30分. 考试成绩70分.
精选ppt
输电杆塔及基础设4计
第二节 杆塔分类
一 、按材料不同分类
分为钢筋混凝土电杆和铁塔两种。
精选ppt
输电杆塔及基础设5计
1．钢筋混凝土电杆
（一）特点 用钢筋和混凝土两种材料组成
优点：耐久性好、运行维护方便、节约钢材 等。在我国平原和运输条件好的地区得到了广 泛地应用。山区配电网也有使用。
Yu — 鱼叉型铁塔 V — V字型铁塔 J — 三角型铁塔 G — 干字型铁塔 Y — 羊角型铁塔 Q — 桥型铁塔
B — 酒杯型铁塔 Me — 门型铁塔 Gu — 鼓型铁塔
Байду номын сангаас
Sz — 正伞型铁塔 SD — 倒伞型铁塔 T — 田字型铁塔
W — 王字型铁塔
精选ppt
输电杆塔及基础设19计
精选ppt
精选ppt
输电杆塔及基础设15计
2．铁塔
（一）特点
铁塔是采用型钢制成的钢结构件
优点：强度高、制造方便，在受力较大的耐张
杆塔、转角杆塔、跨越杆塔和500kV以上线路及运 输和施工条件困难的山区线路部分或全部采用铁塔。
国内外铁塔大多采用热轧等边角钢制造，螺栓连接
组装的空间桁架结构。
缺点：造价较高
近年来，钢管铁塔也开始在分线路中采用。钢
不同基础的稳定计算。
二、学习本课程主要内容
1、杆塔的各种类型、结构特点以及优缺
点和选用原则；
2、杆塔的荷载分析计算 精选ppt
输电杆塔及基础设3计
3、杆塔尺寸确定和验算 4、杆塔的强度校核 5、杆塔基础的设计计算和稳定计算
三、先修课程
材料力学 钢结构 钢筋砼 架空输电线路设计 土力学
四、成绩评定？
输电杆塔及基础设20计
精选ppt
输电杆塔及基础设21计
（4）组立方式代号
拉线铁塔用L表示，自立式铁塔则不用任何符号表示。
（5）设计代号（即荷载级别）
用数字作下标表示：1、2、3……表示同型号的铁塔设计
为第一级荷载、第二级荷载、第三级荷载……。
如果有度数，则是表示：30°— 0°~ 30°转
角 ； 60°— 30°~ 60°转角 ； 90°— 60°~
输电杆塔及基础设计
精选ppt
输电杆塔及基础设1计
第一章 绪论
第一节 概述 第二节 杆塔分类
精选ppt
输电杆塔及基础设2计
第一节 概述
一、学习本课程的目的
学习本课程后，达到能对钢筋混凝土电杆、各
种铁塔进行受力分析；掌握结构构件的强度计算，
能合理应用各种杆塔(包括不同杆塔类型的应用,杆 塔尺寸的确定或验算)；能达到对杆塔事故进行分 析处理；掌握杆塔基础设计（结构、强度）和各类
精选ppt
输电杆塔及基础设14计
（4）分级 （a） 门型直线电杆：1—适用于LGJ—150型；2— 适用于LGJ—70型。 （b） 其他杆型：1—适用于LGJ—70、LGJ—95型； 2—适用于LGJ—120、LGJ—150型。
例如：60NA3018—30°—1电杆表示60KV，A型耐 张电杆，300mm等径，全高18m， 0°~30°范 围转角，适用于LGJ—70、LGJ—95型导线。
90°转角
（6）呼称高度
呼称高度用数字表示最低一个横担到地面的高度。
（7）铁塔型号表示方法示例
220ZBT1-33
上例中表示，该塔为220kV直线酒杯型自立铁塔，
第一级呼称高33m。 精选ppt
输电杆塔及基础设22计
3、钢管杆
钢管杆与水泥电杆、普通铁塔相比，具有以下几个优
点： (1)强度高，为安全运行提供了有力保证； (2)可以设计较高的杆塔，以满足跨越人行道、树木的
耐张型电杆
精选ppt
输电杆塔及基础设13计
（1） 分类代号（直线电杆无分类符号） N — 耐张电杆 F — 分支电杆 D — 终端电杆 5. 杆型形状 S — 上字型 M — 门型 A — A型 G — 鼓型 （2）横担型式 B — 不带避雷线变形横担 G — 不带避雷线固定横担 Bb — 带避雷线变形横担 B — 带避雷线固定横担 （3）转角度数 30°— 0°~ 30°转角 ； 60°— 30°~ 60°转 角 ； 90°— 60°~ 90°转角
精选ppt
输电杆塔及基础设7计
精选ppt
输电杆塔及基础设8计
精选ppt
输电杆塔及基础设9计
钢筋混凝土电杆的组成（一）
精选ppt
输电杆塔及基础设10计
钢筋混凝土电杆的组成（二）
精选ppt
输电杆塔及基础设11计
（二）混凝土电杆型号编制规则
直线单柱电杆及A型直线电杆
门型直线电杆
精选ppt
输电杆塔及基础设12计
