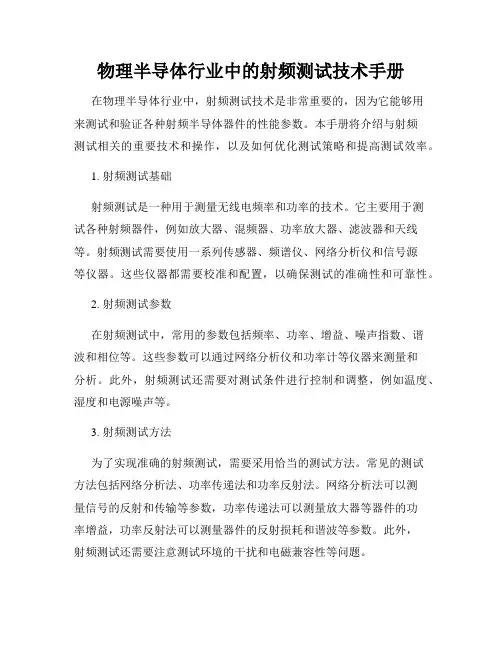

物理半导体行业中的射频测试技术手册在物理半导体行业中，射频测试技术是非常重要的，因为它能够用来测试和验证各种射频半导体器件的性能参数。
本手册将介绍与射频测试相关的重要技术和操作，以及如何优化测试策略和提高测试效率。
1. 射频测试基础射频测试是一种用于测量无线电频率和功率的技术。
它主要用于测试各种射频器件，例如放大器、混频器、功率放大器、滤波器和天线等。
射频测试需要使用一系列传感器、频谱仪、网络分析仪和信号源等仪器。
这些仪器都需要校准和配置，以确保测试的准确性和可靠性。
2. 射频测试参数在射频测试中，常用的参数包括频率、功率、增益、噪声指数、谐波和相位等。
这些参数可以通过网络分析仪和功率计等仪器来测量和分析。
此外，射频测试还需要对测试条件进行控制和调整，例如温度、湿度和电源噪声等。
3. 射频测试方法为了实现准确的射频测试，需要采用恰当的测试方法。
常见的测试方法包括网络分析法、功率传递法和功率反射法。
网络分析法可以测量信号的反射和传输等参数，功率传递法可以测量放大器等器件的功率增益，功率反射法可以测量器件的反射损耗和谐波等参数。
此外，射频测试还需要注意测试环境的干扰和电磁兼容性等问题。
4. 射频测试优化为了提高测试效率和准确性，需要进行射频测试优化。
优化的策略包括选择合适的测试环境、调整测试仪器的设置和校准、选择适当的测试方法和条件、以及使用自动化测试系统等。
此外，还需要进行数据分析和反馈，以指导测试策略的改进和优化。
结语射频测试是物理半导体行业中非常重要的一项技术，它可以帮助我们测量和分析各种射频器件的性能参数。
本手册提供了射频测试的基础知识、常用参数和方法，以及优化测试策略和提高测试效率的方法。
希望这些内容能够帮助您更好地理解射频测试技术，并在工作中取得更好的成果。

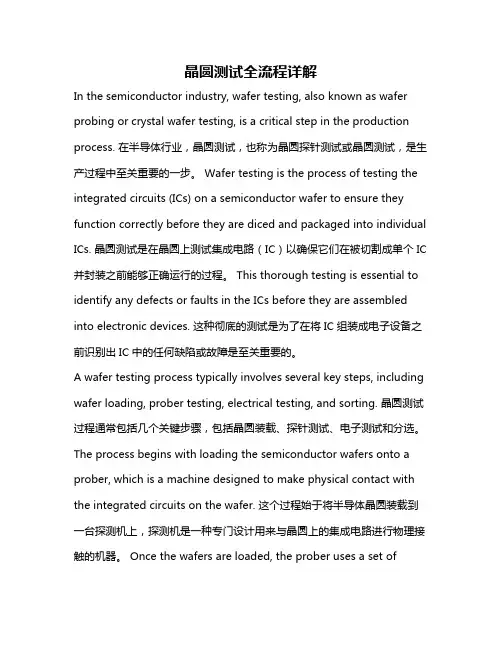

晶圆测试全流程详解In the semiconductor industry, wafer testing, also known as wafer probing or crystal wafer testing, is a critical step in the production process. 在半导体行业，晶圆测试，也称为晶圆探针测试或晶圆测试，是生产过程中至关重要的一步。
Wafer testing is the process of testing the integrated circuits (ICs) on a semiconductor wafer to ensure they function correctly before they are diced and packaged into individual ICs. 晶圆测试是在晶圆上测试集成电路（IC）以确保它们在被切割成单个IC 并封装之前能够正确运行的过程。
This thorough testing is essential to identify any defects or faults in the ICs before they are assembled into electronic devices. 这种彻底的测试是为了在将IC组装成电子设备之前识别出IC中的任何缺陷或故障是至关重要的。
A wafer testing process typically involves several key steps, including wafer loading, prober testing, electrical testing, and sorting. 晶圆测试过程通常包括几个关键步骤，包括晶圆装载、探针测试、电子测试和分选。
The process begins with loading the semiconductor wafers onto a prober, which is a machine designed to make physical contact with the integrated circuits on the wafer. 这个过程始于将半导体晶圆装载到一台探测机上，探测机是一种专门设计用来与晶圆上的集成电路进行物理接触的机器。

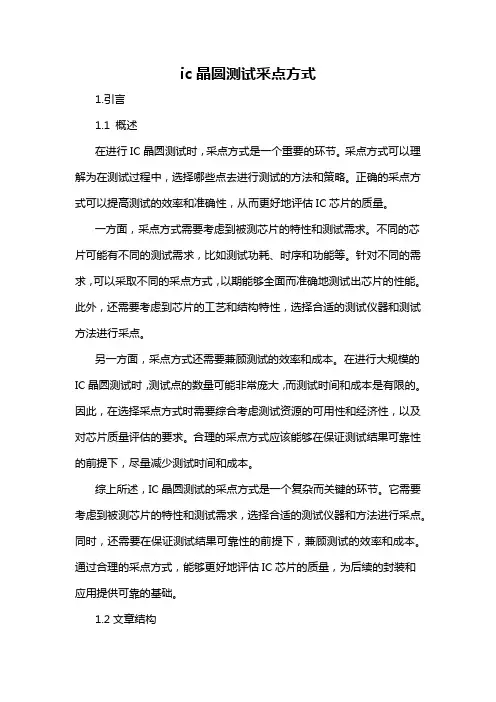

ic晶圆测试采点方式1.引言1.1 概述在进行IC晶圆测试时，采点方式是一个重要的环节。
采点方式可以理解为在测试过程中，选择哪些点去进行测试的方法和策略。
正确的采点方式可以提高测试的效率和准确性，从而更好地评估IC芯片的质量。
一方面，采点方式需要考虑到被测芯片的特性和测试需求。
不同的芯片可能有不同的测试需求，比如测试功耗、时序和功能等。
针对不同的需求，可以采取不同的采点方式，以期能够全面而准确地测试出芯片的性能。
此外，还需要考虑到芯片的工艺和结构特性，选择合适的测试仪器和测试方法进行采点。
另一方面，采点方式还需要兼顾测试的效率和成本。
在进行大规模的IC晶圆测试时，测试点的数量可能非常庞大，而测试时间和成本是有限的。
因此，在选择采点方式时需要综合考虑测试资源的可用性和经济性，以及对芯片质量评估的要求。
合理的采点方式应该能够在保证测试结果可靠性的前提下，尽量减少测试时间和成本。
综上所述，IC晶圆测试的采点方式是一个复杂而关键的环节。
它需要考虑到被测芯片的特性和测试需求，选择合适的测试仪器和方法进行采点。
同时，还需要在保证测试结果可靠性的前提下，兼顾测试的效率和成本。
通过合理的采点方式，能够更好地评估IC芯片的质量，为后续的封装和应用提供可靠的基础。
1.2文章结构文章结构部分的内容：在本文中，将对IC晶圆测试的采点方式进行详细阐述。
首先，我们将介绍IC晶圆测试的概述，包括测试的目的和意义。
其次，我们将给出本文的文章结构和组织方式，以便读者能够清晰地理解和掌握整个文章的内容。
最后，我们将明确本文的目的，即通过对IC晶圆测试采点方式的探讨，提供给读者有关该领域的全面和深入的知识。
通过本文的阅读，读者将能够了解到IC晶圆测试采点方式的各种方法和技术，并能够根据实际情况选择最适合的方式来进行测试。
接下来的文章内容将详细介绍两种常用的采点方式，并对其原理和特点进行深入分析和比较。
结合实际案例，我们将给出具体的应用场景和建议，以帮助读者更好地理解和应用所学知识。

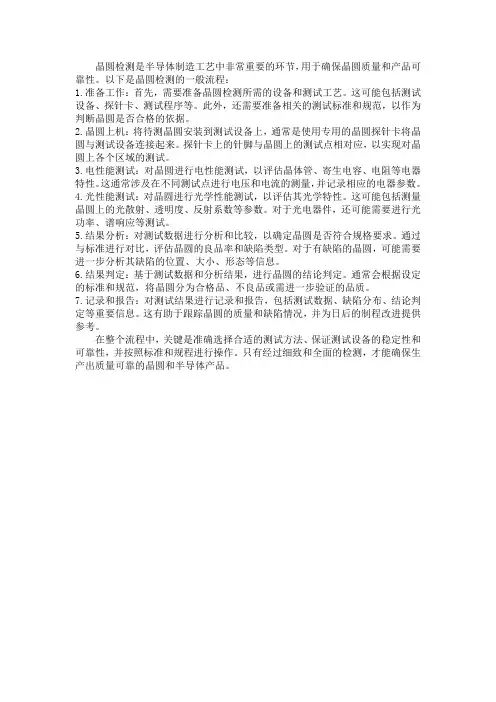

晶圆检测是半导体制造工艺中非常重要的环节，用于确保晶圆质量和产品可靠性。
以下是晶圆检测的一般流程：1.准备工作：首先，需要准备晶圆检测所需的设备和测试工艺。
这可能包括测试设备、探针卡、测试程序等。
此外，还需要准备相关的测试标准和规范，以作为判断晶圆是否合格的依据。
2.晶圆上机：将待测晶圆安装到测试设备上，通常是使用专用的晶圆探针卡将晶圆与测试设备连接起来。
探针卡上的针脚与晶圆上的测试点相对应，以实现对晶圆上各个区域的测试。
3.电性能测试：对晶圆进行电性能测试，以评估晶体管、寄生电容、电阻等电器特性。
这通常涉及在不同测试点进行电压和电流的测量，并记录相应的电器参数。
4.光性能测试：对晶圆进行光学性能测试，以评估其光学特性。
这可能包括测量晶圆上的光散射、透明度、反射系数等参数。
对于光电器件，还可能需要进行光功率、谱响应等测试。
5.结果分析：对测试数据进行分析和比较，以确定晶圆是否符合规格要求。
通过与标准进行对比，评估晶圆的良品率和缺陷类型。
对于有缺陷的晶圆，可能需要进一步分析其缺陷的位置、大小、形态等信息。
6.结果判定：基于测试数据和分析结果，进行晶圆的结论判定。
通常会根据设定的标准和规范，将晶圆分为合格品、不良品或需进一步验证的品质。
7.记录和报告：对测试结果进行记录和报告，包括测试数据、缺陷分布、结论判定等重要信息。
这有助于跟踪晶圆的质量和缺陷情况，并为日后的制程改进提供参考。
在整个流程中，关键是准确选择合适的测试方法、保证测试设备的稳定性和可靠性，并按照标准和规程进行操作。
只有经过细致和全面的检测，才能确保生产出质量可靠的晶圆和半导体产品。

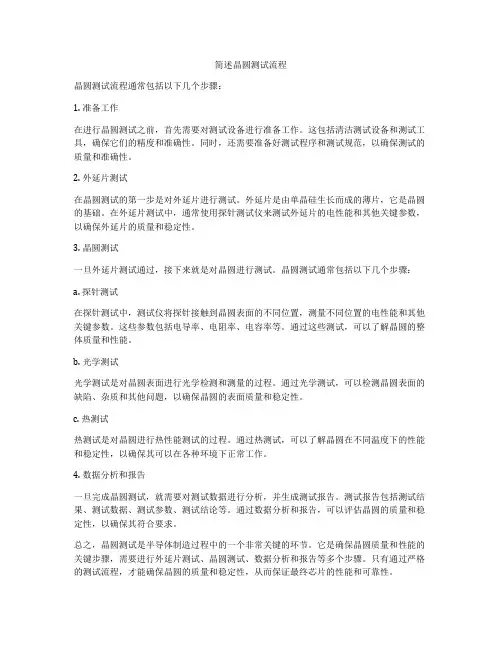

简述晶圆测试流程晶圆测试流程通常包括以下几个步骤：1. 准备工作在进行晶圆测试之前，首先需要对测试设备进行准备工作。
这包括清洁测试设备和测试工具，确保它们的精度和准确性。
同时，还需要准备好测试程序和测试规范，以确保测试的质量和准确性。
2. 外延片测试在晶圆测试的第一步是对外延片进行测试。
外延片是由单晶硅生长而成的薄片，它是晶圆的基础。
在外延片测试中，通常使用探针测试仪来测试外延片的电性能和其他关键参数，以确保外延片的质量和稳定性。
3. 晶圆测试一旦外延片测试通过，接下来就是对晶圆进行测试。
晶圆测试通常包括以下几个步骤：a. 探针测试在探针测试中，测试仪将探针接触到晶圆表面的不同位置，测量不同位置的电性能和其他关键参数。
这些参数包括电导率、电阻率、电容率等。
通过这些测试，可以了解晶圆的整体质量和性能。
b. 光学测试光学测试是对晶圆表面进行光学检测和测量的过程。
通过光学测试，可以检测晶圆表面的缺陷、杂质和其他问题，以确保晶圆的表面质量和稳定性。
c. 热测试热测试是对晶圆进行热性能测试的过程。
通过热测试，可以了解晶圆在不同温度下的性能和稳定性，以确保其可以在各种环境下正常工作。
4. 数据分析和报告一旦完成晶圆测试，就需要对测试数据进行分析，并生成测试报告。
测试报告包括测试结果、测试数据、测试参数、测试结论等。
通过数据分析和报告，可以评估晶圆的质量和稳定性，以确保其符合要求。
总之，晶圆测试是半导体制造过程中的一个非常关键的环节。
它是确保晶圆质量和性能的关键步骤，需要进行外延片测试、晶圆测试、数据分析和报告等多个步骤。
只有通过严格的测试流程，才能确保晶圆的质量和稳定性，从而保证最终芯片的性能和可靠性。

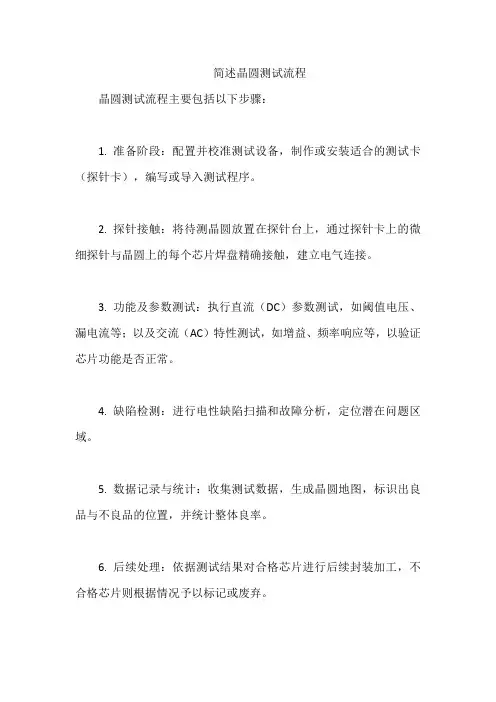

简述晶圆测试流程
晶圆测试流程主要包括以下步骤：
1. 准备阶段：配置并校准测试设备，制作或安装适合的测试卡（探针卡），编写或导入测试程序。
2. 探针接触：将待测晶圆放置在探针台上，通过探针卡上的微细探针与晶圆上的每个芯片焊盘精确接触，建立电气连接。
3. 功能及参数测试：执行直流（DC）参数测试，如阈值电压、漏电流等；以及交流（AC）特性测试，如增益、频率响应等，以验证芯片功能是否正常。
4. 缺陷检测：进行电性缺陷扫描和故障分析，定位潜在问题区域。
5. 数据记录与统计：收集测试数据，生成晶圆地图，标识出良品与不良品的位置，并统计整体良率。
6. 后续处理：依据测试结果对合格芯片进行后续封装加工，不合格芯片则根据情况予以标记或废弃。

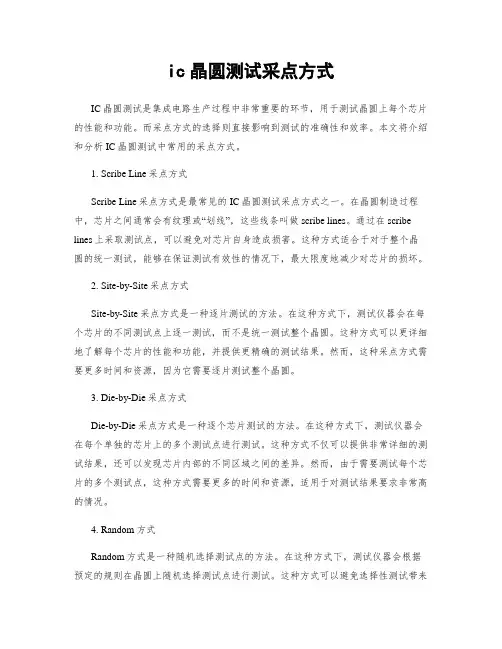

ic晶圆测试采点方式IC晶圆测试是集成电路生产过程中非常重要的环节，用于测试晶圆上每个芯片的性能和功能。
而采点方式的选择则直接影响到测试的准确性和效率。
本文将介绍和分析IC晶圆测试中常用的采点方式。
1. Scribe Line采点方式Scribe Line采点方式是最常见的IC晶圆测试采点方式之一。
在晶圆制造过程中，芯片之间通常会有纹理或“划线”，这些线条叫做scribe lines。
通过在scribe lines上采取测试点，可以避免对芯片自身造成损害。
这种方式适合于对于整个晶圆的统一测试，能够在保证测试有效性的情况下，最大限度地减少对芯片的损坏。
2. Site-by-Site采点方式Site-by-Site采点方式是一种逐片测试的方法。
在这种方式下，测试仪器会在每个芯片的不同测试点上逐一测试，而不是统一测试整个晶圆。
这种方式可以更详细地了解每个芯片的性能和功能，并提供更精确的测试结果。
然而，这种采点方式需要更多时间和资源，因为它需要逐片测试整个晶圆。
3. Die-by-Die采点方式Die-by-Die采点方式是一种逐个芯片测试的方法。
在这种方式下，测试仪器会在每个单独的芯片上的多个测试点进行测试。
这种方式不仅可以提供非常详细的测试结果，还可以发现芯片内部的不同区域之间的差异。
然而，由于需要测试每个芯片的多个测试点，这种方式需要更多的时间和资源，适用于对测试结果要求非常高的情况。
4. Random方式Random方式是一种随机选择测试点的方法。
在这种方式下，测试仪器会根据预定的规则在晶圆上随机选择测试点进行测试。
这种方式可以避免选择性测试带来的偏差，并提高测试的全面性。
然而，由于测试点的不确定性，这种方式可能需要更多的测试次数才能获得准确的测试结果。
在实际的IC晶圆测试中，通常会综合使用上述不同的采点方式。
对于整个晶圆的初步测试，可以采用Scribe Line采点方式，确保测试的速度和整体性能。

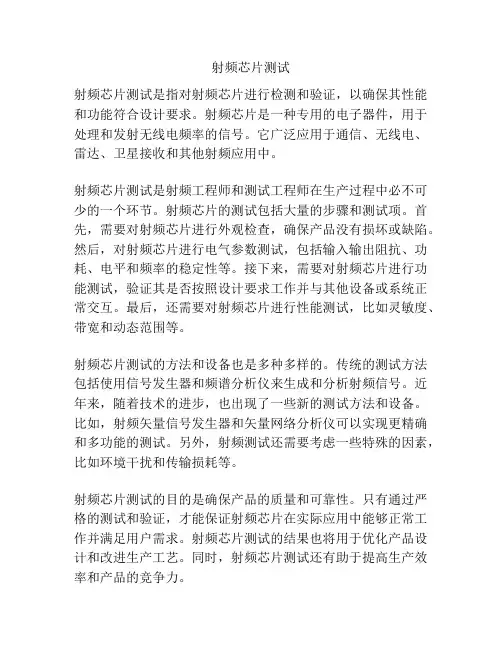

射频芯片测试射频芯片测试是指对射频芯片进行检测和验证，以确保其性能和功能符合设计要求。
射频芯片是一种专用的电子器件，用于处理和发射无线电频率的信号。
它广泛应用于通信、无线电、雷达、卫星接收和其他射频应用中。
射频芯片测试是射频工程师和测试工程师在生产过程中必不可少的一个环节。
射频芯片的测试包括大量的步骤和测试项。
首先，需要对射频芯片进行外观检查，确保产品没有损坏或缺陷。
然后，对射频芯片进行电气参数测试，包括输入输出阻抗、功耗、电平和频率的稳定性等。
接下来，需要对射频芯片进行功能测试，验证其是否按照设计要求工作并与其他设备或系统正常交互。
最后，还需要对射频芯片进行性能测试，比如灵敏度、带宽和动态范围等。
射频芯片测试的方法和设备也是多种多样的。
传统的测试方法包括使用信号发生器和频谱分析仪来生成和分析射频信号。
近年来，随着技术的进步，也出现了一些新的测试方法和设备。
比如，射频矢量信号发生器和矢量网络分析仪可以实现更精确和多功能的测试。
另外，射频测试还需要考虑一些特殊的因素，比如环境干扰和传输损耗等。
射频芯片测试的目的是确保产品的质量和可靠性。
只有通过严格的测试和验证，才能保证射频芯片在实际应用中能够正常工作并满足用户需求。
射频芯片测试的结果也将用于优化产品设计和改进生产工艺。
同时，射频芯片测试还有助于提高生产效率和产品的竞争力。
在进行射频芯片测试时，需要注意一些常见的问题和挑战。
比如，测试设备的精度和灵敏度、测试环境的抗干扰性、测试时间和成本等。
同时，射频芯片的特性和应用也会影响测试方法和测试结果。
因此，在进行射频芯片测试之前，需要进行充分的准备和计划。
总之，射频芯片测试是射频工程师和测试工程师不可或缺的一项工作。
通过严格的测试和验证，可以确保射频芯片的性能和功能符合设计要求，并提高产品的质量和可靠性。
射频芯片测试也是提高生产效率和产品竞争力的关键环节，需要注意一些常见的问题和挑战。

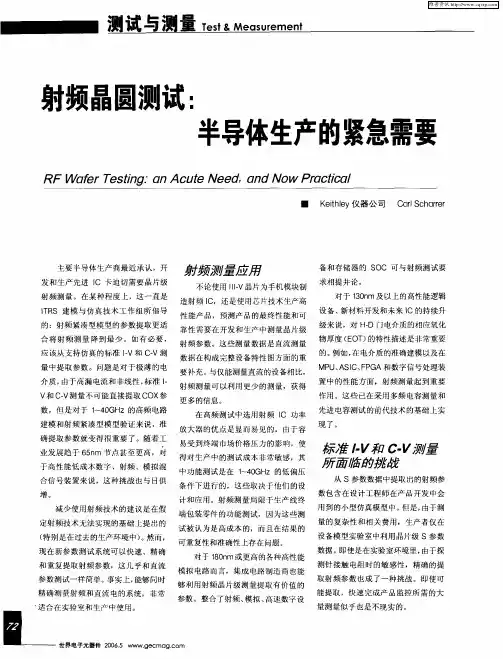

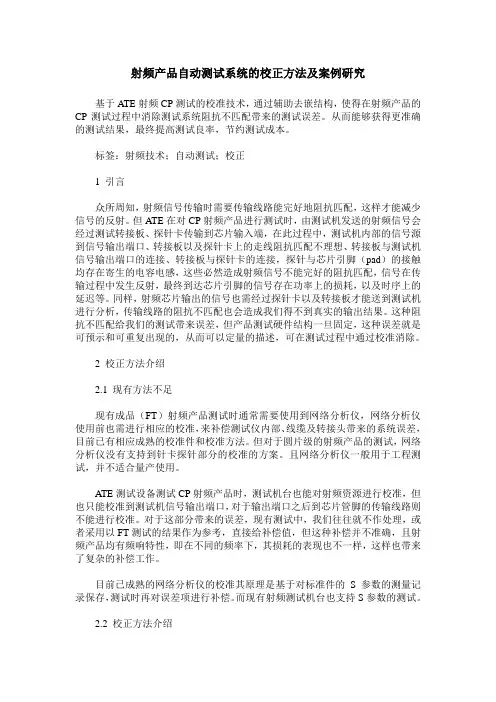

IC芯片的晶圆级射频测试
对于超薄介质，由于存在大的漏电和非线性，通过标准I-V 和C-V测试不能直接提取氧化层电容(Cox)。
然而，使用高频电路模型则能够精确提取这些参数。
随着业界迈向65nm及以下的节点，对于高性能/低成本数字电路，RF电路，以及模拟/数模混合电路中的器件，这方面的挑战也在增加。
对于超薄介质，由于存在大的漏电和非线性，通过标准I-V 和C-V测试不能直接提取氧化层电容(Cox)。
然而，使用高频电路模型则能够精确提取这些参数。
随着业界迈向65nm及以下的节点，对于高性能/低成本数字电路，RF电路，以及模拟/数模混合电路中的器件，这方面的挑战也在增加。
减少使用RF技术的建议是在以下特定的假设下提出来：假设RF技术不能有效地应用，尤其是在生产的环境下，这在过去的确一直是这种情况。
但是，现在新的参数测试系统能够快速、准确、可重复地提取RF参数，几乎和DC测试一样容易。
最重要的是，通过自动校准、去除处理(de-embedding)以及根据待测器件(DUT)特性进行参数提取，探针接触特性的自动调整，已经能够实现RF的完整测试。
这方面的发展使得不必需要RF专家来保证得到好的测试结果。
在生产实验室，根据中间测试结果或者操作需要，自动探针台和测试控制仪能够完成过去需要人为干涉的事情。
世界
范围内，已经有7家半导体公司验证了这种用于晶圆RF生产测试的系统。
RF测试的应用
无论你是利用III-V簇晶圆生产用于手机配件的RF芯片，还是利用硅技术生产高性能模拟电路，在研发和生产中预测最终产品的性能和可靠性，都需要晶圆级RF散射参数(s)的测量。
这些测试对DC数据是重要的补充，相对于单纯的DC测试，它用更少的测试却能提供明显更多的信息。
实际上，一个两通道的s参数扫描能同时提取阻抗和电容参数，而采用常规DC方法，则需要分开测试，甚至需要单独的结构以分离工艺控制需要的信息。
功放RF芯片的功能测试是这种性能的另外一种应用。
这些器件非常复杂，然而价格波动大。
生产中高频低压的测试条件排除了通常阻碍晶圆级测试的功耗问题。
也不存在次品器件昂贵的封装费用。
已知良品芯片技术也可以应用于晶圆级测试中，它能够明显改进使用RF芯片的模块的良率。
芯片制造商也可以利用晶圆级RF测试来提取各种高性能模拟和无线电路的品质因数。
比如滤波器、混频器以及振荡器。
SoC(System-on-chip)器件制造商希望这种子电路测试技术能够降低总体的测试成本。
130nm节点以下的高性能逻辑器件中，表征薄SiO2和高介电常数(high-k)栅介质的等效氧化层厚度(EOT)非常关键。
RF测
试在介电层的精确建模方面扮演了重要角色，它能够去除掉寄生元件，而这种寄生效应在传统的二元模型中将阻碍C-V数据的正确表示。
中高频(MFCV,HFCV)电容测量技术不可能因为仪器而对测试引入串联阻抗。
标准I-V/C-V测试面临的挑战
产品研发阶段的设计工程师采用的仿真模型，包括从s参数数据提取的RF参数和I-V/C-V数据。
先进的设计工具要求的是统计模型，不是单个的一套参数。
这使得良率和功能特性的最优化成为可能。
如果I-V和C-V参数基于统计结果，而RF不是的话，那么这个模型就是非物理的和不可靠的。
在有些情况下，比如电感、I-V和C-V信息的价值都非常有限。
但是，Q在使用的频率之下，作为电感表征和控制的参数，则具有很高的价值。
I-V和C-V测试中面临的挑战是要理解，什么时候它是产品特性的主要表征，什么时候不是。
许多模拟和无线器件特性的只要表征参数是Ft和Fmax。
理想的情况下，在第3谐波以外的使用情况下，它们是需要测量并提取出来的RF参数。
对于数字和存储器产品，只要器件的模型保持简化，那么I-V 和C-V对于有源和无源器件来说都是很有价值的测量项目。
前面提到的，栅介质的测量具有复杂的C-V模型。
采用RF/RFC-V的顾虑
不可靠的测试会阻碍生产管理。
好器件的坏测量结果被称为alpha错误。
在生产中，这可能意味着有晶圆被误废弃。
让人误解的ITRS信息，以及许多公司在他们的建模实验室经历缓慢、艰苦的过程，这些结合起来都使得工程师不情愿采用量产RF测试，他们认为会有高的alpha错误率。
人们还认识到生产能力和运营成本将是不可接受的，而且还需要高水准的技术支持来解释测量结果。
没有可靠的校准、以及接触电阻问题所带来的重复测试，造成了早期的RF系统的低生产能力。
过去旧系统的校准并不是对不同的测量频率配置都有效。
高的运营成本还与手动测试黄金标准校正片有关系，它用的是软垫和昂贵的RF探针，这种探针会由于过度压划而很快坏掉，从而成本大增。
市场上还有一种错误的理解，认为晶圆级的s参数测试需要专门的探针和卡盘。
生产中关于RF测试需要额外关注的方面：
●需要改变大量的测试结构。
●结果不稳定，随设备、人和时间的变化而发生变化。
●RF专家必须照顾呵护每一台设备。
●对于不同的批次可能需要完全不同的处理和操作流程。
●怀疑这是否能够成为实时技术。
●实验室级别的结果不可靠。
fab在这些认知的基础上仍然维持现状，像“瞎苍蝇”一样进行着RF芯片、新栅极材料和其他先进器件的设计和工艺开发。
结果是设计与工艺的相互作用，大大增加了成本和走向市场的时间，同时还伴随着更低的初始良率。
生产解决方案
使晶圆级RF测试成为生产工艺控制工具的关键在于测试的完全自动化。
这意味着机器人要把晶圆、校准标准、探针卡传送到需要这些东西的地方。
换句话说，设计测试系统时一个主要的目标是没有人为干预的情况下数据的完整性。
现在的第三代测试机台具有达到40GHz的这种测试能力。
不像实验室的仪器，这些专门设计用于量产环境的测试机台，根据不同的应用，支持从6到65GHz的升级。
要求第三代测试机台能够自动进行寄生去除处理，并根据DUT特性进行选择测试，这是获得可信的Cox,Fmax和Q值所面临的主要技术挑战。
这些算法，再加上改进的互连技术，以及自动的校准过程，使得从s参数测试迅速准确地提取RF参数成为可能。
精确的寄生去除处理包括纠正随机的测量假象。
比如，在一个特征阻抗为50Ω的系统中，接触电阻的任何变化都会限制测量的可重复性。
设备制造商必须确定RF测试中所有不稳定的起源，从而在设计测量系统时有针对性地加以消除。
系统互联的创新设计改进了系统中主要部件之间连接的可重复性。
设备制造商为了保证测量的可重复性，还要注意的其他方面如：测量自动化，探针接触阻抗的修正，探针变形量(overdrive)的调整，探针的清洁初始化。
控制好探针的变形量以及必要时对探针进行清洗，这些都会明显延长探针的寿命，这会降低主要的耗材成本(每根RF探针价值大约$1000)。
这应该也是测试机台统计过程控制的一部分。
在具有稳定已知的误差分布，以及不确定性特征的条件下，来源于收集数据的史密斯曲线就不会存在非物理假象;不再需要由专家来分析和解释这些结果了。
在旧的系统中，RF测试专家需要对数据进行监控(跟踪每个测试系列的曲线等)，寻找奇怪的、或者意外的测量结果，然后分析这些结果以确认它们代表的是工艺的变化，而不是测量的异常。
第三代参数测试仪通过改进逻辑方法使得持续监控RF测量成为现实，降低甚或消除了对于RF专家技术支持的需求。
使用这些系统，不周生产层面的操作者能够通过大量的产品和生产设备获取可重复的、实时的测量结果。
RF测试几乎和DC测试一样容易，它也成为完全表征晶圆器件时的必需之举。
实际上，一套第三代系统可以同时进行DC和RF测试(见“RF测试的创新设计”)。
这个系统包含了许多其他的改进，以提高产能，使它在工艺监控的量产晶圆级测试方面更实用。
这些特点加速了建模实验室的测量工作，同时又不降低测量结果的实验室级别，从而缩短了研发周期和进入市场的时间。
所有这些都可以通过简单的
系统升级实现，而不必购买专用的探针台。
当校准规格存储到探针台后，操作流程与单纯的DC测试一样，只有在周期性的设备保养时才会变化。
