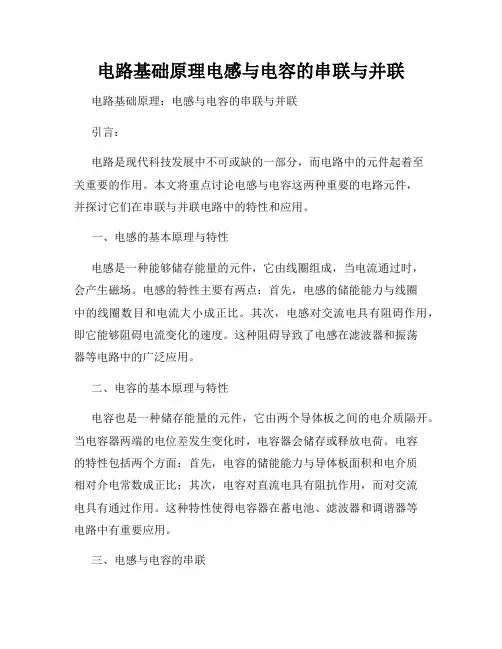

电路基础原理电感与电容的串联与并联电路基础原理：电感与电容的串联与并联引言：电路是现代科技发展中不可或缺的一部分，而电路中的元件起着至关重要的作用。
本文将重点讨论电感与电容这两种重要的电路元件，并探讨它们在串联与并联电路中的特性和应用。
一、电感的基本原理与特性电感是一种能够储存能量的元件，它由线圈组成，当电流通过时，会产生磁场。
电感的特性主要有两点：首先，电感的储能能力与线圈中的线圈数目和电流大小成正比。
其次，电感对交流电具有阻碍作用，即它能够阻碍电流变化的速度。
这种阻碍导致了电感在滤波器和振荡器等电路中的广泛应用。

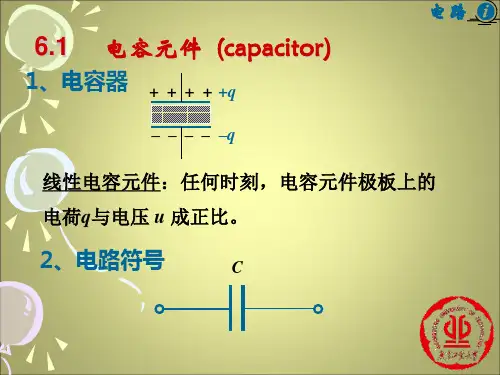

二、电容的基本原理与特性电容也是一种储存能量的元件，它由两个导体板之间的电介质隔开。
当电容器两端的电位差发生变化时，电容器会储存或释放电荷。
电容的特性包括两个方面：首先，电容的储能能力与导体板面积和电介质相对介电常数成正比；其次，电容对直流电具有阻抗作用，而对交流电具有通过作用。
这种特性使得电容器在蓄电池、滤波器和调谐器等电路中有重要应用。
三、电感与电容的串联串联是指将电感和电容依次连接在同一电路中。
在串联中，电感和电容之间的作用互相影响，产生不同的电路特性。
首先，串联会使电感和电容的电流大小相同，但相位不同。
其次，串联电路的复阻抗等于电阻与电感复阻抗之和。
最后，串联电路中的电压在电感和电容上分布。
四、电感与电容的并联并联是指将电感和电容同时连接在一个电路中。
在并联中，电感和电容之间的作用互相影响，同样会产生不同的电路特性。
首先，并联会使电感和电容的电压相同，但电流不同。
其次，并联电路的复阻抗等于电阻与电容的复阻抗之和。
最后，并联电路中的电流分布在电感和电容上。
结论：电感和电容是电路中常见的元件，它们在电路中的串联与并联有不同的特性和应用。
串联电路中，电感和电容的电流大小相同但相位不同，而并联电路中，电感和电容的电压相同但电流不同。
了解电感和电容的特性和应用，对于电路设计和实际应用都具有重要意义。

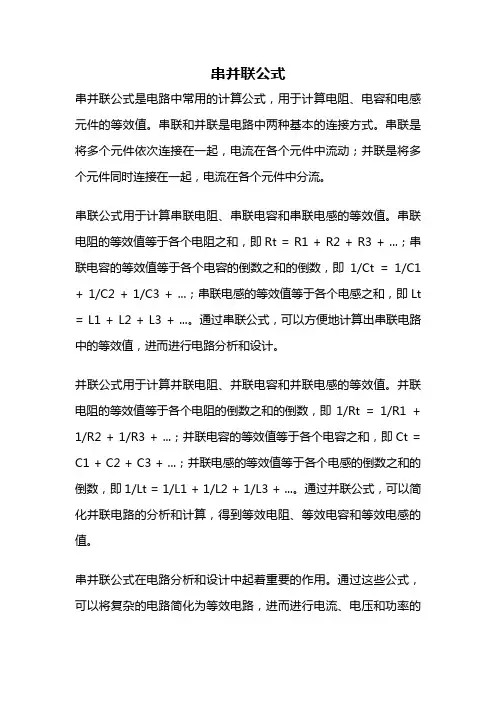

串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。
串联和并联是电路中两种基本的连接方式。
串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。
串联公式用于计算串联电阻、串联电容和串联电感的等效值。
串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。
通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。
并联公式用于计算并联电阻、并联电容和并联电感的等效值。
并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。
通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。
串并联公式在电路分析和设计中起着重要的作用。
通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。
在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。
串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。
通过这些公式，可以简化电路分析和计算，提高工作效率。
在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

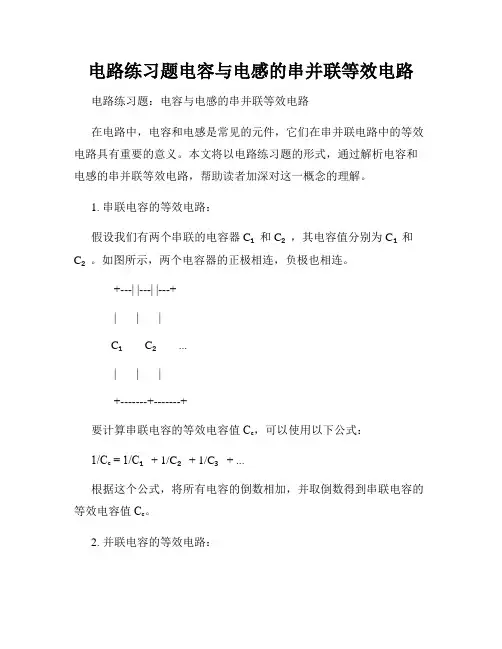

电路练习题电容与电感的串并联等效电路电路练习题：电容与电感的串并联等效电路在电路中，电容和电感是常见的元件，它们在串并联电路中的等效电路具有重要的意义。
本文将以电路练习题的形式，通过解析电容和电感的串并联等效电路，帮助读者加深对这一概念的理解。
1. 串联电容的等效电路：假设我们有两个串联的电容器C₁和C₂，其电容值分别为C₁和C₂。
如图所示，两个电容器的正极相连，负极也相连。
+---| |---| |---+| | |C₁ C₂ ...| | |+-------+-------+要计算串联电容的等效电容值Cₑ，可以使用以下公式：1/Cₑ = 1/C₁ + 1/C₂ + 1/C₃ + ...根据这个公式，将所有电容的倒数相加，并取倒数得到串联电容的等效电容值Cₑ。
2. 并联电容的等效电路：现在我们考虑将两个电容器C₃和C₄并联，其电容值分别为C₃和C₄。
如图所示，两个电容器的正负极对应相连。
+---| |-------+| |C₃ C₄| |+--------------+要计算并联电容的等效电容值Cₑ，可以将所有电容的值相加，得到等效电容值Cₑ。
Cₑ = C₃ + C₄ + C₅ + ...3. 串联电感的等效电路：对于串联电感L₁和L₂，如图所示，它们的正极相连，负极也相连。
+--L₁--+--L₂--+ ... --+| |+---------------------+要计算串联电感的等效电感值Lₑ，可以将所有电感的值相加，得到等效电感值Lₑ。
Lₑ = L₁ + L₂ + L₃ + ...4. 并联电感的等效电路：对于并联电感L₃和L₄，如图所示，它们的正负极对应相连。
+--L₃--+| |... L₄| |+--------+要计算并联电感的等效电感值Lₑ，可以使用以下公式：1/Lₑ = 1/L₃ + 1/L₄ + 1/L₅ + ...根据这个公式，将所有电感的倒数相加，并取倒数得到并联电感的等效电感值Lₑ。

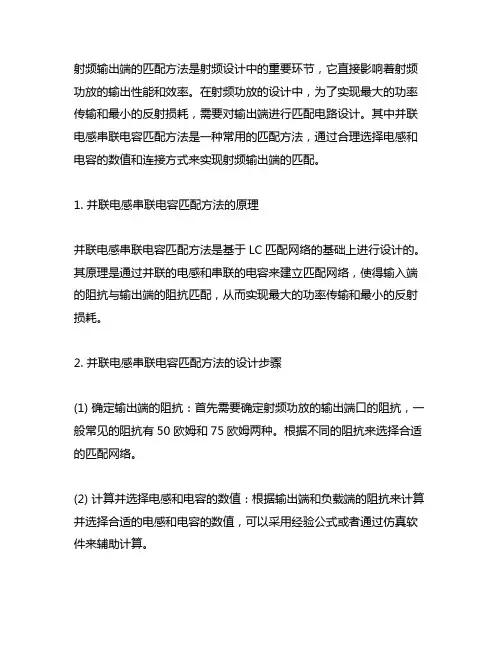

射频输出端的匹配方法是射频设计中的重要环节，它直接影响着射频功放的输出性能和效率。
在射频功放的设计中，为了实现最大的功率传输和最小的反射损耗，需要对输出端进行匹配电路设计。
其中并联电感串联电容匹配方法是一种常用的匹配方法，通过合理选择电感和电容的数值和连接方式来实现射频输出端的匹配。
1. 并联电感串联电容匹配方法的原理并联电感串联电容匹配方法是基于LC匹配网络的基础上进行设计的。
其原理是通过并联的电感和串联的电容来建立匹配网络，使得输入端的阻抗与输出端的阻抗匹配，从而实现最大的功率传输和最小的反射损耗。
2. 并联电感串联电容匹配方法的设计步骤(1) 确定输出端的阻抗：首先需要确定射频功放的输出端口的阻抗，一般常见的阻抗有50欧姆和75欧姆两种。
根据不同的阻抗来选择合适的匹配网络。
(2) 计算并选择电感和电容的数值：根据输出端和负载端的阻抗来计算并选择合适的电感和电容的数值，可以采用经验公式或者通过仿真软件来辅助计算。
(3) 搭建匹配网络：根据计算得到的电感和电容数值，搭建对应的匹配网络，按照并联电感串联电容的连接方式进行连接，同时需要注意电感和电容的质量因素和损耗因素。
(4) 调试和优化：搭建好匹配网络后，需要通过网络分析仪等工具进行调试和优化，观察输出端的阻抗是否得到了匹配，找出可能的问题并进行修正。
3. 并联电感串联电容匹配方法的优缺点(1) 优点：这种匹配方法结构简单，成本较低，易于调试和优化，能够实现对于不同阻抗的匹配。
(2) 缺点：由于电感和电容本身的损耗，可能会造成一定的功率损耗；另外在高频射频设计中，电感和电容的选取和连接方式需要更加精确，不易实现理想的匹配效果。
4. 并联电感串联电容匹配方法的应用并联电感串联电容匹配方法在射频设计中得到了广泛的应用，特别是在功率放大器和天线匹配设计中，能够实现良好的匹配效果。
射频输出端的并联电感串联电容匹配方法是射频设计中一种重要的匹配方法，通过合理设计和搭建匹配网络，能够实现输出端和负载端的阻抗匹配，并实现最大的功率传输和最小的反射损耗，是射频设计中不可或缺的一环。

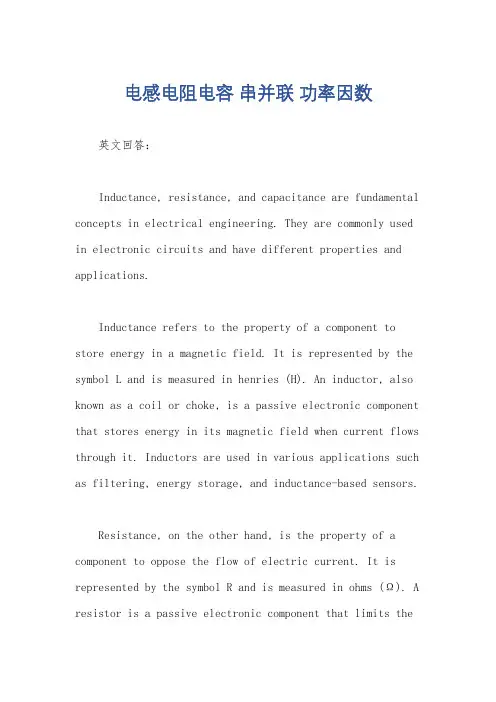

电感电阻电容串并联功率因数英文回答：Inductance, resistance, and capacitance are fundamental concepts in electrical engineering. They are commonly used in electronic circuits and have different properties and applications.Inductance refers to the property of a component to store energy in a magnetic field. It is represented by the symbol L and is measured in henries (H). An inductor, also known as a coil or choke, is a passive electronic component that stores energy in its magnetic field when current flows through it. Inductors are used in various applications such as filtering, energy storage, and inductance-based sensors.Resistance, on the other hand, is the property of a component to oppose the flow of electric current. It is represented by the symbol R and is measured in ohms (Ω). A resistor is a passive electronic component that limits theflow of current in a circuit. It is commonly used tocontrol the amount of current or voltage in a circuit and to dissipate heat. Resistors are used in various applications such as voltage dividers, current limiting, and signal conditioning.Capacitance refers to the ability of a component to store electrical energy in an electric field. It is represented by the symbol C and is measured in farads (F).A capacitor is a passive electronic component that stores and releases electrical energy. It is commonly used in circuits for energy storage, filtering, and timing. Capacitors are used in various applications such as power supply decoupling, signal coupling, and energy storage.When it comes to series and parallel connections of inductance, resistance, and capacitance, their properties and behaviors change.In a series connection, the total inductance, resistance, or capacitance is the sum of the individual components. For example, if we have two inductors connectedin series, their total inductance is the sum of their individual inductances. Similarly, if we have two resistors connected in series, their total resistance is the sum of their individual resistances. In the case of capacitors, the total capacitance is the reciprocal of the sum of the reciprocals of the individual capacitances.In a parallel connection, the total inductance, resistance, or capacitance is calculated differently. For inductors, the total inductance is the reciprocal of the sum of the reciprocals of the individual inductances. For resistors, the total resistance is the reciprocal of the sum of the reciprocals of the individual resistances. And for capacitors, the total capacitance is the sum of the individual capacitances.Now, let's talk about power factor. Power factor is a measure of how effectively electrical power is being used in a circuit. It is the ratio of the real power (in watts) to the apparent power (in volt-amperes). A power factor of 1 means that the circuit is purely resistive and all the power is being used effectively. A power factor less than 1means that the circuit has reactive components (inductanceor capacitance) and the power is not being used efficiently.A low power factor is undesirable because it leads to inefficient power usage, increased energy costs, and can cause problems in the electrical distribution system. Power factor correction techniques are used to improve powerfactor and increase energy efficiency.中文回答：电感、电阻和电容是电气工程中的基本概念。

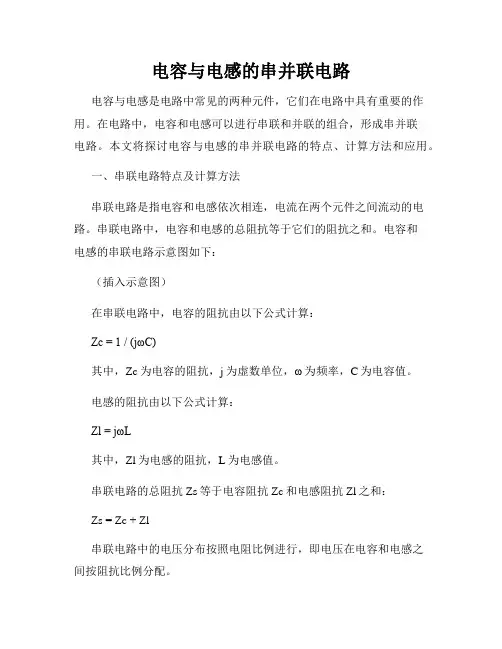

电容与电感的串并联电路电容与电感是电路中常见的两种元件，它们在电路中具有重要的作用。
在电路中，电容和电感可以进行串联和并联的组合，形成串并联电路。
本文将探讨电容与电感的串并联电路的特点、计算方法和应用。
一、串联电路特点及计算方法串联电路是指电容和电感依次相连，电流在两个元件之间流动的电路。
串联电路中，电容和电感的总阻抗等于它们的阻抗之和。
电容和电感的串联电路示意图如下：（插入示意图）在串联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)其中，Zc为电容的阻抗，j为虚数单位，ω为频率，C为电容值。
电感的阻抗由以下公式计算：Zl = jωL其中，Zl为电感的阻抗，L为电感值。
串联电路的总阻抗Zs等于电容阻抗Zc和电感阻抗Zl之和：Zs = Zc + Zl串联电路中的电压分布按照电阻比例进行，即电压在电容和电感之间按阻抗比例分配。
二、并联电路特点及计算方法并联电路是指电容和电感同时连接在电路中，电流分别通过电容和电感的电路。
并联电路中，电容和电感的总阻抗等于它们的阻抗之和的倒数。
电容和电感的并联电路示意图如下：（插入示意图）在并联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)电感的阻抗由以下公式计算：Zl = jωL并联电路的总阻抗Zp等于电容阻抗Zc和电感阻抗Zl的倒数之和：Zp = 1 / (1/Zc + 1/Zl)并联电路中的电流分布通过电压比例进行，即电流在电容和电感之间按电压比例分配。
三、串并联电路的应用串并联电路在电子电路中有广泛的应用。
以下是几个典型的应用场景：1. 高通滤波器和低通滤波器：串并联电路可以用于构建不同频率特性的滤波器。
通过调节电容和电感的参数，可以实现对特定频率的信号进行滤波，达到去除高频或低频成分的目的。
2. 变压器：串并联电路在电力系统中常被用于构建变压器。
变压器通过串联和并联的电感，实现对电压的升降转换，并且能够有效进行能量传输。
3. 谐振电路：串并联电路可以用于构建谐振电路。

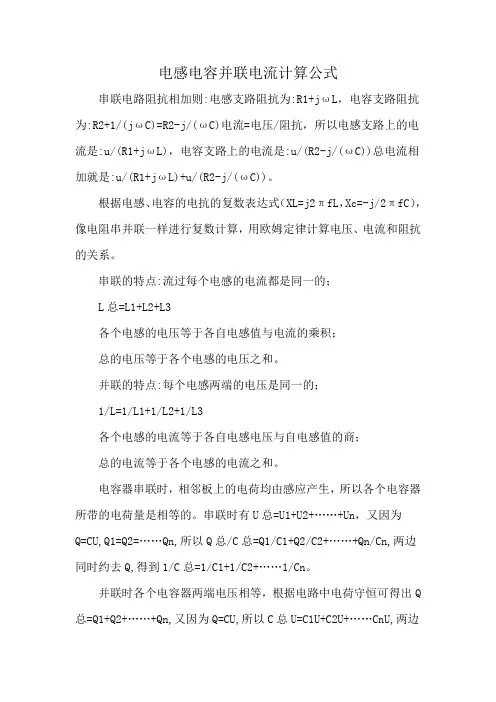

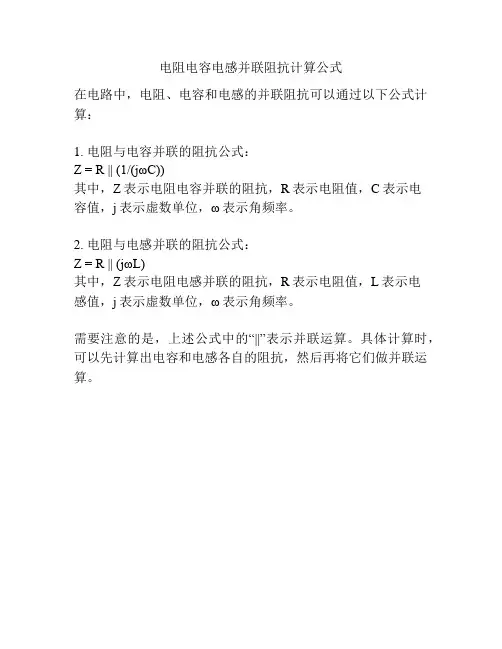

电感电容并联电流计算公式
串联电路阻抗相加则:电感支路阻抗为:R1+jωL，电容支路阻抗为:R2+1/(jωC)=R2-j/(ωC)电流=电压/阻抗，所以电感支路上的电流是:u/(R1+jωL)，电容支路上的电流是:u/(R2-j/(ωC))总电流相加就是:u/(R1+jωL)+u/(R2-j/(ωC))。
根据电感、电容的电抗的复数表达式（XL=j2πfL，Xc=-j/2πfC），像电阻串并联一样进行复数计算，用欧姆定律计算电压、电流和阻抗的关系。
串联的特点:流过每个电感的电流都是同一的；
L总=L1+L2+L3
各个电感的电压等于各自电感值与电流的乘积；
总的电压等于各个电感的电压之和。
并联的特点:每个电感两端的电压是同一的；
1/L=1/L1+1/L2+1/L3
各个电感的电流等于各自电感电压与自电感值的商；
总的电流等于各个电感的电流之和。
电容器串联时，相邻板上的电荷均由感应产生，所以各个电容器所带的电荷量是相等的。
串联时有U总=U1+U2+……+Un，又因为
Q=CU,Q1=Q2=……Qn,所以Q总/C总=Q1/C1+Q2/C2+……+Qn/Cn,两边同时约去Q,得到1/C总=1/C1+1/C2+……1/Cn。
并联时各个电容器两端电压相等，根据电路中电荷守恒可得出Q 总=Q1+Q2+……+Qn,又因为Q=CU,所以C总U=C1U+C2U+……CnU,两边
同时约去U,就得到了C总=C1+C2+……Cn。
电容器的串并联与电阻的串并联比较相似，但是电阻串联时的情况与电容器并联的情况相同，电阻并联与电容器串联情况一样。

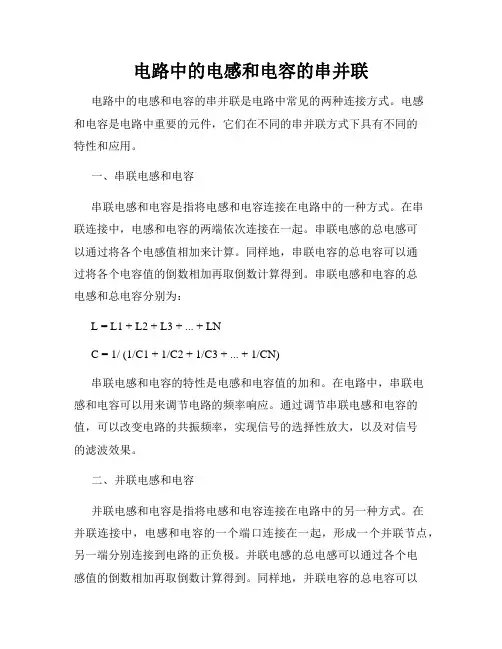

电路中的电感和电容的串并联电路中的电感和电容的串并联是电路中常见的两种连接方式。
电感和电容是电路中重要的元件，它们在不同的串并联方式下具有不同的特性和应用。
一、串联电感和电容串联电感和电容是指将电感和电容连接在电路中的一种方式。
在串联连接中，电感和电容的两端依次连接在一起。
串联电感的总电感可以通过将各个电感值相加来计算。
同样地，串联电容的总电容可以通过将各个电容值的倒数相加再取倒数计算得到。
串联电感和电容的总电感和总电容分别为：L = L1 + L2 + L3 + ... + LNC = 1/ (1/C1 + 1/C2 + 1/C3 + ... + 1/CN)串联电感和电容的特性是电感和电容值的加和。
在电路中，串联电感和电容可以用来调节电路的频率响应。
通过调节串联电感和电容的值，可以改变电路的共振频率，实现信号的选择性放大，以及对信号的滤波效果。
二、并联电感和电容并联电感和电容是指将电感和电容连接在电路中的另一种方式。
在并联连接中，电感和电容的一个端口连接在一起，形成一个并联节点，另一端分别连接到电路的正负极。
并联电感的总电感可以通过各个电感值的倒数相加再取倒数计算得到。
同样地，并联电容的总电容可以通过将各个电容值相加来计算。
并联电感和电容的总电感和总电容分别为：1 / L = 1 / L1 + 1 / L2 + 1 / L3 + ... + 1 / LNC = C1 + C2 + C3 + ... + CN并联电感和电容的特性是电感和电容值的倒数之和。
在电路中，并联电感和电容可以用来调节电路的阻抗和频率特性。
通过调节并联电感和电容的值，可以实现对电路的阻抗匹配，提高传输效率，并实现对特定频率的放大或衰减。
三、串并联的组合应用在实际的电路设计中，串联和并联的组合应用是非常常见的。
通过合理的串并联组合，可以实现复杂电路的设计和功能扩展。
串并联组合的电感和电容可以实现电路的频率选择性放大、滤波和阻抗匹配等功能。
