电容电感及串并联

注意电容和电感的串并联关系电容和电感是电路中常见的元器件，它们在电路中起着非常重要的作用。

在电路设计和应用中，了解电容和电感的串并联关系是非常重要的。

首先，让我们来了解一下电容和电感的基本概念。

电容是一种可以存储电荷的元器件。

当两个带有电荷的导体之间存在电势差时，它们之间就会形成一个电场。

电容器就是利用电场将电荷存储起来的器件。

通常，电容的单位是法拉（F）。

电感是一种可以存储磁能的元器件。

当通电的导线形成一个线圈时，会在周围产生一个磁场。

电感器就是利用磁场将能量存储起来的器件。

通常，电感的单位是亨利（H）。

在电路中，电容和电感可以串联或并联连接。

首先，我们来看一下电容的串并联关系。

当电容器串联连接时，它们的电容值会减小。

如果有n个相同的电容器C串联连接，总的电容值CT可以用以下公式来计算：CT = 1 /（1/C1 + 1/C2 + ... + 1/Cn）这意味着当电容器串联连接时，总的电容值会小于任何一个单独电容器的电容值。

这是因为串联连接会增加电容器之间的等效距离，从而降低了电容值。

当电容器并联连接时，它们的电容值会增加。

如果有n个相同的电容器C并联连接，总的电容值CT可以用以下公式来计算：CT = C1 + C2 + ... + Cn这意味着当电容器并联连接时，总的电容值会等于所有电容器的电容值之和。

这是因为并联连接会使电容器之间的等效电场增加，从而提高了电容值。

接下来，我们来看一下电感的串并联关系。

当电感器串联连接时，它们的电感值会增加。

如果有n个相同的电感器L串联连接，总的电感值LT可以用以下公式来计算：LT = L1 + L2 + ... + Ln这意味着当电感器串联连接时，总的电感值会等于所有电感器的电感值之和。

串联连接会使电感器之间的等效磁场增加，从而提高了电感值。

当电感器并联连接时，它们的电感值会减小。

如果有n个相同的电感器L并联连接，总的电感值LT可以用以下公式来计算：1 / LT = 1 / L1 + 1 / L2 + ... + 1 / Ln这意味着当电感器并联连接时，总的电感值会小于任何一个单独电感器的电感值。

电路基础原理电感与电容的串联与并联电路基础原理：电感与电容的串联与并联引言：电路是现代科技发展中不可或缺的一部分，而电路中的元件起着至关重要的作用。

本文将重点讨论电感与电容这两种重要的电路元件，并探讨它们在串联与并联电路中的特性和应用。

一、电感的基本原理与特性电感是一种能够储存能量的元件，它由线圈组成，当电流通过时，会产生磁场。

电感的特性主要有两点：首先，电感的储能能力与线圈中的线圈数目和电流大小成正比。

其次，电感对交流电具有阻碍作用，即它能够阻碍电流变化的速度。

这种阻碍导致了电感在滤波器和振荡器等电路中的广泛应用。

二、电容的基本原理与特性电容也是一种储存能量的元件，它由两个导体板之间的电介质隔开。

当电容器两端的电位差发生变化时，电容器会储存或释放电荷。

电容的特性包括两个方面：首先，电容的储能能力与导体板面积和电介质相对介电常数成正比；其次，电容对直流电具有阻抗作用，而对交流电具有通过作用。

这种特性使得电容器在蓄电池、滤波器和调谐器等电路中有重要应用。

三、电感与电容的串联串联是指将电感和电容依次连接在同一电路中。

在串联中，电感和电容之间的作用互相影响，产生不同的电路特性。

首先，串联会使电感和电容的电流大小相同，但相位不同。

其次，串联电路的复阻抗等于电阻与电感复阻抗之和。

最后，串联电路中的电压在电感和电容上分布。

四、电感与电容的并联并联是指将电感和电容同时连接在一个电路中。

在并联中，电感和电容之间的作用互相影响，同样会产生不同的电路特性。

首先，并联会使电感和电容的电压相同，但电流不同。

其次，并联电路的复阻抗等于电阻与电容的复阻抗之和。

最后，并联电路中的电流分布在电感和电容上。

结论：电感和电容是电路中常见的元件，它们在电路中的串联与并联有不同的特性和应用。

串联电路中，电感和电容的电流大小相同但相位不同，而并联电路中，电感和电容的电压相同但电流不同。

了解电感和电容的特性和应用，对于电路设计和实际应用都具有重要意义。

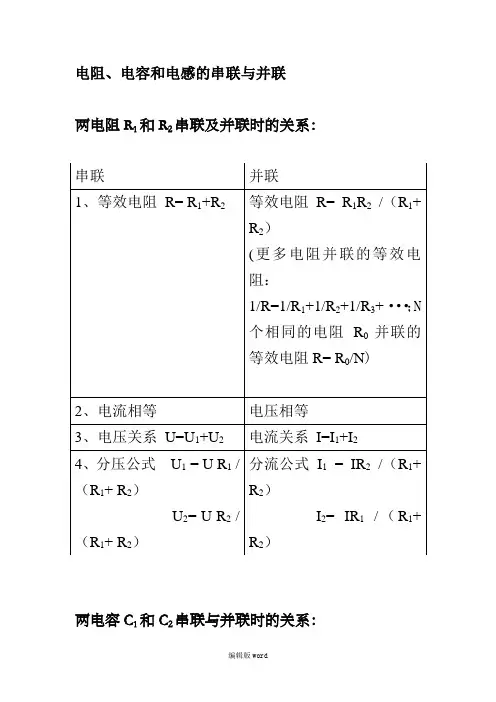

电阻、电容和电感的串联与并联
两电阻R1和R2串联及并联时的关系：两电容C1和C2串联与并联时的关系：
无互感的线圈的串联与并联：
两线圈串联：L= L1+ L2
两线圈并联：L= L1L2/（L1+ L2）
有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L（顺）= L1+ L2+2M
有互感两线圈反串（同名端相接）：L（反）= L1+ L2 -2M
L（顺）-L（反）=4M，M= [L（顺）-L（反）] /4
有互感两线圈并联：L（并）=（L 1 L2-M2）/（L1+ L22M）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）
（L1 L2-M2）≧0，M≤L
L21
M（最大）=L
L21
互感的耦合系数：K= M /L
L21
电桥
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N=
R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

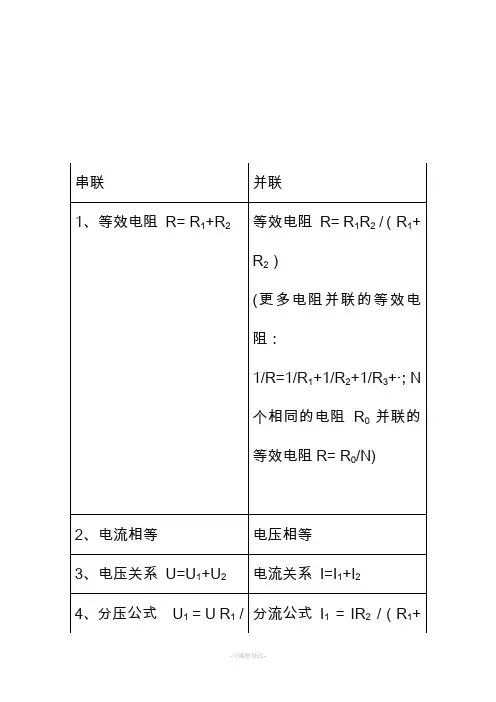

电阻、电容和电感的串联与并联
两电阻R1和R2串联及并联时的关系：
两电容C1和C2串联与并联时的关系：
无互感的线圈的串联与并联：
两线圈串联：L= L1+ L2
两线圈并联：L= L1L2/（L1+ L2）有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L（顺）= L1+ L2+2M
有互感两线圈反串（同名端相接）：L（反）= L1+ L2 -2M
L（顺）-L（反）=4M，M= [L（顺）-L（反）] /4
有互感两线圈并联：L（并）=（L 1 L2-M2）/（L1+ L22M）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）
（L1 L2-M2）≧0，M≤L
L21
M（最大）=L
L21
互感的耦合系数：K= M /L
L21
电桥
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N=
R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，
供参考，感谢您的配合和支持）。

电容与电感的串并联电路电容与电感是电路中常见的两种元件，它们在电路中具有重要的作用。

在电路中，电容和电感可以进行串联和并联的组合，形成串并联电路。

本文将探讨电容与电感的串并联电路的特点、计算方法和应用。

一、串联电路特点及计算方法串联电路是指电容和电感依次相连，电流在两个元件之间流动的电路。

串联电路中，电容和电感的总阻抗等于它们的阻抗之和。

电容和电感的串联电路示意图如下：（插入示意图）在串联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)其中，Zc为电容的阻抗，j为虚数单位，ω为频率，C为电容值。

电感的阻抗由以下公式计算：Zl = jωL其中，Zl为电感的阻抗，L为电感值。

串联电路的总阻抗Zs等于电容阻抗Zc和电感阻抗Zl之和：Zs = Zc + Zl串联电路中的电压分布按照电阻比例进行，即电压在电容和电感之间按阻抗比例分配。

二、并联电路特点及计算方法并联电路是指电容和电感同时连接在电路中，电流分别通过电容和电感的电路。

并联电路中，电容和电感的总阻抗等于它们的阻抗之和的倒数。

电容和电感的并联电路示意图如下：（插入示意图）在并联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)电感的阻抗由以下公式计算：Zl = jωL并联电路的总阻抗Zp等于电容阻抗Zc和电感阻抗Zl的倒数之和：Zp = 1 / (1/Zc + 1/Zl)并联电路中的电流分布通过电压比例进行，即电流在电容和电感之间按电压比例分配。

三、串并联电路的应用串并联电路在电子电路中有广泛的应用。

以下是几个典型的应用场景：1. 高通滤波器和低通滤波器：串并联电路可以用于构建不同频率特性的滤波器。

通过调节电容和电感的参数，可以实现对特定频率的信号进行滤波，达到去除高频或低频成分的目的。

2. 变压器：串并联电路在电力系统中常被用于构建变压器。

变压器通过串联和并联的电感，实现对电压的升降转换，并且能够有效进行能量传输。

3. 谐振电路：串并联电路可以用于构建谐振电路。

电阻、电容和电感的串联与并联两电阻R1和R2串联及并联时的关系：两电容C1和C2串联与并联时的关系：无互感的线圈的串联与并联：两线圈串联：L= L 1+ L 2两线圈并联：L= L 1L 2/（L 1+ L 2）有互感的线圈的串联与并联：有互感两线圈顺串（异名端相接）：L （顺） = L 1+ L 2+2M 有互感两线圈反串（同名端相接）：L （反）= L 1+ L 2 -2M L （顺）-L （反） =4M ， M= [L （顺） -L （反）]/4有互感两线圈并联：L （并）=（L 1 L 2-M 2）/（L 1+ L 22M ）（更多电容串联的等效电容： 1/C=1/C 1+1/C 2+1/C 3+···； N 个相同的电容C 0串联的等效电容C= C 0/N) C=C 1+C 2+C 3+···；N 个相同的电容C 0串联的等效电容C= NC 0）2、电流相等 电压相等3、电压关系 U=U 1+U 2电流关系 I=I 1+I 2 （对交流电而言） 4、分压公式 U 1 = U C 2/（C 1+ C 2）U 2= U C 1 /（C 1+ C 2）分流公式 I 1 = IC 1 /（C 1+ C 2）（对交流电而言）I 2= IC 2 /（C 1+ C 2）（对交流电而言）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）（L1 L2-M2）≧0，M≤LL21M（最大）=LL21互感的耦合系数：K= M/LL21电桥直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1将4个电阻换为阻抗，即得到交流电桥。

电路中的电感和电容的串并联电路中的电感和电容的串并联是电路中常见的两种连接方式。

电感和电容是电路中重要的元件，它们在不同的串并联方式下具有不同的特性和应用。

一、串联电感和电容串联电感和电容是指将电感和电容连接在电路中的一种方式。

在串联连接中，电感和电容的两端依次连接在一起。

串联电感的总电感可以通过将各个电感值相加来计算。

同样地，串联电容的总电容可以通过将各个电容值的倒数相加再取倒数计算得到。

串联电感和电容的总电感和总电容分别为：L = L1 + L2 + L3 + ... + LNC = 1/ (1/C1 + 1/C2 + 1/C3 + ... + 1/CN)串联电感和电容的特性是电感和电容值的加和。

在电路中，串联电感和电容可以用来调节电路的频率响应。

通过调节串联电感和电容的值，可以改变电路的共振频率，实现信号的选择性放大，以及对信号的滤波效果。

二、并联电感和电容并联电感和电容是指将电感和电容连接在电路中的另一种方式。

在并联连接中，电感和电容的一个端口连接在一起，形成一个并联节点，另一端分别连接到电路的正负极。

并联电感的总电感可以通过各个电感值的倒数相加再取倒数计算得到。

同样地，并联电容的总电容可以通过将各个电容值相加来计算。

并联电感和电容的总电感和总电容分别为：1 / L = 1 / L1 + 1 / L2 + 1 / L3 + ... + 1 / LNC = C1 + C2 + C3 + ... + CN并联电感和电容的特性是电感和电容值的倒数之和。

在电路中，并联电感和电容可以用来调节电路的阻抗和频率特性。

通过调节并联电感和电容的值，可以实现对电路的阻抗匹配，提高传输效率，并实现对特定频率的放大或衰减。

三、串并联的组合应用在实际的电路设计中，串联和并联的组合应用是非常常见的。

通过合理的串并联组合，可以实现复杂电路的设计和功能扩展。

串并联组合的电感和电容可以实现电路的频率选择性放大、滤波和阻抗匹配等功能。

电路基础原理电容与电感的串联与并联电路基础原理：电容与电感的串联与并联在学习电路基础原理时，电容与电感是两个非常重要的概念。

它们在电路中起着不可或缺的作用。

本文将探讨电容与电感的串联与并联，以及它们在实际电路中的应用。

1. 电容与电感的基本概念首先，我们来简单了解一下电容与电感的基本概念。

电容是指一种储存电荷的装置，它由两个导体板和介质组成。

当电容器上施加电压时，正负电荷将在导体板之间积累，形成电荷分布。

而电感则是由线圈或电线圈制成的装置，当电流通过线圈时，会产生磁场，并储存能量。

2. 串联与并联的定义与特点在电路中，串联与并联是两种常见的连接方式。

串联是指将电容或电感依次连接在一起，形成一个电路路径。

而并联则是将电容或电感同时连接在一起，形成多个并行的电路路径。

串联与并联的主要特点如下：- 串联电路的总电容或总电感等于各个电容或电感的总和；- 串联电路的总电压等于各个电容或电感电压之和；- 并联电路的总电容或总电感等于各个电容或电感的倒数之和；- 并联电路的总电压等于各个电容或电感电压的平均值。

3. 电容与电感的串联与并联接下来，我们将重点讨论电容与电感的串联与并联。

3.1 电容的串联与并联首先，我们先来看电容的串联与并联。

当两个电容C1和C2串联时，它们的总电容C串等于它们的倒数之和：1/C串 = 1/C1 + 1/C2。

而当两个电容C1和C2并联时，它们的总电容C并等于它们的总和：C并 =C1 + C2。

实际应用中，电容的串联与并联可以实现不同的电路功能。

比如，在交流电路中，串联电容可以形成低通滤波器，将高频信号滤除，只保留低频信号。

而并联电容则可以形成高通滤波器，将低频信号滤除，只保留高频信号。

3.2 电感的串联与并联接着，我们再来看电感的串联与并联。

当两个电感L1和L2串联时，它们的总电感L串等于它们的总和：L串 = L1 + L2。

而当两个电感L1和L2并联时，它们的总电感L并等于它们的倒数之和：1/L并 = 1/L1+ 1/L2。

一 、电阻、电容和电感的串联与并联
两电阻R 1和R 2串联及并联时的关系：
两电容C 1和C 2串联与并联时的关系：
两线圈串联：L= L 1+ L 2
两线圈并联：L= L 1L 2/（L 1+ L 2） 有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L （顺） = L 1+ L 2+2M 有互感两线圈反串（同名端相接）：L （反） = L 1+ L 2 -2M L （顺）-L （反） =4M ， M= [L （顺） -L （反）] /4 有互感两线圈并联：
L （并）=（L 1 L 2-M 2）/（L 1+ L 2
2M ） （2M 项前的符号：同名端接在
同一侧时取-，异名端接在同一侧时取+。

） （L 1 L 2-M 2）≧0， M ≤L
L 2
1 M （最大）=
L
L 2
1
互感的耦合系数：K= M /
L
L 2
1
二、电桥原理
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D 端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

电容电感串等效方式
标题：电容电感串等效方式的解析
一、引言
在电子电路中，电容和电感是非常重要的元件。

它们在电路中的表现形式各异，可以单独使用，也可以组合在一起使用。

当电容和电感串联时，我们可以将它们看作是一个等效元件，这种等效方式在电路分析中有很重要的作用。

二、电容电感串并联等效原理
1. 电容电感串联等效：当电容C和电感L串联时，总的阻抗Z是两者的阻抗之和。

即：
Z = Zc + Zl = 1/(ωC) + ωL
其中，ω是角频率，C是电容，L是电感。

2. 电容电感并联等效：当电容C和电感L并联时，总的阻抗Z是两者的阻抗之积除以两者的阻抗之和。

即：
Z = (Zc * Zl) / (Zc + Zl) = (1/(ωC)) * (ωL) / ((1/(ωC)) + (ωL))
三、电容电感串等效方式的应用
电容电感串等效方式在许多实际应用中都有所体现，例如在滤波器设计、振荡器设计以及电力系统等领域。

通过这种方式，我们能够更方便地理解和分析电路的行为，从而更好地进行电路设计和优化。

四、结论
总的来说，电容电感串等效方式是一种非常有用的电路分析工具。

它使我们能够简化复杂的电路，更好地理解电路的工作原理，从而有助于我们设计出更好的电子设备。

因此，对这一概念的理解和掌握对于电子工程师来说至关重要。

电感和电容的串并联组合在电路中，电感和电容是非常常见的两种电子元件。

它们各自具有不同的特性和作用，可以通过串并联的方式进行组合，以实现不同的电路功能和应用。

本文将从串联和并联两个方面介绍电感和电容的组合使用。

一、电感和电容的串联组合串联是指将多个电子元件按照一定的顺序连接在一起，电流依次通过各个元件。

当电感和电容串联时，它们的电流是相同的。

在电感的串联组合中，电感的总电感（Lt）等于各个电感的总和，即：Lt = L1 + L2 + L3 + ...而在电容的串联组合中，电容的总电容（Ct）等于各个电容的倒数之和的倒数，即：1 / Ct = 1 / C1 + 1 / C2 + 1 / C3 + ...电感和电容的串联组合能够提供更高的总电感和总电容，以满足某些电路对电感或电容较高需求的情况。

例如，在无线通信领域中的射频滤波器设计中，需要使用串联电感和电容以实现特定频率范围的信号滤波和频率选择。

二、电感和电容的并联组合并联是指将多个电子元件同时连接在一起，电流分别通过各个元件。

当电感和电容并联时，它们的电压是相同的。

在电感的并联组合中，电感的总电感（Lp）等于各个电感的倒数之和的倒数，即：1 / Lp = 1 / L1 + 1 / L2 + 1 / L3 + ...而在电容的并联组合中，电容的总电容（Cp）等于各个电容的总和，即：Cp = C1 + C2 + C3 + ...电感和电容的并联组合能够提供更高的总电压、更大的电流和更低的等效电阻，以满足某些电路对功率传输和信号放大的需求。

例如，在直流电源滤波电路中，通过并联使用电容可以实现对直流信号的滤波和平滑。

三、电感和电容的串并联组合除了单独的串联和并联组合，电感和电容还可以同时进行串联和并联的组合。

在电感和电容同时进行串并联组合时，需要根据具体电路的要求来决定串并联的顺序和数量。

通过合理的串并联组合，可以实现更复杂的电路功能和性能。

例如，在无线电收发器中的耦合电路中，通过同时串联和并联使用电感和电容，可以实现对特定频段信号的输入、输出和耦合。

电场与磁场的电容和电感的串并联电场与磁场是我们常常在物理学中听到的概念。

它们分别与电容和电感相关联，而电容和电感则在电路中起着不可或缺的作用。

本文将探讨电场与磁场的电容和电感的串并联的原理和应用。

首先，我们来了解电容器。

电容器是存储电荷的一种装置，它由两块导体板和夹在其间的介质组成。

当电容器接通直流电源时，正极板获得正电荷，而负极板获得负电荷。

两块导体板之间的电场使得电荷在板之间来回移动，直到达到平衡。

这样，电容器蓄积了电场能量。

在电容器充电的过程中，电场能量从电源传递到电容器。

当电源断开时，电容器会释放储存的电场能量。

这种充放电的过程是周期性的，其频率在电路中起着重要作用。

与电场相比，磁场则是由电流引起的。

电感器是一种用来储存磁场能量的装置。

它由一个线圈和铁芯组成，当电流通过线圈时，铁芯内部产生磁场。

这个磁场使得线圈中的电荷来回运动。

当电流改变时，线圈内的磁场也会改变，从而导致电感器中的电荷移动，储存或释放能量。

在电路中，电容和电感可以串联和并联。

串联是将电容和电感连接在一起，而并联则是将它们放在不同路径上。

串联和并联的方式使电容和电感的特性发生了变化。

在串联电路中，电容和电感的总电容和总电感分别等于它们的代数和。

总电容的值决定了电荷在电容器之间传输的速率和周期性，而总电感的值则决定了磁场能量的储存和释放。

在串联电路中，电容和电感的共同作用导致了一种高频响应，这在通信和无线电等领域有着广泛的应用。

与此相反，在并联电路中，电容和电感的总电容和总电感分别等于它们的倒数之和。

这种并联方式在滤波电路中起着重要作用。

通过合理选择电容和电感的数值，可以使得特定频率的信号被滤除或通过。

这种滤波器常用于音频和无线电设备，使得我们能够在接收或发送信号时只选择特定频率的信号。

总而言之，电场与磁场的电容和电感的串并联在电路中具有重要的作用。

它们能够储存和释放能量，影响电荷和磁场的运动。

了解电容和电感的串并联原理和应用，有助于我们更好地理解和应用电路中的电场和磁场。

电容与电感的串并联首先，我们来了解一下什么是电容与电感。

电容参数用于度量物体贮存电荷的能力，通常由一个由两个平行的导体板构成的开放电路设备表示，其中装载电荷的有效作用区域之间存在介质。

电感，则是电流通过一个导体回路时，其磁权限制电流改变的一个参数，通常由一个线圈形成的闭合电路设备表示。

在电路中，电容和电感做串并联的方式极为常见。

了解电容电感的串并联也是我们解决电路问题的重要手段。

一、电容的串联与并联1.电容串联电容器串联，就是用导线将多个电容器首尾相接地连接，使得各电容器间的电压分压，所同时刻电流相同。

这种情况下的总电容计算公式：1/C=1/C1+1/C2+...+1/Cn。

(C表示总电容，C1、C2……Cn表示各自的电容)2.电容并联电容器并联，是指将多个电容器并联在一个电路上，有相等的电压，而电流则分流。

这种情况下的总电容计算公式：C=C1+C2+...+Cn。

二、电感的串并联1.电感串联电感器串联，就是把多个电感按照首尾接地方式连在一起。

这种情况下，通过各电感的电流都相等，但电压有所不同。

这种情况下的总电感计算公式：L=L1+L2+...+Ln。

2.电感并联电感器并联，就是多个电感并联在一起。

这种情况下，电压相等，电流有所不同。

这种情况下的电感计算公式：1/L=1/L1+1/L2+...+1/Ln。

三、电容电感串并联规律的理解对于电容电感串并联的规律，可以从电能存储的角度来理解。

电容器以电场形式存储电能，电感器则以磁场形式存储电能。

串联电容，各自存储的电荷受限于最小的电容器，因此总电容减小。

而并联电容，各自的电荷可加，因此总电容增大。

电感器同理可得，串联电感，各电感器能通过的电流受限于最小的电感器，总电感增大。

并联电感，各电感器电压相同，总电感减小。

电容与电感的串并联这一基本原理，是我们理解和设计复杂电路的重要基础。

了解了这些理论知识，才能在实际应用中，如无线通信、电源稳定等方面得心应手。
