倒车雷达的安装

倒车雷达系统安装及调试细节说明.txt倒车雷达系统安装及调试细节说明介绍本文档旨在提供倒车雷达系统的安装和调试细节说明，帮助用户顺利完成系统的安装和调试过程。

安装步骤1. 确认所需材料：倒车雷达系统、安装工具（如螺丝刀、电线剥皮钳等）、电线束、绝缘胶带。

2. 首先，确定倒车雷达系统的安装位置。

一般来说，安装在车辆后保险杠的中心位置会更有效。

3. 清洁安装位置，确保其表面干净和光滑。

4. 使用螺丝刀固定倒车雷达系统到安装位置。

确保系统稳固不松动。

5. 接下来，将倒车雷达系统的电线束连接到车辆电源。

请参考倒车雷达系统的用户手册，确认正确的连接方式。

6. 使用电线剥皮钳剥开电线束的一端，将其连接到车辆电源。

使用绝缘胶带包裹连接处，确保电线连接牢固且绝缘良好。

7. 将电线束的另一端连接到倒车雷达系统的控制盒。

同样地，使用绝缘胶带包裹连接处。

8. 最后，进行系统的功能测试。

启动车辆，选择倒车挡，在测试区域模拟倒车过程，观察倒车雷达系统是否正常工作。

调试细节1. 在进行调试前，请确保所有的安装步骤已经完成，并且系统安装稳定。

2. 检查倒车雷达系统的控制盒和电线连接是否牢固。

3. 调整倒车雷达系统的灵敏度。

根据实际需要，根据用户手册操作，调整系统的灵敏度。

4. 进行实地测试。

在安全的测试场地，进行实际的倒车测试。

观察倒车雷达系统的工作效果，确保其准确、可靠。

注意事项1. 在安装和调试过程中，务必小心操作，避免造成人身伤害或损坏设备。

2. 如需进一步的帮助或遇到问题，请查阅倒车雷达系统的用户手册或咨询专业的安装人员。

以上是倒车雷达系统安装及调试细节说明。

希望本文档能帮助用户完成系统的安装和调试工作。

如有疑问，请及时与我们联系。

倒车雷达的安装工艺流程倒车雷达是一种在车辆倒车时帮助司机检测周围障碍物的装置。

它通过声波或红外线等方式检测周围障碍物的距离与位置，并将数据传输到车内的控制器，通过警告声音或图像来提醒司机。

下面将介绍倒车雷达的安装工艺流程。

1. 准备工具和材料安装倒车雷达需要准备一些工具和材料，如电钻、螺丝刀、扳手、电线、接线头、倒车雷达等。

在购买倒车雷达时应注意其型号、品牌以及功能是否符合自己的需求。

2. 确定安装位置在安装倒车雷达前，需要先确定其安装位置。

一般来说，倒车雷达应安装在车辆后部，距离地面高度应在30厘米左右。

安装位置应避免与车辆后部的曲线造成干扰，同时还应考虑到倒车雷达与车身的空间协调性。

3. 安装倒车雷达在安装倒车雷达时，首先需要用电钻在车身上打孔，然后将倒车雷达的探头通过孔洞安装到车身上，使用螺丝固定。

在安装前，需要将倒车雷达的探头与控制器的电线连接好，同时检查电线是否牢固。

4. 连接电源倒车雷达安装完成后，需要将其与车辆的电源连接。

一般来说，可以将倒车雷达的电线连接到车辆的倒车灯电源上，这样当车辆倒车时，倒车雷达就会自动开启。

在连接电源前，需要确保电线的接线头连接牢固，电线不会短路或着火。

5. 调试测试安装完成后，需要对倒车雷达进行调试测试。

测试时，可以让车辆倒车至有障碍物的位置，观察倒车雷达是否能够准确检测到障碍物并发出警告声音或图像。

如果发现问题，需要及时检查电线连接和控制器设置等问题，并进行调整。

倒车雷达的安装需要认真、细致地进行，遵循以上安装工艺流程，确保安装的正确性和稳定性，以达到更好的安全效果。

倒车雷达系统安装及调试细节说明一、准备工作在进行倒车雷达系统的安装和调试之前，需要做一些准备工作。

以下是准备工作的具体内容：1. 确定安装位置：选择一个适合安装倒车雷达系统的位置，通常是汽车后保险杠或车尾部分。

安装位置需要平坦，并且没有其他部件阻挡。

2. 准备工具和材料：准备所需的工具和材料，如螺丝刀、螺丝扳手、电钻、电线等。

确保这些工具和材料质量可靠，并易于使用。

3. 阅读说明书：仔细阅读倒车雷达系统的安装和调试说明书。

确保了解每个步骤和要求。

二、安装步骤按照以下步骤进行倒车雷达系统的安装：1. 卸下后保险杠：使用螺丝刀和螺丝扳手，将后保险杠上的螺丝逐个拆下。

注意储存螺丝，以备后续安装使用。

2. 安装倒车雷达传感器：将倒车雷达传感器固定在选择的安装位置上。

使用螺丝刀和螺丝扳手紧固传感器，并确保它们稳固。

3. 安装控制器和显示器：将控制器和显示器安装在驾驶室内适合的位置上。

使用螺丝刀和螺丝扳手固定控制器和显示器，并确保稳固可靠。

4. 连接电源：根据说明书的要求，连接倒车雷达系统的电源。

确保电源接线正确无误，并进行必要的绝缘处理。

5. 连接传感器和控制器：根据说明书的要求，将倒车雷达传感器与控制器进行连接。

确保连接牢固，并检查每个接口的电气连接是否正确。

6. 安装后保险杠：将已安装好倒车雷达系统的后保险杠重新安装回原位。

使用之前拆下的螺丝进行紧固。

三、调试步骤安装完成后，需要进行倒车雷达系统的调试。

以下是调试步骤的详细说明：1. 启动车辆：启动车辆，并将车辆挂入倒挡。

2. 观察显示器：观察控制器上的显示器，确保倒车雷达系统开始工作。

3. 移动车辆：慢慢倒车，观察显示器上的倒车雷达系统的显示。

确保显示器能够准确地显示车辆周围的障碍物。

4. 校准系统：根据说明书的要求，进行倒车雷达系统的校准。

校准包括传感器位置的微调，以确保精确的测量。

5. 测试功能：在不同距离和角度下测试倒车雷达系统的功能。

确保系统能够准确识别并报警来自不同方向的障碍物。

汽车倒车雷达安装方法
安装汽车倒车雷达的方法如下：
1. 准备工具：螺丝刀、电钻、电缆套管、万能表、导线、电缆束带等。

2. 选择合适的位置：根据车辆类型和个人喜好，选择安装位置。

通常安装在后保险杠上，倒车时能够完全覆盖汽车的后方。

3. 清理安装位置：清理安装位置，确保没有尘土或其他物质。

4. 安装探头：将探头通过装配孔插入倒车雷达系统提供的接口，并使用螺丝固定住。

5. 安装控制器：将控制器通过安装孔插入车内控制盘后的位置，并使用螺丝固定住。

6. 连接导线：根据倒车雷达的接线图将导线分别连接到探头和控制器上。

使用万能表进行测试，确保连接正确。

7. 固定导线：使用电缆束带或电缆套管将导线固定好，以防妨碍其他部件的正常工作。

8.测试和调整：启动汽车，倒车档位，测试倒车雷达是否正常工作。

根据需要进
行调整，确保正确的检测距离和灵敏度。

9. 完成安装：将控制器安装好后，用工具将螺丝刀固定好。

确保安装牢固。

10. 清理工作场所：清理工作场所，清除多余的螺丝、工具等，确保安装完毕。

注意事项：
- 在安装过程中，确保车辆电池已断开电源，以避免意外触电。

- 确保导线连接稳固，避免松动。

- 在焊接接线时要小心，避免触电或引起火灾。

- 在整个安装过程中，仔细阅读和遵守倒车雷达的安装说明书。

倒车雷达接线安装方法
安装倒车雷达的接线方法如下：
1. 找到汽车后备箱内的倒车灯电源线。

这个电源线会在倒车时点亮。

2. 使用电线缆和绝缘胶带将倒车雷达的电源线与倒车灯电源线连接起来。

将两条电线的一端剥开绝缘层，然后将它们用绝缘胶带固定在一起，确保电线连接紧固并绝缘。

3. 在车辆的外部，确定倒车雷达传感器的位置。

通常，倒车雷达的传感器安装在车辆的后保险杠上，但具体位置可以根据车型而有所不同。

4. 使用钻孔器在后保险杠上预钻一个孔，以安装倒车雷达传感器。

5. 将倒车雷达传感器插入预先钻好的孔中，并使用螺丝将其固定在后保险杠上。

6. 将倒车雷达的控制器或显示器安装在车辆内部，通常安装在驾驶员座位旁边的仪表板上。

7. 将倒车雷达的控制器或显示器与传感器连接。

使用提供的电线缆将它们连接起来，并确保电线连接牢固。

8. 重新安装车辆的后保险杠，确保它安装稳固并与车辆的其他外观匹配。

9. 打开倒车雷达的电源，然后进行测试。

在倒车时，倒车雷达应该起作用并发出警告信号，帮助您更好地掌握车辆的后方情况。

请注意，以上步骤仅供参考。

由于不同的车型和倒车雷达品牌，安装方法可能会有所不同。

在进行安装之前，请确保阅读并遵守所购买倒车雷达的安装说明书。

如果不确定如何安装倒车雷达，建议咨询专业人士或寻求专业安装服务。

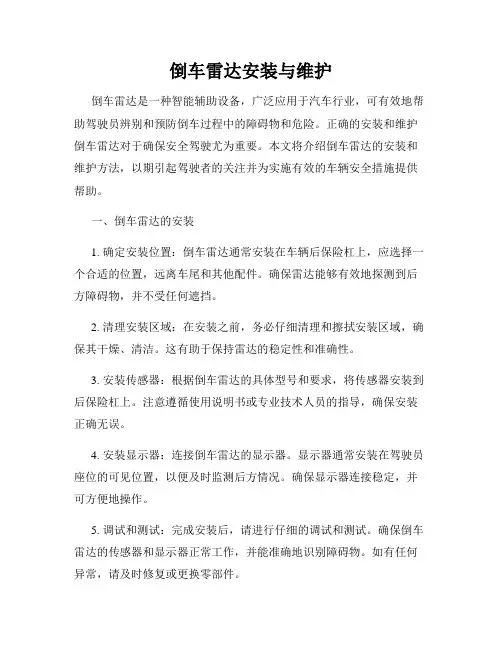

倒车雷达安装与维护倒车雷达是一种智能辅助设备，广泛应用于汽车行业，可有效地帮助驾驶员辨别和预防倒车过程中的障碍物和危险。

正确的安装和维护倒车雷达对于确保安全驾驶尤为重要。

本文将介绍倒车雷达的安装和维护方法，以期引起驾驶者的关注并为实施有效的车辆安全措施提供帮助。

一、倒车雷达的安装1. 确定安装位置：倒车雷达通常安装在车辆后保险杠上，应选择一个合适的位置，远离车尾和其他配件。

确保雷达能够有效地探测到后方障碍物，并不受任何遮挡。

2. 清理安装区域：在安装之前，务必仔细清理和擦拭安装区域，确保其干燥、清洁。

这有助于保持雷达的稳定性和准确性。

3. 安装传感器：根据倒车雷达的具体型号和要求，将传感器安装到后保险杠上。

注意遵循使用说明书或专业技术人员的指导，确保安装正确无误。

4. 安装显示器：连接倒车雷达的显示器。

显示器通常安装在驾驶员座位的可见位置，以便及时监测后方情况。

确保显示器连接稳定，并可方便地操作。

5. 调试和测试：完成安装后，请进行仔细的调试和测试。

确保倒车雷达的传感器和显示器正常工作，并能准确地识别障碍物。

如有任何异常，请及时修复或更换零部件。

二、倒车雷达的维护1. 定期检查：建议驾驶员定期检查倒车雷达的工作状态。

检查传感器和线缆是否完好无损，并清洁传感器表面的灰尘或污渍，以确保其准确性和可靠性。

2. 防止水分进入：特别是在雨天或洗车后，应尽量避免水分进入倒车雷达的传感器和线缆。

水分可能影响雷达的正常工作，甚至导致故障。

3. 防止碰撞和损坏：尽量避免倒车雷达的传感器受到碰撞或其他物体的损害。

如果传感器损坏，应立即修复或更换，以确保倒车雷达的正常运行。

4. 定期校准：根据使用说明书或专业技术人员的建议，定期校准倒车雷达，以确保其准确性和稳定性。

校准过程需要谨慎进行，并遵循相关的安全操作规程。

5. 及时维修与更换：如果发现倒车雷达工作异常或有任何损坏，应及时进行维修或更换。

不要试图自己修复或改装，以免造成更加严重的后果。

倒车雷达安装方法
安装倒车雷达的步骤如下：
1. 准备工具：螺丝刀、扳手、电钻和电线连接器。

2. 确定安装位置：倒车雷达一般安装在车辆后部保险杠上。

清洁保险杠上的安装位置，以确保安装处干净和平整。

3. 将倒车雷达传感器固定在保险杠上。

使用电钻和螺丝将传感器牢固地固定在保险杠上。

注意，传感器应该安装在距离地面适当高度的位置，以确保良好的探测范围。

4. 将控制器安装在车辆内部。

一般来说，控制器可以安装在后备箱内或者车辆内部某个隐藏的位置。

使用电钻和螺丝将控制器固定在所选择的位置上。

5. 连接传感器和控制器。

使用电线连接器将传感器和控制器连接起来。

确保连接牢固且电线没有松动。

6. 连接电源。

将控制器的电源线连接到车辆的电源上。

此步骤可能需要您查看您的车辆的电路图或者请一个专业人士来完成。

7. 连接显示屏。

如果您的倒车雷达配有显示屏，将其连接到控制器上。

8. 完成安装。

测试倒车雷达是否正常工作。

确保传感器可以探测到后方障碍物，并在显示屏上正确显示距离。

请注意，以上步骤仅供参考。

具体安装方法可能因不同的车型和倒车雷达品牌而有所不同。

强烈建议您在安装之前查阅所购买的倒车雷达的安装手册，并根据手册提供的具体指导进行安装。

如果您不熟悉汽车电气系统的操作，请寻求专业技术人员的帮助。

汽车倒车雷达安装指南提供倒车辅助在如今的汽车生活中，倒车雷达已经成为一项非常实用的辅助设备，它能够大大提高倒车时的安全性和便利性。

如果你想为自己的爱车安装倒车雷达，却又不知道从何下手，那么这篇文章将为你提供详细的安装指南。

一、倒车雷达的作用及工作原理倒车雷达的主要作用是在倒车时，通过传感器检测车辆后方的障碍物，并以声音或者显示的方式向驾驶员提供警示信息，帮助驾驶员更好地判断车辆与障碍物之间的距离，避免碰撞。

倒车雷达的工作原理是利用超声波传感器向外发射超声波，当超声波遇到障碍物后会反射回来，传感器接收到反射波后，通过计算发射和接收的时间差，来确定障碍物的距离。

一般来说，倒车雷达的检测范围在 03 米至 25 米之间。

二、安装倒车雷达前的准备工作1、选择合适的倒车雷达产品市面上的倒车雷达品牌和型号众多，在选择时需要考虑以下几个因素：（1）检测精度：精度越高，对障碍物的距离判断越准确。

（2）探头数量：一般来说，探头数量越多，检测范围越广，但价格也相对较高。

常见的有 2 探头、4 探头和 6 探头等。

（3）显示方式：有声音提示、数字显示和图像显示等多种方式，可根据个人喜好选择。

（4）品牌和质量：选择知名品牌和质量可靠的产品，以保证使用效果和寿命。

2、准备安装工具安装倒车雷达需要用到的工具包括：螺丝刀、扳手、电钻、卷尺、绝缘胶带等。

3、确定安装位置倒车雷达的探头通常安装在车辆的后保险杠上，安装位置要尽量避开障碍物和牌照框。

一般来说，4 探头的倒车雷达，探头安装在保险杠的左右两侧和中间位置；6 探头的倒车雷达，除了上述位置外，还会在保险杠的两角各增加一个探头。

三、倒车雷达的安装步骤1、拆卸后保险杠首先，需要将车辆的后保险杠拆卸下来。

不同车型的拆卸方法可能会有所不同，一般需要先拆除固定螺丝和卡扣，然后小心地将保险杠从车身上取下。

2、标记探头安装位置使用卷尺和记号笔，在保险杠上标记出探头的安装位置。

要确保标记位置准确、对称，并符合产品说明书的要求。

以下简单介绍一下倒车雷达的安装步骤：
第1步、拆后保险杠。

检查后保险杆内部构造情况，如车架大梁、撞击缓冲泡沫块等，尽量避开此类位置。

如果有塑料螺丝动作得轻一些。

第2步、打孔。

用标尺度量出探头的位置，用配套的专用钻头沿标记处开孔，并将孔修理平滑。

（如果是换用新的倒车雷达，这个较危险的步骤就可以省去咯
第3步、按装倒车雷达的探头。

按探头编号从左至右依次装入打孔处。

理顺探头连线，并上穿至后备箱左侧处。

第4步、安装倒车雷达的控制器。

拆开后备箱左侧内衬板及左尾灯，安装上倒车雷达控制器，电源信号线接在倒车灯线。

第5步、安装倒车雷达的显示器。

根据用车习惯找雷达显示器的固定位置，建议安装在左侧A柱下方。

将显示器信号线沿左侧门边压条下方或地胶垫下，排到后备箱左侧处，依顺序把显示器及探头插头接往主控制器。

第6步、测试倒车雷达是否能正常使用。

挂入倒档测试倒车雷达的工作状况，确定各探头及显示器是否正常，然后装回尾灯及内饰板、保险杠。

汽车倒车雷达安装方法汽车倒车雷达是一种用于辅助驾驶的装置，它通过超声波技术来检测车辆周围的障碍物，帮助驾驶员避免碰撞和刮擦。

安装汽车倒车雷达可以提高驾驶的安全性和舒适性，下面我将详细介绍汽车倒车雷达的安装方法。

第一步：购买合适的倒车雷达在安装汽车倒车雷达之前，首先需要购买一套合适的倒车雷达。

市场上有各种不同类型和品牌的倒车雷达可以选择，例如带有显示器的蓝牙倒车雷达，或者后视镜集成式的倒车雷达。

根据自己的需求和预算，选择适合自己车辆的倒车雷达。

第二步：准备安装工具和材料安装汽车倒车雷达需要一些基本的工具和材料。

下面是一些常用的工具和材料清单：- 螺丝刀和螺丝批- 钳子和剪线器- 导线和绝缘胶带- 螺丝和螺母- 钻头和螺纹钻头- 安装支架和卡扣第三步：确定倒车雷达的安装位置在安装倒车雷达之前，需要确定雷达探头的安装位置。

通常情况下，倒车雷达的探头安装在车辆的保险杠上，距离地面约为40-50厘米。

可以根据实际情况来调整探头的安装位置，以确保能够准确地探测到后方障碍物。

第四步：安装倒车雷达的控制器和显示器将倒车雷达的控制器和显示器安装到车辆的指定位置。

通常情况下，控制器和显示器的安装位置可以选择在车辆的驾驶室内，例如中控台或者仪表盘上。

使用螺丝固定控制器和显示器，确保安装牢固。

第五步：安装倒车雷达的探头将倒车雷达的探头安装到车辆的保险杠上。

首先，使用钻头和螺纹钻头在保险杠上钻孔，以安装探头的支架。

然后，将探头支架固定在保险杠上，使用螺丝和螺母进行固定。

最后，将探头安装到支架上，确保探头与保险杠平齐并且稳固。

第六步：连接倒车雷达的电源和信号线将倒车雷达的电源线和信号线连接到车辆的电源系统和后备灯电路上。

首先，通过剪线器剪开车辆后备灯的电源线，然后使用绝缘胶带将倒车雷达的电源线和后备灯电源线连接在一起。

接下来，将倒车雷达的信号线连接到后备灯信号线上，以接收倒车信号并启动倒车雷达。

第七步：测试倒车雷达的功能在安装完成后，需要测试倒车雷达的功能是否正常。
