叉车倒车雷达的选择和安装使用(一)

倒车雷达的使用和注意事项倒车雷达是一种车辆安全装置，通过利用超声波技术来检测车辆周围的障碍物，帮助驾驶员在倒车时避免碰撞和事故。

在如今拥有越来越多车辆的城市环境中，倒车雷达的使用越来越普遍。

本文将介绍倒车雷达的使用方法以及使用过程中需要注意的事项。

让我们了解倒车雷达的工作原理。

倒车雷达通常由超声波传感器、控制模块和显示器组成。

超声波传感器负责发射超声波信号并接收回波，控制模块负责处理和分析接收到的信号，显示器则用来向驾驶员展示障碍物的距离和位置。

在使用倒车雷达时，有几个要点需要注意。

确保倒车雷达系统处于正常工作状态。

在启动车辆之前，检查一下倒车雷达系统是否正常运行，是否显示异常。

如果发现雷达系统有故障，应及时进行修理或更换。

正确安装超声波传感器是关键。

传感器通常安装在车辆的后保险杠上，需要保持传感器与地面平行，同时与后保险杠保持一定的间距。

安装时，应按照制造商提供的指南进行操作，确保传感器安装牢固。

在倒车过程中，驾驶员应始终保持警觉。

尽管倒车雷达可以提供辅助，但驾驶员仍然需要全神贯注地注意周围环境。

倒车雷达的作用是提醒驾驶员周围是否有障碍物，但并不能完全替代驾驶员的判断和操作。

倒车雷达通常会提供声音和图像等提示，以帮助驾驶员判断障碍物与车辆的距离和位置。

驾驶员应熟悉不同提示音和图像的含义，以便快速做出反应。

通常，随着障碍物距离减小，提示音会变得更加频繁或者更加紧促，图像也会相应变化。

在倒车行驶中，驾驶员应注意保持适当的车速。

过快的倒车速度会增加发生事故的风险，因为倒车雷达检测到障碍物后，可能无法及时提醒驾驶员。

倒车时，驾驶员应当使用后视镜和倒车镜来观察车辆周围情况，以确保安全。

在停车时，及时关闭倒车雷达系统。

倒车雷达主要用于倒车过程中的辅助，停车时无需额外的辅助。

关闭倒车雷达系统可以避免不必要的干扰和能源浪费。

总之，倒车雷达是一项非常有用的车辆安全装置，可以在倒车时提供有效的辅助。

然而，驾驶员仍然需要保持警觉，并根据环境情况做出正确的判断和操作。

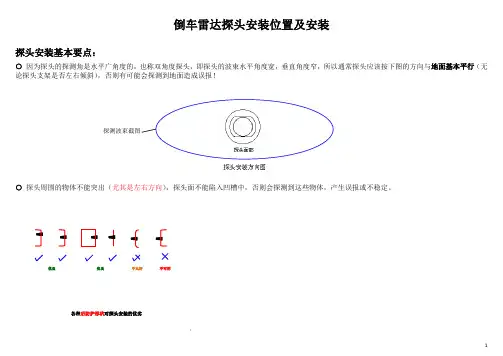

倒车雷达探头安装位置及安装探头安装基本要点：○因为探头的探测角是水平广角度的，也称双角度探头，即探头的波束水平角度宽，垂直角度窄，所以通常探头应该按下图的方向与地面基本平行（无论探头支架是否左右倾斜），否则有可能会探测到地面造成误报！探测波束截图○探头周围的物体不能突出（尤其是左右方向），探头面不能陷入凹槽中，否则会探测到这些物体，产生误报或不稳定。

优良优良不太好不可用各种后防护形状对探头安装的优劣○ 探头安装高度一般为550-700mm ，太低会误报地面，太高有可能测不到儿童等低矮物，最后还需在实际使用中确定。

探头安装要求理想的指向角应该上翘（5~10°）或与地面平行；安装高度应为550～700mm （有载时），否则有误报地面的可能。

一般情况下探头位置偏上装，离地面远一点。

理想的指向角不佳的指向角理想的后保角度不佳的后保角度后轮地面○ 探头尾部不能受到强制，要有一定的自由度如下图：此段线不能紧绷，但也不要过于松垮，要领是松而不垮在探头附近应有一个固定点○卸下探头时，应轻旋探头尾部往前送，当探头前部有少许空隙时即用手指抠住胶套将探头向前轻轻拔出，以保证胶套与探头塑件不分离。

探头位置不佳引起误报的案例（误报—即车辆后侧无目标但连续或间断报警）：案例一：探头方向不对案例二：探头陷入其它物体，即探头周围的物体比探头面更突出，造成声波附加反射导致误报。

案例三：水平位置有突出的物体周围突出的物体（尤其是左右方向），会产生镜面反射，导致误报或不稳定。

因为探头是广角的，灵敏度又很高，在水平方向远离探头2m 的障碍物（指车辆上的）可能会出现附加辐射，见下图：车辆上正对探头的障碍物 探头 车辆上正对探头的障碍物衍射反射波 衍射反射波采用增加装声波“耳廓”使声波绕开障碍物：注意：·声波挡板（耳廓）的材料是金属、塑料、橡胶等都可以，需能耐久；·图纸中尺寸为参考值，需要实验，可用橡皮泥试，注意必须要有一定的保险余量，否则当环境变化或车辆尺寸的离散性等因数，又会产生误报； ·注意声波挡板（耳轮）的形状两头采用斜面或圆头，为的是不会刮伤人，也防止人用脚踩站；整改后：车辆上正对探头的障碍物声波挡板（耳廓）探头50-80mm20-30mm外加的“耳廓”另一种整改方案：采用声波整流板（将镜面反射改为斜面反射），可采用铁板，但不要有突出（声波整流板尺寸可略低于、小于尾灯），以防刮伤人。

倒车雷达系统安装及调试细节说明.txt倒车雷达系统安装及调试细节说明介绍本文档旨在提供倒车雷达系统的安装和调试细节说明，帮助用户顺利完成系统的安装和调试过程。

安装步骤1. 确认所需材料：倒车雷达系统、安装工具（如螺丝刀、电线剥皮钳等）、电线束、绝缘胶带。

2. 首先，确定倒车雷达系统的安装位置。

一般来说，安装在车辆后保险杠的中心位置会更有效。

3. 清洁安装位置，确保其表面干净和光滑。

4. 使用螺丝刀固定倒车雷达系统到安装位置。

确保系统稳固不松动。

5. 接下来，将倒车雷达系统的电线束连接到车辆电源。

请参考倒车雷达系统的用户手册，确认正确的连接方式。

6. 使用电线剥皮钳剥开电线束的一端，将其连接到车辆电源。

使用绝缘胶带包裹连接处，确保电线连接牢固且绝缘良好。

7. 将电线束的另一端连接到倒车雷达系统的控制盒。

同样地，使用绝缘胶带包裹连接处。

8. 最后，进行系统的功能测试。

启动车辆，选择倒车挡，在测试区域模拟倒车过程，观察倒车雷达系统是否正常工作。

调试细节1. 在进行调试前，请确保所有的安装步骤已经完成，并且系统安装稳定。

2. 检查倒车雷达系统的控制盒和电线连接是否牢固。

3. 调整倒车雷达系统的灵敏度。

根据实际需要，根据用户手册操作，调整系统的灵敏度。

4. 进行实地测试。

在安全的测试场地，进行实际的倒车测试。

观察倒车雷达系统的工作效果，确保其准确、可靠。

注意事项1. 在安装和调试过程中，务必小心操作，避免造成人身伤害或损坏设备。

2. 如需进一步的帮助或遇到问题，请查阅倒车雷达系统的用户手册或咨询专业的安装人员。

以上是倒车雷达系统安装及调试细节说明。

希望本文档能帮助用户完成系统的安装和调试工作。

如有疑问，请及时与我们联系。

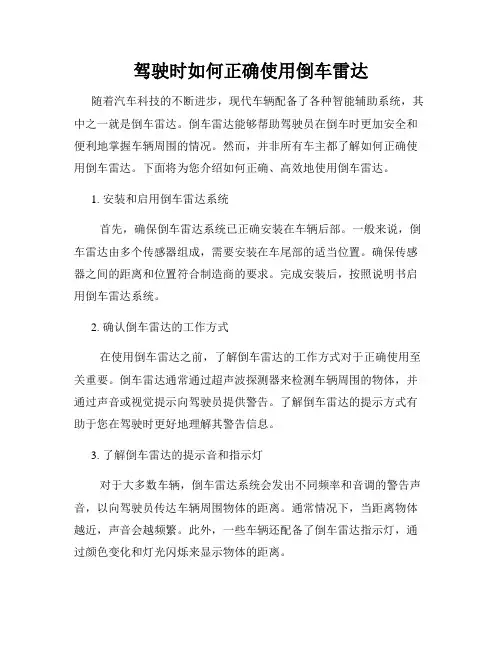

驾驶时如何正确使用倒车雷达随着汽车科技的不断进步，现代车辆配备了各种智能辅助系统，其中之一就是倒车雷达。

倒车雷达能够帮助驾驶员在倒车时更加安全和便利地掌握车辆周围的情况。

然而，并非所有车主都了解如何正确使用倒车雷达。

下面将为您介绍如何正确、高效地使用倒车雷达。

1. 安装和启用倒车雷达系统首先，确保倒车雷达系统已正确安装在车辆后部。

一般来说，倒车雷达由多个传感器组成，需要安装在车尾部的适当位置。

确保传感器之间的距离和位置符合制造商的要求。

完成安装后，按照说明书启用倒车雷达系统。

2. 确认倒车雷达的工作方式在使用倒车雷达之前，了解倒车雷达的工作方式对于正确使用至关重要。

倒车雷达通常通过超声波探测器来检测车辆周围的物体，并通过声音或视觉提示向驾驶员提供警告。

了解倒车雷达的提示方式有助于您在驾驶时更好地理解其警告信息。

3. 了解倒车雷达的提示音和指示灯对于大多数车辆，倒车雷达系统会发出不同频率和音调的警告声音，以向驾驶员传达车辆周围物体的距离。

通常情况下，当距离物体越近，声音会越频繁。

此外，一些车辆还配备了倒车雷达指示灯，通过颜色变化和灯光闪烁来显示物体的距离。

4. 理解倒车雷达的警告信息当倒车雷达系统检测到靠近车辆的障碍物时，它会发出警告声音或显示相应的指示灯。

驾驶员应即刻停车并检查周围环境，以避免事故发生。

记住，虽然倒车雷达可以提供重要的提示，但驾驶员仍然需要依靠自己的观察和判断以确保安全。

5. 不仅仅依赖倒车雷达倒车雷达是一种辅助工具，但并不意味着驾驶员可以完全依赖它。

始终要时刻保持警惕，仔细观察周围环境。

使用倒车镜和后视摄像头等其他辅助设备，以及仔细回顾盲区，以确保周围没有任何障碍物。

6. 定期检查和保养倒车雷达系统倒车雷达系统需要定期检查和保养，以确保其正常工作。

遵循制造商的指导，定期清洁雷达传感器以确保其准确无误的识别距离。

定期检查备用电池，并根据需要更换。

总结：正确使用倒车雷达可以大大提高倒车时的安全性和便利性。

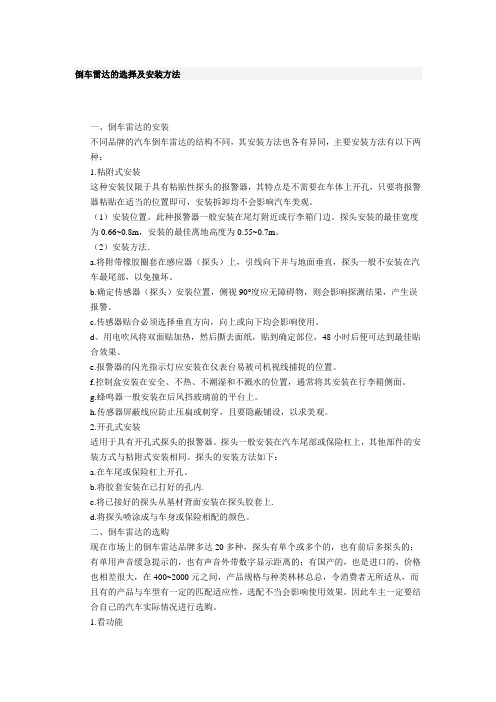

倒车雷达的选择及安装方法一、倒车雷达的安装不同品牌的汽车倒车雷达的结构不同，其安装方法也各有异同，主要安装方法有以下两种：1.粘附式安装这种安装仅限于具有粘贴性探头的报警器，其特点是不需要在车体上开孔，只要将报警器粘贴在适当的位置即可，安装拆卸均不会影响汽车美观。

（1）安装位置。

此种报警器一般安装在尾灯附近或行李箱门边。

探头安装的最佳宽度为0.66~0.8m，安装的最佳离地高度为0.55~0.7m。

（2）安装方法．a.将附带橡胶圈套在感应器（探头）上，引线向下并与地面垂直，探头一般不安装在汽车最尾部，以免撞坏。

b.确定传感器（探头）安装位置，侧视90°度应无障碍物，则会影响探测结果，产生误报警。

c.传感器贴合必须选择垂直方向，向上或向下均会影响使用。

d。

用电吹风将双面贴加热，然后撕去面纸，贴到确定部位，48小时后便可达到最佳贴合效果。

e.报警器的闪光指示灯应安装在仪表台易被司机视线捕捉的位置。

f.控制盒安装在安全、不热、不潮湿和不溅水的位置，通常将其安装在行李箱侧面。

g.蜂鸣器一般安装在后风挡玻璃前的平台上。

h.传感器屏蔽线应防止压扁或刺穿，且要隐蔽铺设，以求美观。

2.开孔式安装适用于具有开孔式探头的报警器。

探头一般安装在汽车尾部或保险杠上，其他部件的安装方式与粘附式安装相同。

探头的安装方法如下：a.在车尾或保险杠上开孔。

b.将胶套安装在已打好的孔内.c.将已接好的探头从基材背面安装在探头胶套上.d.将探头喷涂成与车身或保险相配的颜色。

二、倒车雷达的选购现在市场上的倒车雷达品牌多达20多种，探头有单个或多个的，也有前后多探头的；有单用声音缓急提示的，也有声音外带数字显示距离的；有国产的，也是进口的，价格也相差很大，在400~2000元之间，产品规格与种类林林总总，令消费者无所适从，而且有的产品与车型有一定的匹配适应性，选配不当会影响使用效果，因此车主一定要结合自己的汽车实际情况进行选购。

倒车雷达系统安装及调试细节说明一、准备工作在进行倒车雷达系统的安装和调试之前，需要做一些准备工作。

以下是准备工作的具体内容：1. 确定安装位置：选择一个适合安装倒车雷达系统的位置，通常是汽车后保险杠或车尾部分。

安装位置需要平坦，并且没有其他部件阻挡。

2. 准备工具和材料：准备所需的工具和材料，如螺丝刀、螺丝扳手、电钻、电线等。

确保这些工具和材料质量可靠，并易于使用。

3. 阅读说明书：仔细阅读倒车雷达系统的安装和调试说明书。

确保了解每个步骤和要求。

二、安装步骤按照以下步骤进行倒车雷达系统的安装：1. 卸下后保险杠：使用螺丝刀和螺丝扳手，将后保险杠上的螺丝逐个拆下。

注意储存螺丝，以备后续安装使用。

2. 安装倒车雷达传感器：将倒车雷达传感器固定在选择的安装位置上。

使用螺丝刀和螺丝扳手紧固传感器，并确保它们稳固。

3. 安装控制器和显示器：将控制器和显示器安装在驾驶室内适合的位置上。

使用螺丝刀和螺丝扳手固定控制器和显示器，并确保稳固可靠。

4. 连接电源：根据说明书的要求，连接倒车雷达系统的电源。

确保电源接线正确无误，并进行必要的绝缘处理。

5. 连接传感器和控制器：根据说明书的要求，将倒车雷达传感器与控制器进行连接。

确保连接牢固，并检查每个接口的电气连接是否正确。

6. 安装后保险杠：将已安装好倒车雷达系统的后保险杠重新安装回原位。

使用之前拆下的螺丝进行紧固。

三、调试步骤安装完成后，需要进行倒车雷达系统的调试。

以下是调试步骤的详细说明：1. 启动车辆：启动车辆，并将车辆挂入倒挡。

2. 观察显示器：观察控制器上的显示器，确保倒车雷达系统开始工作。

3. 移动车辆：慢慢倒车，观察显示器上的倒车雷达系统的显示。

确保显示器能够准确地显示车辆周围的障碍物。

4. 校准系统：根据说明书的要求，进行倒车雷达系统的校准。

校准包括传感器位置的微调，以确保精确的测量。

5. 测试功能：在不同距离和角度下测试倒车雷达系统的功能。

确保系统能够准确识别并报警来自不同方向的障碍物。

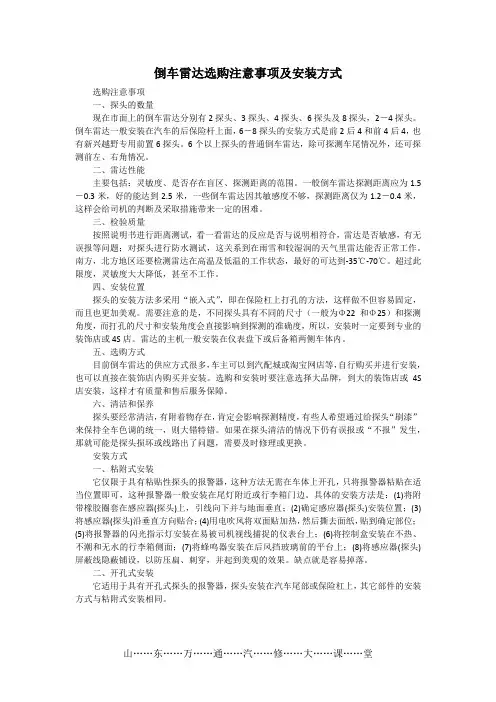

倒车雷达选购注意事项及安装方式选购注意事项一、探头的数量现在市面上的倒车雷达分别有2探头、3探头、4探头、6探头及8探头，2－4探头。

倒车雷达一般安装在汽车的后保险杆上面，6－8探头的安装方式是前2后4和前4后4，也有新兴越野专用前置6探头。

6个以上探头的普通倒车雷达，除可探测车尾情况外，还可探测前左、右角情况。

二、雷达性能主要包括：灵敏度、是否存在盲区、探测距离的范围。

一般倒车雷达探测距离应为1.5－0.3米，好的能达到2.5米，一些倒车雷达因其敏感度不够，探测距离仅为1.2－0.4米，这样会给司机的判断及采取措施带来一定的困难。

三、检验质量按照说明书进行距离测试，看一看雷达的反应是否与说明相符合，雷达是否敏感，有无误报等问题；对探头进行防水测试，这关系到在雨雪和较湿润的天气里雷达能否正常工作。

南方，北方地区还要检测雷达在高温及低温的工作状态，最好的可达到-35℃-70℃。

超过此限度，灵敏度大大降低，甚至不工作。

四、安装位置探头的安装方法多采用“嵌入式”，即在保险杠上打孔的方法，这样做不但容易固定，而且也更加美观。

需要注意的是，不同探头具有不同的尺寸（一般为Φ22和Φ25）和探测角度，而打孔的尺寸和安装角度会直接影响到探测的准确度，所以，安装时一定要到专业的装饰店或4S店。

雷达的主机一般安装在仪表盘下或后备箱两侧车体内。

五、选购方式目前倒车雷达的供应方式很多，车主可以到汽配城或淘宝网店等，自行购买并进行安装，也可以直接在装饰店内购买并安装。

选购和安装时要注意选择大品牌，到大的装饰店或4S 店安装，这样才有质量和售后服务保障。

六、清洁和保养探头要经常清洁，有附着物存在，肯定会影响探测精度，有些人希望通过给探头“刷漆”来保持全车色调的统一，则大错特错。

如果在探头清洁的情况下仍有误报或“不报”发生，那就可能是探头损坏或线路出了问题，需要及时修理或更换。

安装方式一、粘附式安装它仅限于具有粘贴性探头的报警器，这种方法无需在车体上开孔，只将报警器粘贴在适当位置即可，这种报警器一般安装在尾灯附近或行李箱门边。

倒车雷达安装方法
安装倒车雷达的步骤如下：
1. 准备工具：螺丝刀、扳手、电钻和电线连接器。

2. 确定安装位置：倒车雷达一般安装在车辆后部保险杠上。

清洁保险杠上的安装位置，以确保安装处干净和平整。

3. 将倒车雷达传感器固定在保险杠上。

使用电钻和螺丝将传感器牢固地固定在保险杠上。

注意，传感器应该安装在距离地面适当高度的位置，以确保良好的探测范围。

4. 将控制器安装在车辆内部。

一般来说，控制器可以安装在后备箱内或者车辆内部某个隐藏的位置。

使用电钻和螺丝将控制器固定在所选择的位置上。

5. 连接传感器和控制器。

使用电线连接器将传感器和控制器连接起来。

确保连接牢固且电线没有松动。

6. 连接电源。

将控制器的电源线连接到车辆的电源上。

此步骤可能需要您查看您的车辆的电路图或者请一个专业人士来完成。

7. 连接显示屏。

如果您的倒车雷达配有显示屏，将其连接到控制器上。

8. 完成安装。

测试倒车雷达是否正常工作。

确保传感器可以探测到后方障碍物，并在显示屏上正确显示距离。

请注意，以上步骤仅供参考。

具体安装方法可能因不同的车型和倒车雷达品牌而有所不同。

强烈建议您在安装之前查阅所购买的倒车雷达的安装手册，并根据手册提供的具体指导进行安装。

如果您不熟悉汽车电气系统的操作，请寻求专业技术人员的帮助。

倒车雷达方案倒车雷达方案概述倒车雷达是一种用于辅助驾驶的装置，可以帮助驾驶员在倒车时检测车辆后方的障碍物。

本文将介绍倒车雷达的原理、安装方法以及注意事项。

原理倒车雷达的原理是利用超声波传感器来检测障碍物与车辆之间的距离。

当超声波传感器发射出来的超声波遇到障碍物后，会被反射回来，并被传感器接收到。

通过测量超声波的往返时间，我们可以计算出障碍物与车辆之间的距离。

当距离小于一定的预设值时，倒车雷达会发出警示信号，提醒驾驶员及时停车。

安装方法以下是倒车雷达的基本安装步骤：1. 确定安装位置：通常倒车雷达会安装在车辆的后保险杠上。

首先需要确定一个合适的位置，要保证倒车雷达可以覆盖到车辆后方的整个区域。

2. 清洁安装位置：使用清洁剂清洗安装位置，确保表面干净无尘。

3. 安装传感器：根据厂家提供的说明书，将传感器安装在后保险杠上。

一般情况下，传感器会有一个预先设计好的孔位，可以直接使用螺丝固定。

4. 安装控制盒：将控制盒安装在车辆内部合适的位置，并将其连接到传感器。

5. 连接电源：将倒车雷达的电源线连接到车辆的电源系统。

在连接之前，务必先断开车辆的电源。

6. 安装显示器：如果倒车雷达带有显示器，将其安装在车辆内部合适的位置，并将其连接到控制盒。

7. 测试功能：完成安装后，启动车辆并进入倒车档位。

倒车雷达应该会开始工作，并在检测到障碍物时发出警示信号。

注意事项在安装和使用倒车雷达时，需要注意以下事项：- 安装位置要合理。

倒车雷达的传感器应该覆盖到车辆后方的整个区域，同时避免与其他零部件干扰。

- 定期清洁。

倒车雷达的传感器容易受到污垢、灰尘和水汽的影响，应该定期清洁以确保正常工作。

- 注意维护。

如果发现倒车雷达存在故障或异常情况，应及时进行维修或更换。

- 不完全依赖。

倒车雷达是辅助驾驶装置，不能代替驾驶员的判断和操作。

在倒车时，仍然需要驾驶员保持警惕，并通过后视镜等手段观察后方情况。

总结倒车雷达是一种实用的辅助驾驶装置，可以在倒车时提供额外的安全保障。

以下简单介绍一下倒车雷达的安装步骤：
第1步、拆后保险杠。

检查后保险杆内部构造情况，如车架大梁、撞击缓冲泡沫块等，尽量避开此类位置。

如果有塑料螺丝动作得轻一些。

第2步、打孔。

用标尺度量出探头的位置，用配套的专用钻头沿标记处开孔，并将孔修理平滑。

（如果是换用新的倒车雷达，这个较危险的步骤就可以省去咯
第3步、按装倒车雷达的探头。

按探头编号从左至右依次装入打孔处。

理顺探头连线，并上穿至后备箱左侧处。

第4步、安装倒车雷达的控制器。

拆开后备箱左侧内衬板及左尾灯，安装上倒车雷达控制器，电源信号线接在倒车灯线。

第5步、安装倒车雷达的显示器。

根据用车习惯找雷达显示器的固定位置，建议安装在左侧A柱下方。

将显示器信号线沿左侧门边压条下方或地胶垫下，排到后备箱左侧处，依顺序把显示器及探头插头接往主控制器。

第6步、测试倒车雷达是否能正常使用。

挂入倒档测试倒车雷达的工作状况，确定各探头及显示器是否正常，然后装回尾灯及内饰板、保险杠。
