砂浆立方体试块抗压强度检验报告

一、实验背景砂浆是建筑工程中常用的建筑材料之一，具有粘结、填缝、衬垫等多种功能。

砂浆的强度等级是评价其性能的重要指标，直接影响着建筑物的质量与使用寿命。

本实验旨在通过砂浆强度等级的测定，了解不同配合比的砂浆在标准养护条件下的抗压强度，为工程实践提供理论依据。

二、实验目的1. 掌握砂浆强度等级的测定方法；2. 了解不同配合比砂浆的抗压强度；3. 分析影响砂浆强度等级的因素。

三、实验材料1. 水泥：普通硅酸盐水泥，强度等级为42.5；2. 细骨料：中砂，细度模数为2.6；3. 水：自来水；4. 砂浆配合比：水泥：砂：水=1:2:0.5；5. 砂浆试验仪器：砂浆搅拌机、砂浆养护箱、立方体试模、抗压试验机等。

四、实验方法1. 按照砂浆配合比称取水泥、砂、水；2. 将水泥、砂、水混合均匀，搅拌均匀；3. 将搅拌好的砂浆倒入立方体试模中，捣实；4. 将试模放入砂浆养护箱中，养护28天；5. 将养护好的试块取出，进行抗压试验；6. 记录试块的抗压强度值。

五、实验结果与分析1. 实验数据表1 砂浆抗压强度试验结果试件编号抗压强度（MPa）1 25.62 26.23 27.12. 结果分析根据实验数据，本实验中砂浆的抗压强度平均值为26.3MPa。

从实验结果可以看出，砂浆的强度等级为M20。

影响砂浆强度等级的因素主要有以下几方面：（1）水泥强度等级：水泥是砂浆的主要胶凝材料，水泥强度等级越高，砂浆的强度等级也越高。

（2）细骨料种类：细骨料的种类、细度模数等都会影响砂浆的强度等级。

（3）水灰比：水灰比是砂浆配合比中的关键参数，水灰比越小，砂浆的强度等级越高。

（4）养护条件：砂浆的养护条件对强度等级有很大影响，养护温度、湿度等都会影响砂浆的强度。

六、实验结论1. 通过本实验，掌握了砂浆强度等级的测定方法；2. 了解不同配合比砂浆的抗压强度，为工程实践提供了理论依据；3. 分析了影响砂浆强度等级的因素，为砂浆的配制与施工提供了参考。

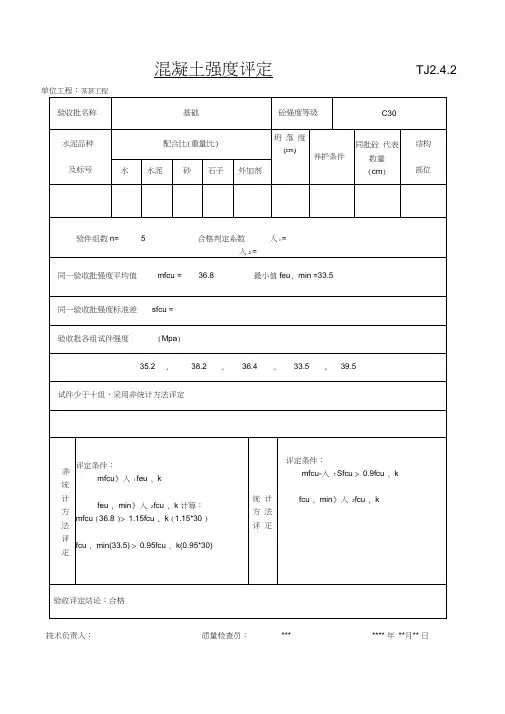

混凝土强度评定TJ2.4.2 某某工程技术负责人：质量检查员：*** **** 年**月** 日混凝土强度评定某某工程技术负责人：质量检查员：*** **** 年**月** 日砼强度合格判定系数入1/入2参照表：非统计方法评定合格判定系数入1/入2参照表:统计方法评定合格判定系数入1/入2参照表:同一验收批强度标准差(sfcu )的计算：(把这13个数据复制到Excel里，例如A1~M1，然后用公式二STDEV(A1:M1)，即求得标准差。

) 某混合结构基础和首层用C30砼，共13组强度试块，各组代表值分别为50.4、36.1、40.8、39.4、58.0、37.7、36.8、57.3、56.7、51.6、57.5、42.5、39.9(N/mm2 ),判断该批试块强度是否符合标准规定。

(入1=1.7入2=0.9。

1、试块组数：13组。

采用统计方法评定，入1 = 1.7入2=0.2。

2、平均值：46.5最大值：58.0最小值：36.13、标准差8.8 (把这13个数据复制到Excel里，例如A1~M1，然后用公式=STDEV(A1:M1)，即求得标准差。

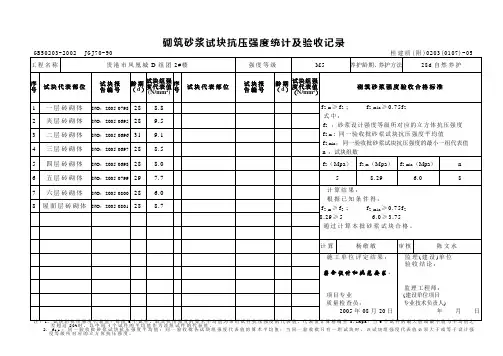

)4、评定：1) 卩feu 入1c fcu > 0.9fcu,k(46.5-1.7 88) >0.9 30 即: 31.5 >27.02) fcu,min >入2fcu,k(36.1) >0.9 30 即：36.1 >27.05、结论：该批试块强度评合格砂浆强度汇总评定表TJ2.4.4砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定：同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度，同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0．75 倍。

注：（1）砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不少于 3 组。

当同一验收批只有一组试块时，该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。

实验（七）砂浆抗压强度实验（一）实验目的：测试砂浆立方体抗压强度，作为调整砂浆配合比和控制砂浆质量的主要依据。

（二）实验仪器设备：1压力实验机精度不大于±2%。

2试模试模规格为（70.7mmｘ70.7mmｘ70.7mm）.3捣棒、抹刀、油灰刀等。

（三）实验步骤：1将试模内壁涂一薄层机油或脱模剂。

2向试模内一次注满砂浆，用捣棒均匀由外向内按螺旋方向插捣25次，然后在四侧用油灰刀沿试模内壁捣数次，砂浆应高出模口6-8mm。

3当砂浆表面开始出现麻班状态时（15~30min），将高出模口的砂浆沿试模顶面刮去并抹平。

4试件制作后在（20±5）0 c环境下静置（24±2）h ，气温较低时，可适当延长时间，但不得超过两天：然后进行编号拆模，并在标准养护条件下继续养护至28d ，然后进行试压5将试件从养护地点取出，尽快地进行实验，以免试件内部温湿度发生显著变化。

先将试件擦干净，测量尺寸，并检查其外观。

试件尺寸测量精确至1mm ,并据此计算试件的受压面积。

若实测尺寸与公称尺寸之差不超过1 mm ，可按公称尺寸进行计算。

6将试件置于压力机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心与下压板中对准。

开动压力机，当上压板与试件接近时，调整球座，使接触面均衡受压，加荷应均匀而连续，加荷速度为0.5~1.5KN/s（砂浆强度不大于5 Mp a 时，取下限为宜；大于5Mp a时，取上限为宜）。

当试件接近破坏而开始迅速变形时，停止调整压力机油门，直至试件破坏，记录破坏荷载p。

（四）计算公式：按下式计算试件的抗压强度（精确至0.1MP a）:Nƒm.cu=A式中ƒm.cu—砂浆立方体抗压强度，MP a;N----破坏荷载，N;A---试件承压面积，mm2。

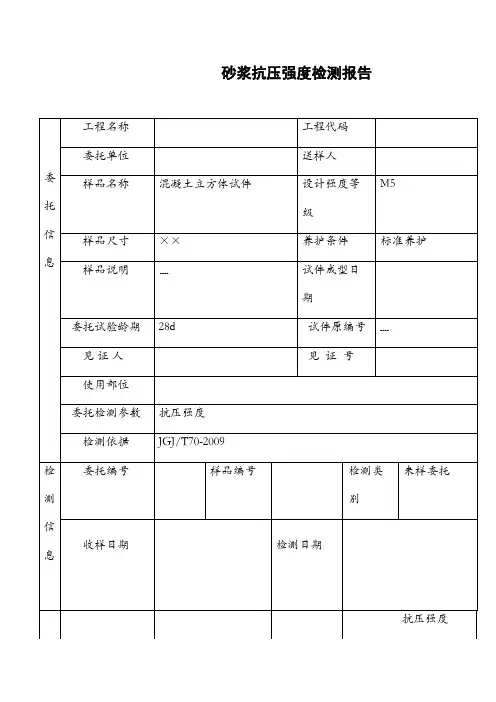

砂浆抗压强度实验报告。

第1篇一、实验目的1. 了解建筑材料的基本性能及其对工程质量的影响。

2. 掌握建筑材料性能测试的方法和步骤。

3. 培养学生严谨的实验态度和科学的研究方法。

二、实验原理建筑材料是建筑工程的基础，其性能直接影响工程的质量和耐久性。

本实验通过测试建筑材料的基本性能，如强度、吸水性、耐久性等，了解其性能特点，为工程设计和施工提供依据。

三、实验材料1. 砖：红砖、烧结多孔砖等。

2. 混凝土：水泥、砂、石子等。

3. 砂浆：水泥、砂、水等。

4. 钢筋：HRB400钢筋。

四、实验仪器1. 振动台2. 抗折试验机3. 抗压试验机4. 水泥净浆搅拌机5. 吸水率测试仪6. 水泥胶砂流动度测定仪五、实验方法1. 砖的强度测试：将砖按照规定的尺寸切割成试件，进行抗折和抗压测试。

2. 混凝土的强度测试：将混凝土按照规定的配合比搅拌，制成标准试件，进行抗折和抗压测试。

3. 砂浆的强度测试：将砂浆按照规定的配合比搅拌，制成标准试件，进行抗折和抗压测试。

4. 砖的吸水率测试：将砖按照规定的尺寸切割成试件，在规定条件下进行吸水率测试。

5. 钢筋的屈服强度和抗拉强度测试：将钢筋按照规定的尺寸切割成试件，进行拉伸测试。

六、实验步骤1. 砖的强度测试：（1）将砖按照规定的尺寸切割成试件，确保试件表面平整。

（2）将试件放置在振动台上，进行预压处理。

（3）使用抗折试验机进行抗折测试，记录数据。

（4）使用抗压试验机进行抗压测试，记录数据。

2. 混凝土的强度测试：（1）按照规定的配合比搅拌混凝土，制成标准试件。

（2）将试件放置在振动台上，进行预压处理。

（3）使用抗折试验机进行抗折测试，记录数据。

（4）使用抗压试验机进行抗压测试，记录数据。

3. 砂浆的强度测试：（1）按照规定的配合比搅拌砂浆，制成标准试件。

（2）将试件放置在振动台上，进行预压处理。

（3）使用抗折试验机进行抗折测试，记录数据。

（4）使用抗压试验机进行抗压测试，记录数据。

4. 砖的吸水率测试：（1）将砖按照规定的尺寸切割成试件。

砂浆立方体试块抗压强度试验报告摘要：本次试验旨在研究不同配制比例砂浆的抗压强度特性。

通过制备不同配比的砂浆试块，并进行抗压实验，得出了各组试样的抗压强度数据。

结果表明，砂浆配比中水灰比对其抗压强度有较大影响，适当控制水灰比可以显著提高砂浆的强度。

1.引言砂浆作为一种常见的建筑材料，其抗压强度是衡量其质量的重要指标之一、通过试验研究不同配比的砂浆的抗压强度特性，既可以为砂浆配比的选择提供参考，也可以为工程实践中的砂浆应用提供依据。

2.实验方法和原理2.1实验材料和设备本试验使用的主要材料包括水泥、砂子和水。

设备包括配料器、搅拌器、振动台和压力机等。

2.2实验步骤(1)配制砂浆试块：按照不同的配比比例将水泥、砂子和水按一定比例混合，并使用搅拌器搅拌，得到砂浆混合物。

(2)制作试块：将砂浆混合物倒入试块模具中，压实并震动，待试块表面平整。

(3)养护试块：将制作好的试块放入水槽中养护，保持一定的湿润度，以保证试块的养护质量。

(4)试验前处理：试验前将试块从水槽中取出，去除表面多余的水分，并对试块进行编号。

(5)抗压强度试验：将试块放入压力机中，逐渐增加压力，测定试块破坏的抗压强度。

3.实验结果和分析表1：不同配比砂浆的抗压强度数据试样编号，水泥(kg)，砂子(kg)，水(kg)，试块尺寸(mm)，抗压强度(MPa)-------，--------，-------，---------，-----------，-----------1，150，500，75，100×100×100，2.52，200，500，75，100×100×100，3.03，150，600，75，100×100×100，2.84，200，600，75，100×100×100，3.2...根据实验数据可以得出以下结论：根据试验数据分析，可以看出试样2的抗压强度要高于试样1，这是由于试样2中水泥用量相对较大，并且砂子用量相对稳定的结果；同样，试样4的抗压强度也要高于试样3，这是由于试样4中砂子用量相对较大的结果。

水硬水泥砂浆抗压强度的标准试验方法(采用2英寸或50毫米立方体试样)1本标准以固定编号C 109/C 109M刊发；紧随编号后的数字表示最初采用的年份，或是修订版的最后修订年份。

圆括号中的数字表示最新重新批准的年份。

上标(ε)表示自上一修订版或重新批准后的编辑性修改。

本标准已获得（美国）国防部批准使用。

1适用范围：1.1本试验方法介绍了采用2英寸或50毫米立方体试样确定水硬水泥砂浆抗压强度的方法。

注释1：C349试验方法中提供了有关于此确定方法的备选程序（不打算用于验收试验）。

1.2该试验方法中介绍了试验中所用的英寸-磅或国际单位制。

任一单位制中采用的数值均应分别被视为标准值。

本文中，国际单位制均显示于括号中。

每一种单位制中规定的数值与另一单位制并不完全对等；因此，每一种单位制均应单独使用。

如果两种单位制混用，则可能导致与规范不符。

1.3在获得国际单位制单位数值时，应采用国际单位制单位进行测量或根据其它单位制所作的测量值而进行适当转换。

在转换和舍入时，应按照IEEE/ASTM SI-10标准中关于用其它计量单位所做的测量中所规定的准则。

1.4本标准并非旨在解决所有与标准使用相关的安全问题（如有）。

本标准使用者有责任确立适用的安全和健康规范并在使用前评估其是否符合有关条例。

2参考文件：2.1美国材料与试验协会（ASTM）标准：C 230水硬水泥试验用流动台规范2 Specification for Flow Table for Use in Tests of Hydraulic CementC 305塑性稠度的水硬水泥泥浆和砂浆机械搅拌规程2 Practice for Mechanical Mixing of Hydraulic Cement Pastes and Mortars of Plastic ConsistencyC 349水硬水泥砂浆抗压强度的试验方法（使用棱柱体弯曲时破碎部分）2 Test Method for Compressive Strength of Hydraulic Cement Mortars (Using Portions of Prisms Broken in Flexure)C 511水硬水泥和混凝土试验用湿气箱、湿气室和贮水罐规范2 Specification for Moist Cabinets, Moist Rooms and Water Storage Tanks Used in the Testing of Hydraulic Cements and ConcretesC 670建筑材料试验方法的精度和偏差说明制备规程3 Practice for Preparing Precision and Bias Statements for Test Methods for Construction MaterialsC 778标准砂规范2 Specification for Standard SandC 1005水硬水泥物理试验用重量与称重设备规范2 Specification for Weights and Weighing Devices for Use in Physical Testing of Hydraulic CementsEEE/ASTM SI 10国际单位制（SI）使用标准：现代米制4 Standard for Use of the international1本试验方法归属于ASTM C-1水泥委员会管辖，由C01.27强度分委员会直接负责。

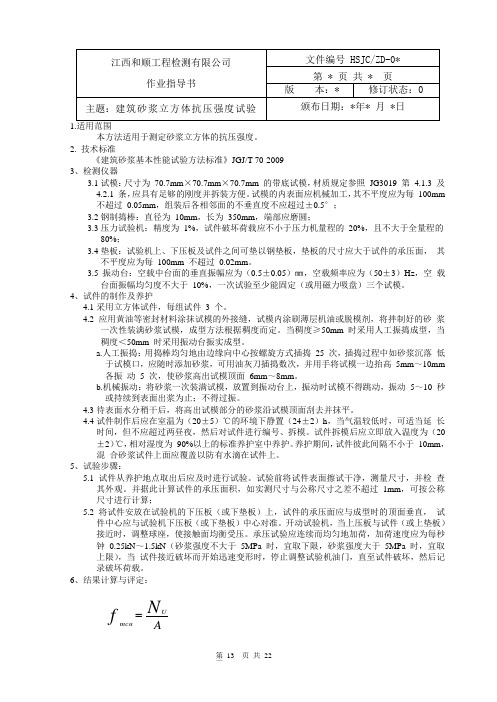

第 13 页 共 22页本方法适用于测定砂浆立方体的抗压强度。

2. 技术标准《建筑砂浆基本性能试验方法标准》JGJ/T 70-20093、检测仪器3.1试模：尺寸为 70.7mm ×70.7mm ×70.7mm 的带底试模，材质规定参照 JG3019 第4.1.3 及4.2.1 条，应具有足够的刚度并拆装方便。

试模的内表面应机械加工，其不平度应为每 100mm 不超过 0.05mm ，组装后各相邻面的不垂直度不应超过±0.5°；3.2钢制捣棒：直径为 10mm ，长为 350mm ，端部应磨圆；3.3压力试验机：精度为 1%，试件破坏荷载应不小于压力机量程的 20%，且不大于全量程的 80%；3.4垫板：试验机上、下压板及试件之间可垫以钢垫板，垫板的尺寸应大于试件的承压面， 其不平度应为每 100mm 不超过 0.02mm 。

3.5振动台：空载中台面的垂直振幅应为（0.5±0.05）㎜，空载频率应为（50±3）Hz ，空 载台面振幅均匀度不大于 10%，一次试验至少能固定（或用磁力吸盘）三个试模。

4、试件的制作及养护4.1采用立方体试件，每组试件 3 个。

4.2应用黄油等密封材料涂抹试模的外接缝，试模内涂刷薄层机油或脱模剂，将拌制好的砂 浆一次性装满砂浆试模，成型方法根据稠度而定。

当稠度≥50mm 时采用人工振捣成型，当稠度＜50mm 时采用振动台振实成型。

a.人工振捣：用捣棒均匀地由边缘向中心按螺旋方式插捣 25 次，插捣过程中如砂浆沉落 低于试模口，应随时添加砂浆，可用油灰刀插捣数次，并用手将试模一边抬高 5mm ～10mm 各振 动 5 次，使砂浆高出试模顶面 6mm ～8mm 。

b.机械振动：将砂浆一次装满试模，放置到振动台上，振动时试模不得跳动，振动 5～10 秒或持续到表面出浆为止；不得过振。

4.3待表面水分稍干后，将高出试模部分的砂浆沿试模顶面刮去并抹平。

回弹法检测砂浆抗压强度报告一、实验目的本实验通过回弹法检测砂浆抗压强度，了解不同龄期砂浆的抗压性能，并掌握回弹法检测砂浆抗压强度的操作步骤和技巧。

二、实验原理回弹法是一种常用的非破坏性检测方法，通过测量弹力仪回弹时的弹簧压缩量，根据回弹量与抗压强度的关系曲线，推算出砂浆的抗压强度。

回弹法的基本原理是利用回弹仪按特定条件和方式，将一钢柱形杆对砂浆试块进行压碎，再释放压力，通过测定试块回弹的高度来间接评定砂浆抗压强度。

三、实验步骤1.实验前准备（1）清洁回弹仪和试块模具，确保无杂质和积水。

（2）准备适量的混凝土砂浆，按照规定的配合比和加水量进行搅拌均匀。

（3）用试块模具制备砂浆试块，填充砂浆，振实并刮平顶面。

（4）将制备好的试块标记好，以便于进行后续的识别。

2.实验操作（1）将标记好的试块放置在回弹仪的试样臂上。

（2）握住回弹仪的手柄，将压杆缓慢地按向试块，使其充分接触。

（3）以稳定的速度释放手柄，使压杆与手柄脱离。

（4）读取回弹仪示数，作为回弹量的参考值。

（5）重复以上操作，对同一试块进行多次回弹测试，记录每次的回弹量。

3.数据处理（1）按照实验要求，取同一试块进行多次回弹测试，并记录每次的回弹量。

（2）根据回弹量与抗压强度关系曲线，通过回归分析计算出砂浆的抗压强度。

四、实验结果与讨论根据实验所得数据和计算结果，可以得出砂浆试块的抗压强度。

通过对不同龄期的砂浆试块进行回弹法检测，可以观察到砂浆强度随时间的变化规律，并对砂浆的施工工艺和使用条件进行评估。

五、实验结论通过回弹法检测砂浆抗压强度，可以间接获得砂浆的抗压性能。

实验结果可以用于评估砂浆的质量和性能，并指导实际工程中的砂浆使用和施工。

六、实验注意事项1.操作时要注意安全，严禁将手指或其他物体放入回弹仪压杆与试块之间。

2.实验中使用的试块模具要干净、平整，以确保试块质量的一致性。

3.实验过程中要保持实验环境的稳定，避免影响实验结果的干扰因素。

以上是回弹法检测砂浆抗压强度的实验报告，通过实验的操作和数据处理，我们可以获得砂浆的抗压强度，并对其性能进行评估。
