循环伏安法循环伏安曲线

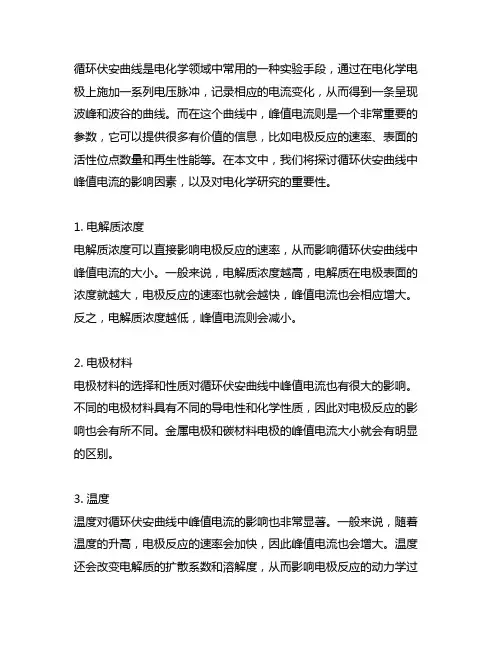

循环伏安曲线是电化学领域中常用的一种实验手段，通过在电化学电极上施加一系列电压脉冲，记录相应的电流变化，从而得到一条呈现波峰和波谷的曲线。

而在这个曲线中，峰值电流则是一个非常重要的参数，它可以提供很多有价值的信息，比如电极反应的速率、表面的活性位点数量和再生性能等。

在本文中，我们将探讨循环伏安曲线中峰值电流的影响因素，以及对电化学研究的重要性。

1. 电解质浓度电解质浓度可以直接影响电极反应的速率，从而影响循环伏安曲线中峰值电流的大小。

一般来说，电解质浓度越高，电解质在电极表面的浓度就越大，电极反应的速率也就会越快，峰值电流也会相应增大。

反之，电解质浓度越低，峰值电流则会减小。

2. 电极材料电极材料的选择和性质对循环伏安曲线中峰值电流也有很大的影响。

不同的电极材料具有不同的导电性和化学性质，因此对电极反应的影响也会有所不同。

金属电极和碳材料电极的峰值电流大小就会有明显的区别。

3. 温度温度对循环伏安曲线中峰值电流的影响也非常显著。

一般来说，随着温度的升高，电极反应的速率会加快，因此峰值电流也会增大。

温度还会改变电解质的扩散系数和溶解度，从而影响电极反应的动力学过程，进而影响峰值电流的大小。

4. 电极面积电极的有效面积也是影响循环伏安曲线中峰值电流的重要因素。

一般来说，电极面积越大，电极反应的速率也就会越快，因此峰值电流也会相应增大。

这也是为什么在实际测量中，需要根据具体实验需要选择合适的电极面积。

5. 影响因素的综合作用除了上述几种因素外，循环伏安曲线中峰值电流还受到许多其他因素的综合影响。

比如溶液的流动情况、电极的几何形状、催化剂的存在等等都会对峰值电流产生影响。

在进行循环伏安曲线实验时，需要综合考虑所有可能的影响因素。

总结回顾循环伏安曲线中峰值电流受多种因素影响，其中电解质浓度、电极材料、温度、电极面积以及其他综合因素都会对峰值电流产生影响。

对于电化学研究来说，准确测量和理解循环伏安曲线中峰值电流的影响因素，不仅有助于理解电极反应的机理，也可以为材料设计和催化剂研究提供重要参考。

电催化循环伏安曲线双电层一、前言电催化循环伏安曲线是电化学领域中一种重要的表征方法，它可以通过对电极表面施加不同的电位，探测出物质在电极上的吸附、反应和析出等过程。

而双电层则是指电极表面与溶液中离子间形成的一个具有电荷分布的区域，是影响电化学反应速率和机理的关键因素之一。

本文将从以下几个方面详细介绍电催化循环伏安曲线和双电层。

二、什么是循环伏安法？循环伏安法是一种基于三电极系统（工作电极、参比电极和对地）的测量方法，通过在工作电极上施加正向或负向扫描，记录其响应的电流与时间之间的关系。

这种方法可以用来研究物质在溶液中吸附、反应和析出等过程，并可以得到有关物质在界面上发生反应时所需的能量信息。

三、什么是双层？双层是指当一个金属或半导体表面接触到一个带有离子存在的溶液时，在它们之间形成的一个具有电荷分布的区域。

这个区域可以被分为两个部分：靠近金属表面的一层叫做内部双电层，它是由吸附在金属表面上的离子和电子云构成的；而靠近溶液的一层叫做外部双电层，它是由溶液中离子和水分子组成的。

四、循环伏安曲线中的双电层效应在循环伏安曲线中，当扫描到达某个电位时，会发生物质在电极表面吸附或反应等过程。

这些过程会导致电极表面上的离子浓度发生变化，从而影响到双电层结构。

当扫描方向改变时，这些吸附或反应过程也会发生反向变化，导致双电层结构再次发生变化。

因此，在循环伏安曲线上可以观察到一些特殊的现象，例如：峰、波、峰平移等。

五、如何利用循环伏安曲线研究物质在界面上的反应？通过对循环伏安曲线进行分析可以得到有关物质在界面上反应时所需的能量信息。

一般来说，可以通过以下几个方面来分析循环伏安曲线：1. 峰电位：峰电位是指在扫描过程中出现的电流峰值对应的电位值。

通过测量峰电位可以得到物质在电极表面上吸附或反应时所需的能量信息。

2. 峰形：峰形是指循环伏安曲线中出现的峰的形状。

通过分析峰形可以得到物质在界面上发生反应时所需的能量和反应机理信息。

酶循环伏安曲线

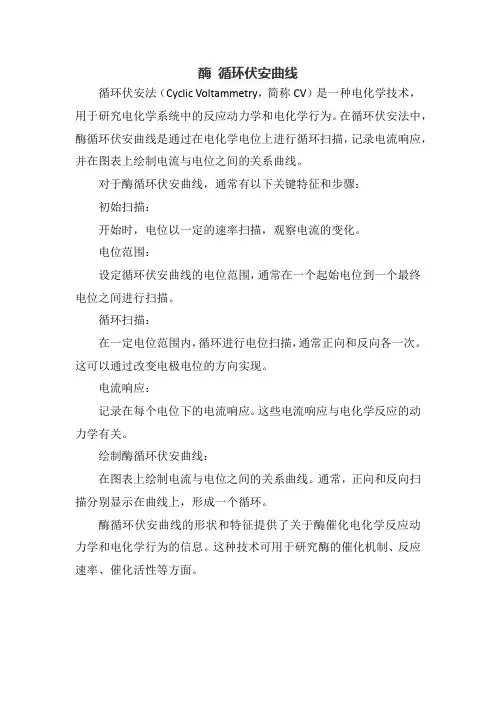

循环伏安法（Cyclic Voltammetry，简称CV）是一种电化学技术，用于研究电化学系统中的反应动力学和电化学行为。

在循环伏安法中，酶循环伏安曲线是通过在电化学电位上进行循环扫描，记录电流响应，并在图表上绘制电流与电位之间的关系曲线。

对于酶循环伏安曲线，通常有以下关键特征和步骤：
初始扫描：
开始时，电位以一定的速率扫描，观察电流的变化。

电位范围：
设定循环伏安曲线的电位范围，通常在一个起始电位到一个最终电位之间进行扫描。

循环扫描：
在一定电位范围内，循环进行电位扫描，通常正向和反向各一次。

这可以通过改变电极电位的方向实现。

电流响应：
记录在每个电位下的电流响应。

这些电流响应与电化学反应的动力学有关。

绘制酶循环伏安曲线：
在图表上绘制电流与电位之间的关系曲线。

通常，正向和反向扫描分别显示在曲线上，形成一个循环。

酶循环伏安曲线的形状和特征提供了关于酶催化电化学反应动力学和电化学行为的信息。

这种技术可用于研究酶的催化机制、反应速率、催化活性等方面。

循环伏安法曲线图分析循环伏安法曲线图分析是一种用于研究电子材料的特殊方法，它通过分析和测量电流与电压之间的关系来起到对电子材料的表征作用。

循环伏安法曲线图分析在针对电路材料材料表征、热电材料分析、薄膜电容器分析、有机小分子物质分析、等离子体分析等方面有着广泛的应用。

循环伏安（Cyclic Voltammetry）法是通过不断的调节电流的量来测量电压的变化，从而研究电子材料的表征性能。

循环伏安法以曲线图的形式表现出有关参数的变化，而曲线图分析则是从曲线图中提取有用的信息。

曲线图分析是循环伏安法的一个重要组成部分，它可以帮助研究者更好地理解电路材料、热电材料、薄膜电容器等特定材料的性能和表征。

循环伏安法曲线图分析的步骤如下：首先，将循环伏安仪连接到电子材料上，并将其接到保护恒压源的负载端上，然后将探头连接到保护恒流源的正载端上；其次，设定电流测量参数，如电流范围、开合时间、测量速率等。

最后，当电流上升到设定的最高值时，曲线图便会自动绘制出来，研究者可以根据曲线图中的参数值来了解电子材料的性能特征。

曲线图中的参数值可以用来表征电子材料的性能特点，例如电流浓度，谷峰电压和电容，电导率，电阻等。

此外，还可以通过曲线图分析得到应力敏感性、结构弹性等其他参数的变化情况，从而有效地控制和优化电子材料的性能和特性。

循环伏安法曲线图分析有助于研究者更好地了解电子材料的特性和表征性能。

首先，通过分析曲线图中的参数，研究者可以对电子材料的结构和性质有一个清晰的认识，从而能够更准确地估计它的性能特性；其次，分析曲线图的变化情况，可以有效地控制和调节电子材料的性能特征，从而实现其优化；最后，曲线图分析可以提供其他重要参数，如应力敏感性、结构弹性等，从而帮助研究者对电子材料的性能有更深入的了解。

总而言之，循环伏安法曲线图分析在研究电子材料的表征性能方面具有重要意义，它可以帮助研究者了解电子材料的特性和表征性能，从而实现有效的控制和优化。

电化学工作站循环伏安曲线不连续在讨论电化学工作站循环伏安曲线不连续的现象之前，首先需要了解循环伏安法在电化学研究中的重要性。

循环伏安法是一种通过在电化学工作站上施加正弦电压或电流来研究电化学反应动力学和表面过程的方法。

它通过测量电化学电流的变化来揭示电化学反应的特性，并且常常被用于研究催化剂、电极材料和电化学能源存储等领域。

然而，在实际应用中，我们有时会遇到电化学工作站循环伏安曲线出现不连续的情况。

这种不连续可能表现为曲线出现不平滑的波动或者出现明显的跳跃。

这种现象的出现往往会给研究者带来困惑，因为它可能会影响对电化学反应动力学和表面过程的理解。

那么，电化学工作站循环伏安曲线不连续的原因是什么呢？这其中可能涉及到多个方面的因素。

我们需要考虑电极材料和电解液的选择。

不同的电极材料和电解液会对循环伏安曲线的形状和特征产生影响。

实验条件的设定也可能对曲线的连续性产生影响，如扫描速率、温度等因素。

电化学工作站本身的性能和稳定性也对曲线的连续性有一定影响。

针对循环伏安曲线不连续的现象，我们可以采取一些措施来加以解决或减轻。

我们可以通过调整实验条件来尽量减小不连续的发生，比如选择合适的扫描速率、优化电解液浓度等。

对电极材料和电解液的选择也需要慎重考虑，尽量选择对曲线连续性影响较小的材料和溶液。

定期对电化学工作站进行维护和校准也是保证曲线连续性的重要手段。

在我看来，电化学工作站循环伏安曲线不连续的现象虽然会给研究带来一定的困扰，但同时也为我们提供了深入研究的机会。

通过对不连续的原因进行分析和探讨，我们可以更全面地理解电化学反应的复杂特性，并寻求解决方案来提高实验的准确性和可靠性。

电化学工作站循环伏安曲线不连续是一个复杂而重要的问题，在研究中需要引起足够的重视。

只有深入分析和理解这一现象，我们才能更好地开展电化学研究工作，并取得更加准确和可靠的实验结果。

至此，我们通过对电化学工作站循环伏安曲线不连续的现象进行全面评估和探讨，希望能对您有所帮助。

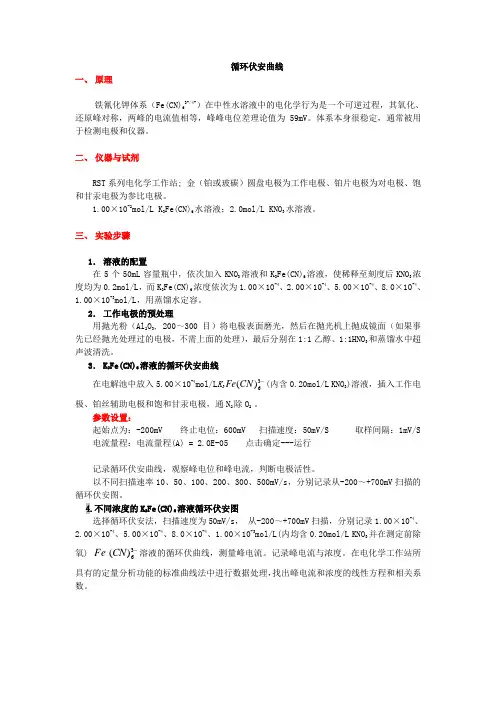

循环伏安曲线一、 原理铁氰化钾体系（Fe(CN)63-/4-）在中性水溶液中的电化学行为是一个可逆过程，其氧化、还原峰对称，两峰的电流值相等，峰峰电位差理论值为59mV 。

体系本身很稳定，通常被用于检测电极和仪器。

二、 仪器与试剂RST 系列电化学工作站; 金（铂或玻碳）圆盘电极为工作电极、铂片电极为对电极、饱和甘汞电极为参比电极。

1.00×10-2mol/L K 3Fe(CN)6水溶液；2.0mol/L KNO 3水溶液。

三、 实验步骤1． 溶液的配置在5个50mL 容量瓶中，依次加入KNO 3溶液和K 3Fe(CN)6溶液，使稀释至刻度后KNO 3浓度均为0.2mol/L ，而K 3Fe(CN)6浓度依次为1.00×10-4、2.00×10-4、5.00×10-4、8.0×10-4、1.00×10-3mol/L ，用蒸馏水定容。

2． 工作电极的预处理用抛光粉（Al 2O 3, 200～300目）将电极表面磨光，然后在抛光机上抛成镜面（如果事先已经抛光处理过的电极，不需上面的处理），最后分别在1:1乙醇、1:1HNO 3和蒸馏水中超声波清洗。

3． K 3Fe(CN)6溶液的循环伏安曲线在电解池中放入5.00×10-4mol/L K 3-36)(CN Fe (内含0.20mol/LKNO 3)溶液，插入工作电极、铂丝辅助电极和饱和甘汞电极，通N 2除O 2 。

参数设置：起始点为：-200mV 终止电位：600mV 扫描速度：50mV/S 取样间隔：1mV/S 电流量程：电流量程(A) = 2.0E-05 点击确定---运行记录循环伏安曲线，观察峰电位和峰电流，判断电极活性。

以不同扫描速率10、50、100、200、300、500mV/s ，分别记录从-200～+700mV 扫描的循环伏安图。

4.不同浓度的K 3Fe(CN)6溶液循环伏安图选择循环伏安法，扫描速度为50mV/s ， 从-200～+700mV 扫描，分别记录1.00×10-4、2.00×10-4、5.00×10-4、8.0×10-4、1.00×10-3mol/L(内均含0.20mol/L KNO 3并在测定前除氧) -36)(CN Fe 溶液的循环伏曲线，测量峰电流。

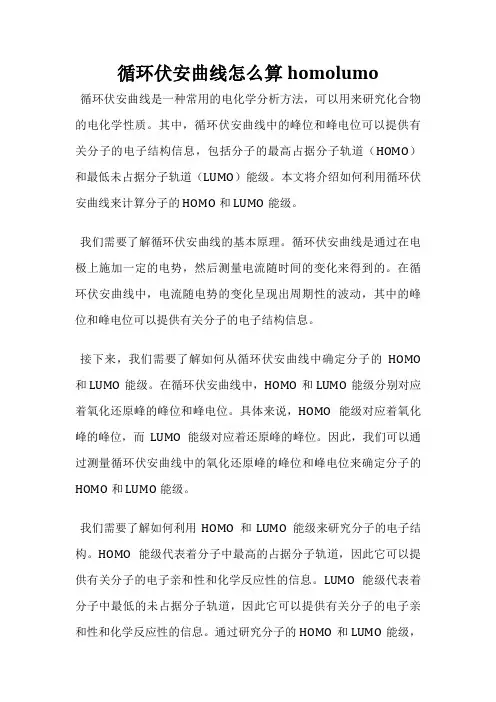

循环伏安曲线怎么算homolumo循环伏安曲线是一种常用的电化学分析方法，可以用来研究化合物的电化学性质。

其中，循环伏安曲线中的峰位和峰电位可以提供有关分子的电子结构信息，包括分子的最高占据分子轨道（HOMO）和最低未占据分子轨道（LUMO）能级。

本文将介绍如何利用循环伏安曲线来计算分子的HOMO和LUMO能级。

我们需要了解循环伏安曲线的基本原理。

循环伏安曲线是通过在电极上施加一定的电势，然后测量电流随时间的变化来得到的。

在循环伏安曲线中，电流随电势的变化呈现出周期性的波动，其中的峰位和峰电位可以提供有关分子的电子结构信息。

接下来，我们需要了解如何从循环伏安曲线中确定分子的HOMO 和LUMO能级。

在循环伏安曲线中，HOMO和LUMO能级分别对应着氧化还原峰的峰位和峰电位。

具体来说，HOMO能级对应着氧化峰的峰位，而LUMO能级对应着还原峰的峰位。

因此，我们可以通过测量循环伏安曲线中的氧化还原峰的峰位和峰电位来确定分子的HOMO和LUMO能级。

我们需要了解如何利用HOMO和LUMO能级来研究分子的电子结构。

HOMO能级代表着分子中最高的占据分子轨道，因此它可以提供有关分子的电子亲和性和化学反应性的信息。

LUMO能级代表着分子中最低的未占据分子轨道，因此它可以提供有关分子的电子亲和性和化学反应性的信息。

通过研究分子的HOMO和LUMO能级，我们可以了解分子的电子结构和化学性质，从而为分子的应用和设计提供有价值的信息。

循环伏安曲线可以用来研究分子的电子结构和化学性质，其中的HOMO和LUMO能级可以提供有关分子的电子结构信息。

通过测量循环伏安曲线中的氧化还原峰的峰位和峰电位，我们可以确定分子的HOMO和LUMO能级，从而了解分子的电子结构和化学性质。

循环伏安法cv曲线
循环伏安法（CV曲线），是一种非常重要的电化学研究方法，广泛应用于电化学分析和电极材料研究领域。

该方法通过对电流与电势之间关系的研究，可以获得有关电极反应特性的重要信息。

在循环伏安法实验中，首先需要准备一个工作电极、参比电极和计数电极组成的电解池。

工作电极是进行电化学反应的地方，参比电极则提供一个稳定的电势参考。

计数电极主要用于测量电流。

实验的流程如下：首先，在无电流的情况下，通过慢慢改变电势来扫描电极。

通常，电极的电势从较负的值开始升高，然后再降低，形成一个闭合的循环路径。

在扫描过程中，电流的变化将会被记录下来。

通过对得到的电流与电势之间的关系进行分析，我们可以得到CV 曲线。

CV曲线通常分为两部分：阳极扫描和阴极扫描。

在阳极扫描部分，随着电势的上升，电流逐渐增大，直至达到一个峰值。

这个峰值对应着物质的氧化反应，可用于确定氧化峰电位。

在阴极扫描部分，电势降低，电流逐渐减小，直到达到还原峰电位，对应物质的还原反应。

CV曲线中的峰形与电极反应动力学过程密切相关。

通常情况下，我们可以根据峰的形状、位置和大小，来判断电极反应的机理以及反应速率等信息。

此外，通过对CV曲线进行定量分析，我们还可以得到物质在电极上的吸附行为、电荷转移过程以及电化学反应的动力学参数等重要数据。

总之，循环伏安法（CV曲线）是一种重要的电化学研究方法，可以用于研究电极反应机理、电化学分析和电极材料性能评价等。

通过分析CV曲线，我们可以获得许多有关电化学反应的重要信息，为相关领域的研究提供了有力的支持。

循环伏安法测定铁氰化钾的电化学行为一、实验目的1、学习循环伏安法测定电极反应参数的基本原理及方法。

2、熟悉CHI660电化学工作站的使用。

3、学会使用伏安极谱仪。

4、学会测量峰电流和峰电位。

二、实验原理循环伏安法(cyclic voltammetry ，CV ）是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图。

从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。

可用来检测物质的氧化还原电位, 考察电化学反应的可逆性和反应机理, 判断产物的稳定性,研究活性物质的吸附和脱附现象; 也可用于反应速率的半定量分析等。

循环伏安在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。

由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。

U t + - + + -+ + - +三角波图1 电路的接法一次扫描过程中完成一个氧化和还原过程的循环，称为循环伏安法。

与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。

一般对这类问题要根据固体电极材料不同而采取适当的方法。

循环伏安法控制电极电位φ随时间t 从φi 线性变化增大（或减小）至某电位φτ后，相同速率线性减小（大）归到最初电位φi 。

其典型的CV 法响应电流对电位曲线(循环伏安图)如图1示。

图2. 循环伏安曲线图假如电位从φi 开始以扫描速度υ向负方向扫描, 置φi 较φ (研究电极的标 准电极电位)正得多, 开始时没有法拉第电流, 当电位移向φ 附近时, 还原电流 出现并逐渐增大, 电位继续负移时, 由于电极反应主要受界面电荷传递动力学控 A g /A g c l 铂盘电极制, 电流进一步增大, 当电位负移到足够负时, 达到扩散控制电位后, 电流则转至受扩散过程限制而衰减, 使i φ曲线上出现电流峰i pc , 对应的峰电位为φpc 。

循环伏安法原理及结果分析循环伏安法是一种重要的电化学分析技术，在化学、材料科学、生物化学等领域都有着广泛的应用。

它不仅可以用于研究电极过程的动力学和热力学性质，还能对物质的氧化还原特性进行定性和定量分析。

接下来，让我们深入了解一下循环伏安法的原理以及如何对其结果进行分析。

一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，使其按照特定的扫描速率在一定的电位范围内进行循环扫描，同时测量电流随电位的变化。

在实验中，通常有三个电极：工作电极、参比电极和辅助电极。

工作电极是研究的对象，其表面发生的电化学反应会产生电流。

参比电极提供一个稳定的电位参考，确保测量的电位准确。

辅助电极则用于形成电流回路，使电化学反应能够顺利进行。

当对工作电极施加电位时，电极表面的物质会发生氧化或还原反应。

电位从起始电位向一个方向扫描，当达到物质的氧化电位时，物质被氧化，产生氧化电流；继续扫描，当达到还原电位时，被氧化的物质又会被还原，产生还原电流。

然后电位反向扫描，重复上述过程，形成一个封闭的循环曲线。

二、循环伏安曲线的特征典型的循环伏安曲线包括以下几个重要特征：1、峰电位氧化峰电位和还原峰电位分别对应物质氧化和还原反应发生的电位。

峰电位的位置可以反映物质的氧化还原能力，不同物质的峰电位通常不同，因此可以通过峰电位对物质进行定性分析。

2、峰电流峰电流的大小与电活性物质的浓度、扩散系数、电极面积以及扫描速率等因素有关。

在一定条件下，峰电流与物质的浓度成正比，这是定量分析的基础。

3、峰形峰形的宽窄和对称性可以反映电极反应的可逆性。

如果氧化峰和还原峰对称，且峰电位之差较小，通常表示电极反应是可逆的；反之，如果峰形不对称，峰电位之差较大，则表示电极反应不可逆或准可逆。

三、影响循环伏安曲线的因素1、扫描速率扫描速率的快慢会影响峰电流和峰电位。

一般来说，扫描速率增加，峰电流增大，但峰电位会发生偏移。

2、溶液浓度电活性物质的浓度越高，峰电流越大。

循环伏安法实验【实验目的】学习和掌握循环伏安法的原理和实验技术。

了解可逆波的循环伏安图的特性以及测算玻碳电极的有效面积的方法。

【实验原理】循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压（如图1），记录工作电极上得到的电流与施加电位的关系曲线（如图2），即循环伏安图。

从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。

与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。

一般对这类问题要根据固体电极材料不同而采取适当的方法。

对于碳电极，一般以Fe(CN)63-/4-的氧化还原行为作电化学探针。

首先，固体电极表面的第一步处理是进行机械研磨、抛光至镜面程度。

通常用于抛光电极的材料有金钢砂、CeO 2、ZrO 2、MgO 和α-Al 2O 3粉及其抛光液。

抛光时总是按抛光剂粒度降低的顺序依次进行研磨，如对新的电极表面先经金钢砂纸粗研和细磨后，再用一定粒度的α-Al 2O 3粉在抛光布上进行抛光。

抛光后先洗去表面污物，再移入超声水浴中清洗，每次2∼3分钟，重复三次，直至清洗干净。

最后用乙醇、稀酸和水彻底洗涤，得到一个平滑光洁的、新鲜的电极表面。

将处理好的碳图2：循环伏安曲线（i —E 曲线）电极放入含一定浓度的K 3Fe(CN)6和支持电解质的水溶液中，观察其伏安曲线。

如得到如图2所示的曲线，其阴、阳极峰对称，两峰的电流值相等（i pc / i pa =1），峰峰电位差ΔE p 约为70 mV （理论值约59/n mV ），即说明电极表面已处理好，否则需重新抛光，直到达到要求。

有关电极有效表面积的计算，可根据Randles-Sevcik 公式： 在25°C 时，i p =(2.69×105)n 3/2AD o 1/2ν1/2C o其中A 为电极的有效面积（cm 2），D o 为反应物的扩散系数(cm 2/s)，n 为电极反应的电子转移数，ν为扫速（V/s ），C o 为反应物的浓度（mol/cm 3），i p 为峰电流（A ）。

循环伏安曲线ce ve ee 电极材料-概述说明以及解释1.引言1.1 概述循环伏安曲线（Cyclic Voltammetry, CV）是电化学领域中一种常用的实验手段，通过对电极材料在不同电位范围内的电流响应进行测量，得到一条表示电流与电位之间关系的曲线。

这条曲线可以提供有关电极反应动力学、电荷转移过程以及电极反应的可逆性等信息。

CE电极、VE电极和EE电极是常用的电极材料，它们在循环伏安曲线实验中扮演着重要角色。

CE电极是对参比电极的简称，它通常是银/银离子（Ag/Ag+）电极或氯化银/银电极（AgCl/Ag）等，用于提供一个已知电位参考。

VE电极则是工作电极的简称，是用于进行电化学反应的电极材料，如金、铂、碳等。

EE电极则是指反电极（Counter Electrode），用于提供与工作电极等大小、反向的电流。

本文将首先介绍循环伏安曲线的基本原理和实验步骤，然后分别详细介绍CE电极、VE电极和EE电极的常用材料及其性质。

最后，通过分析循环伏安曲线的特征和结果，对电极材料的选择和优化提供一定的指导，并展望电极材料的未来发展方向。

通过本文的概述部分，读者可以对循环伏安曲线及电极材料有一个整体的了解，并为后续的章节内容做好铺垫。

文章结构部分的内容可以如下编写：1.2 文章结构本文按照以下结构组织和呈现相关内容:引言部分主要包括概述、文章结构和目的。

正文部分分为四个主要部分，分别是循环伏安曲线、CE电极材料、VE电极材料和EE电极材料。

- 在循环伏安曲线部分，我们将介绍循环伏安曲线的基本概念、原理和应用。

通过分析该曲线的特征和变化情况，我们可以了解电化学反应的性质和动力学过程。

- CE电极材料部分将详细介绍相关的材料以及其在电化学反应中的应用。

我们将探讨不同的CE电极材料的特性、优缺点以及在不同领域的应用情况。

- VE电极材料部分将重点介绍VE电极材料的种类、特性和应用。

我们将讨论不同VE电极材料的优点和适用范围，并展示其在能量储存和转化领域的应用案例。

循环伏安曲线中峰值电流的影响因素循环伏安曲线中峰值电流的影响因素一、引言循环伏安法是一种重要的电化学测试方法，由于其对电极表面的物理和化学性质进行表征的能力而被广泛应用于材料科学、化学和生物化学等领域。

而在循环伏安曲线中，峰值电流是一个重要的参数，它能够反映出电化学反应过程中的动力学特征。

二、峰值电流的定义在循环伏安曲线中，峰值电流指的是在电位扫描过程中，电流出现峰值的情况。

峰值电流的大小和形状能够提供关于电化学反应动力学过程的重要信息，包括反应的速率、表面覆盖程度、电化学反应机理等。

三、影响峰值电流的因素1. 电解质浓度和种类电解质在电化学反应中扮演着溶剂、催化剂和电子传递体的角色，其浓度和种类会对电化学反应活性中心的形成和电子传递率产生显著影响。

在循环伏安曲线中，电解质的不同浓度和种类会导致峰值电流的大小和位置发生变化。

2. 电极材料的性质电极材料的种类、形貌、晶格结构和电子结构对电化学反应的活性中心形成和电子传递率也有重要影响。

金属导电性良好、氧化还原活性高的材料，往往会呈现出较大的峰值电流。

3. 温度温度是影响化学反应速率的重要因素，循环伏安曲线中的峰值电流也会随着温度的升高而增大。

这是因为随着温度升高，分子的运动速度增加，大量电子更容易参与到电化学反应中。

4. 表面活性剂和催化剂表面活性剂和催化剂在电化学反应过程中能够改变电极的表面性质，促进电化学反应的进行。

在循环伏安曲线中，加入不同种类和浓度的表面活性剂和催化剂会明显影响峰值电流的大小和形状。

5. 电解质的pH值pH值的变化会改变溶液中氢离子和氢氢离子的浓度，从而影响到电极表面化学反应的进行。

在循环伏安曲线中，pH值的变化也会对峰值电流产生影响。

四、总结回顾循环伏安曲线中的峰值电流是电化学反应动力学特征的重要指标，其大小和形状受多种因素的影响。

通过对电解质浓度和种类、电极材料的性质、温度、表面活性剂和催化剂、电解质的pH值等因素的综合分析，我们可以更深入地理解峰值电流的形成机制和变化规律。
