(完整版)循环伏安法

一、实验目的1、了解电化学工作站的基本构造和使用方法。

2、理解并掌握循环伏安法判断电极过程的原理和方法。

二、实验原理
1、 峰电流方程式：
c
v K i p ⋅⋅=21 c
i p ∝ 21
v i p ∝
2、 可逆性判断？①1≈pc pa
i i ②mV n
pc pa p 56=-=∆ϕϕϕ
三、仪器设备
1、 电化学分析仪：
（LK2005A ，连接到计算
机）。

2、 三电极系统：以铂电极为对电极，Ag|AgCl 电极（或甘汞电极）为参比电极，玻碳电极为工作电极构成三电极系统。

四、实验步骤
1、 电极的预处理。

2、 不同扫描速率下K 3Fe(CN)6溶液的循环伏安图。

3、 不同浓度的K 3Fe(CN)6溶液的循环伏安图。

五、数据处理
循环伏安图
六、思考题
1、为什么要使用三电极系统？
2、循环伏安法如何判断电极过程是否可逆？
附：电化学工作站基本操作
1、打开计算机的电源开关，打开LK2005A电化学工作站主机的电源开关。

2、在WindowsXP操作平台下运行“LK2005A.exe”，进入主界面。

3、方法选择。

4、参数设定。

5、开始实验。

6、保存数据。

7、数据处理。

8、关机。

附：快捷命令
附：三电极系统
目的：减少iR 降
W: 工作电极
R: 参比电极
C: 辅助电极
i : 由W 和C 电路获得 电路获得和由R W w :。

电分析化学循环伏安法电分析化学循环伏安法（cyclic voltammetry, CV）是一种常用的电化学测量方法，主要用于研究电催化反应、电极传感器和电化学反应机理等方面。

本文将对循环伏安法的原理、实验步骤和应用进行详细阐述。

一、原理循环伏安法是利用外加电压的正反向扫描，通过测量电流与电势之间的关系来研究溶液中的电化学反应。

在扫描过程中，电势以一个循环进行周期性变化，通常为从较负的起始电势线性扫描至较正的最大电势，然后再线性扫描回到起始电势。

电流与电势之间的关系可绘制出伏安图。

根据循环伏安曲线上出现的峰电流和峰电势，可以获取溶液中的电极反应的动力学和热力学信息。

峰电流的大小与反应速率成正比，而峰电势则反映了此反应的标准电势。

通过分析伏安图中的特征峰电流和峰电势，可以确定反应是否在电极表面发生，电化学反应的机理以及电极表面的反应活性等信息。

二、实验步骤1.准备实验样品和电化学池：将待测物溶解于合适的溶剂中，配制成一定浓度的电解液。

将工作电极（常用玻碳电极）、参比电极和计时电极放入电化学池中，确保其充分浸泡于电解液中。

2.建立电位扫描程序：选择适当的起始电位、终止电位和扫描速率。

起始电位为一般为较负值，终止电位为较正值。

扫描速率根据实验需求选择，通常为3-100mV/s。

3.进行循环伏安实验：在实验过程中，通常需要稳定电极电势一段时间，直到电流达到平衡。

然后开始正向扫描，直至到达终止电位。

接着进行反向扫描，回到起始电位。

整个循环过程称为一个循环。

4.记录电流-电势数据：记录正反向扫描过程中的电流与电势数据，通常以图形的形式记录，即伏安图。

按照实验需要的精度和时间，可以选择多次重复扫描，以提高实验结果的准确性。

三、应用1.电催化反应研究：循环伏安法可用于研究电催化剂的活性和稳定性，提供电催化反应的动力学和热力学参数。

通过优化电催化剂的结构和组成，可以提高电极催化剂的效能。

2.电极材料评估：通过对循环伏安曲线的分析，可以确定电极材料的氧化还原能力和稳定性。

循环伏安法原理及结果分析循环伏安法（cyclic voltammetry）是电化学分析技术中常用的手段之一，它通过对电极表面施加一定的电位范围，并观察电流随时间的变化，来研究电极的电化学反应动力学过程及物质的电化学性质。

本文将介绍循环伏安法的原理和结果分析。

一、循环伏安法原理循环伏安法是利用三电极体系或两电极体系，在电解液中施加一系列连续的电位变化，从而观察被测物质的电极过程和电分析过程。

其原理可以概括如下：1. 电位扫描循环伏安法通过对电极施加一定电位的扫描，看电流随着电位变化的趋势，了解电极上电化学反应的特性。

该扫描通常为正弦形状的波形，可以从一个起始电位逐渐扫描到反向电位，然后再返回起始电位。

2. 反应过程在电位扫描过程中，当电极达到某一特定电位时，电极上的溶液中的物质会发生氧化还原反应。

在电位的正向扫描中，电极吸附或生成物质发生氧化反应；在电位的反向扫描中，电极吸附或生成物质发生还原反应。

3. 极化曲线根据电流与电位之间的关系绘制出的曲线被称为循环伏安曲线（cyclic voltammogram）。

循环伏安曲线可以提供丰富的电化学信息，如峰电位、峰电流、反应速率等，通过分析这些参数可以了解被测物质的电化学性质。

二、循环伏安法结果分析循环伏安法作为一种定量分析技术，可以提供丰富的信息用于研究和分析。

下面是对循环伏安法结果的常见分析方法：1. 峰电位循环伏安曲线中的峰电位是指氧化还原反应发生的特定电位，它可以提供物质的氧化还原能力和反应速率信息。

通过比较不同物质的峰电位可以实现物质的定性分析。

2. 峰电流峰电流是循环伏安曲线中峰值对应的电流值，它可以反映物质的浓度和反应速率。

通过比较不同物质的峰电流可以实现物质的定量分析。

3. 氧化还原峰循环伏安曲线中的氧化峰和还原峰是氧化还原反应的关键指标。

通过对氧化峰和还原峰的面积进行定量分析，可以得到物质的电化学反应速率以及反应机理。

4. 电化学反应动力学循环伏安法还可通过对不同扫描速率下的曲线进行分析，得到电化学反应的动力学参数，比如转移系数、速率常数等。

一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。

该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。

根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。

常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。

对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。

本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。

1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。

因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。

如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。

循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。

工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。

2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。

但该法很少用于定量分析。

（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。

若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。

（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。

3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流与还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰与还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比。

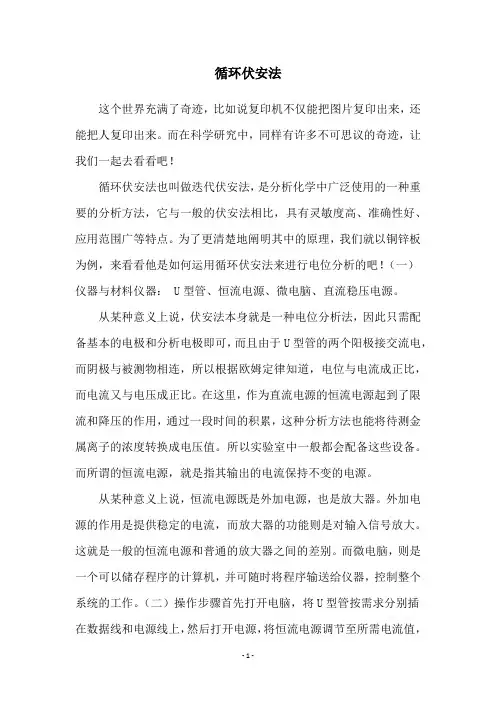

循环伏安法这个世界充满了奇迹，比如说复印机不仅能把图片复印出来，还能把人复印出来。

而在科学研究中，同样有许多不可思议的奇迹，让我们一起去看看吧！循环伏安法也叫做迭代伏安法，是分析化学中广泛使用的一种重要的分析方法，它与一般的伏安法相比，具有灵敏度高、准确性好、应用范围广等特点。

为了更清楚地阐明其中的原理，我们就以铜锌板为例，来看看他是如何运用循环伏安法来进行电位分析的吧！（一）仪器与材料仪器： U型管、恒流电源、微电脑、直流稳压电源。

从某种意义上说，伏安法本身就是一种电位分析法，因此只需配备基本的电极和分析电极即可，而且由于U型管的两个阳极接交流电，而阴极与被测物相连，所以根据欧姆定律知道，电位与电流成正比，而电流又与电压成正比。

在这里，作为直流电源的恒流电源起到了限流和降压的作用，通过一段时间的积累，这种分析方法也能将待测金属离子的浓度转换成电压值。

所以实验室中一般都会配备这些设备。

而所谓的恒流电源，就是指其输出的电流保持不变的电源。

从某种意义上说，恒流电源既是外加电源，也是放大器。

外加电源的作用是提供稳定的电流，而放大器的功能则是对输入信号放大。

这就是一般的恒流电源和普通的放大器之间的差别。

而微电脑，则是一个可以储存程序的计算机，并可随时将程序输送给仪器，控制整个系统的工作。

（二）操作步骤首先打开电脑，将U型管按需求分别插在数据线和电源线上，然后打开电源，将恒流电源调节至所需电流值，再将被测物质与电极相连，按下启动按钮，观察电压表读数，待显示稳定后，即可停止电源供电，关闭恒流电源。

（三）注意事项从某种意义上说，电位分析是通过电位探头来完成的。

这就要求探头与被测溶液要相距很近，这样才能使离子沿电场的方向顺利移动。

而在实际工作中，电位探头与被测溶液相距不能太近，否则很容易引起电池消耗过快，甚至损坏探头。

另外，被测物质的电导率要适中，电阻要小，在操作中要使待测溶液处于沸腾状态，不能用冷却法，而且一次性电极不能使用太长时间，否则电极表面会沉积无机盐而影响测量的准确性。

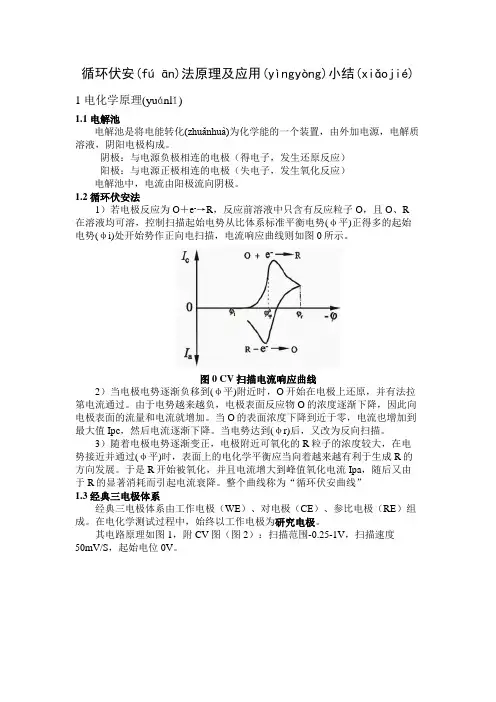

循环伏安(fúān)法原理及应用(yìngyòng)小结(xiǎojié) 1 电化学原理(yuánlǐ)1.1 电解池电解池是将电能转化(zhuǎnhuà)为化学能的一个装置，由外加电源，电解质溶液，阴阳电极构成。

阴极：与电源负极相连的电极（得电子，发生还原反应）阳极：与电源正极相连的电极（失电子，发生氧化反应）电解池中，电流由阳极流向阴极。

1.2 循环伏安法1）若电极反应为O＋e-→R，反应前溶液中只含有反应粒子O，且O、R在溶液均可溶，控制扫描起始电势从比体系标准平衡电势(φ平)正得多的起始电势(φi)处开始势作正向电扫描，电流响应曲线则如图0所示。

图0 CV扫描电流响应曲线2）当电极电势逐渐负移到(φ平)附近时，O开始在电极上还原，并有法拉第电流通过。

由于电势越来越负，电极表面反应物O的浓度逐渐下降，因此向电极表面的流量和电流就增加。

当O的表面浓度下降到近于零，电流也增加到最大值Ipc，然后电流逐渐下降。

当电势达到(φr)后，又改为反向扫描。

3）随着电极电势逐渐变正，电极附近可氧化的R粒子的浓度较大，在电势接近并通过(φ平)时，表面上的电化学平衡应当向着越来越有利于生成R的方向发展。

于是R开始被氧化，并且电流增大到峰值氧化电流Ipa，随后又由于R的显著消耗而引起电流衰降。

整个曲线称为“循环伏安曲线”1.3 经典三电极体系经典三电极体系由工作电极（WE）、对电极（CE）、参比电极（RE）组成。

在电化学测试过程中，始终以工作电极为研究电极。

其电路原理如图1，附CV图（图2）：扫描范围-0.25-1V，扫描速度50mV/S，起始电位0V。

图1 原理图图2 CBZ的循环伏安(fúān)扫描图图2所示CV扫描(sǎomiáo)结果为研究(yánjiū)电极上产生的电流随电位(di àn wèi)变化情况图。

循环伏安法测定电极反应参数
循环伏安法是一种电化学测试方法，用于测量电化学反应（例如电极反应）的参数。

具体步骤如下：
1. 准备电解质溶液和两个电极：一个工作电极、一个参比电极和一个辅助电极。

2. 把工作电极放入电解质溶液中并加入足够的电解质。

参比电极和辅助电极也必须放在溶液中，并且它们应该尽可能接近工作电极。

3. 将工作电极连接到电位计和电源，并将参考电极连接到电位计。

4. 通常会在一定范围内缓慢扫描电势范围。

开始时电位设置在较高值，随后电位逐渐减小至较低值，然后再逐渐升高至较高值。

扫描速率也是一个重要参数。

5. 当工作电极的电位被扫描时，会观察到电流变化。

这个输出信号可以记录下来。

可以用这个变化来确定电极反应参数，如反应速率、电荷转移系数、扩散系数和电化学反应的机理等。

6. 根据所得到的数据，可以进行一些计算，以确定电极反应的参数和性质。

循环伏安法是一种多用途的方法，适用于很多种电化学反应，包括金属离子的还原和氧化、化学反应的动力学参数等。

循环伏安法介绍循环伏安法（Cyclic Voltammetry，简称CV）是一种电化学测试方法，广泛应用于表征电化学反应的动力学、电化学过程的机理和电极材料的性质等方面。

该方法通过不断改变电极电位，并测量对应的电流，来获得电化学反应过程中的电化学信息。

原理循环伏安法基于电化学基础理论和法拉第定律，利用电极材料与电解质溶液之间的电化学反应，在电位范围内，通过施加正向和负向扫描电压，观察电流的变化，得到伏安图。

伏安图表示了电流与电极电位之间的关系，反映了电化学反应的动力学与热力学信息。

实验步骤1.准备工作：清洗电极并将其与计量电位仪连接好。

2.准备电解质溶液：根据实验需求，配置适当浓度的电解质溶液，并使用磁力搅拌器搅拌均匀。

3.实验设置：将电解质溶液注入电解池中，并使电极浸入其中。

根据需要，设置施加电压的扫描范围和扫描速率。

4.实验操作：打开计量电位仪，设置初始电位，并开始扫描。

仪器会逐渐改变电极电位，并记录对应的电流值。

5.数据处理：根据实验结果，绘制伏安图，并分析图形特征。

根据法拉第定律，可以计算电极反应的电荷转移系数、反应速率常数等参数。

应用循环伏安法在电化学和材料科学领域有着广泛的应用。

1.电化学催化研究：循环伏安法可以用于表征电化学催化剂的活性和稳定性，评估催化剂对某种电化学反应的催化效率。

2.电极材料研究：通过循环伏安法可以评估电极材料的电活性表面积、电荷传递速率以及与电解质溶液之间的界面反应。

3.电化学反应动力学研究：利用循环伏安法可以确定电极反应的控制步骤和反应机理，并研究电化学反应速率与温度、扫描速率等因素的关系。

优点和局限循环伏安法具有以下优点：•实验步骤简单，容易操作。

•可以快速获取材料的电活性表面积等信息。

•可以在不同电位下观察电化学反应的动力学与热力学变化。

然而，循环伏安法也存在一些局限性：•无法直接获得电化学反应的反应速率常数等定量信息。

•实验数据分析较为复杂，需要依赖理论模型和数学计算。
