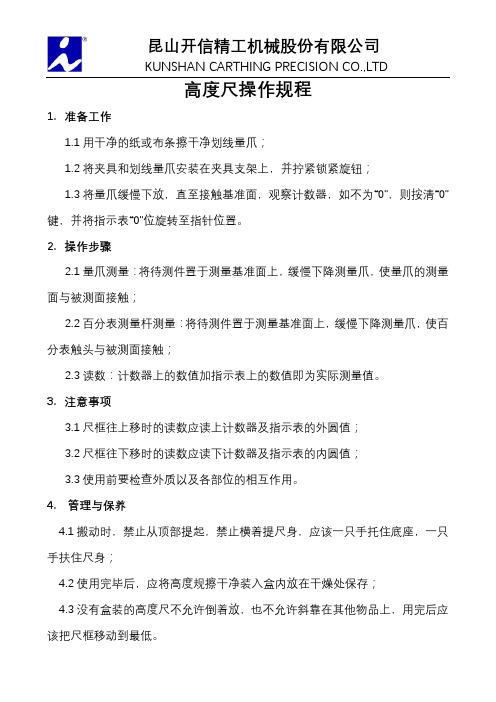

高度尺的使用方法及注意事项

高度尺操作规程
1.准备工作
1.1用干净的纸或布条擦干净划线量爪；
1.2将夹具和划线量爪安装在夹具支架上，并拧紧锁紧旋钮；
1.3将量爪缓慢下放，直至接触基准面，观察计数器，如不为“0”，则按清“0”键，并将指示表“0”位旋转至指针位置。

2.操作步骤
2.1量爪测量：将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接触；
2.2百分表测量杆测量：将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触；
2.3读数：计数器上的数值加指示表上的数值即为实际测量值。

3.注意事项
3.1尺框往上移时的读数应读上计数器及指示表的外圆值；
3.2尺框往下移时的读数应读下计数器及指示表的内圆值；
3.3使用前要检查外质以及各部位的相互作用。

4.管理与保养
4.1搬动时，禁止从顶部提起，禁止横着提尺身，应该一只手托住底座，一只手扶住尺身；
4.2使用完毕后，应将高度规擦干净装入盒内放在干燥处保存；
4.3没有盒装的高度尺不允许倒着放，也不允许斜靠在其他物品上，用完后应
该把尺框移动到最低。

xxxxxxxxxx高度尺作业指导书文件编号：JL-WLQA-014制/修IT： XXX审核：XXX批准：XXX生效日期：文件制作/更新履历：本文件包括封页共2页制/修日期版本/次修订章节制/修订内容简述制/修订审核批准2020.10.() 1A/0新制定XXX XXX XXX A/1更换格式XXX XXX XXX发放至总经理管理者代表品保部营业部工程部采购部人事部PMC工模部生产部份数1110000010△XXXXXXXXXXXXXXX有限公司. 文件编号JL-WLQA-014 版本/次A/0版页码 2 OF 2XXXXX有限公司一.适用范围：所有产品高度测量。

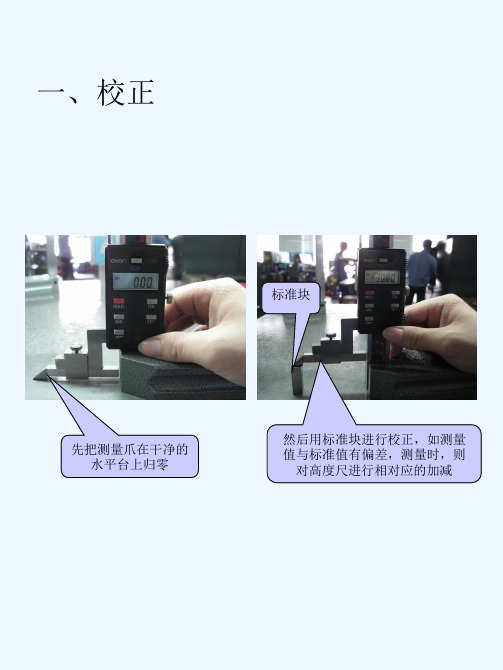

2. 1置零。

A.使用前擦试底座的量爪工作面。

8.松开锁紧手柄。

C.转动测量手轮。

1.粗调:快速转手轮；.微调:绶慢转动手轮使量爪工作面和基准面接触。

D.转动圾盘置零（按下计数器上的置零键，使计数器读数为零）。

2. 2完成以上操作,便可进行高度测量。

2. 3.读数方法：2. 3.1如果以基准面向上测量,则读数为计数器上面的窗口读数值与表的读数值之和;2. 3. 2如果以基准面向下测量,则读数为计数器下面的窗口读数值与表的读数值之和;2. 4相对测量:首先测量一个参考件再转动表盘置零并将计数器置零,最后测量工件并直接从计数器的表上读取数值。

三.注意事项：1.保持清洁/防止碰撞，以免降低测量精度。

2.禁止抓固定架或立柱移动高度尺来吧则将降低测量精度。

3.用后要降低尺框,但探针底面与基准面要保持一定的距离,不可低于底座面。

高度尺的使用方法及注意事项1. 嘿，先把高度尺拿稳了呀！就像拿宝贝似的。

比如要测量一个桌子高度，可别手抖哟！然后仔细看看刻度，要像侦探找线索一样认真，这样才能得到准确数据呀。

2. 哎呀，使用高度尺的时候，你得把它放正了啊！你想想，要是歪七扭八的那能测准吗？就像站军姿得站直咯。

比如测个箱子，放歪了量出来的尺寸肯定不对呀。

3. 用高度尺测量，一定要找个平坦的地方，这可太重要啦！你说在坑坑洼洼的地方能测好吗？好比走路得走稳路呀。

比如要量个木板，放在不平的地方还不如不测呢！4. 哇塞，测量的时候可要看清楚读数啊！别马虎哟，这可不是开玩笑的。

就像考试看题目一样要仔细呀。

比如量个柜子高度，读错数那不就白忙活啦。

5. 高度尺用完可得放好呀！不能乱丢乱放哦，不然下次要用找不到咋办？这就像你每天得把钥匙放好一个道理嘛。

比如你随手一扔，到时候急着用却找不到，那不抓狂啦？6. 嘿，测量前别忘了检查高度尺有没有损坏呀！这可不能马虎，不然测出来的能对吗？就好像上战场前得检查武器好不好使一样。

比如尺子都坏了还去测，那不是瞎折腾嘛。

7. 注意啦注意啦！高度尺可别去测超出它量程的东西呀，那不是难为它嘛。

这就如同让小孩去干大人的活呀，办不到的！比如非要用它量个超级高的东西，那不是自找麻烦嘛。

8. 用高度尺的时候得轻拿轻放呀，宝贝它一点儿！不然它坏了可就用不了啦。

好比对待易碎物品要小心呵护哟。

比如你用力一摔，坏了只能傻眼咯。

9. 记住咯，要正确使用高度尺，才能得到可靠的数据哦！可别不当回事呀。

这就像走路得走对方向，不然越走越远啦。

比如总随便乱测，那还不如不测呢！我觉得呀，只要按照这些方法和注意事项来使用高度尺，肯定能又快又准地完成测量！。

P 1/2【部品品证部门教育资料】标题：高度规的使用方法及注意事项一、高度规 是一种用于在平台上高度方向测量的工具，英文全称是：Height Gage，简称HG，又称高度尺。

常见的有液晶高度规，数字式高度规，游标高度规等，量程分别为：300mm、600mm、1000mm三种。

下面介绍液晶高度规。

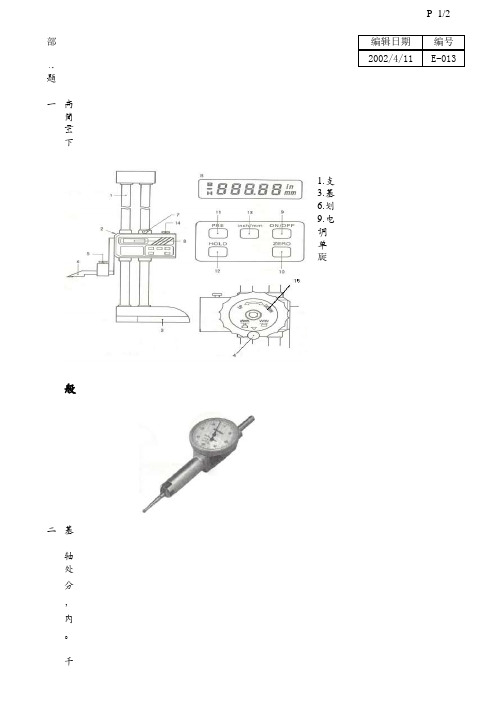

1.支柱2.滑动数字记录器3.基座4.微调螺丝5.固定套6.划刀7.固定螺丝8.数字显示屏9.电源开关 10.零位键11.调整制键 12.数字锁定键13.单位切换键 14.电池盒盖15.旋转盘一般采用的测量头除了划刀之外，还有常用的杠杆千分表如下图：二、基本操作首先选用合适的测量头（根据所测尺寸部位的形状而定，如平面度，轴的径向跳动，轴承的同心度，孔心距等，就适合于杠杆千分表，而划刀则适合于面到面，面到折弯处如板弹簧等），固定在高度规上，打开电源开关，一般测定时，如果测量头是杠杆千分表，在探头接触到一个点或面，使表盘内指针指向“0”刻度，按下零位键，摇动旋转盘使探头接触到另一个面或者点，表盘内指针要同样指向“0”刻度，这时，便可读出它们高度方向的值。

当测量头是划刀，则只要轻挨在上面即可。

如果需要在杠杆千分表，表盘上直接读数时（如轴承的径向跳动）那就需将杠杆千分表及探头与平台设置平行读取，如图2-a，不进行此操作，将会存在一个角度引P 2/2起的误差如图2-b所示。

三、注意事项1.测量前，要将测量头固定套上，支柱上灰尘及异物清除掉。

2.确认固定套是否拧紧，杠杆千分表探头是否感应灵敏，松动，一定要在拧紧固定套，杠杆千分表探头无松动，探头在轻碰之下表盘内指针能复原的情况下再进行测量3.移动时，禁止用手提高度规上部及抓支柱。

正确的方法应是双手托住基座，进行平滑移动。

防止碰、撞、摔。

4.测量完后，将滑动数字计录器下移至不挨着基座为止，关闭电源。

高度尺的使用
一、高度尺的构造及名称：
⑤
④
③
②
①
(1)高度尺底座
(2)主尺
(3)夹紧螺丝
(4)活动爪
(5)
(6)
(7)
(8)高度测量爪
二、使用方法
使用高度尺时右手握住高度尺主尺及底座，左手握向活动爪，上下滑动至卡尺读数归“0“
使用时尺角必须轻轻的靠近产品不能与产品猛力相撞。

以免碰伤尺角。

三、注意事项
使用时，必须确认卡尺是否归“0”，如未归“0”必须来回调试直到归“0“为止。

推尺时，不能过度用力，用力过度会使测量爪变或测量不准]
在读数时活动爪上的数与主尺上的数垂直平行的一条才是准确数。

四、高度尺的保养：
卡尺活动位置，测理面及刻度面，要保持清洁，不能有泥尘沾污
要确定活动爪能回到“0“信，及测量爪面可闭合（不能有光透过爪面间）卡尺活动结构位置要加油润滑，以增加活动效果及减低磨损
不要用卡尺测量在转动的工件，否则会损坏卡尺
采用适当大小的卡尺，测量不同位置，以免测量错误。

数显高度卡尺操作指导书（ISO9001-2015）1.0目的为使操作人员正确使用及维护保养数显高度卡尺及测量平台，避免因不按正确操作流程使用，而影响测量数据的准确性及损坏数显高度卡尺和测量平台，提高测量精度及使用寿命，而制定本规程。

2.0范围：本规程适用于公司内部使用数显高度卡尺和测量平台的正确使用及维护保养。

3.0结构简图：1.底座2.电池盖3.mm/inch键4.0N/0FF/0键5.数据输出口6.微动装置7.尺身8.保护膜9.显示屏 10.HOLD键 11.TOL键 12.ABS 键 13.SET键 14.尺框 15.卡块 16.划线爪4.0使用方法：4.1擦净保护膜表面，清净底座和划线爪工作表面，按结构简图安装划线爪并锁紧。

4.2清净平台工作面，将高度尺置于其上，松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。

4.3设置测量起点一般情况下，以平台表面为测量零点进行测量。

步骤如下：移动划线爪与平台表面轻微接触（测力约3-5N，以保证测量准备性），显示值为零，否则按NO/0键使显示为零。

特殊情况下：如用高度尺测量较大的工件而测量范围不够时，可用垫块将高度尺底座升高，此时的测量零点仍为平台表面，测量起点可选垫块的表面或工件的某表面。

如以前者为测量起点，应预置垫块的高度值（应使用更精确的仪器和测量方法确定该值）。

如以工件某表面为测量起点，则应预置该工件表面的高度值（设计值或实际值，依实际需要而定）。

4.4ABS键-相对和绝对测量转换键：按ON/OFF/0键，打开电源开关即进入绝对测量状态（显示提示符ABS），且显示绝对零（此时相对零点和绝对零点重合），拉动尺框可进行绝对测量，按ON/OFF/0键（小于3秒）则设置当前点为绝对零点。

按ABS键后，动栅组件处于相对测量状态并显示提示符INC，拉动尺框可进行相对测量，此时显示为相对测量值，按ON/OFF/0键（小于3秒）则设置当前点为相对零点。
