高度尺操作指南

高度尺操作规程
1.准备工作
1.1用干净的纸或布条擦干净划线量爪；
1.2将夹具和划线量爪安装在夹具支架上，并拧紧锁紧旋钮；
1.3将量爪缓慢下放，直至接触基准面，观察计数器，如不为“0”，则按清“0”键，并将指示表“0”位旋转至指针位置。

2.操作步骤
2.1量爪测量：将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接触；
2.2百分表测量杆测量：将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触；
2.3读数：计数器上的数值加指示表上的数值即为实际测量值。

3.注意事项
3.1尺框往上移时的读数应读上计数器及指示表的外圆值；
3.2尺框往下移时的读数应读下计数器及指示表的内圆值；
3.3使用前要检查外质以及各部位的相互作用。

4.管理与保养
4.1搬动时，禁止从顶部提起，禁止横着提尺身，应该一只手托住底座，一只手扶住尺身；
4.2使用完毕后，应将高度规擦干净装入盒内放在干燥处保存；
4.3没有盒装的高度尺不允许倒着放，也不允许斜靠在其他物品上，用完后应
该把尺框移动到最低。

数显高度尺使用操作指导书1.0目的:指导使用人员正确使用及维护保养数显高度仪及大理石平台，避免因不按正确操作流程使用，而影响测量数据的准确性及损坏数显高度仪和大理石平台，提高测量精度及使用寿命。

特制定本规程。

2.0范围:适用于GCTS内部使用数显高度仪和大理石平台的正确使用及维护保养。

3.0步骤:3.1使用前准备3.1.1请将符合数显高度仪测量范围及项目的零件或样品认真仔细擦拭干净，不得用此高度仪测量带有油污的零件或样品。

3.1.2使用前应检查大理石平台上是否有明显的磕碰及划痕，若无则使用白洁布将其表面擦拭干净。

3.1.3使用前需应检查数显高度尺底部及测量端面是否有破损或磕碰伤，若无则使用白洁布将其擦拭洁净。

3.2使用方法3.2.1按下电源键启动数显高度尺，旋转高度尺的驱动轮将测量端面与大理石平台贴平并进行校正零位。

驱动轮电源开/关立即清零公/英制转换记忆数据校正零位3.2.2将所测部件轻轻放置在大理石平台端面上，旋转高度尺的驱动轮，使高度尺的测量端面与所测部件位置尺寸的端面贴平。

测量端面与所测部件位置尺寸的端面贴平3.2.3读取所测数据并进行记录。

读取所测数值3.3日常维护保养3.3.1每次测量完毕关闭电源后，用无尘布认真仔细擦拭干净检测测头、测臂、驱动轮、控制面板。

大理石平台的维护保养3.3.3每次测量完毕后，将所有零件或样品拿走,并把高度尺放在指定位置。

3.3.4使用无尘布沾上少许高浓度酒精（酒精浓度≥95%）擦拭大理石平台工作表面及各个侧面。

3.3.5擦拭完毕后等待1—2分钟酒精挥发干后。

使用保护胶套把大理石平台全部遮盖起来整理平整，防止灰尘落入平台。

3.3.6每半个月用大理石平台保养油对平台进行一次保养。

3.3.7考虑到支承轴长期受到平台重量压力变形的可能或者意外振动、高度调节螺母意外松动等自然原因，每个月应该用水平仪对大理石平台进行一次平面校验。

3.3.8每个季度使用防锈油对支撑架没有油漆部分进行防锈，避免高度调节支承轴及螺母锈蚀。

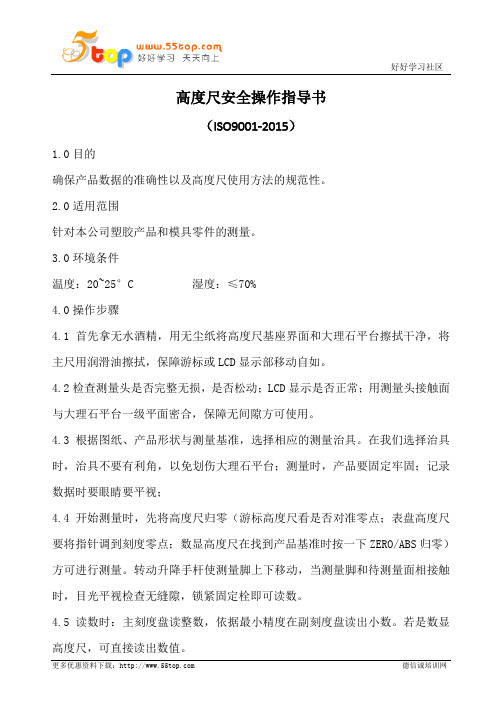

高度尺安全操作指导书（ISO9001-2015）1.0目的确保产品数据的准确性以及高度尺使用方法的规范性。

2.0适用范围针对本公司塑胶产品和模具零件的测量。

3.0环境条件温度：20~25°C 湿度：≤70%4.0操作步骤4.1首先拿无水酒精，用无尘纸将高度尺基座界面和大理石平台擦拭干净，将主尺用润滑油擦拭，保障游标或LCD显示部移动自如。

4.2检查测量头是否完整无损，是否松动；LCD显示是否正常；用测量头接触面与大理石平台一级平面密合，保障无间隙方可使用。

4.3根据图纸、产品形状与测量基准，选择相应的测量治具。

在我们选择治具时，治具不要有利角，以免划伤大理石平台；测量时，产品要固定牢固；记录数据时要眼睛要平视；4.4开始测量时，先将高度尺归零（游标高度尺看是否对准零点；表盘高度尺要将指针调到刻度零点；数显高度尺在找到产品基准时按一下ZERO/ABS归零）方可进行测量。

转动升降手杆使测量脚上下移动，当测量脚和待测量面相接触时，目光平视检查无缝隙，锁紧固定栓即可读数。

4.5读数时：主刻度盘读整数，依据最小精度在副刻度盘读出小数。

若是数显高度尺，可直接读出数值。

4.6表盘高度尺使用时，当被测物的高度高于“0”基准面时，主刻度尺使用“↑”所指的刻度，副刻度盘使用顺时针方向的数字；当被测物的高度低于“0”基准面时，主刻度使用“↓”所指的刻度副刻度盘使用逆时针方向的数字。

4.7数显高度尺使用时，当被测物的高度高于“0”基准面时，显示屏上就会显示“+”；当被测物的高度低于“0”基准面时，显示屏上就会显示“-”。

4.8最后测量完产品时，记录好数据，将工作台面清理干净；将测量头取下，放回原处。

5.0注意事项5.1测量过程中，产品或治具在运用时要轻拿轻放。

5.2摇柄在操作时不要太用力。

5.3仪器不用时，要用防尘套罩起来，以免进入太多灰尘。

5.4仪器用完后，用防锈油进行保养。

高度尺作业指导书
一．环境
1．使用环境：温度(20±2)℃，湿度45%-65% ，
温度梯度1℃/m ，温度变化 1℃/h
2. 保持机器及工作台面清洁。

二．安全警告
1．严禁擅自拆开外罩，防止损坏设备。

2．严禁带电插拔插头。

3．严禁将异物置于工作台面上。

三．开机步骤
1．插上电源。

2．打开机器电源开关（操作面板显示大概需要45秒左右）。

3．面板显示后选择中文或者英文界面。

4．根据提示，机器归零（零点在机器下方箭头指示位置）。

５．归零后校准测针（可根据提示）。

注意：仪器重启后需要重新归零和校准测针。

（注：关机和开机流程相反）。

高度尺的使用方法及读数
高度尺的使用方法及读数
高度尺是一种常用的测量设备，它可以用来测量室内外的高度值，是一种精准的测量仪器，可以用来测量地形、建筑物的高度和地面坡度等。

使用高度尺，首先，要将高度尺固定在要测量的位置，然后用手指按住尺子的空档，将尺子平放，平衡它，这样就可以得到准确的读数。

比如要测量墙壁上的高度，就将尺子固定在墙壁上，然后按住尺子的空档，将尺子平放，平衡它，就可以读出墙壁上的高度。

如果要测量地面的坡度，就要将高度尺固定在一点，把尺子的头部置于另一点，然后将尺子平放平衡，就可以读出两点之间的高度差，从而计算出地面的坡度。

高度尺除了可以用来测量高度外，还可以用来测量各种物体的长度，例如家具、房屋、地毯等，只要将高度尺的头部固定在一端，然后把尺子的另一端拉到另一端，就可以读出物体的长度。

总之，高度尺是一种精准的测量仪器，它可以用来测量室内外的高度值，也可以用来测量地面的坡度，还可以用来测量物体的长度，是一种多功能的测量仪器。

苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
1.0目的
1.1正确操作高度尺，达到精密测量.
2.0 适用范围
2.1测量产品用来测外径、内径、高度（深度）、台阶高度等尺寸，测量范围为
0.00mm-300.00mm.
3.0 工作流程
3.1操作前准备
3.1.1确认有效期限及合格证的有无.
3.1.2检查尺身滑动是否顺畅，表针是否完好
3.1.3擦干凈高度尺各部位及产品的被测面.
3.2 操作顺序
3.2.1量测前，用干净的纸或布条擦干净划线量爪，将夹具和划线量爪安装在夹具支
架上，并拧紧锁紧旋钮，将量爪缓慢下放，直至接触基准面，观察计数器，如不为“0”，
则按清“0”键，
3.2.2 量爪测量
将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接
触。

苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
3.2.3百分表测量杆测量
将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触。

3.2.4读数
计数器上的数值加指示表上的数值即为实际测量值。

3.2.
4.1尺框往上移时的读数应读上计数器及指示表的外圆值
3.2.
4.2尺框往下移时的读数应读下计数器及指示表的内圆值
苏州荣科精密机械有限公司管理号：RK-W-QA-CZ-002-A/0
上调时的
读数
下调时的
读数。

数显高度尺操作指南步骤一：设定参数1.打开数显高度尺的电源开关，确保电源供应正常。

2.通过数显高度尺的功能键进入参数设定模式。

3.使用上、下、左、右方向键选择需要设定的参数，如测量单位、零点、分辨率等。

4.根据实际需求，通过数显高度尺上的加减键或旋钮来设定参数值。

5.设置完成后，按下确认键保存设定的参数。

步骤二：测量操作1.将目标物体放置在数显高度尺的测量平台上，并确保物体与数显高度尺平台接触牢固。

2.通过数显高度尺的上下方向键或旋钮，将传感器下压，使其触及目标物体顶部。

3.触碰物体后，数显高度尺会自动测量并显示目标物体的高度，数值会在数显高度尺屏幕上显示出来。

4.将数显高度尺的传感器从物体上解除，数值将自动清零。

步骤三：校准操作1.若数显高度尺显示的数值与实际高度存在偏差，可能需要进行校准操作。

2.进入数显高度尺的校准模式，按照仪器说明书上的方法进行操作。

3.根据仪器所提供的标准物体，调整数显高度尺的设定，使其能够准确测量出物体的高度。

步骤四：数据处理1.数显高度尺可将测量的数据通过接口或蓝牙传输到计算机或其他设备。

2.通过连接到计算机的软件，可以对测量数据进行进一步处理和分析。

3.根据需要，可以打印或导出数据报告。

步骤五：注意事项1.在使用数显高度尺前，要确保仪器处于水平放置状态，以免影响测量精度。

2.避免将数显高度尺暴露在强烈的磁场、振动或高温、潮湿的环境中，以免影响其正常工作。

3.定期保养数显高度尺，例如清洁测量平台、传感器等，以确保其正常运作。

4.注意安全，避免将手指或其他物体放置在传感器下降的路径上，以免造成伤害。

5.使用结束后，及时关闭数显高度尺的电源开关，以省电并延长仪器的使用寿命。

高度尺的使用方法高度尺是一种测量物体高度或长度的工具，通常由一根刻度杆和一个移动的测量杆组成。

以下是使用高度尺的详细步骤：1. 准备工作：- 准备一支高度尺和待测量的物体。

- 确保高度尺的刻度清晰可见，并且没有损坏。

- 将高度尺放置在一个平整的表面上，并确保它垂直于地面。

2. 调整高度尺的零点：- 首先，在高度尺上找到零刻度，通常是在尺杆的底部。

- 将测量杆滑动到零刻度位置，确保它与高度尺垂直。

3. 测量物体的高度：- 将高度尺靠近待测量的物体，确保尺杆与物体接触。

- 将测量杆向上或向下移动，直到它与物体上边缘对齐。

- 读取测量杆上的刻度值，并注意任何附加的标记或小刻度线。

- 记录测量结果，通常用厘米或毫米表示。

4. 精确测量：- 如果需要更精确的测量结果，可以使用近似值进行估算，并将测量杆移动到满足要求的位置。

- 轻轻地将测量杆移动，直到它与物体上边缘完全对齐。

- 再次读取测量杆上的刻度值，并注意任何附加的标记或小刻度线。

- 记录精确的测量结果，并与之前的估算结果进行比较。

5. 注意事项：- 在使用高度尺时，应保持手稳定，以防止误差的发生。

- 在读取刻度值时，应垂直地看尺杆，并将眼睛与刻度线平行，以减少视觉误差。

- 在移动测量杆时，要小心避免过度施加力量，以避免损坏高度尺或物体。

总之，使用高度尺测量物体的高度需要准备工作、调整零点、将测量杆与物体接触、读取刻度值并记录结果。

如果需要更精确的测量，可以使用近似值估算，并进行精确调整。

在使用过程中，需要保持稳定和小心，以确保准确的测量结果。
