第六章:电子测量第一节:电子测量的基本概念一. 电子测量的定义:测量是用实验方法,将被测量与所选用的作为标准的同类量进行比较,从而确定它的量值的过程.电子测量是以电子技术理论为依据,以电子测量设备和仪器为手段,对待测的电量或非电量所进行的测量.二. 电子测量的内容:根据本课程的任务,这里对电子测量的主要内容加以分类介绍,以使读者在学习测量技术之前,有一个大慨的认识.1.关于电能量的测量:包括电流,电压,功率等2.关于电路参数的测量:包括电阻,电感,电容,阻抗,品质因子等.3.关于电信号波形特征的测量:包括频率,周期,时间,相位等.4.电路性能方面的测量:包括放大倍数,衰减量,灵敏度.5.半导体器件方面的测量:包括二极管,三极管,稳压管,场效应管等的各种参数.三. 电子测量的方法:采用正确的测量方法,可以得到比较精确的测量结果,否则会出现测量数据不准确或错误,甚至会损坏测量仪器或损坏被测组件和设备等现象.例如用万用表的R x1档测量,小功率三极管的发射结电阻时,由芜仪表的内阻很小,使三极管基极注入的电流过大,结果晶体管尚未使用就会在测试过程中被损坏.四. 测量数据的舍入规则:1.有效数字由于在测量中不可避免地存在误差,并且仪器的分辨能力有一定的限制,测量数据就不可能完全准确.同时,在对测量数据进行计算时,遇到像π,e 等无理数,实际计算时也只能取近似值,因此得到的数据通常只是一个进似值.当我们用这个数据表示一个量时,为了表示得确切,通常规定误差不得超过末位单位数字的一半.例如末位数字是个位,则包含的误差绝对值应不大于0.5;若末位是十位,则包含的误差绝对值应不大于5.对于这种误差不大于末位单位数字一半的数,从它左边第一个不为零的数字起,直到右面一个数字止,都叫作有效数字.例如375,123.08,3.10等,只要其中误差不大末位数字之半.它们就都是有效数字.值得注意的是,在数据左边的零不是有效数据,而数字中间和右面的零都是有效数字.例0.0038KΩ,左面的三个零就不是有效数字,因为它们可以通过单位变换变为3.8.可见只有两位有效数字.此外,对于像391000HZ这样的数,若实际上在百位数上就包含了误差,即只有四位有效数字,这时百分位数字上的零是有效数字,不能去掉,这时为了区别右面三个零的不同,10的乘幂的形式,即写为3.910*10 HZ,它清楚地表明有效数字只有四位,误差绝对值不大于50HZ.1. 数字的舍入规则当需要几位有效数字时,对超过几位的数字就根据舍入规则进行处理.例如对某电压进形四次测量,每次测量值均可用四位有效数字表示.例如四次测量值分别为U1=38.71V,U2=38.68V,U3=38.70V,U4=38.72V时,它们的平均值为:U=U1+U2+U3+U4/4=38.7052V所以在小数点后第三,四位可以根据舍入规则处理掉.五. 误差的基本慨念一个量值是本身所具有的直实大小,称为真值.在测量过程中,测量工具不准确,测量手段不完善或测量工作中的疏忽等原因,都会使测量结果与被测量的直值不同,这个差异称为误差.1. 测量误差的表示法测量的结果与被测量的直值的差异,称为测误差,用△x表示,即:△x=X-A0 (1-1)当X>A0时,△x是正值; X<A0时,△x是负值;所以△x是有大小,正负,有单位的数值,它的大小和符号分别表示测量值偏离真值的数值和方向.如:一个被测电压,其真值U0为220V,用一只电压表测量,其指示值U x 为222V,则绝对误差:△U=U X-U0=222V-220V=+2V这是正误差,比真值大了2V式(1-1)中的A0是无法测得的,故该式缺乏实用价值.实际上,可用比使用仪器的精度等级高一级的标准仪器来测量.用它所显示的实际值A来替A0.其实A中仍包含误差,只不过小一点,那么(1-1)式应改写成:△x=X-A (1-2)这是绝对误差的表达式.与绝对误差△x相等而符号相反的值称为修正值,用C表示C=-△x=A-X (1-3)通过校验,由上一级标准仪器给出受检仪器的修正值.在测量时,利用测得的结果与已知的修正值相加,即:A=X+C (1-4)如一个量程为10V的电压表,当用它进行测量时,指示值为8V,若检定时8V刻度处的修正值为-0.1V,求被测电压的实际值.解:实际值U=8V+(-0.1)V=7.9V根据国家标准GB776-65<<电气测量指示仪器通用技术条例>>的规定,常用电气测量仪表的准确度写为0.1,0.2,0.5,1.0,1.5,2.5,5.0等七个等级,0.2级仪器的引用误差在0.1%到0.2%之间;1.0级仪表的误差在0.5%到1.0%之间.△U=U*5%如:若要测一个10V左右的电压,手上有两快电压表,其中一块量程为150V,1.5级;另一块量程为1.5V,2.5级.选用哪一块合适?解:若使用量程为150V,1.5级的电压表△U=U*5%=150*(±1.5%)= ±2.25V若表头示值为10V, 则被测电压的真值是在10V±2.25V的范围内,误差值是相当大.若使用量程为15V,2.5级的电压表.△U=U*5%=15*(±2.5%)= ±0.375V若表头示值为10V,则被测电压的真值是在10V±0.375V的范围内,误差值小得很多,因此应选用1.5V的2.5 级电压表.。

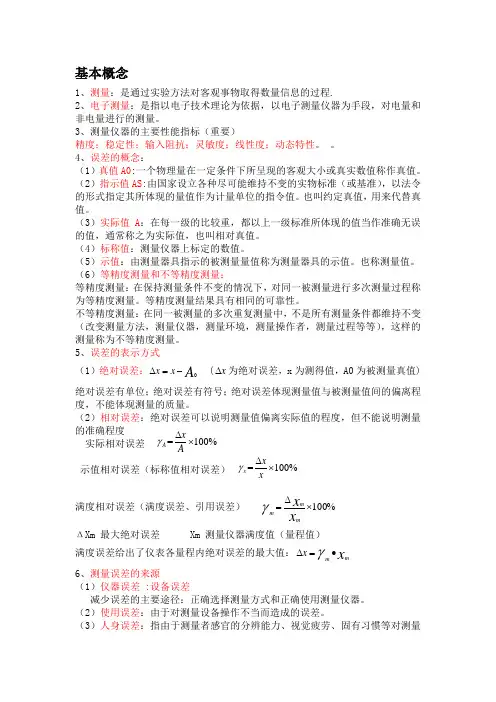

基本概念1、测量：是通过实验方法对客观事物取得数量信息的过程.2、电子测量：是指以电子技术理论为依据，以电子测量仪器为手段，对电量和非电量进行的测量。

3、测量仪器的主要性能指标（重要）精度；稳定性；输入阻抗；灵敏度；线性度；动态特性。

。

4、误差的概念：（1）真值A0:一个物理量在一定条件下所呈现的客观大小或真实数值称作真值。

（2）指示值AS :由国家设立各种尽可能维持不变的实物标准（或基准），以法令的形式指定其所体现的量值作为计量单位的指令值。

也叫约定真值，用来代替真值。

（3）实际值A ：在每一级的比较重，都以上一级标准所体现的值当作准确无误的值，通常称之为实际值，也叫相对真值。

（4）标称值：测量仪器上标定的数值。

（5）示值：由测量器具指示的被测量量值称为测量器具的示值。

也称测量值。

（6）等精度测量和不等精度测量：等精度测量：在保持测量条件不变的情况下，对同一被测量进行多次测量过程称为等精度测量。

等精度测量结果具有相同的可靠性。

不等精度测量：在同一被测量的多次重复测量中，不是所有测量条件都维持不变（改变测量方法，测量仪器，测量环境，测量操作者，测量过程等等），这样的测量称为不等精度测量。

5、误差的表示方式（1）绝对误差：A x x 0-=∆ (x ∆为绝对误差，x 为测得值，A0为被测量真值)绝对误差有单位；绝对误差有符号；绝对误差体现测量值与被测量值间的偏离程度，不能体现测量的质量。

（2）相对误差：绝对误差可以说明测量值偏离实际值的程度，但不能说明测量的准确程度 实际相对误差 示值相对误差（标称值相对误差）满度相对误差（满度误差、引用误差） %100⨯∆=x x mm m γΔXm 最大绝对误差 Xm 测量仪器满度值（量程值）满度误差给出了仪表各量程内绝对误差的最大值：x m mx ∙=∆γ 6、测量误差的来源（1）仪器误差 :设备误差减少误差的主要途径：正确选择测量方式和正确使用测量仪器。
