第1章 电子测量原理
（7）测量环境
测量环境是指测量过程中人员、对象和仪器系统所处空 间的一切物理和化学条件的总和。它包括温度、湿度、重 力场、电磁场、辐射、化学气雾和粉尘，霉菌以及有关电 磁量(工作电流、电压、频率、源阻抗、负载阻抗、地磁 场、雷电等)的数值、范围及其变化。
17
电子科技大学
《电子测量原理》
(补充）计量的基本概念
方式多样化，灵活 单位自愿行为
自下而上 可越级溯源 “数据”的准确性
方式单一，不灵活 政府法制行为
自上而下 强调逐级传递 “器具”的准确性
26
电子科技大学
《电子测量原理》
• 1．1．2 电子测量的意义
它的优势表现在： （1）具有极快的速度
（2）具有极精细的分辨能力和很宽的作用范围
（3）极有利于信息传递 （4）极为灵活的变换技术，有利于信息的获取 （5）巨大的信息处理能力
1．1．1 测量的基本概念
• 3．测量的组成
（2）测量过程——基本要素之间的互动关系
测量过程是测量的主体(测量人员)获取测量客体(被测对 象)的量值信息的过程。 具体的整个过程如下图所示：
13
电子科技大学
《电子测量原理》
1．1．1 测量的基本概念
开 始 被测对象 论 证 阶 段 测量任务要求 现有仪器设备
（2）离开测量就不会有真正的科学
5
电子科技大学
《电子测量原理》
1．1．1 测量的基本概念
• 1 ．测量的意义（续）
（3）在现代化的工业生产中，处处离不开测量
测量是精细加工的基础，没有测量也就没有现代化的制 造业。 生产水平越是高度发达，测量的规模就越大，需要的测 量技术与仪器也越先进。 （4）在高新技术和国防现代化建设中则更是离不开测量 比如航空航天领域，医学生物领域，农业、气象、环境、 勘探等各学科
电子测量的基本技术
第1章 绪论
如果是有用信息,还 要用有效的方法把这种有用信息同 其他(无用或有害)的信息分离开来,再判明它属于哪一 类信 息;如果是有害信息,则要找到有效的方法对它进行抑制或消 除。有用信息识别的基本 原理是与标准样本进行比较,判断 出信息的属性和数量。为了对感知的信息进行定性区分和 定量确定,需要建立信息类别相似性的表示和信息量值的度 量,这是信息识别的主要任务。
第1章 绪论
1.1.3 测量技术 ． 测量中所采用的原理、方法和技术措施,总称为测量技
术。测量对象不同,所采用的 技术措施不同。如被测量中有 电量和非电量的区别,电量中又有幅值大小、频率范围、有 源和无源、模拟与数字等不同,这些差别在测量中需要采用 不同的技术措施。即使同一测 量对象,一般也有多种测量技 术可供选择,不同的测量技术,其测量效果是不同的。
在生物医学领域,通过对人体基因的测定和人体血液的 定量分析,可以判断出病变的 根源;对蛋白质的反应测量,可 以了解胚胎生长情况;对细胞结构的测量,可以判断肌体 是否 发生病变。随着心电图机、CT 多层螺旋扫描仪、核磁共振 成像设备、动态心电血压测 试系统、多普勒脑血管测量仪、 超声诊断设备等现代医用诊断治疗仪的出现,人们可以快 速、 准确地测量出人体各部位的生理状态、温度分布等信息,使 人类诊断疾病的效率、准确性和可靠性大大提高,增强了人 类战胜疾病的能力。
第1章 绪论
1.1 测量
1.1.1 测量的定义 测量和我们每个人的生活都有着密切的联系,人们或多
或少对它有一定的了解,但对 于“什么是测量”,并非每一个 人能给出一个科学的定义,也并非每一个人能懂得它的真正 含义。关于测量的科学定义,可以从狭义和广义两个方面进 行阐述。
第1章 绪论
1.狭义的测量的定义 测量是为了确定被测量的量值而进行的实验过程。在此 过程中,人们借助专门的设 备,把被测量直接或间接地与同类 已知单位标准量进行比较,取得用数值和单位共同表示 的测 量结果。
第1章 电子测量技术课件绪论
v 2.间接测量 § 利用直接测量的量与被测量之间的函数关系间接得到被
测量量值的测量方法。 P UI
§ 此法费时费事 v 3.组合测量
§ 当某项测量结果需用多个未知参数表达时，可通过改变 测量条件进行多次测量，根据测量量与未知参数间的函 数关系列出方程组并求解，进而得到未知量。
电阻器电阻温度系数的测量：
QINGDAO AGRICULTRURAL UNIVERSITY
电子测量技术
参考教材
教材： 电子测量技术基础（第三版）张永瑞 参考教材： 林占江编著，《电子测量技术》，电子工业出版社. 蒋焕文等，《电子测量》，中国计量出版社 陈光踽等，《现代测试is》，电子科技大学出版社 费叶泰等，《误差理论与数据处理》，机械工业出版社 相关学术刊物： IEEE MI,仪器仪表学报，电子测量，计量学报等
正的科学
§ 生产发展离不开测量
§ 在高新技术和国防现代化建设中则更是离不开测量
“两弹一星”的成功，没有测试仪器是不可能的。 生产中“没有测试，就没有新产品”。
大规模集成电路的生产成本中，测量成本已超过50%
所认识的测量
l 有多重——质量的测量 长方、几何——长度、空间尺度的测量 汽车之间的案例距离怎么测定——车距监控防撞系统 高大物体怎样测——世界最高峰测量新记录 巨大物体可以测吗——地球周长的测量 远程距离怎么测——测距千里眼、测距能手、卫星激光测距 仪 究竟能测多小——分子、原子、原子核的大小测量还有夸克
Rt R20 (t 20) (t 20)2
Rt1 R20 (t1 20) (t1 20)2
Rt2 R20 (t2 20) (t2 20)2
36
§1.3 电子测量的方法
（二）按测量方式分类
电子测量技术基础_(张永瑞_著)_西安电子科技大学出版社 课后答案
第一章 緒 论1．8答：分辨率=V mV μ11999920=1．9答：偏移的数4.250120=格 1．10答：①理论值：V U 5.253030300=⨯+=②R V =130K Ω，V U 2.25120//3030120//300=⨯+= R V =10M Ω，V U 5510//303010//30770≈⨯+=第二章 测量误差和处理2．1答：真值：一个物理量在一定条件下所呈现的客观大小或真实数值。
实际值：在实际测量中，不可能都直接与国家基准相比较，一般是逐级比较传递到日常工作仪器，而用日常工作仪器测量的值称实际值。
标称值：测量器具上标定的数值。
示值：由测量器具指示的被测量量值。
测量误差：测量值与被测量真值之差。
修正值：测量误差的反号值。
2．2答：等精度测量：在保持测量条件不变的情况下对同一被测量进行多次测量过程称为等精度测量。
非等精度测量：在对同一被测量进行多次测量过程中，不是所有的测量条件都维持不变，这种测量称为非等精度测量。
2．3 答：绝对误差和相对误差。
2．4说明系统误差、随机误差和粗大误差的特点？答：（1）系统误差：在多次等精度测量同一量值时，误差的绝对值和符号保持不变，或当条件改变时按某种规律变化的误差。
产生的原因有仪器设计原理和制作的缺陷；测量时环境的影响；近似方法和近似公式的影响；测量人员的读数估计偏差等。
（2）随机误差的特点： ①小误差出现的机率比大误差多；②正负相等的误差出现的机率相等；③在一定的条件下，其随机误差的绝对值不会超过一定界限；④随机误差可用平均值加以消除；⑤随机误差服从正态分布。
（3）粗大误差：在一定条件下，测的值明显的偏离实际值所形成的误差称为粗大误差。
2．5答：对C 1来说，%2%100200040±=⨯±，所以C 1电容误差小。
2．6答：dB U U i1.20lg 2001-= ⇒ mV U 8.9801= dB U U i 9.19lg 2002-= ⇒ mV U2.10102=2．7答：V V 18.060.542.5-=-=∆ ，%32.342.518.0-=-=k γ ，%21.360.518.0-=-=A γ2．8答：Ω→=⨯+→⨯-=K R 6.124.11%51212%512122．9答：%4.2485011005.2=⨯⨯=γ，合格。
电子测量技术基础章节练习题及答案
第1章习题答案1、选择题（单项选择题）(1) 在测量中，绝对误差与其真值之比称为 C 。
A. 示值误差B. 随机误差C. 相对误差D. 引用误差(2) 仪表指示值与实际值之间的差值称为 A 。
A. 绝对误差B. 相对误差C. 示值相对误差D. 引用误差(3) 仪器仪表的准确度等级通常是用 D 来表示。
A. 绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差(4) 测得信号的频率为0.0760MHz，这个数字的有效数字有 B 位。
A. 三B. 四C. 五D. 六(5) 测得信号的周期为2.4751μs，经整理保留三位有效数字，即为 C 。
A. 2.47μsB. 2.475μsC. 2.48μsD. 2.4751μs(6) 一定条件下，测量结果的大小及符号保持恒定或按照一定规律变化的误差称为 A 。
A. 系统误差B. 随机误差C. 粗大误差D. 绝对误差(7) 测量为8mA的电流时，若希望误差不超过0.2mA，则最好选用下列哪项方案？ AA. 在1.5级电流表的10mA量程上测量B. 在5.0级电流表的10mA量程上测量C. 在2.5级电流表的10mA量程上测量D. 在2.5级电流表的100mA量程上测量2、判断题（正确的在后面括号内打对号、错误的打叉号）(1) 测量结果就是指被测量的数值量。
（×）(2) 测量结果的绝对误差越小，测量结果就越准确。
（√）(3) 测量结果的绝对误差与修正值等值同号。
（×）(4) 测量结果的绝对误差就是误差的绝对值。
（×）(5) 在测量过程中，粗大误差又称偶然误差，是由仪器精度不够产生的。
（×）3、简答题(1) 什么是测量？答：测量是人类对客观事物取得数量概念的认识过程，测量结果是由数值(大小及符号) 和单位构成，没有单位的测量结果是没有物理意义。
(2) 什么是电子测量？答：应用各类现代电子测量仪器所进行的测量活动称之为电子测量。
电子测量基础知识
第一章电子测量根底知识目录1.1 电子测量和仪器的根本知识 (1)1.1.1 电子测量的意义 (1)1.1.2 电子测量的内容 (1)1.1.3 电子测量的特点 (2)1.2 电子测量方法的分类 (2)1.2.1 按测量方式分类 (2)1.2.2 按被测信号性质分类 (3)1.3 测量误差的根本概念 (3)1.3.1 重要概念 (3)1.3.2 测量误差的表示方法 (4)1.3.3 测量误差的来源与分类 (6)1.4 测量结果的表示和有效数字 (7)1.4.1 测量结果的表示 (7)1.4.2 有效数字和有效数字位 (7)1.4.3 数字的舍入规那么 (7)1.5 电子测量仪器的根本知识 (8)1.5.1 电子测量仪器的分类 (8)电子测量仪器的误差 (9)1.5.3 电子测量仪器的正确使用 (9)1.6 参考文献 (10)1.1 电子测量和仪器的根本知识测量是人类对客观事物取得数量概念的认识过程。
测量结果= 数值(大小及符号) + 单位。
注意：没有单位的量值是没有物理意义的。
1.1.1 电子测量的意义随着测量学的开展和电子学的应用，诞生了以电子技术为手段的新的测量技术，即电子测量。
如用数字万用表测量电压、用频谱分析仪监测卫星信号等。
电子测量是测量学的一个重要分支，是测量技术中最先进的技术之一。
目前，电子测量不仅因为其应用广泛而成为现代科学技术中不可缺少的手段，同时也是一门开展迅速、对现代科学技术的开展起着重大推动作用的独立科学。
随着电子测量仪器与通信技术、总线技术、计算机技术的结合，出现了“智能仪器〞、“虚拟仪器〞、“自动测试系统〞，丰富了测量的概念和开展方向。
从某种意义上说：现代科学技术水平是由电子测量的技术水平来保证和表达的；电子测量技术水平是衡量一个国家科学技术水平的重要标志。
1.1.2 电子测量的内容本课程中电子测量的内容主要是指对电子学领域内各种电学参数的测量，主要有：1、根本电量的测量根本电量主要包括：电压、电流、功率等。
《电子测量技术》CH1-CH4习题参考答案
f 0 min
=
f i1 N1 10
+
fi2 N 2
= 1K ´1000 + 100K ´ 720 = 72100KHz = 72.1MHz 10
当 N1 ， N 2 分别取最大值时 f0 最大，
f 0 max
=
f i1N1 10
+
fi2 N 2
= 1K ´1100 + 100K ´1000 = 10110KHz = 100.11MHz 10
即 y ' = y = 5 = 0.5 cm。 k 10
7
5、被测脉冲信号峰峰值为 8V，经衰减量为 10 倍的探头引入示波器，“倍率”置“×5”位，“偏 转灵敏度微调”置“校正”位，要想在荧光屏上获得峰峰高度为 8cm 的波形，“Y 轴偏转灵敏 度”开关“V/cm”应置哪一挡?
解：设 Y 轴偏转灵敏度开关置为 x V/cm，则有峰峰值为 8cm ´ x ´ 10 ¸ 5 = 8 V，所以
答：不考虑倍率开关时，
y1
=
VP-P h
= 5 =1 5
cm，由于倍率开关为“×5”，屏幕上波形偏转
增大 5 倍，所以屏幕上峰与峰之间的距离为 y = k1 ´ y1 = 5 ´1 = 5 cm。如果采用探头，对
输入有 10 倍衰减，输入示波器的电压减小 10 倍，相应屏幕上峰与峰之间的距离减小 10 倍，
解： f » 350 = 350 = 8.75MHz tr 40
f B ³ 3 f = 3 ´ 8.75MHz = 26.25MHz
2、用双踪示波器测量信号相位差，显示波形如图所示，已知 AB = 3cm，AC = 24cm，试求
这两个信号的相位差 Δψ。
电子测量技术第一章
• 时间特性：反映在信号随时间变化的波形上，包括信号出现 时间的先后、持续时间的长短、重复周期的大小、随时间变 化速率的快慢、幅度的大小等等。
• 频率特性：一个复杂信号可以分解成许多不同频率的正弦分 量，即具有一定的频率成分。将各个正弦分量的幅度和相位 分别按频率高低依次排列就成为频谱。信号的频谱包含了信 号的全部信息。
电子测量的内容（续）
(1)按具体的测量对象来分类
–①电能量的测量 包括各种频率及波形下的电压 、电流、功率、电场强度等的测量。
–②电路参数的测量 包括电阻、电感、电容、阻 抗、品质因数、电子器件参数等的测量。
–③电信号特征的测量 包括信号、频率、周期、 时间、相位、调幅度、调频指数、失真度、噪音 以及数字信号的逻辑状态等的测量。
• 动态系统（存储系统或有记忆系统）：在时刻t 的输出不仅与该时刻的输入有关，而且还与该时 刻以前或以后的输入有关。记忆系统的输入输出 关系是一般是微分或差分方程 。
4.模拟系统与数字系统
–模拟系统是分析和处理模拟信号的系统，
–数字系统是分析和处理脉冲与数字信号的系统 。
系统的可测性与可控性
• 系统可观测——系统的属性（事物内部自身 运动的表现）能通过周围环境表现出来，也 就是说，能通过外部世界观测到。
（4）测量速度快。因为电子测量是通过电子运动和电磁 波传播进行工作
（5）易于实现遥测
（6）易于实现测量过程的自动化和测量仪器智能化
电子测量的内容
–从广义上说，电子测量是泛指以电子科学技术 为手段而进行的测量，即以电子科技理论为依 据，以电子测量仪器和设备为工具，对电量和 非电量进行的测量。
–从狭义上讲，电子测量则是利用电子技术对电 子学中有关的电量所进行的测量。
• 频率特性：一个复杂信号可以分解成许多不同频率的正弦分 量，即具有一定的频率成分。将各个正弦分量的幅度和相位 分别按频率高低依次排列就成为频谱。信号的频谱包含了信 号的全部信息。
电子测量的内容（续）
(1)按具体的测量对象来分类
–①电能量的测量 包括各种频率及波形下的电压 、电流、功率、电场强度等的测量。
–②电路参数的测量 包括电阻、电感、电容、阻 抗、品质因数、电子器件参数等的测量。
–③电信号特征的测量 包括信号、频率、周期、 时间、相位、调幅度、调频指数、失真度、噪音 以及数字信号的逻辑状态等的测量。
• 动态系统（存储系统或有记忆系统）：在时刻t 的输出不仅与该时刻的输入有关，而且还与该时 刻以前或以后的输入有关。记忆系统的输入输出 关系是一般是微分或差分方程 。
4.模拟系统与数字系统
–模拟系统是分析和处理模拟信号的系统，
–数字系统是分析和处理脉冲与数字信号的系统 。
系统的可测性与可控性
• 系统可观测——系统的属性（事物内部自身 运动的表现）能通过周围环境表现出来，也 就是说，能通过外部世界观测到。
（4）测量速度快。因为电子测量是通过电子运动和电磁 波传播进行工作
（5）易于实现遥测
（6）易于实现测量过程的自动化和测量仪器智能化
电子测量的内容
–从广义上说，电子测量是泛指以电子科学技术 为手段而进行的测量，即以电子科技理论为依 据，以电子测量仪器和设备为工具，对电量和 非电量进行的测量。
–从狭义上讲，电子测量则是利用电子技术对电 子学中有关的电量所进行的测量。
1.电子测量仪器的基础知识
例如，每种新设计的飞机，需要测试飞机高速飞行中 受气流冲击作用下的性能，通过风洞试验测定机身、 机翼的受力和振动分布情况，以验证和改进设计。
任务1：测量及其重要意义
• 关于测量 测量是以确定被测对象量值为目的的全部操 作。 测量的基本方法是比较。 从本质上来讲，测量就是将未知量与一个假 定已知量比较的过程。后者称为“标准”。
• （1）直接测量 不必测量与被测量有函数关系的其他量，而 能直接得到被测量值的测量方法称为直接测 量。它是直接从测量仪器上得到的被测量值， 因此，直接测量简单、方便。
任务14：电子测量的主要分类方法
• 例如，用电压表测量电压，用电子计数器测量 频率等。 （2）间接测量
• 通过测量与被测量有函数关系的其他量，才能 得到被测量值的测量方法称为间接测量。
第一章 电子测量与仪器 的基础知识
目的与要求：电子测量是信息产业的 基础技术，应用广泛。 本章要求掌握电子测量和电子测量仪 器的基本概念，为后续章节的学习打 下基处处离不开 测量 – 科学的进步和发展离不开 测量，离开测量就不会有 真正的科学。
没有望远镜就没有 天文学，没有显微 镜就没有细胞学， 没有指南针就没有
通过这些标准经常性地对日常工作仪器进行检定，确 定其量值的精确度大小。
③工作用计量器具的量值由计量标准来传递， 用于日常工作和生活。 需要进行定期检定以保证其计量性能。
任务9：计量器具
任务10：计量单位
• 根据定义而令系数为1的量称为单位。 • 单位是表征测量结果的重要组成部分，
又是对两个同类量值进行比较的基础。
• 电子测量的水平，是衡量 一个国家科学技术水平 的重要标志之一。
任务6：计量的概念
为使在不同的地方，用不同的手段测量同一 量时，所得的结果一致，就要求统一的单位、 基准、标准和测量器具。
任务1：测量及其重要意义
• 关于测量 测量是以确定被测对象量值为目的的全部操 作。 测量的基本方法是比较。 从本质上来讲，测量就是将未知量与一个假 定已知量比较的过程。后者称为“标准”。
• （1）直接测量 不必测量与被测量有函数关系的其他量，而 能直接得到被测量值的测量方法称为直接测 量。它是直接从测量仪器上得到的被测量值， 因此，直接测量简单、方便。
任务14：电子测量的主要分类方法
• 例如，用电压表测量电压，用电子计数器测量 频率等。 （2）间接测量
• 通过测量与被测量有函数关系的其他量，才能 得到被测量值的测量方法称为间接测量。
第一章 电子测量与仪器 的基础知识
目的与要求：电子测量是信息产业的 基础技术，应用广泛。 本章要求掌握电子测量和电子测量仪 器的基本概念，为后续章节的学习打 下基处处离不开 测量 – 科学的进步和发展离不开 测量，离开测量就不会有 真正的科学。
没有望远镜就没有 天文学，没有显微 镜就没有细胞学， 没有指南针就没有
通过这些标准经常性地对日常工作仪器进行检定，确 定其量值的精确度大小。
③工作用计量器具的量值由计量标准来传递， 用于日常工作和生活。 需要进行定期检定以保证其计量性能。
任务9：计量器具
任务10：计量单位
• 根据定义而令系数为1的量称为单位。 • 单位是表征测量结果的重要组成部分，
又是对两个同类量值进行比较的基础。
• 电子测量的水平，是衡量 一个国家科学技术水平 的重要标志之一。
任务6：计量的概念
为使在不同的地方，用不同的手段测量同一 量时，所得的结果一致，就要求统一的单位、 基准、标准和测量器具。

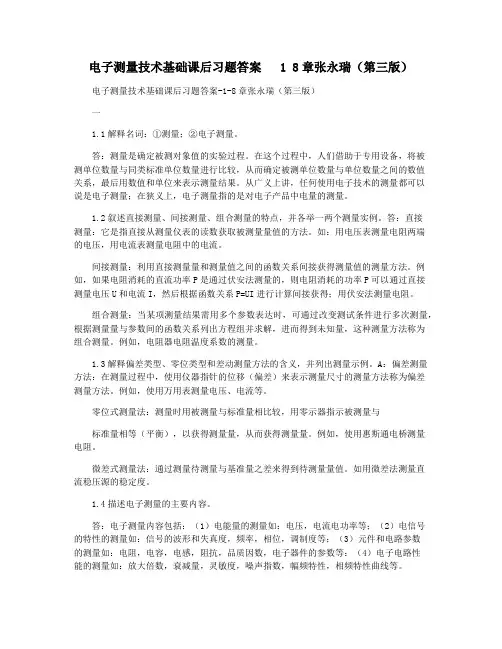

电子测量技术基础课后习题答案 1 8章张永瑞(第三版)
电子测量技术基础课后习题答案 1 8章张永瑞（第三版）电子测量技术基础课后习题答案-1-8章张永瑞（第三版）一1.1解释名词：①测量；②电子测量。
答：测量是确定被测对象值的实验过程。
在这个过程中，人们借助于专用设备，将被测单位数量与同类标准单位数量进行比较，从而确定被测单位数量与单位数量之间的数值关系，最后用数值和单位来表示测量结果。
从广义上讲，任何使用电子技术的测量都可以说是电子测量；在狭义上，电子测量指的是对电子产品中电量的测量。
1.2叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量量和测量值之间的函数关系间接获得测量值的测量方法。
例如，如果电阻消耗的直流功率P是通过伏安法测量的，则电阻消耗的功率P可以通过直接测量电压U和电流I，然后根据函数关系P=UI进行计算间接获得；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
例如，电阻器电阻温度系数的测量。
1.3解释偏差类型、零位类型和差动测量方法的含义，并列出测量示例。
A：偏差测量方法：在测量过程中，使用仪器指针的位移（偏差）来表示测量尺寸的测量方法称为偏差测量方法。
例如，使用万用表测量电压、电流等。
零位式测量法：测量时用被测量与标准量相比较，用零示器指示被测量与标准量相等（平衡），以获得测量量，从而获得测量量。
例如，使用惠斯通电桥测量电阻。
微差式测量法：通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4描述电子测量的主要内容。
答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。

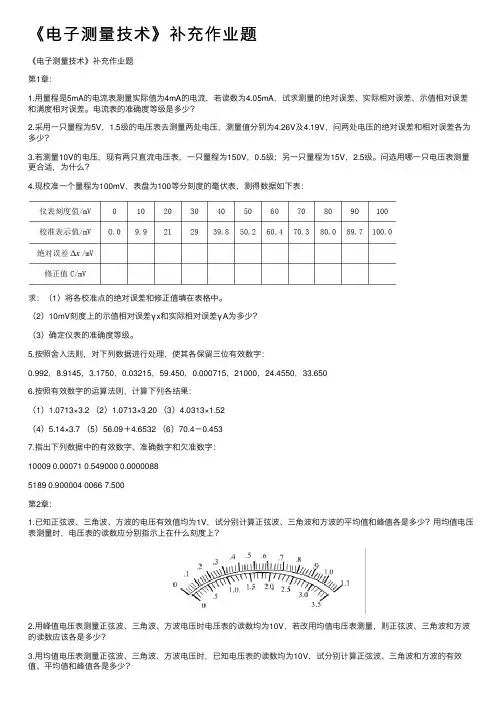

《电子测量技术》补充作业题
《电⼦测量技术》补充作业题《电⼦测量技术》补充作业题第1章：1.⽤量程是5mA的电流表测量实际值为4mA的电流，若读数为4.05mA，试求测量的绝对误差、实际相对误差、⽰值相对误差和满度相对误差。
电流表的准确度等级是多少？2.采⽤⼀只量程为5V，1.5级的电压表去测量两处电压，测量值分别为4.26V及4.19V，问两处电压的绝对误差和相对误差各为多少？3.若测量10V的电压，现有两只直流电压表，⼀只量程为150V，0.5级；另⼀只量程为15V，2.5级。
问选⽤哪⼀只电压表测量更合适，为什么？4.现校准⼀个量程为100mV，表盘为100等分刻度的毫伏表，测得数据如下表：求：（1）将各校准点的绝对误差和修正值填在表格中。
（2）10mV刻度上的⽰值相对误差γx和实际相对误差γA为多少？（3）确定仪表的准确度等级。
5.按照舍⼊法则，对下列数据进⾏处理，使其各保留三位有效数字：0.992，8.9145，3.1750，0.03215，59.450，0.000715，21000，24.4550，33.6506.按照有效数字的运算法则，计算下列各结果：（1）1.0713×3.2 （2）1.0713×3.20 （3）4.0313×1.52（4）5.14×3.7 （5）56.09＋4.6532 （6）70.4－0.4537.指出下列数据中的有效数字、准确数字和⽋准数字：10009 0.00071 0.549000 0.00000885189 0.900004 0066 7.500第2章：1.已知正弦波、三⾓波、⽅波的电压有效值均为1V，试分别计算正弦波、三⾓波和⽅波的平均值和峰值各是多少？⽤均值电压表测量时，电压表的读数应分别指⽰上在什么刻度上？2.⽤峰值电压表测量正弦波、三⾓波、⽅波电压时电压表的读数均为10V，若改⽤均值电压表测量，则正弦波、三⾓波和⽅波的读数应该各是多少？3.⽤均值电压表测量正弦波、三⾓波、⽅波电压时，已知电压表的读数均为10V，试分别计算正弦波、三⾓波和⽅波的有效值、平均值和峰值各是多少？4.已知正弦波、三⾓波和⽅波的峰值均为10V，当分别采⽤均值、峰值、有效值电压表测量时，请问各电压表测量三种波形时的读数值分别是多少？5.下列四种数字电压表的最⼤显⽰数字分别为9999、19999、5999和1999，问它们各属于⼏位表？第⼆块表在0.2V量程上的分辨⼒是多⼤？6.⽤五位DVM在5V量程上测得电压为2.5V，已知5V量程的固有误差计算公式为＋（0.006％×U X＋0.004％×U m），试求DVM的固有误差、读数误差和满度误差各是多少？满度误差相当于⼏个字?7.⽤四位DVM在10V量程上测得电压为8V，已知10V量程的固有误差计算公式为＋（0.065％×U X＋0.045％×U m），试求DVM的固有误差、读数误差和满度误差各是多少？满度误差相当于⼏个字?8.⽤五位DVM在10V量程上测得电压为8.5V，已知10V量程的固有误差计算公式为＋（0.006％×U X ＋0.004％×U m），试求DVM的固有误差、读数误差和满度误差各是多少？满度误差相当于⼏个字?。
电子测量技术基础题库
电子测量技术基础题库电子测量技术基础题库第一章绪论一、填空1、计量的主要特征是、和。
2、计量器具按用途可分为、和。
3、计量基准一般分为、和。
4、计量标准是按国家规定的作为检定依据用的或，它的量值由传递。
5、计量标准有两类：一类是，一类是。
6、电子测量通常包括的测量，的测量以及的测量。
7、目前利用电子仪器对进行测量精确度最高。
8、目前，电压测量仪器能测出从级到的电压，量程达个数量级。
9、智能仪器的核心是。
10、仪器中采用微处理器后，许多传统的硬件逻辑可用取代，其实质是实现了。
11、智能仪器有两个特点：其一是，其二是。
12、虚拟仪器实质上是和相结合的产物。
13、虚拟仪器的硬件部分通常应包括及和变换器。
14、虚拟仪器的软、硬件具有、、及等特点。
15、LabVIEW是一种软件开发平台。
16、测量电信号的仪器可分为仪器、仪器及仪器三大类。
17、数据域测试仪器测试的不是电信号的特性，而主要是。
二、名词解释1、电子测量2、计量第一章答案一、填空1、统一性；准确性；法制性2、计量基准；计量标准；工作用计量器具3、国家基准；副基准；工作基准4、准确度等级；计量器具；物质；工作基准5、标准器具；标准物质6、电能量；信号特性及所受干扰；元件和电路参数7、频率和时间8、纳伏；千伏；129、微处理器10、软件；硬件软化11、操作自动化；具有对外接口功能12、软件；硬件13、微型计算机；A/D；D/A14、开放性；模块化；重复使用；互换性15、虚拟仪器图形化16、时域；频域；调制域17、二进制数据流二、名词解释(略)第二章误差理论与测量不确定性一、填空1、测量值与之间的差别称为测量误差。
2、计量标准的三种类型分别是、3、绝对误差在用测量值与真值表示时，其表达式为；在用测量值与约定真值表示时，其表达式为。
4、在绝对值相等的情况下，测量值越小，测量的准确程度；测量值越大，测量的准确程度。
5、相对误差是和之比，表示为。
6、通常相对误差又可分为、、和。
电子测量概论
待测量进行测量的设备，统称为电子测量仪器。
第1章 电子测量概论 1.4.1 测量仪器的功能 各类测量仪表一般具有物理量的变换、信号的传 输和测量结果的显示等三种最基本的功能。
第1章 电子测量概论 (1) 变换功能 对于电压、电流等电学量的测量，是通过测量各种 电效应来达到目的的。例如，作为模拟式仪表最基本构 成单元的动圈式检流计(电流表)，就是将流过线圈的电 流强度，转化成与之成正比的扭矩而使仪表指针偏转初 始位置一个角度，根据角度偏转大小(这可通过刻度盘上 的刻度获得)得到被测电流的大小，这就是一种很基本的 变换功能。对非电量的测量，如压力、位移、温度、湿 度、亮度、颜色、物质成份等，通过各种对之敏感的敏 感元件(通常称为传感器)，转换成与之相关的电压、电 流等，而后再通过对电压、电流的测量，得到被测物理 量的大小。
功率，可高达108W以上，两者之比为1:1022。一般情况
下，使用同一台仪器，同一种测量方法，是难以覆盖 如此宽广的量程的。如前所述，随着电子测量技术的
不断发展，单台测量仪器的量程也可以达到很高。
第1章 电子测量概论
(3) 测量准确度高
相对其它测量方法，电子测量的准确度要高得多。 例如，长度测量的最高准确度为10-8量级，而对频率和时 间的测量，由于采用原子频标和原子秒作为基准，使得 测量准确度可以达到10-15的量级，这是目前人类在测量 准确度方面达到的最高指标。
第1章 电子测量概论 (5) 可以进行遥测 电子测量依据的是电子的运动和电磁波的传播，因 此可以： 现场各待测量转换成易于传输的电信号，用有 线或无线的方式传送到测试控制台(中心)，从而实现遥
测和遥控。这使得对那些远距离的，高速运动的，或其
他人们难以接近地方的信号测量成为可能.
第1章 电子测量概论 1.4.1 测量仪器的功能 各类测量仪表一般具有物理量的变换、信号的传 输和测量结果的显示等三种最基本的功能。
第1章 电子测量概论 (1) 变换功能 对于电压、电流等电学量的测量，是通过测量各种 电效应来达到目的的。例如，作为模拟式仪表最基本构 成单元的动圈式检流计(电流表)，就是将流过线圈的电 流强度，转化成与之成正比的扭矩而使仪表指针偏转初 始位置一个角度，根据角度偏转大小(这可通过刻度盘上 的刻度获得)得到被测电流的大小，这就是一种很基本的 变换功能。对非电量的测量，如压力、位移、温度、湿 度、亮度、颜色、物质成份等，通过各种对之敏感的敏 感元件(通常称为传感器)，转换成与之相关的电压、电 流等，而后再通过对电压、电流的测量，得到被测物理 量的大小。
功率，可高达108W以上，两者之比为1:1022。一般情况
下，使用同一台仪器，同一种测量方法，是难以覆盖 如此宽广的量程的。如前所述，随着电子测量技术的
不断发展，单台测量仪器的量程也可以达到很高。
第1章 电子测量概论
(3) 测量准确度高
相对其它测量方法，电子测量的准确度要高得多。 例如，长度测量的最高准确度为10-8量级，而对频率和时 间的测量，由于采用原子频标和原子秒作为基准，使得 测量准确度可以达到10-15的量级，这是目前人类在测量 准确度方面达到的最高指标。
第1章 电子测量概论 (5) 可以进行遥测 电子测量依据的是电子的运动和电磁波的传播，因 此可以： 现场各待测量转换成易于传输的电信号，用有 线或无线的方式传送到测试控制台(中心)，从而实现遥
测和遥控。这使得对那些远距离的，高速运动的，或其
他人们难以接近地方的信号测量成为可能.
电子测量技术基础知识点
第1章电子测量的基本概念测量环境是指测量过程中人员、对象和仪器系统所处空间的一切物理和化学条件的总和。
电子测量的特点：①测量频率范围宽②测量量程广⑧测量准确度高低相差悬殊①测量速度快⑤可实现遥测⑥易于实现测量智能化和自动化⑦测量结果影响因素众多，误差分析困难测量仪器的主要性能指标：①精度；②稳定性；③输入阻抗；④灵敏度；⑤线性度；⑥动态特性。
精度：精密度（精密度高意味着随机误差小，测量结果的重复性好）正确度（正确度高则说明系统误差小）准确度（准确度高，说明精密度和正确度都高）第2章测量误差和测量结果处理误差=测量值-真值误差=测量值-真值修正值C = - 绝对误差Δx示值相对误差（标称相对误差）满度相对误差分贝误差当n 足够大时，残差得代数和等于零。
实验偏差与标准偏差：nn x ni i /1112σσυσ=-=∑=极限误差常用函数的合成误差和函数：差函数积商函数数据修约规则：(1)小于5舍去——末位不变。
(2)大于5进1——在末位增1。
(3)等于5时，取偶数——当末位是偶数，末位不变；末位是奇数，在末位增1（将末位凑为偶数）第3章信号发生器振荡器是信号发生器的核心。
通常用频率特性、输出特性和调制特性(俗称三大指标)来评价正弦信号发生器的性能。
合成信号发生器相干式（直接合成）：频率切换迅速且相位噪声很低 锁相式（间接合成）：频率切换时间相对较长但易于集成化和点频法相比，扫频法具有以下优点： 1.可实现网络的频率特性的自动或半自动测量2.扫频信号的频率是连续变化的，不会出现由于点频法中的频率点离散而遗漏掉细节的问题3.扫频测量法是在一定扫描速度下获得被测电路的动态频率特性，而后者更符合被测电路的应用实际第4章 电子示波器示波器的核心部件是示波管，由电子枪、电子偏转系统和荧光屏三部分组成为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边电子示波器结构框图：为实现扫描回程光迹消隐，应产生加亮(增辉)信号交替方式（ALT）：适合于观察高频信号断续方式（CHOP）：适用于被测信号频率较低的情况当数字示波器处于存储工作模式时，其工作过程一般分为存储和显示两个阶段第5章频率时间测量对比测频与测周原理图测频图测周图要提高频率测量的准确度：1.提高晶振频率的准确度和稳定度以减小闸门时间误差2.扩大闸门时间T或倍频被测信号频率以减小±1误差3.被测信号频率较低时，采用测周期的方法测量一般选用高精确度的晶振，测频误差主要决定于量化误差(即土1误差) 。
精品文档-电子测量技术基础(张永瑞)-第1章
31
第1章 电子测量与计量的基本概念
3. 输入阻抗 前面(例1.3-2)曾提到测量仪表的输入阻抗对测量结果的 影响。电压表、示波器等仪表在测量时并接于待测电路两端， 如图1.4-2所示。
32
第1章 电子测量与计量的基本概念
图1.4-2 测量仪表的负载效应
33
第1章 电子测量与计量的基本概念
4. 灵敏度 灵敏度表示测量仪表对被测量变化的敏感程度，一般定义 为测量仪表指示值(指针的偏转角度、数码的变化、位移的大 小等)增量Δy与被测量增量Δx之比。
7
第1章 电子测量与计量的基本概念
1.3 电子测量方法的分类
1. 测量方法的分类 测量方法的分类形式有多种，下面介绍几种常见的分类方 法。 1) 按测量过程分类 (1) 直接测量。 直接测量是指直接从测量仪表的读数获取被测量量值的方法， 比如用电压表测量晶体管的工作电压，用欧姆表测量电阻阻值， 用计数式频率计测量频率等。
(1.3-2)
11
第1章 电子测量与计量的基本概念
2) 按测量方式分类 (1) 偏差式测量法。在测量过程中，用仪器仪表指针的位 移(偏差)表示被测量大小的测量方法称为偏差式测量法，例如 使用万用表测量电压、电流等。
12
第1章 电子测量与计量的基本概念
(2) 零位式测量法。零位式测量法又称作零示法或平衡式 测量法。测量时将被测量与标准量相比较(因此也把这 种方法称作比较测量法)，用指零仪表(零示器)指示被测量与 标准量相等(平衡)，从而获得被测量。利用惠斯登电桥测量电 阻(或电容、电感)是这种方法的一个典型例子，如图1.3-1所 示。
能达到的最高准确度的计量器具，也称作原始基准。经国家鉴 定批准，将其作为统一全国计量单位量值的最高依据。因此主 基准又称国家基准。
第1章 电子测量与计量的基本概念
3. 输入阻抗 前面(例1.3-2)曾提到测量仪表的输入阻抗对测量结果的 影响。电压表、示波器等仪表在测量时并接于待测电路两端， 如图1.4-2所示。
32
第1章 电子测量与计量的基本概念
图1.4-2 测量仪表的负载效应
33
第1章 电子测量与计量的基本概念
4. 灵敏度 灵敏度表示测量仪表对被测量变化的敏感程度，一般定义 为测量仪表指示值(指针的偏转角度、数码的变化、位移的大 小等)增量Δy与被测量增量Δx之比。
7
第1章 电子测量与计量的基本概念
1.3 电子测量方法的分类
1. 测量方法的分类 测量方法的分类形式有多种，下面介绍几种常见的分类方 法。 1) 按测量过程分类 (1) 直接测量。 直接测量是指直接从测量仪表的读数获取被测量量值的方法， 比如用电压表测量晶体管的工作电压，用欧姆表测量电阻阻值， 用计数式频率计测量频率等。
(1.3-2)
11
第1章 电子测量与计量的基本概念
2) 按测量方式分类 (1) 偏差式测量法。在测量过程中，用仪器仪表指针的位 移(偏差)表示被测量大小的测量方法称为偏差式测量法，例如 使用万用表测量电压、电流等。
12
第1章 电子测量与计量的基本概念
(2) 零位式测量法。零位式测量法又称作零示法或平衡式 测量法。测量时将被测量与标准量相比较(因此也把这 种方法称作比较测量法)，用指零仪表(零示器)指示被测量与 标准量相等(平衡)，从而获得被测量。利用惠斯登电桥测量电 阻(或电容、电感)是这种方法的一个典型例子，如图1.3-1所 示。
能达到的最高准确度的计量器具，也称作原始基准。经国家鉴 定批准，将其作为统一全国计量单位量值的最高依据。因此主 基准又称国家基准。
电子测量技术复习资料
电⼦测量技术复习资料第⼀章绪论1.测量：测量就是利⽤试验⼿段，借助各种测量仪器量具，获得未知量量值的过程。
2.电⼦测量：电⼦测量泛指以电⼦技术为基本⼿段的⼀种测量技术。
3.智能仪器：⼈们习惯把内含微型计算机和GPIB接⼝的仪器称为智能仪器。
4.虚拟仪器：通常是指以计算机为核⼼的，由强⼤的测试应⽤软件⽀持的具有虚拟仪器⾯板，⾜够的仪器硬件及通信功能的测量信息处理系统。
5.电⼦测量的特点：1测量频率范围宽，低⾄10-6Hz以下，⾼⾄1012Hz以上。
2仪器量程范围宽。
3测量准确度⾼低相差悬殊。
4测量速度快。
5可以进⾏遥测。
6显⽰⽅式清晰直观。
7宜于实现测试智能化和测试⾃动化。
8易于实现仪器⼩型化。
9影响因素众多，误差处理复杂。
6.电⼦测量的⽅法：按测量⼿段分类：1直接测量：直接从测量仪表的读书获取被测量量值的⽅法。
2间接测量：它是利⽤直接测量量与被测量量之间的函数关系，间接得到被测量量值得⽅法。
3组合测量：当某测量参数需⽤多个未知参数表⽰时，可通过改变测量条件进⾏多次测量，根据测量量与未知参数之间的函数关系列出⽅程组并求解，进⽽得到未知量，这种测量⽅法叫组合测量。
按测量⽅式分类：1偏差式测量法：⽤仪器仪表指针的位移表⽰被测量量⼤⼩的测量⽅法。
2零⽰式测量法：⼜称平衡式测量法，测量时⽤被测量与标准量相⽐较，⽤指零仪表指⽰被测量与标准量相等，从⽽测得被测量。
3微差式测量法：偏差式测量法与零⽰式测量法相结合。
按被测量性质分类：1时域测量：主要测量被测量随时间的变化规律。
2频域测量：主要⽬的是获取待测量与频率之间的关系。
3数据域测量：主要是⽤逻辑分析仪等设备对数字量，或逻辑电路的逻辑状态进⾏测量7．智能仪器的特点：1是操作⾃动化2具有对外接⼝功能8．智能仪器的组成：主要与⼀般计算机的区别：多⼀个专⽤的外围设备-----测试电路。
9．计量与测量的区别：计量是利⽤技术和法制⼿段实现单位统⼀和量值准确可靠地测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
– 哈勃太空望远镜是被送入轨道的口径最大的望远镜 – 它全长12.8米，镜筒直径4.27米，重11吨 – 由三大部分组成，第一部分是光学部分，第二部分
是科学仪器，第三部分是辅助系统，包括两个长 11.8米，宽2.3米，能提供2.4千瓦功率的太阳电池 帆板，两个与地面通讯用的抛物面天线。
A.直接比较 B.间接比较；C.需要测量仪器； • ⑤测量标准：同类已知单位。 • ⑥测量结果：最终能表示给测量主体(人)
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(续)
被测物体的重量从度盘上读数，因为，弹簧秤 度盘上的刻度是事先与标准量进行比较的结果。
被测物体的重量等于 标准砝码的重量
– 广义测量原理可以从信息获取过程来说明，包括信息 的感知和信息识别两个环节。
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.3 测量的基本要素
– 1.测量的基本要素
• 被测对象 • 测量仪器 • 测量技术 • 测量人员 • 测量环境
• 哈勃也被用来改善宇宙年龄的估计，宇宙的未来也是被质疑 的问题之一。
• 由哈勃提供的高解析光谱和影像很明确的证实了盛行的黑洞 存在于星系核中的学说。
• 哈勃所获了苏梅克-列维九号彗星在1994年撞击木星的影像 ，并且很幸运的对估计数个世纪才会发生一次的彗星碰撞木 星的动力学事件，提供了关键性的学习机会。它也被用来研 究太阳系外围的天体，包括矮行星冥王星和厄里斯。
– 能力目标
• 能够制订先进、合理的测量和测试方案。 • 能够正确选用测量仪器。 • 能够正确处理测量数据。
电子测量技术基础第1章1
第1章 绪论
• 本章阐述了测量学科的丰富内涵。 • 介绍测量、计量的基本概念，即它们的意义、内容、
特点及应用。 • 讨论测量原理、测量方法和测量系统中的共性问题。 • 分别从信息获取的广义概念和量值比较的狭义概念上
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(广义)
– 广义地讲，测量不仅对被测的物理量进行定量的测量 ，而且还包括对更广泛的被测对象进行定性、定位的 测量。
• 例如故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测 定、卫星定位等。
– 而测量结果也不仅仅是由量值和单位来表征的一维信 息，还可以用二维或多维的图形、图像来显示被测对 象的属性特征、空间分布、拓朴结构等。
一颗“垂死”的星体周围围绕着梯状结构的星云 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
一银河系的星星光环
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(狭义)
– 测量是为了确定被测对象的量值而进行的实验过程。 – 在测量过程中，人们借助专门的设备，把被测对象直
发现一颗新恒星
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
高质量火星全身照
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
哈勃捕捉到“宇宙焰火”
电子测量技术基础第1章1
• 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
，阐述测量的基本原理；
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.1 测量的意义
– 日常生活中处处离不开测量
– 科学的进步和发展离不开测量， 离开测量就不会有真正的科学。
没有望远镜就没有天 文学，没有显微镜就 没有细胞学，没有指 南针就没有航海事业
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
接或间接地与同类已知单位进行比较，取得用数值和 单位共同表示的测量结果。
测量结果＝测量数值.测量单位，即：
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(续)
– 测量的内涵
• ①测量目的：从被测对象取得一个定量的认识； • ②测量对象：被测客体中的相应的量值信息； • ③测量过程: 通过实验去认识对象的过程 • ④测量方法：比较；
• 对现代电子测量新技术有一定的了解； • 初步具备在科学实验中具有制订先进、合理的测量和
测试方案，正确选用测量仪器，严格处理数据，以获 得最佳测试结果的能力。
电子测量技术基础第1章1
课程要求
– 知识目标
• 掌握近代电子测量的基本原理和方法。 • 掌握测量误差分析和测量数据处理方法。 • 熟悉常用电子测量仪器的应用技术。 • 掌握正确选用测量仪器的基本方法。
– 生产发展离不开测量
• 农业中，需丈量土地、衡量谷物，就产生了长度、面积、 容积和重量的测量；掌握季节和节候，出现了原始的时间 测量器具，并有了天文测量。
• 现代化的工业生产中，处处离不开测量 例如，一个大型钢铁厂需要约2万个测量点
• 在高新技术和国防现代化建设中则更是离不开测量
• 例如，每种新设计的飞机，需要测试飞机高速飞行中受气 流冲击作用下的性能，通过风洞试验测定机身、机翼的受 力和振动分布情况，以验证和改进设计。
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
太空中的“哈勃”望远镜
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
太空中的“哈勃”望远镜
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
– 科学上的成就
• 哈勃帮助解决了一些长期困扰天文学家的问题，而且导出了 新的整体理论来解释这些结果。
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
“哈勃”太空望远镜拍摄的一张照片 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
“S”状的神秘星云
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
NASA公布“哈勃”拍的“草帽”星系照片 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
电子测量技术基础-第1 章-1
2020/11/28
电子测量技术基础第1章1
教学目的
• 通过本课程的学习，使学生掌握测量误差的基本理论 和数据处理方法；
• 掌握主要物理量(电压、频率、时间等)、元件参数的基 本测量原理和测量方法；
• 熟悉常用测量仪器（示波器、信号源、计数器、频谱 仪、扫频仪等）的工作原理和操作使用；
• 1.1.1 测量的意义(续)
– 哈勃太空望远镜是被送入轨道的口径最大的望远镜 – 它全长12.8米，镜筒直径4.27米，重11吨 – 由三大部分组成，第一部分是光学部分，第二部分
是科学仪器，第三部分是辅助系统，包括两个长 11.8米，宽2.3米，能提供2.4千瓦功率的太阳电池 帆板，两个与地面通讯用的抛物面天线。
A.直接比较 B.间接比较；C.需要测量仪器； • ⑤测量标准：同类已知单位。 • ⑥测量结果：最终能表示给测量主体(人)
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(续)
被测物体的重量从度盘上读数，因为，弹簧秤 度盘上的刻度是事先与标准量进行比较的结果。
被测物体的重量等于 标准砝码的重量
– 广义测量原理可以从信息获取过程来说明，包括信息 的感知和信息识别两个环节。
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.3 测量的基本要素
– 1.测量的基本要素
• 被测对象 • 测量仪器 • 测量技术 • 测量人员 • 测量环境
• 哈勃也被用来改善宇宙年龄的估计，宇宙的未来也是被质疑 的问题之一。
• 由哈勃提供的高解析光谱和影像很明确的证实了盛行的黑洞 存在于星系核中的学说。
• 哈勃所获了苏梅克-列维九号彗星在1994年撞击木星的影像 ，并且很幸运的对估计数个世纪才会发生一次的彗星碰撞木 星的动力学事件，提供了关键性的学习机会。它也被用来研 究太阳系外围的天体，包括矮行星冥王星和厄里斯。
– 能力目标
• 能够制订先进、合理的测量和测试方案。 • 能够正确选用测量仪器。 • 能够正确处理测量数据。
电子测量技术基础第1章1
第1章 绪论
• 本章阐述了测量学科的丰富内涵。 • 介绍测量、计量的基本概念，即它们的意义、内容、
特点及应用。 • 讨论测量原理、测量方法和测量系统中的共性问题。 • 分别从信息获取的广义概念和量值比较的狭义概念上
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(广义)
– 广义地讲，测量不仅对被测的物理量进行定量的测量 ，而且还包括对更广泛的被测对象进行定性、定位的 测量。
• 例如故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测 定、卫星定位等。
– 而测量结果也不仅仅是由量值和单位来表征的一维信 息，还可以用二维或多维的图形、图像来显示被测对 象的属性特征、空间分布、拓朴结构等。
一颗“垂死”的星体周围围绕着梯状结构的星云 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
一银河系的星星光环
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(狭义)
– 测量是为了确定被测对象的量值而进行的实验过程。 – 在测量过程中，人们借助专门的设备，把被测对象直
发现一颗新恒星
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
高质量火星全身照
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
哈勃捕捉到“宇宙焰火”
电子测量技术基础第1章1
• 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
，阐述测量的基本原理；
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.1 测量的意义
– 日常生活中处处离不开测量
– 科学的进步和发展离不开测量， 离开测量就不会有真正的科学。
没有望远镜就没有天 文学，没有显微镜就 没有细胞学，没有指 南针就没有航海事业
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
接或间接地与同类已知单位进行比较，取得用数值和 单位共同表示的测量结果。
测量结果＝测量数值.测量单位，即：
电子测量技术基础第1章1
1.1 测量的基本概念
• 1.1.2 测量的定义(续)
– 测量的内涵
• ①测量目的：从被测对象取得一个定量的认识； • ②测量对象：被测客体中的相应的量值信息； • ③测量过程: 通过实验去认识对象的过程 • ④测量方法：比较；
• 对现代电子测量新技术有一定的了解； • 初步具备在科学实验中具有制订先进、合理的测量和
测试方案，正确选用测量仪器，严格处理数据，以获 得最佳测试结果的能力。
电子测量技术基础第1章1
课程要求
– 知识目标
• 掌握近代电子测量的基本原理和方法。 • 掌握测量误差分析和测量数据处理方法。 • 熟悉常用电子测量仪器的应用技术。 • 掌握正确选用测量仪器的基本方法。
– 生产发展离不开测量
• 农业中，需丈量土地、衡量谷物，就产生了长度、面积、 容积和重量的测量；掌握季节和节候，出现了原始的时间 测量器具，并有了天文测量。
• 现代化的工业生产中，处处离不开测量 例如，一个大型钢铁厂需要约2万个测量点
• 在高新技术和国防现代化建设中则更是离不开测量
• 例如，每种新设计的飞机，需要测试飞机高速飞行中受气 流冲击作用下的性能，通过风洞试验测定机身、机翼的受 力和振动分布情况，以验证和改进设计。
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
太空中的“哈勃”望远镜
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
太空中的“哈勃”望远镜
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
– 科学上的成就
• 哈勃帮助解决了一些长期困扰天文学家的问题，而且导出了 新的整体理论来解释这些结果。
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
“哈勃”太空望远镜拍摄的一张照片 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
“S”状的神秘星云
电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
NASA公布“哈勃”拍的“草帽”星系照片 电子测量技术基础第1章1
• 1.1.1 测量的意义(续)
电子测量技术基础-第1 章-1
2020/11/28
电子测量技术基础第1章1
教学目的
• 通过本课程的学习，使学生掌握测量误差的基本理论 和数据处理方法；
• 掌握主要物理量(电压、频率、时间等)、元件参数的基 本测量原理和测量方法；
• 熟悉常用测量仪器（示波器、信号源、计数器、频谱 仪、扫频仪等）的工作原理和操作使用；
