电子测量技术 课程介绍PPT教学课件

  • 格式：ppt
  • 大小：148.50 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

《电子测量技术》课件

《电子测量技术》课件
功能
模拟信号发生器和数字信号发生器。
分类
频率范围、波形精度、调制功能等。
参数
电路测试、信号源校准、模拟通信系统等。
应用ห้องสมุดไป่ตู้景
用于分析数字电路的逻辑时序关系。
功能
多通道同步采样、触发功能强大、可解码多种总线协议。
特点
数字系统调试、嵌入式系统开发、总线分析等。
应用场景
电子测量技术的应用实例
音频信号的测量是电子测量技术的重要应用之一，主要用于声音的质量控制和参数测量。
调制解调的方法
滤波的概念
通过电子线路或器件将不需要的频率分量滤除，以改善信号的质量和特征。
信号放大的概念
通过电子线路或器件将微弱信号放大到所需的幅度和功率水平。
放大与滤波的方法
包括放大器设计和滤波器设计等，用于改善信号的质量和特征。
电子测量仪器的基本知识
产生各种波形信号，如正弦波、方波、三角波等。
数字信号的测量是电子测量技术的重要应用之一，主要用于数字信号的处理和分析。
总结词
数字信号的测量包括信号幅度、频率、脉冲宽度等参数的测量。通过电子测量技术，可以精确地测量数字信号的各种参数，为数字信号的处理和分析提供可靠的数据支持。在通信、雷达、导航等领域中，数字信号的测量具有广泛的应用价值。
详细描述
智能决策支持
未来的电子测量技术将与人工智能技术紧密结合，实现智能决策支持。通过采集大量的测量数据并进行分析，可以为决策者提供科学、准确的决策依据，提高决策效率和准确性。
THANKS
THANK YOU FOR YOUR WATCHING
电子测量技术的发展趋势与展望
智能化
随着人工智能和机器学习技术的快速发展，电子测量技术正朝着智能化方向发展。智能化测量设备能够自动完成数据采集、处理和分析，提高测量效率和精度。

电子测量技术教案PPT演示课件

电子测量技术教案PPT演示课件

图2-5 指示电压表
最后一页
上一页
下一页
目录
18
退 出 18
如图2-5所示，
•内测：开关可置于“内测”1或2位置，此时测 量的为信号发生器输出电压有效值。
•外测：开关置于“外测”，电压表就可对一般 外部电压有效值进行测量。
（7）稳压电源
为各部分电路提供正常工作所需的稳定直流 电压。
09.10.2020
09.10.2020
最后一页
上一页
下一页
目录
5
退 出5
3． 输出失真度
标准信号发生器输出失真度在0.1% ~ 0.5%； 普通信号发生器输出失真度在1% ~ 5%。
09.10.2020
最后一页
上一页
下一页
目录
6
退 出6
2.1.3 调制特性
1． 对于调幅的要求
包括调幅特性、调幅系数可调范围及稳定度、 寄生频偏及外调制时调制频率范围、输入阻抗及 要求的调制电压等。
一般输出阻抗可进行8Ω、10Ω、60Ω、600Ω 和5kΩ的切换。
（6）指示电压表
组成：分压器、限幅器、射极跟随器、检波器、 表头校正电路。
指示器用磁电式电流表指示，电压数值与指 针的偏转角度成正比，在刻度盘上可直接读数。
09.10.2020
最后一页
上一页
ቤተ መጻሕፍቲ ባይዱ
下一页
目录
17
退 出 17
09.10.2020
其应用
09.10.2020
最后一页
上一页
下一页
目录
2
退 出2
2.1 正弦信号发生器的主要技术特性
2.1.1 频率特性
频率特性包括有效频率范围、频率准确度和频 率稳定度。

《电子测量》课件

《电子测量》课件

电子测量技术在人工智能中的应用
数据处理
人工智能需要大量的数 据进行训练和学习，电 子测量技术可以提供高 精度、高效率的数据处 理解决方案。
算法优化
人工智能算法的优化需 要电子测量技术进行性 能评估和改进。
嵌入式系统
人工智能的嵌入式系统 需要电子测量技术进行 硬件和软件的测试和调 试。
THANKS
功能
用于观察和测量电信号的 波形，测量信号的幅度、 频率等参数。
分类
模拟示波器和数字示波器 ，其中数字示波器又分为 实时示波器和采样示波器 。
使用注意事项
正确选择示波器的量程范 围，避免信号过载；根据 需要选择合适的触发模式 。
信号发生器
功能
产生各种波形信号，如正弦波、方波、三角波等 。
分类
模拟信号发生器和数字信号发生器。
网络化
网络化测量仪器将实现远程控制和数 据共享，提高测量效率和资源利用率 。
电子测量技术在物联网中的应用
传感器网络
物联网中的传感器网络需要高精度、高稳定性的电子测量技术进 行数据采集和处理。
无线通信
物联网中的无线通信技术需要电子测量技术进行信号质量测试和优 化。
智能家居
智能家居中的各种设备需要进行精确的电量、温度、湿度等参数的 测量，需要电子测量技术的支持。
当、零点漂移等。
环境误差
由于环境因素的变化，如温度 、湿度、气压等，对测量结果 造成的影响。
人为误差
由于操作人员的主观因素，如 视觉误差、操作不当等，对测 量结果造成的影响。
方法误差
由于测量方法的局限性或不完 善性，如测量电路的设计缺陷 、算法误差等，对测量结果造
成的影响。
电子测量的数据处理

电子测量技术讲解课件

电子测量技术讲解课件
电子测量仪器分类
电子测量仪器可以分为模拟式仪器和数字式仪器两大类，模拟式仪器包括示波 器、信号发生器、频率计等，数字式仪器包括数字示波器、逻辑分析仪等。
仪器选择
在选择电子测量仪器时，需要根据测量需求和预算进行综合考虑，选择适合的 仪器类型和规格。
电子测量技术的标准与规范
标准
电子测量技术的标准包括国际标准、国 家标准和行业标准等，这些标准规定了 电子测量技术的术语、符号、方法、精 度等级等方面的要求。
数字示波器是一种用于观察和测量电信号的仪器，具有高分辨 率、低噪声、高采样率等特点。它广泛应用于电子测量、通信
、计算机等领域。
自动测试系统
自动测试系统概述
自动测试系统是一种集成了计算机技术、测试仪器和测试软件的系统，用于自动完成各 种测试任务。它具有高效、高精度、自动化等特点。
自动测试系统的组成
自动测试系统通常由测试硬件和测试软件两部分组成。测试硬件包括各种测试仪器和夹 具等；测试软件根据测试需求进行定制，包括测试程序、数据库和用户界面等。
网络分析仪
网络分析仪用于测量通信网络的性能，如阻抗、增益、群延迟和脉 冲响应等参数，以确保通信系统的稳定性和可靠性。
在电力电子系统中的应用
1 2
功率分析仪
电子测量技术可用于测量电力电子设备的功率、 效率、电压和电流等参数，以评估设备的性能和 能效。
示波器
示波器用于测量电力电子设备中的电压和电流波 形，以分析设备的运行状态和故障原因。
详细描述
频率测量使用频率计或示波器等设备，通过 测量信号周期和波形重复的时间来计算频率 。时间测量则使用计时器或时间间隔分析仪 等设备，以高精度测量时间间隔或脉冲宽度 等参数。频率与时间测量在通信、雷达、导

电子测量技术课件PPT课件

电子测量技术课件PPT课件

应用领域
在电子设备和系统的电压 参数测量中广泛应用。
阻抗的测量
测量方法
通过使用阻抗分析仪等测 量仪器，可以测量电路中 的阻抗值。
测量原理
基于交流电的阻抗和感抗 的测量，通过阻抗分析仪 的测量和计算，得到被测 阻抗的值。
应用领域
在电子设备和系统的阻抗 参数测量中广泛应用。
频率和时间的测量
测量方法
应用领域
详细描述
频谱分析仪能够分析信号在不同频率下的幅度和频率，从而确定信号的频谱分布。频谱分析仪通常采用扫频技术， 通过改变本振信号的频率来覆盖所需的频率范围。在通信、雷达、电子对抗等领域中，频谱分析仪具有重要的应 用价值。
网络分析仪
总结词
网络分析仪是一种用于测量电子网络的阻抗特性的电子测量仪器。
详细描述
幅度、频率、相位等。
测量原理
基于电磁感应原理和电子线路的特 性，将电信号转换为适合测量的物 理量，如电压、电流、电阻等。
应用领域
在通信、雷达、音频处理等领域中 广泛应用。
电压的测量
01
02
03
测量方法
通过使用电压表或万用表 等测量仪器，可以测量电 路中的电压值。
测量原理
基于电压表的电阻和电流 的测量，通过欧姆定律计 算出被测电压的值。
未来，智能化测量技术将在越来越多的领域得到应用，如智能制造、智 能交通、智能医疗等，为各行业的智能化发展提供重要的技术支持。
虚拟仪器技术的前景
虚拟仪器技术是一种基于计算机的测试 和测量技术，它通过软件来模拟传统仪 器的硬件功能，从而实现测量的虚拟化。
虚拟仪器技术具有很多优点，如可重复 未来，随着计算机技术和软件技术的不 性强、易于维护和升级、可远程控制等， 断发展，虚拟仪器技术将得到更广泛的

电子测量PPT教学课件

电子测量PPT教学课件

电子测量仪器的分类 计量的基本内容 计量基准的划分：国家基准（主基 准）、 副基准、工作、基准。 计量器具的特征 计量的分类 二、习题答案 题1.1 （1）不属于电子测量
（2）属于电子测量 题1.2、1.3 参阅本章内容
第2章 测量误差分析与数据处理
学习辅导内容
误差理论是专门从事研究有关测量误 差的科学理论，数据处理则是应用数学方 法和计算工具对测量数据进行科学的分析、
四、参考资料
1．电路分析 2．模拟电路 3．高频电路
第4章 数字测量方法
学习辅导内容
数字量是信号幅度随时间做离散型变化的 物理量。目前，电子测量仪器正向量程扩大化， 集成化模块化、智能化、虚拟化、网络化、跨 专业多功能化、数字化趋势发展。而这些发展 趋势的核心是数字化。因此，必须学习和掌握 数字化测量方法。无论高档还是低档仪器，数 字化越来越普及。
r A 5 5% A0 100
分贝误差为 r[dB]=20Lg(1+r)dB =20Lg(1-0.05)dB =-0.446dB 题2.8解 （1）200KΩ （2）250KΩ
（3）20% 题2.9解 （1）200KΩ （2）199.973KΩ
（3）0.014% 题2.10解 可采用多次测量的方法，设测 量次数为n
题3.5解 根据电压表的刻度特性，可以确定其检 波方式，举例如下
（1）用方波作为测试信号，已知方波的
UP U U U，0 用被检电压表测量这个电压。
①若读数≈ U0 2 0.707U0 则该表为峰值表。
②若读数≈ 1.11U0 则该表为均值表。 ③若读数≈ U0 则该表为有效值表。 （2）分别取峰值相等的一个正弦电压和一个方波
（2）均值表的读数
均值表以正弦波有效值刻度时,其读数 U a K F正 U ，

《电子测量技术教案》课件

电压表的分类
根据工作原理和用途，电压表可分为直流电压表、交流电 压表、模拟电压表和数字电压表等。
电流测量原理
电流测量概述
电流是单位时间内通过导体横截面的电荷量，是电子测量中的重要参数之一。电流测量原 理基于安培环路定律，通过测量导体周围的磁场来计算待测电流。
电流表的组成
电流表由测量线圈、指示器和附件组成。测量线圈用于产生磁场，指示器用于显示测量结 果，附件用于改变测量范围和功能。
电流表的分类
根据工作原理和用途，电流表可分为直流电流表、交流电流表、钳形电流表和霍尔电流表 等。
电阻测量原理
电阻测量概述
电阻是导体对电流的阻碍作用，是电子元件的基本参数之一。电阻测量原理基于欧姆定律，通过测量导体两端的电压 和流过导体的电流来计算待测电阻。
电阻表的组成
电阻表由电源、恒流源、指示器和换挡开关组成。电源用于提供测量所需的电压和电流，恒流源用于提供稳定的电流 ，指示器用于显示测量结果，换挡开关用于改变测量范围。
电流测量应用实例
总结词
交流电流测量、直流电流测量、大电流测量
详细描述
交流电流测量通常使用钳形电流表，通过互 感器将大电流转换为小电流进行测量。直流 电流测量使用直流电流表，直接测量电路中 的直流电流。大电流测量需要使用专门的大 电流表或通过分流器进行测量。
电阻测量应用实例
总结词
高精度电阻测量、在线电阻测量、电桥法电 阻测量
电阻表的分类
根据工作原理和用途，电阻表可分为模拟电阻表和数字电阻表等。
电容和电感测量原理
01
电容和电感测量概述
电容和电感是电路中的基本元件，其性能参数对于电子设 备的工作性能具有重要影响。电容和电感的测量原理基于 法拉第电磁感应定律和电容器电荷平衡原理。

电子测量技术 课程介绍PPT课件


2020/10/13
7
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
汇报人：XXXX 日期：20XX年XX月XX日
8
因此测量呼气中的酒精含量就可以判断饮酒程度。交警使用
这样的酒精传感器，就能迅速检查出机动车驾驶员是否酒后
驾车 2020/10/13
3
课程地位及作用
地位：电子工程系与通信工程系的专业基础必修课
作用：使学生具备有关电子测量仪器的基本知识和电
子测量仪器的操作使用能力。其目的是使学生更好 地使用和维护电子仪器，初步形成解决实际问题的 能力。通过理论与实践的学习与训练，使学生的全 面素质得到提高，职业道德观得到加强。
2020/10/13
4
学时与考试
总学时： 48学时 （理论36+实训12）
课考核
平时成绩： 考勤+实训+作业
2020/10/13
5
学习要求
☺上课要求：认真听讲，适当可做些笔记，有问题请举手
提问不要随便说话以免打扰其它同学以及我的上课进度。
2.传感器离不开电子测量技术，二者密切联系。
3.实例：
体温计：简单快捷精确测量人体体温.在温度计内部加
入红外传感器,由于人体在不同温度计发射红外线的强度等因
素皆有不同,利用此特点即可使用红外传感器.
电熨斗：一种温度传感器，再达到一定温度时，就会自
动断电，而使电熨斗保持在一定温度范围内。
人饮酒后，酒精通过消化系统被人体吸收，经血液循环，
☺实训要求：避免迟到早退，独立完成实训内容且及时完

《电子测量基础》PPT课件

第1章
第1章 电子测量基础
第1章
1.1 电子测量概述

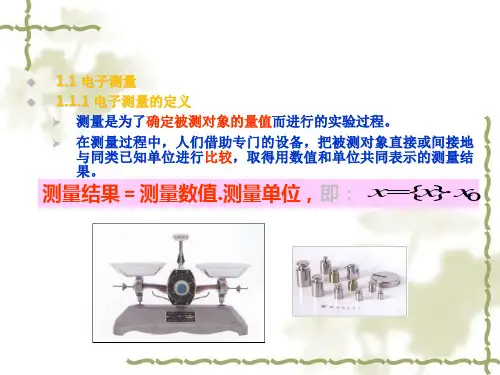

一、测量 测量是通过实验方法对客观事物取得定量信息即数 量概念的过程。人们通过对客观事物大量的观察和测 量，形成定性和定量的认识，归纳、建立起各种定理 和定律，而后又要通过测量来验证这些认识、定理和 定律是否符合实际情况，经过如此反复实践，逐步认 识 事物的客观规律，并用以解释和改造世界。
第1章
例如电流的计量标准安培，按国际计量委员会和第九届 国际计量大会的决议，定义为“安培是一恒定电流，若 保持在处于真空中相距l米的两根无限长而圆截面可忽 略的平行直导线内，则此两导线之间产生的力为每米长 度上等于2×l0-7牛顿”，显然这样的电流计量标准是一 个理想的而实际上无法实现的理论值，因而，某电流的 真值我们无法实际测得，因为没有符合定义的可供实际 使用的测量参考标准，尽管随着科技水平的提高，可供 实际使用的测量参考标准可以愈来愈逼近理想的理论定 义值。其次，在测量过程中由于各种土观、客观因素的 影响，做到无误差的测量也是不可能的。
对误差各不相同，分别为
x1
x
x1
100%
xm
x1
100% 1100%1% 100
x2
x
x2
100%1.25% 80
x3
x
x3
100%
xm
x3
100%
1100%5% 20
第1章
可见在同一量程内，测得值越小，示值相对误差越 大。由此我们应当注意到，测量中所用仪表的准确度 并不是测量结果的准确度，只有在示值与满度值相同 时，二者才相等(不考虑其他因素造成的误差，仅考虑 仪器误差)o.否则测得值的准确度数值：降低于仪表的 准确度等级。
第1章
如果在同一被测量的多次重复测量中，不是所有 测量条件都维持不变(比如，改变了测量方法，或更换 了测量仪器，或改变了联接方式，或测量环境发生了 变化，或前后不是一个操作者，或同一操作者按不同 的过程进行操作，或操作过程中由于疲劳等原因而影 响了细心专致程度等)，这样的测量称为非等精度测量 或不等精度测量。等精度测量和非等精度测量在测量 实践中部存在，相比较而言，等精度测量意义更为普 遍，有时为了验证某些结果或结论，研究新的测量方 法、检定不同的测量仪器时也要进行非等精度测量。

电子测量基本知识简介(PPT 69页)


准确度：反映系统误差影响程度 精密度：反映随机误差的形象程度 精确度量仪器
1.2 电子测量仪 器
网络参数测量仪器 用途：测量网络的频率特性、相位特性、噪声特性 典型仪器：网络分析仪、扫频仪
数据域测试仪器 用途：研究以离散时间或者事件为自变量的数据流 典型仪器：逻辑分析仪
计算机仿真测量 用途：可以避免受实验时间和设备的限制，方便设计电路 典型仪器：Multisim10
x
xm x
S%
在使用这类仪表测量时，应选择适当的量程，使示值尽 可能接近于满度值，指针最好能偏转在不小于满度值2/3 以上的区域。
（3）分贝误差——相对误差的对数表示
分贝误差是用对数形式（分贝数）表示的一种相对误差， 单位为分贝（dB）。
电压增益的测得值为
Ax
V误o 差为
Vi
AAx A
设A为电压增益实际值，G=20lgA Gx20lgAx(dB)
——幅值随时间的变化
测试信号是脉冲、方波及阶跃信号
（3）频域测量和时域测量比较
频域测量和时域测量是测量线性系统性能的两种方法，是 从两个不同的角度去观测同一个被测对象，其结果应 该是一致的。
从理论上讲，时域函数的付里叶变换就是频域函数，而频 域函数的付里叶逆变换也就是时域函数。
1.1.4 电子测量的基本方法
A0
实际相对误差：
A
x A
用10实0% 际值A代替真值A0
示值相对误差：
x
x x
用10测0% 量值X
代替实际值A
（2）满度相对误差（引用相对误差）
➢ 用测量仪器在一个量程范围内出现的最大绝对误差与 该量程值（上限值－下限值）之比来表示的相对误差， 称为满度相对误差（或称引用相对误差）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
☺实训要求：避免迟到早退，独立完成实训内容且及时完
成实训报告。
☺纪律要求：不能无故旷课，有事需请假，无故旷课三次
以上平时分以零分处理。
2020/12/10
6
掌握内容
掌握电子测量的意义、内容、特点和基本方法 了解电子测量仪器的功能、分类、主要性能指标 会对测量结果进行简单的数据处理 掌握各种测量仪器的基本结构与原理 掌握各种测量仪器的使用方法与使用注意事项
2020/12/10
电
子
课
测
程
量
介
技
绍
术
1
思考与讨论
1.何为电子测量及传感器？ 2.电子测量与传感器有何关系？ 3.常见的传感器有哪些？
2020/12/10
2
1.传感器：是一种检测装置，能感受到被测量的信息，并能 将检测感受到的信息，按一定规律变换成为电信号或其他所 需形式的信息输出 。 电子测量：利用电子技术及电子设备对电量或非电量进行测 量的过程。
2.传感器离不开电子测量技术，二者密切联系。
3.实例：
体温计：简单快捷精确测量人体体温.在温度计内部加
入红外传感器,由于人体在不同温度计发射红外线的强度等因
素皆有不同,利用此特点即可使用红外传感器.
电熨斗：一种温度传感器，再达到一定温度时，就会自
动断电，而使电熨斗保持在一定温度范围内。
人饮酒后，酒精通过消化系统被人体吸收，经血液循环，
因此测量呼气中的酒精含量就可以判断饮酒程度。交警使用
这样的酒精传感器，就能迅速检查出机动车驾驶员是否酒后
驾车 2020/12/10
3
课程地位及作用
地位：电子工程系与通信工程系的专业基础必修课
作用：使学生具备有关电子测量仪器的基本知识和电
子测量仪器的操作使用能力。其目的是使学生更好 地使用和维护电子仪器，初步形成解决实际问题的 能力。通过理论与实践的学习与训练，使学生的全 面素质得到提高，职业道德观得到加强。
2020/12/10
4
学时与考试
总学时： 48学时 （理论36+实训12）
课程成绩：期末70%+平时分30%
期末考试： 笔试或论文、实训考核
平时成绩： 考勤+实训+作业
2020/12/10
5
学习要求
☺上课要求：认真听讲，适当可做些笔记，有问题请举手
提问不要随便说话以免打扰其它同学以及我的上课进度。
2020/12/10
ห้องสมุดไป่ตู้
7
PPT教学课件
谢谢观看
Thank You For Watching
8
