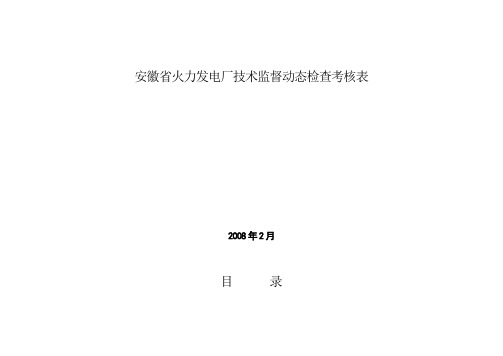

安徽省火力发电厂技术监督动态检查考核表2008年2月目录一绝缘监督（含直流监督）……………………………………………………………………………………………表一二金属监督………………………………………………………………………………………………………………表二三热工监督………………………………………………………………………………………………………………表三四电测监督………………………………………………………………………………………………………………表四五化学监督………………………………………………………………………………………………………………表五六环保监督………………………………………………………………………………………………………………表六七节能监督………………………………………………………………………………………………………………表七八继电保护及安全自动装置监督………………………………………………………………………………………表八九励磁系统及电压质量监督……………………………………………………………………………………………表九十旋转设备振动管理……………………………………………………………………………………………………表十十一计量管理………………………………………………………………………………………………………………表十一十二特种设备管理…………………………………………………………………………………………………………表十二表一：绝缘监督附件1：绝缘监督常用标准1.本集团公司企业标准电力设备交接和预防性试验规程2.GB 50150-2006 电气装置安装工程电气设备交接试验标准3. 电气绝缘技术监督制度4.DL/T620—1997 交流电气装置的过电压和绝缘配合5.DL/T621—1997 交流电气装置的接地6.GB50169—2006 电报导装置安装工程接地装置及施工验收规范7.GB/T5582—1993 高压电力设备外绝缘污秽等级8.DL/T573-1995 电力电力变压器检修导则9.DL/T595—1996 六氟化硫电气设备气体监督导则10.汽轮发电机运行规程（1999年版）国电发（1999）579号11.DL/T651—1998 氢冷发电机氢气湿度的技术要求12.《防止电力生产重大事故的二十五项重点要求》13.电力设备交接和预防性试验规程14.DL/T724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程15.DL/T459-2000 电力系统直流电源柜订货技术条件16. 直流电源技术监督制度17.DL/T 5044-2004 火力发电厂、变电所直流系统设计技术规定18.DL/T 5044—2004 电力工程直流系统设计技术规程附件2：应具备的绝缘监督资料1.符合实际情况的电气设备一次系统图、防雷保护与接地网图纸2.电气设备台帐安装使用说明书、出厂试验报告、产品证明书和随设备供应的图纸资料3.设备安装检查记录、交接试验报告、验收记录4.设备的运行、检修、干燥、技术改造记录和有关运行、检修、技改的专题总结5.设备缺陷统计资料和缺陷处理记录，事故分析报告和采取的措施6.反映预试情况的图表或卡片或微机记录附件3：应具备的直流电源监督资料1.安装使用调试说明书2.产品技术条件3.厂家设备、装置性能测试记录，容量测试记录，图纸资料4.产品合格证5.直流系统接线图6.直流空气断路器、熔断器配置一览表7.交接试验记录8.蓄电池充放电曲线9.蓄电池定期充放电记录10.蓄电池运行测试记录11.缺陷记录表二：金属监督附件1：金属技术监督工作必备的标准DL438-2000《火力发电厂金属技术监督规程》DL/T612-96《电力工业锅炉压力容器监察规程》DL/T647-2004《电力工业锅炉压力容器检验规程》DL441-2004《火力发电厂高温高压蒸汽管道蠕变监督导则》DL439-2006《火力发电厂高温紧固件技术导则》DL440-2004《在役电站锅炉汽包的检验评定及热处理规程》DL/T551-94《低合金耐热钢蠕变孔洞检验技术工艺导则》DL/T869 —2004《火力发电厂焊接技术规程》DL869-2004火力发电厂焊接技术规程《金属技术监督制度》JB4730-2005《承压设备无损检测》DL/T678-1999《电站钢结构焊接通用技术条件》DL/T679-1999《焊工技术考核规程》DL/T991 —2006《电力设备金属光谱分析技术导则》DL/T674-1999《火电厂20号钢珠光体球化评级标准》DL T819-2002火力发电厂焊接热处理技术规程DL T820-2002管道焊接接头超声波检验技术规程DL T821-2002钢制承压管道对接焊接接头射线检验技术规范DL/T752-2001火力发电厂异种钢焊接技术规程DL/T884-2004火电厂金相检验与评定技术导则质技监局锅发(1999)154号压力容器安全技术监察规程国质总局2004年79号公告TSG R7001-2004《压力容器定期检验规则》质技监局锅发[1999]202号《锅炉定期检验规则》DL/T715-2000火力发电厂金属材料选用导则GB150-1998钢制压力容器GB5310-1995高压锅炉用无缝钢管DL/T773－2001火力发电厂用12Cr1Mov钢球化评级标准DL/T616-2006火力发电厂汽水管道与支吊架维修调整导则附件2：金属技术监督档案根据DL438-2000《火力发电厂金属技术监督规程》的规定，火力发电厂应建立健全如下三种类型的金属技术监督档案：1.原始资料技术档案受监金属部件的设计、制造、安装单位移交的有关原始资料；受监金属部件的用钢资料；机组超参数运行时间、启停次数和运行累计时间等资料。

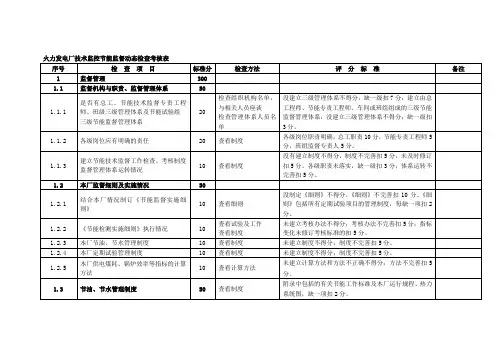

火力发电厂技术监控节能监督动态检查考核表序号检查项目标准分检查方法评分标准备注1 监督管理3001.1 监督机构与职责、监督管理体系501.1.1 是否有总工、节能技术监督专责工程师、班级三级管理体系及节能试验组三级节能监督管理体系20检查组织机构名单，与相关人员座谈检查管理体系人员名单没建立三级管理体系不得分；缺一级扣7分；建立由总工程师、节能专责工程师、车间或班组组成的三级节能监督管理体系，没建立三级管理体系不得分；缺一级扣3分。
1.1.2 各级岗位应有明确的责任20 查看制度各级岗位职责明确，总工职责10分，节能专责工程师5分，班组监督专责人5分。
1.1.3 建立节能技术监督工作检查、考核制度监督管理体系运转情况10 查看制度没有建立制度不得分，制度不完善扣5分，未及时修订扣5分。
各级职责未落实，缺一级扣3分；体系运转不完善扣5分。
1.2 本厂监督细则及实施情况501.2.1 结合本厂情况制订《节能监督实施细则》10 查看细则没制定《细则》不得分，《细则》不完善扣10分。
《细则》包括所有定期试验项目的管理制度，每缺一项扣2分。
1.2.2 《节能检测实施细则》执行情况10 查看试验及工作查看制度未建立考核办法不得分；考核办法不完善扣5分；指标变化未修订考核标准的扣5分。
1.2.3 本厂节油、节水管理制度10 查看制度未建立制度不得分；制度不完善扣5分。
1.2.4 本厂定期试验管理制度10 查看制度未建立制度不得分；制度不完善扣5分。
1.2.5 本厂供电煤耗、锅炉效率等指标的计算方法10 查看计算方法未建立计算方法和方法不正确不得分；方法不完善扣5分。
1.3 节油、节水管理制度50 查看制度附录中包括的有关节能工作标准及本厂运行规程、热力系统图，缺一项扣2分。
序号检查项目标准分检查方法评分标准备注1.4 常用节能监督标准应齐备20 查看标准《中华人民共和国节约能源法》《电力工业节能技术监督规定》《火力发电厂节约能源规定》、《电站汽轮机热力性能试验验收试验规程》、《电站锅炉性能试验规程》、《电力节能检测实施细则》、《磨煤机试验规程》、《电站锅炉风机现场试验规程》、《火力发电厂节水导则》、《工业冷却塔测试技术规定》、本厂运行规程、热力系统图。

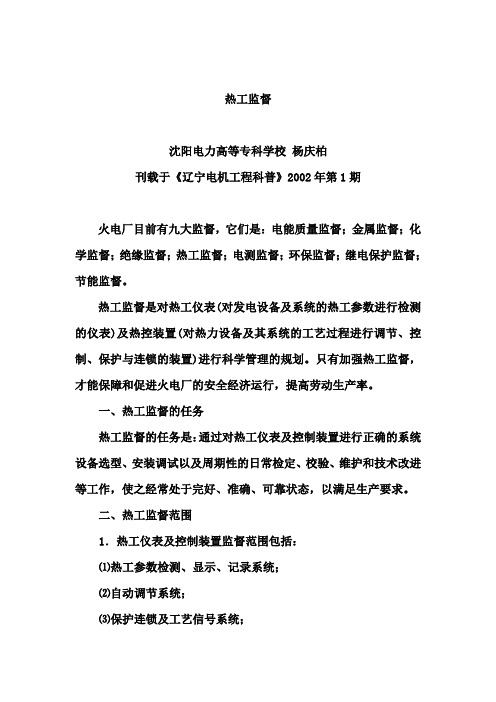

热工监督沈阳电力高等专科学校杨庆柏刊载于《辽宁电机工程科普》2002年第1期火电厂目前有九大监督，它们是：电能质量监督；金属监督；化学监督；绝缘监督；热工监督；电测监督；环保监督；继电保护监督；节能监督。
热工监督是对热工仪表(对发电设备及系统的热工参数进行检测的仪表)及热控装置(对热力设备及其系统的工艺过程进行调节、控制、保护与连锁的装置)进行科学管理的规划。
只有加强热工监督，才能保障和促进火电厂的安全经济运行，提高劳动生产率。
一、热工监督的任务热工监督的任务是：通过对热工仪表及控制装置进行正确的系统设备选型、安装调试以及周期性的日常检定、校验、维护和技术改进等工作，使之经常处于完好、准确、可靠状态，以满足生产要求。
二、热工监督范围1．热工仪表及控制装置监督范围包括：⑴热工参数检测、显示、记录系统；⑵自动调节系统；⑶保护连锁及工艺信号系统；⑷顺序控制系统；⑸计量标准器具和装置。
2．热工仪表及控制装置的内容包括：⑴检测元件(温度、压力、流量、转速、振动、物位、火焰等物理量及其他的一次传感器)；⑵脉冲管路(一次阀门后的管路及阀门等)；⑶二次线路(补偿导线、补偿盒、热工仪表及控制装置的电缆、电缆槽架、支架、二次接线盒及端子排等)；⑷二次仪表及控制设备(指示、记录、累计仪表、数据采集装置、调节器、操作器、执行器、运算单元及辅助单元等)；⑸保护连锁及工艺信号设备(保护或连锁设备、信号灯及音响装置等)；⑹顺序控制装置(可编程序控制器PLC、顺序控制用电磁阀、气动装置及开关信号装置等)；⑺过程控制计算机(如DCS)；⑻计量标准器具及装置。
三、热工监督分类1．设计监督。
新装机组热工仪表及控制装置的系统设计工作应遵循先进、可靠的方针，注重实效，凡未取得国家有关部、委、局(公司)或其他主管部门鉴定合格或没有取得成功应用实绩(含国外)的重要热工仪表及控制装置，不得正式纳入工程选用范围。
新建、扩建、改建发电厂的热工仪表及控制装置的设计应符合现行的《火力发电厂热工自动化设计技术规定》。
电能质量1、电综[1998]211号《电网电能质量技术监督管理规定》2、能源电[1988]18号《电力系统电压和无功电力管理条例》3、能源电[1993]218号《电力系统电压质量和无功电力管理规定（试行）》4、SD 325-1989 《电力系统电压和无功电力技术导则（试行）》5、SD126-1984 《电力系统谐波管理暂行规定》6、DL 755-2001 《电力系统安全稳定导则》7、DL/T 723-2000 《电力系统安全稳定控制技术导则》8、GB/T 15945-1995 《电能质量电力系统频率允许偏差》9、GB 12325-1990 《电能质量供电电压允许偏差》10、GB 12336-2000 《电能质量电压波动和闪变》11、GB/T 15543-1995 《电能质量三相电压允许不平衡度》12、GB/T 15543-1993 《电能质量公用电网谐波》13、DL 488-2000 《电能计量装置管理规程》14、GB/T 13730-1992 《地区电网数据采集与监控系统通用技术条件》15、GB/T 15248-1994 《电力负荷控制通用技术条件》16、DJ 428-1991 《电力系统自动低频减负荷技术规定》17、DJ 497-1992 《电力系统自动低频减负荷工作管理规程》18、SD 131-1984 《电力系统技术导则》绝缘监督1、DL/T 572-95 《电力变压器运行规程》2、DL/T 574-95 《有载分接开关运行维修导则》3、DL/T 618-97 《气体绝缘金属封闭开关设备现场交接试验规程》4、DL/T 603-96 《气体绝缘金属封闭开关设备运行及维护规程》5、DL/T 617-97 《气体绝缘金属封闭开关设备技术条件》6、DL/T 555-94 《气体绝缘金属封闭电器现场耐压导则》7、DL/T 618-97 《气体绝缘金属封闭开关设备现场可控试验规程》8、DL/T 596-96 《电力设备预防性试验规程》9、DL/T 607-96 《汽轮发电机漏水、漏氢的检验》10、DL/T 4741-6-92 《现场绝缘试验实验导则》11、DL/T 417-91 《电气设备局部放电现场测量导则》12、DL/T 626-97 《盘形悬式绝缘子劣化检测规程》13、GB 50150-91 《电气装置安装工程电气设备交接试验规程》14、DL/T 620-1997 《交流电气装置的过电压和绝缘配合》15、DL/T 621-1997 《交流电气装置的的接地》16、GB 50169-92 《电气装置安装工程接地装置及验收规范》17、GB/T 5582-93 《高压电力设备外绝缘污秽等级》18、DL/T 573-95 《电力电力变压器检修导则》19、DL/T 595-96 《六氟化硫电气设备气体监督导则》20、电力工业部《并入电网运行的公用发电厂电力安全生产管理》21、国电公司155083.736 《电力安全工器具预防性试验规程》22、国电发[1999]579号《汽轮发电机运行规程》23、国家电力公司1550083.109 《高压开关设备管理规定、反事故技术措施、质量监督管理办法》24、DL 558-94 《电业生产事故调查规程》25、DL/T 664-99《带电设备红外线诊断技术应用导则》26、DL/T702-99 《矿物绝缘油中糠醛含量检测方法（分光光度法）》27、DL/T 703-99 《绝缘油中含气量的气象色谱测定法》28、DL/T 702-99 《变压器油汽轮机油中T501抗氧化剂含量测定法》29、DL/T 706-99 《电厂用抗燃油自燃点测定方法》30、DL/T 717-2000《汽轮发电机转子中心孔检验技术导则》31、DL/T 722-2000《变压器油中溶解气体分析和判断导则》32、DL/T 723-2000 《电力系统安全稳定控制技术导则》33、DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》34、DL/T 727-2000 《互感器运行检修导则》35、DL/T 741-2000 《架空线路运行规程》36、DL/T 5161.1-17 《电气装置安装工程质量检验及评定规程（合订本）》37、《国家电力公司防止电力生产重大事故的二十五项重点要求》38、《华能国际电力股份有限公司电气绝缘技术监督规定》电测监督1、JJG 124-93 《国家计量检定规程指示表》2、JJG 124-93 《国家计量检定规程交流电能表》3、JJG 596-99 《国家计量检定规程电子式电能表》4、JG 126-95 《国家计量检定规程交流电量变送器》5、JJG597-89 《国家计量检定规程电能表检定装置》6、SD 111-83 《原水利电力部标准交流仪表检验装置》7、JJG 598-89 《国家计量检定规程直流数字电流》8、JJG 315-83 《国家计量检定规程直流数字电压》9、JJG 780-92 《国家计量检定规程交流数字功率》10、JJG 494-87 《国家计量检定规程静电电压表》11、JJG 603-89 《国家计量检定规程指针频率表》12、JJG 440-86 《国家计量检定规程相位表》13、JJG 622-97 《国家计量检定规程兆欧表》14、366-86 《国家计量检定规程接地电阻表》15、JJG 01-94 《电子式标准电能表技术条件》16、DL/T 614-97 《多功能电能表》17、1580125.207 《电测量仪表装置设计技术规程》18、DL/T 668-99 《测量用互感器检验装置》19、DL/T 686-99 《电力网电能损耗计算导则》20、DL/T 448-2000 《电能计量装置损耗计算导则》21、DL/T 731-2000 《电能表测量用误差计算器》22、DL/T 732-2000 《电能表测量用光电采样器》23、《中华人民共和国计量法》24、《中华人民共和国计量法实施细则》25、《中华人民共和国电力法检定规程》继电保护1、《电力系统继电保护规定汇编》（第二版）中“继电保护及安全自动装置运行管理规程”2、DL 400-91 《继电保护和安全自动装置技术规程》3、DL/T 623-97 《继电保护和安全自动装置运行评价规程》4、DL/T 5147-2000 《电力系统自动装置设计技术规定》5、DL 428-91 《电力系统自动低频减载负荷技术规定》6、DL/T 584-95 《3——110kv电网继电保护装置运行整定规程》7、DL/T 559-94 《220——500kv电网继电保护装置运行整定规程》8、DL/T 553-94 《220——500kv电力系统故障动态记录技术准则》9、DL/T 663-99 《220——500kv电力系统故障动态记录装置检测要求》10、DL/T 5149-2001 《220——500kv变电所计算机监控系统设计技术规程》11、DL 408-91 《电业安全工作规程》12、DL 478-2001 《静态继电保护及安全自动装置通用技术条件》13、DL/T 526-2002 《静态备用电源自动投入装置技术条件》14、DL/T 527-2002 《静态继电保护装置逆变源技术条件》15、DL/T 524-2002 《继电保护专用电力线载波收发信机技术条件》16、DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》17、国家电力公司《防止电业生产重大事故的二十五项重点要求》18、DL/T 5043-95 《火力发电厂电气试验室设计标准》19、《火电施工质量检验及评定标准（电气装置篇）》20、DL/T 587-96 《微机继电保护装置运行管理规程》21、GB/T 15145-94 《微机线路保护装置通用技术条件》22、DL/T 670-99 《微机母线保护装置通用技术条件》23、DL/T 671-99 《微机发电机变压器组保护装置通用技术条件》24、DL/T 744-2001 《微机型电动机保护装置通用技术条件》25、DL/T 687-99《微机型防止电气误操作装置通用技术条件》26、DL/T769-2001 《电力系统微机继电保护技术导则》27、DL/T 671-99 《微机变压器保护装置通用技术条件》28、DL/T 624-97 《继电保护微机型试验装置技术条件》29、DL/T 823-2002 《微机型反时限电流保护通用技术条件》30、《华能国际电力股份有限公司技术监督管理办法》31、《华能国际电力股份有限公司继电保护技术监督规定》。
企业标准Q/CPI ××-2015火电企业11项专业技术监督检查评估标准2015- ××- ××发布 2015- ××- ××实施国家电力投资集团公司发布目录前言 (II)1 范围 (1)2 技术监督综合管理检查评分标准 (1)3 11项专业技术监督检查评估与考核 (1)3.1评估内容 (1)3.2评估标准 (1)3.3评估组织与考核 (1)表1 技术监督综合管理检查评分标准（300分） (2)表2-1 绝缘技术监督检查评分标准（1000分） (3)表2-2 直流系统技术监督检查评分标准（100分） (19)表3 化学技术监督检查评分标准（1000分） (21)表4 金属和压力容器技术监督检查评分标准（1000分） (27)表5 电测技术监督检查评分标准（1000分） (38)表6 热工技术监督检查评分标准（1000分） (41)表7 环保技术监督检查评分标准（1000分） (71)表8 继电保护技术监督检查评分标准（1000分） (79)表9 汽轮机及旋转设备技术监督检查评分标准（1000分） (89)表10 节能技术监督检查评分标准（1000分） (94)表11 电能质量技术监督检查评分标准（1000分） (108)表12 励磁技术监督检查评分标准（1000分） (113)前言技术监督检查评估是对发电企业执行国家、行业有关技术监督法规、标准，贯彻国家电力投资集团公司（以下简称集团公司）技术监督管理制度情况的量化评价，目的在于提高机组安全、经济、清洁生产水平，实现发电设备寿命期内效益最大化。
为贯彻《电力技术监督导则》及《集团公司火电技术监督管理规定》要求，确保火电企业技术监督业务规范、有序、高效开展，进一步提高技术监督质量，特制定本标准。
本标准由集团公司火电部提出、组织起草并归口管理。
本标准主要起草单位（部门）：本标准主要起草人：本标准主要审查人：本标准为首次发布。
电气常用报表
高电压技术监督月统计表年月日
发电机绝缘缺陷（事故）统计表
制表日期：
变压器（电抗器）绝缘缺陷（事故）统计表
制表日期：
互感器、耦合电容器、避雷器、线路、开关（包括GIS）及电力电缆绝缘缺陷（事故）统计表制表
新技术推广应用情况统计表
贯彻上级技术监督及反措情况报表
技术培训情况统计表
高压电技术监督工作三项指标统计表（110kv及以上电气设备和发电机）
继电保护设备缺陷及动作情况统计表
继电保护技术监督月统计表
继电保护和安全自动装置动作记录月统计表
发电机励磁设备缺陷及故障情况统计表
励磁技术监督季度工作统计表
年度励磁自动投入率统计表
年季度电测计量技术监督管理统计表。
技术监督及可靠性管理动态检查表（火力发电厂）四川省电力工业调整试验所2010年10月技术监督及可靠性管理动态检查表（火力发电厂）目录表一：绝缘监督 (2)表二：电测监督 (18)表三：继电保护及安全自动装置监督 (29)表四：节能监督 (43)表五：环保监督 (55)表六：金属监督（含锅炉、压力容器） (62)表七：化学监督 (77)表八：热工监督 (92)表九：电能质量监督 (104)表十：灰坝监督 (111)表十一：可靠性管理 (120)1表一：绝缘监督23456789附件1：绝缘监督基本规章制度1）绝缘技术监督管理制度；2）绝缘技术监督实施细则；3）电气设备运行规程；4）电气设备检修规程；5）试验设备、仪器仪表管理制度；6）电气设备缺陷管理制度；7）电气设备事故分析制度；8）试验报告审核制度；9）工程及委外技术服务管理制度；10）电气设备备品配件管理制度；11）主设备大修安全、技术、组织保证措施。
附件2：绝缘监督常用标准1）GB/T 5582-1993 高压电力设备外绝缘污秽等级2）GB/T 7252-2001 变压器油中溶解气体分析和判断导则3）GB/T 7595-2000 运行中变压器油质量标准4）GB/T 8905-1996 六氟化硫电气设备中气体管理和检测导则5）GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准6）GB 50150-2006 电气装置安装工程电气设备交接试验标准7）DL/T 475-2006 接地装置特性参数测量导则8）DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则9）DL/T 572-1995 电力变压器运行规程10）DL/T 573-1995 电力变压器检修导则11）DL/T 574-1995 有载分接开关运行维修导则12）DL/T 596-1996 电力设备预防性试验规程13）DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程14）DL/T 607-1996 汽轮发电机漏水、漏氢的检验15）DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程16）DL/T 620-1997 交流电气装置的过电压保护和绝缘配合17）DL/T 621-1997 交流电气装置的接地18）DL/T 651-1998 氢冷发电机氢气湿度的技术要求19）DL/T 664-2008 带电设备红外诊断应用规范20）DL/T 722-2000 变压器油中溶解气体分析和判断导则21）DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程22）DL/T 801-2002 大型发电机内冷却水质及系统技术要求23）DL/T 804-2002 交流电力系统金属氧化物避雷器24）DL/T 838-2003 发电企业设备检修导则25）DL/T 970-2005 大型汽轮发电机非正常和特殊运行及维护导则26）DL/T 984-2005 油浸式变压器绝缘老化判断导则27）DL/T 1031-2006 运行中发电机用油质量标准28）DL/T 1054-2007 高压电气设备绝缘技术监督规程29）汽轮发电机运行规程（1999年版）国电发（1999）579号30）DL/T 5044-2004 火力发电厂、变电所直流系统设计技术规定附件3：绝缘技术资料档案1）基础档案（1）符合实际情况的电气设备一次系统图、防雷保护与接地网图纸；（2）电气设备安装使用说明书、出厂试验报告、产品说明书和随设备供应的图纸资料；（3）设备安装、验收记录、缺陷处理报告、交接试验报告。
电气常用报表
高电压技术监督月统计表年月日
发电机绝缘缺陷（事故）统计表
制表日期：
变压器（电抗器）绝缘缺陷（事故）统计表
制表日期：
互感器、耦合电容器、避雷器、线路、开关（包括GIS）及电力电缆绝缘缺陷（事故）统计表制表
新技术推广应用情况统计表
贯彻上级技术监督及反措情况报表
技术培训情况统计表
高压电技术监督工作三项指标统计表（110kv及以上电气设备和发电机）
继电保护设备缺陷及动作情况统计表
继电保护技术监督月统计表
继电保护和安全自动装置动作记录月统计表
发电机励磁设备缺陷及故障情况统计表
励磁技术监督季度工作统计表
年度励磁自动投入率统计表
年季度电测计量技术监督管理统计表。
