ICS 27.100F20备案号：26317-2009中华人民共和国电力行业标准火力发电厂金属技术监督规程The technical supervision codes for metalin fossil-fuel power plant中华人民共和国国家能源局发布目次前言.............................................................. 错误!未定义书签。
2 规范性引用文件...................................................... 错误!未定义书签。
3总则................................................................. 错误!未定义书签。
4名词术语............................................................. 错误!未定义书签。
5 金属材料的监督...................................................... 错误!未定义书签。
6 焊接质量的监督...................................................... 错误!未定义书签。
7 主蒸汽管道和高温再热蒸汽管道及导汽管的金属监督 ...................... 错误!未定义书签。
8高温联箱的金属监督................................................... 错误!未定义书签。
9 受热面管子的金属监督................................................ 错误!未定义书签。
10 汽包的金属监督..................................................... 错误!未定义书签。
火力发电厂金属技术监督规程总则1.1 为保证火力发电厂金属技术监督范围内各种金属部件的运行安全和人身安全，特制订本规程。
1.2 本规程适用于火力发电厂金属技术监督范围内各种金属部件的设计、安装、生产、修造、材料供应及试验研究等部门。
1.3 各电业管理局(电力联合公司、电力总公司)、电力工业局、电力建设局应有专职工程师负责金属技术监督的组织领导工作。
各试验研究所(院)在主管局领导下负责本地区的金属技术监督工作。
高温高压火力发电厂，电力建设工程公司(工程处)应设专职工程师负责本单位的金属技术监督工作，并设金属试验室负责本单位的金属试验工作。
1.4 中温中压火力发电厂和修造企业由主管局根据本地区的实际情况，必要时可设专职工程师或兼职专业技术人员主管。
1.5 金属技术监督必须贯彻安全第一预防为主方针，实行专业监督和群众监督相结合。
各地区可根据本规程制订适合本地区的监督制度或条例。
2 金属技术监督的体制、范围和任务2.1 金属技术监督的体制;2.1.1 金属技术监督实行在能源部领导下的电业管理局(电力联合公司、电力总公司)，省(区)电力工业局(电力建设局)，火力发电厂(电力建设工程公司)三级管理。
2.1.2 金属技术监督各级机构(或专职工程师)的职责。
2.1.2.1 电业管理局(电力联合公司、电力总公司)和省(区)电力工业局(电力建设局)金属技术监督机构的职责：a.贯彻部颁发的<<火力发电厂金属技术监督规程>>和下达的有关金属技术监督的各项指示；b.审批全局性的金属技术监督条例、规划、计划等；c. 组织召开金属技术监督工作会议，传达和布置金属技术监督的任务。
2.1.2.2 电业管理局(电力联合公司、电力总公司)和省局(区)的电力试验研究所(院)金属技术监督机构的职责：a.贯彻执行部、局颁发的金属技术监督规程、制度和条例；b.组织制订全局性的金属技术监督条例、技术标准、试验方法和有关技术措施；c.承担有关金属技术监督培训任务，负责归口金属技术监督管理工作；d.参加重大事故调查研究和试验研究工作；2.1.2.3 火力发电厂(电力建设工程公司)总工程师关于金属技术监督的职责；a.组织贯彻上级有关金属技术监督规程、指示和规定，审批本单位的金属技术监督规章制度；b.督促检查金属技术监督实施情况。
ICS 27.100F20备案号：26317-2009中华人民共和国电力行业标准火力发电厂金属技术监督规程The technical supervision codes for metalin fossil-fuel power plant中华人民共和国国家能源局发布目次前言 (II)2 规范性引用文件 (1)3总则 (2)4名词术语 (2)5 金属材料的监督 (3)6 焊接质量的监督 (3)7 主蒸汽管道和高温再热蒸汽管道及导汽管的金属监督 (4)8高温联箱的金属监督 (9)9 受热面管子的金属监督 (11)10 汽包的金属监督 (13)11 给水管道和低温联箱的金属监督 (14)12 汽轮机部件的金属监督 (15)13 发电机部件的金属监督 (16)14 紧固件的金属监督 (17)15 大型铸件的金属监督 (17)16 金属技术监督管理 (18)附录A（规范性附录）金属技术监督工程师和金属实验室的职责 ........... 错误！未定义书签。
9 附录B（资料性附录）电站常用金属材料和重要部件国内外技术标准 (20)附录C（规范性附录）电站常用金属材料的硬度参考值 (23)附录D（规范性附录）低合金耐热钢蠕变损伤评级 (25)I前言本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业[2005]739号）的要求修订的。
本标准与DL 438－2000《火力发电厂金属技术监督规程》相比，主要作了以下修订：——本标准修订后由强制性改为推荐性标准。
——在章节的内容、编排顺序上作了大的调整。
——将原规程中“10 联箱和给水管道的技术监督”改为“高温联箱的金属监督”和“给水管道和低温联箱的金属监督”。
——将原规程中“11 汽轮发电机转子的技术监督”改为“汽轮机部件的金属监督”和“发电机部件的金属监督”。
——将原规程的6个附录缩减为4个附录，取消了原规程的附录D、附录E和附录F。
火电厂过热蒸汽管道温度套管开裂分析与处理摘要：某火力发电厂过热蒸汽管道温度测点套管在运行过程中开裂，导致蒸汽外泄，严重危及人身及设备安全。
本文对过热蒸汽管道温度测点套管的开裂原因进行系统的分析，得出结论，以供同类型温度套管在相似工况下的应用作参考。
关键词：温度套管、开裂、汽流、振动引言在火力发电厂中，热电偶在测量高温高压介质方面已得到了广泛的应用，热电偶温度套管起到了保护温度计的重要作用，针对具有防腐蚀、高温、高压、易爆炸、易燃烧等危险因素的测量介质，热电偶不能直接接触，这时保护套管的作用就显现出来了。
使用热电偶温度套管是为了保护里面的测温元件，也是为了检修方便，它可以有效地保护双金属温度计可靠、稳定的工作。
1.概况：某电厂1号锅炉为东方锅炉股份有限公司生产的超超临界参数锅炉，型号为DG1900/25.4-Π2，过热器出口蒸压力25.4 Mpa，过热器出口蒸汽温度571℃，过热蒸汽流量1950.2 t/h。
该锅炉于2008年1月正式投入商业运行，迄今运行已超过8万小时。
2021年1月28日发现过热蒸汽管道温度测点套管处（热电偶）有蒸汽漏出。
后停炉检查发现温度套管根部存在环向开裂现象。
1.设备概况：某电厂1号锅炉主蒸汽管道规格Φ419.1×75mm，材质 SA335P91，运行温度为571℃。
热电偶套管焊接在主汽管道的管座上，材质与母材管道相同，外形尺寸详见图1。
图1三、原因分析：3.1宏观检验分析图2为开裂断口的宏观图片，从图片可以看出贯穿性的断口占套管整个横截面的三分之一左右（为便于检验，其余未断裂部分进行人工处理），裂纹从套管的外边开始形成，白色箭头处为裂纹最初形成的区域，红色箭头为贯穿后蒸汽冲刷的痕迹。
图23.2光谱化学分析根据“GB/T 4336-2016 碳素钢和中低合金钢火花源原子发射光谱分析法”，采用德国Foundry Master台式真空火花发射光谱仪对温度套管进行材料化学成分分析，结果如表1所示。

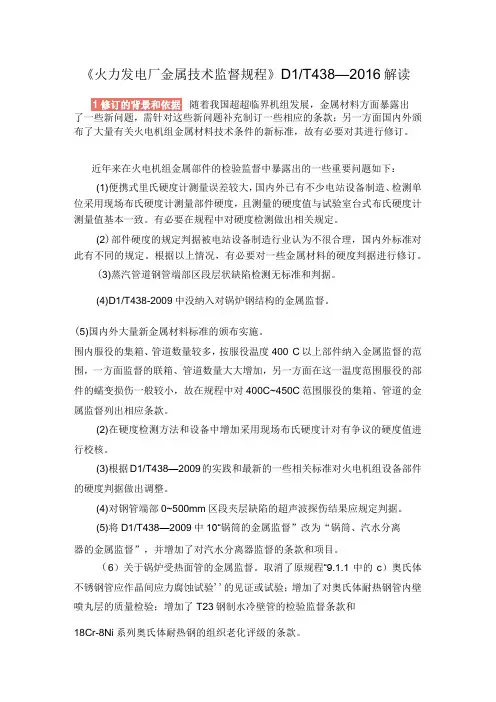

《火力发电厂金属技术监督规程》D1/T438—2016解读随着我国超超临界机组发展，金属材料方面暴露出布了大量有关火电机组金属材料技术条件的新标准，故有必要对其进行修订。
近年来在火电机组金属部件的检验监督中暴露出的一些重要问题如下：(1)便携式里氏硬度计测量误差较大，国内外已有不少电站设备制造、检测单位采用现场布氏硬度计测量部件硬度，且测量的硬度值与试验室台式布氏硬度计测量值基本一致。
有必要在规程中对硬度检测做出相关规定。
(2)部件硬度的规定判据被电站设备制造行业认为不很合理，国内外标准对此有不同的规定。
根据以上情况，有必要对一些金属材料的硬度判据进行修订。
(3)蒸汽管道钢管端部区段层状缺陷检测无标准和判据。
(4)D1/T438-2009中没纳入对锅炉钢结构的金属监督。
(5)国内外大量新金属材料标准的颁布实施。
围内服役的集箱、管道数量较多，按服役温度400°C以上部件纳入金属监督的范围，一方面监督的联箱、管道数量大大增加，另一方面在这一温度范围服役的部件的蠕变损伤一般较小，故在规程中对400C~450C范围服役的集箱、管道的金属监督列出相应条款。
(2)在硬度检测方法和设备中增加采用现场布氏硬度计对有争议的硬度值进行校核。
(3)根据D1/T438—2009的实践和最新的一些相关标准对火电机组设备部件的硬度判据做出调整。
(4)对钢管端部0~500mm区段夹层缺陷的超声波探伤结果应规定判据。
(5)将D1/T438—2009中10“锅筒的金属监督”改为“锅筒、汽水分离器的金属监督”，并增加了对汽水分离器监督的条款和项目。
（6）关于锅炉受热面管的金属监督。
取消了原规程“9.1.1中的c）奥氏体不锈钢管应作晶间应力腐蚀试验''的见证或试验；增加了对奥氏体耐热钢管内壁喷丸层的质量检验；增加了T23钢制水冷壁管的检验监督条款和18Cr-8Ni系列奥氏体耐热钢的组织老化评级的条款。
（7）增加了汽轮机、发电机部件的金属检验验收的技术标准。
金属技术监督实施细则1．总则为保证大唐洛阳热电有限责任公司金属技术监督范围内各种金属部件的运行安全和人身安全，根据DL/T438-2016《火力发电厂金属技术监督规程》和《中国大唐集团公司技术监控管理办法》及《中国大唐集团公司火电金属技术监督制度》，制订本细则。
1.1 金属技术监督的目的通过对受监部件的检验和诊断，及时了解并掌握设备金属部件的质量状况，防止机组设计、制造、安装中出现的与金属材料相关的问题以及运行中材料老化、性能下降等引起的各类事故，从而减少机组非计划停运次数和时间，提高设备安全运行的可靠性，延长设备的使用寿命。
1.2 金属技术监督的任务1.2.1做好受监范围内各种金属部件在设计、制造、安装、运行、检修（改造）及机组更新改造中材料质量、焊接质量、部件质量的金属试验检测及监督工作。
1.2.2对受监金属部件的失效进行调查和原因分析，提出处理对策。
1.2.3按照相应的技术标准，采用无损检测技术对设备的缺陷及缺陷的发展进行检测和评判，提出相应的技术措施。
1.2.4按照相应的技术标准，检查和掌握受监部件服役过程中表面状态、几何尺寸的变化、组织老化、力学性能劣化，并对材料的损伤状态作出评估，提出相应的技术措施。
1.2.5 对重要的受监金属部件和超期服役机组进行寿命评估，对含超标缺陷的部件进行安全性评估，为机组的寿命管理和预知性检修提供技术依据。
1.2.6 参与焊工培训考核。
1.2.7建立、健全金属技术监督档案，并进行电子文档管理。
1.3金属技术监督的实施1.3.1金属技术监督是火力发电厂技术监督的重要组成部分，是保证火电机组安全运行的重要措施，要实现在机组设计、制造、安装（包括工厂化配管）、工程监理、调试、试运行、运行、停用、检修、技术改造各个环节的全过程技术监督和技术管理工作中。
1.3.2金属技术监督要贯彻“安全第一、预防为主”的方针，实行金属专业监督与其他专业监督相结合。
1.3.3设立相应的金属技术监督网并设置金属技术监督专责工程师，监督网成员包括金属监督的技术主管、金属检测、焊接、锅炉、汽轮机、电气专业技术人员和金属材料供应部门的主管人员，金属技术监督专责工程师应有从事金属监督的专业知识和经验。
火力发电厂金属技术监督常见问题及措施探讨发表时间：2020-12-02T15:17:42.463Z 来源：《中国电业》2020年20期作者：陈国雨[导读] 在整个火力发电厂的监督技术体系中，金属技术监督无疑是一个重要的环节，其也在一定程度上陈国雨国电库车发电有限公司摘要：在整个火力发电厂的监督技术体系中，金属技术监督无疑是一个重要的环节，其也在一定程度上促进着安全生产、电力建设以及检修维护中技术监督的发展。
本文作者结合多年工作实践经验，主要就对火力发电厂金属技术监督存在问题及措施进行了简单探讨，希望对相关从业人员有所帮助。
关键词:火电厂；金属技术监督；常见问题；措施火电厂中的金属技术监督工作和火电厂中的机械设备的设计、生产以及安装具有紧密的联系，金属技术监督工作对于各个生产环节具有至关重要的作用。
因此，为了使得火电厂可以保持安全生产的状态，需要对火电厂中的金属设备进行监督和检查。
而金属技术监督则主要是对火电厂中的机组设备进行定期的检查，并及时的判断其中的问题，同时给与及时地处理，最终保障火电厂设备金属部件的质量，减少由于金属设备的质量问题导致生产流程出现故障。
1 金属监督工作的必要性首先，金属监督工作不单单是保障电力生产稳定的关键，还是电力建设中的技术监督的重要成分。
所以，在保障电力发电机组的经济化运行具有至关重要的作用。
当前，随着我国火力发电事业的不断发展，火力发电机组的容量逐渐变大，且朝着高参数不断发展，因此，我们对钢材的选择要求也逐渐提高。
但是，钢材的种类往往较多，且材质也相对较为复杂，若选材出现问题，则会导致焊接工艺质量受到严重影响，最终引发各种安全事故。
这就突出金属技术监督工作的重要性。
火电厂开展金属技术监督工作是为了使得发电设备的安全性以及可靠性有所提升，并进一步保障工作人员的安全。
其次，根据我国火电厂中的发电机组非停事故进行分析，出现电站锅炉事故的次数占整个机组出现事故的60%以上，其中，焊接事故高达40%，而锅炉的受热面过热爆管、泄漏等事故则占有60%以上。
火力发电厂金属技术监督规程解读培训一、前言火力发电厂金属技术监督规程是为了保障发电设施的安全运行，确保设备的可靠性和持久性而制定的一项重要管理规程。
对于每一位从事金属技术监督工作的人员，都应该对规程内容有清晰的理解和掌握，因此本次培训旨在对火力发电厂金属技术监督规程进行解读，帮助大家更好地理解和应用规程内容。
二、规程内容概述火力发电厂金属技术监督规程主要包括以下内容：1. 规范性基础：规定了金属技术监督的基本要求和管理制度，明确了各项监督工作的责任、权限和程序。
2. 设备技术监督：对设备的材料、制造、安装、维护和检验等方面进行了详细规定，包括了监督工作的任务分工和操作流程。
3. 检测技术监督：对各种检测技术的应用和管理进行了规定，强调了检测结果的准确性和可靠性。
4. 记录与资料管理：要求对所有监督工作进行详细的记录和资料归档，确保监督活动的追溯性和可溯源性。
5. 质量管理和改进：强调了对监督工作的质量进行持续的监督和改进，确保监督工作始终保持高水平。
三、规程解读要点1. 规范性基础规程明确了各级管理人员和监督人员的责任和权限，以及各项监督工作的程序和要求。
在实际工作中，每一位监督人员都要清楚自己的职责范围，做到尽职尽责，按照规程要求进行操作，确保工作的安全和有效进行。
2. 设备技术监督设备技术监督是金属技术监督的核心内容，涉及到设备的材料选用、制造和安装等方面。
在进行设备技术监督时，我们需要充分了解设备的使用环境和工作条件，对设备的质量和可靠性进行全面检查和监督，确保设备在使用过程中不会出现安全隐患。
3. 检测技术监督检测技术监督是确保设备质量和安全的重要手段，要求对各种检测技术进行科学的应用和管理。
在进行检测技术监督时，我们需要选择合适的检测方法和仪器，确保检测结果的准确性和可靠性，及时发现设备存在的问题并采取措施进行调整和修复。
4. 记录与资料管理记录与资料管理是对监督工作进行追溯和总结的重要手段，要求对所有监督工作进行详细的记录和资料归档。
ICS 27.100F20备案号：26317-2009中华人民共和国电力行业标准火力发电厂金属技术监督规程The technical supervision codes for metalin fossil-fuel power plant中华人民共和国国家能源局发布目次前言.............................................................. 错误!未定义书签。
2 规范性引用文件...................................................... 错误!未定义书签。
3总则................................................................. 错误!未定义书签。
4名词术语............................................................. 错误!未定义书签。
5 金属材料的监督...................................................... 错误!未定义书签。
6 焊接质量的监督...................................................... 错误!未定义书签。
7 主蒸汽管道和高温再热蒸汽管道及导汽管的金属监督 ...................... 错误!未定义书签。
8高温联箱的金属监督................................................... 错误!未定义书签。
9 受热面管子的金属监督................................................ 错误!未定义书签。
10 汽包的金属监督..................................................... 错误!未定义书签。
