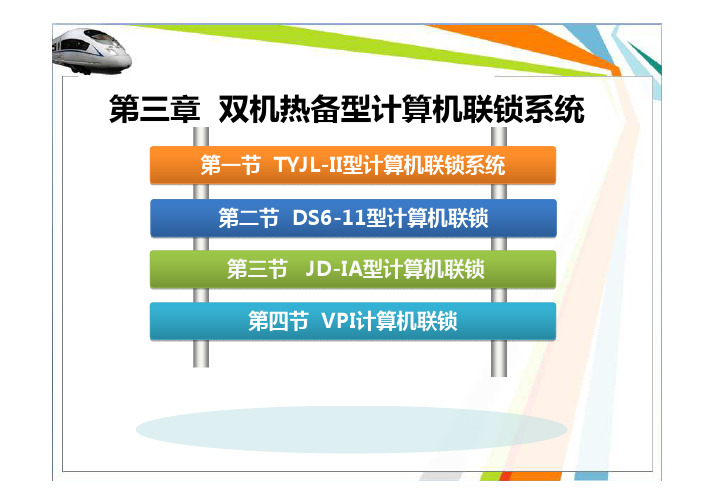

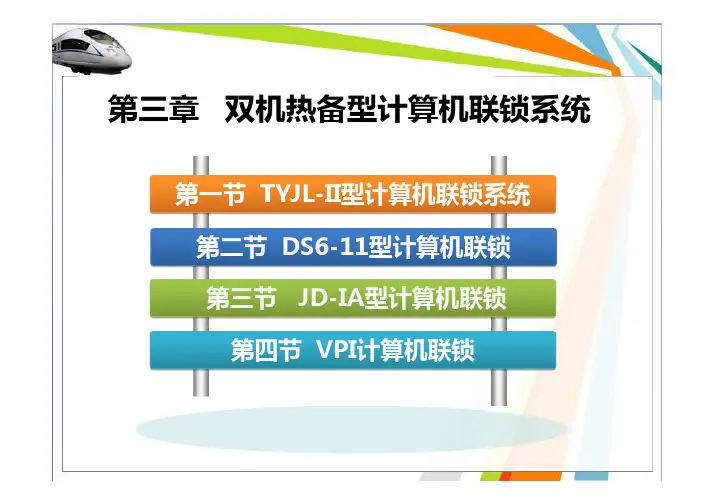

第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、TYJL-II系统故障处理 8、脱机、联机、同步 不能联机可能故障部位： 切换手柄不在自动位置 主备机通信线没插 主备机通信板故障 总线盒故障 备机设备有故障九、TYJL-II系统故障处理 8、脱机、联机、同步 联锁备机有三种状态，即脱机状态、联机状态、同 步状态。
联锁备用机开机后的初始状态为脱机状态，同联锁 主机刚开机的初始状态一样，全场处于锁闭状态。
当 联锁机的切换手柄处于中间（自动）位置时，按压联 锁备机的联机按键，此时，联锁备机的备用灯点亮， 联锁主机和联锁备机的第四组收发灯以及联锁备机的 第一个中断灯开始快速闪烁（使用386-CPU主机板例 外）。
当主备机全场状态一致后，备机即可变为同步 态，并且联锁备机的同步灯也点亮。
九、TYJL-II系统故障处理 8、脱机、联机、同步 造成脱机的原因比较多，一般为备机故障、通信干 扰、锁闭失步等。
分析脱机原因时，主备上位机的记 录都要考虑，尤其是备用上位机的记录直接记录备机 脱机时的状态。
九、TYJL-II系统故障处理 9、自动倒机 倒机原因请从维修机记录中查找 造成自动倒机的原因主要是主机故障，包括与主机 接口电路故障。
其原因可根据主备上位机的记录分 析，主上位机的记录直接记录原工作主机倒为备机的 原因。
上位机与联锁机主机通信中断或通信应答时间过长 也可导致联锁机自动倒机。
九、TYJL-II系统故障处理9、事故继电器不励磁 无事故继电器驱动信号时可能故障位置： 驱动板故障（本机任一驱动板故障均有可造成停止驱动事故 继电器） 1604-10、1604-18故障 驱动电源故障 某动态继电器或驱动单元故障 采集信息中灯丝采集之后道岔定表采集之前与信号同组的信 息有混电 有事故继电器驱动信号时可能故障位置参照“驱动电路故障” 部分。
第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁十、TYJL-II应急台及其他注意事项 1、注意事项 联锁机CPU的板子、上位机和维修机中的板子、控 制台微机中的板子插拔时一定要关机，否则瞬间高电 平会把板子击坏。
上位机和维修机的开关上有三个指示灯和两个按 键，第一个标注POWER的指示灯为电源指示灯，第 二个标注H.D.D的指示灯为硬盘工作指示灯，第三个 标注KB-LK的指示灯为键盘锁闭指示灯，红色自复式 按键为复位键，兰色非自复按键为键盘锁闭键，蓝色 键按下时，第三个指示灯亮，表示已把键盘锁死，此 时按键盘无效。
十、TYJL-II应急台及其他注意事项 1、注意事项 数字化仪的电源开关在右上角的背面，开启电源时 最好把光笔和定标器稳离数字化仪，以免更改设置。
十、TYJL-II应急台及其他注意事项 2、应急台 一个车站的计算机联锁设备一般设有A、B两套系 统，两套系统互为备用。
两套设备正常时，无须使用 应急台，只有两套设备都不能使用时，为了不影响行 车，保证铁路畅通，才启用应急台扳动道岔，替代人 摇道岔，但应急台没有联锁条件，它的安全要由人来 保证。
十、TYJL-II应急台及其他注意事项 2、应急台 应急台一旦需要控制道岔，应先将应急台面罩打 开，然后，打开应急台下方的前门，把K0，K1闸刀 开关一齐向上推上。
此时，K0向应急台提供KZ，KF 电源，K1接通道岔定，反位表示灯（+5v电源），同 时也切断了动态继电器～220伏输入电源（这就意味 着，在应急台操纵道岔期间，是不允许微机控制台操 纵道岔的。
反之，微机控制台操纵道岔时，不允许应 急台操纵道岔）。
这里要求K0，K1闸刀开关同时向 上或向下合闸。
十、TYJL-II应急台及其他注意事项 2、应急台 应急台上操纵道岔十分简便，将K0，K1闸刀开关 投向应急台一侧后，电源指示灯即点亮。
目录1.联锁系统概述 (3)1.16502电气集中概述 (3)1.1.1 6502电气集中的组成 (3)1.1.2继电器的组合 (3)1.1.3 6502电气集中电路结构 (4)1.2联锁系统的发展 (5)1.3TYJL-II型计算机联锁系统的发展 (6)1.4小结 (7)2.TYJL-II型计算机联锁控制系统解析 (8)2.1TYJL-II型计算机联锁系统总体结构及功能 (8)2.2TYJL-II型计算机联锁的软件及其功能 (9)2.3TYJL-II型计算机联锁硬件系统及其功能 (10)2.4小结 (12)3.TYJL-II型计算机联锁系统的应用 (13)3.1TYJL-II计算机联锁系统的特点 (13)3.2数字化仪和鼠标的操作说明 (13)3.2.1轨道区段 (13)3.2.2列车信号 (14)3.2.3调车信号 (14)3.2.4道岔 (15)3.2.5 溜放标志“溜放” (15)3.3进路的办理和操作 (16)3.4小结 (18)4.TYJL-II型计算机联锁系统的日常维护和故障处理 (19)4.1TYJL-II型计算机联锁系统的日常维护 (19)4.1.1系统停电及上电 (19)4.1.2操作注意事项 (19)4.1.3系统的日常监测维护 (20)4.2TYJL-II型计算机联锁系统的故障处理 (20)4.2.1故障应急处理方法 (20)4.3道岔故障处理（以四线制道岔控制电路为例） (22)4.3.1工作原理 (22)4.3.2道岔故障应急处理 (22)4.3信号机点灯电路故障处理 (25)4.3.1信号机点灯电路工作原理 (25)4.3.2信号机点灯电路故障应急处理 (25)4.3.3处理信号点灯电路故障的基本方法 (25)4.3.4信号机故障时控制台的现象 (27)4.4采集电路故障处理 (30)4.5驱动电路故障处理 (32)4.6小结 (35)1 联锁系统概述车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机。
第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、TYJL-II系统故障处理 4、通信故障 可能故障部位： 通信板故障 通信线插头没插好 总线盒故障九、TYJL-II系统故障处理使用范围 通信网卡7863-CPU的422口间通信 的 口间通信 (386/CPU)ARCNET与ARCNET的通信。
的通信。
与 的通信 1、7863-CPU的422口与 、 口与PCC-03网卡 的 口与 网卡 2、ARCNET网卡间通信 、 网卡间通信 ARCNET网卡间通信 网卡间通信 1. 2. ARCNET网卡间通信 网卡间通信 以太网卡间通信指示灯联锁机---联锁 联锁机 联锁 机 联锁机---上位 联锁机 上位 机 联锁机---执表 联锁机 执表 机 上位机---维修 上位机 维修 机 维修机---监测 维修机 监测 机用于热备站联锁机STD层第四组收发 层第四组收发 联锁机 灯 联锁机STD层第一组收发 层第一组收发 联锁机 灯 联锁机STD层第二、三组 层第二、 联锁机 层第二 收发灯应用于各种站用于带执表机的站用于带维修机的站用于带维修机与监测机的 站COM2与V20、232口通信 与 、 口通信 1. 2. 3. PCC-03网卡与 网卡与1302网卡 网卡与 网卡 PC-01网卡与 网卡与STD-01网卡 网卡与 网卡 COM1与数字化仪 与数字化仪上位机---控制 上位机 控制 台用于非联锁机直采按钮的 站按钮带微机控制台中微机 上方的收发灯甲站上位机-甲站上位机 － 乙站上位机用于带场间通信的站1、ARCNET网卡间通信 、 网卡间通信 2、以太网卡间通信 、九、TYJL-II系统故障处理 4、通信故障 举例：联锁机通信中断此种故障在控制台处有语音 报警或音响报警，并且屏幕上有“联锁机通信中断”的 文字报警提示。
