CD4060最全中文参考资料 引脚定义、电路连接

CD4060内部结构图:CD4060内部方框图CD4060电气参数:Absolute Maximum Ratings 绝对最大额定值：Supply V oltage电源电压(VDD) -0.5V to +18VInput V oltage输入电压(VIN) -0.5V to VDD +0.5VStorage Temperature Range储存温度-65℃ to +150℃范围(TS)Package Dissipation (PD)Dual-In-Line 普通双列封装700 mWSmall Outline 小外形封装500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds)（焊接10秒）260℃Recommended Operating Conditions 建议操作条件：Supply V oltage电源电压(VDD) +3V to +15V Input V oltage输入电压(VIN) 0V to VDD Operating Temperature Range工作温度范围(TA) -40℃ to +85℃DC Electrical Characteristics 直流电气特性：Symb ol 符号Parameter参数Conditions 测试条件-40°C +25°C +85°CUnits 单位最小最大最小典型最大最小最大ID D QuiescentDeviceCurrent静态电流VDD=5V,VIN =VDD or VSS22015μA VDD=10V,VIN =VDD or VSS44030VDD=15V,VIN=VDD or VSS88060VO L LOWLevelOutputV oltage 输出低电平电压VDD = 5V.50.050.05V VDD = 10V.50.050.05VDD = 15V.50.050.05VO H HIGHLevelOutputV oltage 输出高电平电压VDD = 5V4.954.9554.95V VDD = 10V9.959.95109.95VDD = 15V14.914.951514.95 5VI L LOWLevelInputV oltage 输入低电平电压VDD=5V,VO=0.5Vor 4.5V1.52 1.5 1.5V VDD=10V,VO=1.0V or 9.0V3.4 3.0 3.0VDD=15V,VO=1.5V or 13.5V4.6 4.0 4.0VI H HIGHLevelInputV oltage 输入高电平电压VDD=5V,VO=0.5Vor 4.5V3.53.5 33.5V VDD=10V,VO=1.0V or 9.0V7.7.0 67.VDD=15V,VO=1.5V or 13.5V11.11.911.IO L LOWLevelOutputCurrent 输出低电平电流(Note3)VDD = 5V, VO =0.4V0.520.440.880.36mA VDD = 10V, VO =0.5V1.31.12.250.9VDD = 15V, VO =1.5V3.63.0 8.82.4IO H HIGHLevelOutputCurrent 输出高电平电VDD = 5V, VO =4.6V-0.52-0.44-0.88-0.36 mAVDD = 10V, VO =9.5V-1.3-1.1-2.25-0.9流(Note 3) VDD = 15V, VO =13.5V-3.6-3.-8.8-2.4IIN InputCurrent 输入电流VDD = 15V, VIN =0V-.3-10-5-0.30-1.μAVDD = 15V, VIN =15V.310-50.31.0CD4060 AC Electrical Characteristics 交流电气特性：Symbol 符号Parameter 参数Conditions条件最小典型最大Units单位tPHL4, tPLH4 Propagation Delay Time to Q4 传递延迟时间到Q4VDD = 5V 550 1300nsVDD = 10V 250 525VDD = 15V 200 400tPHL, tPLH Interstage Propagation Delay Timefrom Qn to Qn+1VDD = 5V 150 330nsVDD = 10V 60 125VDD = 15V 45 90tTHL, tTLH Transition Time过渡时间VDD = 5V 100 200nsVDD = 10V 50 100VDD = 15V 40 80tWL, tWH Minimum Clock Pulse Width最小时钟脉冲宽度VDD = 5V 170 500nsVDD = 10V 65 170VDD = 15V 50 125trCL, tfCL Maximum Clock Rise and Fall Time最大时钟上升和下降时间VDD = 5V No LimitnsVDD = 10V No LimitVDD = 15V No LimitfCL Maximum Clock Frequency 最大时钟频率VDD = 5V 1 3MHzVDD = 10V 3 8VDD = 15V 4 10tPHL(R) Reset Propagation Delay 重置传输时延VDD = 5V 200 450nsVDD = 10V100 210VDD = 15V 80 170tWH(R) Minimum Reset Pulse Width 最小复位脉冲宽度VDD = 5V 200 450nsVDD = 10V100210VDD = 15V 80 170CIN Average Input Capacitance 平均输入电容Any Input 5 7.5 pFCPD Power Dissipation Capacitance 功耗电容50 pFCD4060典型应用电路CD4060B典型振荡器连接：上图-RC振荡器下图-晶体振荡器CD4060秒脉冲发生器电路:图2 CD4060秒脉冲发生器脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz的秒脉冲。

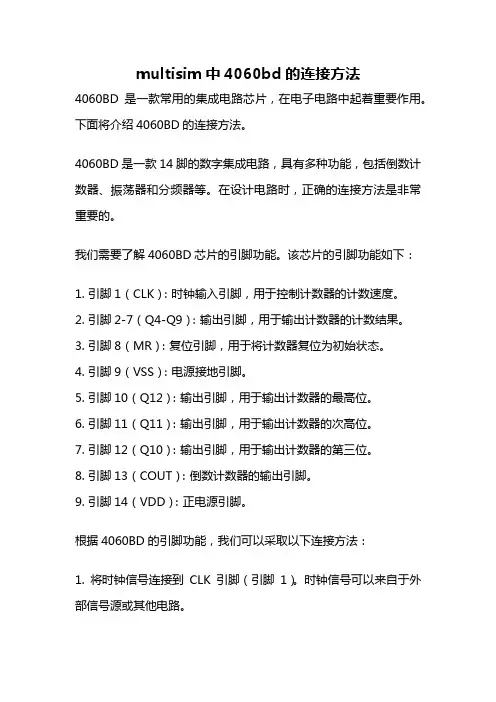

multisim中4060bd的连接方法4060BD是一款常用的集成电路芯片，在电子电路中起着重要作用。

下面将介绍4060BD的连接方法。

4060BD是一款14脚的数字集成电路，具有多种功能，包括倒数计数器、振荡器和分频器等。

在设计电路时，正确的连接方法是非常重要的。

我们需要了解4060BD芯片的引脚功能。

该芯片的引脚功能如下：1. 引脚1（CLK）：时钟输入引脚，用于控制计数器的计数速度。

2. 引脚2-7（Q4-Q9）：输出引脚，用于输出计数器的计数结果。

3. 引脚8（MR）：复位引脚，用于将计数器复位为初始状态。

4. 引脚9（VSS）：电源接地引脚。

5. 引脚10（Q12）：输出引脚，用于输出计数器的最高位。

6. 引脚11（Q11）：输出引脚，用于输出计数器的次高位。

7. 引脚12（Q10）：输出引脚，用于输出计数器的第三位。

8. 引脚13（COUT）：倒数计数器的输出引脚。

9. 引脚14（VDD）：正电源引脚。

根据4060BD的引脚功能，我们可以采取以下连接方法：1. 将时钟信号连接到CLK引脚（引脚1）。

时钟信号可以来自于外部信号源或其他电路。

2. 将复位信号连接到MR引脚（引脚8）。

复位信号用于将计数器复位为初始状态。

3. 将计数器的输出引脚（Q4-Q9）连接到需要使用计数结果的电路或元件。

4. 如果需要使用计数器的最高位，可以将引脚10（Q12）连接到对应的电路或元件。

5. 如果需要使用计数器的次高位，可以将引脚11（Q11）连接到对应的电路或元件。

6. 如果需要使用计数器的第三位，可以将引脚12（Q10）连接到对应的电路或元件。

7. 如果需要使用倒数计数器的输出信号，可以将引脚13（COUT）连接到对应的电路或元件。

通过以上连接方法，我们可以根据实际需求来设计4060BD的电路。

例如，如果我们需要一个可调频率的振荡器，可以将时钟信号连接到CLK引脚，并通过改变时钟信号的频率来调整振荡器的频率。

（一）秒时钟信号的产生1．振荡器1) 晶体振荡器晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。

晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。

数字钟的精度主要取决于时间标准信号的频率及其稳定度。

晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确因此，一般采用石英晶体振荡器经过分频得到这一信号。

2) 振荡电路如图2所示电路通过CMOS非门构成的输出为方波的数字式晶体振荡电路。

这个电路中，CMOS非门U1与晶体、电容和电阻构成晶体振荡器电路，U2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。

输出反馈电阻R1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。

电容C1、C2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。

晶体XTAL的频率选为32768Hz。

该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。

图2 晶体振荡电路框图2．分频器电路1) 分频器通常,数字钟的晶体振荡器输出频率较高,为了得到1Hz的秒信号输入,需要对振荡器的输出信号进行分频.时间标准信号的频率很高，要得到秒脉冲，需要分频电路。

分频器实际上也就是计数器，为此电路输送一秒脉冲。

2) 分频器电路电路通常实现分频器的电路是计数器电路,一般采用多级2进制计数器来实现.例如,将32768Hz的振荡信号分频为1HZ的分频倍数为32768（）,即实现该分频功能的计数器相当于15级2进制计数器. 这里用一个14级2进制计数器和一个1级2进制计数器。

本次设计是运用了CD4060分频器进行分频，分频电路可提供512HZ和1024HZ的频率，在经CD4027分频器进行一分频，为此电路输送一秒脉冲。

本设计中采用CD4060来构成14级分频电路。

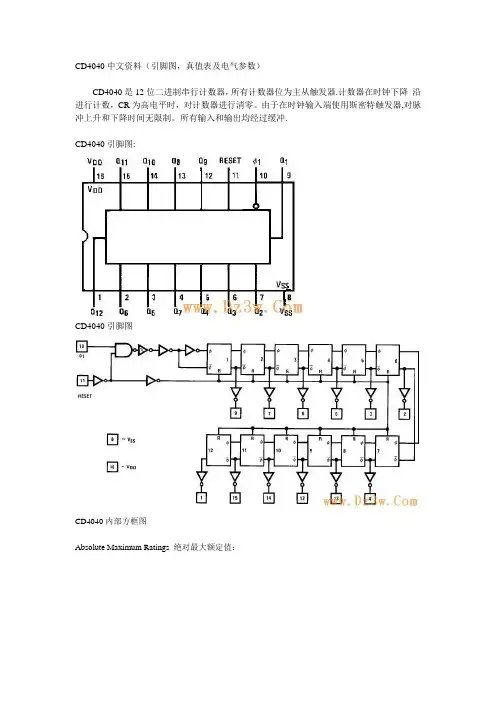

CD4040中文资料（引脚图，真值表及电气参数）
CD4040是12位二进制串行计数器，所有计数器位为主从触发器.计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。

由于在时钟输入端使用斯密特触发器,对脉冲上升和下降时间无限制。

所有输入和输出均经过缓冲.
CD4040引脚图:
CD4040引脚图
CD4040内部方框图
Absolute Maximum Ratings 绝对最大额定值：
CD4040应用电路：
秒基准脉冲产生电路图
IC1（CD4060）的32768 Hz的振荡源经14级分频后在输出端3脚（Q14）得到1/2S脉冲并冲入由IC2（CD4040）构成的二分频器，分频后在输出端IC2的9脚上得到秒基准脉冲.。

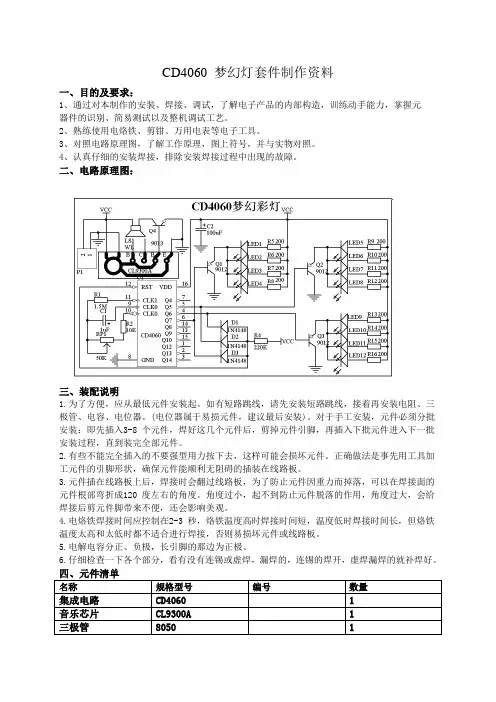

CD4060 梦幻灯套件制作资料一、目的及要求：1、通过对本制作的安装、焊接、调试，了解电子产品的内部构造，训练动手能力，掌握元器件的识别、简易测试以及整机调试工艺。

2、熟练使用电烙铁、剪钳、万用电表等电子工具。

3、对照电路原理图，了解工作原理，图上符号，并与实物对照。

4、认真仔细的安装焊接，排除安装焊接过程中出现的故障。

二、电路原理图：三、装配说明1.为了方便，应从最低元件安装起。

如有短路跳线，请先安装短路跳线，接着再安装电阻、三极管、电容、电位器。

(电位器属于易损元件，建议最后安装)。

对于手工安装，元件必须分批安装：即先插入3-8 个元件，焊好这几个元件后，剪掉元件引脚，再插入下批元件进入下一批安装过程，直到装完全部元件。

2.有些不能完全插入的不要强型用力按下去，这样可能会损坏元件。

正确做法是事先用工具加工元件的引脚形状，确保元件能顺利无阻碍的插装在线路板。

3.元件插在线路板上后，焊接时会翻过线路板，为了防止元件因重力而掉落，可以在焊接面的元件根部弯折成120 度左右的角度。

角度过小，起不到防止元件脱落的作用，角度过大，会给焊接后剪元件脚带来不便，还会影响美观。

4.电烙铁焊接时间应控制在2-3 秒，烙铁温度高时焊接时间短，温度低时焊接时间长，但烙铁温度太高和太低时都不适合进行焊接，否则易损坏元件或线路板。

5.电解电容分正、负极，长引脚的那边为正极。

6.仔细检查一下各个部分，看有没有连锡或虚焊，漏焊的，连锡的焊开，虚焊漏焊的就补焊好。

五、电路主要元器件介绍1、CD4060 14 级进位二进制计数器CD4060 由一振荡器和14 位二进制计数器位组成，组成接通图如图2，引脚图如图3。

振荡器的结构可以是RC 或晶振电路。

CR 为高电平时，计数器清零且振荡器使用无效，所有的计数器位均为主从触发器。

在输入脉冲φ1 和φ0 的下降沿计数器以二进制进行计数，在时钟脉冲线上使用施密特触发器对时钟上升和下降时间无限制。

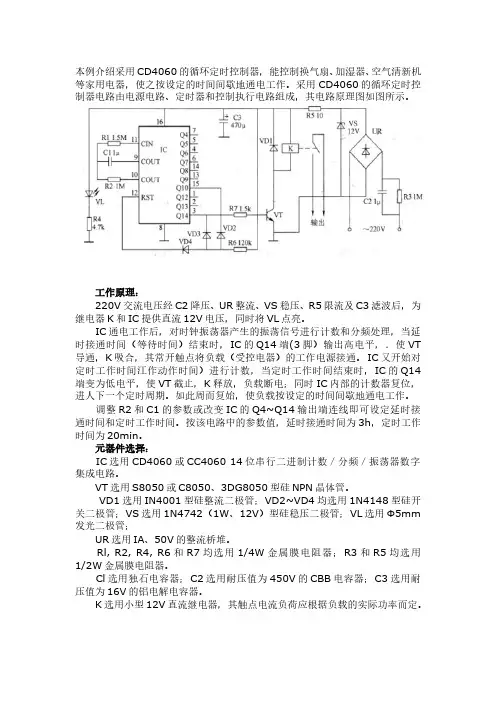

本例介绍采用CD4060的循环定时控制器，能控制换气扇、加湿器、空气清新机等家用电器，使之按设定的时间间歇地通电工作。

采用CD4060的循环定时控制器电路由电源电路、定时器和控制执行电路组成，其电路原理图如图所示。

工作原理： 220V交流电压经C2降压、UR整流、VS稳压、R5限流及C3滤波后，为继电器K和IC提供直流12V电压，同时将VL点亮。

IC通电工作后，对时钟振荡器产生的振荡信号进行计数和分频处理，当延时接通时间（等待时间）结束时，IC的Q14端(3脚）输出高电平，．使VT 导通，K吸合，其常开触点将负载（受控电器）的工作电源接通。

IC又开始对定时工作时间江作动作时间）进行计数，当定时工作时间结束时，IC的Q14端变为低电平，使VT截止，K释放，负载断电；同时IC内部的计数器复位，进人下一个定时周期。

如此周而复始，使负载按设定的时间间歇地通电工作。

调整R2和C1的参数或改变IC的Q4~Q14输出端连线即可设定延时接通时间和定时工作时间。

按该电路中的参数值，延时接通时间为3h，定时工作时间为20min。

元器件选择： IC选用CD4060或CC4060 14位串行二进制计数／分频／振荡器数字集成电路。

VT选用S8050或C8050、3DG8050型硅NPN晶体管。

VD1选用IN4001型硅整流二极管；VD2~VD4均选用1N4148型硅开关二极管；VS选用1N4742（1W、12V）型硅稳压二极管；VL选用Φ5mm 发光二极管； UR选用IA、50V的整流桥堆。

Rl, R2, R4, R6和R7均选用1/4W金属膜电阻器；R3和R5均选用1/2W金属膜电阻器。

Cl选用独石电容器；C2选用耐压值为450V的CBB电容器；C3选用耐压值为16V的铝电解电容器。

K选用小型12V直流继电器，其触点电流负荷应根据负载的实际功率而定。

用CD4060制作闪光报警电路cd4060应用电路图（一）用CD4060制作时间控制器如下图所示，电路接通瞬间，由R5、C3构成的微分电路保证延时时间从零开始。

在振荡信号的作用下，CD4060内的计数器开始工作，3脚为第14级计数器的输出端，要使3脚由低电平转换为高电平，所需的时间为t=213&TImes;2.2KC （秒），在此期间3脚输出的低电压使三极管V截止。

当延时时间到来时，3脚由低电平跳变为高电平，经R6限流使V饱和导通，继电器K吸合，负载得电。

本电路延时时间在2.1~4小时内任意调节。

cd4060应用电路图（二）所示为一种简易定时电路，它主要由一片14位二进制串行计数，分频集成电路和供电电路等组成。

ICI内部电路与外围元件R4、Rs、RP1及C4组成RC振荡电路。

当振荡信号在IC1内部经14级二分频后，在IC1的@脚输出经8192 （213）次分频信号，也就是说．若振荡周期为n利用IC1的③脚输出作延时，则延时时间可达81 92 71，调节RP1可使r变化，从而起到了调节定时时间的目的。

开机时，电容C3使IC1清零，随后IC1便开始计时，经过8192T 时间后，IC1③脚输出高电平脉冲信号，使vri导通，VT2截止，此时继电器Kl因失电而停止工作，其触点即起到了定时控制的作用。

电路中的S1为复位开关，若要中途停止定时，只要按动一下Sl．则ICl便会复位，计数器便又重新开始计时，电阻R2为c3提供放电回路。

cd4060应用电路图（三）电路结构及主要元器件选择由图1-17可知，该多控制式防盗报警器由电源电路、触发控制电路、分频振荡电路和音频放大电路组成。

其中电源电路可由4节5号干电池串联或外接6V稳压电源供电。

触发控制电路由红外发光二极管VL、红外光敏晶体管VT1、触摸电极A、短路线W、非门集成电路IC1内部的D1～D4、隔离二极管VD1～VD4、电阻Rl～R4、R8、常开微动开关S组成。

脉冲发生器要想构成数字钟，首先应选择一个脉冲源——能自动地产生稳定的标准时间脉冲信号。

而脉冲源产生的脉冲信号的频率较高，因此，需要进行分频，使高频脉冲信号变成适合于计时的低频脉冲信号，即“秒脉冲信号”（频率为1HZ）。

经过分频器输出的秒脉冲信号到计数器中进行计数。

将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计时器，可实现对一天24小时的累计。

此时需要分别设计60进制，24进制计数器，各计数器输出信号经译码器到数字显示器，使“时”、“分”、“秒”得以数字显示出来。

值得注意的是：任何计时装置都有误差，因此应考虑校准时间电路。

校时电路一般采用手动调整。

手动调整可利用手动的节拍调准显示时间。

C D4060由一振荡器和14级二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。

所有的计数器位均为主从触发器。

在CP1(和CP0)的下降沿计数器以二进制进行计数。

在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间无限制。

CD4060引角图CD4060内部方框图CD4060B典型振荡器连接上图-RC振荡器下图-晶体振荡器RC振荡器中T=2.2R1C，R2=2*R1~10*R1脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz的秒脉冲。

如晶振为32768 Hz，通过15次二分频后可获得1Hz的脉冲输出CD4060秒脉冲发生器电路-----精心整理，希望对您有所帮助!。

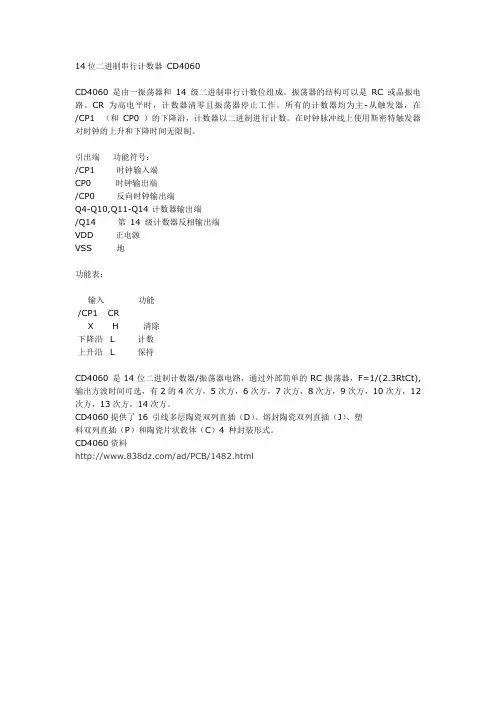

14位二进制串行计数器CD4060CD4060 是由一振荡器和14 级二进制串行计数位组成。

振荡器的结构可以是RC 或晶振电路。

CR 为高电平时，计数器清零且振荡器停止工作。

所有的计数器均为主-从触发器，在/CP1 （和CP0 ）的下降沿，计数器以二进制进行计数。

在时钟脉冲线上使用斯密特触发器对时钟的上升和下降时间无限制。

引出端功能符号：/CP1 时钟输入端CP0 时钟输出端/CP0 反向时钟输出端Q4-Q10,Q11-Q14 计数器输出端/Q14 第14 级计数器反相输出端VDD 正电源VSS 地功能表：输入功能/CP1 CRX H 清除下降沿L 计数上升沿L 保持CD4060 是14位二进制计数器/振荡器电路，通过外部简单的RC振荡器，F=1/(2.3RtCt),输出方波时间可选，有2的4次方，5次方，6次方，7次方，8次方，9次方，10次方，12次方，13次方，14次方。

CD4060提供了16 引线多层陶瓷双列直插（D）、熔封陶瓷双列直插（J）、塑料双列直插（P）和陶瓷片状载体（C）4 种封装形式。

CD4060资料/ad/PCB/1482.html该定时器利用CD4060的振荡器组成一个低频阻容振荡器，通过内部多级分频后，可以输出一个长时间的时基信号。

将这个长时间的时基信号再通过多级分频后，就会得到更长的延时控制时间，这就可以组成一个高精度的长延时控制器。

工作原理采用CD4060数字集成电路制作的长延时定时器（一）电路原理图如图所示。

该电路由时基信号发生器、多级分频器和控制电路组成。

时基信号发生器是由CD4060组成的阻容振荡器和它的分频器组成的，其中R的数值为IMn，C的数值为1pF,由振荡器公式t＝2.282 C1，求得t＝2.2s。

经过内部14级分频后，从Q14输出的时基信号周期为10h.多级分频器是由CD4017十进制计数／脉冲分配器组成的。

CD4017共有10个输出端，可组成一个10挡分频器。
