解读家庭电路故障家庭电路故障分析题在中考试题中频频出现,概括起来,主要有两种情况,即短路和断路。
短路现象常根据保险丝是否熔断、空气开关是否跳闸等判断,而断路现象常使用试电笔进行测试,并推断断路发生的位置。
一、短路类型1 “真、假”短路例1 下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A．开关中的两个线头相碰B．两孔插座中的两个线头相碰C．灯泡灯丝断了D．插头和插座接触不良解析“空气开关”自动“跳闸”的原因有二,一是短路,二是用电器总功率过大。
开关中两线相碰,只是开关不起作用,用电器总是工作,并不是短路,不会引起电流过大,“空气开关”不会自动“跳闸”,故A不符合题意；两孔插座一孔接火线,一孔接零线,两线相碰相当于直接把火线和零线接通,这是短路,会引起电流过大,“空气开关”会自动“跳闸”,故B符合题意；灯丝断了或是插头和插座接触不良都属于断路,电路中没有电流,“空气开关”不会自动“跳闸”,故C、D两项不符合题意。
答案B小结开关的两个线头相碰,属于“假”短路,这是火线与火线接通；两孔插座中的两个线头相碰,才是火线与零线接通,属于“真”短路。
类型2 “插座、插头”或“灯座、灯头”短路例2 某同学家的电灯均正常工作,当他把“220V 16W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭,检查发现总开关已跳闸,发生这一现象的原因可能是（）A．插座处短路B．台灯灯头处短路C．插座处断路D．台灯灯头处断路解析室内电灯全部熄灭,表明干路上的保险丝被熔断,应当是电路发生了短路,而不是断路,由此可以排除C、D两项；若是插座处有短路,则在没有插入台灯之前,保险丝就会被熔断,其他灯不会发光,故A不符合题意；若是台灯灯头处短路,则在台灯插头插入插座,并且闭合台灯开关时,电路出现短路,故B符合题意。
答案B小结若是插头、插座短路,则未闭合开关之前,电路已发生短路,用电器全部停止工作,空气开关跳闸；若是灯座、灯头处短路,则应闭合开关后,才会发生上述现象。

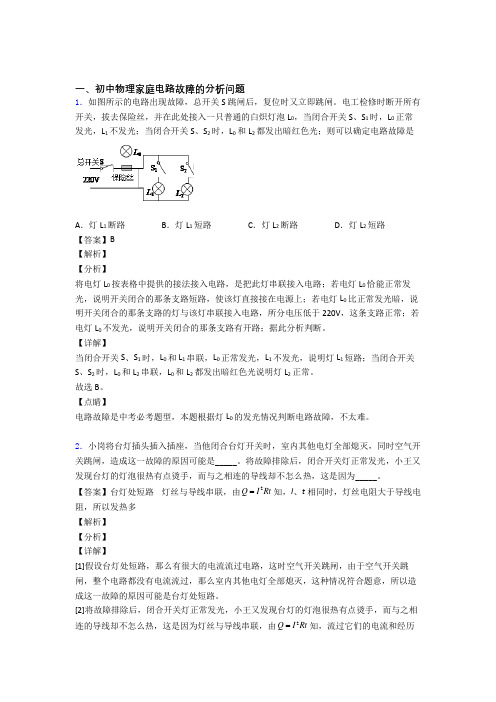

一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S 跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L 0，当闭合开关S 、S 1时，L 0正常发光，L 1不发光；当闭合开关S 、S 2时，L 0和L 2都发出暗红色光；则可以确定电路故障是A ．灯L 1断路B ．灯L 1短路C ．灯L 2断路D ．灯L 2短路【答案】B 【解析】 【分析】将电灯L 0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L 0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L 0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V ，这条支路正常；若电灯L 0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S 、S 1时，L 0和 L 1串联，L 0正常发光，L 1不发光，说明灯L 1短路；当闭合开关S 、S 2时，L 0和L 2串联，L 0和L 2都发出暗红色光说明灯L 2正常。
故选B 。
【点睛】电路故障是中考必考题型，本题根据灯L 0的发光情况判断电路故障，不太难。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

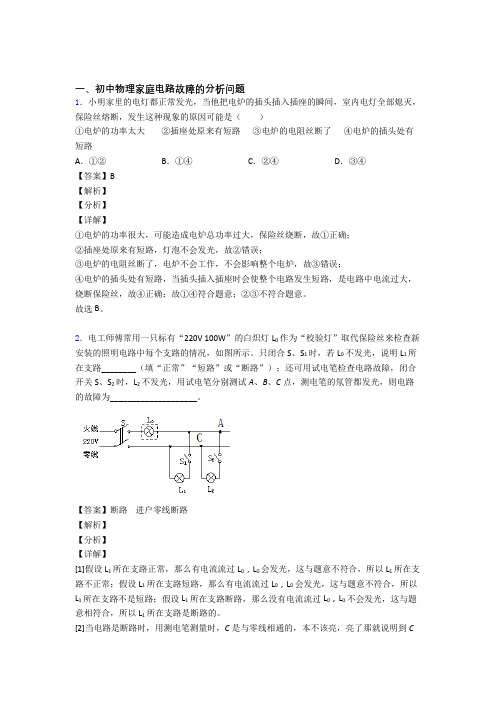

一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C的零线断开了。
3．如图所示是小明家的一部分电路，当闭合开关S 后发现电灯L 不亮，且熔丝没有熔断，某同学用验电笔测试C 、D 两点时氖管发光，测试A 点时氖管发光，测试B 点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s 。
WORD格式可编辑一、初中物理电路故障分析1、电压表示数为零的情况A电压表并联的用电器发生短路（一灯亮一灯不亮，电流表有示数）B 电压表串联的用电器发生断路（两灯都不亮，电流表无示数）r~^~i Q C电压表故障或与电压表连线发生断路—>1_—（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约” 种情、“几乎”的字眼时，我们就锁定这况。
B电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电.路中只有一处故障，且只发生在灯泡L1或L2上。
若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若WORD格式可编辑电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
氏一——二/■—L电源电压为6V,用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=O,说明bc之间出现故障，故电阻出现断路。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接B．站在地上的人接触a点或b点都会触电C．导线A与大地间的电压为0VD．用测电笔正确接触b点，测电笔的氖管会发光【答案】A【解析】【分析】【详解】A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。
故选A。
3．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
2015年08月08日--初中物理组卷--一．选择题（共30小题）1．（2013•夹江县模拟）晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作．检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不2．（2013•娄底模拟）小刚同学在超市买了一盏台灯，为了了解台灯的照明效果，回家后将3．（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）4．（2012•西宁）安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现5．（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）7．（2012•金堂县校级模拟）某校物理实验室的用电器合上开关后全不工作，经检查发现保险丝没有熔断，用测电笔测试室内各接线点时测电笔的氖管均发光，则故障原因可能是8．（2011•广州）图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）9．（2011•新疆）右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）10．（2011•遂宁）小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，11．（2011•湘潭）李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试12．（2011•佛山）如图所示，闭合开关后，灯L1亮，L2不亮的原因可能是（）13．（2011•泸州模拟）小明同学家里的电灯突然全部同时熄灭了，他发现灯丝并未断，用测14．（2011•泰兴市校级二模）如图所示电路，电工检查电路故障时，发现开关闭合后，灯L 不亮，用测电笔测试C、D两处时，发现两处都能使测电笔氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是（）15．（2011•宿迁模拟）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时，L0和L1都不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0和L3都呈暗红色．则（）16．（2010•兰州）某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插18．（2009•湖南）如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、C两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）19．（2009•山西）夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保20．（2009•锦州）晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能21．（2008•烟台）在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其22．（2008•永州）如图所示，当开关s闭合后．发现灯L不亮，用试电笔分别测试a、b、c、d四点时，发现只有在测试d点时氖管不发光，测试a、b、c点时．氖管都发光，则故障可能是（）23．（2008•邵阳）如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）24．（2007•徐州）小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A，B，C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）25．（2006•常州）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）26．（2006•泰安）如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）27．（2006•连云港）暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突28．（2006•莆田）如图所示，闭合开关，灯不亮．用测电笔检查a、b、c、d四点，发现只有在d点时氖管不发光．则电路的故障是（）29．（2006•广安）如图，灯头内的两根导线不慎相碰，当开关闭合后，发生的情况是（）30．（2005•泰州）某日，小明家火线上的熔丝熔断，估计是电路某处短路．根据所学知识，他断开闸刀开关和所有用电器的开关，将一只普通白炽灯L接到如图所示位置进行相关检查．当再闭合闸刀开关S和灯L1的开关S1时，如果（）2015年08月08日--初中物理组卷--参考答案与试题解析一．选择题（共30小题）1．（2013•夹江县模拟）晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作．检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不2．（2013•娄底模拟）小刚同学在超市买了一盏台灯，为了了解台灯的照明效果，回家后将3．（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）4．（2012•西宁）安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现5．（2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）7．（2012•金堂县校级模拟）某校物理实验室的用电器合上开关后全不工作，经检查发现保险丝没有熔断，用测电笔测试室内各接线点时测电笔的氖管均发光，则故障原因可能是8．（2011•广州）图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）9．（2011•新疆）右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）10．（2011•遂宁）小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，11．（2011•湘潭）李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试12．（2011•佛山）如图所示，闭合开关后，灯L1亮，L2不亮的原因可能是（）13．（2011•泸州模拟）小明同学家里的电灯突然全部同时熄灭了，他发现灯丝并未断，用测14．（2011•泰兴市校级二模）如图所示电路，电工检查电路故障时，发现开关闭合后，灯L 不亮，用测电笔测试C、D两处时，发现两处都能使测电笔氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是（）15．（2011•宿迁模拟）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时，L0和L1都不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0和L3都呈暗红色．则（）16．（2010•兰州）某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插18．（2009•湖南）如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、C两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）19．（2009•山西）夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保20．（2009•锦州）晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能21．（2008•烟台）在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其22．（2008•永州）如图所示，当开关s闭合后．发现灯L不亮，用试电笔分别测试a、b、c、d四点时，发现只有在测试d点时氖管不发光，测试a、b、c点时．氖管都发光，则故障可能是（）23．（2008•邵阳）如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）24．（2007•徐州）小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A，B，C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）25．（2006•常州）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能26．（2006•泰安）如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）27．（2006•连云港）暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突，家庭电路中的电压是一定的，28．（2006•莆田）如图所示，闭合开关，灯不亮．用测电笔检查a、b、c、d四点，发现只有在d点时氖管不发光．则电路的故障是（）29．（2006•广安）如图，灯头内的两根导线不慎相碰，当开关闭合后，发生的情况是（）30．（2005•泰州）某日，小明家火线上的熔丝熔断，估计是电路某处短路．根据所学知识，他断开闸刀开关和所有用电器的开关，将一只普通白炽灯L接到如图所示位置进行相关检查．当再闭合闸刀开关S和灯L1的开关S1时，如果（）。
