数控切割机基本知识讲解

数控切割机的工作原理数控切割机是一种广泛应用于金属加工和制造业的机械设备。

它通过计算机控制系统来精确控制切割工具的运动，实现对工件的高精度切割。

下面将详细介绍数控切割机的工作原理。

一、数控切割机的组成数控切割机主要由以下几个部分组成：1. 控制系统：包括计算机、数控软件和控制卡等，用于控制切割工具的运动。

2. 机床主体：包括机床床身、工作台、横梁和切割头等，用于支撑和固定工件，并实现切割工具的运动。

3. 切割工具：通常为等离子切割枪或激光切割头等，用于对工件进行切割。

4. 传动系统：包括伺服电机、传动装置和导轨等，用于实现切割工具在空间中的运动。

二、数控切割机的工作流程数控切割机的工作流程一般包括以下几个步骤：1. 设计切割路径：根据工件的形状和尺寸，在计算机上使用专门的数控软件设计切割路径。

2. 编写切割程序：根据设计好的切割路径，编写相应的切割程序，包括切割速度、切割深度和切割方向等参数。

3. 加载切割程序：将编写好的切割程序加载到数控切割机的控制系统中。

4. 定位工件：将待切割的工件放置在工作台上，并通过夹具或其他装置进行固定和定位。

5. 启动切割：按下开始按钮后，数控切割机开始按照预设的切割程序控制切割工具的运动。

6. 切割过程监控：在切割过程中，计算机会不断监测切割工具的位置和切割深度，确保切割的精度和质量。

7. 切割完成：当切割工具按照切割路径完成对工件的切割后，数控切割机会自动停止。

三、数控切割机的工作原理数控切割机的工作原理主要包括以下几个方面：1. 位置控制：数控切割机通过伺服电机和传动装置实现对切割工具在空间中的位置控制。

控制系统根据切割程序中设定的坐标信息，通过控制伺服电机的运动，驱动切割工具在水平和垂直方向上进行移动，从而实现对工件的切割。

2. 切割速度控制：数控切割机通过控制伺服电机的转速，实现对切割工具的速度控制。

根据切割程序中设定的切割速度，控制系统调整伺服电机的转速，确保切割工具在切割过程中以恒定的速度进行移动，从而实现切割的稳定性和一致性。

数控切割机的工作原理数控切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、机械创造、汽车创造等领域。

它采用计算机控制系统，通过预先编程的指令来控制切割机的运动，实现精确的切割操作。

下面将详细介绍数控切割机的工作原理。

1. 数控切割机的基本组成部份数控切割机主要由以下几个部份组成：1.1 控制系统：控制系统是数控切割机的核心部份，它由计算机和相应的软件组成。

计算机通过预先编写的切割程序来控制切割机的运动和切割参数。

1.2 机械部份：机械部份包括床身、横梁、切割台、导轨、传动装置等。

床身是数控切割机的基础，用于支撑整个切割系统。

横梁固定在床身上，用于支撑切割头的运动。

切割台用于放置工件，导轨用于引导切割头的运动，传动装置用于驱动切割头的挪移。

1.3 切割头：切割头是数控切割机的核心部件，它包括切割炬、切割气体控制系统等。

切割炬通过高温等离子弧将工件切割，切割气体控制系统用于控制切割炬的工作状态。

2. 数控切割机的工作过程数控切割机的工作过程主要包括以下几个步骤：2.1 设计切割程序：在计算机上使用相应的切割软件进行设计，绘制出要切割的图形。

2.2 导入切割程序：将设计好的切割程序导入数控切割机的控制系统中。

2.3 设置切割参数：根据切割要求，设置切割参数，如切割速度、切割深度等。

2.4 固定工件：将待切割的工件固定在切割台上，确保工件的稳定性。

2.5 启动切割机：在计算机上点击启动按钮，切割机开始工作。

2.6 切割过程：切割机按照预先设定的切割程序，控制切割头的运动，通过高温等离子弧将工件切割。

2.7 完成切割：当切割机按照切割程序完成切割任务后，自动住手工作。

3. 数控切割机的工作原理主要包括以下几个方面：3.1 控制系统工作原理：控制系统通过计算机控制切割机的运动和切割参数。

计算机将预先编写好的切割程序导入控制系统中，控制系统根据程序指令来控制切割头的运动和切割参数。

3.2 切割头工作原理：切割头通过高温等离子弧将工件切割。

数控切割机的结构与工作原理近年来，随着科技的发展，数控切割技术越来越受到人们的关注。

数控切割机作为一种高精度、高效率、高自动化的切割设备，已经广泛应用于航空、汽车、机械制造等领域。

那么，数控切割机的结构和工作原理是怎样的呢？一、数控切割机的结构数控切割机的结构包括以下几个部分：1. 机床主体机床主体包括机身、床面、工作台、切割头等部分。

机身是数控切割机的支撑和固定部分，通常由钢板焊接而成。

床面是数控切割机加工的工作台面，一般采用石英砂铸铁平板或钢板以保证刀具在切割过程中的稳定性和刚性。

工作台是用来固定工件的部分，通常由钳子或真空吸盘固定。

切割头是数控切割的核心部件，可以根据工件材料和软件设置切割参数，实现高精度的切割。

2. 控制系统数控切割机的控制系统分为硬件控制和软件控制两部分。

硬件控制由电路板、电机、变频器等组成，主要负责传输和处理数据，确保精度和稳定性。

软件控制由CAD/CAM软件和运动控制软件组成，主要负责将设计图形转换成G代码和刀具路线，以及实现运动控制和操作界面。

3. 切割源切割源是数控切割机的动力来源，通常分为氧气切割和等离子切割两种。

氧气切割主要是利用氧气和燃料混合后进行切割，切割速度较慢，但切割范围广，成本低；等离子切割是利用等离子体来进行切割，切割速度快，精度高，但成本较高。

二、数控切割机的工作原理数控切割机的工作原理是将刀具（切割头）根据G代码的指令进行定位和移动控制，以实现工件的切割。

具体流程如下：1. 设计图形使用CAD软件设计所需图形。

2. 转换成G代码使用CAM软件将设计图形转换成对应的G代码指令，包括切割路径、切割速度、深度等参数。

3. 导入控制系统将G代码导入到数控切割机的控制系统中。

4. 定位工件将工件固定在工作台上，调整工件位置和方向。

5. 启动切割源启动切割源，根据所制定的参数进行切割。

6. 自动切割通过运动控制软件和刀具路线，控制切割头的定位，根据G代码的指令进行切割。

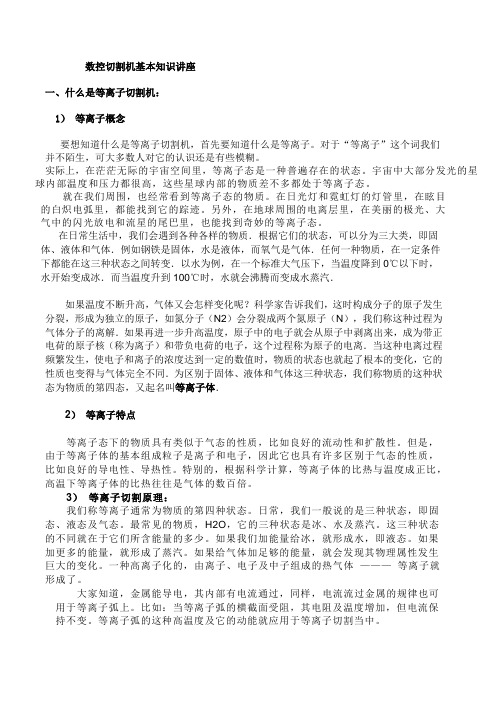

数控切割机基本知识讲座一、什么是等离子切割机：1）等离子概念要想知道什么是等离子切割机，首先要知道什么是等离子。

对于“等离子”这个词我们并不陌生，可大多数人对它的认识还是有些模糊。

实际上，在茫茫无际的宇宙空间里，等离子态是一种普遍存在的状态。

宇宙中大部分发光的星球内部温度和压力都很高，这些星球内部的物质差不多都处于等离子态。

就在我们周围，也经常看到等离子态的物质。

在日光灯和霓虹灯的灯管里，在眩目的白炽电弧里，都能找到它的踪迹。

另外，在地球周围的电离层里，在美丽的极光、大气中的闪光放电和流星的尾巴里，也能找到奇妙的等离子态。

在日常生活中，我们会遇到各种各样的物质．根据它们的状态，可以分为三大类，即固体、液体和气体．例如钢铁是固体，水是液体，而氧气是气体．任何一种物质，在一定条件下都能在这三种状态之间转变．以水为例，在一个标准大气压下，当温度降到0℃以下时，水开始变成冰．而当温度升到100℃时，水就会沸腾而变成水蒸汽．如果温度不断升高，气体又会怎样变化呢？科学家告诉我们，这时构成分子的原子发生分裂，形成为独立的原子，如氮分子（N2）会分裂成两个氮原子（N），我们称这种过程为气体分子的离解．如果再进一步升高温度，原子中的电子就会从原子中剥离出来，成为带正电荷的原子核（称为离子）和带负电荷的电子，这个过程称为原子的电离．当这种电离过程频繁发生，使电子和离子的浓度达到一定的数值时，物质的状态也就起了根本的变化，它的性质也变得与气体完全不同．为区别于固体、液体和气体这三种状态，我们称物质的这种状态为物质的第四态，又起名叫等离子体．2）等离子特点等离子态下的物质具有类似于气态的性质，比如良好的流动性和扩散性。

但是，由于等离子体的基本组成粒子是离子和电子，因此它也具有许多区别于气态的性质，比如良好的导电性、导热性。

特别的，根据科学计算，等离子体的比热与温度成正比，高温下等离子体的比热往往是气体的数百倍。

3）等离子切割原理：我们称等离子通常为物质的第四种状态。

数控切割机的详细介绍数控切割机数控切割机(CNC Cutting Machine )就是用数字程序驱动机床运动，随着机床运动时，随机配带的切割工具对物体进行切割。

这种机电一体化的切割机就称之为数控切割机。

一、数控切割机概述在机械加工过程中，板材切割常用方把式有手工切割、半自动切割机切割及数控切割机切割。

手工切割灵活方便，但手工切割质量差、尺寸误差大、材料浪费大、后续加工工作量大，同时劳动条件恶劣，生产效率低。

半自动切割机中仿形切割机，切割工件的质量较好，由于其使用切割模具，不适合于单件、小批量和大工件切割。

其它类型半自动切割机虽然降低了工人劳动强度，但其功能简单，只适合一些较规则形状的零件切割。

数控切割相对手动和半自动切割方式来说，可有效地提高板材切割地效率、切割质量，减轻操作者地劳动强度。

目前在我国的一些中小企业甚至在一些大型企业中使用手工切割和半自动切割方式还较为普遍。

目前，我国机械工业钢材使用量已达到3亿吨以上，钢材的切割量非常大；随着现代机械工业的发展，对板材切割加工的工作效率和产品质量的要求也同时提高。

因而数控切割机的市场潜力还是很大、市场前景比较乐观。

二、数控切割机现状1、经过几十年的发展，数控切割机在切割能源和数控控制系统两方面取得了长足的发展，切割能源已由单一的火焰能源切割发展为目前的多种能源(火焰、等离子、激光、高压水射流)切割方式；数控切割机控制系统已由当初的简单功能、复杂编程和输入方式、自动化程度不高发展到具有功能完善、智能化、图形化、网络化的控制方式；驱动系统也从的步进驱动、模拟伺服驱动到今天的全数字式伺服驱动；数控切割机从切割方式来分有以下几种：数控火焰切割机数控等离子切割机数控高压水射流切割机数控切割机从机械结构形式分为以下几种：龙门式数控切割机悬臂式数控切割机便携式数控切割机打印式数控切割机直条式数控切割机台式数控切割机机械人切割机数控单边火焰相贯线数控切割机等离子切割机2、各类型数控切割机的特点及其应用情况从切割方式的比较：数控火焰切割机，切割具有大厚度碳钢切割能力，切割费用较低，但存在切割变形大，切割精度不高，而且切割速度较低，切割预热时间、穿孔时间长，较难适应全自动化操作的需要。

数控切割机的工作原理引言概述：数控切割机是一种广泛应用于金属加工领域的机械设备，它通过计算机程序控制切割工具的运动，实现精确的切割加工。

本文将详细介绍数控切割机的工作原理。

一、数控切割机的基本组成1.1 控制系统- 数控切割机的控制系统是整个设备的核心部份，它由计算机、数控系统和驱动器等组成。

- 计算机负责运行数控切割机的切割程序，将切割轨迹转化为电信号发送给数控系统。

- 数控系统接收计算机发送的指令，根据设定的参数控制驱动器，实现切割工具的运动。

1.2 机械结构- 数控切割机的机械结构包括机床、导轨、工作台和切割头等部份。

- 机床是数控切割机的主体，它提供了稳定的工作平台和支撑框架。

- 导轨用于引导切割头的运动，确保切割工具的精确位置。

- 工作台是切割材料的放置平台，可根据需要进行升降或者旋转。

- 切割头是数控切割机的关键部件，它包含切割工具和探测器，能够实现切割工具的精确定位和切割操作。

1.3 切割工具- 数控切割机常用的切割工具包括火焰切割、等离子切割和激光切割等。

- 火焰切割利用氧燃烧产生的高温熔化金属，实现切割效果。

- 等离子切割通过将气体电离形成等离子体，在高温和高速气流的作用下切割金属。

- 激光切割利用激光束的高能量密度，通过熔化和蒸发金属实现切割。

二、数控切割机的工作流程2.1 设计切割程序- 在计算机上使用专业的切割软件设计切割程序，包括切割路径、切割速度和切割深度等参数。

- 切割程序可以通过CAD软件导入图纸进行设计，也可以手动输入切割路径。

2.2 加工准备- 根据切割程序的要求，选择合适的切割工具和切割材料。

- 将切割材料放置在工作台上，并进行固定和调整，确保材料的平整和稳定。

2.3 数控切割- 将切割程序加载到数控切割机的计算机中。

- 启动数控切割机，开始切割操作。

- 数控系统根据切割程序的指令，控制切割头的运动，实现切割材料的精切当割。

三、数控切割机的优势3.1 高精度- 数控切割机采用精密的数控系统和高精度的机械结构，能够实现毫米级的切割精度。

数控切割机操作使用说明1.安全准备-确保工作场所清洁整齐，无杂物干扰切割机的运行。

-检查切割机的各个零部件是否完好无损，特别是刀具和安全装置，如有损坏应及时更换。

-确保切割机的电源连接稳固可靠，接地良好。

2.启动与关机步骤-按下电源开关，确保设备通电。

-打开切割机的控制面板，输入相应的参数和指令。

-按下启动按钮，等待切割机自动启动。

-关机时，按下停止按钮，等待切割机停止运转后再关闭电源。

3.调整切割机参数-在控制面板上输入所需的切割长度、宽度和深度，并确保这些参数符合切割需求。

-根据所要切割的金属种类和厚度，调整切割机的刀具速度和切割深度。

4.定位和夹紧工件-确保工件放置在切割机工作台上的正确位置。

-使用夹具、夹子或其他固定装置将工件稳定夹紧，以防止工件在切割过程中移动或扭曲。

5.开始切割-按下切割按钮，切割机开始自动进行切割操作。

-观察切割过程中的切割质量和切割速度，根据需要进行调整。

6.监控切割过程-在切割过程中，及时观察工件和刀具的状态，如发现异常情况，应立即停止切割并检查故障原因。

-注意观察切屑排出情况，防止积累过多影响切割效果。

7.切割完成-切割完成后，等待切割机完全停止运行，然后打开切割机的安全装置，如防爆门等，取出切割好的工件。

-对切割机进行清理和维护，将废料和切屑清理干净。

8.日常维护-定期检查切割机的润滑系统，确保各个润滑点充满润滑油。

-清洁并定期更换切割机的刀具和刀片。

-定期检查切割机的电气系统，确保电气连接正常。

-定期清理和检查数控系统，确保其正常运行。

总之，数控切割机的操作使用说明应包括安全准备、启动与关机步骤、调整切割机参数、定位和夹紧工件、开始切割、监控切割过程、切割完成和日常维护等内容。

在操作过程中，操作人员应严格遵守安全操作规程，确保设备的正常运行和自身安全。

数控切割机的工作原理数控切割机是一种用于将工件切割成所需形状的机械设备。

它采用计算机控制系统，通过对切割工具的运动轨迹进行精确控制，实现高精度、高效率的切割过程。

下面将详细介绍数控切割机的工作原理。

一、数控切割机的组成部分1. 控制系统：数控切割机的核心部分，负责接收和处理切割任务，生成切割路径，并控制切割工具的运动。

2. 机床主体：包括机床床身、工作台、横梁等，提供稳定的切割平台和支撑。

3. 切割工具：常见的切割工具有等离子切割枪、激光切割头、火焰切割枪等，根据不同的切割要求选择合适的工具。

4. 传动系统：包括伺服电机、导轨、滚珠丝杠等，用于控制切割工具的运动轨迹。

5. 冷却系统：用于冷却切割工具和工件，防止过热损坏。

二、数控切割机的工作流程1. 设计切割任务：在计算机上设计切割任务，包括切割形状、尺寸和切割路径等。

2. 载入切割任务：将设计好的切割任务通过U盘或网络传输到数控切割机的控制系统中。

3. 设置切割参数：根据切割任务的要求，设置切割速度、切割深度、切割角度等参数。

4. 启动切割机：按下启动按钮，数控切割机开始工作。

5. 控制系统生成切割路径：根据切割任务和参数，控制系统生成切割路径。

6. 控制切割工具的运动：控制系统通过控制传动系统中的伺服电机，控制切割工具在X、Y、Z三个方向上的运动，实现切割路径的精确控制。

7. 切割工具开始切割：切割工具根据控制系统生成的切割路径，开始在工件上进行切割。

8. 切割过程中的冷却：冷却系统不断向切割区域提供冷却剂，防止切割工具和工件过热。

9. 切割完成：切割工具按照设定的切割路径完成切割任务。

10. 关闭切割机：切割任务完成后，关闭切割机，进行后续的工件处理。

三、数控切割机的优势1. 高精度：数控切割机采用计算机控制系统，能够精确控制切割工具的运动轨迹，实现高精度的切割。

2. 高效率：数控切割机的切割速度快，能够大幅提高生产效率。

3. 灵活性：数控切割机可以根据不同的切割任务和要求，灵活选择切割工具和切割参数，适应不同的切割需求。

数控切割机的工作原理数控切割机是一种利用计算机控制系统对切割机进行自动化控制的设备。

它能够根据预先编程的指令，精确地控制切割机在工件上进行切割、雕刻、打孔等加工操作。

下面将详细介绍数控切割机的工作原理。

1. 数控切割机的组成数控切割机主要由机床、数控系统、切割工具和辅助设备等组成。

（1）机床：数控切割机的机床通常由床身、工作台、横梁和纵梁等部份组成。

床身是机床的基础支撑结构，工作台用于固定工件，横梁和纵梁用于支撑和挪移切割工具。

（2）数控系统：数控系统是数控切割机的核心部份，它由计算机控制器、数控软件和输入输出设备等组成。

计算机控制器负责接收和解析切割工艺参数，并将控制信号发送给切割机床。

数控软件用于编程和生成切割路径，输入输出设备用于与操作人员进行交互。

（3）切割工具：切割工具是数控切割机进行切割操作的关键部份。

常见的切割工具包括等离子切割枪、激光切割头和水射流切割头等。

（4）辅助设备：辅助设备包括供气系统、冷却系统、除尘系统等，用于提供切割过程中所需的气体、冷却切割工具和清除切割废料等。

2. 数控切割机的工作流程数控切割机的工作流程通常包括工艺准备、加工操作和切割控制三个阶段。

（1）工艺准备：在这个阶段，操作人员需要通过数控软件进行编程，设置切割参数，包括切割速度、切割深度、切割路径等。

编程完成后，将程序加载到数控系统中。

（2）加工操作：在这个阶段，操作人员需要将工件放置在工作台上，并通过数控系统控制切割工具进行切割操作。

数控系统会根据预先编程的指令，精确地控制切割工具在工件上进行切割、雕刻、打孔等加工操作。

（3）切割控制：在切割过程中，数控系统会实时监测切割工具的位置和状态，并根据实际情况进行动态调整。

如果切割过程中浮现异常情况，数控系统会发出警报并住手切割操作，以确保操作人员的安全。

3. 数控切割机的工作原理数控切割机的工作原理是基于数控系统的控制和切割工具的运动来实现的。

（1）数控系统控制：数控系统接收操作人员编程的指令，根据切割工艺参数生成切割路径，并将控制信号发送给切割机床。

数控切割机的工作原理引言概述：数控切割机是一种先进的机械设备，广泛应用于金属加工行业。

其工作原理基于计算机控制系统，能够精确地切割各种形状的金属材料。

本文将详细介绍数控切割机的工作原理，包括切割方式、控制系统、切割工具、切割材料和切割精度。

一、切割方式1.1 火焰切割：火焰切割是数控切割机最常见的切割方式之一。

它利用氧气和燃料混合后的火焰，通过高温将金属材料加热至熔化点，再利用高压氧气将熔化的金属吹掉，从而实现切割效果。

1.2 等离子切割：等离子切割是一种高能离子切割方式。

它通过电弧放电将气体转变为等离子体，产生高能量的等离子束，将金属材料加热至熔化点，然后利用高压气体将熔化的金属吹掉，实现切割作业。

1.3 激光切割：激光切割是一种高精度、高速度的切割方式。

它利用激光束对金属材料进行高能量照射，使金属材料局部加热至熔化点或汽化点，然后通过气体喷射将熔化或汽化的金属吹掉，实现切割。

二、控制系统2.1 数控系统：数控切割机采用计算机控制系统进行操作。

数控系统通过预先编程的方式，将切割图形转化为机器可识别的指令，控制切割机的运动轨迹和切割工具的动作。

2.2 运动控制系统：运动控制系统是数控切割机的核心部分。

它包括伺服电机、传动装置和运动控制卡等组件，通过控制电机的运动实现切割机床的各项动作，如工作台的移动、切割头的升降等。

2.3 感应系统：数控切割机还配备了感应系统，用于检测切割过程中的各种参数，如切割速度、切割深度等。

感应系统能够实时反馈给控制系统，确保切割过程的稳定性和精确性。

三、切割工具3.1 切割头：切割头是数控切割机的核心部件之一。

它包括切割枪和切割嘴等组件。

切割枪负责发出切割能量，切割嘴则控制切割气流的流量和速度，确保切割过程的稳定性和精确性。

3.2 切割电源：切割电源是提供切割能量的重要设备。

它能够将电能转化为切割所需的高能量，供给切割头进行切割作业。

3.3 切割气体：切割气体是切割过程中不可或缺的辅助材料。
