数控切割机操作手册(edge)

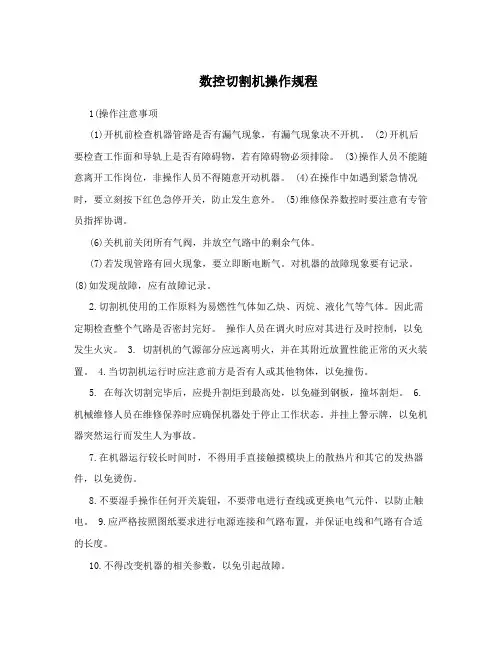

数控切割机操作规程1(操作注意事项(1)开机前检查机器管路是否有漏气现象，有漏气现象决不开机。

(2)开机后要检查工作面和导轨上是否有障碍物，若有障碍物必须排除。

(3)操作人员不能随意离开工作岗位，非操作人员不得随意开动机器。

(4)在操作中如遇到紧急情况时，要立刻按下红色急停开关，防止发生意外。

(5)维修保养数控时要注意有专管员指挥协调。

(6)关机前关闭所有气阀，并放空气路中的剩余气体。

(7)若发现管路有回火现象，要立即断电断气。

对机器的故障现象要有记录。

(8)如发现故障，应有故障记录。

2.切割机使用的工作原料为易燃性气体如乙炔、丙烷、液化气等气体。

因此需定期检查整个气路是否密封完好。

操作人员在调火时应对其进行及时控制，以免发生火灾。

3. 切割机的气源部分应远离明火，并在其附近放置性能正常的灭火装置。

4.当切割机运行时应注意前方是否有人或其他物体，以免撞伤。

5. 在每次切割完毕后，应提升割炬到最高处，以免碰到钢板，撞坏割炬。

6. 机械维修人员在维修保养时应确保机器处于停止工作状态。

并挂上警示牌，以免机器突然运行而发生人为事故。

7.在机器运行较长时间时，不得用手直接触摸模块上的散热片和其它的发热器件，以免烫伤。

8.不要湿手操作任何开关旋钮，不要带电进行查线或更换电气元件，以防止触电。

9.应严格按照图纸要求进行电源连接和气路布置，并保证电线和气路有合适的长度。

10.不得改变机器的相关参数，以免引起故障。

11.机械部分维修维护各导轨应经常清理，排除粉尘等杂物，保证设备正常齿条要经常擦拭，加润滑油，保证润滑而无杂物。

经常检查轨道的直线度及机器的垂直度，发现不正常及时维护调试。

12.气路部分维修维护(1)气路系统维护经常检查气路系统，发现漏气及不能正常使用的零部件应及时处理，保证气路畅通。

应经常擦拭清除气路的灰尘及杂物，防止气路过早老化。

(2)减压阀的维护调节减压器，将压力表调到需用的压力，调节过程中应使压力由小到大，确保减压器能连续调节。

数控切割机操作规程范本一、操作准备1. 确保工作环境整洁、无杂物堆积，保持通风良好。

2. 检查数控切割机及相关设备的运行状况，确保各项功能正常。

3. 穿戴好个人防护装备，包括耳塞、安全鞋、防护眼镜等。

4. 清理切割床台、切割头以及切割刀具等相关配件，确保整洁。

二、开机准备1. 确保切割机与电源连接稳固，插头是否牢固。

2. 检查切割刀具是否安装正确，刀具夹紧是否牢固。

3. 通电前，检查电源开关及控制面板按钮是否处于关闭状态。

4. 关闭压缩气源供应。

三、开机操作1. 打开电源开关，待数控切割机运行面板和控制面板显示正常。

2. 打开压缩气源供应，确保气源正常供给。

3. 预热数控切割机，根据材料类型和厚度设定合适的参数和切割速度。

4. 操作工应确认切割机稳定运行，并观察切割刀具的运行情况。

四、进料设置1. 根据待切割材料的形状和尺寸，调整数控切割机的夹具和进料装置。

2. 确保进料装置与夹具牢固连接，避免材料在切割过程中移位或脱落。

五、切割操作1. 下达切割指令前，确认切割刀具和夹具的安全状态。

2. 操作工根据需求，在控制面板上设置正确的切割参数，包括切割速度、刀具压力等。

3. 启动切割刀具，确保刀具运行正常，然后开始切割作业。

4. 切割过程中，操作工应随时关注切割机的运行状态，确保切割质量。

5. 切割完成后，切割刀具停止运行，操作工确认材料切割结果。

六、关机操作1. 结束切割作业后，停止切割刀具运行。

2. 关闭电源开关，切断切割机与电源的供应。

3. 关闭压缩气源供应。

4. 清理切割床台、切割头和切割刀具等配件，确保整洁。

5. 做好设备的保养工作，包括擦拭、加油等维护，确保设备性能。

6. 离开工作岗位前，清理工作区域，归位工具和材料。

七、安全注意事项1. 操作人员必须经过专业培训，熟悉数控切割机的操作方法和安全规定。

2. 严禁操作人员擅自修改切割机的参数和设定值，遵循操作规程进行操作。

3. 切割机运行时，禁止触摸刀具、进料装置以及其他运行中的部件。

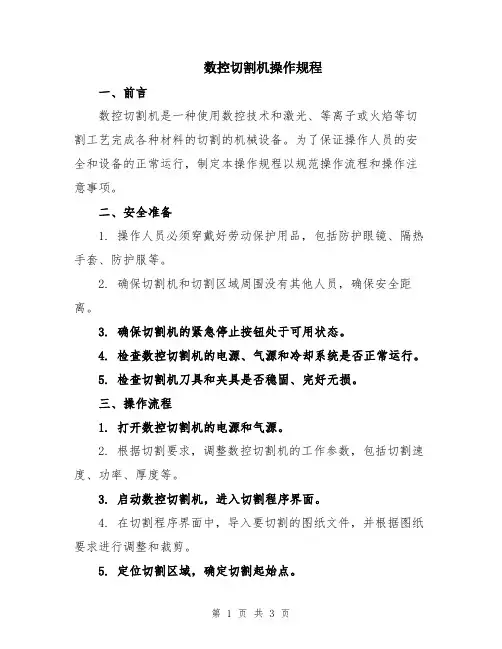

数控切割机操作规程一、前言数控切割机是一种使用数控技术和激光、等离子或火焰等切割工艺完成各种材料的切割的机械设备。

为了保证操作人员的安全和设备的正常运行，制定本操作规程以规范操作流程和操作注意事项。

二、安全准备1. 操作人员必须穿戴好劳动保护用品，包括防护眼镜、隔热手套、防护服等。

2. 确保切割机和切割区域周围没有其他人员，确保安全距离。

3. 确保切割机的紧急停止按钮处于可用状态。

4. 检查数控切割机的电源、气源和冷却系统是否正常运行。

5. 检查切割机刀具和夹具是否稳固、完好无损。

三、操作流程1. 打开数控切割机的电源和气源。

2. 根据切割要求，调整数控切割机的工作参数，包括切割速度、功率、厚度等。

3. 启动数控切割机，进入切割程序界面。

4. 在切割程序界面中，导入要切割的图纸文件，并根据图纸要求进行调整和裁剪。

5. 定位切割区域，确定切割起始点。

6. 线性插补：根据切割路径，选择合适的切割方式，如连续切割、间歇切割等。

7. 开始切割：将刀具移动到初始位置，按下启动按钮开始切割。

8. 在切割过程中，观察切割情况，确保刀具正常工作，并及时调整工作参数。

9. 切割结束后，关闭数控切割机的电源和气源。

10. 清理切割区域，将切割废料和杂物清理干净。

四、操作注意事项1. 在操作数控切割机之前，必须经过相关培训，并具备一定的机械操作和安全意识。

2. 在操作过程中，严禁穿戴松散的衣物，以防止被卷入切割机和刀具中。

3. 切割机刀具刀片锋利，切割过程中应保持安全距离，避免伤害。

4. 切割机工作期间，严禁拆卸、维修或调整设备，以免发生意外。

5. 切割机在工作过程中会产生高温、高噪音和有害气体等，操作人员必须做好防护措施。

6. 在切割过程中，如发现异常情况（如切割不平、切割质量不好等），应及时停机检查并处理。

7. 切割机使用完毕后，应及时关闭电源和气源，安全存放刀具和夹具。

8. 定期对数控切割机进行维护和保养，确保设备的正常运行。

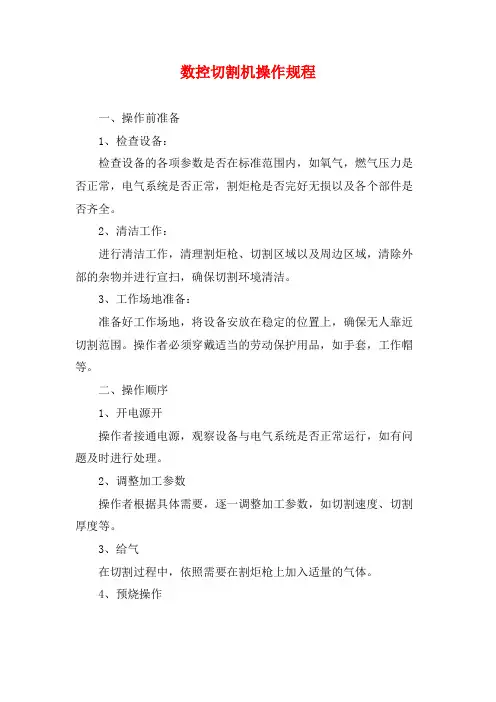

数控切割机操作规程一、操作前准备1、检查设备：检查设备的各项参数是否在标准范围内，如氧气，燃气压力是否正常，电气系统是否正常，割炬枪是否完好无损以及各个部件是否齐全。

2、清洁工作：进行清洁工作，清理割炬枪、切割区域以及周边区域，清除外部的杂物并进行宣扫，确保切割环境清洁。

3、工作场地准备：准备好工作场地，将设备安放在稳定的位置上，确保无人靠近切割范围。

操作者必须穿戴适当的劳动保护用品，如手套，工作帽等。

二、操作顺序1、开电源开操作者接通电源，观察设备与电气系统是否正常运行，如有问题及时进行处理。

2、调整加工参数操作者根据具体需要，逐一调整加工参数，如切割速度、切割厚度等。

3、给气在切割过程中，依照需要在割炬枪上加入适量的气体。

4、预烧操作在正式操作之前，进行预烧操作，调整好火焰大小，保证预烧气流应为不蓝色，应为不鲜红色的球形火焰，并且不出现任何刺耳的呼哧声。

5、正式切割当预烧完毕后，可开始正式切割操作，首先要调整好切割速度，从门区开始切割，其次是穿孔和作业区域的切割操作。

6、完成操作，关电源完成操作后，进行后处理工作，关闭电源并清洁设备。

三、注意事项1、操作过程中应小心谨慎，需遵循安全操作规程，保持注意力集中。

2、在切割过程中，切勿接触火焰，穿孔结束后等氧气将被剩余的燃气灭火完全之后才可关闭。

3、切割过程中，操作者要保持设备清洁，避免杂物落入设备，以免影响设备的正常运行。

4、切割速度的调整应逐步提高，因为加快切割速度也会带来火焰温度的提高，可能导致设备损坏，影响切割结果。

5、烧烤喷嘴和穿孔操作时，火焰调得太大会产生剧烈振动，影响切割效率，还会影响Piercer的寿命。

四、常见故障处理1、氧气管路没压力检查氧气压力表读数是否为零，反复排氧击打调压器膜片，排出管路里的氧气。

2、火焰太小调整预烧气流和火焰大小，沿着切割线迅速调整火焰大小。

3、穿孔过程中不能把穿孔机移动太快穿孔机的速度应缓慢，特别是在较厚的钢板上，以免穿孔机的导向环损坏，导致穿孔机无法使用。

数控切割机操作方法
数控切割机操作方法包括以下步骤：
1. 准备工作：确保切割机处于稳定的状态，清理工作台，检查切割刀具和夹具是否安装正确。

2. 加工程序设定：根据所需的加工尺寸和形状，将加工程序设定到数控系统中。

根据材料的特性和刀具选择正确的切削速度和进给速度。

3. 夹持工件：根据加工要求，将工件固定在工作台上，使用夹具确保工件的稳定。

4. 校准工件：通过数控系统的坐标校准功能，调整工件的位置和姿态，确保工件与切割刀具的位置正确。

5. 开始切割：确认所有的参数设置正确后，按下开始按钮，切割机开始自动进行切割操作。

在切割过程中，操作人员要时刻注意切割机的运行状态，确保安全和工件质量。

6. 监控切割过程：在切割过程中，操作人员要定期检查切割刀具的磨损情况，及时更换刀具。

7. 切割完成：当切割完成后，停止切割机的运行，并将切割好的工件取出。

清理切割机，确保下一次使用时的安全和效率。

总之，使用数控切割机时，需要对加工程序进行设定，夹持工件并校准工件的位置，然后开始切割，并在切割过程中进行监控和维护，最后完成切割并清理切割机。

切割机操作方法与注意事项今天中国标识网小编为您总结了一篇关于切割机操作方法与注意事项的文章，供大家参考，以下是详细内容：一、切割前准备(一)、使用前必须认真检查设备的性能，确保各部件的完好性。

(二)、电源闸刀开关、锯片的松紧度、锯片护罩或安全挡板进行详细检查，操作台必须稳固，夜间作业时应有足够的照明亮度。

(三)、使用之前，先打开总开关，空载试转几圈，待确认安全无误后才允许启动。

(四)、操作前必须查看电源是否与电动工具上的常规额定220va电压相符，以免错接到380va的电源上。

二、切割注意事项(一)、切割机工作时务必要全神贯注，不但要保持头脑清醒，更要理性的操作电动工具。

严禁疲惫、酒后或服用兴奋剂、药物之后操作切割机。

(二)、电源线路必须安全可靠，严禁私自乱拉，小心电源线摆放，不要被切断。

使用前必须认真检查设备的性能，确保各部件完好。

(三)、穿好合适的工作服，不可穿过于宽松的工作服，更不要戴首饰或留长发，严禁戴手套及袖口不扣而操作。

(四)、加工的工件必须夹持牢靠，严禁工件装夹不紧就开始切割。

(五)、严禁在砂轮平面上，修磨工件的毛刺，防止砂轮片碎裂。

(六)、切割时操作者必须偏离砂轮片正面，并戴好防护眼镜。

(七)、严禁使用已有残缺的砂轮片，切割时应防止火星四溅，并远离易燃易爆物品。

(八)、装夹工件时应装夹平稳牢固，防护罩必须安装正确，装夹后应开机空运转检查，不得有抖动和异常噪声。

(九)、中途更换新切割片或砂轮片时，不要将锁紧螺母过于用力，防止锯片或砂轮片崩裂发生意外。

(十)、必须稳握切割机手把均匀用力垂直下切，而且固定端要牢固可靠。

(十一)、不得试图切锯未夹紧的小工件或带棱边严重的型材。

(十二)、为了提高工作效率。

对单支或多支一起锯切之前，一定要做好好辅助性装夹定位工作。

(十三)、不得进行强力切锯操作，在切割前要待电机转速达到全速即可。

(十四)、不允许任何人站在锯后面，停电、休息或离开工作地时，应立即切断电源。

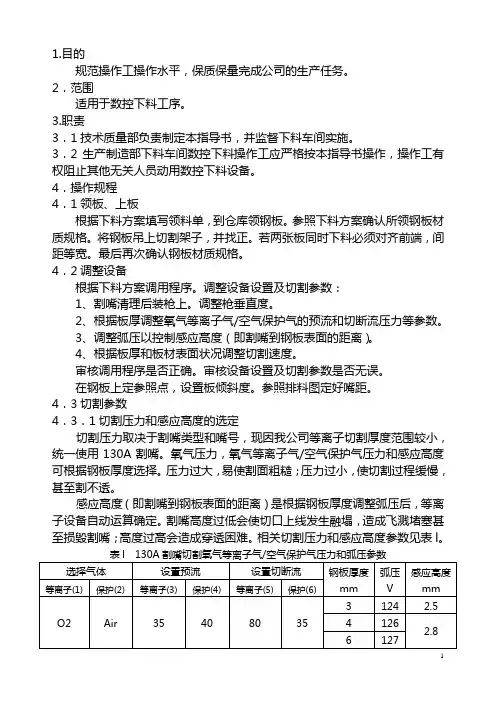

1.目的规范操作工操作水平，保质保量完成公司的生产任务。

2．范围适用于数控下料工序。

3.职责3．1技术质量部负责制定本指导书，并监督下料车间实施。

3．2生产制造部下料车间数控下料操作工应严格按本指导书操作，操作工有权阻止其他无关人员动用数控下料设备。

4．操作规程4．1领板、上板根据下料方案填写领料单，到仓库领钢板。

参照下料方案确认所领钢板材质规格。

将钢板吊上切割架子，并找正。

若两张板同时下料必须对齐前端，间距等宽。

最后再次确认钢板材质规格。

4．2调整设备根据下料方案调用程序。

调整设备设置及切割参数：1、割嘴清理后装枪上。

调整枪垂直度。

2、根据板厚调整氧气等离子气/空气保护气的预流和切断流压力等参数。

3、调整弧压以控制感应高度（即割嘴到钢板表面的距离）。

4、根据板厚和板材表面状况调整切割速度。

审核调用程序是否正确。

审核设备设置及切割参数是否无误。

在钢板上定参照点，设置板倾斜度。

参照排料图定好嘴距。

4．3切割参数4．3．1切割压力和感应高度的选定切割压力取决于割嘴类型和嘴号，现因我公司等离子切割厚度范围较小，统一使用130A割嘴。

氧气压力，氧气等离子气/空气保护气压力和感应高度可根据钢板厚度选择。

压力过大，易使割面粗糙；压力过小，使切割过程缓慢，甚至割不透。

感应高度（即割嘴到钢板表面的距离）是根据钢板厚度调整弧压后，等离子设备自动运算确定。

割嘴高度过低会使切口上线发生融塌，造成飞溅堵塞甚至损毁割嘴；高度过高会造成穿透困难。

相关切割压力和感应高度参数见表l。

4．3.2切割速度切割速度与钢板厚度、割嘴形式有关，一般随钢板厚度而减慢。

切割速度太慢会使切口上缘熔化，影响切口表面质量，降低生产率；太快则后拖量过大，甚至割不透，造成切割中断。

在切割操作时，切割速度可根据穿透情况和割面纹路判断，速度太快极易割不透，且割面锯齿状纹路明显倾斜后拖。

正常速度的割面锯齿状纹路较浅且分布均匀整齐。

表2列出公司现有梅塞尔数控等离子切割机切割速度参数。

数控切割机操作使用说明1.安全准备-确保工作场所清洁整齐，无杂物干扰切割机的运行。

-检查切割机的各个零部件是否完好无损，特别是刀具和安全装置，如有损坏应及时更换。

-确保切割机的电源连接稳固可靠，接地良好。

2.启动与关机步骤-按下电源开关，确保设备通电。

-打开切割机的控制面板，输入相应的参数和指令。

-按下启动按钮，等待切割机自动启动。

-关机时，按下停止按钮，等待切割机停止运转后再关闭电源。

3.调整切割机参数-在控制面板上输入所需的切割长度、宽度和深度，并确保这些参数符合切割需求。

-根据所要切割的金属种类和厚度，调整切割机的刀具速度和切割深度。

4.定位和夹紧工件-确保工件放置在切割机工作台上的正确位置。

-使用夹具、夹子或其他固定装置将工件稳定夹紧，以防止工件在切割过程中移动或扭曲。

5.开始切割-按下切割按钮，切割机开始自动进行切割操作。

-观察切割过程中的切割质量和切割速度，根据需要进行调整。

6.监控切割过程-在切割过程中，及时观察工件和刀具的状态，如发现异常情况，应立即停止切割并检查故障原因。

-注意观察切屑排出情况，防止积累过多影响切割效果。

7.切割完成-切割完成后，等待切割机完全停止运行，然后打开切割机的安全装置，如防爆门等，取出切割好的工件。

-对切割机进行清理和维护，将废料和切屑清理干净。

8.日常维护-定期检查切割机的润滑系统，确保各个润滑点充满润滑油。

-清洁并定期更换切割机的刀具和刀片。

-定期检查切割机的电气系统，确保电气连接正常。

-定期清理和检查数控系统，确保其正常运行。

总之，数控切割机的操作使用说明应包括安全准备、启动与关机步骤、调整切割机参数、定位和夹紧工件、开始切割、监控切割过程、切割完成和日常维护等内容。

在操作过程中，操作人员应严格遵守安全操作规程，确保设备的正常运行和自身安全。

数控等离子切割机操作规程一、安全操作规范1.1操作前必须穿戴好工作服、工作帽和安全鞋等个人防护装备。

1.2切割机必须放置在稳固的地面上，并确保周围没有杂物。

1.3检查电源是否正常，接地是否可靠，并保证电源线路符合安全要求。

1.4制定切割操作计划，确保操作过程中的安全性。

1.5确保切割机的保养和维护工作及时进行，保持切割机的良好工作状态。

1.6操作前，检查切割机的故障报警装置是否正常。

1.7切割机周围禁止堆放易燃、易爆物品，确保工作环境的安全。

1.8在切割作业时，严禁用手直接接触切割部位，必须戴上防护手套。

1.9切割过程中，不得随意触摸切割机的切割头和电极，以免造成触电事故。

1.10禁止在切割机周围吸烟，以防止引发火灾。

二、操作步骤2.1操作前，先检查切割机的电源开关、液压系统、气压系统等设备是否正常，确保无故障。

2.2打开电源开关后，按照液压系统的操作要求，对切割机进行液压调试。

2.3打开气压开关，按照操作要求对切割机进行气压调试。

2.4在切割机的控制面板上，设置好切割参数，包括切割速度、切割电流等。

2.5启动切割机，根据工件的形状和尺寸，进行合理的位置定位。

2.6通过控制面板，将切割头移动到切割起始点，并调节切割高度。

2.7根据图纸要求，在工件上进行划线，确定切割路径。

2.8调整切割机的切割速度和电流，根据不同材料进行切割。

2.9在切割过程中，需要监控切割状况，确保切割质量。

2.10切割完成后，关闭切割电源和气源，整理好工作场地。

三、操作注意事项3.1在操作过程中，必须熟悉切割机的使用说明书，遵循操作规程。

3.2切割机的维修和保养必须由专业人员进行，不得擅自进行维修和改装。

3.3切割机的电源必须有专门的电源线路，并接地可靠。

3.4在操作前应检查切割头的主、从电极是否有损坏或磨损，如有必要进行更换。

3.5在切割过程中，要注意观察氧气和切割火焰的情况，如有异常应立即停止切割，并检查故障原因。

3.6切割机的高压电源必须由专门人员操作，其他人员严禁接近。

数控切割机操作规程前言数控切割机是一种高精度、高效率的机器，广泛应用于金属切割、建筑材料等行业。

为了确保数控切割机的正常使用，提高工作效率，本文将详细介绍数控切割机的操作规程。

操作前准备在开机前，需要做好以下几点准备工作：1.检查切割机是否有异响、松动等异常情况；2.检查电压是否稳定，并确保接线正确；3.检查气压和气质是否符合要求，及时更换过滤器；4.安装切割刀片，并确保固定牢固；5.检查工件是否放置到正确位置，并固定好。

操作步骤步骤一：开机1.将数控切割机电源接通；2.坐在操作台前，打开计算机，将控制软件打开；3.等待自检完成后，按照软件要求将机器连接到计算机上。

步骤二：设定切割参数1.将CAD文件导入控制软件上；2.在控制软件上选择切割参数，如刀速、刀口间距、加工速度等；3.根据实际情况调整参数。

步骤三：开始切割1.按照软件要求放置工件；2.确认机器安全状态后，启动切割机；3.在切割过程中，仔细观察工件情况，并及时更换刀片。

步骤四：结束切割1.切割完成后，关闭切割机；2.维护工作，清理切割机及周围区域。

注意事项1.操作前请仔细阅读本文档；2.操作时要严格遵守操作规程，确保人身安全；3.在切割过程中，要密切关注切割质量，及时调整参数；4.定期对数控切割机进行维护保养，确保切割机的正常运行。

总结数控切割机是一种高精度、高效率的机器，操作中一定要注意安全，并严格按照操作规程进行操作。

另外，切割机的维护保养也是非常重要的，应该定期进行检查和清理，确保机器的正常运行。

数控天地CNC World１．概述为了满足非标成台结构件加工的需要，尤其是复杂形状的钢板切割，通常采用龙门式数控切割机。

由数控系统驱动纵向Ｘ轴和横向Ｙ轴伺服电机运动，在平面内可切割任意二维平面图形。

根据割炬的类型可分为火焰切割机和等离子切割机。

ＥＤＧＥ系统是由美国Ｈｙｐｅｒｔｈｅｒｍ公司生产的，专门用于数控火焰及等离子切割机，其以人机对话方式的界面设计，动态图形的时实跟踪，　使操作非常简便，切割过程一目了然。

强大的功能设计，稳定的运动控制技术，使其迅速在国内广泛应用。

２．ＥＤＧＥ系统相关功能介绍２．１　手动方式 按一下手动键进入手动方式视窗，使用箭头键，可以在８个方向任意移动切割机，如果在设置菜单中设定了手动键的锁定功能，则可以点动和锁定切换。

便于长距离手动操作。

手动视窗下部还有一些特殊的命令，按对应的功能键，就可实现返回起点、精确移动距离、修改移动速度等功能。

２．２　自动切割方式根据不同的切割情况，要在设置切割类型中设定切割时序中各段的时间，以及一些特殊功能的设定。

如：预热时间、穿孔时间、升枪降枪时间等。

在切割前，要在窗口右下方设定切割模式、割缝补偿值和切割速度。

切割模式分为三种：演示模式、氧燃气模式、等离子模式。

按下ＳＴＡＲＴ键将开始执行程序操作。

在运行过程中，可按对应的功能键加速、减速来调整速度，可按观察全图观察切割位置。

在意外停止时，可按对应功能键实现返回起点、沿路前进、沿路回退、走到穿孔点等功能。

手动移动离开原切割路径后，可按对应的功能键实现返回原路径、移动部件等功能，如果直接启动切割，机床会以最短的距离切割回原路径，然后沿原路径继续切割。

２．３　工件选项按下“工件选项”键，允许操作者对当前调入的工件进行一系列的定制操作。

在视窗的右上方会出现比例因子、旋转角度、Ｘ轴及Ｙ轴镜像的参数输入区，输入相应参数，就可实现这些功能。

按视窗下部的“重复”键，输入相应的参数可使工件阵列排列，从而实现工件的多次切割。

数控切割机操作规程一、设备基础知识数控切割机在工业生产中的应用日益广泛，其具有高效率、高精度、高重复性等优点，但同时也需要操作人员具备一定的专业知识与技能。

下面介绍数控切割机的基础知识。

1. 数控切割机的分类•等离子切割机：通过等离子弧的高能量把工件切割•激光切割机：通过激光束的照射把工件切割•水切割机：通过高压水流的喷射把工件切割2. 数控切割机的主要部件•控制系统：通过数控程序控制机器运行•伺服系统：控制机床的伺服电机运动，实现加工轨迹和切割速度的调整•等离子电源：用于产生等离子弧•切割头：安装在机器的横梁上，负责实现切割过程•工作台：用于夹紧工件，保证工件的位置和姿态3. 数控切割机的主要加工参数•切割速度：数控切割机的切割速度可控制在0-15000mm/min，不同材料的切割速度也不同•切割厚度：数控切割机的切割厚度可控制在0-150mm，如需加工更厚的材料，需要更换功率更高的等离子电源•气体流量：为了防止材料在切割过程中氧化或改变成色，常规需要在切割头处喷上惰性气体，如氮气或氩气，其流量可控制在0-1000L/min•气体质量：气体质量对切割质量影响很大，如过大则会导致气体把工件切断，过小则无法消除切割中产生的渣粉二、操作步骤1. 设备准备1.将操作人员带好的防护用品穿戴好。

2.对数控切割机的各部分进行检查与维护，确保设备正常使用。

3.切割机开机前需要按照要求连接电源、气源与水源，并检查这些供应是否正常2. 设备操作1.放置工件到切割机的夹具台上，然后开启设备的电源。

2.切换至数控切割机的操作界面，选择对应的程序，将工件的位置放置（通常在左下角）。

3.在开机状态下，根据需要调节相应的加工参数，包括切割速度、切割厚度、气体流量和气体质量。

4.检查切割头是否处于正常位置，开启自动点火程序，等待机器自动完成切割。

5.当切割完成后，灭火，并根据需要对工件进行后处理或上色。

三、设备维护为确保数控切割机的正常运行，需要定期进行检查与维护。

数控激光切割机作业指导书1. 引言本文档旨在为操作数控激光切割机提供指导和说明。

它包含了必要的信息和步骤，以确保安全有效地操作和使用该设备。

2. 设备概述数控激光切割机是一种先进的切割设备，通过激光束切割材料，并实现高精度和高效率。

在操作前，请确保您已经了解并熟悉该设备的常用部件和功能。

3. 安全须知在操作数控激光切割机之前，请务必遵守以下安全规定：- 确保电源已正常接通，按照正确的操作步骤启动设备。

- 在操作中，避免触碰激光束以及其他运动部件，以免造成伤害。

- 对于未经过培训的人员，请不要擅自操作设备。

- 及时清理切割过的材料残渣和废料，并妥善处理。

4. 操作步骤以下是数控激光切割机的基本操作步骤：1. 打开设备电源，并检查设备是否处于正常工作状态。

2. 将待切割的材料固定在切割台上，并确保材料位置准确。

3. 启动激光切割程序，并根据需要进行参数设置，例如切割速度和功率。

4. 确认切割路径和轮廓，以确保所需切割形状正确。

5. 开始切割，监控切割过程，并注意设备运行情况。

6. 切割完成后，关闭设备电源，清理切割台和设备表面。

5. 故障排除在操作过程中，可能会遇到一些常见的故障情况。

以下是一些建议的故障排除方法：- 如遇到切割不干净或有斑点的情况，检查激光束是否清洁，并确认切割参数是否正确。

- 如果设备发生故障，请先关闭电源，然后联系维修人员进行检查和修复。

6. 结论本文档向您介绍了数控激光切割机的操作指南，包括安全须知、操作步骤和故障排除方法。

请在操作前仔细阅读并按照指导进行操作，以确保安全和高效切割。

如有任何问题或需要进一步帮助，请咨询相关人员或维修人员。

请注意：本文档仅供参考，具体操作步骤和安全要求可能因设备型号和厂商不同而有所差异。

在操作前，请确保对设备进行适当的培训和了解。

数控切割机操作规程1操作规范内容1.1 开机使用前1.1.1检查切割台是否有杂物或废料，如有必须清除；1.1.2检查各导轨面、行走齿轮接合面是否有铁屑等杂物，如有必须清除，否则将影响切割精度和工作性能；1.1.3检查各种易燃气体及其他气体是否泄漏，各种压力表是否完好；1.1.4点火前，注意在火焰区域内没有任何闲杂人等；1.1.5工作场地是否整洁，周边是否有油污及水，及时清扫避免造成滑跌等意外伤害；1.1.6按要求检查并补充适量润滑油，检查并紧固各部件连接螺栓，检查气压系统及连接管路；1.2工作中1.2.1把需要切割的钢板放到料架上，尽可能使钢板的一边与导轨的一边平行，钢板面水平。

1.2.2机床开机顺序：首先打开专用空气开关，再打开电源锁，伺服系统电源打开，检查连接好的切割系统气路，打开外部气路总阀和主机上的切割氧、预热氧、燃气三种阀门，调节好氧和燃气工作时的工作压力，气路入口压力依次不得高于1.5MPa，1.5MPa，0.25MPa。

1.2.3根据板材厚度，选择合适的割嘴或等离子喷嘴、电极。

1.2.4检查纵向、横向导轨上是否有障碍物，不参加切割的割炬尽量抬高或靠边摆放。

1.2.5调入切割程序，根据需要设置好切割参数（切割速度、预热时间、穿孔时间）。

1.2.6切割完毕后，切割机开离下料区。

1.3工作结束首先旋紧关闭主机和外部气路阀门，再关闭伺服电源，关闭电源锁，最后旋紧关闭空气开关。

1.4注意事项1.4.1各操作人员进入等离子切割机操作时，必须严格正确穿戴劳保用品；1.4.2防止触电事故，防止火焰烧伤，钢板烫伤；1.4.3应保证设备传动、旋转、限位等部位或其他安全防护装置完好性的安全警示标识。

数控切割机的操作规程一、安全注意事项在操作数控切割机之前，请仔细阅读并遵守以下安全注意事项：1. 在操作数控切割机时，需要穿戴好相关的个人防护装备，如安全帽、防护眼镜、防护手套等。

2. 在操作切割过程中，严禁戴着长发、宽松的衣物、珠宝等物品。

3. 切割机周围应保持整洁，无杂物或障碍物。

4. 确保切割机连接稳固，并保持水平，以确保操作的稳定性。

5. 在操作前，务必检查切割机的电源线、电源插头和相关电气元件是否正常，如有损坏应及时更换。

二、操作步骤1. 打开电源开关，确认电源指示灯正常亮起。

2. 打开控制面板，输入所需的切割参数，包括切割速度、切割深度等。

3. 将待切割的工件固定在切割台上，并根据需要进行定位，确保工件的正确位置。

4. 启动数控切割机，并在开始切割前进行预热，确保切割机的工作温度稳定。

5. 按下开始按钮，切割机开始自动进行切割作业。

6. 在切割过程中，操作人员需要注意观察切割机的运行情况，确保操作平稳、无异常。

7. 切割完成后，关闭数控切割机的电源开关，并进行必要的清洁工作，清除切割产生的废料和切割液等。

8. 将切割好的工件取下，并进行后续的处理工作。

三、常见故障及解决方法1. 切割速度过慢或过快：根据所需切割的材料和厚度，调整切割速度，确保切割质量。

2. 切割机发出异常声音：检查切割机的刀具是否正常安装，切割部件是否松动，如有问题及时进行调整或更换。

3. 切割机停止工作：检查电源连接是否正常，切割机是否过热，及时采取相应的措施进行修复。

4. 切割质量不理想：检查切割刀具的磨损情况，如发现磨损严重应及时更换，同时检查切割参数是否正确设置。

五、小结数控切割机在现代制造业中扮演着重要的角色，通过严格遵守操作规程和安全注意事项，能够确保操作人员的安全，并保证切割作业的高效进行。

熟练掌握数控切割机的操作步骤，并能够应对常见故障，可以提高切割质量和效率，提升生产效益。

总结：数控切割机的操作规程包括安全注意事项、操作步骤以及常见故障及解决方法。

数控等离子切割机使用手册济南阿尔法数控设备有限公司目录注意 ...............................................................................................................................................1、验收 .......................................................................................................................................2、运输与储存 ...........................................................................................................................3、安装 .......................................................................................................................................4、接线 .......................................................................................................................................5、调试运行 ...............................................................................................................................6、使用 .......................................................................................................................................7、故障处理 ...............................................................................................................................8、电源供应 ............................................................................................................................... 设备安装篇 .........................................................................................................................................对切割机主体和电控柜的连接电缆建议采用地槽走线方式铺设，既保护电缆,又方便维护. ................................................................................................................................................四、电源 .....................................................................................................................................五、气源 ..................................................................................................................................... 切割操作篇 .........................................................................................................................................一、关于准备 .............................................................................................................................二、自动调高器的设定 .............................................................................................................（一）弧压调高器 .............................................................................................................三、伺服系统测试 .....................................................................................................................四、编制切割图形 .....................................................................................................................1、运用专业绘图软件（如AUTOCAD）绘制切割图形。
