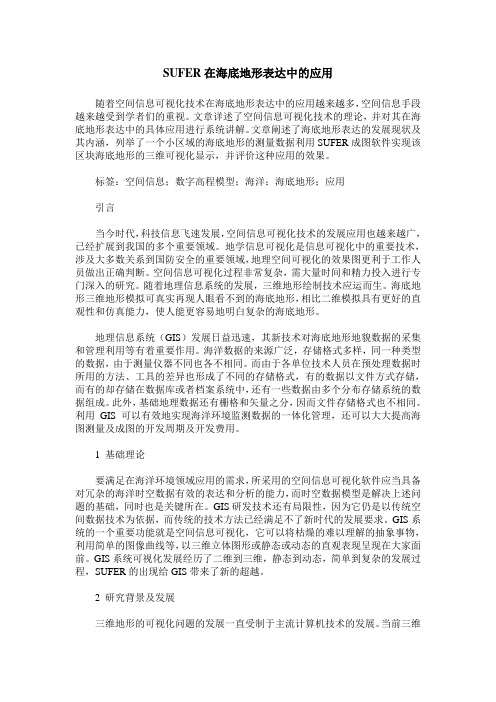

SUFER在海底地形表达中的应用随着空间信息可视化技术在海底地形表达中的应用越来越多，空间信息手段越来越受到学者们的重视。
文章详述了空间信息可视化技术的理论，并对其在海底地形表达中的具体应用进行系统讲解。
文章阐述了海底地形表达的发展现状及其内涵，列举了一个小区域的海底地形的测量数据利用SUFER成图软件实现该区块海底地形的三维可视化显示，并评价这种应用的效果。
标签：空间信息；数字高程模型；海洋；海底地形；应用引言当今时代，科技信息飞速发展，空间信息可视化技术的发展应用也越来越广，已经扩展到我国的多个重要领域。
地学信息可视化是信息可视化中的重要技术，涉及大多数关系到国防安全的重要领域，地理空间可视化的效果图更利于工作人员做出正确判断。
空间信息可视化过程非常复杂，需大量时间和精力投入进行专门深入的研究。
随着地理信息系统的发展，三维地形绘制技术应运而生。
海底地形三维地形模拟可真实再现人眼看不到的海底地形，相比二维模拟具有更好的直观性和仿真能力，使人能更容易地明白复杂的海底地形。
地理信息系统（GIS）发展日益迅速，其新技术对海底地形地貌数据的采集和管理利用等有着重要作用。
海洋数据的来源广泛，存储格式多样，同一种类型的数据，由于测量仪器不同也各不相同。
而由于各单位技术人员在预处理数据时所用的方法、工具的差异也形成了不同的存储格式，有的数据以文件方式存储，而有的却存储在数据库或者档案系统中，还有一些数据由多个分布存储系统的数据组成。
此外，基础地理数据还有栅格和矢量之分，因而文件存储格式也不相同。
利用GIS可以有效地实现海洋环境监测数据的一体化管理，还可以大大提高海图测量及成图的开发周期及开发费用。
1 基础理论要满足在海洋环境领域应用的需求，所采用的空间信息可视化软件应当具备对冗杂的海洋时空数据有效的表达和分析的能力，而时空数据模型是解决上述问题的基础，同时也是关键所在。
GIS研发技术还有局限性，因为它仍是以传统空间数据技术为依据，而传统的技术方法已经满足不了新时代的发展要求。
实验八 Surfer图形综合运用计算机在环境中的应用 实验讲义 中国海洋大学环境科学与工程学院一、相关课程内容第三章等值线绘图软件－Surfer的使用5 图形的叠加与整合6 Surfer同其他软件的协作二、目标掌握图形叠加的方法，学会使用Surfer与其他软件协作数据整理分别绘制底图、站位图、等值线图叠加对齐坐标坐标轴、图例三、基本过程根据渤海海岸线数据文件Bohai.csv，生成地图文件（Basemap） 生成含各个站位的位置标注的POST图。
生成等值线图，以经度为X方向，纬度为Y方向，DIN浓度为Z值。
网格数应大于200*200.网格化方法采用Kriging方法。
根据渤海海岸线数据，生成bln文件，去掉GRD文件中超出边界的等值线数据。
图中等值线由0到60，间隔为10。
用不同深度的红色表示DIN的浓度，浓度越大，颜色越深。
字体为Times new Roma。
将上述图形叠加在一起，对齐坐标系。
标注坐标轴。
生成图例。
标注必要的文字标示。
3.1生成地图文件根据渤海海岸线数据文件Bohai.csv，生成Basemap检查Bohai.csv文件数据完整性转化格式为.bln（强制修改文件扩展名为.bln） 生成Basemap（Map/Basemap命令）生成的Basemap如下，范围较大，覆盖整个渤海。
此时不要修改范围，因Overlay操作后图形范围会恢复至数据范围。
3.2 生成站位图生成含各个站位的位置标注的POST图 数据整理在Excel中将站点的坐标数据由度分格式的DD°MM.MMM’，转换为以度为单位的DD.DDD°保存数据为ASCII格式。
使用map/post生成站位图，并标注站位名。
从Word 中复制数据到Excel中3.3 生成等值线图以经度为X方向，纬度为Y方向，DIN浓度为Z值。
网格数应大于200*200.网格化方法采用Kriging方法。
3.4 生成BLN文件根据渤海海岸线数据，生成用于GRD文件切割的bln文件，去掉GRD文件中超出边界的等值线数据。
TECHNOLOGY AND INFORMATION科学与信息化2023年3月上 41浅谈ArcGIS、Surfer、AutoCAD、CASS软件在填埋场调查中的应用林德坡 陈俊杰 王森上海康恒环境修复有限公司 上海 200000摘 要 随着经济的发展，人民生活水平不断提高，随之产生的环境污染问题也不断增多。
例如生活垃圾和固废垃圾等污染物随意堆填产生的非正规填埋场，严重污染生态环境，也影响国民的身体健康。
即使是正规的垃圾填埋场，也存在环境安全隐患。
为治理非正规填埋场污染，预防正规填埋场污染，就必须开展填埋场环境状况调查、监测、评价和综合治理修复工作，文章中讨论了ArcGIS、Surfer、AutoCAD、CASS软件在填埋场调查中的应用，为填埋场环境状况调查工作提供相关借鉴。
关键词 数据采集；数据分析；填埋场调查；污染图谱Brief Discussion on Application of ArcGIS, Surfer, Auto CAD and CASS Software in Landfill Investigation Lin De-po, Chen Jun-jie, Wang SenShanghai SUS Environment Co., Ltd., Shanghai 200000, ChinaAbstract With the development of economy, people’s living standards continue to improve, and the resultingenvironmental pollution problems also increase. For example, informal landfills produced by random landfills of pollutants such as domestic garbage and solid waste seriously pollute the ecological environment and affect the health of the people. Even regular landfills have environmental safety hazards. In order to control the pollution of informal landfills and prevent the pollution of formal landfills, it is necessary to carry out the investigation, monitoring, evaluation and comprehensive treatment and restoration of landfills.This paper discusses the application of ArcGIS, Surfer, AutoCAD and CASS software in landfill investigation, which provides relevant reference for landfill environmental status investigation.Keywords data acquisition; data analysis; landfill investigation; pollution map引言20世纪以来，随着经济的发展，人民生活水平的提高以及各行业的进步，生活垃圾和固废垃圾不断增多，导致环境污染问题也日益增多，对此，国家出台了众多的法律规范，并建立健全了监督评价体系，通过场地环境调查、企业自行监测、填埋场一场一策等多种方式，了解环境污染情况及确定环境安全等级，为开展环境保护工作提供依据。
Surfer8.0 在河床冲淤分析过程中的应用【摘要】本文介绍了surfer8.0在河床冲淤分析过程的应用，并结合工程实际，介绍了数据准备，等深线图生成、填充、白化，冲淤图形生成，回淤量分析等内容。
【关键词】河床冲淤分析;surfer工程实践过程中经常需要分析某段时间内河床的冲淤变化情况，较为传统的办法一般是逐一比较某一坐标上水深点的数据变化情况，这种方法的弊端主要体现在：1、寻找同一坐标的水深数据，耗时耗力，且精度无法保证，2、不直观。
3、不能对冲淤的量有个准确的计量。
针对这些不足，我们在实践操作中引进surfer8.0进行河床冲淤变化分析。
surfer8.0是一款画三维图（等高线,image map, 3d surface）的软件，可以轻松制作基面图、数据点位图、分类数据图、等值线图、线框图、地形地貌图、趋势图、矢量图以及三维表面图等。
其使用简单，利用其自带说明基本可以掌握基本应用。
下面介绍一下标准的surfer的具体应用过程。
1．数据准备使用surfer8.0进行冲淤分析首先需要将水深数据转化为XYZ格式的数据文件，日常所使用的数据基本来自测量图纸，目前基本为数字化的DWG文件。
数据的提取可以使用autocad软件自带的数据提取（dataextraction）命令（2004版AUTOCAD只有属性提取，只针对块属性），该命令可以有选择性cad图元的数据一次性提取并保存为xls文件或csv文件。
这里我们只需要提取与水深相关的属性如x坐标列、y坐标列、z坐标、值等。
在进行数据提取前，最好用快速选择命令（qselect）将水深数据选择性地复制到新DWG文件中，以免无关图元对最终的处理结果产生干扰。
根据实践经验，一般水深数据类型可分为块属性型、文字型、Z坐标型、海图型。
块属性用数据提取命令提取其X、Y、及相应的整数、小数值，文字型则提取X、Y、文字值，、Z坐标型则提取X、Y、Z型，再用excel处理成XYZ格式。
2019年2月n m i tJournal of Green Science and Technology第4期基于surfer软件和风险评估模型对场地环境的分析和评价虞凯浩(上海傲江生态环境科技有限公司，上海200120)摘要：指出了随着城市化的快速推进，城市建设用地的需要也大幅增加，对工矿企业用地进行再开发利用 是城市可持续发展的重要途径。
近年来，我国在推进产业结构调整以实现城市发展转型升级过程中，位于 城市中心城区的大量企业搬迁、停产和倒闭所遗留场地的土壤和地下水污染问题凸显，环境安全隐患突 出。
2014年发布的《全国土壤污染状况调査公报》显示，全国土壤环境状况总体不容乐观，长三角、珠三角、东北老工业基地等部分区域土壤环境问题较为突出，且工矿企业场地环境条件复杂，场地污染精准识别难 度大。
对某钢铁厂场地环境进行了精准调查、污染风险评估和控制，为后续城市污染场地再开发利用过程 中的风险管控提供一定的理论支持。
关键词：土壤污染；场地调查；风险评估；再开发中图分类号：T P309.2 文献标识码：A1引言近年来，工矿企业遗留场地土壤和地下水污染问题 突出，城市建设再开发利用环境安全隐患凸显。
目前城 市再开发场地污染风险管控面临的主要难题为：场地环 境条件复杂；场地污染精准识别难度大；技术方法不健 全、场地污染风险评估存在较大不确定性；治理修复难 度高，污染场地安全利用技术支撑不足；风险管理基础 薄弱，场地环境监控预警体系建设滞后等[1]。
目前土壤修复治理模式可分为污染方付费模式、受 益方付费模式和财政出资方式。
通过P P P模式引入民 间资本参与土壤修复项目是土壤修复盈利模式的积极 尝试，将有助于解决我国土壤修复资金短缺的问题。
目前土壤修复资金主要依托政府专项资金，部分一线城市 退役工业用地具有较大的商业价值，土地开发的溢价足 以弥补修复成本。
但从长远来看，经济的影响和土地财 政的不可持续性，将导致政府和开发商出资的现状难以 为继[2]，因此在调查的过程中不断优化调查技术方案，提高数据的科学性和修复的针对性，对于节约成本具有 重要意义。
水质模糊综合评价在海湾水质评价中的应用周丽花1，谢向前2，李宁21河海大学水利水电工程学院，南京（210098） 2河海大学水文水资源学院，南京（210098）E-mail ：shelly5682@摘 要：根据模糊数学的原理，建立了海湾水质综合评价的模型，根据2005年9月的监测资料，运用该模型对三沙湾的水质进行了评价。
结果表明：三沙湾的官井洋海域水质较好，达到Ⅰ类，而三都澳和东吾洋海域水质较差达到Ⅳ类水，主要污染物为N 、P 和有机污染物。
关键词：三沙湾；模糊数学；水质评价三沙湾位于福建省东北部沿海，主要由东吾洋、官井洋及三都澳等三部分组成，海域面积385.0km 2[1]，近几年随着三沙湾围填海等各项开发项目的展开及海水养殖的快速发展，三沙湾海域开始出现不同程度污染。
在实际工作中，大都采用单因子指数法进行水质评价，由于水环境中存在大量不确定性因素，水质类别、分类标准都是一些模糊概念，因此模糊数学在水质综合评价中得到了广泛应用[2]。
本文根据三沙湾2005年9月的水质检测资料，运用模糊数学综合评价方法对三沙湾的水质进行了评价，以期能对三沙湾的水质状况有一个综合全面的评价。
1．建立模糊综合评价模型模糊数学是建立在集合论基础上的[3]，模糊综合评价是利用模糊变换原理和最大隶属度原则,考虑与被评价事物相关的各个因素或主要因素,对其所进行的综合评价。
1.1 建立水质评价因子集合及等级集合设评价因子集合为：U = {u 1 ，u 2，…，u n } ，其中u 1 ，u 2，…，u n 为进行评价的n 个评价因子。
设评价等级集合为：V = { v 1 ，v 2，…，v m } ，其中v 1 ，v 2，…，v m 为进行评价的m 个评价等级。
评价标准采用国家的《海水水质标准》( GB3097—1997)，海水水质标准一共分4类。
1.2 建立隶属函数根据4类水质标准分别做出对应4个级别的隶属函数的通式[4]：Ⅰ类水 22111221S x S x S S x S S XS y ≥<<≤⎪⎪⎩⎪⎪⎨⎧−−=Ⅱ类水 313221233121,0S x S x S x S S x S S S X S SS S X y ≥≥<<≤<⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧−−−−= Ⅲ类水 424332344232,0S x S x S x S S x S S S XS SS S X y ≥≥<<≤<⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧−−−−= Ⅳ类水 443334310S x S x S S x S S S X y ≥<<≤⎪⎪⎩⎪⎪⎨⎧−−= 由于DO 的性质与其他各因子不同，其实测值大，说明污染轻水质好，所以构造隶属函数时，也要做出相应的调整。
54 第?期参f 1 馨技术应用S u rfe r 在初中地理教学中的应用研究彭云龙(南京师范大学附属中学新城初级中学黄山路分校，江苏南京）摘要：随着课程改革的不断深入，初中地理教师对专业制图方法和制图软件的需求越来越高。
Surfer作为一款以绘制平面等值线图和三维地图为主要功能的专业制图软件，在初中地理教学中有着广泛 的应用前景。
文章在介绍Surfer 软件使用流程的基础上，结合具体案例阐述了如何借助该软件进行地 图改绘、教学资源开发，以及简要的地理空间分析和图层叠加分析。
关键词：初中地理；Surfer ;地理信息技术地图是承载地理信息的重要载体，是地理学的 “第二语言”，更是初中地理教学中不可或缺的工具。
不少初中地理教师在开展教学时多利用教材上现有 的教学地图，或者从网络下载质量参差不齐的图片， 很少主动改绘原有的教学地图，开发具有乡土特色或 富含特殊情境的教学地图。
近年来，随着课程改革的 不断深入,一些较为专业的地理信息技术软件开始走 进初中地理课堂，如 Google Earth 、Surfer、Global M ap -per 等[1~。
这些专业的地理信息技术软件有效弥补 了常用办公软件（如W 〇rd 、Ph 〇t 〇S h 〇P )在地图绘制，尤 其是对GIS 数据进行存储、编辑和空间分析等方面的 缺陷。
其中，Surfer 具有突出的地图绘制功能，尤其是 绘制等值线图和相应的三维地图，该软件简单易学， 功能齐全，可为初中地理教师改进教学地图、开发教 学资源和创新教学过程等提供技术支撑。
一、软件概述1. 软件简介Surfer 是一款以绘制平面等值线图和三维地图为 主要功能的软件。
该软件具有强大的插值功能和绘 图功能，可提供十几种数据网格化方法，是地学工作 者常用的专业绘图软件。
借助该软件可以轻松制作 等值线图、地形地貌图、流域图及三维地图等。
2. 使用流程Surfer 的基本操作流程如图1所示，将XYZ 数据文件（指至少包含三列数据的文件，其中两列是XY 坐标值，第三列是对应X Y 的值Z ，支持的文件 格式有“ . txt ” “ . csv ” “ • dat ” 等[3])经过网格化就可以得到网格文件，利用网格文件可以制作各 种类型的地图，如等值线图和3D 曲面图等，也可以 直接对网格文件进行三维空间分析，绘制网格矢量 图和流域图等。
