怎么将jpg图片转化为cad图纸？教你两招完成jpg转cad
如何将jpg转为cad？cad图纸在设计方面非常重要，无论是建筑行业还是工业制造，都需要cad文件作为基础，而有时为了演示，人们会将cad图纸导出为jpg图片格式，但如果需要将jpg图片再转化为cad图纸，又该怎么做呢？今天就教大家两个方法，帮你完成jpg转cad。
借助迅捷CAD编辑器
第一步：打开软件后，我们需要将转换的JPG图片导入到CAD编辑器中，找到页面左上方的图标，可以点击图标，或者使用快捷键Ctrl+O，从电脑中调取图片；
第二步：在电脑文件夹中找到文件，这里演示的，正是一张jpg格式的建筑图；
第三步：当jpg图片导入完成后，我们可以用另存为的办法，将其格式完成转变，点击页面左上角的保存图标，或者直接使用快捷Ctrl+S；
第四步：再页面弹出保存界面时，我们需要在保存类型上，完成设置，点开后，发现有多种格式供大家选择，而CAD格式也有好几种。
这里推荐大家，选择最新的CAD2010版本的格式，即DWG格式。
或者依据自身电脑安装的CAD版本进行选择，DXF格式。
借助传统的WPS工具
如果你比较熟悉PDF工具，也同样可以使用WPS工具进行转换。
第一步：打开WPS，新建一个PDF文件；
第二步：将需要转换的JPG图片载入到空白页面中，而在主页面的右侧，可以点击“转为CAD”。
当我们有一些JPG图片格式的演示图纸时，要想将其转为CAD图纸，上述提供的两种办法，可供大家使用，希望能够帮助到各位。
R2V FOR WINDOWS 使用手册R2V用户使用说明简介Raster2Vector 5.x（R2V）Raster2Vector 5.x（R2V）for Win9X/NT/2000/ME/XP 是一种高级光栅图矢量化软件系统。
该软件系统将强有力的智能自动数字化技术与方便易用的菜单驱动图形用户界面有机地结合到Windows & NT环境中，为用户提供了全面的自动化光栅图像到矢量图形的转换，它可以处理多种格式的光栅（扫描）图像，是一个可以用扫描光栅图像为背景的矢量编辑工具。
由于该软件的良好的适应性和高精确度，其非常适合于GIS、地形图、CAD及科学计算等应用。
R2V提供简便及完整的将光栅图像数字化为矢量数据的解决方案，这些光栅图像可以是扫描的图纸、航摄照片或是卫星图片。
整个的光栅图像矢量化过程可以是全自动的且不需要人工干预（也可选人工干预）。
你仅需要将扫描图像显示在屏幕上并选择矢量化命令，所有的线段在数秒钟即可识别出来并显示在图像上供你校正与编辑。
强大的编辑及处理功能可用于矢量的编辑、大地坐标校正及高程数据标注。
拥有R2V，你可以忘掉缓慢而又不准确的数字化仪人工手动跟踪描绘。
你可以在草稿纸上画草图，你只需扫描你的图纸，然后让R2V高精度地自动或半自动矢量化它们。
一张典型的地形图或区划地图，通常以200DPI的黑白或灰度扫描，在Pentium 级PC上数秒内即可完成矢量化。
你可以在同一个显示窗口下处理各种类型的数据，这些数据包括线、点、多边形、文本标注、光栅点以及控制点。
使用R2V，你就可以自动地矢量化地图及其他图纸，快速智能地完成航片或卫片的数字化及地理解析工作，用最新的航摄照片或其他图像更新你现存的矢量数据集。
R2V for Windows & NT非常易于使用，其基本的转换和编辑功能，拥有不同技术背景的用户都可快速掌握。
运行环境系统最低需求操作系统：R2V 32位版本需要Windows 95或Windows NT才能运行。

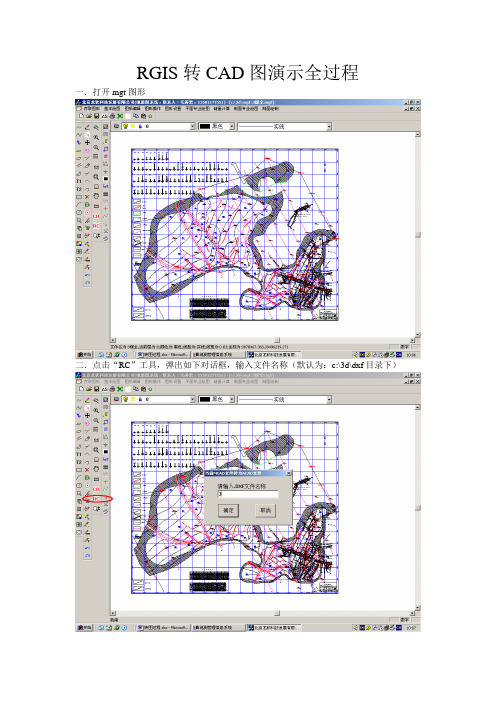

RGIS转CAD图演示全过程
一．打开mgt图形
二．点击“RC”工具，弹出如下对话框，输入文件名称（默认为：c:\3d\dxf目录下）
三．打开CADR14（其它版本CAD不支持）
四．输入“script”或“scr”命令。
五．在弹出的对话框中，选择“c:\3D\dxf\3.scr”文件。
六．此时命令区闪烁命令执行过程，完成后转图就成功了。
七．放大图形，发现有“？？？”字符，表示字体不识别。
八，打开“format\text style”菜单。
九．将上一栏字体，如：“ARIAL”字体，选中。
十．替换成下一栏的最后边的“宋体”，再点击“Apply”,如图示。
重复以第九、第十步将“style name”栏下所有字体，全部替换成下一栏的最后边的“宋体”，点击“Close”。
十一.这时，所有不识别字符全部显示为“宋体”。
完成。
怎么把图纸转换为cad工作中我们常常遇到需将纸质的图纸转化为cad识别的文件，进行再操作。
特别是施工中作用到的地形图，必须进行描图操作，非常繁琐，今天小编就介绍一个一步就可以转化图纸的方法。
把图纸转换为cad的方法一1、将纸质图纸扫描为图片格式。
2、打开Scan2CAD软件，加载光栅文件(找到需要转化的图)。
3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”。
4、在“光栅特效”菜单中选择“光滑”。
5、点击F8开始失量化。
6、失量化结束后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式就可以直接在CAD中打开了。
把图纸转换为cad的方法二1.在网络搜索一款能转变图片成为CAD格式的软件，因为软件挺多，可以随意下载。
我们这里介绍的是Algolab PtVector 这软件来作为实例。
2.软件说明书：Algolab Photo Vector 提供了强大的位图文件矢量化功能，只需要简单几个步骤便可达到与繁复的矢量图描制工作相同效果。
Algolab Photo Vector 是套自动化的点阵 / 矢量图转换工具，使用者无需做任何特别的设定即可将点阵格式图象转换为矢量格式。
当然，如果有特殊的需求，如需要得到较为精确的矢量格式，Algolab Photo Vector 也提供了进阶设定的功能如修正颜色及线条矢量化的宽容度等，目前可供输入转换的格式包括BMP、JPG 以及PNG，在输出格式的选择上则为 WMF、EMF、DXF以及 AI 等几种，使用者可视需求自行选择。
3.打开软件发现界面很简洁，都是中文常见的几个按钮。
4.点击打开按钮，就是那个黄色文件夹的图标按键，选择一个图片，这里选择一个飞机。
5.飞机进入了Algolab PtVector转变的页面，现在还是老样子，没发生变化。
6.如果选错了，我们可以重新点击这个，重新选择图片。
7.点击这个准备转变的按钮，起跑动作。

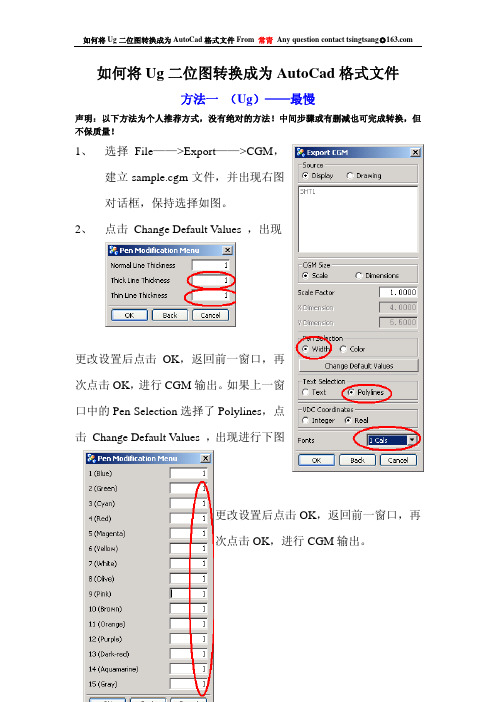

如何将Ug二位图转换成为AutoCad格式文件方法一（Ug）——最慢声明：以下方法为个人推荐方式，没有绝对的方法！中间步骤或有删减也可完成转换，但不保质量！建立sample.cgm文件，并出现右图对话框，保持选择如图。
2、点击 Change Default Values ，出现更改设置后点击OK，返回前一窗口，再次点击OK，进行CGM输出。
如果上一窗口中的Pen Selection选择了Polylines，点击 Change Default Values ，出现进行下图Array更改设置后点击OK，返回前一窗口，再次点击OK，进行CGM输出。
3、 转换结束后，关闭当前文件，点击文件新建，建立Sample.prtl 4、 转换时5、 ，进行存盘。
减少内存占用量。
——>Export ——7、 数据转换，选择其方法二 (Catia)——其次1、 打开Catia 后，新单Insert ——>图片，2、 等待。
即可。
方法二 (AutoVue) ——最快1、 打开AutoVue m 文件，点击ok2、 文件全部读入后，点击File ——>Convert 菜单后弹出如文件，点击File ——>Import ——>CGM ，选择Samp e.cgm ，进行读入过程。
根据文件大小和硬件不同，时间不等。
文件读入后，进行必要的一些图纸清理工作，减少后序间。
点击Save 6、 存盘等待过后，点击Save As 或 File >DXF/DWG 或 File ——>Export ——>2D Exchange 切换到Dxf Files / Dwg Files 即可，然后等待。
如果此时有跳出现象，证明当前主机不适合他即可。
建一个Drawing 。
点击菜选择方法一中准备好的Cgm 文件，点击ok 。
点击文件Save As ，选择输出类型为Dxf/DWG ，后，选择方法一中准备好的Cg 打开。
有二个办法：1、加宽你所有图形线条2、在Microsoft office安装时会附带安装Microsoft Office Document Image Writer的虚拟打印机（精简板的里面就没有），可以用它来打印。
这个比较方便可以直接选择“纸张大小”（虚拟的）设置“打印象素”一般在100-300dpi左右可打印成tif和Mdi格式（这个格式没关系安装完Document Image Writer打印机后会附带图象软件可以任意转换）。
第二种方法打出来的图象象素较高转化成jpg后图象质量比较好。
<1.一般方法是直接抓屏后到Photoshop中按着ctrl 双击空白处新建一个文件后ctrl+v粘贴即可然后另存为JPG的格式即可2.文件-输出，保存类型选BMP，起个文件名按保存，然后框选图形，回车就可以了，然后到画图里把BMP图另存成JPG的就可以了3.用QQ的抓屏功能也可以，也蛮方便4.可以利用CAD的打印功能，不要被名字误导了，它并不需要真实的打印机。
首先键入命令OP，然后在打印选项卡里点“添加或设置打印机”，这时会弹出一个文件夹，双击“添加打印机向导”的快捷方式，按“下一步”，选中“MY COMPUTER”（我的是英文的2004），再按“下一步”，这时会出现两个框，左边是MANUFACTURES，右边是MODELS，通常我是用ADOBE的，可以生成EPS透明格式，如果LZ只需要JPG的话，就在左栏选择RASTTER FILE FORMATS，然后右栏选择INDEPENDENT JPEG……（这个我没用过，我用过TIFF格式，也是在这栏选的），再一直按“下一步。
做完准备工作后，按ctrl+p进入打印，在NAME里面选择你刚刚添加的那个打印机（INDEPENDENT JPEG……），在打印样式里可以设置线宽、线型、颜色、深浅等等，最最重要的是，你要确保“打印到文件”前的那个钩是打上的（有些打印机是强制打的），然后选择路径和JPG文件的名字。
4 图形矢量化及R2V 使用方法简介 前面已讲过，图形数据的数据结构分为矢量数据和栅格数据，虽然它们各有其自身的优势和不足，都能方便地被计算机存储、识别和处理，都可以作为数字化成图系统的数据源。
然而，就目前实际使用的情况来看，可能是基于精度和存储量方面的考虑，在大比例尺数字化成图系统中，一般很少将栅格数据结构作为其内部数据结构，而是将其作为一种可以支持的外部数据源(例如，扫描仪产生的图像文件)。
具体的作法是将栅格数据转化为矢量数据后导入系统之中。
在数字化成图系统的外部，一般就需要实现矢量数据与栅格数据的转换。
4.1 栅格数据转化为矢量数据的基本方法一般情况下，栅格数据到矢量数据的转换(常被称为矢量化)要经过三个过程：二值化、细化和跟踪。
对于部分工程扫描仪，二值化过程一般是在扫描时完成的，这时矢量化的主要过程就是细化和跟踪。
（1）二值化由于扫描后的图像是按从0~255的不同灰度值量度的不同灰度级存储的，为了进行栅格数据矢量化的转换，需将这种256级不同的灰阶压缩到2个灰阶，即0和1两级，这就称为二值化。
二值化的关键是在灰度级的最大值和最小值之间选取一个阈值，如下式所示，当灰度级小于阈值时取值为0，当灰度级大于阈值时取值为l 。
阈值可根据经验进行人工设定，虽然人工设定的值往往不是最佳阈值，但在扫描图比较清晰时是行之有效的。
⎪⎩⎪⎨⎧≥=Tj i G T j i G j i B ),(0),(1),(如果如果 式中：T —阈值G （i ,j ）—灰度值（2）细化所谓细化就是将二值图像像元阵列逐步剥除轮廓边缘的点，使之成为线划宽度只有一个像元的骨架图形。
细化后的图形骨架既保留了原图形的绝大部分特征，又便于下一步的跟踪处理。
细化基本要求是：保持原线划的连续性；线宽只为一个像元；细化后的骨架应是原线划的中心线；保持图形的原有持征。
对于栅格线划的“细化”方法，可分为“剥皮法”和“骨架化”两大类。
剥皮法的实质是从曲线的边缘开始，每次剥掉等于一个栅格宽宽一层，直到最后留下彼此连通的由单个栅格点组成的图形。
怎么将JPG图片转化为CAD图纸？简单方法赶紧来学
怎么将JPG图片转化为CAD图纸？JPG图片虽然是图片格式的大头，但是当我们需要进行CAD制图的时候是无法直接用图片进行编辑修改的，在这种时候就需要用上一些必要的转换工具了，图片转成CAD图纸的话能够直接在CAD工具里进行操作，在设计图纸内容的时候也会非常便捷，那么今天就给大家分享一个将JPG图片转化为CAD图纸的方法，操作方法很简单，大家学会之后会方便很多，现在就来看看它的操作步骤。
在运用这个工具之前要多走一步，我们需要先把图片转成PDF格式，再将PDF格式转成CAD格式，但是也不复杂，且听我讲解。
工具一
第一步先把这个工具安装到电脑上，接着把工具打开，在首页找到【PDF转换】——【图片转PDF】，按步骤点击后再将需要处理的图片文件拖拽到中间红色框框中。
第二步文件选择的方法就不必多说，按照平时插入文件的方法就行，选好文件再点击【打开】。
文件多就多选，反正这个工具是支持批量选中和操作的。
第三步几个文件都添加进来之后如果想要设置水印的话就点击【自定义水印】，设置专属水印可不要太爽，有一种我就是名门贵子大少爷的感觉（做会儿梦），最后点击【开始转换】。
转换好了把文件保存好留着待会儿用。
工具二
第一步打开工具选择【PDF转CAD】功能，点击中间区域添加文件。
第二步把文件选中再点击【打开】。
第三步文件添加好就把输出的类型和输出的版本设置好，然后点击【批量转换】，OK，完事儿，现在去查看新文件就行。
怎么将JPG图片转化为CAD图纸的方法就介绍到这里，这个工具蛮好用的，大家有需要的话就去试一下吧。
用R2V制作CAD签名1、在一张白纸上签好自己的名字（签名），用手机拍照（我是手机控，其实也没必要用相机，手机足矣），上传至电脑。
2、下载R2V软件并安装。
3、打开R2V软件，菜单栏-文件-打开图像或方案-找到照片并打开-右键选择自动矢量化（出现如图一所示页面）-源图像选择地图就OK，提取线段选择边界线-开始-右键选择输出矢量（出现如图二所示）-文件名自定义-保存类型选择.DXF-保存至桌面即可。
(当然也可以在CAD中将签名生成块)图一图二4、用CAD打开如图三所示：图三搞定！！！文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
