D01:10.3963/j.issn.l006-8864.2017.02.017谈工程总承包模式在公路工程的应用关键词:桥梁建设;工程总承包;EPC ;悬索桥;建设模式;水布皿清江大桥工程总承包模式(EPC )自20世纪80年代初引进 国内以来,因其有利于理清工程建设中各方复杂关系、 优化配置资源、优化组织结构并形成规模经济、打破行 业垄断、控制工程造价、提高全面履约能力等显著优 点,已经在石油和化工、冶金、电力、建材、有色、机械、 纺织、水运等十几个行业成功推行,并成为我国建设项 目组织实施的重要方式。
该模式一般采用设计——采购----施工总承包或者设计----施工总承包模式,在公路工程领域则主要采用后者。
2015年8月1日,交 通运输部颁布的《公路工程设计施工总承包管理办法》 正式施行,这说明交通运输部也注意到了工程总承包 模式的优越性,并为该模式在公路工程行业推行做出 了管理指南。
但也应注意到,目前在湖北省公路工程建设领域,EPC 模式的应用仍处于探索阶段,尤其是采用以设计 企业为龙头的EPC 模式的项目,除了在建的位于湖北 省巴东县水布哑镇境内的省道巴鹤线长岭至泗淌段改 建工程项目的重要控制性工程水布垭清江大桥项目便推广应用?若能应用,那么是否还存在一些问题?这 些问题的解决办法或思路又该怎样?笔者希望通过介 绍EPC 模式在水布垭清江大桥项目的实践来探讨上 述问题。
一、建设模式的选择1.水布垭清江大桥工程概况水布垭清江大桥项目位于湖北省巴东县水布垭镇 境内,为巴鹤省道长岭至泗淌段改建工程的一部分,本路段主线全长1.1公里,全部为新建工程,建设内容为 桥梁、路基、路面及排水工程、观景平台等。
本路段采用山岭重丘区二级公路标准,计算行车 速度40公里/小时,路基宽度8.5米,设计车辆荷载,清 江特大桥采用公路-I 级,其他采用公路-II 级。
清江特大桥主桥采用单跨双铰钢桁架悬索桥方案,孔跨布置为2 x 25米(预应力混凝土 T 梁)+420米 (单跨双铰悬索桥)+3 ><25米(预应力混凝土 T 梁)。
杭州清江路立交桥B9号~B12号墩钢梁架设施工熊开兵【摘要】分柝了杭州市清江路立交桥钢梁架设施工中的重难点,主要介绍了该立交桥B9号~ B12号墩钢梁架设过程中的支墩安装、钢梁吊装焊接、对位调整及体系转换等施工要点,为今后钢梁架设积累了经验.【期刊名称】《山西建筑》【年(卷),期】2015(041)004【总页数】2页(P169-170)【关键词】钢梁安装;支墩;对位调整;体系转换【作者】熊开兵【作者单位】中铁大桥局集团第二工程有限公司,江苏南京210015【正文语种】中文【中图分类】U445.46杭州市秋石三期工程(石德立交南~清江路立交)南起清江立交以南,北至机场路立交以北,全长5.816 km,全线共设置2个立交,即清江路立交和艮秋立交,其中清江路立交跨越清江路地面道路及钱江三桥北引桥上下匝道。
本文主要介绍清江立交B匝道B9号~B12号墩钢梁架设施工。
该联钢箱梁为单箱两室全焊钢结构,桥梁跨度为(49+55+30.669)m,桥梁全宽为9.3 m,钢箱梁底板横向水平,纵向根据柱顶标高呈现不规则抛物线线形,顶板设置单向2%横坡。
本桥施工重难点主要如下:1)钢架施工期间需保证地面道路及钱江三桥正常通行,交通组织难度大。
2)为方便钢梁运输,钢梁节段较小,现场吊装焊接工程量大。
3)现场作业场地狭小,吊机占位受限,吊装难度大。
4)为最大限度减少交通影响,钢箱梁安装快速完成,工期压力大。
B9号~B12号墩钢梁架设采用临时支墩方案,在墩间搭设临时支架及施工平台,将在工厂制造完成的钢箱节段发运至现场桥址附近拼装场地,利用汽车吊将钢箱梁节段按顺序吊装至预先准备好的地面拼装胎架上进行吊装节段的二次总拼焊。
吊装段在地面胎架拼焊完毕后按施工顺序用汽车吊吊装至支架上进行桥位拼装焊接,支架高度10 m~14 m。
支架布置如图1所示。
2.1 临时支墩1)临时支墩设计需除考虑自身的强度、刚度、稳定性满足要求外,支墩布置时还要考虑交通组织影响及钢梁节段划分要求。

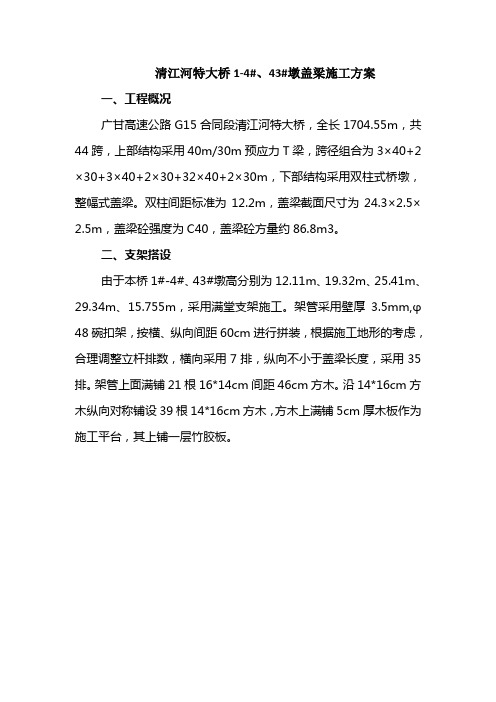

清江河特大桥1-4#、43#墩盖梁施工方案一、工程概况广甘高速公路G15合同段清江河特大桥,全长1704.55m,共44跨,上部结构采用40m/30m预应力T梁,跨径组合为3×40+2×30+3×40+2×30+32×40+2×30m,下部结构采用双柱式桥墩,整幅式盖梁。
双柱间距标准为12.2m,盖梁截面尺寸为24.3×2.5×2.5m,盖梁砼强度为C40,盖梁砼方量约86.8m3。
二、支架搭设由于本桥1#-4#、43#墩高分别为12.11m、19.32m、25.41m、29.34m、15.755m,采用满堂支架施工。
架管采用壁厚3.5mm,φ48碗扣架,按横、纵向间距60cm进行拼装,根据施工地形的考虑,合理调整立杆排数,横向采用7排,纵向不小于盖梁长度,采用35排。
架管上面满铺21根16*14cm间距46cm方木。
沿14*16cm方木纵向对称铺设39根14*16cm方木,方木上满铺5cm厚木板作为施工平台,其上铺一层竹胶板。
三、脚手架验算1、架管承载力验算(1)计算荷载G1=86.8*2.6*10=2256.8KN考虑人员、模板、机具等产生的荷载及砼振捣产生的振捣力取安全系数1.2则计算荷载为G2=1.2*2256.8=2708.16 KN(2)其上铺光面板按0.5kN/m2;G3=0.5*3.6*24=43.2 KN (3)方木自重:方木自重按0.60kN/m2;第一层方木39根,第二层21根。
G4=0.14*3.6*0.6*39+0.16*24*0.6*21=60.18KN(4) 每根架管承受的荷载G;G=( G2+G3 +G4)÷245=(2708.16+43.2+60.18)÷245=11.48KN11.48KN<架管允许承载30KN,满足要求。
2、方木剪应力验算计算模型按连续梁计算,荷载按均布荷载分部,经计算得q1=65.3kn/m,q2=125.5 kn/m,计算模型如下:荷载加载模型荷载内力结果见下表:(1)抗弯验算由上表看出Mmax=53.5 KN.mm,方木选用4m长规格16x14cm 截面特性W=196cm3 A=224cm2σ=Mmax/W=53.5 x103/(196x103)=0.27<13N/mm2满足要求(2)抗剪验算Vmax=152 KN ,τ=Vmax/A=152000/224000=1.57N/mm2<1.4 N/mm2满足要求四、基础施工及地基承载力计算1、支架基础位于地系梁上时基础采用地系梁,12.2x1.6x2.0m。
清江特大桥桥型方案技术论证饶西平;孙旋;林志栋【摘要】清江特大桥为库区大跨度桥梁结构,桥位处两岸地形陡峻,成“V”字形峡谷。
库区水深较大,库底深度近200 m。
受峡谷风影响,桥面设计风速达31 m /s。
交通运输条件较差,受下游大坝限制,大型船只无法进场辅助施工。
针对清江特大桥特殊的地形、地质、水文、通航、气象、交通运输条件等因素,对悬索桥、斜拉桥、拱桥方案进行技术论证,分析了不同桥型的结构受力特点及技术难度、施工难度及风险,以及养护难度、景观效果及工程造价等问题。
【期刊名称】《交通科技》【年(卷),期】2016(000)003【总页数】4页(P17-20)【关键词】库区大跨度桥梁;方案设计;方案比选【作者】饶西平;孙旋;林志栋【作者单位】中交第二航务工程勘察设计院有限公司武汉 430071;中交第二航务工程勘察设计院有限公司武汉 430071;中交第一公路勘察设计研究院有限公司武汉 430056【正文语种】中文清江特大桥位于水布垭水库库区内,距水布垭大坝约1.8 km,见图1。
桥位处河谷深切,地形上构成了“V”字形峡谷(见图2),起点长岭岸坡度约为50°,终点泗淌岸上缓下陡,水面以上坡度约为40°。
桥位处地形陡峻,水深较大(水库底深度近200 m),通航净宽要求高(不小于210 m),若桥梁下部构造及基础设置于水中,施工难度极大,且运营期间不得影响通航,因此必须采用一跨直接跨越水面,要求主跨跨径大于380 m。
纵观国内已建成的连续刚构、连续梁、矮塔斜拉桥等桥梁实例,2008年建成的重庆长江大桥复线桥采用了连续刚构,主梁采用钢-混结合梁,跨径为330 m,而1997年建成通车的虎门大桥航道桥,为国内建成的跨径最大的预应力混凝土主梁连续刚构桥[1],跨径仅为270 m,且存在不同程度的主梁开裂、下挠等弊端,而连续梁、矮塔斜拉桥跨越能力更难达到本桥跨径要求。
因此桥型方案未选择连续刚构、连续梁、矮塔斜拉桥。
施工组织设计文字说明第1章编制依据及说明1.1编制依据:1、张家口市清水河大桥施工图纸设计。
2、由招标文件明确的国家、建设部、交通部颁发的现行设计规范、施工规范及技术规程、质量检验评定标准及验收办法.3、交通部颁«公路工程技术标准»(JTG B01-2003)4、交通部颁«公路桥涵设计通用规范»(JTG D60-2004)5、交通部颁«公路钢筋混凝土及预应力混凝土桥涵设计规范»(JTG D62-2004)6、交通部颁«公路圬工桥涵设计规范»(JTG D61—2005)7、交通部颁«公路桥涵地基与基础设计规范»(JTG D63-2007)8、交通部颁«公路桥梁抗震设计细则»(JTG/TB02-01—2008 )9、交通部颁«公路桥涵施工技术规范»(JTJ041—2000)1.2编制说明:施工组织设计在编制过程中充分考虑了本工程特点和难度,本着优化施工方案、强化质量管理、合理降低工程造价、缩短施工工期、专款专用的原则,为工程设置了施工组织机构和施工技术管理机构,并对工程作出施工程序规划。
在文明施工、环境保护、消防安全等具体措施中,贯彻了上级有关部门对加强建筑施工造价人才网现场管理的精神和要求。
充分考虑了本工程的设计特点和特殊要求,充分发挥本单位具有的人才、技术、设备等方面的优势,采取了大量的成功经验、工艺、技术,补救和缓解因现场条件和工期紧张监理工程师论坛带来的施工困难。
根据本施工组织设计及设计蓝图再编制详尽细致的施工工艺技术文件,以指导具体的施工操作,从而达到工期、成本、质量及社会信誉的预期目标效果。
第2章工程概况2.1工程概述:洋河滨河北路建设工程共有四座大、中桥分别为城西河大桥、清水河大桥、东沙河大桥、柳川河大桥。
2.2主要技术标准1、公路等级:城市主干路(Ⅰ)级2、设计载荷:公路-Ⅰ级;3、设计车道:双向六车道;4、桥梁宽度:根据交通要求、项目地理位置和规划红线,桥梁横断面布置双幅路型式,中间设置中央分隔带。

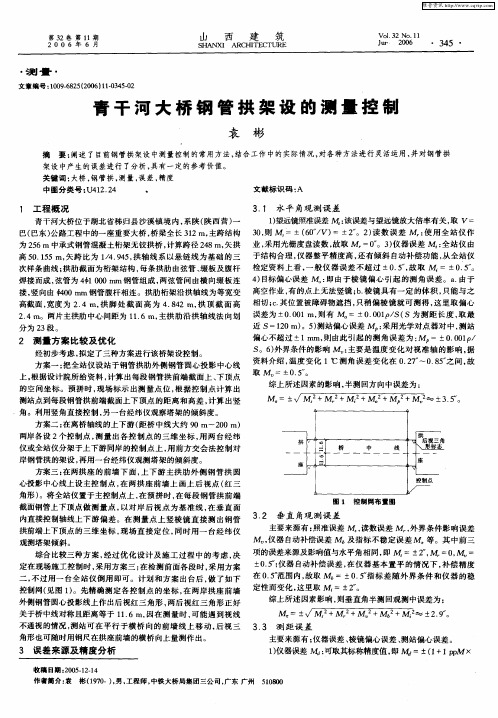

钢管拱架设新课题——临时连接一、概况:清干河大桥系陕(西营)——巴(东)公路工程中跨越清干河的一座特大桥,桥址位于秭归县沙镇溪镇境内,桥梁全长312m。
桥跨布置为:20m(钢筋混凝土简支梁)+256m(中承式钢管混凝土无铰拱)+20m+16m(钢筋混凝土简支梁)。
主跨结构256m中承式钢管混凝土桁架无铰拱桥,其跨度在国内同类桥型中名列第二,在世界同类桥型中名列第五。
中承式钢管拱混凝土桁架无铰拱计算跨径为248m,拱高50.155米。
矢跨比为1/4.945,拱轴线系以悬链线为基础的三次样条曲线。
钢管拱设两条平行主拱肋,拱肋截面为桁架结构,每片拱肋由4φ1000mm钢管混凝土管弦组成,两管弦间横向由缀板焊连,竖向由钢管腹杆相连。
拱肋桁架沿拱轴采用变高度截面,拱脚处截面4.842m,拱顶截面高2.4m桁架宽度采用B=2.4m的等截面,两片主拱肋中心间距为11.6m,两片主拱肋间共设17道横撑,12道X型撑,其全为桁架结构,由空钢管组拼而成。
二、钢管拱吊装方案青干河大桥钢管拱桁架吊装,设计采用缆索吊机斜拉扣索悬臂施工,详见示意图。
所用缆索吊机额定吊重是以施工中横梁重量34.0t为最大吊重,设两套跑车,缆吊跨度布置为99m+248m+134m。
主索采用4φ45mm钢芯钢丝绳,塔内侧设有2组4φ31.5m钢丝绳作为压塔索。
压塔索限制塔顶结构位移。
确保缆吊结构在使用中安全。
缆索吊机塔架结构为缆塔和扣塔合二为一的铰结独塔桁架体系,塔架用万能杆件现拼而成。
塔座支承于两岸主墩拱座顶面上,塔架纵向(顺桥向)宽4m,横向设两根分离式塔柱,塔柱宽2m,两塔柱中心间中距11.6m,塔高82m,两塔柱通过四道横撑连成整体。
主索及跑车在吊装过程中可以在横桥向11.6m范围内平行移动,以满足施工过程中不同阶段的吊装要求。
青干河大桥主拱桁架分2片主拱肋,每片主拱肋分成23段,在预拼场由哑铃段组拼成立体四管段,山缆索吊机吊起经纵向和垂直运动将钢管桁架吊运到桥跨设计位置。
工程实例谈清江大桥设计1 工程概况主桥采用四肢中承式提篮系杆拱桥,主桥计算跨径205m,桥宽24.5m。
拱肋由悬链线、圆弧线和直线组成,桥梁计算矢跨比1/4,悬链线拱轴系数为1.543。
拱肋立面高度由拱顶3.5m渐变至拱脚6m,有效的增加了主拱刚度。
每片拱肋采用4-φ800×14mm钢管混凝土组成桁式断面。
两片拱肋之间采用7道一字风撑连接。
其主梁在国内创新性地使用波纹钢腹板和桁架式组合结构,将其纵梁设计为波纹钢腹板箱梁,横梁为三角形桁架式梁,充分发挥了波纹钢腹板和桁架,重量小、刚度大、变形性能好的特点。
吊杆采用127根φ7高强钢丝,间距10m一道共计19对。
结构美观大方。
其桥型布置图如图(1)。
2 .设计理念及特点清江大桥大桥采用了多项新技术。
清江大桥是首座拱-波-桁组合结构桥梁,主桥横跨衡阳蒸水河连接新旧城区,本桥不仅桥下通航且桥两岸均有行车公路,如何有效的减少现场作业,减少对通航及两岸公路行车的干扰是本桥设计中应该研究的问题。
为此,本设计采用全组合结构,除拱梁固结点的帽梁采用现浇钢筋混凝土外,其余部分均可采用工厂制造,现场安装。
实现了全桥无模板施工,适合现代桥梁建设对“轻型大跨、预制拼装、快速施工、关注环境”的要求。
2.1 设计要点2.1 主拱的设计通过方案的比较分析和对模型拱的反复试验研究,决定拱轴线采用悬链线、圆弧形和直线的组合形式[1]。
拱肋立面变高,拱脚段灌C50微膨混凝土将整个拱脚做成实腹段(图2)。
较传统悬链线拱肋而言,优化后的拱肋有以下优点:1)、拱轴线与承台水平面夹角α为76º,改善了拱肋与承台连接面的受力形式,是有效解决基础承受巨大水平推力的措施之一。
2)、拱肋直接与承台固结,取消了传统拱桥的四棱台拱座,较大的减少了土方开挖量,节约了施工成本。
3)、拱肋从拱顶到拱脚立面变高,且拱脚采用实腹式拱脚,管间灌注C50微膨混凝土,显著地增加大了拱肋的刚度,从而提高了桥梁的稳定性。
目 录序号图名张数图号备注0设计说明61全桥工程数量表1ⅢD.S4-4-28-012桥位平面图1ⅢD.S4-4-28-023桥型布置图1ⅢD.S4-4-28-034主要施工程序示意图2ⅢD.S4-4-28-045劲性骨架总体布置图1ⅢD.S4-4-28-056劲性骨架一般节段构造图3ⅢD.S4-4-28-067骨架钢管节段接头大样图1ⅢD.S4-4-28-078拱座预埋钢管构造图1ⅢD.S4-4-28-089骨架压浆孔、排气孔大样图1ⅢD.S4-4-28-0910上部一般构造图2ⅢD.S4-4-28-1011拱圈钢筋布置图3ⅢD.S4-4-28-1112拱上排架及盖梁构造图1ⅢD.S4-4-28-1213盖梁钢筋布置图1ⅢD.S4-4-28-1314立柱钢筋布置图2ⅢD.S4-4-28-1415B类排架钢筋布置图2ⅢD.S4-4-28-1516桥台一般构造图1ⅢD.S4-4-28-1617台帽及挡块钢筋构造图1ⅢD.S4-4-28-1718拱座一般构造图2ⅢD.S4-4-28-1819拱座钢筋构造图3ⅢD.S4-4-28-1920支撑垫石构造及钢筋布置图1ⅢD.S4-4-28-202110m空心板梁标准横断面图1ⅢD.S4-4-28-212213m空心板梁标准横断面图1ⅢD.S4-4-28-2223施工加载程序图1ⅢD.S4-4-28-2324挂网喷砼防护设计图1ⅢD.S4-4-28-2425防护工程构造图1ⅢD.S4-4-28-2526桥面排水布置图1ⅢD.S4-4-28-26清江河大桥施工图设计说明一、工程概况清江河大桥是位于银川至北海高速公路建始(陇里)至恩施(罗针田)段的一座整体式桥梁,桥梁中心桩号为K103+620,起讫桩号:K103+561.3~K103+678.7,全长117.4m。
主桥为上承式钢筋混凝土箱型拱桥,净跨90m,净矢高15m,矢跨比1/6,拱上桥跨共11孔,跨径为13+9×10+13m,纵坡位于由-1.07%和1.851%直线坡组成的凹型竖曲线内,平面位于直线段内。
二、任务依据1、中交第二公路勘察设计研究院有限公司与湖北省恩施州交通运输局签订的工程勘察设计合同以及中交第二公路勘察设计研究院有限公司经营生产部下达的计划任务书。
2、中交第二公路勘察设计研究院有限公司编写的《银川至北海高速公路建始(陇里)至恩施(罗针田)段工程可行性研究》(简称工可)。
3、《银川至北海高速公路建始(陇里)至恩施(罗针田)段工程可行性研究报告》专家组咨询评估意见。
4、银川至北海高速公路建始(陇里)至恩施(罗针田)段初步设计内审会专家组审查意见。
5、银川至北海高速公路建始(陇里)至恩施(罗针田)段初步设计技术审查会专家组意见。
6、银川至北海高速公路建始(陇里)至恩施(罗针田)段定测详勘外业验收会专家组意见三、设计规范1、《公路工程技术标准》JTG B01—2003。
2、《公路桥涵设计通用规范》JTG D60-2004。
3、《公路桥涵地基与基础设计规范》JTG D63-2007。
4、《公路圬工桥涵设计规范》 JTG D61-2005。
5、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
6、《公路桥梁抗震设计细则》JTG/TB02-01-2008。
7、《公路桥梁抗风设计规范》JTG/T D60-01-2004。
8、《钢管砼结构设计与施工规程》(CECS28:90)。
9、《碳素结构钢》(GB/T700-2006)。
10、《钢结构设计规范》(GB50017-2003)。
11、《公路桥涵施工技术规范》(JTJ041-2000)。
12、《铁路桥梁钢结构设计规范》(TB10002.2-2005)四、设计标准1、计算行车速度:80Km/h。
2、汽车荷载标准:公路-I级。
3、桥宽:整体式路基24.5m宽,桥梁与路基同宽。
4、坐标系统:1985国家高程基准。
15、高程系统:1954年北京坐标系。
6、地震烈度:设计基本地震加速度为0.05g,峰值频谱周期为0.35s。
7、洪水频率:1/300。
该桥跨越沟谷,洪水位不控制设计。
五、主要材料1、混凝土:劲性骨架主管内灌注C50自密实微膨胀混凝土;上部桥面系空心板及T梁采用C50混凝土;拱座采用C35混凝土;排架盖梁、立柱、系梁、基座采用C40混凝土。
2、预应力钢绞线:采用符合GB/T5224-2003标准的低松驰高强度预应力钢绞线,单根钢绞线公称直径为φs15.2mm,钢绞线面积A=139.0mm2,标准强度fpk=1860MPa,弹性模量Ep=1.95×105 MPa,松弛率3.5%。
3、普通钢筋:普通钢筋采用HPB235和HRB335两种级别,钢筋应符合《钢筋混凝土用钢第一部分:热轧光圆钢筋》(GB1499.1-2008)和《钢筋混凝土用钢第二部分:热轧带肋钢筋》(GB1499.2-2007)的规定。
钢筋直径≥12mm者,采用HRB335热轧带肋钢;钢筋直径<12mm者,采用HPB235钢。
4、其它钢材:劲性骨架采用Q345C钢,钢管采用无缝钢管,其性能应符合《低合金高强度结构钢》(GB/T 1591-2008)的要求。
弹性模量:Ek=2.06×105MPa。
六、基本设计资料6.1、地理位置银川至北海国家级高速公路建始至恩施段起点位于湖北省建始县陇里北侧幺河口,终点止于恩施市南郊罗针田,与罗针田枢纽互通对接。
桥址区所在地隶属湖北省恩施龙凤镇柿子坪。
桥址区附近有多条道路通行,交通条件便利。
桥址距最近的国道G209的直线距离建始岸约240m左右、恩施岸约200m。
交通运输条件较为便利。
6.2、地形、地貌桥址区属构造溶蚀侵蚀低山丘陵峰丛地貌区;受清江河切割,地形起伏较大,微地貌为“V”型河谷,河谷底部宽约120m,顶部宽约220m,河谷两岸为岩溶峰丛地貌。
大桥轴线经过地段地面标高在432~526m之间,相对高差约94m。
两岸桥台为陡崖地形,坡度近似直立状,为直线性形坡。
6.3、地层岩性路线区段内出露地层的均为沉积岩系,且分布较为广泛。
根据勘察资料显示,桥址区覆盖层为第四系全新统坡积(Q4dl),岩性为粉质粘土、碎石;基岩为寒武系上统耗子沱群毛田组(∈3m)未风化白云岩。
6.4、地质构造桥址区为小型倒转背斜构造,背斜轴线方向大致呈北东向,西北翼岩层产状为150°∠70°、315°∠30°~70°,东南翼岩层产状为120°~140°∠28°~30°,两翼岩层大致向同一方向倾斜,一翼岩层在另一翼岩层之上,为倒转背斜构造。
桥址位于背斜核部,区内未见断裂构造通过,未见贯穿性裂隙发育,区域稳定性较好。
6.5、气象桥址区地处亚热带大陆性季风湿润气候区。
四季分明,春长于秋,夏长于冬,雨热同季,光照充足,气候温和,雨量充沛,终年湿润。
立体气候特征十分显著,低山区平均无霜期260天,年均气温15.5℃,中低山区年均无霜期233天,年均气温13.1℃。
区域内降雨充沛,年均降雨量一般在1000—2000mm之间。
从地理分布上看,北部—西北部地区为1400—1700mm,最高可达2000mm左右,清江以南地区为1300—1500mm。
从海拔高程讲,高山比低山多。
6.6、水文地质条件6.6.1、地表水桥址区地表水主要为清江河河水。
河水流向自北西向南东方向;河床宽约48m,勘察期间水位标高在425.8m左右;水位随季节性及水电站蓄水水位而变化;清江河两岸地表水较发育,主要为大气降水沿坡面汇流及清江支流汇入河中。
6.6.2、地下水根据钻孔地下水位观测资料、地层岩性特征、地形特征与地质构造特征综合分析判断:桥址区未见地下水。
桥址及周边地表水、地下水无工业和生活污染,据与本桥位同一水文地质单元工程场地的水质分析成果资料,地表水和地下水对对混凝土结构微腐蚀性,对混凝土结构中钢筋微腐蚀。
6.7、地震据中国地震烈度区划图(1990)和《中国地震动参数区划图》(GB18306-2001),本区属地震烈度6度区,地震动峰值加速度为0.05g,地震反应谱特征周期值为0.35s。
综合评定场地土类别为Ⅰ类。
6.8、平面及竖向线形本桥位于整体式路基段,平面位于直线段内。
桥梁中心桩号K103+620,纵坡位于由-1.07%和1.851%直线坡组成的凹型竖曲线内,变坡点桩号K103+470,标高498.273,曲线要素R=13500,T=194.738,E=1.405。
七、全桥结构设计7.1、桥孔布置本桥为上承式劲性骨架钢筋混凝土箱型无铰拱桥。
本桥净跨90m,净矢高15m,矢跨比1/6,拱轴线系数m=2.0,全长117.4m,跨径布置为(0.7+13+9×10+13+0.7)m。
桥梁中心桩号K103+620,纵坡位于由-1.07%和1.851%直线坡组成的凹型竖曲线内,变坡点桩号K103+470,标高498.273,曲线要素R=13500,T=194.738,E=1.405,平面位于直线段,横向2%的双向横坡。
7.2、主拱圈主拱箱截面采用单箱三室,拱箱截面高1.8m;顶、底面宽10.2m;外侧腹板宽0.3m,中腹板宽0.25m;拱箱顶、底板厚度0.25m。
主拱箱对应拱上立柱处设置0.8m 宽的横隔板,立柱间设置0.2m宽的横隔板。
7.3、立柱及盖梁根据高度不同,拱上排架分为A、B两类,A类拱采用双矩形型立柱加盖梁形式。
A类立柱尺寸100×120cm,帽梁尺寸为110×120cm,当立柱高度大于10m时设置柱间系梁,截面尺寸为60×100cm。
在立柱底、拱箱全宽范围内设置最小厚度100cm的基座;B类采用帽梁与基座一体结构,纵向宽度120cm。
7.4、拱座两岸拱座位于陡崖上,采用整体式钢筋混凝土结构。
建始岸及恩施岸拱座采用扩大基础型式。
拱座基础置于稳定、完整的微风化岩层内。
两岸拱座尺寸:15×6.679×7m,拱座与拱圈箱梁相接处施工时凿毛,并设置接茬钢筋。
7.5、桥台两侧桥台均采用埋置式桥台。
7.6、劲性骨架劲性骨架系按照主拱箱外轮廊尺寸加工制作而成的拱形钢结构空间桁架。
结构尺寸确定的原则:周边被包裹在主拱箱砼内,且混凝土保护层厚度满足规范要求;骨架尽可能与主拱箱内的柔性配筋位置错开,互不干扰。
劲性骨架的桁架片数与主拱箱腹板片数一致,即四片。
每片平面拱形骨架由上、下弦杆和腹杆组成。
上、下弦杆采用ф203×10mm钢管,合拢成拱后采用顶升法泵送C50砼成为小直径钢管砼杆件。
腹杆分竖腹杆和斜腹杆,采用∠100×10mm等边角钢。
上、下弦杆轴线间距离1.45m,竖腹杆在拱轴线处的间距为1.5~1.9m。
