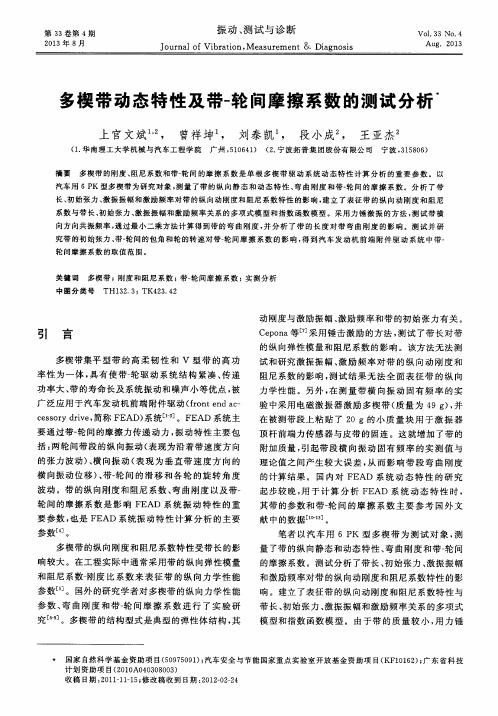

多楔带动态特性及带-轮间摩擦系数的测试分析上官文斌;曾祥坤;刘泰凯;段小成;王亚杰【摘要】多楔带的刚度、阻尼系数和带-轮间的摩擦系数是单根多楔带驱动系统动态特性计算分析的重要参数.以汽车用6 PK型多楔带为研究对象,测量了带的纵向静态和动态特性、弯曲刚度和带-轮间的摩擦系数.分析了带长、初始张力、激振振幅和激励频率对带的纵向动刚度和阻尼系数特性的影响,建立了表征带的纵向动刚度和阻尼系数与带长、初始张力、激振振幅和激励频率关系的多项式模型和指数函数模型.采用力锤激振的方法,测试带横向方向共振频率,通过最小二乘方法计算得到带的弯曲刚度,并分析了带的长度对带弯曲刚度的影响.测试并研究带的初始张力、带-轮间的包角和轮的转速对带-轮间摩擦系数的影响,得到汽车发动机前端附件驱动系统中带-轮间摩擦系数的取值范围.【期刊名称】《振动、测试与诊断》【年(卷),期】2013(033)004【总页数】9页(P588-596)【关键词】多楔带;刚度和阻尼系数;带-轮间摩擦系数;实测分析【作者】上官文斌;曾祥坤;刘泰凯;段小成;王亚杰【作者单位】华南理工大学机械与汽车工程学院广州,510641;宁波拓普集团股份有限公司宁波,315806;华南理工大学机械与汽车工程学院广州,510641;华南理工大学机械与汽车工程学院广州,510641;宁波拓普集团股份有限公司宁波,315806;宁波拓普集团股份有限公司宁波,315806【正文语种】中文【中图分类】TH132.3;TK423.42引言多楔带集平型带的高柔韧性和V型带的高功率性为一体，具有使带－轮驱动系统结构紧凑、传递功率大、带的寿命长及系统振动和噪声小等优点，被广泛应用于汽车发动机前端附件驱动（front end accessory drive，简称FEAD）系统［1－3］。
FEAD系统主要通过带－轮间的摩擦力传递动力，振动特性主要包括：两轮间带段的纵向振动（表现为沿着带速度方向的张力波动）、横向振动（表现为垂直带速度方向的横向振动位移）、带－轮间的滑移和各轮的旋转角度波动。
第十三章带传动1.在V带传动中，影响最大有效圆周力的因素有哪些，其关系如何？答：（1）初拉力F0，最大有效圆周力的大小随初拉力F0的增大而增大；（2）包角α，包角越大最大有效圆周力也越大；（3）当量摩擦系数f'，当量摩擦系数越大，最大有效圆周力也越大；（4）V带的型号，V带型号有Y，Z，A，B，C，D，E，从左往右单根V带能够传递的最大有效圆周力增大；（5）V带的根数，V带根数越多，最大有效圆周力越大。
2.（1）带传动的弹性滑动将引起什么样的后果？减少弹性滑动可采取哪些措施？答：后果：（1）从动轮的圆周速度低于主动轮的圆周速度，使得传动比不准确；（2）传动效率降低；（3）会引起带的磨损；（4）会使带的温度升高。
措施：（1）增加张紧轮减小拉力差，同时增大当量摩擦系数，从而减小滑动率ε；（2）改用同步齿形带以完全消除；（3）增大摩擦力，例如采用多楔带、增大初拉力、改变轮槽角等。
3.带传动的打滑通常在什么情况下发生？打滑是发生在大带轮上还是小带轮上，为什么？答：当工作载荷超过限定值时就会发生打滑；随着有效圆周力的增大，弹性滑动带将会逐渐扩大，当扩大至整个圆弧段时即达到最大有效圆周力，若此时工作载荷进一步增大，则会发生带轮与带的全面滑动，即打滑。
小带轮的包角小于大带轮的包角，所以一般打滑发生在小带轮上。
4.（1）带传动的弹性滑动与打滑的区别是什么？答：（1）弹性滑动是指的是带传动工作时，带受到拉力而产生弹性变形，而紧边和松边的拉力不同，对应的弹性变形也不同，因而在主、从动轮边缘处会出现相对滑动的现象；打滑指的是带传动工作时所承受的工作载荷超过极限值时出现的带轮和带全面相对滑动的现象；（2）弹性滑动只发生在离开主从动轮的边缘处，而打滑发生在相对于全部包角的圆弧段上；（3）弹性打滑是带传动工作时的固有特性，是无法避免的，而打滑则是带传动失效，是可以避免的。
5.（1）带传动中为什么要限制带速、小带轮直径？答：带速过高，离心力过大，带速过低，带传动的工作效率则较低，易发生打滑；小带轮直径过小，承受的弯曲应力会过大，直径过大，则带传动的外廓尺寸会比较大。
